[25] Центральный замок побежден
Всем доброго времени суток.
В прошлой записи я спрашивал у вас помощи и совета по ремонту центрального замка. Всем спасибо за комментарии и отзывчивость.
Сегодня в данном посте я расскажу, как решилась эта проблема.
Итак, изначально проблема была в том, что машина ставилась на охрану, но замки не закрывались. Так же не закрывались и ручным нажатием.
Решено было все разбирать и смотреть.
При разборе выяснил, что в водительской двери стоит обычный двухпроводный актуатор, вместо необходимого 5-ти-контактного. Остальные три контакта уходили к самому замку, это провода на концевик положений открыто/закрыто.
Ну вроде на этом этапе все работает. Принудительно подал на актуатор кратковременно +12В, кратковременно, иначе будет перегрузка и он либо сгорит, либо щетки замкнутся. Он дергается, значит живой.
Полез дальше искать причину. Подумал, что провода могли перетереться в том месте, где заходят в дверь. Вытащил пучок, и не зря. У некоторых проводов была нарушена изоляция — исправил изолентой.
Идем дальше, вычитал, что есть блок управления центральным замком. Нужно теперь его найти.

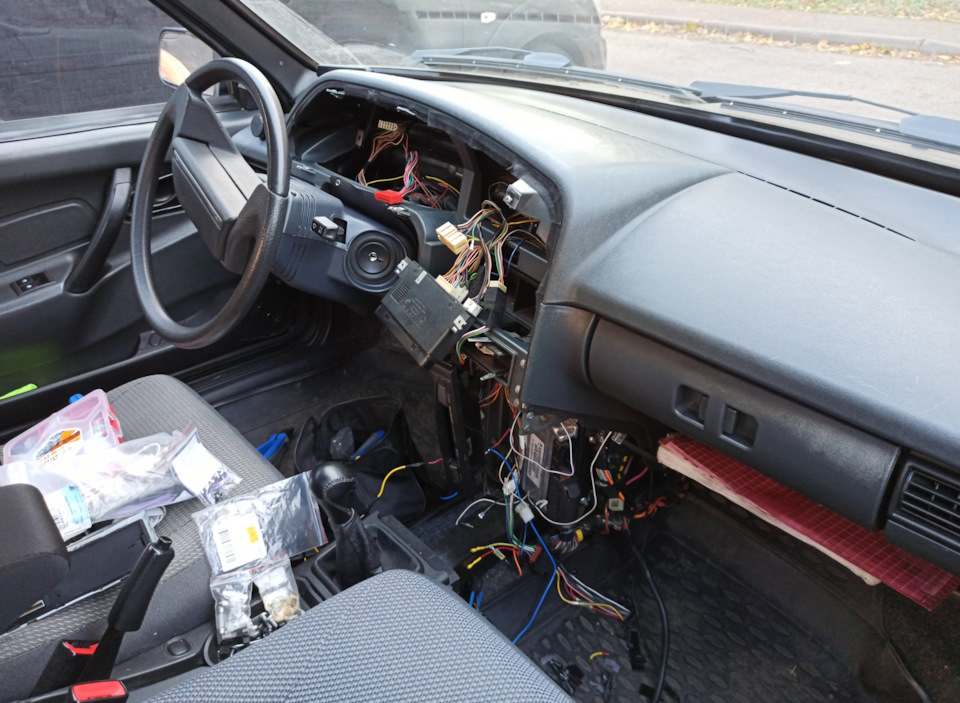

Вскрыл обшивку пола, чтобы там посмотреть, куда уходит пучок. В итоге нашел конец под печкой со стороны водителя разъем и на нем схему, перемотанную изолентой. Уже тогда я чувствовал, что наверно в ней проблема, но по незнанию, продолжил поиски далее.
Как видим, сюда приходит 6 проводов. Розовый 12В, черный масса, белый, коричневый, желтый, красный — их я описывал выше.
Вот вся подробная схема проводки, цвета у меня совпадали.
В итоге я понял, что все сигналы доходят до этого блока, питание на него есть — а на выходе ничего нет. Значит все таки он мертв.
Поездив по магазинам, везде предлагали мне 8-ми контактный блок, и лишь в четвертом мне улыбнулась удача и был куплен оригинальный 6-контактный блок центрального замка ваз 2110.
Тут же установлен на свое место, с замиранием сердца жму сигналку — и ура! закрылось, открылось. Все как надо!
Ну и раз разобрал уже мноого всего, заодно подтянул все массы.
Еще нашел две свободные фишки двухконтактные там же в ногах водителя под печкой. Может знает кто, для чего они.
Включение магнитолы при вставленном ключе
Предыдущий владелец подключал магнитолу классическим колхозным способом: красный провод был скручен с желтым и всё это дело подсоединено на плюс прикуривателя, масса тоже от прикуривателя. Решил переделать подключение.
Желтый провод (основное питание и память настроек) подключил напрямую к АКБ через предохранитель на 10А. Массу тоже взял напрямую с АКБ.
Под капотом провода поместил в гофру, в салон провел через уплотнитель трубок гидрокорректора. Желтого монтажного провода не осталось, пока использовал синий, потом переделаю, заодно провод побольше сечением возьму.
Красный провод, отвечающий за включение магнитолы обычно подключают к проводу, где появляется напряжение при включении зажигания или в положении ACC. Я же сделал немного по другому. У меня стоит замок зажигания 2110 нового образца с микровыключателем и есть контакт, на котором появляется напряжение при вставленном ключе.
Подключил красный провод к этому контакту. Чтоб не резать штатную проводку, сделал разветвитель, вытащил стандартную клемму из колодки и вставил в разветвитель, одна клемма разветвителя вставляется вместо штатной в колодку, в другую вставляется провод на магнитолу.
В качестве альтернативного варианта можно подключиться к 9 контакту колодки БСК, эффект будет тот же самый.
Ещё оказалось, что у магнитолы есть провод на притухание подсветки, у меня он не был подключен. В руководстве к магнитоле предлагают подключить его туда, где появляется напряжение при включении габаритов. У меня даже был такой провод от подсветки прикуривателя, после установки USB розетки он не использовался и просто болтался заизолированным. Сначала подключился к нему, но понял что особого смысла нет, т.к езжу с ПТФ в качестве ходовых огней, соответственно габариты всегда включены и подсветка у магнитолы всегда будет тусклой.
Тогда на выключателе освещения нашёл контакт, где появляется 12V при включении ближнего света.
Подключался таким же способом, вытащил стандартную клемму и вставил в разветвитель.
Теперь подсветка магнитолы притухает при включении ближнего света.
Из всех проводов к магнитоле получился такой жгут:
Убрал его в гофру, и протянул к магнитоле
На концах проводов обжал клеммы и одел одноконтактные колодки:
В результате магнитола включается при вставлении ключа в замок зажигания, можно включать и выключать зажигание, заводить и глушить двигатель, магнитола будет работать независимо от этого до тех пор, пока не вытащишь ключ. Подсветка магнитолы притухает, когда в тёмное время суток включаешь ближний.
Замок зажигания ВАЗ 2110
Замок зажигания в автомобиле ВАЗ 2110, как и на любом другом, предназначен для коммутации электрических цепей и включения стартера. Поэтому если он вышел из строя, то машину Вы уже не сможете завести.
Нужно отметить, что выключатель зажигания является инструментом запуска/отключения двигателя, он может размыкать или замыкать определенные группы контактов, поэтому когда замок сломан – двигатель не будет приведен в действие. Так что если у вас возникли с ним проблемы, то обязательно понадобится электросхема работы и схема подключения замка на ВАЗ 2110 дабы проверить и произвести его ремонт.
Схема замка зажигания ВАЗ 2110
Ниже представлена визуальная схема самого устройства и электросхема подключения замка зажигания, она подойдет как для автомобиля ВАЗ 2110 так и его модификаций — 2111 и 2112.
Схема подключения замка зажигания ВАЗ 2110
Электросхема работы замка зажигания ВАЗ 2110
Распиновка замка зажигания ВАЗ 2110:
Неисправности замка зажигания
Замену выключателя зажигания на ВАЗ 2110 приходится производить в том случае, если его работу уже никак не восстановить либо сломался/потерялся ключ. В остальных случаях как правило ремонтируют.
Выделяют две группы основных поломок:
Для того, чтобы проверить замок зажигания на ВАЗ 2110 существует множество инструкций и способов, некоторые из них рассмотрим.
Подробная инструкция проверки неисправностей в замке зажигания:
Ремонт замка зажигания ВАЗ 2110
Весь замок в целом не очень дорогой, хотя большая часть поломок исправляется достаточно легко, для этого Вам потребуется его демонтировать, разобрать и затем поменять детали, которые вышли из строя.
Для замены контактной группы замка зажигания ВАЗ 2110 потребуется сначала отжать защелки, чтобы часть деталей можно было свободно достать из корпуса. После этого Вы сможете легко установить новую группу. Перепутать стороны для установки Вам не удастся, потому что на другую сторону деталь просто не станет.
Инструкция по замене контактной группы:
Если Вы хотите сделать просто профилактику для контактной группы, то достаточно раз в полгода смазывать контакты проникающей или графитной смазкой, которая хорошо бы противодействовала окиси. Выбор смазки это очень серьезная и сложная процедура. При покупке не стоит брать самую дешевую. Хотелось бы отметить, что есть несколько видов смазок: легкие (не густые) и тяжелые (густые). Некоторые автолюбители используют аэрозольную проникающую смазку “жидкий ключ” или WD-40.
А замена личинки замка производится только в том случае если автомобиль подвергался угону или же просто ключ плохо проворачивается в замке. Чтобы её поменять придется снять защитную пластину с внешней стороны детали, с помощью специальной шлицевой отвертки. После демонтирования Вам остается лишь только установить новую деталь и периодически смазывать ее смазкой для продления срока службы работы детали (рекомендуется смазывать 2 раза в год, перед осенне-зимним сезоном и после него).
Если сломан микровыключатель, то в таком случае требуется выкрутить из корпуса винты, снять стержень и отжать фиксатор. После этого выключатель легко снимается и на его место устанавливается новый. Собирается все на место, соответственно, в обратном порядке.
Лампу подсветки заменить вообще проще всего, для этого нужно демонтировать разъем питания, тогда можно будет аккуратно достать ее с помощью пассатижей.
Для замены замка зажигания необходимо знать некоторые нюансы.
Замена замка зажигания ВАЗ 2110
Замена замка на новый, нужна лишь в том случае, если он уже вообще перестал работать или же возникла достаточно серьезная поломка, во всех остальных случаях можно обойтись заменой вышедших из строя деталей.
Самые распространенные причины замены:
Инструкция по замене замка зажигания:
В конечном итоге хотелось бы отметить, что ремонт замка зажигания ВАЗ 2110 не очень сложный в исполнении, достаточно лишь постараться, и каждый сможет выполнить простой алгоритм действий дабы справиться с поставленной задачей.
Замок зажигания ВАЗ 2110. Проверка, замена и ремонт
Как устроен замок зажигания
Замки несмотря на наличие ключа или без него, складывается из двух деталей:
Схема замка зажигания ВАЗ 2110: 1-Скоба, 2-Корпус, 3-Контактная часть, 4-Облицовка, 5-Замок, А — отверстие для фиксирующего штифта, Б — фиксирующий штифт.
• Личинка. Подходит только оригинальный ключ. С помощью цилиндрического замка решаются две задачи – заклинивание руля и вираж контактного узла. Заклинивание выполняется с помощью рычажного штыря. Когда делается поворот ключа в гнезде, он попадает в паз, который находится в рулевой колонке.
• Контактный узел соединён с замком специальным поводком. Находится в цилиндрической спирали, одна сторона припаяна к замку, а другая к личинке. За счёт пружины происходит авто возврат замка после начала работы мотора.
Электрическая схема замка зажигания ВАЗ 2110
Замок зажигания ВАЗ 2110. Распиновка
Как снять, установить замок зажигания ВАЗ 2110. Видео
Что делать если лопнула пружина в замке зажигания
Проблема причиной, которой является сломанная пружина в замке зажигания, проявляется во время включения стартера, ключ не возвращается с положения 3 в положение 2.
Чтобы выявить данную неисправность необходимо снять замок зажигания и выполнить его ремонт. Как это сделать смотрите в представленном видео. Самым сложным при демонтаже замка зажигания является откручивание болтов его крепления, так как их конструкция рассчитана на то, чтобы исключить быстрое снятие замка.
Как работает включатель зажигания ВАЗ 2110
Расположен замок слева рулевой колонки. Корпус замка скрытый пластиковым кожухом, обзору доступен лишь прорезь для ключа, а провода находятся снизу.
Вместе с поворотом ключа проворачивается и контактный диск, что приводит в действие электрические цепи.
Замки зажигания имеют такие положения:
Вставлять и вынимать ключ нужно с «I» или «III» положения.
Из состояния «Блокировка» в маркировку «Выключено» выполняется замыкание электрического поля в структуре машины (дополнительные приборы, свет, печка)
Положение «Стартер» — самопуск и двигатель приводится в рабочее состояние. Когда мотор запустился, нужно переключить на маркировку «Зажигание».
Чтобы выключить двигатель, нужно провернуть ключ на лево, маркировка «Выключено».
разбор замка зажигания ваз 2110
Соединительное звено целого организма
Бытует ошибочное мнение у большинства автовладельцев, что главное в машине это мотор, трансмиссия, шасси. Кто-то спросит, а почему ошибочное? Необходимо рассматривать машину как единый, целый организм. А все узлы, агрегаты исключительно как составляющие звенья.
К примеру, поломка системы запуска приведет к тому, что транспорт остановится и не сможет продолжить движение. Требуется оперативная починка. Как удачно подобран пример — тема сегодняшней статьи. А, впрочем, читателю соглашаться или нет с моим высказыванием, решать индивидуально.
Расположение и схема платы
У всей линейки жигули, замок находится с правой стороны от рулевого колеса, вшитый в пластиковый короб, представлен в виде целостного блока с дюралевого сплава. С тыльной стороны к которому подведена плата с контактными разъемами (всего 8). Контактная группа из проводов имеет строго свое предназначение, схема (распиновка) такова:
Несмотря на то, продаются замки старого и нового образца, с подсветкой и без, строение сердцевины и контактной платы абсолютно идентичны. Когда схема подключения проводов не совпадает, внимательно смотрите инструкцию по эксплуатации.
Признаки неисправности
Пути решения
Водители без опыта, как показывает практика, при первой же поломке, бегут на СТО, авторынки для покупки нового замка зажигания, отдавая свои кровные деньги. Мой совет, не спешите этого делать. Возможно, причина вовсе пустяковая, не стоит таких растрат. Своими руками замена займет не более 5 минут. Если не уверенны, обратитесь к высококвалифицированному электрику на СТО для проведения диагностики, выявления неисправности. Имея навыки, разберите замок и устраните поломку. Замок от Приоры похож по конструкции с младшими и старшими моделями, к примеру, на ВАЗ 2107, и на ВАЗ 2114 аналогично строение.
Правила эксплуатации замка зажигания ВАЗ 2110
Придерживаясь правил эксплуатации проблемы, такие как ремонт замка зажигания 2110 не возникает, да и сам автомобиль прослужит довольно долгое время.
Опытные автомеханики выделили несколько обязательных пунктов для правильной эксплуатации замка:
Замена замка зажигания ВАЗ 2110
Замена замка на новый, нужна лишь в том случае, если он уже вообще перестал работать или же возникла достаточно серьезная поломка, во всех остальных случаях можно обойтись заменой вышедших из строя деталей.
Самые распространенные причины замены:
Инструкция по замене замка зажигания:
В конечном итоге хотелось бы отметить, что ремонт замка зажигания ВАЗ 2110 не очень сложный в исполнении, достаточно лишь постараться, и каждый сможет выполнить простой алгоритм действий дабы справиться с поставленной задачей.
Не нашли интересующую Вас информацию? на нашем форуме.
Этапы проверки работы замка зажигания ВАЗ 2110
При обстоятельствах, когда в автомобиле заедает замок или не происходит запуск в действие стартер, у автолюбителей новичков возникает вопрос, какую неисправность нужно устранить.
Для решения этого вопроса нужно провести ряд манипуляций:
разборка замка зажигания ваз 2110
Соединительное звено целого организма
Бытует ошибочное мнение у большинства автовладельцев, что главное в машине это мотор, трансмиссия, шасси. Кто-то спросит, а почему ошибочное? Необходимо рассматривать машину как единый, целый организм. А все узлы, агрегаты исключительно как составляющие звенья.
К примеру, поломка системы запуска приведет к тому, что транспорт остановится и не сможет продолжить движение. Требуется оперативная починка. Как удачно подобран пример — тема сегодняшней статьи. А, впрочем, читателю соглашаться или нет с моим высказыванием, решать индивидуально.
Расположение и схема платы
У всей линейки жигули, замок находится с правой стороны от рулевого колеса, вшитый в пластиковый короб, представлен в виде целостного блока с дюралевого сплава. С тыльной стороны к которому подведена плата с контактными разъемами (всего 8). Контактная группа из проводов имеет строго свое предназначение, схема (распиновка) такова:
Несмотря на то, продаются замки старого и нового образца, с подсветкой и без, строение сердцевины и контактной платы абсолютно идентичны. Когда схема подключения проводов не совпадает, внимательно смотрите инструкцию по эксплуатации.
Признаки неисправности
Пути решения
Водители без опыта, как показывает практика, при первой же поломке, бегут на СТО, авторынки для покупки нового замка зажигания, отдавая свои кровные деньги. Мой совет, не спешите этого делать. Возможно, причина вовсе пустяковая, не стоит таких растрат. Своими руками замена займет не более 5 минут. Если не уверенны, обратитесь к высококвалифицированному электрику на СТО для проведения диагностики, выявления неисправности. Имея навыки, разберите замок и устраните поломку. Замок от Приоры похож по конструкции с младшими и старшими моделями, к примеру, на ВАЗ 2107, и на ВАЗ 2114 аналогично строение.
Как заменить и разобрать?
Для тех, кто неуверен, можно использовать руководство по эксплуатации авто, где подробно описан тот или иной узел, схема подключения, сборки, приложены фото.Согласитесь, что разница в цене существенная, то ли покупать замок целиком, то ли только сердцевину.
Рекомендация: хорошего качества запчасти, комплектующие у Димитровградского автоагрегатного завода (ДААЗ). Приобретайте, не пожалеете. Интернет магазин поможет оперативно купить деталь напрямую от производителя. Для выбора той или иной марки, обязательно прочтите отзывы покупателей, просмотрите видео уроки.
Главное при запуске автомобиля использовать родной ключ, который «идет» с завода. Так как иммобилайзер, это своеобразное противоугонное средство, которое не даст запуск двигателю.Электроцепь выведена на сигнализацию авто или центральный замок.
Замена личинки замка зажигания ВАЗ 2110
Нужно вынуть штифт, который находиться сбоку. В помощь нужен молоток и отвёртка с маленьким диаметром. Затем демонтируется старая личинка и вставляется новая. Для проверки заклинивания поворачивается руль. Сложностей не возникает, даже начинающий водитель сможет заменить личинку в домашней мастерской.
Как на ВАЗ 2110 снять замок зажигания
Замок зажигания механизм долговечен, но и он может терять свою работоспособность. Более распространённая проблема это заедание и износ личинки, разрушение и повреждение контактов.
Устранить эти неисправности можно и самостоятельно без обращения в автосервис. Но сначала нужно ознакомиться с электро схемой работы и подключения замка, чтобы знать что именно нужно ремонтировать. После изучения можно приступать к самому процессу снятия замка на ВАЗ 2110. Однако если проблема заключается в заедании гнезда замка, то графитовая смазка решит это. Для иных ремонтных работ придётся выполнить демонтаж замок.
Чтобы снять замок на автомобиле ВАЗ разного типа (инжекторного или карбюраторного) в помощь нужны лишь две отвёртки: крестовая и плоская.
Этапы демонтажа замка зажигания ВАЗ 2110
Замена замка зажигания на ВАЗ 2110
Замена замка зажигания на ВАЗ 2110
Замещение замка намного проще нежели все этапы до этого. Но и полная его замена бывает редко, только тогда как потерялся или возникли дефекты ключа, и функции замка уже не восстановить.
После проделывании всех процессов описанных выше, в последствии того как вытащили старый замок из подставки, вставляем новый. На этом замена замка зажигания на ВАЗ 2110 завершена. Сборка механизма в начальный вид идёт в обратном порядке.
Но, для того чтобы заменить замок, нужно для начала приобрести новый. А так как это важнейшая деталь автомобиля, нужно внимательно выбирать его, чтобы не купить подделку. При осмотре детали нужно акцентировать свое внимание на выступающий «язычок», он должен быть светлее чем вся деталь, ключ входит без проблем, наличие голографической наклейки которую невозможно оторвать, литье корпуса должно быть правильной. К тому же, лучше покупать качественные детали, так как от этого зависит не только работа автомобиля, но и безопасность.
Замок зажигания ВАЗ 2110 схема, ремонт, замена замка зажигания ВАЗ-2110 видео
Замок зажигания ВАЗ 2110 по своей сути электрический прерыватель замыкающий и размыкающий контакты электрических цепей. Основной целью замка зажигания является запуск двигателя. Кроме того, замок зажигания защищает ВАЗ 2110 от угона, особенно эффективно, если в автомобиле есть иммобилайзер, который не позволит запустить двигатель без “родного” ключа с кодом.
Замок зажигания ВАЗ 2110 схема которого находится у нас на изображении далее, довольно традиционна для современных автомобилей. Смотрим схематичный рисунок.
К замку зажигания подходит специальный штепсель с 8 контактами, справа на схеме замка. Каждый контакт используется по своему собственному назначению. Для чего какой, смотрим далее.
Положение ключа согласно схеме определяет работу зажигания 2110 следующим образом. В положении “0” зажигание выключено (под напряжением находятся контакты 30). В положении “I” зажигание включено, при повороте ключа в это положение можно включить фары, габариты, повторители поворотов, очистители и омыватели стекол, начинает работать панель приборов, прикуриватель, электро вентилятор отопителя салона, обогрев заднего стекла (под напряжением контакты 30-15). Поворот ключа в положение “II” является нормальным положением ключа в замке зажигания при работающем моторе. Но что бы заработал стартер, и завелся двигатель, ключ необходимо немного сместить до соприкосновения с контактом 50. Затем ток идет на стартер, он в свою очередь запускает двигатель, затем следует отпустить ключ и в исправном замке зажигания он вернется в положение “II”, стартер отключится, а двигатель будет продолжать работать. Пожалуй самая частая поломка замка зажигания, это когда ключ автоматически не возвращается в положение “II”, стартер продолжает одновременную работу с двигателем и выходит из строя.
Далее предлагаем видео на эту тему, ремонт замка зажигания на “десятке”. Для наглядности предлагаем видео замены замка зажигания ВАЗ-2110.
Что бы снять замок зажигания ВАЗ-2110, обязательно нужно открутить минусовую клемму с аккумулятора. Это залог, что вы не повредите электрические цепи своего авто. Затем откручиваем снизу пластиковые кожухи рулевой колонки, отсоединяем подрулевые переключатели. Пожалуй самое сложное, это снять сам замок зажигания. Ведь при его установке у болтов крепления срезают грани, это сделано что бы усложнить жизнь авто угонщикам. На помощь придет обычное зубило. Смотрим фото (для наглядности на фотографии снят руль) –
Ремонт замка зажигания ВАЗ 2110
Ремонт замка зависит от того, что именно придётся исправить и делится на:
Но стоить заметить, что ремонтировать самостоятельно замок зажигания это не безопасно. Если есть возможность, то лучше обратиться к высоко квалифицированным мастерам автосервиса.
Замена замка зажигания ВАЗ — личинка или контактная группа
Полная замена необходима лишь в том случае, когда он полностью вышел из строя или имеет серьезные механические повреждения, в остальных случаях можно попытаться произвести замену вышедших из строя частей замка. Если вам необходимо всего лишь восстановить замок, к примеру после того как автомобиль пытались угнать или в случае, когда ключ стал плохо проворачиваться в замочной скважине — то вероятнее всего можно будет ограничиться лишь частичным ремонтом, то есть заменой личинки замка зажигания. Замена вышедших из строя элементов производится довольно просто, и справиться с ее проведением под силу каждому автомобилисту, обладающему минимальными навыками.
