Ветровая планка для мягкой кровли: назначение, характеристики и этапы монтаж

В этой статье собрана информация о ветровой планке для мягкой кровли – что это такое, для чего нужна, виды и размеры, с какими деталями она должна сочетаться. Подробное описание характеристик различных защитных покрытий поможет выбрать качественное долговечное изделие. Также Вы узнаете про технологию установки планок, что даст общее представление о правилах монтажа.

Мягкая кровля и доборные элементы для нее

Мягкая кровля – покрытие для крыши, изготовленное из стеклохолста, пропитанного битумом с модификатором и покрытого сланцевой, базальтовой крошкой или медной лентой. Другие названия – гибкая черепица, гибкая кровля, гонт, шинглас, кровельная плитка, битумная черепица. Этот материал продается в виде кусков формы прямоугольной, квадратной, шестиугольной, с фигурными надрезами (ромбы, чешуя и др.).

Для продления срока службы кровли, придания завершенного внешнего вида вместе с гибкой черепицей обязательно используют специальные доборные элементы – коньки, ендовы, снегозадержатели, аэраторы, планки-уголки. Все детали подбирают по цвету под выбранную кровельную плитку. Коньки и ендовые ковры делают из такого же материала, что и шинглас, или подобного ему. Остальные доборные элементы изготовить из мягкого битумного покрытия невозможно. Планки изготавливают из кровельной стали с защитным антикоррозийным и полимерным покрытием.

Виды кровельных планок:

Чтобы получить наилучший результат, рекомендуется покупать все доборные элементы у одного производителя.

Что такое ветровая планка

Торцевая планка для мягкой кровли – полоса в форме буквы «Г» с изгибом под углом 45° (барьером). Ее устанавливают на фронтонах для герметизации торцов крыши (отсюда название).

Функции ветровой планки:

В продаже есть два вида фронтонных планок для гибкой кровли:

Размеры планок ветровых для мягкой кровли:

Помимо перечисленных, возможны другие варианты. При необходимости у некоторых производителей можно заказать доборные детали по индивидуальным размерам. Цена карнизной планки для мягкой кровли или ветрового уголка, сделанных на заказ, будет на 50 – 100% выше.

Стандартная длина торцевой планки для гибкой черепицы: 500, 750, 800, 1200, 1250, 1500, 2000, 2500, 3000 мм. При расчете необходимого количества материала надо учитывать, что полезная длина меньше фактической. Это связано с тем, что при монтаже уголки соединяют внахлест, с перекрытием не менее 10 см.

Характеристики листа стали для ветровых планок к гибкой черепице

Толщина листа кровельной стали, из которой делают торцевые планки – 0,4; 0,45; 0,5 или 0,7 мм. Толщина защитного слоя, отвечающего за антикоррозийную стойкость (оцинковки) – от 100 до 275 г/м². Ее указывают в маркировке изделия после букв, означающих тип защитного металлического покрытия. Например, код Zn 265 означает, что сталь покрыта слоем цинка толщиной 265 г/м². Чем выше этот показатель, тем лучше – он влияет на срок службы изделия.

Виды защитных металлических антикоррозийных покрытий для кровельной стали:

Виды цветных покрытий

Цветное полимерное покрытие на ветровой планке может быть нанесено только на лицевую сторону или с обеих сторон. Второй вариант стоит немного дороже, но следует предпочесть именно его, если хочется достичь идеального результата с точки зрения красоты и аккуратности оформления кровли.

Поверхность полимерного покрытия может быть:

Полимеры, из которых состоят защитно-декоративные покрытия ветровых планок для мягкой кровли:

На что обращать внимание при выборе

Характеристики полимерного покрытия, на которые обращать внимание при выборе доборных кровельных элементов:

Как установить ветровую планку на мягкую кровлю

Основные правила монтажа торцевой планки для гибкой черепицы:

Чем можно резать ветровые планки

Для резки кровельных планок подходят не любые инструменты – велик риск повредить защитное покрытие, что приведет к быстрому разрушению материала. Важные условия:

Перечень подходящих инструментов:

Если монтажники используют другие инструменты, особое внимание надо уделить вопросу соблюдения гарантийных обязательств. Гарантия не просто должна быть прописана в договоре подряда – нужно чтобы было четко указано ответственное лицо, плюс даны контакты компании. Если этого минимума не будет, то есть вероятность, что требовать выполнения гарантийных обязательств будет попросту не у кого.

Видео описание

В видео можно увидеть установку ветровой планки:

Заключение

Ветровая планка – это обязательный элемент кровельной конструкции. Правильный выбор материала и грамотный монтаж этого элемента, позволят защитить крышу от резких порывов ветра и предотвратить «задувание» влаги под кровельный пирог, поэтому, лучшим решением будет доверять кровельные работы профессионалам.

Источник

Монтаж гибкой черепицы

Гибкая черепица – один из самых распространенных в западных странах видов кровельных покрытий. В статьях «Гибкая кровля: обзор» и «Обзор комплектующих для гибкой кровли» можно прочитать подробнее про особенности этого материала и комплектующих для него.

В этой статье мы подробнее остановимся на монтаже мягкой кровли.

Инструменты и комплектующие

Для монтажа битумной черепицы потребуется определенный перечень инструментов.

Шпатель удобен для промазки швов мастикой

Кроме инструментов, для работы потребуются комплектующие, о которых мы писали в статье «Обзор комплектующих для гибкой кровли». К перечню необходимых относятся подкладочный ковер, ендовый ковер, кровельные гвозди, битумная мастика, металлические планки и коньково-карнизная черепица.

Подготовка основания

Мягкую кровлю укладывают на сплошной настил, которые делается из ОСБ или фанеры. Перед началом работ необходимо провести подготовку стропильной системы.

Использование двойного скотча для соединения двух листов

Закладка теплоизоляции

На фото виден слой ветрозащиты, после которого
идет дощатая обрешетка, покрываемая листами ОСП

Монтаж подкладочного ковра

Подкладочный ковер создает дополнительный слой гидроизоляции, защищая покрытие из ОСБ или фанеры. Подкладочный ковер представляет собой рулонный материал на основе битума.

В зависимости от уклона ската крыши прокладочный ковер может раскатываться по всей площади твердого покрытия или только местами. Первый случай предполагается, когда уклон составляет не больше 18 градусов. Если наклон ската больше этой величины, то прокладочный ковер монтируется только на ендову, коньки, карнизы, торцевые части и на места, примыкающие к вертикальным поверхностям.

Раскатка ковра от конька к скату

Установка планок

Металлические планки – важный элемент конструкции кровли. Они защищают деревянные элементы крыши от попадания осадков и обеспечивают отвод воды в водостоки.

Фронтальная планка с выступом для отвода воды от фронтонной части кровли

Схема раскатки ендового ковра

Первый слой закрепляется на стартовой полосе

Монтаж гибкой кровли

Когда поверхность подготовлена и все перечисленные операции выполнены, можно приступать к монтажу самой кровли.

Для укладки гонтов на большой высоте потребуется установить подмости

Закрепление КТВ на крыше с помощью кровельных гвоздей

Вырез на мягкой черепице для примыкания к КТВ

Примыкание к стене

Чтобы хорошо защитить кровельные материалы от воды, необходимо правильно выполнять примыкания гонтов к стене или к дымоходным трубам. Эта задача может выполняться двумя способами. Различия между ними заключаются только в расположении ендового ковра. При первом способе ендовый ковер располагается под черепицей, второй метод предполагает, что ковер находится над гонтами.

Схема примыканий к вертикальным поверхностям гибкой черепицы

Монтаж конька и вентиляции

После завершения монтажа основного кровельного покрытия можно переходить к работе над коньком. Для этого элемента крыши используется коньково-карнизная черепица. Для вентиляции внутреннего пространства кровли необходимо установить конек-аэратор. Монтаж коньков без вентиляции производится следующим образом.

Конек-аэратор обеспечивает циркуляцию воздуха

Вывод

Таким образом, для получения качественного результата при монтаже мягкой кровли важно соблюдать определенную последовательность технологических процедур. При покупке рекомендуется обязательно ознакомиться с инструкцией по монтажу от производителя. Если работа на высоте вызывает определенные сложности, то для укладки мягкой кровли лучше обратиться к профессионалам.

Источник

Монтаж карнизных и фронтонных планок || Монтаж гибкой черепицы от А до Я

Мы покажем весь процесс монтажа карнизных планок, от А до Я. Выполним правильную стыковку элементов. Покажем удобный вариант подгонки внутренних углов. Разберем типичные ошибки. И выясним, почему следует монтировать планки поверх подкладочных ковров, а не наоборот.

Зачем нужны карнизные и фронтонные планки?

После того, как мы закрыли скаты подкладочными коврами, на крыше осталось два незащищенных места: карнизные свесы и фронтоны. Для того, чтобы защитить эти места от намокания, по всему периметру крыши устанавливают карнизные и фронтонные планки, их еще называют капельниками и ветровыми планками соответственно.

Мы рекомендуем выбирать планки из оцинкованного металла с долговечным полимерным покрытием, чтобы срок службы планок соответствовал сроку службы гибкой черепицы.

Помимо защиты от намокания, планки выполняют декоративную функцию, придавая крыше законченный и аккуратный вид. А фронтонная планка, благодаря такому бортику, не дает воде с крыши стекать на фасад.

Очередность монтажа ковров и планок.

Единого мнения и по вопросу очередности монтажа ковров и планок нет.

Так, некоторые специалисты рекомендуют устанавливать планки до монтажа подкладочных ковров. Аргументируя это тем, что в этом случае, стекающая по подкладочным коврам вода не попадает под планку.

Но, при таком способе установки, деревянное сплошное основание непосредственно будем контактировать с металлом. И, при перепадах температуры на металле возникнет конденсат. А это неизбежно со временем приведет к разрушению дерева.

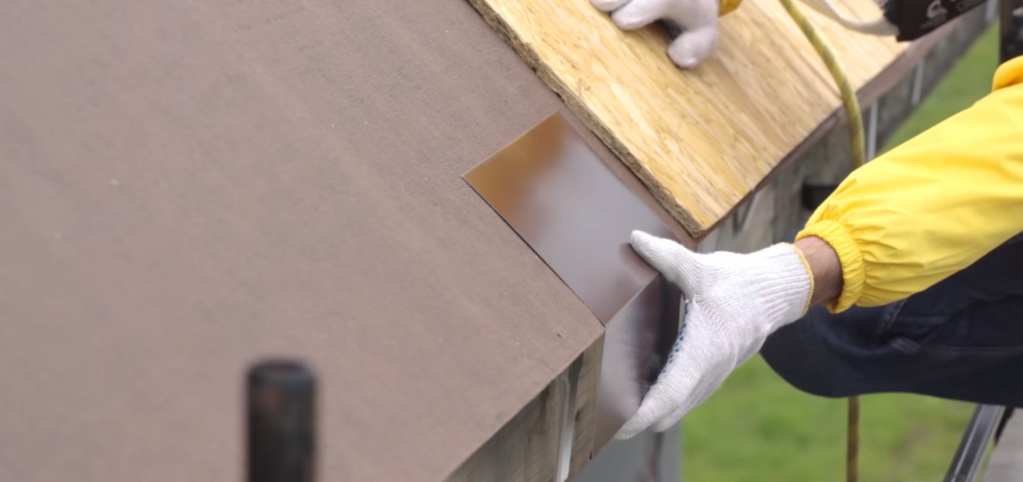

Поэтому мы всегда устанавливаем планки только поверх уже смонтированных ковров.

При этом, подкладочный ковёр укладывается на ОСП с небольшим выпуском, который будет защищать торец листа от попадания влаги.

Планки же плотно зафиксируют края подкладочных ковров. И даже если вода попадет под планку, наше основание будет надежно защищено подкладочным ковром.

Монтаж карнизных планок.

Первым делом устанавливаем карнизные планки, предварительно сняв с них защитную пленку.

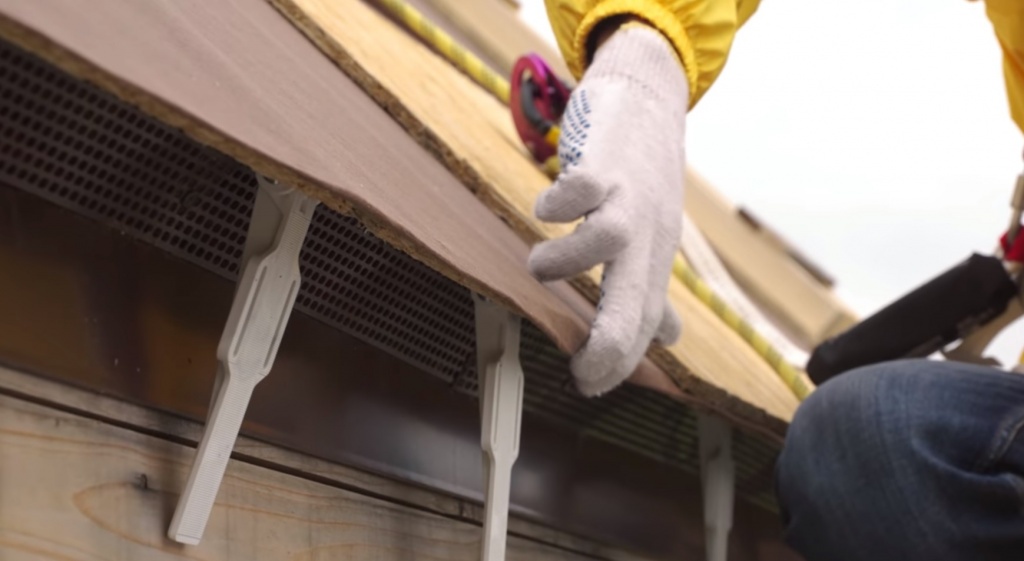

Этого добиваются выносом сплошного основания, в нашем случае ОСП, несколько дальше от лобовой доски.

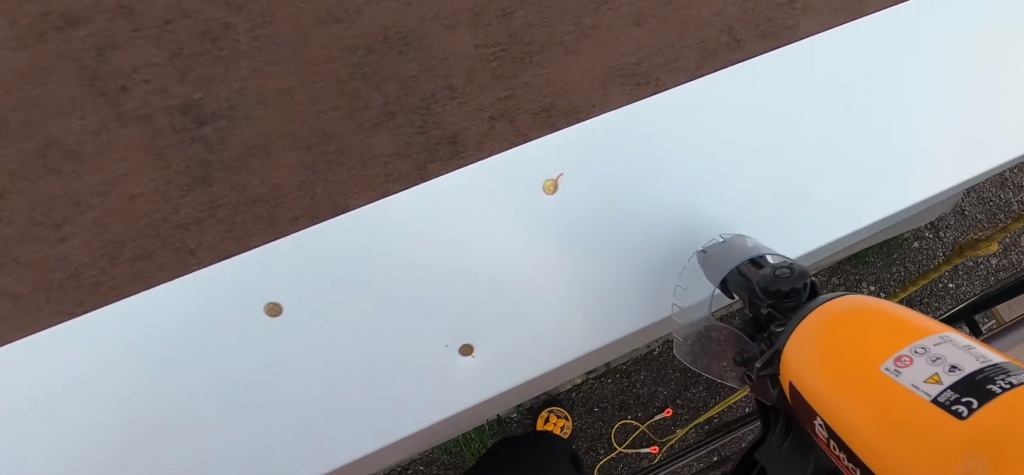

Фиксируем планку кровельными ершеными гвоздями в два ряда в шахматном порядке. Шаг между гвоздями в каждом ряду 120-150 мм.

Типичная ошибка начинающего кровельщика, когда планку прибивают с бОльшим шагом, или в один ряд. Это может привести к тому, что со временем планка пойдет волнами. Происходит это из-за линейного расширения металла при нагреве.

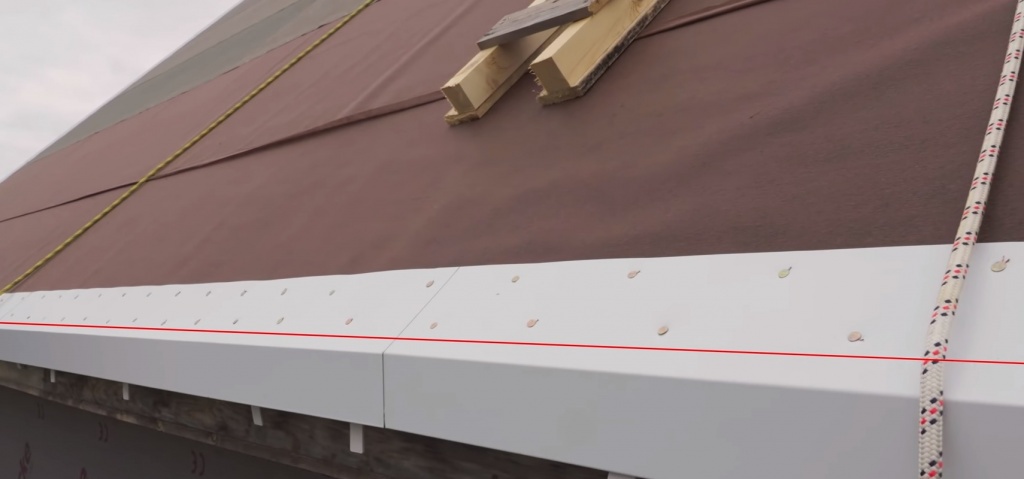

Не прибивайте нижний ряд гвоздей близко к углу планки. Помните, что полоса в 1 см не будет закрываться гонтами.

Фиксируем планку по всей длине, чуть-чуть не доходя до места стыка со следующей планкой.

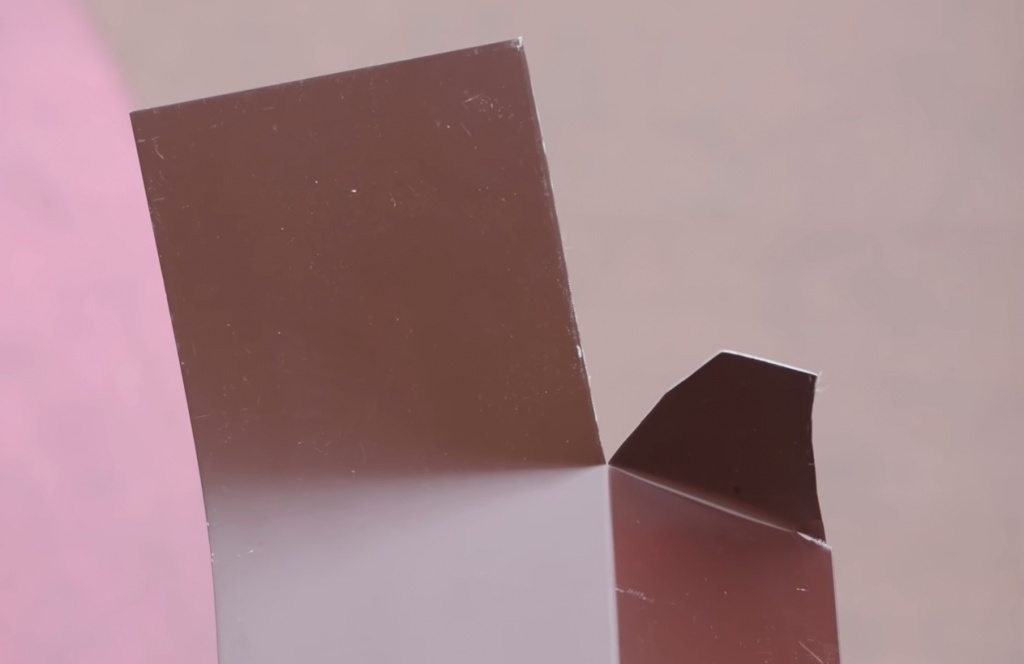

Чтобы правильно состыковать элементы, нужно подрезать край второй планки следующим образом: получается такая вот ступенька.

Теперь вставляем планку до упора. Минимальный нахлест планок должен составлять не менее 50 мм.

Готово. Аналогичным образом фиксируем планки гвоздями по всей длине карниза.

Как карнизные планки соединяются и крепятся в местах стыковки двух скатов, т.е. в ендове.

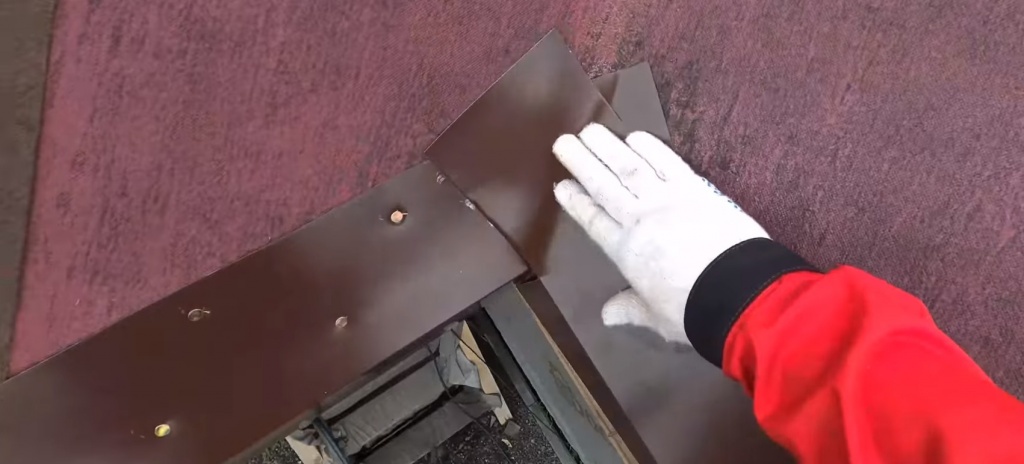

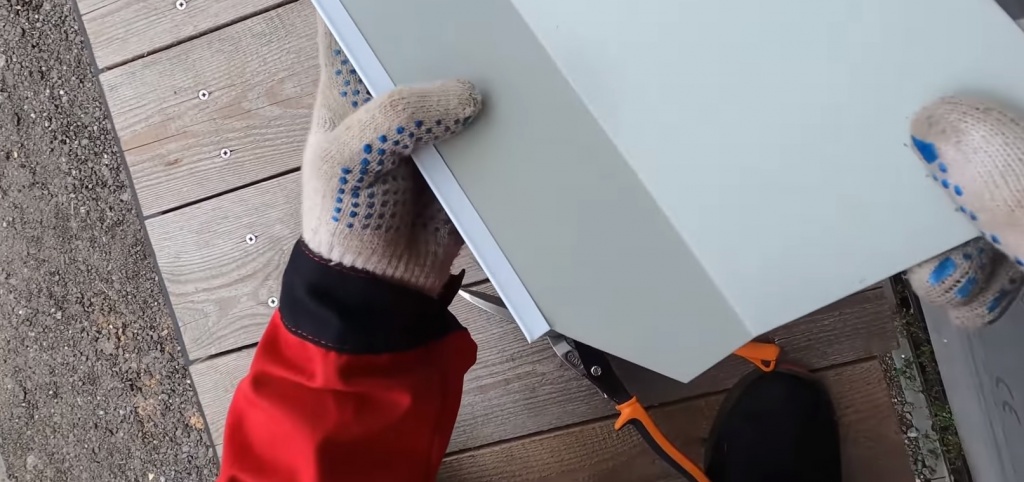

Для этого, ножницами по металлу, мы подрезаем карнизную планку таким образом, чтобы её край заходил на соседний скат на расстояние, чуть большее ширины самой карнизной планки. На соседнем скате она фиксируется гвоздями.

Вторую планку тоже подрезаем, но несколько иначе, без загиба. И тоже фиксируем ее гвоздями на соседнем скате.

Как состыковать карнизную планку с фронтонной.

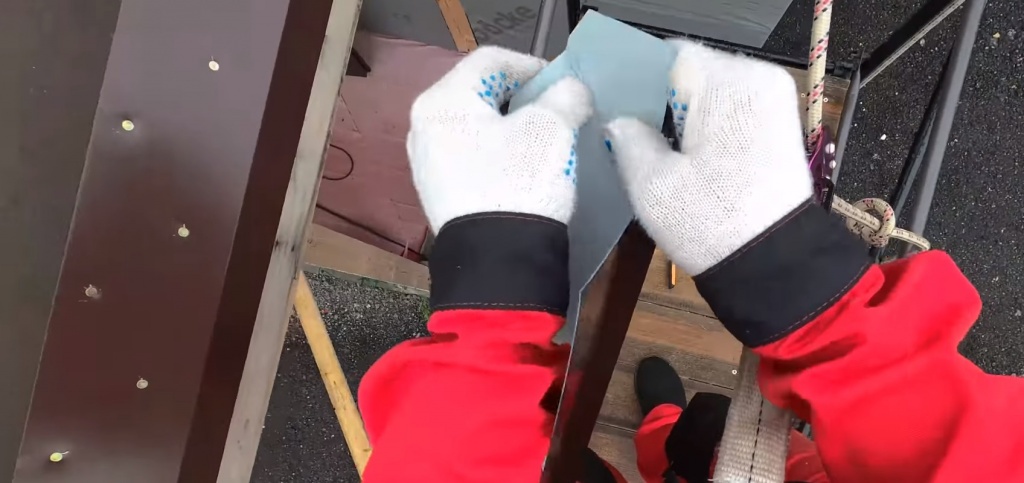

Для того, чтобы стык этот выглядел эстетично, необходимо отрезать лишнее. Берем 2 элемента. Размечаем, отрезаем лишнее, и подгибаем.

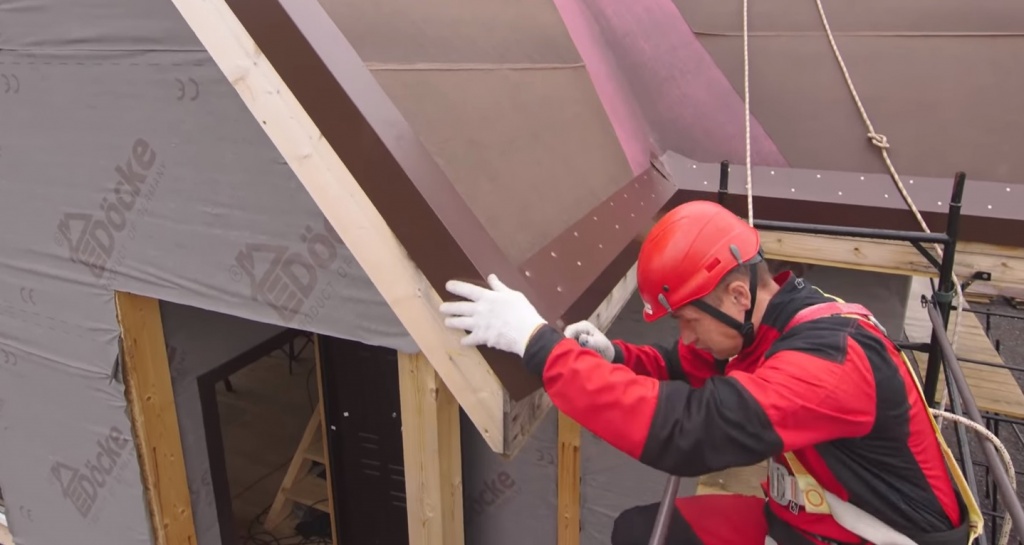

Торец фронтонной планки выравниваем по краю фронтона, заподлицо.

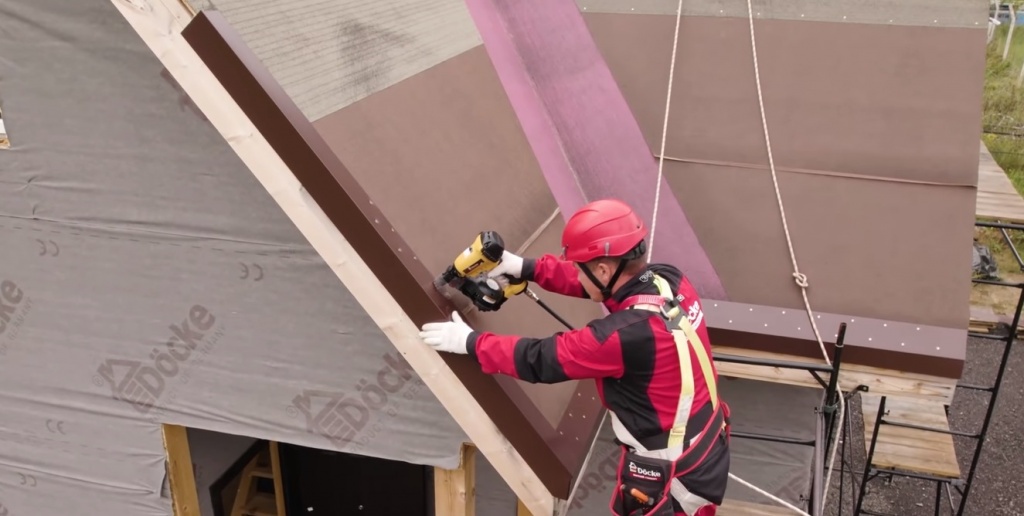

Фиксация фронтонных планок аналогична: 2 ряда, шахматный порядок, шаг 120-150 мм.

Бить начинаем не с края, потому что придется пробивать торцевую и карнизную планку одновременно. Гораздо удобнее зафиксировать планку чуть дальше от места нахлеста, а потом вернуться в этот узел.

Не прибивайте гвозди близко к бортику, так как полоса шириной 1 см не будет закрыта гонтами.

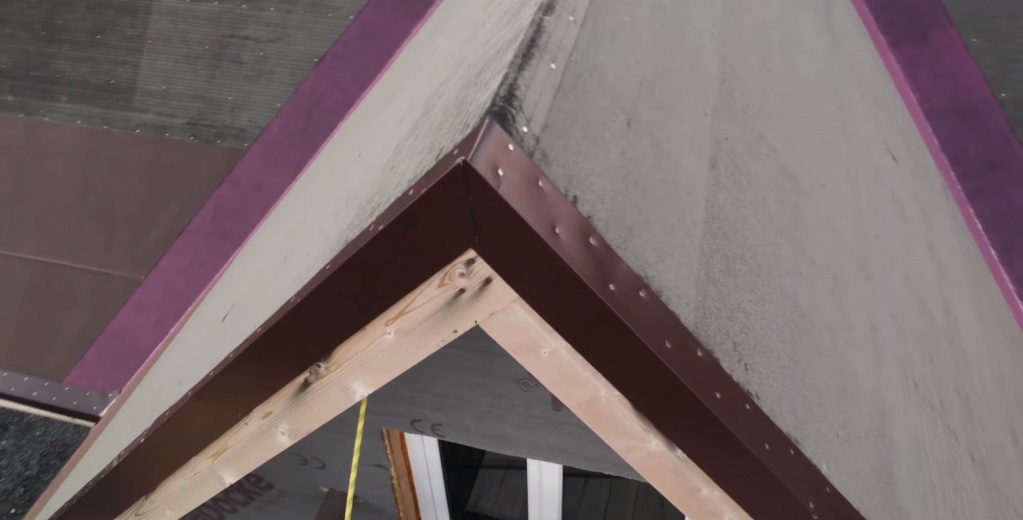

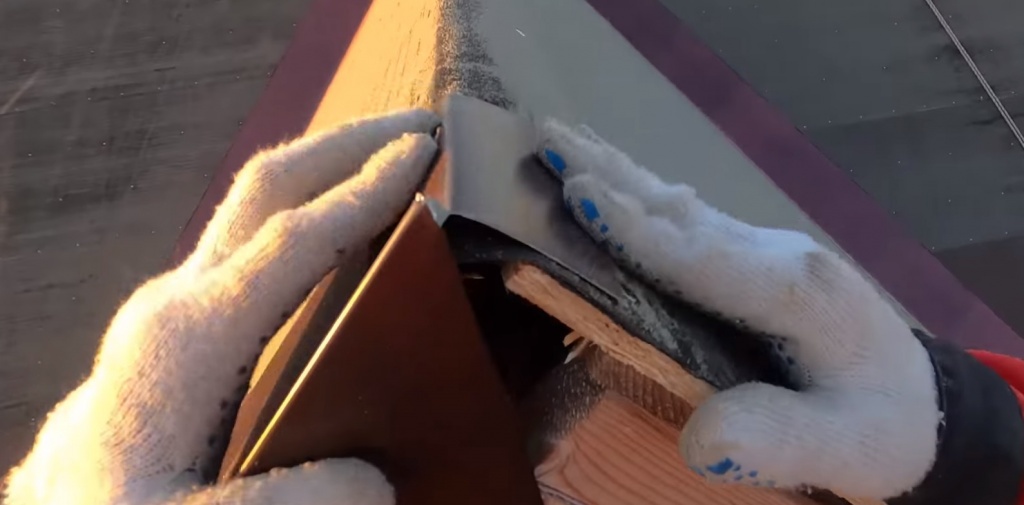

О стыке фронтонных планок на коньке.

Как правило, этот узел вызывает больше всего вопросов. Хотя, на самом деле тут нет ничего сложного. С помощью ножниц по металлу, подрезаем планки следующим образом

Затем фиксируем и пробиваем гвоздями.

Мы усилили фронтон и карниз и защитили деревянные свесы от намокания и преждевременного выхода из строя.

Надеюсь, эта информация пригодится всем, кто решился возводить кровлю своими руками, или тем, кто хочет проконтролировать работу подрядчиков.

Источник

Обзор комплектующих для гибкой кровли

Монтаж гибкой кровли требует использования дополнительных комплектующих. Эти элементы служат в качестве дополнительной гидроизоляции, являются элементами несущей системы, защищают кровлю от осадков и ветра. Подробнее рассмотрим их в этой статье.

Об особенностях гибкой кровли читайте подробнее в статье «Гибкая кровля: обзор»

На что положить мягкую кровлю?

Для мягкой кровли не подойдет шаговая обрешетка из брусков или досок, которая применяется для твердого листового материала. При монтаже битумной черепицы необходимо использовать сплошной настил. В качестве материала обычно используют доски, листы ОСП (ОСБ) или фанеру.

Настил из листов ОСБ под мягкую кровлю

Подкладочный ковер под мягкую кровлю

В вопросе изготовления подкладочного ковра не существует единой системы, технологии, используемые разными производителями, могут отличаться друг от друга. Желательно приобретать подложку того же бренда, что и черепицу. Подложка может отличаться по способу закрепления на поверхности, существуют самоклеящиеся и обычные подкладочные ковры. Первые проще в монтаже, но соответственно и дороже.

Подкладочный ковер изготавливается по похожему принципу с битумной черепицей: поверхность основы из стеклохолста или полиэфира пропитывается битумом. При этом полиэфирная подложка более прочная и надежная, но и стоить будет дороже.

Укладка подкладочного ковра по горизонтали и вертикали

При уклоне крыши от 12 до 18 градусов подкладочный ковер укладывается под всей поверхностью кровельного покрытия. При большем уклоне допускается частичное покрытие на карнизных, фронтонных свесах, а также в местах примыкания к стенам, дымоходам и другим элементам. При большом уклоне раскатку рулонов подкладочного ковра можно начинать вертикально (от конька к скату), при небольшом уклоне лучше использовать горизонтальный вариант укладки.

Металлические планки

Для мягкой кровли рекомендуется использовать металлические планки, которые будут ограничивать доступ воды внутрь кровли и защитят обрешетку от намокания. В зависимости от места расположения планки бывают карнизными, торцевыми и для примыкания.

Карнизная планка для отвода влаги в водосток

Элемент примыкания, установленный между дымоходом и мягкой кровлей

Торцевая планка для защиты фасадной части кровли

Коньково-карнизные элементы

Под первый слой мягкой кровли на карнизную планку укладывается стартовая карнизная полоса, которая имеет простую прямоугольную форму. Этот слой позволяет изолировать внутреннюю часть обрешетки и стропильной системы в местах, где у черепицы имеются декоративные лепестки и вырезы.

Стартовая полоса обеспечивает изоляцию покрытия обрешетки

Ендовы и ендовый ковер

Прокладка ендового ковра под мягкую кровлю

Ендовый ковер обычно изготавливается из синтетического материала с применением битумной пропитки. С наружной стороны используется базальтовый гранулят, с внутренней стороны песчаная посыпка. Ендовый ковер позволяет снизить нагрузку на несущие элементы кровли, также покрытие не дает влаге скапливаться по краям, обеспечивая быстрое удаление жидкости и снега.

Основные крепежные элементы

При монтаже мягкой кровли используются гвозди и мастика.

«Горячую» мастику можно нагреть с помощью горелки

Ершеный гвоздь для кровли

Про вентиляцию внутренних помещений многие слышали, а вот про вентиляцию самого «кровельного пирога» часто забывают. При отсутствии нормальной системы конвекции воздушных потоков теплый воздух поднимается к крыше и скапливается там, что может приводить к неприятным последствиям. Зимой это способствует таянию снегов на крыше, что приводит к образованию наледи. Весной и осенью происходит соприкосновение теплого и влажного воздуха из дома и холодного с улицы, в результате этого на утеплителе и несущих конструкциях образуется конденсат, который способствует размножению грибков и плесени.

Для организации системы вентиляции в мягкой кровле делают специальные отверстия, которые способствуют конвекции теплого и холодного воздуха.

Воздушная конвекция с помощью конька-аэратора

Вывод

При монтаже битумной черепицы не стоит пренебрегать дополнительными комплектующими. Эти элементы обеспечат сохранность внутренних элементов кровли и продлят срок службы всей крыши.
