Петли двери багажника

Гутен таг, трям здравствуйте!
Пользуясь тем что машина разобраны едва-ли не полностью решил попробовать поменять петли двери багажника, патриотоводы в курсе какая это боль.
В общем, не найдя в нете ничего кроме способов оживления старых и рассказов о том, что замена невозможна без разрезания двери, решил пробовать.

Петли были куплены сразу после покупки машины, честно говоря, даже цену не запомнил.

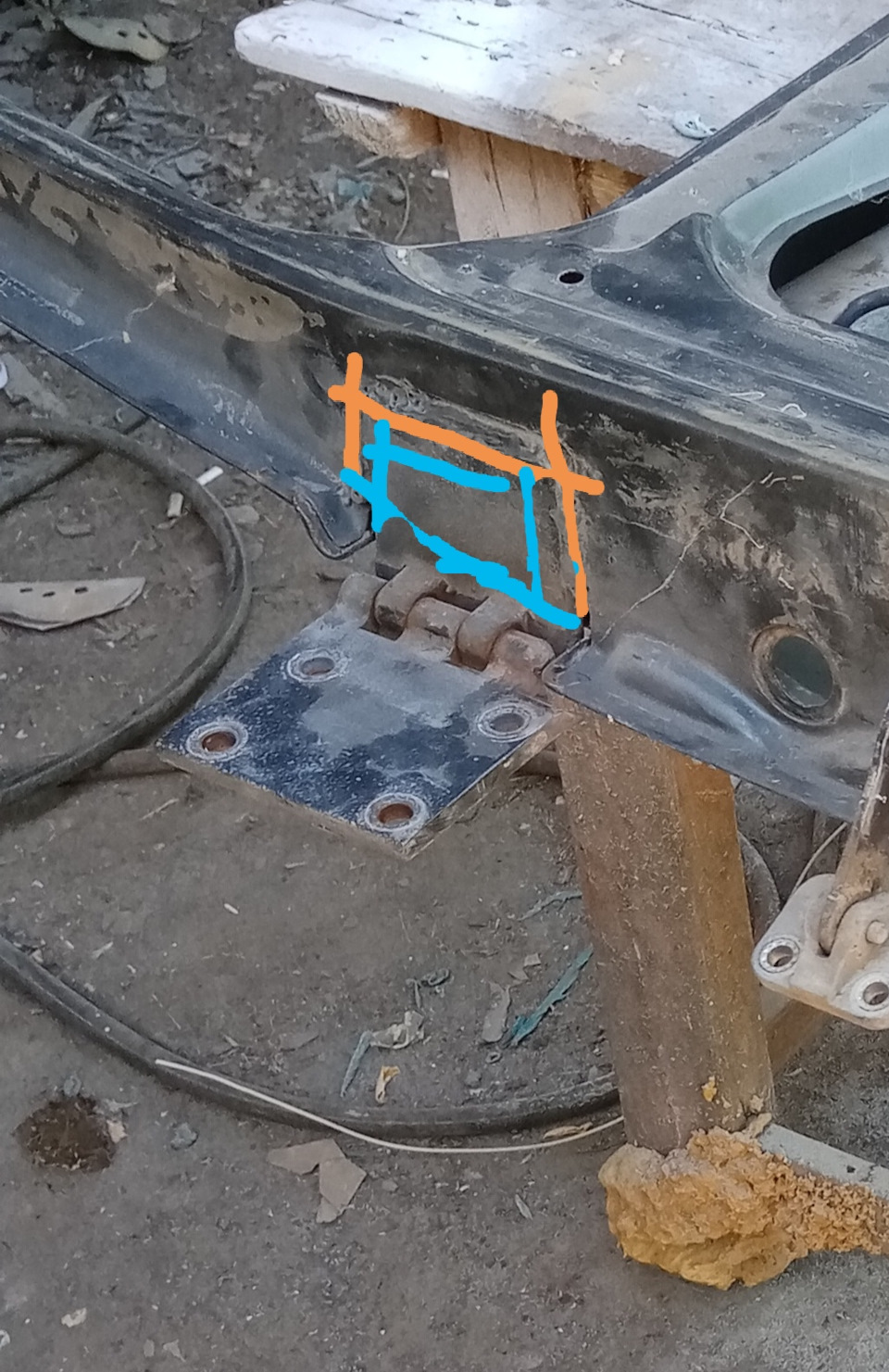

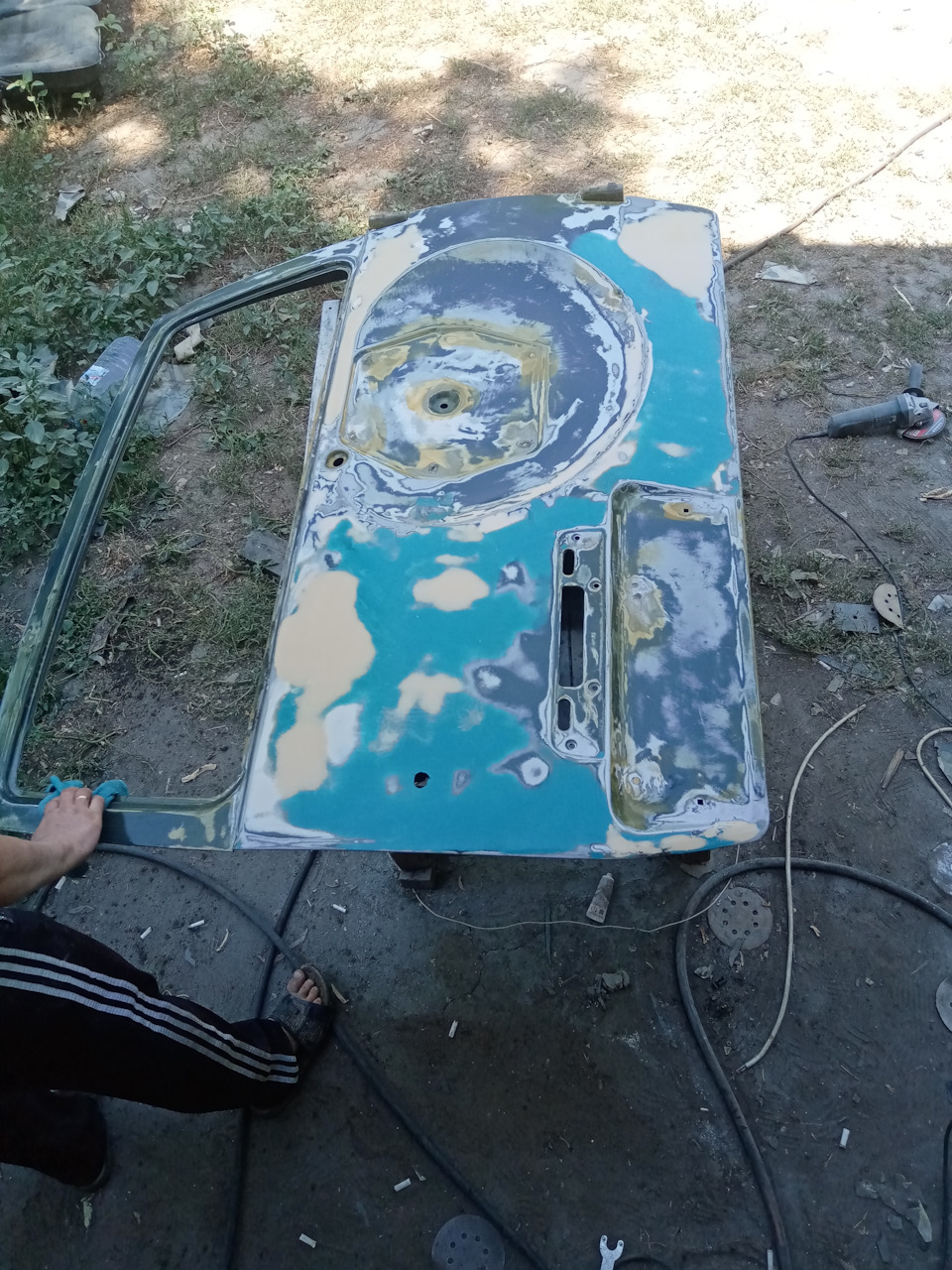

Опишу слегка процесс, будут вопросы задаём в коментах. Снимаем дверь (моя уже была снята и полностью разобраны) разбираем, ложим (или кладём) её на стол лицевой стороной вниз и срезаем петли маленькой болгаркой по линиям на фото, оранжевыми обозначены резы для разметки места новой петли, синим срезал тело,

сначала отпиливаем по нижним линиям, чтобы убрать подвижную част петли потом режем разметочные и вырезаем тело, остатки отбиваются. Со второй петлёй поступаем также.

Пилить осторожно, велик риск повредить завальцовку, мне было пофиг т.к. дверь капиталится (варится шпаклюется и тд)

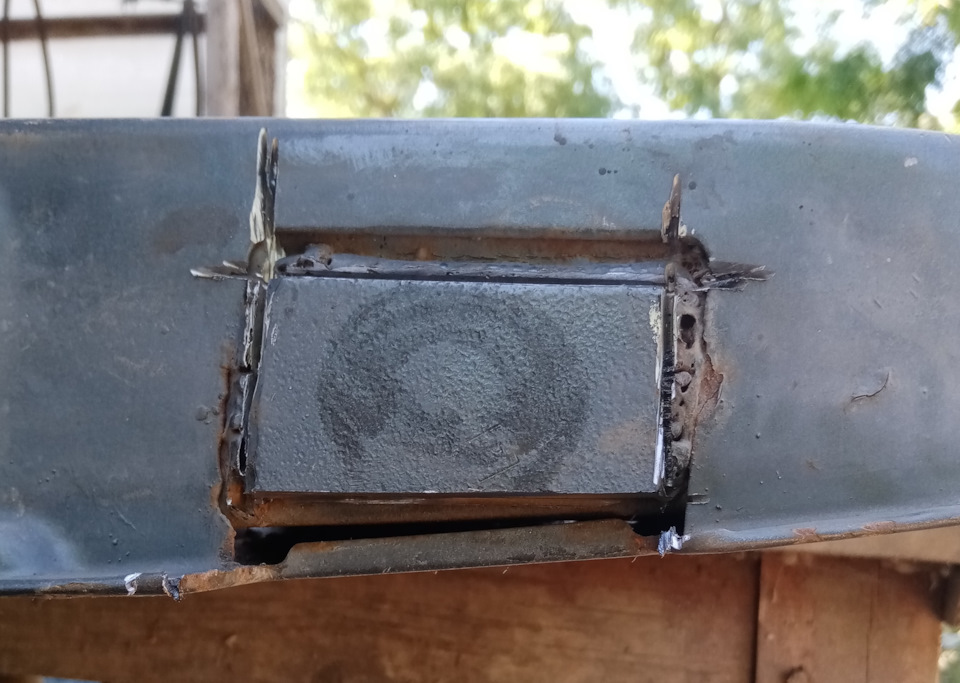

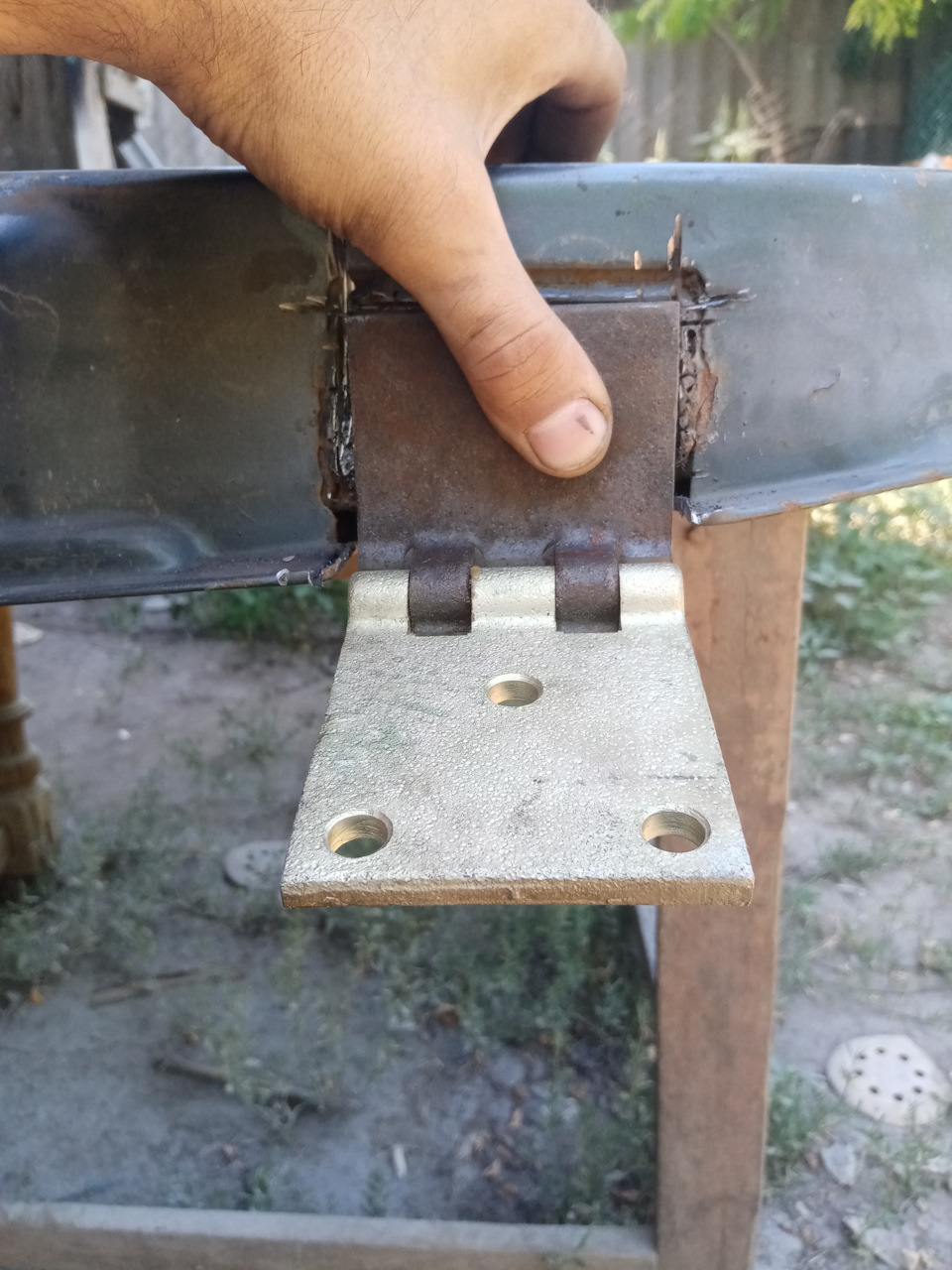

После всего этого прикладываем новые петли по резам от старых

прихватываем обычной сваркой, на всякий случай ставим на машину для проверки, и если все гуд, то снимаем обвариваем и можно красить швы и петли.
Как оказалось — ничего сложного, все сделано за пару часов вдвоём (в одиночку не вариант) без учёта демонтажа и разборки.

Источник

Калитка + ремонт задней двери

Опять же, проблема, известная многим Патриотоводам.

Недавно меня спросили, мол, почему столь много Патриотов щеголяет голой задней дверью, без запаски? Что это за мода такая. Пришлось признаться товарищам японоводам в истинных причинах. А они довольно банальны — тяжеленная запаска, висящая на задней двери просто гнет петли и дверь провисает, плохо открывается и гремит. Это если повезет. В более запущенных случаях запаска начинает потихоньку отрываться от двери вместе с кронштейном…

Убирать колесо в салон я не хочу — поездил так неделю, пол-багажника нет. Да и доставать, в случае чего, в дороге из под кучи шмурдяка… Ну, не вариант, короче. На крышу? И так высоковат сарайчик. Нормальный силовик с калиткой? Тяжелый, дорогой, и не позволяет открывать дверь багажника изнутри. Да и, честно говоря, «голозадый» Патриот выглядит не фонтан…
В целом и в общем, решил поставить калитку на крыло. Легендарную «Бармалитку» достать не получилось, засим была приобретена обычная калитка, коих вагон в каждом интернет-магазине.

Учитывая общее печальное состояние задней двери, она была снята и отправлена к жестянщикам. Они заварили все трещины, усилили дверь изнутри в наиболее пострадавших местах, вернули ей прежнюю геометрию и покрасили.

Дверь торжественно водрузили на Бобика и приступили к установке калитки. Фотографии свежевосстановленной двери я делал отдельно, но на рюкзаке с фотоаппаратом спит кот. Да и смысла их выкладывать я особого не вижу. Скажу лишь, что дверь восстановили довольно качественно. И почти попали в цвет.

В установке калитки нет ничего страшного — она ставится в одного, за час-полтора (с перерывом на покормить кота и попить чай). Даже электричество не особо нужно — чтобы просверлить крыло, мне хватило шуруповерта. Но, обо всем по порядку.
Как показала практика, боковину багажника изнутри можно не разбирать. Достаточно снять правый фонарь. А если и разберете — его все равно снимать придется — уж очень неудобно болты закручивать.
Итак.
1. Снимаем задний фонарь.
2. Вырезаем трафареты. У меня они шли в комплекте, напечатаны на обычном листе А4. Вырезанные трафареты намазываем обычным жидким мылом и приклеиваем, как нарисовано на схеме к ним.
3. Накерниваем и сверлим отверстия. В идеале, надо сверлить сначала тонким, а затем сверлом нужного диаметра. На практике же, единственное имевшееся у меня тонкое сверло китайского производства не справилось с православной Русской сталюкой и просто сломалось на первом же отверстии. Пришлось сверлить «на живую» сразу «десяткой». Для успокоения души, можно брызнуть на «свежие раны» краской изнутри, а петли промазать герметиком. Не уверен, что спасет, но лишним не будет точно.
4. Прикручиваем на дверь крепежную пластину на шесть болтов.

На удивление, железяка оказалось почти ровной, немного не попал только один болт :Р

5. Навешиваем калитку. Ставим закладные изнутри. Наживляем и слегка протягиваем. К каждому болту производитель предусмотрительно положил две шайбочки и гровер. Как оказалось, ввиду не совсем удачной конструкции петель, протянуть нормальным инструментом моно только два внешних болта. Остальные четыре — только рожковым или тонким накидным.

6. Регулируем хитрый узел крепления калитки к двери. Очень хочется гайки тут законтрить. Но в загашнике гаек такого размера не оказалось. И окончательно протягиваем петли.

7. Прикручиваем к калитке родной «пенек» крепления запаски. Вы же не сдали его в чермет? Нет? А зря. Уж очень он тяжелый. На досуге подумаю, как его заменить или облегчить без ущерба прочности.
А вот тут производитель пожлобился — болтов для этой операции в комплект входит всего четыре. А надобно шесть. Благо, такие у меня нашлись. И даже с самоконтрящимися гайками.

8. Собираем все, что было разобрано. Т.е. ставим на место фонарь.

11. Идем пить чай.
Засим по теме калитки пока все. По результатам эксплуатации отчитаюсь. А вот к двери еще вернусь, причем скоро — ждет своего часа прожектор заднего хода.

Источник

Обработка шарниров двери задка

Всем добрый день! Сегодня добрался до двери задка, т.к. по прошлым темам по поводу шарниров было ясно что тут тоже самое, и дверка проседала может быть она с завода была не отрегулирована либо у прошлого хозяина она так подизнасилась. И мое пожелание всем кто купил новое авто и у кого есть уже наш добрый друг уаз, не поскупитесь и купите две маленьких тавотницы и вверните их в шарниры двери задка прошприцуйте шарнирчики и будет вам счастье! Начнем))

Всем удачи и хорошего настроения!

УАЗ Patriot 2012, двигатель бензиновый 2.7 л., 128 л. с., полный привод, механическая коробка передач — своими руками

Машины в продаже

УАЗ Патриот, 2019

УАЗ Патриот, 2019

УАЗ Патриот, 2019

УАЗ Патриот, 2021

Комментарии 20

если есть желание посмотри у меня в журнале, куда еще тавотницы можно воткнуть…

А при откручивании одной из петель от кузова, вы дверь подпирали? Или одна петля выдержит открытую дверь пока идет зачистка, покраска и сушка?

Тоже давно планирую добраться до этих болячек.Вот только тепла дождусь и понесется…душа в рай!

А куда тавотчица масло вкачевает, там же палец полый, ну зайдет в него масло и снизу выйдет?

Смазка в сам шарнир закачивается, точнее немного вылазиет между трущимися частями шарнира, но не у всех есть место для тавотниц, у неко орых просто шплинт и все

Не понял, как смазка полезет между частями пятли если так как на вашем фото то смазка полезет в трубку вбитую в петли и всего лишь вылезет снизу, не более. Вы трубку выбивали и сверлили в ней дырки в районе трения петель?

Смазка в сам шарнир закачивается, точнее немного вылазиет между трущимися частями шарнира, но не у всех есть место для тавотниц, у неко орых просто шплинт и все

Если нет пальца (шплинта, а он у меня к примеру есть и в него пластмассовый грибок с отверткой под «+» вставлен), то как тогда петли двери не расходятся?

Ойййй ))) выкручиваешь грибок пластмассовый, и вместо него вкручиваешь тавотницу и когда начнешь туда накачивать смазку все увидишь сам. Все легко и просто.

www.drive2.ru/l/5618418/ вот смотри последние 2 фото там видно все

Да я видел эти фото. Что смазка лезет между обхватов петель тоже видел. Я не понял почему она лезет. Начал гадать, мож петли доработаны, я еще и свои петли видел и как они выглядят. И мне представилась сплошная от края до края трубка полая внутри. Мож там ваще два шплинта один глухой, а второй с дыркой под тавотчицу и в цетр масло и приходит между ними?

там сбоку отверстие внутри и от него по всей длине насечка по спирали, вот по этому каналу смазка расходится по всей петле.
Такие оси петель ставят сразу с завода, но на тавотницах почему то экономят.

А как вкрутить тавотницу? Не совсем понял.

Там в шарнирах стоят пластиковые заглушки в виде болтика, их выеручиваешь и вкручиваешь тавотницу

Дело не втом шприцевать или не шприцевать, у меня машина 2008г, ничего там не шприцевал, а дверь просаживается, но вы удивитель в петлях люфта нет

Люфт как раз то и есть, в верхнем и нижнем шарнире, и если у вас нет люфта в шарнирах а дверь проседает, значит крепление двери к кузову прослабли, либо где шарниры приварены к двери. Вызвано это будет либо деформацией металла (усталость металла) либо в районе петель уже обильно идет ржавчина которую вы просто не видите, металл теряет свои свойства и под тяжестью дверь проседает. Просто дверь не может проседать.

Ага, просто она у всех и проседает из за того что метал слабый у двери и у стойки, не одну дверь уже выставляли путём вырезания проставки под нижнюю петлю, да и проваривал не одну дверь, вы удивитесь но ржавчины у меня там нет! Был ещё случай машине было всего пару месяцев, просела дверь, машина на гарантии, человек приехал к дилеру, а они взяли подложили гайку в петлю и херакнули дверью, вынули гайку и со словами всё в порядке отпустили, в этом случае тоже петли виноваты?

Дело не втом шприцевать или не шприцевать, у меня машина 2008г, ничего там не шприцевал, а дверь просаживается, но вы удивитель в петлях люфта нет

А я не удивляюсь и делаю вывод, что в 2008 сталь петель и оси была другой. В конце 80-х, был у меня получился реальный опыт по зависимости износостойкости стали от ее качества. Оси колес сумки на колесиках за пару лет стесало наполовину. Сухое трение+пыль. Поездки по выходным на дачу и 3 км от станции до участка и 3 км обратно. Выточил новые оси (лучший токарь школы 88 года был). Сумка ездит до сих пор, в прошлые выходные проверял. Пару лет и 30 лет, а всего лишь сталь другая. В условиях серийного производства использование материалов более низкого качества даст на круг хорошую экономию.

Источник

Устранение провисания задней двери

Все владельцы Патриотов так или иначе, рано или поздно сталкиваются с провисанием задней двери.
Мне повезло чуточку больше. Мой экземпляр смог провозить 6 лет и 50 тысяч км. вот такой груз.

На днях не смог закрыть заднюю дверь даже с большим усилием. Регулировка скобы замка и направляющих уже не укладывалась в пределы своих регулировок. Осмотрев петли, оценив «провис» в 5-7 мм. решил отодвинуть нижнюю петлю от кузова на 1-1.5 мм. Подсмотрев в интернетах, сделал так же, подложив между кузовом и петлей 3 шайбы. Есть ощущение что со временем нижняя петля продавливает свое посадочное место, если конечно дело не в отрыве самой двери от петли.

Итак, подпираем открытую дверь, или просим помощи друга. Лучше с напарником конечно же, элементарно безопаснее.

Откручиваем болты от нижней петли. И тут мне в руки вываливается пластина, которая находилась между петлей и местом крепления. В интернетах про петлю никто не писал, по крайней мере в тех, что я бегло успел просмотреть. Так вот шайбы я проложил между петлей и этой пластиной чтобы они не врезались в посадочное место на кузове. А так, когда дойдут руки, вместо этих шайб поставлю еще одну такую же пластину дополнительно. Прилегание будет лучше.

Закручиваем, регулируем направляющие, скобу замка и радуемся результату.

Теперь дверь открывается закрывается с едва заметными усилиями одной рукой.

Источник

Ремонт петель левой передней двери

Пару лет как стала моя дверка распахиваться шире чем положено. Это, конечно, удобно при входе\выходе 😀 но при этом всё заметнее становился люфт двери относительно стойки (в открытом положении).

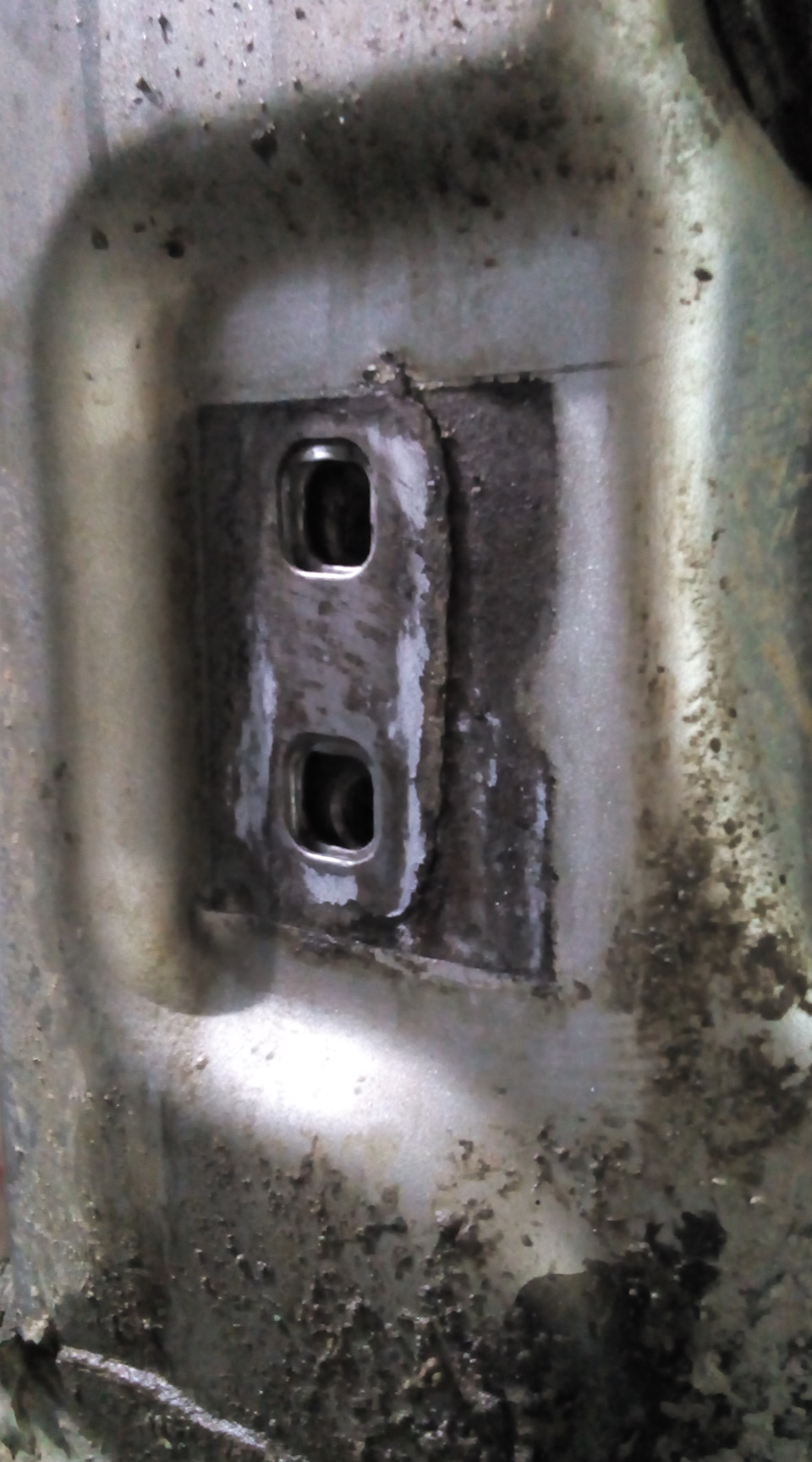

Решил не дожидаться, когда дверь отвалится, снял её. Ну и чего то подобного я и ожидал увидеть:

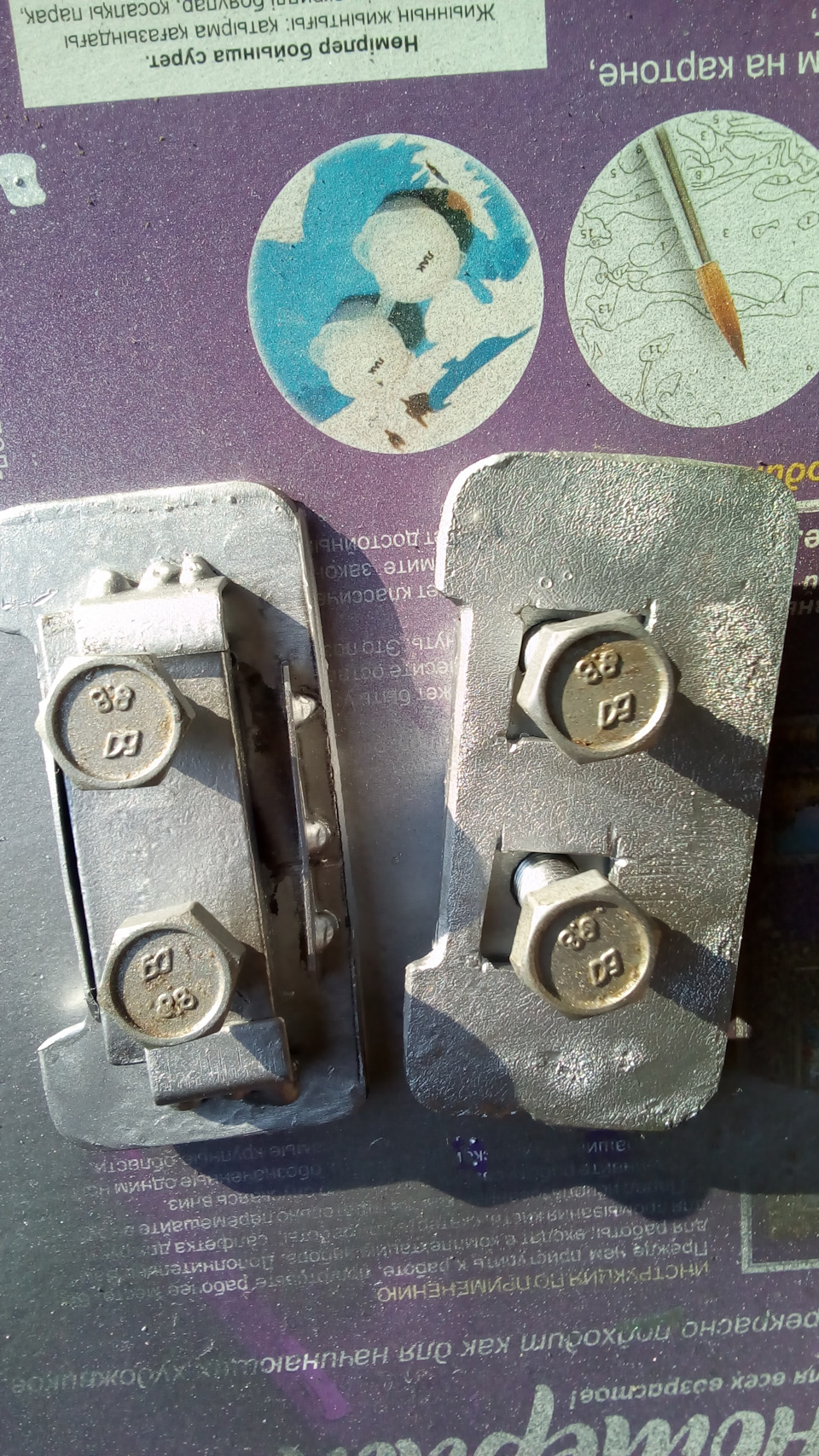

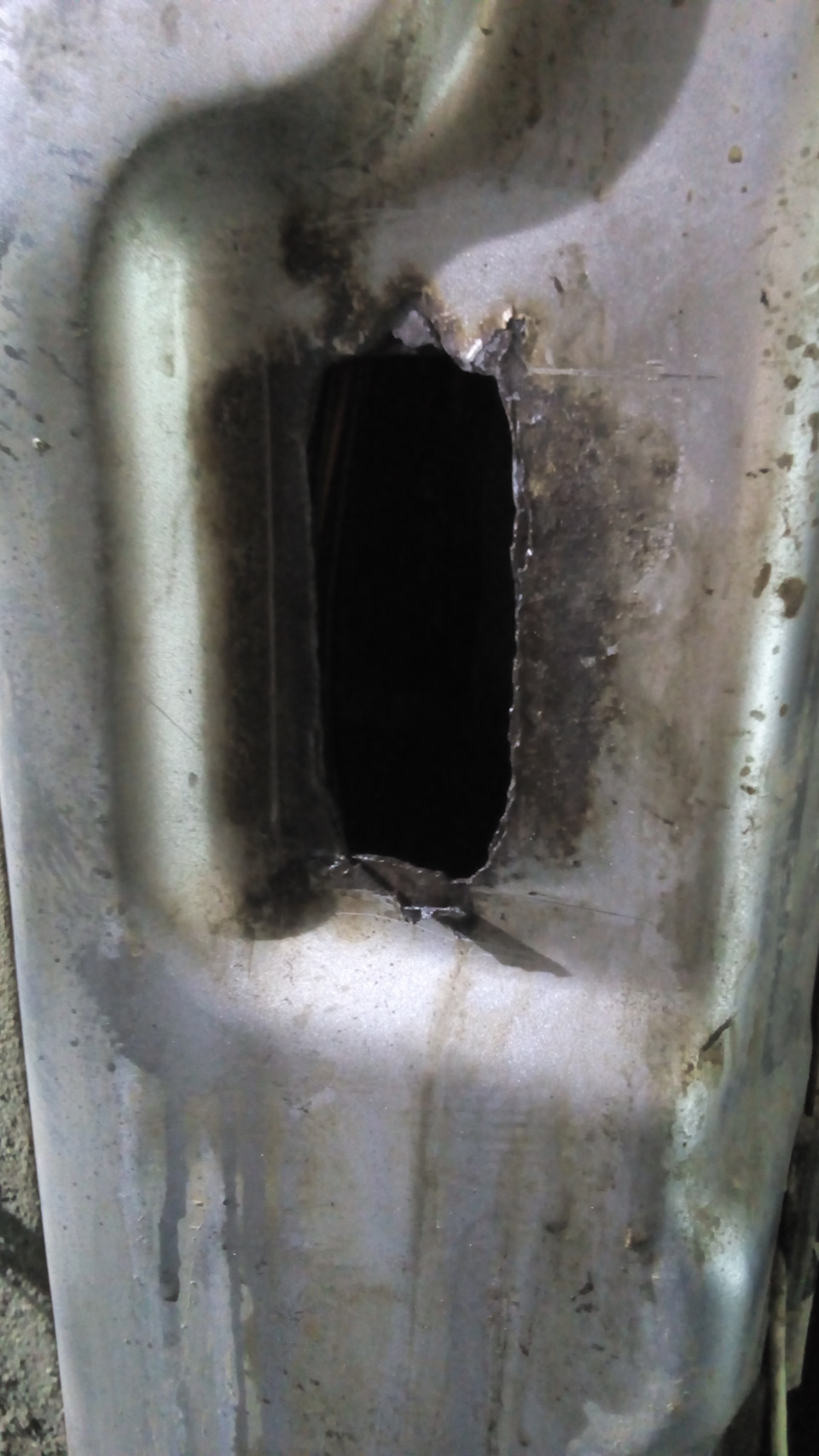

Пара легких ударов легким молоточком и закладная падает в нутро стойки

Вешать 30-ти (по ощущениям, взвесить забыл) килограммовую дверь на два пяточка 25х60 мм площадью, при условии хреновейшего кузовного металла… это конечно поклон конструкторам Уаза!

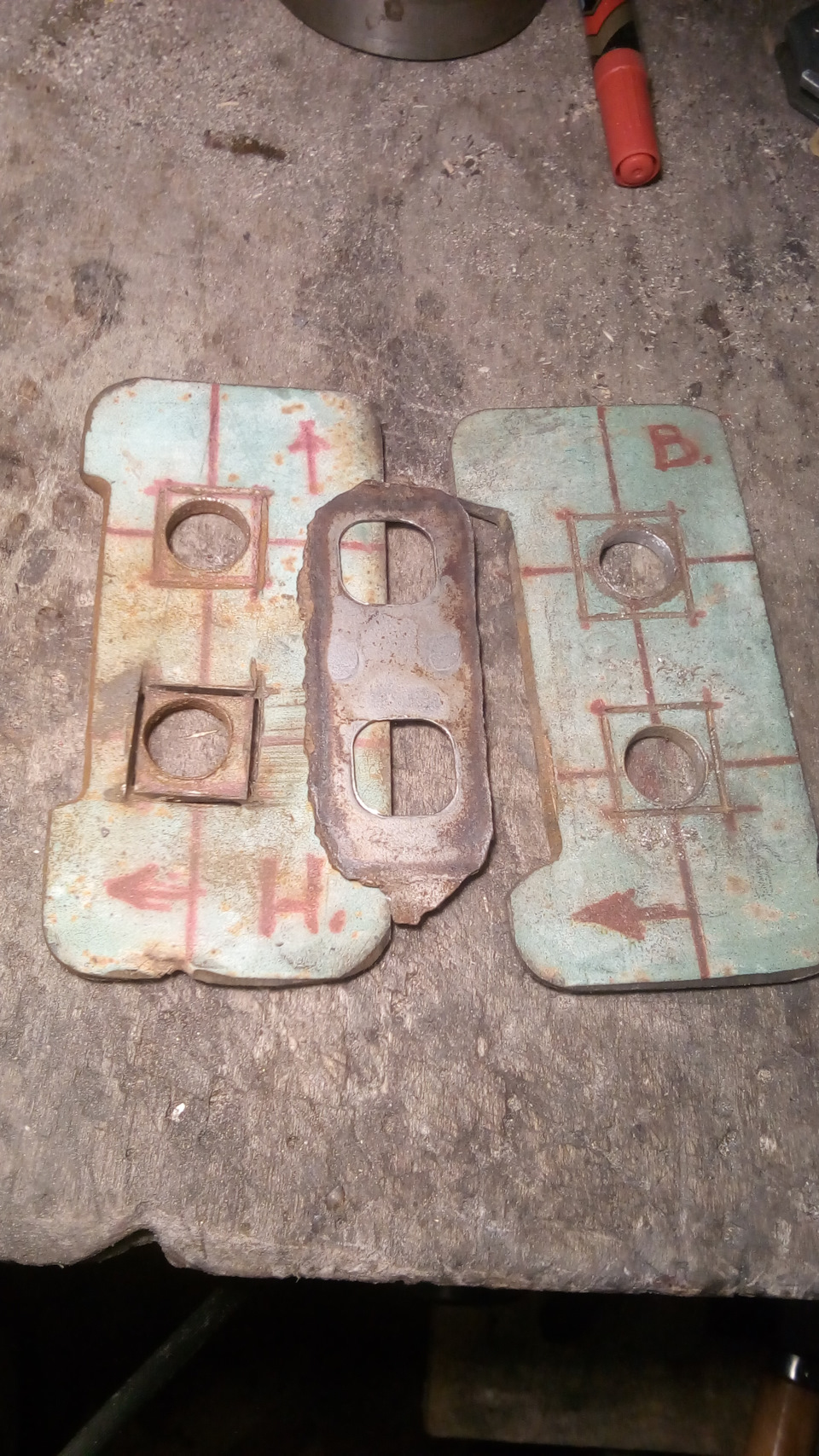

Сделал усиливающие вкладыши 50х100мм из 3 мм стали.

Закладухи закрепил свободно, для возможности регулировки положения петель

Нутро стойки пролил преобразователем ржавчины (внутри всё ржавое, следов грунта или краски не замечено). Спрыснул мовилем.

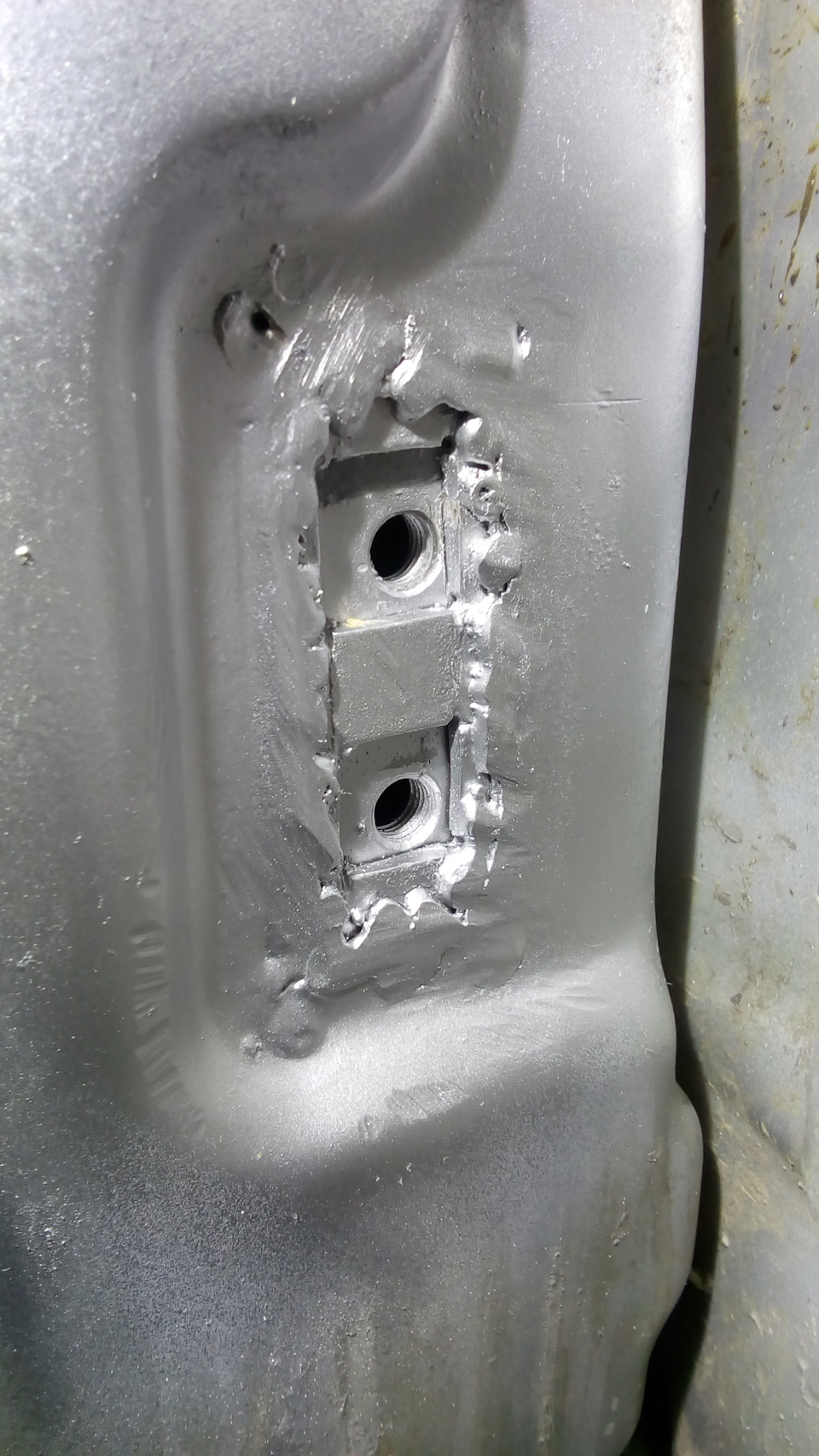

Завел «колхозные» детали через порталы в стойку и приварил.

Повесил дверь на место. Люфта нет. Пока нет.
