Датчик температуры салона
На автомобилях ВАЗ 2110-2112 с системой отопления салона, где присутствует автоматический режим, устанавливается специальный датчик температуры салона. Находится он в потолке, и думаю, все видели эту небольшую черную коробку рядом с плафоном освещения салона.
Если вы заметили, что при включении автоматического режима отопитель не поддерживает данный режим, то скорее всего именно датчик температуры салона неисправен.
Примечательно, что подобные датчики температуры начали устанавливаться только на «десяточном» семействе, что говорит о серьезном развитии прогресса, в сравнении с автомобилями поколения «Самара-2».
Симптомы неисправности датчика
Несмотря на всю простоту конструкции этого элемента, деталь периодически все же выходит из строя. Определить неисправность датчика можно по следующим симптомам:
Пытаться починить неисправный датчик – занятие долгое и бессмысленное. Стоимость нового блока определения температуры в салоне невелика, поэтому гораздо проще ознакомиться с инструкцией по замене датчика и провести работу самостоятельно.
Замена температурного датчика
Цена новой детали для ВАЗ 2110 составляет порядка 600 рублей. Если кому-то нужно знать официальный каталожный номер запчасти, то можете зафиксировать его: 2110-8128050-01. Приобретать б/у вариант данной детали не имеет смысла, т.к. стоимость нового не сильно разнится в цене.
Вопрос про климат контроль, точнее сам датчик на потолке

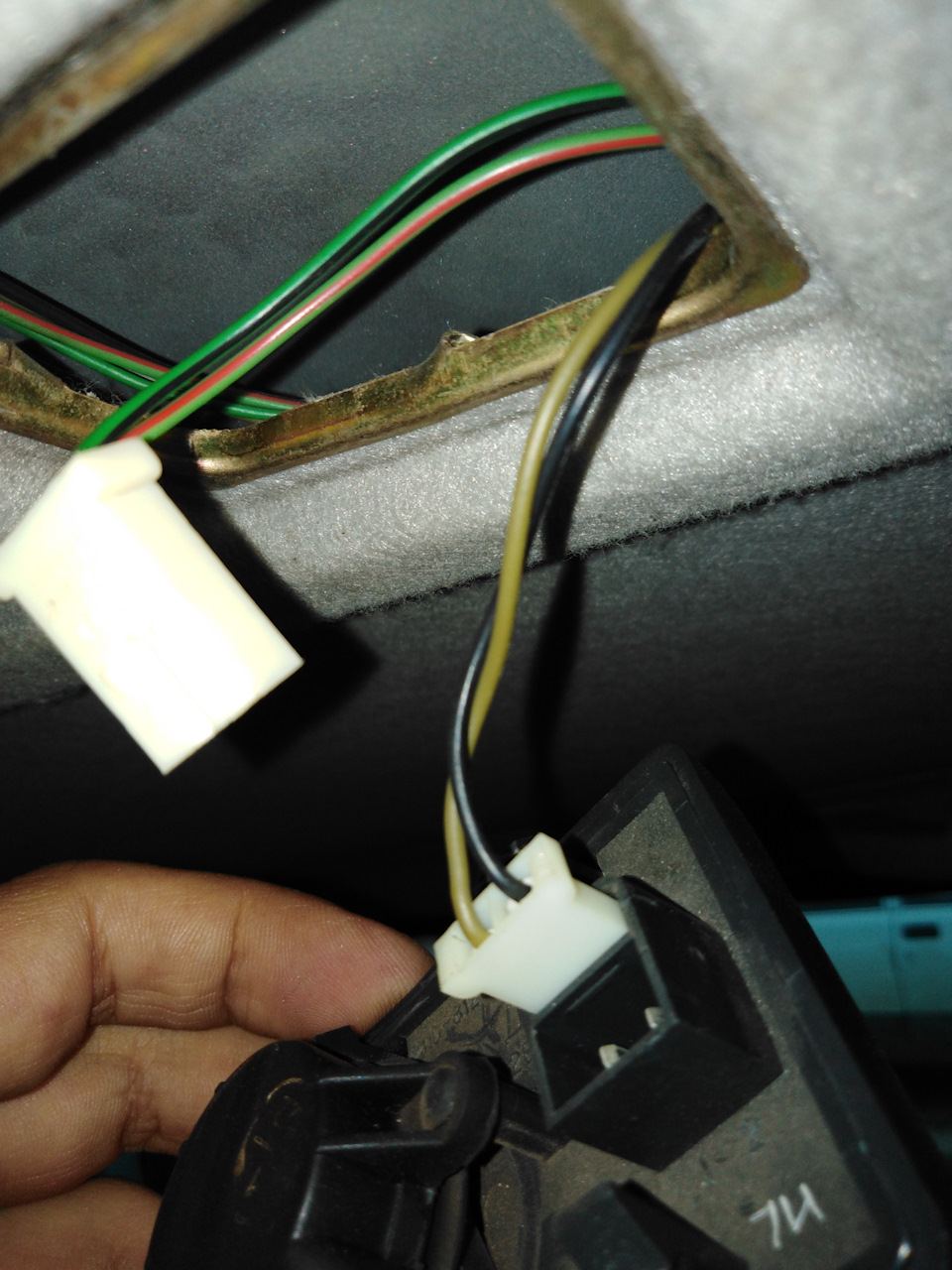

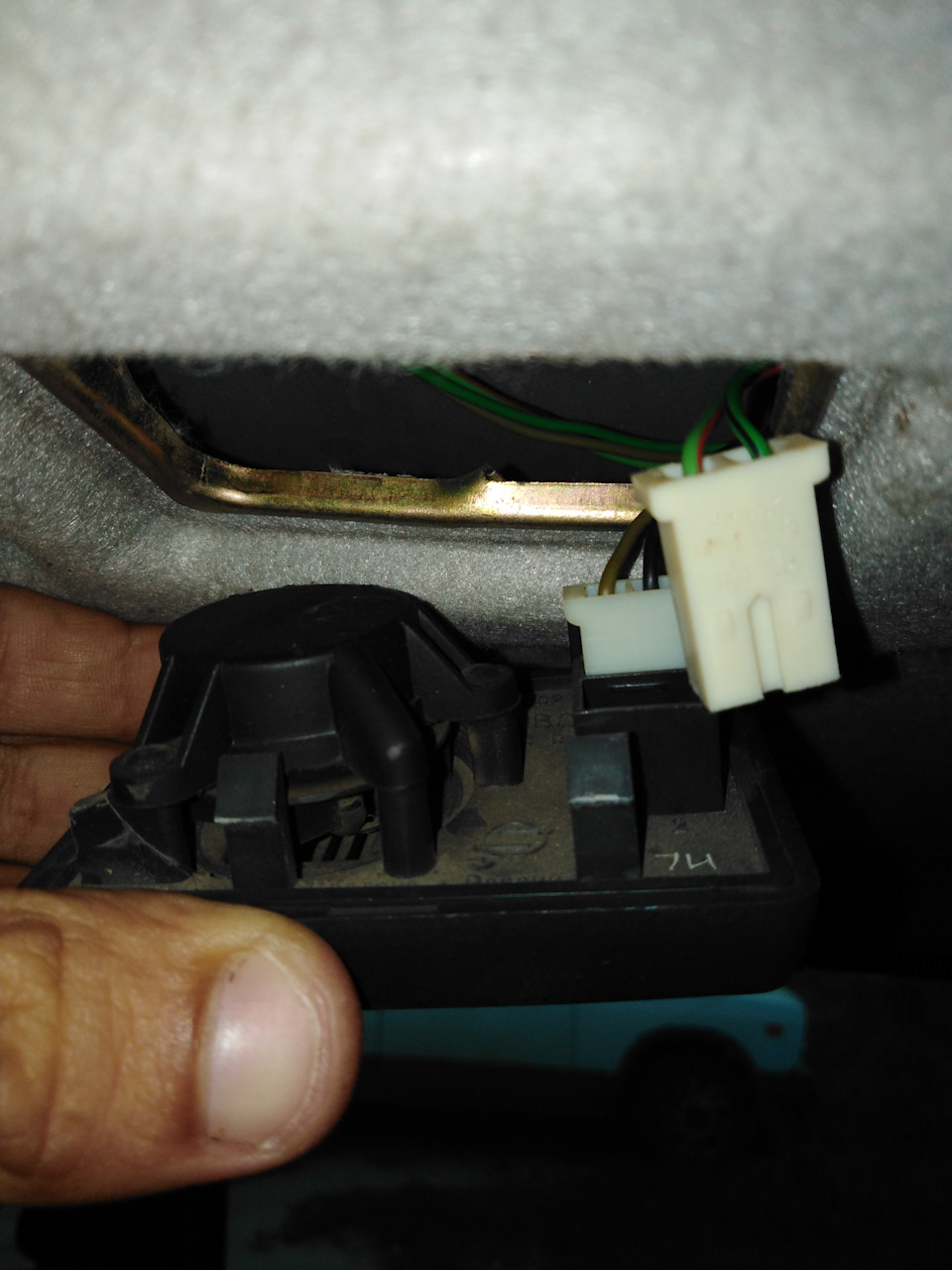

Вечер добрый друзья. Есть вопрос про датчик температуры салона который установлен в потолке… В нем 2 фишки подключения. У меня подключена только одна, если подключить вторую, то начинает жужжать моторчик в датчике когда температура установлена не самая холодная т. е. уличная, и не самая горячая) НО! Печка дует либо полностью горячим воздухом, либо уличным( почему? А когда только одна фишка подключена, то температурный режим переключается и дует как и положено по градусам. Вопрос… Почему так?( всем спасибо!)
Лада 2112 2007, двигатель бензиновый 1.6 л., 89 л. с., передний привод, механическая коробка передач — наблюдение
Машины в продаже
Комментарии 12
если жужжит и действует на нервы сними резинку держащую моторчик почисти его и смажь моторным маслом без фанатизма там мелкие дырки в нём это если не разберёшь его полностью а если удастся то тогда смажь якорь посадочные места простым мылом чуть разжижённым (отлично подходит Дав мыло )пыль не будет липнуть как к маслу и силикону и протри от грязи чёрный термодатчик под ним.
Или я туповат или лыжи не едут… ты ему поставил 24градуса, он гонит максимально горячий, нагнал температуру стал включать то холодный, перекрывая заслонку на печку, то горячий, открывая заслонку на печку и перекрывая чисто улицу…заставить его дуть с температурой в 22градуса или в 26 ты не сможешь, у него либо холодный либо горячий, просто по достижению температуры то горячий то холодный дует. Отключил фишку ушел в аварийный режим и всегда или холодно или горячо, промежуточного нет… с одной фишкой он не может переключаться по температуре никак…
Переключается. Если обе фишки подключены, то температуру не выставить ( если с холодного перевести допустим на 20, то так и продолжает дуть холодный поток пока полностью на горячую не включиш… И в обратную сторону точно так же до полностью холодного… Ждал, может одумается он. Но нет (так и дует либо горячий либо холодный. Без разницы открыты окна или нет
Обе подключены и всегда адекватно реагирует на переключения… долго объяснять что такое терморезистор и как он реагирует на температуру, просто замени его…
Да хер с ним тогда, не до этого пока что
Когда жужит, он работает, стоит у тебя не в упор горячий, он сам регулирует температуру, как нагонит он переключается в более холодный, а открой окно покурить, он сразу начнёт дуть тёплым.
а с 1 проводов он молчит потому что питания на него нет 😀
и печка работает постоянно в одном режиме как ты выставил сам.
Пробовал открывать окна, разницы никакой за поездку в 30км… Либо холодный дует либо горячий
Датчик температуры салона автомобиля ВАЗ 2110
Обогрев и вентиляция салона остаются неотъемлемой частью комфортного управления автомобилем. Датчик температуры салона ВАЗ 2110 относится к расходникам, требующим частой замены, поскольку отопительная система ВАЗ 2110 после пробега 20 000 км. начинает работать с перебоями. Как проверить деталь, провести ремонт и замену контроллера.
Функциональные особенности
Принцип работы системы контроля за температурой в салоне для ВАЗ 2110 и смежных моделей линейки основан на отслеживании сигналов, которые контроллер передает на ЭБУ автомобиля. В основе измерительного элемента лежит полупроводниковый термистор, работа основана на зависимости между температурой внешнего воздуха и сопротивлением чувствительного элемента.
Рабочий датчик настроен на диапазон температуры среды от 16–30 градусов по Цельсию. Чем выше температура окружающего воздуха, тем выше сопротивление элемента, на ЭБУ подается соответствующий импульс. После обработки сигнала блок управления подает команду на открытие/закрытие воздушных заслонок, увеличение/уменьшение теплоподачи в салон.
Неисправный датчик температуры в салоне ВАЗ 2110 имеет увеличенное сопротивление на обмотке, и подает некорректные сигналы на ЭБУ. Расположен элемент в блоке обшивки потолка, рядом с освещением салона.
Признаки и причины неисправности
Конструктивно датчик температуры состоит из чувствительного элемента, который расположен на плате электромотора, который включает вентилятор контроллера. Вентилятор необходим, чтобы отследить температуру среды с погрешностью 1–2 градус. Поскольку датчик является компонентом электроцепи авто, на его работу влияет состояние проводки, клемм, целостность разъема. Характерные признаки поломки контроллера.
Проверка настроек
Перед заменой необходимо проверить настройки в системе обогрева и вентиляции салона. В 20 % случаев некорректные заданные параметры причина того, что летом в авто плохо работает кондиционер, а зимой печка.
Для этого необходимо закрыть двери и окна в авто и задать определенный температурный режим в салоне, например 25 градусов. Возле датчика установить градусник. Через 15 минут проверить показатель термометра. Если разница более, чем в 1 градус проводят настройку датчика через винт регулировки на приборе. Прокручивание по часовой увеличит диапазон, против часовой стрелки снизит максимальный порог температуры.
Как провести замену
Для ВАЗ 2110 элемент монтируется к обшивке потолка на четыре защелки. Процесс демонтажа по шагам.
Если датчик жужжал, ремонт оборудования проводить нецелесообразно, контроллер меняют на новый. Если после визуального осмотра поломка не обнаружена, все контакты чистые, проводка в норме датчик проверяют мультиметром. Тестер переводят в режим измерения сопротивления и отслеживают сигнал от контакта 1 и 2.
Нулевое сопротивление свидетельствует, что элемент не рабочий. Если прибор показал сопротивление от 0.2 Ом, датчик необходимо положить на 5 минут в морозильную камеру. Повторное измерение сопротивление на рабочем датчике будет находиться в пределах от 2–3 ОМ, то есть увеличится минимум в 10 раз.
Замена расходника проводится самостоятельно и требует 5 минут. Из инструментов потребуется только отвертка с плоским жалом. Стоимость контроллера достаточно бюджетная, от 300 руб. срок работы от 1 года, поэтому ремонт элемента не проводят.
Видео по теме
Датчик температуры салона №162
Всем привет)
И так начнем… В прошлом году заметил жужжание (потом писк) откуда-то сзади около плафона подсветки салона. Потом порывшись в интернете выяснил, что это датчик температуры салона. Было решено просто смазать сам моторчик, который находится внутри датчика Нужна помощь! И вроде бы он меня не беспокоил больше. Но с наступлением холодов он опять запел свою «песню». Захотел опять разобрать его и смазать, но нечаянно на хрен порвал провода идущие к моторчику. Так и ездил, пока не увидел такой датчик всего за 270 рублей.
Я нашел единственное отличие нового датчика от старого в том, что круглая площадка в которую вмонтирован вентилятор выполнена из резины (своего рода демпфер), а старого полностью пластиковая.
А теперь немного информации для людей которые советуют: отключи мол его и все, он совсем не нужен!
Управление отопительной системой в машинах 2110-12 осуществляется сигнальным способом. Импульсы идут от электроуправленческого блока. Температура является фактором, затрагивающим каждую систему, контролируемую блоком. Суть его работы состоит в сравнивании показателей на датчике (16-30°С) с реальной интенсивностью тепла, которая им и измеряется.
При выявлении температурной разницы включается мотор. Его функция состоит в изменении потока теплого воздуха с применением заслонок и скорости оборотов вентилятора. Датчик температуры воздуха в салоне представляет собой термистор или полупроводниковый резистор, который имеет тесную взаимосвязь между тепловым состоянием и сопротивлением. С управленческого электроблока на данное устройство поступает напряжение сквозь резистор, находящийся внутри.
Один из наиболее традиционных дефектов этого прибора, работающего на базе полупроводникового термистора, состоит в несоответствии значений температуры наружной части и сопротивления. Для исправления этой разбежности нужно знать основные особенности его работы. Обычно указанный дефект проявляется в стремительном возрастании удельного сопротивления при небольших колебаниях степени нагретости наружной части.
Кроме этого бывает обрыв в электроцепи чувствительного элемента непосредственно преобразователя, из-за чего придется купить новый датчик температуры салона. Периодически возникает ситуация, при которой тепловое состояние оболочки прибора варьируется в некотором небольшом диапазоне, а сопротивление непропорционально возрастает вместе с напряжением. В результате этого тепло, вычисленное блоком, оказывается меньшим, чем в реальности.
В случае, когда разница в температурных показателях становится существенной, командный блок оценивает это как поступление холодного воздушного потока, и снижает его количество, параллельно добавляя топлива.
Датчик температуры салона ВАЗ 2110 установлен вблизи плафона. При возникновении неисправностей данного прибора может потребоваться его замена. Для этого следует иметь доступ к рабочему механизму. Можно произвести замену самостоятельно, либо воспользоваться услугой в автосервисе. Хотя не стоит спешить в однозначном решении этого вопроса.
При обнаружении сбоев в системе первым делом необходимо перепроверить, насколько правильно она настроена. Для этого при закрытых окнах и дверях нужно задать температурный режим на пару градусов выше имеющегося. Затем поставить термометр непосредственно возле преобразователя. По истечении четверти часа следует еще раз посмотреть показания.
Если возникла разбежность между показаниями термометра и заданной температуры, можно подстроить прибор, используя винт регулирования на контролере. Обороты по часовой стрелке увеличивают ее показания и наоборот.
Но при неудачной попытке наладить систему следует поискать другую причину. Ею может стать отказ блока команды, микрометра регулирования заслонкой, термодатчика. Из всех перечисленных приборов последний хоть и относится к малонадежным, все же есть самым доступным при демонтировании, проверке и возможной замене.
Поскольку он располагается близко к осветительному плафону и прикрепляется к драпировке четырьмя защелками, то снять его с применением отвертки не составит особого труда. Затем нужно отключить пару колодок соединения. Только после этих манипуляций устройство будет демонтировано. При наличии нового прибора следует установить его в обратном порядке.
Хотя совсем несложно перепроверить старый измеритель. С помощью самого простого мультиметра при комнатной температуре следует произвести замер сопротивления между контактами 1 и 2. Потом положить на пару минут датчик в холодильник и опять сделать замер. При исправном состоянии преобразователя сопротивление на омметре должно показать значительное возрастание.
При отсутствии показателей можно снять крышку и произвести осмотр платы печати. Существует реальный шанс восстановления механизма при проверке контактов.
В процессе эксплуатации этого прибора иногда случаются незначительные поломки. Например, датчик температуры салона «жужжит». Для устранения этой проблемы следует знать, что данное устройство оснащено вентилятором, который помогает быстро и достоверно определить уровень температуры в автосалоне. Своеобразный назойливый звук появляется, если на оси вентилируемого устройства высыхает смазка. Для устранения дефекта достаточно нанести 2-3 капли масла.
При отключении вентилятора с сохранением датчика в подключенном состоянии климатический контроль будет довольно грубым. Печка будет работать даже без измерителя температуры. Собственно датчик осуществляет управление воздушной заслонкой через климатконтрольный блок.
В противоположных положениях температурного регулятора блока управления вентилятор и датчик находятся в выключенном состоянии. Перевод влево дает холод, направо – режим обогрева. Заслонка в таких случаях будет или полностью открыта, или закрыта. Вентилятор при этом не будет издавать неприятного «жужжания».
Ремонт и замена датчика температуры салона ВАЗ 2112
Надо наверстывать упущенное, поэтому вот новая запись в БЖ.
Пришло время мне заменить датчик температуры салона, т.к. он стал издавать неприятные звуки, для тех кто не в курсе, это такая черная коробочка на потолке, выполняющая неизвестную функцию))
Немного теории, напишу для чего нужен этот датчик, поскольку не многие вдавались в подробности его работы.
Датчик температуры имеет, грубо говоря, моторчик с лопастями, выполняющий функцию небольшого вентилятора, а также термодатчик, на который вентилятор подает воздух. На блоке САУО (блоке печки) имеется возможность выставлять нужную температуру от 16 до 28 градусов по Цельсию. Это сделано не просто так и это не тоже самое как на грантах и калинах без кондея на блоке синяя и красная полоса. Если на блоке САУО будет выставлена температура, например, 20 градусов, то данная температура будет поддерживаться в салоне, т.е. при необходимости заслонка будет открываться или закрываться, охлаждая салон или подогревая, чтобы температура сохранялась в пределах 20 градусов (при условии если температура на улице не выше тех же 20 градусов, или если у вас стоит кондей). Т.е. имеем принцип работы простейшего однозонного климат-контроля, только без кондиционера)) Хотя у некоторых он есть) И функцию поддержания температуры в салоне выполняет именно этот датчик температуры на потолке. Если имеем печку старого образца, то там в режиме работы мотора печки «А» имеем еще и автоматическую регулировку скорости мотора отопителя.
Итак, заказал я датчик на exist.ru, хотел сначала просто купить в БИ-БИ, но там совсем неадекватный ценник на него в 950 руб. На exist.ru датчик мне обошелся в 200 руб.
Получил вот такую коробочку с датчиком.
Но, после установки в авто, датчик оказался нерабочим. Придя домой и разобрав его заметил, что одна дорожка на плате непротравлена, на ней обрыв, а также вообще пайка просто ужас…
Дорожку я спаял перемычкой и при проверке датчика дома он заработал, однако, в авто он по-прежнему не подавал признаков жизни. Поскольку старый датчик громко жужжит и на нем отломан кусок пластика, которым он крепится к потолку, но в нем живая плата, я решил перепаять старую плату в новый корпус датчика с новым моторчиком.
Пересадка прошла успешно, датчик рабочий, моторчик не жужжит, все гуд и по деньгам 200 руб).
