Температура воздуха на впуске

Toyota Corolla 2005, двигатель бензиновый 1.6 л., 110 л. с., передний привод, автоматическая коробка передач — наблюдение

Машины в продаже

Комментарии 59

Тоже свои глянул. Заслонка электронная.

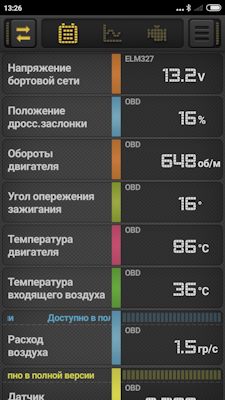

Мне совсем не нравятся 13,2 вольт в борт сети.
Я бы принял меры.

Под нагрузкой (свет, карлсон, АБС) на ХХ падает с 13,7 до 13,4 (13,2 очень редко). Плавающие обороты по этой же причине.
А проблема в регуляторе генератора. Дать зимой прикурить другому-это погубить свой генератор.

Есть правило: машина от которой прикуривают должна быть заглушена. Перед попыткой запуска накинуть провода и дать поработать мин 10 и заглушить, чтобы его севший акб подзарядился. Либо не давать прикурить.
У меня реле Transpo под нагрузкой не меньше 13,9-14,1.
Без нагрузки 14,4-14,7

на бошевский генератор такого реле нет

Для сравнения сейчас на улице +12 где-то

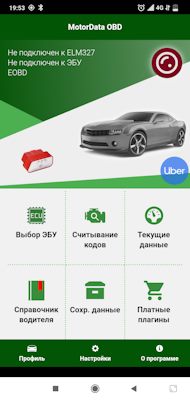

Здравствуйте Алиса. Мне понравилось приложение которое показано у вас на скринах как оно называется? И еще как называется EOBD?

Да тут чет все показания не в норме 🙂
Расход наверно большой не?
Нужно смотреть электрику, потому что температура не реальная, расход воздуха не реальный, проверьте опорное напряжение в фишке датчика температуры, должно быть 5в

Расход 12-14 литров газа, город

Я не знаю что такое газ 🙂 и судить не могу, вижу только кругом не верные циферки, и тут одно из двух у вас умер датчик температуры воздуха на впуске, дмрв, датчик положения дроссельной заслонки либо какой то трабл с электрикой или мозгом что опорное напряжение не 5в, а около 3.5 наверно

3zz дросель при прогреве 18, после на ХХ 16,5(ниже не припомню).
t забора максимум 20-25.

у меня дросель13.3% на холостом мотор 1нз

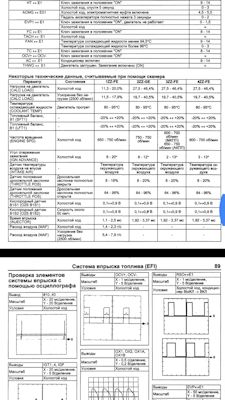

Страница из книги с диапазонами

Практически все показания работы системы либо ввше либо ниже нормы… Расход вбираемого воздуха примерно должно быть равно объему двигателя. Температура вбираемого воздуха ну никогда даже в +30 с простоями до 60 градусов не лезла. Вердикт: помыть попробовать ДМРВ и ДЗ почистить с последующей адаитацией, если конечно электронная заслонка. Хотя тут кратковременная и долговременная коррекция далеко не в пределах нормы… Но эти нормы могут убежать опять же из за ДМРВ (это один из вариантов)

А если после мытья не нормализуются кратковременная и долговременная коррекция, то как можно это исправить?

www.drive2.ru/b/1604825/ подчерпнул для себя хорошую информацию по этой ссылке. Там пишут возможные причины отклонений коррекции топлива.

А если после мытья не нормализуются кратковременная и долговременная коррекция, то как можно это исправить?

Практически все показания работы системы либо ввше либо ниже нормы… Расход вбираемого воздуха примерно должно быть равно объему двигателя. Температура вбираемого воздуха ну никогда даже в +30 с простоями до 60 градусов не лезла. Вердикт: помыть попробовать ДМРВ и ДЗ почистить с последующей адаитацией, если конечно электронная заслонка. Хотя тут кратковременная и долговременная коррекция далеко не в пределах нормы… Но эти нормы могут убежать опять же из за ДМРВ (это один из вариантов)

Помыла дмрв ( он грязный капец был ) и температура при движении отличается максимум на 5+ градусов, но в пробке снова 60 показывало при температуре на улице 25+

Источник

Датчик температуры всасываемого воздуха: проверка, устройство

Современные автомобили содержат большое число средств автоматизации и контроля работы оборудования. Одним из таких устройство является датчик температуры всасываемого воздуха (ДТВВ), контролирующий состояние поступающих воздушных масс из окружающей среды. Что представляет собой это устройство, и с какими неисправностями может столкнуться автовладелец, мы рассмотрим в данной статье.

Назначение и расположение

Термодатчик предназначен для контроля температуры воздуха, поступающего воздуха из окружающей среды. В зависимости от температуры воздуха, изменяется состояние воздушно-топливной смеси и температура ее вспышки в цилиндре. В случае чрезмерного остывания или нагрева воздуха на улице режим движения автомобиля может существенно отличаться. Датчик реагирует на изменение температуры и посылает сигнал на блок управления для изменения действующих параметров работы.

Поэтому прямая функция датчика температуры всасываемого воздуха заключается в измерении текущих параметров. Косвенно он предназначен для повышения или уменьшения объема подаваемой топливной смеси в соответствии с внешними факторами.

Такой датчик температуры устанавливается в системе подачи воздуха автомобиля. Как правило, он располагается в непосредственной близи от воздушного фильтра или на его корпусе, в некоторых моделях может располагаться во впускном коллекторе.

Рис. 1. Место установки датчика воздуха

Способ расположения предусматривает направление чувствительного элемента в струю воздушного потока. Поэтому место установки должно предусматривать четкую фиксацию, так как при смещении сенсора в посадочном отверстии вы получите нечеткие показания.

Устройство и принцип работы

Для лучшего понимания возможных неисправностей и сбоев в работе необходимо разобраться в его устройстве и принципе действия.

Конструктивно датчик температуры для контроля всасываемого воздуха состоит из:

Заметьте, для плотного прилегания датчика к монтируемой поверхности между ними располагается уплотнительное кольцо. В противном случае произойдет утечка воздуха из системы.

Принцип работы датчика температуры всасываемого воздуха основывается на показаниях термистора с отрицательным температурным коэффициентом. В соответствии с п.23 ГОСТ 21414-75 это такой нелинейный элемент, омическое сопротивление которого снижается по мере нагревания самого термистора. Положение датчика выбирается таким образом, чтобы сенсор взаимодействовал с движущимся воздухом напрямую, в остальном работа происходит следующим образом:

Рис. 3. Принцип работы датчика температуры всасываемого воздуха

Как видите на рисунке выше, при движении потока всасываемого в систему воздуха, он напрямую воздействует на датчик, обтекая терморезистор. В начале запуска двигателя воздух в патрубке будет холодным и при взаимодействии с термистором его сопротивление будет в пределах нескольких кОм. В случае повышения температуры воздуха в системе сопротивление датчика начнет снижаться, уменьшиться величина падения напряжения и увеличится сила тока. Как только параметр достигнет установленного предела, в цепи управления начнет протекать ток достаточный для команды блоку управления.

В случае прохождения холодного воздуха возникает утяжеляющий эффект, которые требует впрыска большего объема горючего в цилиндр для поддержания нормального режима работы. При повышении температуры, датчик отреагирует пропорциональным снижением сопротивления, и блок управления даст команду на сужение форсунок и уменьшение объема впрыскиваемого топлива. Таким образом осуществляется корректировка работы мотора, в зависимости от температуры подаваемого воздуха. Однако система может давать сбои, существенно отражающиеся на работе транспортного средства.

Признаки и причины неисправности

Для своевременного выявления неполадок, связанных как с самим датчиком, так и с работой системы подачи воздуха. Наиболее распространенными признаками неисправности датчика температуры являются:

Причиной возникновения таких факторов могут быть различные неисправности, как в самом датчике, так и в сопутствующих элементах системы подачи воздуха. Среди причин у автомобилистов часто выявляются:

Также заметьте, что причина может быть в засорении фильтра и ухудшении проходимости системы. Но для определения конкретной неисправности необходимо провести диагностику.

Диагностика и замена

Для проверки работоспособности датчика температуры можно воспользоваться как простыми методами, доступными в домашних условиях, так и прибегнуть к помощи СТО. Если вы решили диагностировать устройство самостоятельно, вам понадобиться обзавестись, хотя бы простейшим мультиметром. Процесс проверки состоит из следующих этапов:

Если двигатель только заглушили и вы не знаете величину температуры, можете извлечь датчик и принудительно охладить его.

К примеру, рассмотрим ряд температур для датчика от Лада Приора, приведенный в таблице ниже:

Таблица: зависимость сопротивления датчика от температуры

Как видите, при измерении сопротивления у холодного датчика, температура которого составляет 0 °С мультиметр выдаст 5,5 кОм. Если сенсор нагреть до +70 °С, то сопротивление составит около 450 Ом. В противном случае устройство неисправно и не может правильно показывать температуру воздуха и требует замены.

Чтобы заменить вышедший со строя датчик температуры, вам необходимо выполнить несколько простых действий. Отключите шнур питания от сенсора и выкрутите его из посадочного места.

Рис. 8. Выкрутите датчик при помощи ключа

Установите в посадочное место новый датчик температуры и плотно закрутите его в корпус. Подключите разъем к блоку контактов – устройство готово к эксплуатации.

Как выбрать новый датчик?

Рядовой автомобилист может потратить уйму времени на поиски нужного сенсора всасываемого воздуха по каталогам интернет магазинов, теряясь в существующем изобилии предложений. Так как неправильно выбранное устройство может не только отказаться взаимодействовать с системами автомобиля, но и не поместиться в посадочное отверстие.

Поэтому при выборе обязательно учитывайте:

Такой подход позволит минимизировать вероятность ошибки и предоставит продавцу максимум необходимой информации. Но, если вы новичок, и плохо разбираетесь в подобных вопросах, куда проще будет выбрать нужную модель с помощью VIN-коду.

VIN-код представляет собой уникальный шифр, присущий исключительно вашему прибору. Если вы подберете для замены новый сенсор по VIN-коду, то вероятность ошибки сводится к нулю. Это наиболее точный метод выбора оборудования для вашего авто. Однако, если выбор изделия упирается в нескольких производителей, стоит рассмотреть наиболее известных из них.

Среди зарубежных компаний, выпускающих сенсоры температуры всасываемого воздуха, лучшим качеством обладают японские и германские производители. Среди которых можно выделить Denso, Bosch, Borsehung, но и цена таких моделей относится к премиальному сегменту. Если вы ищите более демократичный вариант, то обратите внимание на отечественную компанию Энергомаш, тайваньскую фирму Vika или итальянский Facet.

Источник

Что это за датчик ДТВВ: где находится и как работает

Автомобильный двигатель по принципам организации своей работы давно превратился в компьютеризированную установку. Здесь есть центральный процессор с различными видами памяти и развитая периферия с датчиками и исполнительными устройствами. Один из источников входящей информации – это датчик температуры всасываемого воздуха (ДТВВ). Он играет значительную роль в оптимизации горения в цилиндрах.

Зачем нужен датчик температуры всасываемого воздуха

Для обеспечения минимального расхода топлива при максимальной отдаче управляющий контроллер должен знать, сколько воздуха поступает в цилиндры. Узнать это можно разными способами, от прямого замера массы до косвенного в случае отказа оборудования.

Нечто промежуточное – это расчёт по данным давления во впускном коллекторе и температуры газа. Хотя при прямых замерах температура также учитывается.

Нагретый воздух имеет меньшую плотность. То есть при том же всасываемом объёме масса кислорода уменьшается. А именно он отвечает за полноту сгорания топлива.

Некоторая коррекция производится по наличию избыточного кислорода в выхлопных газах, для чего есть соответствующий датчик, но и для его нормальной работы нужен предварительный максимально точный расчёт, а без знания температуры измерять только объём недостаточно, возникнет ошибка по плотности газа.

Место расположения

ДТВВ устанавливается на пути проходящего через впускной тракт газа. В системах с массовым расходомером он конструктивно объединён с ДМРВ, в прочих представляет собой самостоятельный прибор.

Чувствительный элемент ДТВВ выступает в поток воздуха из стенки впускного трубопровода, а наружу выходит часть его корпуса с электрическим разъёмом. Провода идут непосредственно к электронному блоку управления (ЭБУ). Температура измеряется до прохождения воздуха через дроссельную заслонку.

Устройство

В датчике применён полупроводниковый чувствительный элемент, работающий как терморезистор. Обычные проводники с нагревом увеличивают своё сопротивление, а данное вещество уменьшает. Приняты меры, чтобы сопротивление изменялось значительно, так проще обеспечивать нужную погрешность измерения.

Конструктивно ДТВВ достаточно прост, он содержит:

Зависимость сопротивления от температуры известна и нормализована в виде калибровочной таблицы. Каждому значению одного параметра соответствует величина другого, эти данные заносятся в карты прошивки ЭБУ.

Для измерения сопротивления используется подача тока в ДТВВ через резистор известного номинала, установленный в ЭБУ и подключённый к стабилизированному напряжению питания 5 Вольт.

Прохождение тока через чувствительный элемент вызывает падение на нём напряжения, которое и измеряется входным драйвером ЭБУ.

В его состав входит аналого-цифровой преобразователь, процессор получает уже понятное ему кодированное значение температуры. Остаётся только преобразовать его в нужный формат через кодовую таблицу.

Признаки неисправности

Когда ЭБУ получает заведомо неверные показания от ДТВВ, он не может правильно отрегулировать состав смеси. Если контроллер заметил ошибку, то есть она с большим отклонением отличается от предполагаемой, то будет включён аварийный режим, данные о массе всасываемого воздуха станут определяться косвенно, по данным прочих датчиков.

Независимо от того, замечена ошибка или нет, режим работы двигателя нарушится. Симптомы будут типовыми, которые образуются в любом другом случае отклонения состава смеси от идеального:

Определение конкретной причины происходит при комплексной диагностике двигателя. Наводящим указанием станет выставление кода ошибки, обрыв или замыкание ДТВВ. Если ошибка самодиагностикой пока не обнаружена, то датчик проверяется более точными замерами.

Проверка ДТВВ

Поскольку характеристика каждого конкретного ДТВВ известна, то достаточно будет только снять с него разъём и замерить сопротивление обычным мультиметром в режиме омметра.

По таблице находится нужная величина и сравнивается с реальной. Нагревая или охлаждая ДТВВ с контрольным термометром можно оценить результаты в нескольких точках.

При наличии подключённого сканера то же самое можно проделать, считывая показания с ЭБУ. Они выводятся на экран уже в градусах, что упрощает задачу.

Например, если машина стояла с выключенным двигателем достаточно долго, то показания всех температурных датчиков, в том числе и ДТВВ должны примерно выглядеть одинаково.

Температура во всех точках такого мотора выравнивается. Выпадающий из общего ряда прибор скорее всего неисправен, это может относиться и к его проводке, что уже можно уточнить тем же мультиметром. Не забывая, что ЭБУ в свою очередь должен подать на разъём ДТВВ напряжение 5 Вольт через ограничивающий резистор.

Источник

Неправильные показания ДТВВ(Датчик Температуры Впускного Воздуха)

Всем привет.
Продолжаю искать причины неровной работы двигателя(Дрож на холостых, толчки при переключениях и конечно же аппетит)Прошивка помогла но полностью проблемы не ушли…
Заметил что температуру впуска показывает с завышением на 10*
Снял, проверил сопротивление, все точно- врет!
Датчик очень важный, ниже приведу вырезку из статьи…ОСТОРОЖНО!МНОГО БУКВ)
В конструкции автомобиля предусмотрена электронная система управления двигателем, все элементы которой оказывают влияние на рабочие процессы мотора и всего транспортного средства. Поломка датчика температуры всасываемого воздуха (ДТВВ), который является важной деталью системы, может серьезно отразиться на функционировании всего двигателя.
Датчик температуры воздуха вмонтирован во впускном коллекторе и служит для измерения температурных показаний всасываемого в двигатель воздуха.
Устройство представляет собой термистор, то есть полупроводниковый терморезистор, имеющий отрицательную зависимость электрического сопротивления от температуры. На практике это значит, что при повышении температурных показателей электрическое сопротивление резистора уменьшается, а при понижении – сопротивление увеличивается.
На датчик температуры впускного воздуха подается напряжение 5 В, затем электронный блок управления системы (ЭБУ) получает обратный сигнал возврата напряжения, которое зависит от температуры входящего воздуха. Система рассчитывает ее значение по величине изменения напряжения на термисторе и управляет шириной передаваемого на форсунки импульса, контролируя таким образом количество впрыскиваемого в двигатель топлива. В холодную погоду для поддержания баланса воздушно-топливной массы двигателя необходимо больше топлива.
На что влияет датчик температуры всасываемого воздуха? На основе полученных с прибора данных осуществляется управление практически всеми системами автомобиля, контролируемыми ЭБУ. Поэтому повреждение датчика всасываемого воздуха может иметь самые разные последствия. Например, сильно увеличивается расход топлива, у двигателя появится жесткий холостой ход. Кроме того, неисправность этого прибора увеличивает риск детонации двигателя автомобиля.

-работа мотора на холостом ходу нестабильна, с перебоями;
-регистрация в журнале кода неисправности, сигнал контрольной лампочки двигателя;
-уменьшение мощности двигателя;
-невозможно завести двигатель.
Как проверить?
При выключенном зажигании отсоединяем колодку жгута проводов системы управления двигателем от датчика температуры воздуха.
Подсоединяем щупы тестера к выводам «1» и «2» колодки жгута проводов.
При включенном зажигании напряжение должно быть равным 4,5–5,5 В. В противном случае проверяем исправность цепей (обрыв и замыкание на «массу») между выводом «2» колодки жгута проводов системы управления двигателем и выводом «М7» колодки жгута ЭБУ, а также между выводом «1» колодки жгута проводов системы управления двигателем и выводом «М64» колодки жгута ЭБУ. При исправных цепях и отсутствии напряжения — неисправен ЭБУ.

Для проверки датчика температуры воздуха тестером измеряем сопротивление между его выводами при разных значениях температуры воздуха в шланге подвода воздуха к дроссельному узлу (прогретого и непрогретого двигателя). При этом термометром измеряем температуру окружающего воздуха в шланге рядом с датчиком. Полученные значения сопротивлений сравниваем с контрольными (см. таблицу).

Далее пишут…Неисправный датчик температуры воздуха во впускном трубопроводе заменяем новым вместе со шлангом подвода воздуха к дроссельному узлу.Зачем? мы же Русские)
Если гофра целая.Берем любой аэрозольный очиститель.

Источник

датчик температуры воздуха на впуске

самодиагностика говорит ошибку 24!
что вообще за конструкция?соорудили это до меня!датчик походу не работает

Комментарии 23

у меня его вообще выкинули=)))

поздравляю) зима/лето расход радует?)))и чек постоянно горит, да?)

поздравляю) зима/лето расход радует?)))и чек постоянно горит, да?)

нет, не горит чек, но он работает, расход в норм режиме 8 л по городу

дай Бог)Обычно летом начинает богатить смесь зимой обедняет. в обоих случаях машина кушает бенз) и едет плохо. а вот почему чек не горит — странно)

мне кажется в системе что-то намутили, прошлыми владельцами были пенсионеры…

чё за хрень прикручена там не знаю)) темпер воздуха правильно на фото, 2 провода, красный и коричневй, коричневый масса, красный сигнал судя по всему, по хорошему оба провода выходят с мозга. никакой массы на корпус быть не должно!

ты прав, у датчиков своя масса внутри эбу, чтобы уменьшить помехи от борт сети.

это разве температура воздуха? не расходомер? а что за система ХЗ…может обманка какая то…

мне кажется как раз и из-за него непонятки.куда копать хз

там в термоусадке не резистор случаем припаян?если да, то у тебя эбу видит не правильную температуру входящего воздуха, отсюда ошибка.в программе эбу заложена тарировка сопротивления датчика входящего воздуха(датчик меняет своё сопротивление в зависимости от температуры воздуха)добавив сопротивление в его цепь, в эбу будут посылаться заведомо не верные данные о температуре всасываемого воздуха, отсюда могут быть проблемы в работе двигателя, например перелив топлива.

ну мне не понятно зачем это делалось.что посоветуешь?все припаять на свое место?

почитай мануал, если там есть проверка сопротивления датчика тестером, то померяй.можешь попробовать припаять провод на место.

ну мне не понятно зачем это делалось.что посоветуешь?все припаять на свое место?

это обманка, она должна показывать низкую температуру входящего воздуха, чтобы эбу лил больше топлива
