Глохнет, не едет, детонирует: что такое датчик положения коленчатого вала и как его проверить?
Почему-то мне хорошо запомнилось, как на заре появления инжекторных моторов в России датчиком положения коленвала пугали фанатов карбюраторов. Мол, вот отвалится один датчик (а он обязательно отвалится, потому что «электрический»), и встанешь ты на своём «ынжекторе» посреди дороги. И мотор потом не запустишь. Прошли уже не годы, а целые десятилетия, но этот датчик так и не стал главной головной болью владельцев инжекторных машин. Что же получается, зря пугали? И да, и нет. Обездвижить машину ДПКВ иногда действительно может, но делает это очень редко. Потому что ломаться там, если честно, нечему. Почти нечему.
Так точно!
Для чего нужен датчик положения коленвала? Ответ кроется в его названии: определять положение коленвала. Вот так просто, да. Но кроме этого тот же датчик определяет ещё одну важную деталь – момент прохождения поршнями верхних и нижних мёртвых точек. Делает он это, конечно, не сам – всё считает ЭБУ. Но без него получать эти данные просто невозможно. На всякий случай скажем несколько слов о том, зачем блоку управления эти данные нужны и как он их использует.
Несмотря на кажущуюся скудность информации, которую передаёт ДПКВ, она крайне необходима для регулировки блоком сразу нескольких параметров. Во-первых, это, конечно же, время подачи топлива. Кстати, тут как раз важно определить момент прохождения мёртвых точек. Во-вторых, это угол опережения зажигания. В-третьих, не без участия ДПКВ определяется количество поданного топлива. И, наконец, этот датчик нужен для синхронизации работы коленвала и распредвалов и для нормального функционирования адсорбера (если быть точнее – его клапана). Если всё суммировать, то датчик положения коленвала – один из основных датчиков, сигнал с которого требуется ЭБУ для корректного управления зажиганием. Конечно же, им одним дело не ограничивается, без него мотор нормально работать тоже не может. А иногда – и вообще просто работать, хотя бы как-то. Ведь если ЭБУ не знает, в какой момент ему следует подать напряжение на свечи зажигания или велеть форсункам впрыснуть очередную дозу топлива, куда деваться мотору? Только глохнуть.
Собственно, обычно так и происходит. Дело осложняется тем, что ДПКВ практически не умеет «глючить» в силу своей простоты. Так что если он умирает, то делает это полностью. Одно из наименее тяжёлых последствий – это появляющаяся ошибка фаз (например, Р0016). Разумеется, при этой ошибке в первую очередь возникает желание проверить механизм газораспределения (может быть, растянулась цепь, перескочил ремень ГРМ или что-то не так с натяжителем или успокоителем цепи или с демпфером шкива коленвала). Но эту ошибку вполне может зажечь и ДПКВ.
В один момент ЭБУ видит, что сигнал с датчика расположения распредвала не совпадает с сигналом датчика положения коленвала. При нормальной работе пики на осциллограмме должны совпадать через раз, так как за два оборота коленвала распредвал сделает только один оборот. Если же при наложении двух сигналов замечается рассинхронизация, появляется ошибка фаз. Таким образом, ЭБУ не только управляет зажиганием и впрыском, но и проводит своеобразную самодиагностику, проверяя синхронизацию фаз. И ДПКВ – один из элементов, который в ходе этой самодиагностики проходит постоянную проверку. Каким-то образом искажать или переносить сигнал во времени этот датчик не может, и единственная его неисправность – полное отсутствие сигнала.
Свет, магнит и Холл
Существует три типа ДПКВ: оптический, индукционный (магнитный) и датчик, основанный на эффекте Холла (иногда его так и называют – датчик Холла). Для работы каждому датчику нужна ещё одна деталь – задающий (или реперный) диск, который стоит либо на шкиве коленвала, либо прямо на его носке. Задача реперного диска: вращаться с той же скоростью, что и коленвал, и подавать сигналы о каждом обороте датчику.
Оптический датчик используется реже остальных. Он состоит из двух частей: из источника света и его приёмника. Обычно это светодиод и фотодиод соответственно. При вращении задающий диск в определённый момент перекрывает светодиод, и фотодиод фиксирует изменение сигнала. Недостаток этого типа датчика очевиден: если он покроется пылью или грязью, то работать не будет. Намного проще и надёжнее работает индукционный датчик.
Это всего лишь катушка с магнитным сердечником и обмоткой. В момент прохождения метки реперного диска рядом с датчиком, около сердечника, изменяется магнитное поле, а в обмотке появляется ток. Ну, а ток – это и есть тот сигнал, которого так ждёт ЭБУ. Индукционные датчики – наиболее популярные. Они надёжные, простые, недорогие и почти безотказные.
Датчик Холла – он и есть датчик Холла. В корпусе с магнитопроводами стоят микросхемы, а реперный диск для такого датчика отличается намагниченными зубцами. Дальше всё понятно: намагниченный зубец проходит около датчика, возникает ток, ЭБУ получает сигнал. Теоретически это наиболее продвинутый датчик, хотя и более сложный. Хотя бы по одной причине: ему нужно питание, а значит, и проводов к нему идёт больше. Зато он очень точный.
Думаю, надо сказать несколько слов и о задающих дисках. Обычно это простой зубчатый диск, у которого отсутствует пара зубчиков. Обычно общее количество зубцов – 60. Таким образом, каждый зубец отмеряет 6 градусов вращения (6х60=360, полный оборот). Такие диски называют дисками типа 60-2 (без двух зубчиков). Но иногда встречаются диски, у которых нет ещё двух зубов на противоположенной стороне (через 180 градусов). Их называют тип 60-2-2.
Если с материалом для оптических и индукционных датчиков обычно не заморачиваются (их часто отливают из стали вместе со шкивом коленвала), то диски для датчика Холла немного сложнее из-за необходимости ставить в зубцы магниты. Поэтому они обычно пластмассовые.
Дёргается, не едет, не запускается
На всякий случай опишем симптомы выхода из строя ДПКВ. Как я уже говорил, машина не будет нормально ехать или пуск мотора может быть вообще невозможен. Кроме того, это тот редкий случай, когда мотор может глохнуть прямо на ходу без видимых причин.
Так как неработающий ДПКВ вносит изменения в работу системы зажигания, то возможна детонация (особенно под нагрузкой). На холостых мотор может работать неустойчиво, могут плавать обороты. Одним словом, букет последствий большой и неприятный. И вряд ли получится разобраться со всем этим набором без диагностики. Но у ДПКВ есть одна приятная особенность: часто его можно очень легко снять, а вместо него поставить новый. Чаще всего даже не придётся стирать ошибки или совершать другие действия со сканером: если мотор заработал, дело в этом датчике. Это, конечно, хорошо, но вряд ли у кого-то дома лежит запас ДПКВ. Может, есть способ проверить его без замены? И даже без сканера? Да, такой способ есть.
Малой кровью
Пальцем, конечно, ДПКВ не проверишь, понадобится хотя бы мультиметр. И проверить так можно только наиболее распространённый индукционный датчик. Способ очень простой: выставляем мультиметр в режим омметра и проверяем сопротивление катушки. Оно у датчиков бывает разным, но приблизительное значение сопротивления катушки – от 500 Ом до 1 кОм. Само собой, перед замером желательно найти точное значение того датчика, который стоит на конкретном автомобиле. Но в целом можно ориентироваться на эти значения – 0,5-1 кОм.
К сожалению, этот способ не даёт стопроцентного результата. То есть отсутствие сопротивления – это гарантия выхода из строя датчика, а вот его наличие – ещё не гарантия его нормальной работы. И в нормальных сервисах ДПКВ проверяют ещё двумя способами. Но для первого нужен как минимум измеритель индуктивности, для второго – осциллограф. Ни того, ни другого дома просто так не держат, так что описывать эти методы не буду.
Печально, но датчик Холла обычным мультиметром вообще проверить невозможно, так что тут потребуется либо дорогое оборудование, либо (что намного проще и эффективнее) новый датчик. Вообще, замена подозрительного датчика на заведомо исправный – лучший способ диагностики.
К счастью, ДПКВ сам по себе ломается крайне редко. Внутри него ничего не движется и не изнашивается, так что механически износиться у него не получается. Повреждают его обычно при криворуком ремонте, так что если есть подозрение, что ДПКВ начал дурить после посещения «дяди Васи», это подозрение может быть вполне обосновано.
Прежде чем искать на мультиметре режим омметра и думать, куда в датчик засунуть два щупа прибора, нужно обязательно осмотреть его снаружи. Каким бы простым он ни был, если его нечаянно ушатали молотком, он может и погибнуть. Чаще он умирает от попадания грязи между ним и задающим диском. Расстояние между ними небольшое (в среднем 0,5-1,5 мм), так что даже небольшой камешек, неудачно прилипший к грязи, способен принести много горя.
Кроме того, как и любая электрическая деталь, датчик может отказываться работать из-за неисправной или окислившейся проводки. Поэтому нужно проверить его разъёмы, и если они грязные или окисленные, почистить. Может так получится, что проблема именно в них, а не в датчике.
И последнее: трясущийся и глохнущий мотор вместе с горящим Check Engine и ошибками Р0016 (равно как и Р0335 или Р0336) не всегда указывают на неисправность ДПКВ однозначно. Да, есть ошибки, которые более-менее точно указывают на отсутствие сигнала с датчика, и хороший диагност увидит это сразу. Лучше всего не заниматься «самолечением» и обратиться к профессионалу.
Датчик положения коленвала
Датчик коленвала (ДПКВ, датчик синхронизации, датчик ВМТ) — датчик положения коленчатого вала, который устанавливается на автомобилях с системой электронного управления двигателем. ДПКВ является элементом, который позволяет ЭБУ двигателем осуществлять контроль за положением коленвала для обеспечения работы системы топливного впрыска. Другими словами, датчик положения коленчатого (датчик синхронизации) вала точно определяет момент, когда в цилиндры ДВС необходимо подать топливо.
Указанный датчик оборотов коленвала напрямую влияет на работу двигателя. Любые сбои в работе датчика приведут к нестабильности работы ДВС или полной остановке мотора. В разных конструкциях датчик коленвала отвечает за синхронизацию работы топливных форсунок и синхронизирует зажигание. Неисправности ДПКВ приводят к тому, что топливо несвоевременно подается и воспламеняется в цилиндрах. В результате нарушений топливного впрыска двигатель не способен нормально работать.
Функцией датчика коленвала является то, что ДПКВ посылает на ЭБУ сигналы о том, в каком положении находится коленвал, а также с какой частотой и в какую сторону происходит его вращение. На разных автомобилях могут быть установлены отличные по принципу действия датчики положения коленвала, которые делятся на следующие типы:
Частым вопросом является то, где установлен датчик коленвала. Датчик положения коленчатого вала заключен в корпус аналогично подобным датчикам системы управления двигателем (датчик положения распредвала и т.п.). Местом его установки на двигателе является специальный кронштейн, который находится рядом с приводным шкивом автомобильного генератора. Также отличить ДПКВ от других датчиков можно по наличию достаточно длинного провода (55-65 см.) с особым разъёмом. Посредством указанного разъема осуществляется подключение датчика коленвала к системе управления ДВС.
Речь идет о зазоре, который образуется между датчиком и зубчатым шкивом (диском синхронизации). Оптимальным является такое расположение датчика коленчатого вала, при котором зазор между сердечником и диском находится на отметке от 0.5 до 1.5 мм. Выставить нужный зазор необходимо путем манипуляций с прокладками (шайбами), который находятся в области посадочного гнезда датчика коленвала и самого ДПКВ.
На основе показаний ДПКВ ЭБУ способен определить положение коленчатого вала по отношению к ВМТ в 1, а также в 4 цилиндре силового агрегата. Также блок управления получает сигналы о частоте вращения коленвала и том направлении, в котором коленвал осуществляет указанное вращение. На основе полученных данных ЭБУ производит генерацию управляющих сигналов для инжекторных форсунок, управляет моментом зажигания, передает сигналы о частоте вращения коленвала на тахометр, активирует и отключает электрический бензонасос.
Теперь рассмотрим, как проверить датчик коленвала своими руками в случае неполадок. Начнем с того, что неисправности датчика коленвала встречаются не часто. Во время проверки датчика синхронизации также следует обратить внимание и на состояние приводного шкива генератора. В случае появления сбоев в работе указанных элементов двигатель может не запускаться или глохнуть после запуска, автомобиль не набирает скорость и дергается, мотор глохнет на ходу и т.д. На приборной панели обычно загорается «cheсk». Подключение сканера к диагностическому разъему (колодке) позволит более точно определить поломку по коду ошибки, которая записывается в память ЭБУ.
Самому проверить датчик коленвала можно тестером-мультиметром. Необходимо перевести устройство в режим омметра, после чего произвести замер сопротивления обмотки датчика коленвала. Полученный показатель для исправного ДПКВ должен находиться на отметке около 800-900 Ом. Параллельно с этим необходимо провести анализ целостности проводки и исключить либо установить факт наличия механических повреждений датчика.
Также необходимо добавить, что в случае точного определения неисправности датчика положения коленвала будет рациональнее купить новый датчик синхронизации без попыток ремонта имеющейся детали. Розничная цена ДПКВ для большинства автомобилей остается вполне приемлемой, а новый качественный датчик положения коленчатого вала гарантированно обеспечит исправную работу ДВС.
Основные признаки, по которым можно самому определить проблемы с датчиком положения коленчатого вала ДПКВ. Причины сбоев, поломок, самостоятельная проверка.
Назначение и особенности работы ДПРВ (датчик положения распредвала) на бензиновом и дизельном двигателе. Проверка и замена датчика своими руками.
Почему стартер нормально крутит, но двигатель не схватывает, не заводится. Основные причины неисправности, проверка систем топливоподачи, зажигания. Советы.
Назначение и принцип работы датчика (регулятора) холостого хода. Симптомы неисправностей датчика холостых оборотов, проверка и калибровка РХХ.
Устройство датчика положения (датчик на основе эффекта Холла). Конструктивные особенности, назначение и принцип работы. Как самому проверить датчик на авто.
Плавающие холостые обороты двигателя «на холодную». Основные неисправности, симптомы и выявление поломки. Неустойчивый холостой ход дизельного двигателя.
Про ДПКВ и ДПРВ (датчики коленвала и распредвала)
Решил поделиться опытом на счет этих двух замечательных датчиков! Мой опыт
Опыт у меня есть, т.к. я с ними игрался целую неделю, перечитал все возможные и невозможные статьи, перепроверил несколько датчиков и т.д.
Информация для двигателей с мозгами Siemens MS 40-40.1
Итак, в дальнейшем:
ДПКВ — датчик положения коленвала
ДПРВ — датчик положения распредвала
Немного теории:
Датчик положения коленчатого вала (ДПКВ) (СКР) (Датчик импульсов, Датчик Холла, Датчик импульсов распределителя зажигания).
Датчик положения коленчатого вала является электро-магнитным датчиком, по которому в системе впрыска топлива производится синхронизация работы топливных форсунок и системы зажигания. В этой связи ДПКВ является основным, без которого работа системы впрыска топлива не возможна. Возможен полный отказ датчика (машина не заводится), частичный отказ (машина заводится, но через какое-то время глохнет).
Зазор между датчиком и маховиком коленчатого вала должен составлять 1+-0,3 мм.
Проверка на исправность заключается в замере сопротивления между 1 и 2 контактом датчика. Должно быть от 400 до 1200 Ом в зависимости от положения маховика коленчатого вала.
Разъём от ДПКВ, на двигателе M50, находиться под впускным коллектором, над генератором, вблизи РХХ. Там расположены 3 провода: от ДПКВ, ДПРВ и от Давления масла.
Симптомы неисправности:
— неустойчивые обороты двигателя на холостом ходу
— самопроизвольное повышение или снижение оборотов двигателя
— остановка работы двигателя
— невозможность запуска двигателя/затруднение запуска двигателя
— снижение мощности двигателя
— возникновение детонации при динамических нагрузках
— пропуски искрообразования
При его неисправности не будет ни включение бензонасоса, ни открывания форсунок, ни искры. Если хоть что то из этого есть, то скорее всего причина не в нём.
Примечание: Если на автомобиле BMW E34 стоят DME(мозги) фирмы Siemens, то в случае неисправности ДПКВ автомобиль заведётся и будет работать (возможно не совсем устойчиво), брав показания с ДПРВ. Проверить тестером (замерив сопротивление) датчик не получиться.
Если дпкв неисправен, не факт, что не будет искры, подачи топлива и т.д. Он может работать, но не очень хорошо (оголились провода). Искра будет и топливо будет, но это всё дело будет плохо синхронизироваться.
Датчик положения распределительного вала (фаз) (ДПРВ, Импульсный датчик распредвала).
По работе этого датчика определяется в каком из цилиндров должен осуществляться впрыск топлива и зажигание.
При возникновении неисправности система управления двигателем в своей работе использует информацию от Датчика Положения Коленчатого Вала(ДПКВ). Двигатель в этом случае работает в нештатном режиме попарно-параллельной подачи топлива, когда каждая форсунка срабатывает в два раза чаще.
Симптомы неисправности:
— расход топлива
— сбои в работе системы самодиагностики
— выхлоп грязнее
Теперь мои наблюдения:
Эти датчики впринципе надёжные…НО со временем обмотка провода дубеет и начинает рассыпаться…даже если провода не соприкасаются, у них уже нет «экрана», который держит сигнал в самом проводе, не давая ему теряться.
Основной для работы двигателя, конечно, ДПКВ!
Без него машина если и будет работать, то очень нестабильно, возможны хлопки. Зажигание будет чуток неправильным.
Этот датчик синхронизирует подачу топлива и искру, чтоб они подавались одновременно.
ДПРВ определяет, в какой цилиндр и искру и топливо нужно подавать.
На мозги Siemens MS40 и MS40.1 подходят датчики БЕЗ выпирающего магнита.
ДПКВ — 12 14 1 730 027
ДПРВ — 12 14 1 703 221
Как проверить датчики?
На мозгах Siemens просто так мультиметром ты их не проверишь! Нужен осцилограф, который меряет сдвиги фаз в частотах…вот есть статейка про это, а также про реанимацию датчика…
Но можно хоть приблизительно проверить сопротивление, чтоб понять, замкнуты провода где-то по пути или нет…
Между 1-й и 2-й ножкой на «папе» датчика должно быть около 13 Ом, между 2-й и 3-й — около 3 Ом. (на некоторых датчиках пишут номера ножек, на других нет)
Так вы будете знать, что сам датчик не замкнутый.
Как проверить провод от датчика к мозгам?
Замеряли сопротивление датчика между 1-й и 2-й ножкой, там 13 Ом. Ура. Подключаем его к «маме» этого датчика под впускным коллектором.
Идём к мозгам (думаю все знают, где мозги у их машинки). Вскрываем защитную пластмассовую накладку на длинном «папе», который вставляется в мозги.
Там видим кучу впроводов в 3 ряда.
Если нужна полная распиновка — смотрите здесь.
На схеме находим ДПКВ и ДПРВ
На этой схеме выдно, на какие контакты приходят провода от датчиков.
Как подсчитать контакт — легко!
Лучше не снимать саму шашку с мозгов…
Итак, наш датчик подключен. Берём тот самый мультиметр и проверяем уже на мозгах.
Отсчитываем 82-й и 79-й контакты для ДПКВ (они находятся со стороны реле бензонасоса, ближе к движку).
Подключаем туды мультиметр и видим…по идее тоже самое, что и на ножках самого датчика. Если так, то сама магистраль провода работает.
Так само и с ДПРВ — 84-й и 74-й контакты и в бой!
Мой совет тем, кто не сталкивался с этими датчиками:
Если даже машина работает типа нормально…всё равно советую проверить эти два датчика. неисправность ДПРВ вообще сложно заметить, а ДПКВ может попортить вам нервы как всегда в неподходящее время.
Датчик ВМТ коленвала — лишняя деталь М102.920?
В ходе разборки БЦ датчик ВМТ коленвала рассыпался в руках.
Стал изучать вопрос. Как ни крути, лишняя деталь! Закон сборки-разборки в действии.

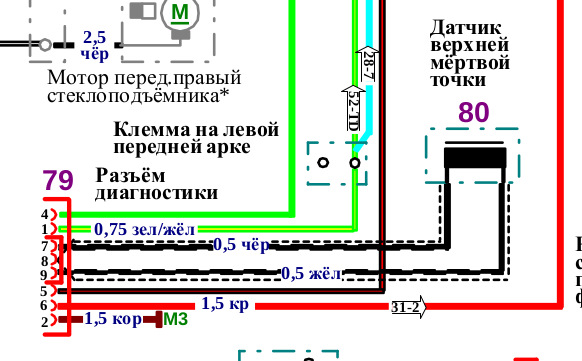

Датчик выходит ТОЛЬКО на диагностический разъем.
Транзисторная система зажигания синхронизируется от датчика в распределителе зажигания.
Пошел в гараж — да, действительно, провод только на разъем. Где подвох?
Тот самый случай, почему янки говорят о немецких машинах оверинжиниред?
Замерил износ БЦ: 0.04мм (!) относительно стандартного (!) размера. Неплохо для 38 лет. Рука не поднимается растачивать на 1й ремонтный.
Mercedes-Benz W123 1982, двигатель бензиновый 2.0 л., 109 л. с., задний привод, автоматическая коробка передач — своими руками
Машины в продаже
Комментарии 11
Электросхемой не поделишься?
Электросхемой не поделишься?
Микросхема ATTINY13 (8 ног, планарный корпус, с али) в типовой схеме, без какой-лтбо обвязки; собиралось на макетке соплями, схему не рисовал.
Дисплей I2C (с али, виден на фото) подключен к ногам 3 и 4 (data и clk) микросхемы
Выход транзисторного зажигания — на ногу 2, через резисторный делитель (что-то вроде 3k и 1k). 3k от разъема на ногу, 1k между ногой и землей: поделить 12В в 4 раза
2 момента:
— в 165й строке волшебное число 91500 — результат калибровки: так как схема без кварца, надо подстраивать под внутренний генератор. Для этого брал ардуину, выдающую импульсы заданной периодичности, и подбирал
— при остановке двигателя, показывается («замораживается») последнее измерение. Сообразил, когда уже корпус был залит термоклеем. Работе не мешает, оставил как есть
Признаки неисправности датчика коленвала
Работа датчика положения коленчатого вала (сокращенно – ДПКВ) очень важна. Благодаря его показателям электронный блок управления двигателем точно знает, в каком положении находится вал, а значит, и поршни, и может четко давать команды системам зажигания и впрыска топлива. Не будет преувеличением сказать, что ДПКВ – главный электронный датчик автомобиля, без которого работа современного двигателя абсолютно невозможна. Это один из немногих элементов автомобиля, выход из строя которого приводит к полной остановке силового агрегата.
ФУНКЦИИ ДАТЧИКА КОЛЕНВАЛА
Главная функция ДПКВ – постоянное измерение положения коленчатого вала.
Благодаря этим данным ЭБУ двигателя устанавливает частоту вращения коленвала и его угловую скорость, что дает возможность решать следующие задачи:
фиксация момента нахождения поршней в ВМТ (верхней мертвой точке);
определение момента впрыска и оптимальной продолжительности работы форсунок;
определения момент зажигания в цилиндрах;
изменение фаз газораспределения;
управление работой клапана адсорбера (системой улавливания паров топлива);
коррекция и контроль прочих систем.
Датчик положения коленвала применяется как бензиновых инжекторных двигателях, так и в дизельных. Получаемая с него информация дает возможность синхронизировать работу всех узлов, так или иначе связанных с вращением валов двигателя – коленчатого и распределительного. В современных моторах ДПКВ работает в паре с ДПРВ – датчиком положения распределительного вала, иногда они даже взаимозаменяемы.
РАЗНОВИДНОСТИ И УСТРОЙСТВО ДПКВ
В автомобилях с карбюраторными двигателями и контактной системой зажигания датчик коленвала находился в распределителе зажигания (трамблере), имевшем жесткую связь с валами – коленчатым или распределительном. С появлением бесконтактной системы стали применяться датчики, похожие на те, что устанавливаются на современных автомобилях.
Расположение датчика зависит от типа двигателя и может различаться даже среди модификаций одной модели автомобиля.
Наиболее часто ДПКВ бывают установлены:
напротив зубчатого задающего диска (также называемого счетным кольцом), установленного на шкиву коленчатого вала;
напротив задающего венца маховика, установленного в паре с основным венцом.
Второй способ относится больше к устаревшим конструкциям двигателей. В некоторых случаях (например, на двигателях Subaru) на двигателе могут присутствовать два датчика коленвала, находящиеся в обоих описанных местах – один определяет ВМТ поршней, а другой служит для определения частоты вращения коленвала.
Выделяют три основных типа датчиков положения коленчатого вала:
На основе датчика Холла. Этот тип работает с магнитом, находящемся на диске или маховике. В момент прохождения магнита мимо сенсора, в ДПКВ возбуждается ток, и информация (импульс) передается в ЭБУ. Датчик сложен по конструкции, требует отдельного питания, но обеспечивает максимальную точность.
Оптический. Состоит из светодиода и фотодиода (источника и приемника света), между которыми проходят зубцы или отверстия в задающем диске. Мерцающий свет при вращении диска формирует импульсы, передаваемые в блок управления. Из-за сложностей (загрязненность, возможность задымления) применяется мало.
Индуктивный (магнитный) ДПКВ. Работает по принципу электромагнитной индукции. В момент прохождения мимо датчика зуба диска синхронизации индуцируется напряжение, при отсутствии зуба оно отсутствует. Задающий диск в этом случае намеренно лишен зубьев (например, двух из 60). Наиболее простой и часто применяемый датчик.
Крепится датчик положения коленвала одним или двумя болтами, при этом зазор между сенсором и задающим диском должен иметь строгое значение – в случае его увеличения или уменьшения показания не будут корректными.
СИМПТОМЫ НЕИСПРАВНОСТИ ДАТЧИКА КОЛЕНВАЛА
На неисправность ДПКВ могут указывать различные признаки, в зависимости от степени серьезности проблемы. Типовыми симптомами являются:
снижение мощности двигателя – в особенности, под нагрузкой;
нестабильные обороты во всех режимах;
увеличение расхода топлива;
провалы при нажатии педали акселератора;
детонация на высоких оборотах;
вибрация двигателя, нередко сопровождающаяся лязгающими звуками;
пропуски зажигания и троение;
внезапное прекращение работы;
невозможность запуска двигателя;
появление индикации Check Engine.
Поскольку многие из этих симптомов могут свидетельствовать и о неполадках в других системах автомобиля, наиболее показательной будет диагностика при помощи сканера. В протоколе OBD II признаком неисправности ДПКВ будет ошибка Р0336 («выход сигнала за допустимые пределы», «пропуск одного зуба» и т.п.).
Стоит заметить, что часто «чек» загорается не сразу, как только появляются проблемы с ДПКВ. Блок управления фиксирует отход показателей от нормы (пропуски или, наоборот, излишние импульсы) лишь в том случае, если они повторяются на протяжении нескольких десятков циклов вращения задающего диска – в среднем, около 50 оборотов, и чаще всего не сразу, а после двух-трех аварийных пусков двигателя.
ПРИЧИНЫ НЕИСПРАВНОСТЕЙ ДПКВ
В целом, датчик положения коленвала – довольно надежный прибор, редко выходящий из строя. Поломки связаны не столько с самим датчиком, сколько с его проводкой и сопутствующими узлами.
Среди основных причин:
повреждение обмотки датчика вследствие вибрации, окисления или из-за низкого качества изделия (слишком тонкого провода, изоляции и т.д.);
повреждение светодиода или фотодиода, их загрязнение (для оптических датчиков);
нарушение расстояния между задающим диском и сенсором ДПКВ;
износ или повреждение задающего диска (зубчатого колеса);
попадание на зубчатую часть диска посторонних предметов;
повреждение разъема датчика или коррозия клемм;
обрыв или замыкание проводов датчика;
В отдельных (редких) случаях при пропусках зажигания в цилиндрах блок управления может ошибочно диагностировать ошибку ДПКВ.
КАК ПРОВЕРИТЬ ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНВАЛА
При подозрении на работоспособность датчика начать нужно с проверки целостности его цепи. В силу расположения ДПКВ его провода, как правило, длинные, и, если они неправильно или ненадежно закреплены, склонны к обрыву или попаданию на горячие части двигателя (катализатор, система выпуска), что приводит к оплавлению и замыканию.
Следующим шагом, если провода в норме, можно проверить сопротивление обмотки (касается индуктивных ДПКВ). У исправного датчика она колеблется в пределах между 550 и 750 Ом. Для этого понадобится мультиметр или омметр. Демонтировать датчик при этом необязательно, достаточно снять разъем.
Неисправный датчик практически не подлежит ремонту, поэтому, если он не соответствует требуемым параметрам, его необходимо заменить. Рекомендуется всегда иметь в запасе ДПКВ, чтобы избежать обездвижения автомобиля в случае поломки.
Если поломка устранена, или существует вероятность ошибочного возникновения кода неисправности, его нужно стереть из памяти ЭБУ. Желательно использовать для этого диагностическое оборудование (сканер), а не скидывать клемму аккумулятора. Кроме того, что таким образом не всегда удаляются ошибки, можно еще и спровоцировать появления новой – «прерывание напряжения бортовой сети».
Датчик положения коленчатого вала – серьезный электронный узел, неисправность которого, как мы уже знаем, может привести к серьезным неполадкам двигателя и невозможности продолжать движение. Поэтому в случае, если вы не уверены в собственных силах и компетенции, обратитесь за помощью к профессионалам – например, на любую из станций техобслуживания сети умных автосервисов Wilgood, грамотные и квалифицированные специалисты которых устранят любые неисправности вашего автомобиля.
