Рулевой демпфер зачем он нужен и как его установить. Стоимость и критерии выбора.
…Что такое рулевой демпфер знают не многие, скажем больше, многим этого и не надо. Видимо поэтому, это не столь распространенный и обязательный элемент в рулевом управлении автомобиля.
Зачем нужен рулевой демпфер
Если затронуть вопрос о том, зачем нужен рулевой демпфер, то его задачами, прежде всего, являются поглощения резких и незначительных ударов рулевого управления от проезда автомобиля по неровностям дороги. Демпфер это своеобразный буфер, который поглощает удары, передающиеся на рулевое колесо от колес, через рулевое управление. Если помните, то при проезде через неровности, все ямки и камни, «откликаются» перемещением рулевого колеса и дополнительными колебательными усилиями на ваших руках и пальцах, которые держат его. Именно для гашения таких колебаний на рулевом колесе и устанавливается рулевой демпфер.
Второстепенной задачей рулевого демпфера является возвращение руля в 0 градус, то есть удержание прямолинейного движения на автомобиле. Это является отчасти плюсом, отчасти минусом. Да, нам станет легче удержать прямолинейное направление движения машины, но и оперативно управлять рулем, изменять быстро траекторию движения, станет сложнее, особенно если у нас нет электро или гидроусилителя.
Фактически рулевой демпфер представляет из себя амортизатор, одно- или двух- стороннего действия. В случае если амортизатор одностороннего действия, в дополнение к нему идет пружина. Такая сборка очень сильно напоминает по своему исполнению и работе стойку, применяемую в подвеске автомобиля.
На какие машины ставится рулевой демпфер
Из описанного выше можно сделать практический вывод, для каких автомобилей подойдет и даже незаменим этот самый рулевой демпфер.
Прежде всего, это автомобили, которые часто ездят по неровным дорогам. Здесь, большая часть читателей, ехидно усмехнется, и скажет о том, что такой демпфер показан всем автомобилям в нашей стране. Но если говорить серьезно, то это конечно полноценные джипы и тяжелые автомобили, где усилия значительны и утомляемость рук от постоянной тряски повышена. И так, после того как выяснили для чего нужен рулевой демпфер и на какие машины он обычно ставится рассмотрим вариант его установки на машину.
Как установить рулевой демпфер (пример и правила монтажа)
Обычно монтаж рулевого демпфера производится между подвижными рулевыми тягами, идущими от колес и неподвижными элементами, это может быть кузов, рама или мост. В данном случае приведем пример монтажа рулевого демпфера на автомобиль «УАЗ», между тягой и кузовом. Вариант не совсем удачный, так как главным правилом при установке будет, минимальное перемещение деталей друг относительно друга, на которые будет установлен демпфер. Все дело в том, что если мы поставим демпфер между кузовом и тягой в том месте, где ход кузова относительно тяги максимален, то демпфер, за счет своей жесткости, будет подтягивать рулевую тягу и соответственно подруливать машиной, при проезде неровностей в одну из сторон, что недопустимо. Также в случае такой установки возможно будет наблюдаться постоянное изменение угла между осью демпфера и плоскостями деталей к которым он крепится. Еще одно правило, что демпфер не должен ограничивать повороты из стороны в сторону, то есть предельные углы поворота должны остаться без изменений. Ну и конечно должен быть надежно закреплен на своем месте.
Стоимость покупки рулевого демпфера и критерии выбора
Стоимость рулевого демпфера составляет от 70 долларов и выше. В цене может быть заложена поправка на бренд изделия или применяемость для конкретного автомобиля. Также на стоимость повлияет и исполнение, с пружиной или нет. А теперь более подробно об основных операциях установки рулевого демпфера.
Одним из основных критериев при выборе демпфера стоит учитывает его усилие, которое регламентируется для каждого из изделий представленных на рынке. Так если у нас обычный внедорожник порядка 2,5-3 тонн, то эта одна группа демпферов, если машина превышает 3 тонны то другая. Обратим на это внимание, когда будем покупать рулевой демпфер для установки.
Демпфер – спасительный круг для рулевого
06.08.2018 Автор: Master Service 16723
Как уберечь рулевое управление от поломок? Ответ – никак. Неисправности все равно появятся, однако есть способ как отсрочить поломки и увеличить срок службы рулевого управления – речь идет о рулевом демпфере.
Рулевой демпфер – что это такое и зачем он нужен?
Автомобильный рулевой демпфер (с немецкого Dämpfer – глушитель, буфер, амортизатор) – устройство, которое поглощает часть колебаний, ударов и вибраций от колес на элементы рулевого управления. Второстепенная задача демпфера – возвращает руль в нейтральное положение и удерживает прямолинейное движение автомобиля.
Телескопический автомобильный рулевой демпфер
Помимо автомобильных рулевых демпферов, существуют также мотоциклетные демпферы, которые стабилизируют переднее колесо и руль, когда мотоциклист едет с большой скоростью, быстро разгоняет или выводит мотоцикл из поворота. Как и автомобильный, демпфер мотоцикла также гасит вибрации и колебания от переднего колеса на руль.
Каталог демпферов рулевых реек
По конструкции демпферы бывают двух типов – телескопические (штоковые) и роторные. В автомобилях телескопические модели встречаются гораздо чаще роторных. Исключение – спортивные, а особенно раллийные автомобили, на которые устанавливают роторные демпферы. На мотоциклы также чаще всего ставят узлы роторного типа.
Телескопические демпферы работают и на сжатие, и на растяжение – чтобы минимизировать любые колебания и возвращать руль в нейтральное положение. По принципу работы они повторяют обычные масляные и газомасляные амортизаторы с постоянной или переменной степенью демпфирования. В узлах с переменной степенью демпфирования автомобилист сам может настроить силу сжатия и растяжения амортизатора, чтобы приспособить демпфер под особенности рулевого управления автомобиля и свои личные требования. Будьте внимательны: чтобы правильно выставить силу демпфирования, нужно понимать, что и где крутить, поэтому лучше обратиться к профессионалам.
Телескопические демпферы бывают одностороннего и двухстороннего действия. Модели одностороннего действия дополнительно оборудованы внешней пружиной и по виду очень напоминают амортизаторные стойки подвески. Демпферы двухстороннего действия работают на сжатие и растяжение без дополнительных внешних пружин.
Автомобильные рулевые демпферы с возвратными пружинами
О роторных автомобильных демпферах мы говорить не будем – слишком редко они встречаются, да и использовать их целесообразно только на гоночных автомобилях, предназначенных для бездорожья. А вот мотоциклетные роторные демпферы встречаются гораздо чаще, и такой стабилизатор можно поставить даже на дедовский «Сатурн».
Роторные демпферы мотоциклов по конструкции совсем не похожи на телескопические модели. В масляной камере роторных моделей вместо пружины стоит лопатка. В корпусе демпфера есть два отверстия, через которые по узлу циркулирует вилочное масло. Давление масла на лопатку демпфера гасит часть колебаний и защищает мотоциклиста от вобблинга (на сленге мотоциклистов «вобблинг» – неконтролируемая болтанка руля). При этом лопатка прикреплена к раме мотоцикла и неподвижна, а вращается сам корпус демпфера вместе с рулем.
Раньше роторные демпферы регулировались вручную, что было неудобно и не слишком надежно. Поэтому от моделей с ручной регулировкой со временем отказались. В современных роторных демпферах работу узла контролирует бортовой компьютер мотоцикла. На низких оборотах ДВС отверстия для масла максимально открыты и руль свободно крутится. Чем сильнее разгоняется мотоциклист, тем больше компьютер сужает отверстия для масла и увеличивает жесткость руля. Таким образом на высоких оборотах двигателя руль становится гораздо тяжелее и туже, чтобы минимизировать хайсайд (на сленге мотоциклистов «хайсайд» – падение с мотоцикла).
Принцип работы роторного демпфера для мотоцикла
С классификацией, конструкцией и принципами работы демпферов разобрались – перейдем к преимуществам и недостаткам стабилизаторов, чтобы понять, нужны они или нет.
Плюсы и минусы автомобильных телескопических рулевых демпферов
Преимущество №1: Смягчает удары, колебания и вибрации
Во время езды самая большая нагрузка приходится на колеса, а от них – на элементы рулевого управления и подвеску. Демпфер на 30% смягчает любую отдачу от колес на рулевое управление и сам руль. Теперь, когда вы будете ехать по брусчатке, переезжать через трамвайные или железнодорожные пути, трещины и ямы в асфальте, руль не будет болтаться, как одержимый, и выбивать вам руки.
Кроме того, демпфер продлевает жизнь элементам и агрегатам рулевого управления. Неважно, стоит у вас редуктор или рейка, рулевой демпфер:
Собрались покорять горные вершины на автомобиле? Демпфер вам в помощь
Проще говоря, если поставил демпфер, то и ездить станет проще и комфортнее, и ремонтировать рулевое управление придется реже (если, конечно, демпфер поставили правильно и рулевое управление не было угробленным до этого).
Преимущество №2: Демпфер защищает подвеску от стуков
Логично, что если рулевое управление болтается меньше, отдача на подвеску тоже уменьшается. Размусоливать особо нечего – погнали дальше.
Преимущество №3: С демпферов ход руля становится более плавным
Этот положительный эффект особенно заметен во время езды на высокой скорости по трассе. Руль крутится более плавно, поэтому управлять автомобилем на высокой скорости станет гораздо проще.
Недостаток №1: «Ватность» и тяжесть руля
Многие водители, после того как установили на рулевое управление демпфер, заметили, что руль стал более ватным и тяжелым. Эффект особенно заметен на низких оборотах двигателя и старых автомобилях с рулевым управлением без усилителей. Однако однозначно назвать этот момент недостатком нельзя, так как эффект незначительный и водители быстро к нему привыкают.
Недостаток №2: Демпфер может засориться
Да, как и любой подвижный узел, демпфер может засориться. Если внутрь демпфера попала грязь или мусор, он закисает и не будет гасить колебания. Наоборот, закисший демпфер будет сильно мешать во время езды и может спровоцировать серьезные неисправности в рулевом управлении.
Демпфер с пыльником и проходит дольше, и смотрится эстетичнее
Но вы можете легко защитить демпфер от засорения – просто поставьте на него пыльник. Главное, учесть величину хода демпфера, диаметр корпуса и подвижного вала. Пыльник защитит демпфер от засорения и увеличит срок службы узла. Вам останется просто периодически проверять состояние и вовремя менять изношенный пыльник.
Недостаток №3: Демпфер с возвратной пружиной возвращает руль в нейтральное положение, даже когда вы этого не хотите
Если на автомобиле стоит слабенький и старенький гидроусилитель, демпфер с возвратной пружиной будет перебивать работу ГУРа. В таком случае он будет пытаться вернуть руль в нейтральное положение, даже если водитель еще не закончил поворачивать. И если вы не будете прикладывать дополнительное усилие к рулю, демпфер постепенно «победит» ГУР и вернет руль в исходное положение.
Благо, автомобили с такими слабыми гидроусилителями встречаются крайне редко. Мы советуем перед установкой демпфера посоветоваться со специалистами – от вас не убудет, да и уверенности прибавит.
Ставить демпфер на автомобиль или нет?
Само собой, ответ зависит только от вас. Если вы часто ездите по бездорожью, в вашем городе ужасные дороги и вы хотите уберечь рулевое управление от постоянных поломок, тогда демпфер вам точно не помешает. Многие автомобилисты сейчас начнут шутить, что «в нашей стране все дороги ужасные» и значит демпфер нужен на каждом автомобиле. Так, да не так.
Демпфер – именно то, что нужно вашему внедорожному монстру
Если серьезно, рулевой демпфер не сделает практически никакой погоды в легковых и малогабаритных автомобилях. А вот на внедорожниках, кроссоверах и габаритных автомобилях телескопические демпферы будут как нельзя кстати. Также демпфер не помешает на тяжелых и «мускулистых» легковушках – Dodge Charger SRT 10, Chrysler C300 и Porsche Panamera. Конечно, на таких автомобилях по бездорожью вы носиться не будете, но с общим состоянием наших дорог лучше перестраховаться – автомобили не дешевые и ремонтировать их накладно.
Некоторые производители ставят демпферы даже на обычные легковушки. К таким компаниям относятся немецкие концерны Audi, BMW и Mercedes, которые ставят демпферы на модели в топовых комплектациях. Для автомобилей Audi демпферы в рулевом управлении уже давно стали визитной карточкой марки.
Как и куда ставить рулевой демпфер на автомобиле?
Решили ставить демпфер на свой автомобиль? Хорошо. Тогда вам нужно знать, как и куда его ставить. Ответы на вопрос «Как установить демпфер?» довольно простые – обратитесь к профессионалам на специализированное СТО или воспользуйтесь инструкцией, которая вложена в коробку с демпфером.
Не знаете что, куда и как лепить – обратитесь к специалистам
Если вы пошли простым путем и обратились в автосервис, париться не о чем – за вас все сделают специалисты. Если же вы легких путей не ищете и решили установить демпфер самостоятельно, внимательно ознакомьтесь с инструкцией и только потом начинайте что-то крутить и ставить. Но бывает, что в коробке с демпфером нет инструкции. В таком случае просто зайдите на сайт производителя узла и найдите инструкцию там.
Предупреждаем сразу: чтобы установить демпфер, вам понадобится приличный набор фигурных, гаечных и накидных ключей, несколько насадок и удлинителей и ровные руки. Размеры ключей подбираются по модели и размеру демпфера. Так что, когда покупаете демпфер, сразу уточните, какие именно ключи вам понадобятся, чтобы потом не носиться по городу в поисках нужных инструментов.
Куда ставить демпфер? Есть 6 вариантов позиций для демпфера – 3 для рулевого управления с рейкой и еще 3 для рулевой трапеции с редуктором. Начнем с реек:
Рулевой демпфер на рейке с тягами по бокам
С редукторами ситуация немного иная – положение демпфера зависит не от конструкции редуктора, а от конструкции рулевой трапеции и подкапотного пространства. 3 способа установить демпфер на рулевую трапецию с редуктором:
Демпфер на длинной тяге рулевой трапеции
Некоторые автомобилисты, которые хотят максимально защитить рулевое управление автомобиля от преждевременного износа и непредвиденных поломок, ставят сразу два демпфера. Один амортизатор стоит на длинной тяге, второй – на короткой. Этот вариант конструкции чаще всего встречается на рулевом управлении крупных внедорожников, водители которых любят месить грязь, форсировать реки и взбираться на горные гряды. Проще говоря, два демпфера ставят любители экстремальной езды.
Демпфер на короткой тяге рулевой трапеции
Важная информация для всех водителей, которые решили самостоятельно установить демпфер на рулевое управление автомобиля. При установке стоит учитывать один нюанс, общий для всех описанных выше вариантов местоположения демпфера. Оба крепления демпфера защищены специальными втулками, чтобы узел отходил положенный срок и не сломался раньше времени. Во время установки демпфера защитные втулки креплений должны находиться в нейтральном положении.
Как вы уже поняли, чтобы установить демпфер, нужно серьезно подготовиться и выбрать правильное место для его установки. Если вы не уверены, что справитесь самостоятельно, обратитесь за помощью к специалистам.
С автомобильными демпферами закончили, теперь немного поговорим о демпферах мотоциклов.
Общая информация по демпферам для мотоциклов
Как мы уже сказали выше, на мотоциклы чаще ставят роторные демпферы, однако некоторые мотоциклисты предпочитают привычные телескопические модели. Конструктивные отличия двух видов демпферов мы уже разобрали, теперь давайте определим, какой мотоциклетный демпфер круче, а также как и куда правильно устанавливать оба вида узлов.
Роторный демпфер мотоцикла
В надежности с небольшим отрывом побеждают роторные демпферы. У них и конструкция надежнее, и нагрузки они выдерживают побольше, чем телескопические аналоги.
Телескопические модели чаще всего ставят параллельно верхней траверсе – над или под скобой. Реже демпфер крепят сбоку вдоль продольной оси мотоцикла.
Большой выбор демпферов рулевых реек
Роторные демпферы ставят на или под верхнюю траверсу передней вилки. Особенность роторного демпфера заключается в том, что корпус узла вращается вместе с рулем, а неподвижной остается только внутренняя лопатка, которую соединяют с рамой.
Однако главное отличие мотоциклетных демпферов от автомобильных не связано с конструкцией или местоположением. Если в автомобиле демпфер нужен, чтобы уберечь рулевое управление от поломок, то на мотоциклы демпферы ставят, чтобы уберечь от «поломок» себя любимого – какая разница, в каком состоянии будет мотоцикл, если вы будете не в состоянии на нем ездить?
Рулевое. Часть 4. Демпфер
Продолжаем работы с рулевым. Ставим рулевой демпфер.
Многие уже видели и читали про установку демпфера в рулевое управление.
Для чего его ставят?
Демпфер поглощает резкие и незначительные удары рулевого управления от проезда автомобиля по неровностям дороги. Демпфер это своеобразный буфер, который поглощает удары, передающиеся на руль от колес, через рулевое управление. При проезде через неровности, ямки, камни, и особенно колейность на асфальте отдаются перемещением руля и дополнительными колебательными усилиями на ваших руках и пальцах, которые держат его. Именно для гашения таких колебаний на рулевом колесе и устанавливается рулевой демпфер. Так же рулевой демпфер удерживает рулевое в положении «0», которое отвечает за прямолинейное движение.
Обычно берут демпфер от мерседеса, тут и я не отличился… Купил фирмы Meyle.
Вот так он выглядит…
Длина между креплениями 54см в растянутом положении, 34 в полностью сжатом. То есть полный ход 20см.

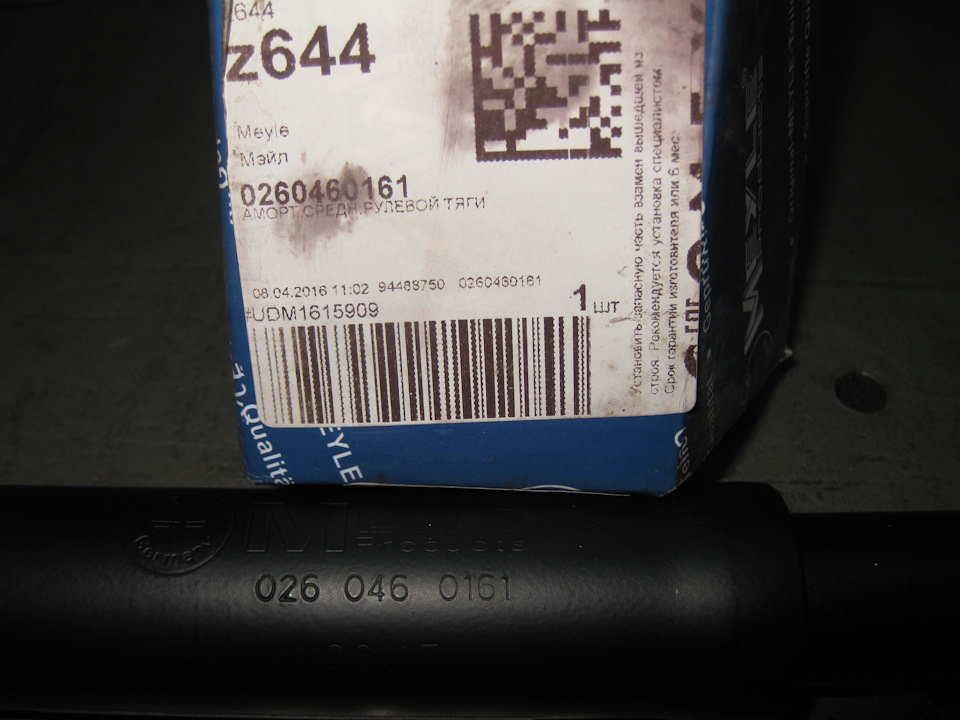

Номерок, если кому надо
Вариантов крепления тоже не мало.
Основная задача — закрепить один конец неподвижно относительно кузова, второй конец на центральную тягу рулевой трапеции.
Ход центральной основной тяги зависит только от положения руля, от хода подвески и положения машины относительно земли не зависит ни как. Перемещение центральной тяги в вертикальной плоскости не такое уж большое, но все же, если сделать оси креплений концов демпфера перпендикулярно друг другу — это продлит жизнь сайлентблоков демпфера.
Сначала я хотел делать неподвижный крепеж со стороны маятника, и крепить кронштейн под болты крепления маятника. В итоге отказался от этого решения, так как пока не известно как пойдут выхлопные трубы. Что бы трубам меньше мешало на их пути решил ставить со стороны рулевого редуктора.
Для определения места креплений, руль должен быть в центральном положении, демпфер должен быть вытянут на половину хода.
Смастерил кронштейн из 35го уголка, трубы и болта.
Вот что вышло
Болт М10х1,25 под ключ на 17. Головка болта после небольшой обточки граней вошла в трубу и была обварена.
Поверх приварил еще шайбу, что бы была ровная плоскость для крепежа сайлентблока демпфера.
Отверстия в угольнике под два болта крепления редуктора через лонжерон.
Рулевой демпфер как причина возникновения шимми
Приветствую всех любителей тяжёлого металла в своём блоге. Как не сложно догадаться, речь сегодня пойдёт о развенчании очередного мифа из жизни джиперов, а именно об одной из причин возникновения резонансных колебаний в передней подвеске. Более известны эти колебания под названием «шимми», мотоциклисты знают это явление под именем «вобблинг». О шимми уже писано-переписано, просторы интернетов завалены криками о помощи и громадным количеством обсуждений и советов. И одним из самых популярных и, на мой взгляд, ошибочных советов является замена рулевого демпфера.
Я не хочу сказать, что менять рулевой демпфер всегда неправильно. Но рулевой демпфер на то и рулевой, что он гасит не все колебания подвески, а лишь то, что возникает между рулевыми тягами и мостом. Погасить колебания всего моста в сборе он в принципе не в состоянии. Я хочу внести ясность в то, как это обычно «диагностируется». Сидят на форуме чувачки, делятся друг с другом информацией в стиле «всё поменяли, ничего не поменялось». Или клиенты встречаются на СТО, и один другому говорит (реальный пример из моей практики): «Это демпфер, точно тебе говорю». Само собой разумеется, что никто ничего (за исключением, в лучшем случае, владельца) своими культяпками не щупал, в глаза не видел, не шатал и не пробовал. Но советы дают. Конечно же, зачем вникать в устройство подвески, вникать в предназначение каждой её отдельной части, узла, если можно просто принять волшебную пилюлю и, словно в рекламе — все симптомы снимет как рукой. Ну так правильно, симптомы и снимет. А болезнь останется. И нового рулевого демпфера хватит на месяц-другой. А затем — снова визит к врачу.
В передней подвеске предостаточно узлов, которые могут оказаться причиной возникновения шимми. К примеру, рулевой наконечник может выглядеть нормальным, даже пыльник у него может быть в порядке, но нужно уметь правильно шатать машину для диагностики, чтобы понять, что тут что-то не так:
По американской статистике, которая так же подтверждается и моими личными наблюдениями, самой распространённой причиной возникновения колебаний переднего моста является выход из строя тяги панара:
Что интересно: по моим личным наблюдениям за тремя кузовами — Чероки XJ, Гранд ZJ и Гранд WJ — чаще всего шимми посещает именно владельцев WJ, в котором панара выполнена с двумя сайлентблоками, к чему так стремятся многие владельцы XJ и ZJ. Ненавистный шаровый наконечник панары кирпичей и зеток хоть и подвержен излому, тем не менее, очевидно, позволяет панаре выполнять свои функции при некотором продольном смещении моста относительно кузова, что неизбежно при работе продольных рычагов. При этом, почему-то, на кирпичах шимми я вообще встречал в единичных случаях, хотя конструктивных различий у них с зетками по передней подвеске по сути и нет.
На втором месте по американской статистике возникновения шимми — дефекты кузова, в основном различные трещины. Чаще всего лопаются места крепления домика панары на лонжероне:
При этом домик параны на кирпичах и зетках прикручивается болтами, а на вжиках он приварен на заводе, так что, по идее, должен быть более выносливым. Лонжерон в месте крепления домика панары принимает на себя все ударные нагрузки от панары, и не удивительно, что он может устать. Примерно в этом же месте крепится рулевой редуктор, который тоже воспринимает удары, ведь рулевые тяги связаны с поворотными кулаками, которые так же крепятся к мосту, который и резонирует во время шимми. Но рулевые тяги образуют более сложную геометрическую систему, чем тяга панара, плюс к этому при толчке моста рулевой редуктор способен поглотить значительную часть энергии удара, превратив её в движения руля. А вот кузов может гасить удары только сам в себя.
Вот с этого и следует начинать диагностику подвески на мостовых машинах, а не с бездумной замены рулевых демпферов. Но абсолютно списывать со счетов этого малыша нельзя. Кстати, хоть внешне рулевой демпфер напоминает амортизатор подвески, конструкция у них разная, и они не взаимозаменяемы. Но общие черты в работе у них есть, ведь есть у них, помимо различий в конструкции, и сходства. Например, и в амортизаторе, и в демпфере рабочий шток должен быть гладким и двигаться без провалов и рывков. Как только такие рывки возникают в амортизаторе, это может повлечь за собой плохой контакт колеса с поверхностью. А вот провалы в демпфере приводят к тому, что в подвеске элементы перестают двигаться плавно, и вот как раз в момент срыва из плавного движения в рывок может возникнуть резонанс, т.е. шимми. Чтобы не быть голословным, предлагаю посмотреть специально подготовленное для этого видео, в котором я демонстрирую неправильную работу демпфера. Как говорится, на пальцах это не описать — такое нужно только видеть:
