Как работает сцепление, каковы его типичные неисправности, и как их избежать
Важным элементом механической трансмиссии является сцепление, которое служит для кратковременного отсоединения двигателя от трансмиссии. Кроме того, сцепление является своеобразным демпфером, защищающим двигатель от перегрузок. Как оно работает, и как продлить его жизнь?
Как работает сцепление?
В большинстве легковых автомобилей с механической коробкой передач используется сухое однодисковое сцепление. Его конструкция довольно проста: это два взаимно прилегающих диска – ведущий (корзина) и ведомый, выжимной подшипник и система привода. В однодисковом варианте первичный вал коробки передач входит в шлицевую муфту в центре ведомого диска, а поверхности маховика двигателя, накладок ведомого диска и нажимного диска корзины плотно прилегают друг к другу. За счет этого и обеспечивается передача потока мощности от двигателя к коробке передач, причем исправное сцепление спокойно «переваривает» всю мощность, развиваемую двигателем.
В обиходе ведущий диск сцепления, включающий в себя нажимной диск (с гладкой блестящей поверхностью), диафрагменную пружину (лепестки в центре) и кожух, называют корзиной
При нажатии на педаль сцепления выжимной подшипник воздействует на пластинчатые пружины корзины, из-за чего поверхности ведомого и ведущего дисков рассоединяются. Соответственно, происходит отключение первичного вала от маховика – то есть, физическое рассоединение двигателя и коробки передач, что позволяет переключить передачу или включить «нейтралку». При включении сцепления (отпускании педали) выжимной подшипник перестает давить на пластинчые пружины, и диски снова смыкаются, а демпферные пружины в центральной части ведомого диска гасят крутильные колебания, возникающие в движении.
Хорошо видны четыре демпферные пружины ведомого диска сцепления, а также изношенные фрикционные накладки
При нормальной работе сцепления оно не привлекает к себе внимания. Но при его неисправности водитель, к примеру, не сможет включить передачу или тронуться с места. Какие же возможны проблемы?
Какие неисправности могут возникнуть при работе сцепления?
Итак, с какими же проблемами в работе сцепления можно столкнуться на практике? Во-первых, это неполное выключение сцепления — как говорят опытные водители, оно «ведёт». При нажатии педали поверхности маховика и ведомого и ведущего дисков в таком случае не размыкаются полностью, и попытки переключить передачу сопровождаются хрустом и скрежетом кареток сихронизаторов, ведь полного разъединения коробки передач и мотора не происходит.
Обратная неприятность – пробуксовка сцепления: то есть, его неполное включение. При этом поверхности маховика, ведомого диска и ведущего диска, наоборот, неплотно прилегают друг к другу и проскальзывают, из-за чего может возникнуть характерный запах горелых фрикционных накладок ведомого диска, а попытка резко набрать скорость приводит лишь к увеличению оборотов коленчатого вала. От двигателя на колёса при этом передается лишь небольшая часть мощности – до тех пор, пока износ поверхностей не становится критическим.
Если сцепление «буксует», вместо автомобиля «разгоняется» только стрелка тахометра
Наконец, возможны и такие неисправности, как возникновение вибраций и посторонних призвуков при включении-выключении сцепления.
Из-за чего возникают неисправности сцепления?
Обычно каждая возникшая проблема со сцеплением имеет свою предысторию. К примеру, сцепление может начать буксовать из-за сильного износа на больших пробегах автомобиля, когда фрикционные накладки ведомого диска износились, а рабочие поверхности корзины и маховика имеют выработку.
Во-вторых, сцепление можно просто «сжечь» — например, по неопытности или после длительных перегрузок. Такое, к примеру, бывает у любителей длительных выездов «враскачку» на бездорожье или в глубоком снегу, а также у поклонников резких стартов с педалью газа в пол.
Нередко «поджигателями» сцепления являются малоопытные автомобилисты, которые, чтобы избежать рывков и дерганий, удерживают сцепление не полностью включенным из-за слегка нажатой педали.
Педаль сцепления нужно выжимать только для переключения передач – привычка держать ногу на педали провоцирует износ
Постоянная взаимная пробуксовка поверхностей диска, маховика и корзины губительна в первую очередь для фрикционных накладок. Во-вторую – для корзины и маховика.
Проблемы со сцеплением могут возникнуть и при неисправном выжимном подшипнике, который начинает «грызть» нажимные лепестки корзины.
Неисправность выжимного подшипника обычно диагностируется довольно легко: если на холостом ходу слышен посторонний звук в районе коробки передач, а при выжиме педали сцепления шум пропадает, то виновником с большой долей вероятности является именно он. Если не поменять подшипник вовремя, вскоре он может привести к выходу из строя самой корзины, из-за чего придется заменить узел в сборе.
Вибрации (особенно во время старта с места) обычно возникают из-за ослабленных демпферных пружин ведомого диска либо коробления (расслоения) фрикционных накладок.
Как правило, это происходит из-за грубого обращения с трансмиссией — резких стартов с места и ударного воздействия, связанного с дополнительной нагрузкой – например, буксировкой тяжелого прицепа или длительной езды внатяг на бездорожье.
В упрощенном виде неисправности сцепления сводятся к трём категориям – не включается, не выключается, и работает с вибрацией.
Есть ли не совсем типичные примеры неисправности сцепления?
Помимо типовых случаев неисправности сцепления на практике встречаются и другие примеры его неправильной работы. Рассмотрим несколько случаев.
В первом случае через несколько месяцев после покупки машины сцепление постепенно стало буксовать все больше и больше, пока машина практически не перестала трогаться с места. Новый владелец «сдался» и поехал в сервис, где сняли коробку передач и демонтировали само сцепление. К удивлению механиков и хозяина, ведомый диск оказался в отличном состоянии – судя по всему, его меняли незадолго до продажи автомобиля.
Сцепление отчаянно буксует, а снятый диск – практически без следов износа!
А вот рабочие поверхности корзины и маховика оказались предельно изношенными – настолько, что новый диск контактировал с ними буквально в паре мест по радиусу, а не прижимался по всей поверхности. Разумеется, говорить о нормальной работе сцепления не приходилось – две тонкие «полосы контакта» никак не могли передать крутящий момент от маховика к первичному валу коробки передач.
Вдобавок корзина имела явные следы перегрева в прошлом, на что красноречиво указывал синий цвет рабочей поверхности диска. А внутри «колокола» коробки передач обнаружились остатки фрикционных накладок старого диска в виде характерного черного порошка.
Вывод прост: сцепление «сожгли», но вместо полноценной замены узла в сборе ограничились установкой дешевейшего ведомого диска. Это условно восстановило работоспособность сцепления, что позволило продать машину без лишних вложений.
Второй пример немного похож на первый: сцепление тоже начало сильно буксовать, хотя после вскрытия следов выработки на поверхностях маховика, корзины и накладках диска не наблюдалось. Зато там в изобилии присутствовало моторное масло, попавшее в сцепление из-за негерметичного заднего сальника коленчатого вала. Под машиной давно появлялись характерные капли (и даже лужицы) масла, но хозяин решил отложить решение вопроса «до лучших времён», поскольку демонтаж коробки передач — не самая дешевая процедура. В итоге пришлось не только платить за сборочно-разборочные работы и замену потёкшего сальника, но и менять ведомый диск.
Третий случай – пожалуй, наиболее нетипичный. При очередном переключении передач во время движения со стороны коробки передач раздались посторонние звуки, которые возникали при попытке отпустить сцепление даже при выключенной передаче! Владельцу пришлось на буксире ехать в сервис, где в снятом сцеплении обнаружился редкий казус: центральная часть ведомого диска (со шлицами) проворачивалась относительно остального диска.
При этом первичный вал мог «стоять», в то время как прижатые корзиной и маховиком накладки ведомого диска вращались. Разумеется, ни о каком переключении передач при такой поломке речь не шла, из-за чего и пришлось прибегнуть к буксирному тросу. Однако возникла эта проблема отнюдь не на ровном месте: владелец признался, что накануне ему довелось дважды буксировать автомобиль аналогичной массы, причем процесс сопровождался рывками и стартами на подъемах. Итог вполне закономерен.
Наряду с тормозными дисками и колодками сцепление относится к тем узлам, ресурс которых прямо связан с манерой езды водителя и особенностями эксплуатации машины.
Как избежать проблем со сцеплением?
Чтобы продлить жизнь сцеплению, достаточно соблюдать несколько несложных правил. Во-первых, нужно следить за его правильной регулировкой, иначе сцепление может как «вести», так и «буксовать». Во-вторых, нельзя перегружать сцепление – к примеру, интенсивно и долго буксовать в снегу или грязи, резко стартовать, переключать передачи при не полностью выжатой педали сцепления, держать её в полувыжатом состоянии и так далее. Наконец, нужно с осторожностью относиться к просьбам «дотащить на буксире», особенно если состояние сцепления неизвестно, а масса буксируемого автомобиля аналогична или превышает вес собственной машины. Конечно, сцепление может выйти из строя вследствие банального износа или заводского брака, но зачастую в его преждевременной кончине виноват тот, кто выжимает крайнюю левую педаль.
Демпфер сцепления давай до свидания)
Всем привет!
Милые девушки, женщины с праздником вас!

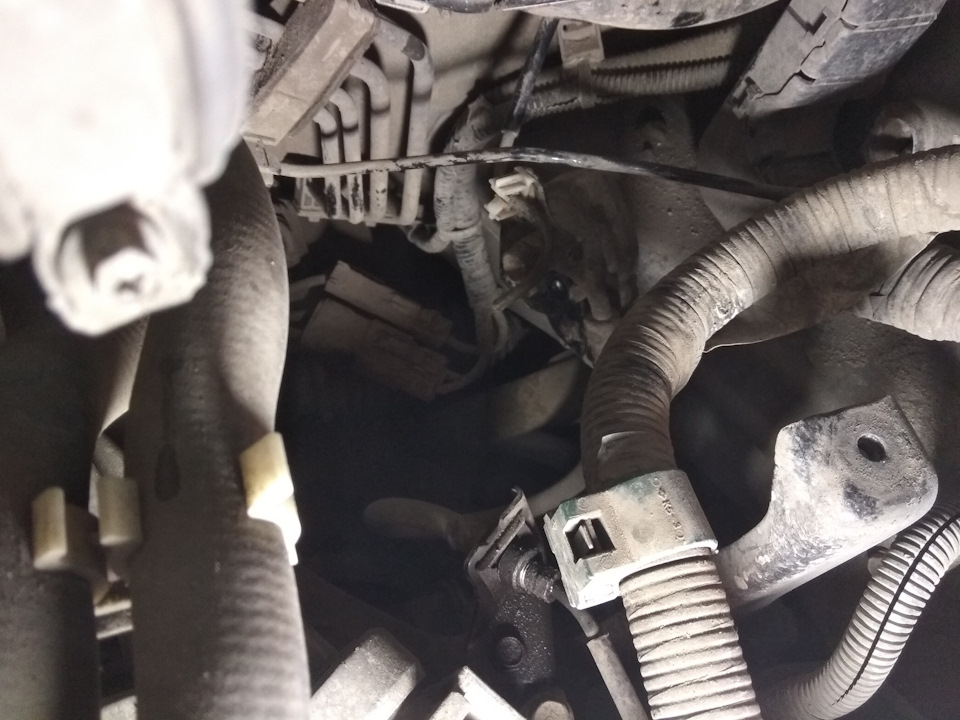

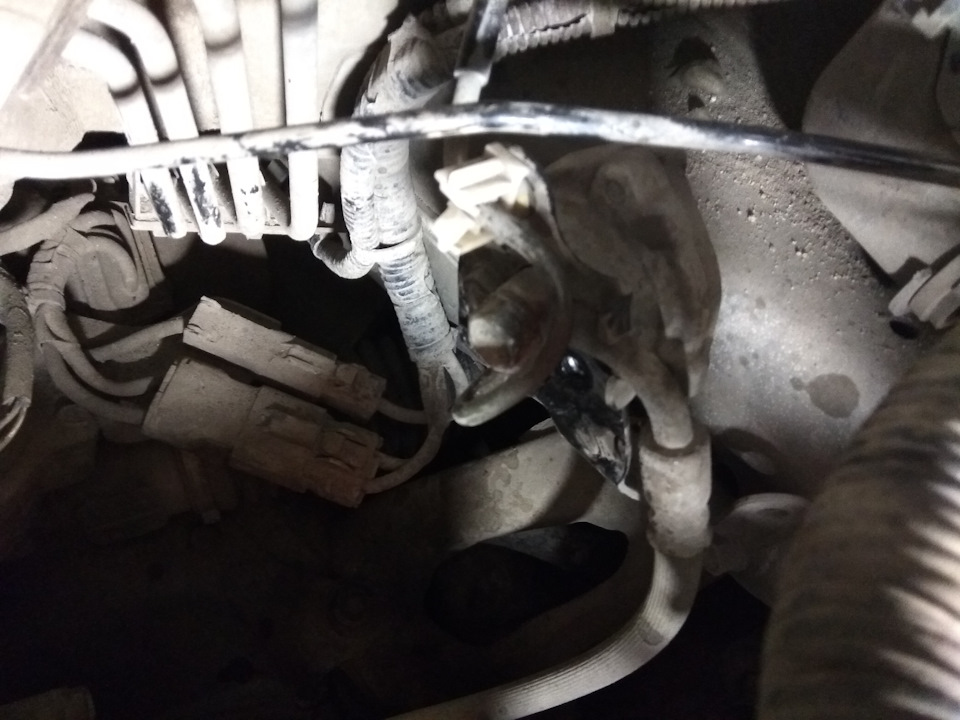

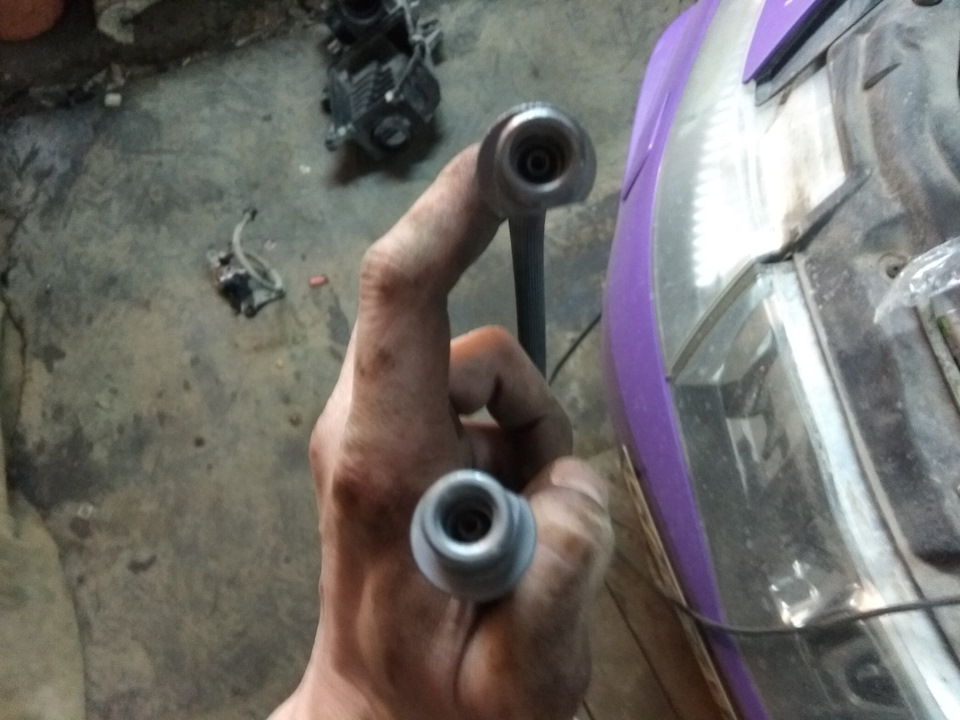

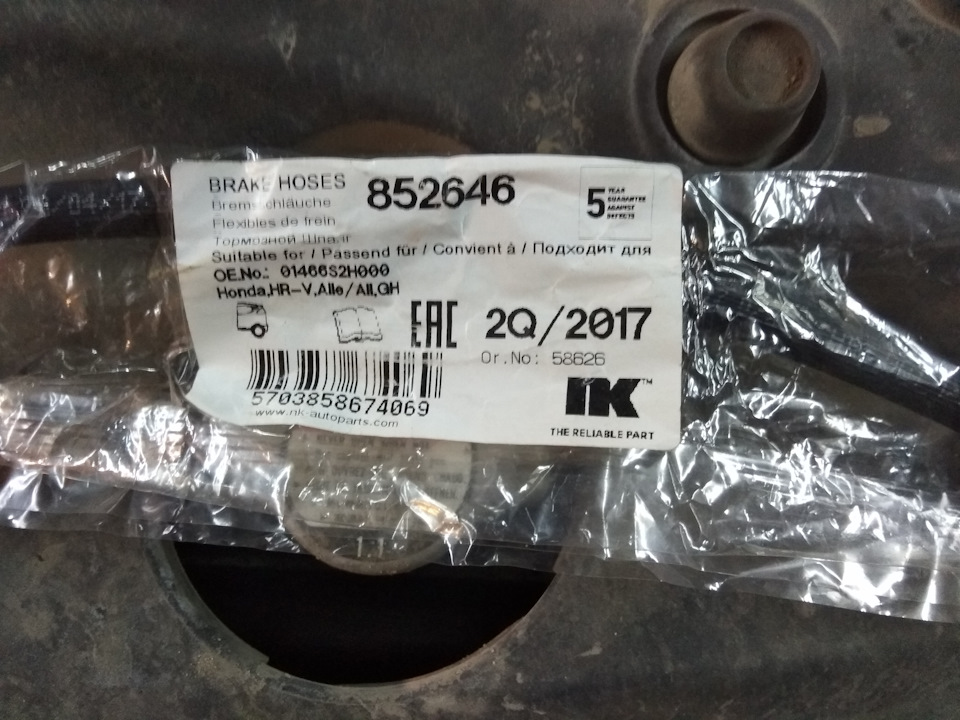

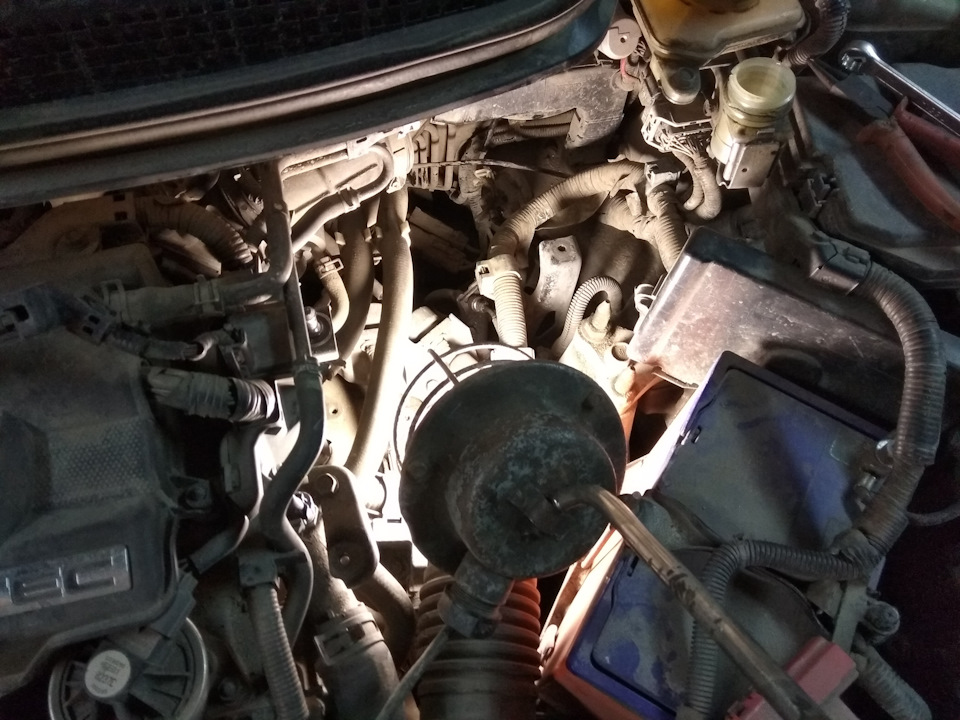

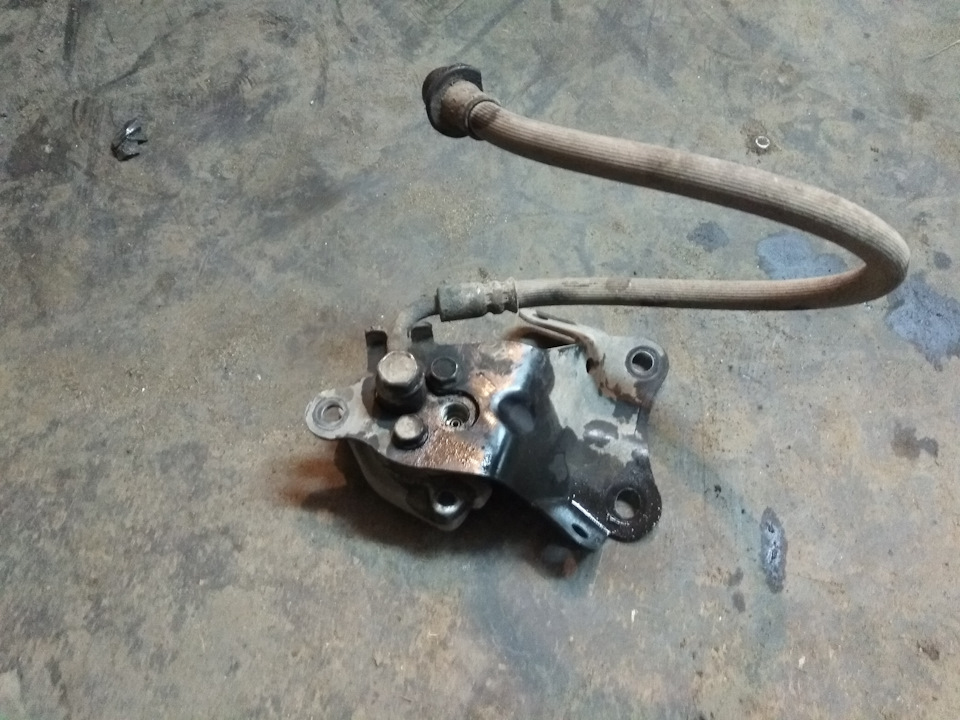

Провел сегодняшний праздник с любимой)) вообщем дошли руки до демпфера сцепления. Очень часто видел записи про то как его убирают и передачи включаются без проблем. Добраться до него не сложно, нужно снять только фильтр. Далее откручиваем трубку от шланга и трубку от демпфера. Трубку от демпфера рожковым ключём открутить не получилось, пришлось использовать спец ключ для штуцеров тормозных трубок. Далее откручиваем два болта крепления демпфера и убираем его. Вместо него я поставил тормозной шланг от hrv. Номер шланга 01466-S2H-000. Далее все затягиваем, один конец шланга крепится на штатное место, второй временно закрепил хомутом. Прокачивал сцепление один, отрезал трубу из полипропилена и после накачки упирал в сиденье. Не забываем подливать жижу.
+ Передачи влетают идеально, любая и на любых оборотах.

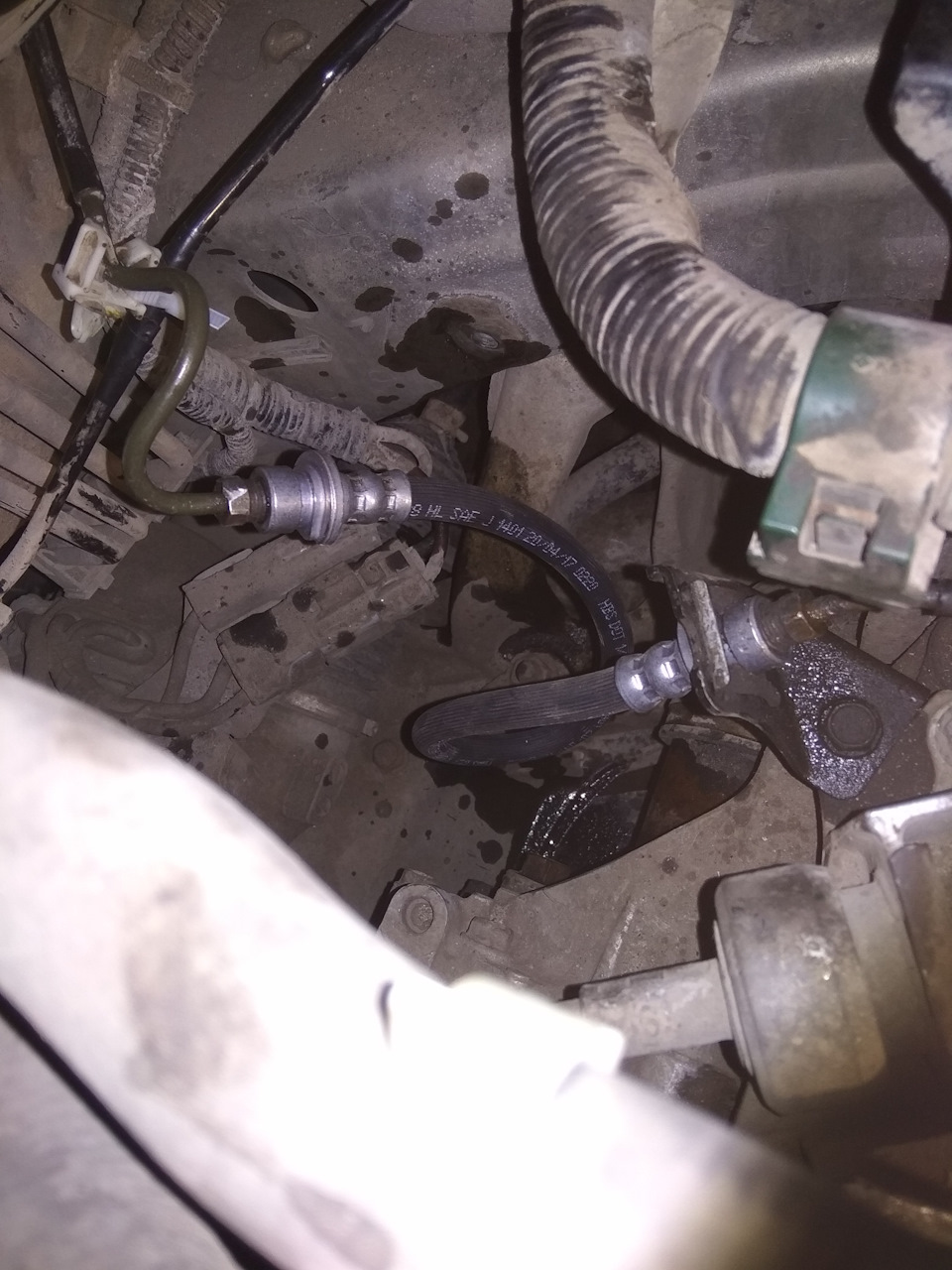

— Из за того что второй конец шланга теперь не закреплён на кузов, появилась вибрация на педали сцепления. Полезу туда ещё раз- поставлю самодельное крепление на старые места демпфера.
Всем удачи!
Запчасти
Honda Civic Hatchback 2007, двигатель бензиновый 1.8 л., 140 л. с., передний привод, механическая коробка передач — своими руками
Машины в продаже
Комментарии 10
Пробовал и с демпферо, и без него. Оставил демпфер. Включается всё чётко на любых оборотах.
Так-то демпфер не может влиять на включение передач. Он тупо немножко придерживает, когда ты просаешь сцепление. Всё. Да и ломаться там нечему.
Единственное, если лет 40 не менять жижу, то его можно забить грязью. А когда его удалить и обновить жижу — то эффект, конечно, будет.
Попробую вскрою, гляну что там внутри. Но, блин, у меня стало лучше без него включаться))
Я убрал демпфер и если честно, то я вообще не ощутил разницу в переключении передач.
Убрал по какой причине? Плохо передачи включались?
Ну как сказать, они втыкались как обычно, просто мне захотелось убрать и посмотреть разницу. Это просто сама коробка такая и ничего с этим не сделаешь, это не болячка и не проблема, это просто конструктив такой. Я и сцепу поменял, она кстати вполне еще живая была, но переключения не стали лучше или легче. Педаль только стала легче. У меня это уже второй цивик и на обоих такая тема, поэтому я на это даже не обращаю внимание.
Была проблема 2 втыкалась как бы не до конца, демпфер снял, пока этой проблемы больше нет.
Может просто стоило почистить демпфер? Я когда свой снял и разобрал, то внутри грязь была. Я его почистил и обратно собрал, так и лежит в гараже теперь. Иногда даже подумываю поставить его обратно.
Демпфер как раз и нужен для того, чтоб не было вибрации на педали сцепления.
И если он исправен, то на передачи никак не влияет. С ним просто немного запоздалая реакция вилки сцепления на нажатие педали (доли секунды) и при отпускании немного мягче сцепление работает. Благодаря мембране и гасятся вибрации на педали сцепления.
Иными словами, демпфер добавляет комфорта, но немного страдает скорость вкл/выкл сцепления.
За включение передачи, именно втыкание её, отвечают муфта-синхронизатор-шестерня (при условии, что сцепление полностью выжато и в кулисе, тросах, выборке передач и вилках кпп проблем нету).
По кулисам, выборкам и вилкам проблем не встречал у нас.
Если проблема с тросами, то проблема с включением 2/4/6/R для одного троса и 1/2 для другого (1/2 не будут вообще втыкаться, даже наполовину).
Если 1/2 втыкается наполовину, то это уже муфта-синхронизатор-шестерня. Т.е. муфта проходит синхронизатор (это первая половина хода) и упирается своими зубьями в зубья шестерни. И если оно попало ровно зуб на зуб, то оно дальше не идёт (зубья не идеально острые). В этой ситуации помогает небольшое отпускание сцепления, т.е. шестерня проворачивается немного и зуб на зуб уже не приходится, после чего передача втыкается. Вывод я думаю очевиден.
И да, даже на новой коробке, понижение на первую происходит туго, т.е её можно воткнуть силой. Но лучше делать это через нейтраль. Т.е. включена вторая, выжали сцепление, включили нейтраль, отпустили сцепление, нажали сцепление, включили первую.
Как-то так.
Коммент в закладки. Двойной выжим был в 70 годах)))
Демпфер как раз и нужен для того, чтоб не было вибрации на педали сцепления.
И если он исправен, то на передачи никак не влияет. С ним просто немного запоздалая реакция вилки сцепления на нажатие педали (доли секунды) и при отпускании немного мягче сцепление работает. Благодаря мембране и гасятся вибрации на педали сцепления.
Иными словами, демпфер добавляет комфорта, но немного страдает скорость вкл/выкл сцепления.
За включение передачи, именно втыкание её, отвечают муфта-синхронизатор-шестерня (при условии, что сцепление полностью выжато и в кулисе, тросах, выборке передач и вилках кпп проблем нету).
По кулисам, выборкам и вилкам проблем не встречал у нас.
Если проблема с тросами, то проблема с включением 2/4/6/R для одного троса и 1/2 для другого (1/2 не будут вообще втыкаться, даже наполовину).
Если 1/2 втыкается наполовину, то это уже муфта-синхронизатор-шестерня. Т.е. муфта проходит синхронизатор (это первая половина хода) и упирается своими зубьями в зубья шестерни. И если оно попало ровно зуб на зуб, то оно дальше не идёт (зубья не идеально острые). В этой ситуации помогает небольшое отпускание сцепления, т.е. шестерня проворачивается немного и зуб на зуб уже не приходится, после чего передача втыкается. Вывод я думаю очевиден.
И да, даже на новой коробке, понижение на первую происходит туго, т.е её можно воткнуть силой. Но лучше делать это через нейтраль. Т.е. включена вторая, выжали сцепление, включили нейтраль, отпустили сцепление, нажали сцепление, включили первую.
Как-то так.
Для начала попробую закрепить шланг, возможно это решит проблему.
Демпфер гидропривода сцепления. Поломка. Вопросы.
Всем привет.
Еду вчера утром, никого не трогаю, выжимаю сцепление-педаль проваливается и застревает внизу. Экстренно, пока не потерял ход, через 2 ряда перестраиваюсь вправо, встаю на обочину, в бачке главного цилиндра сцепления пусто. Отлично день начался…
Причём недавно поменял главный цилиндр сцепления, шланг и поставил ремкомплект рабочего цилиндра, ввиду того, что жижа стала чёрной. Первая мысль-шланг рвануло! Полез рукой, ощупал ничего подозрительного, вызваниваю друга, тот приезжает, доливаем жидкости, он давит сцепление, а жижа течёт из под крышки демпфера… Вот это поворот.
Кое-как дотаскиваем до гаража, с матами, на стартёре запихиваем машину в гараж, ибо уклон перед гаражом.

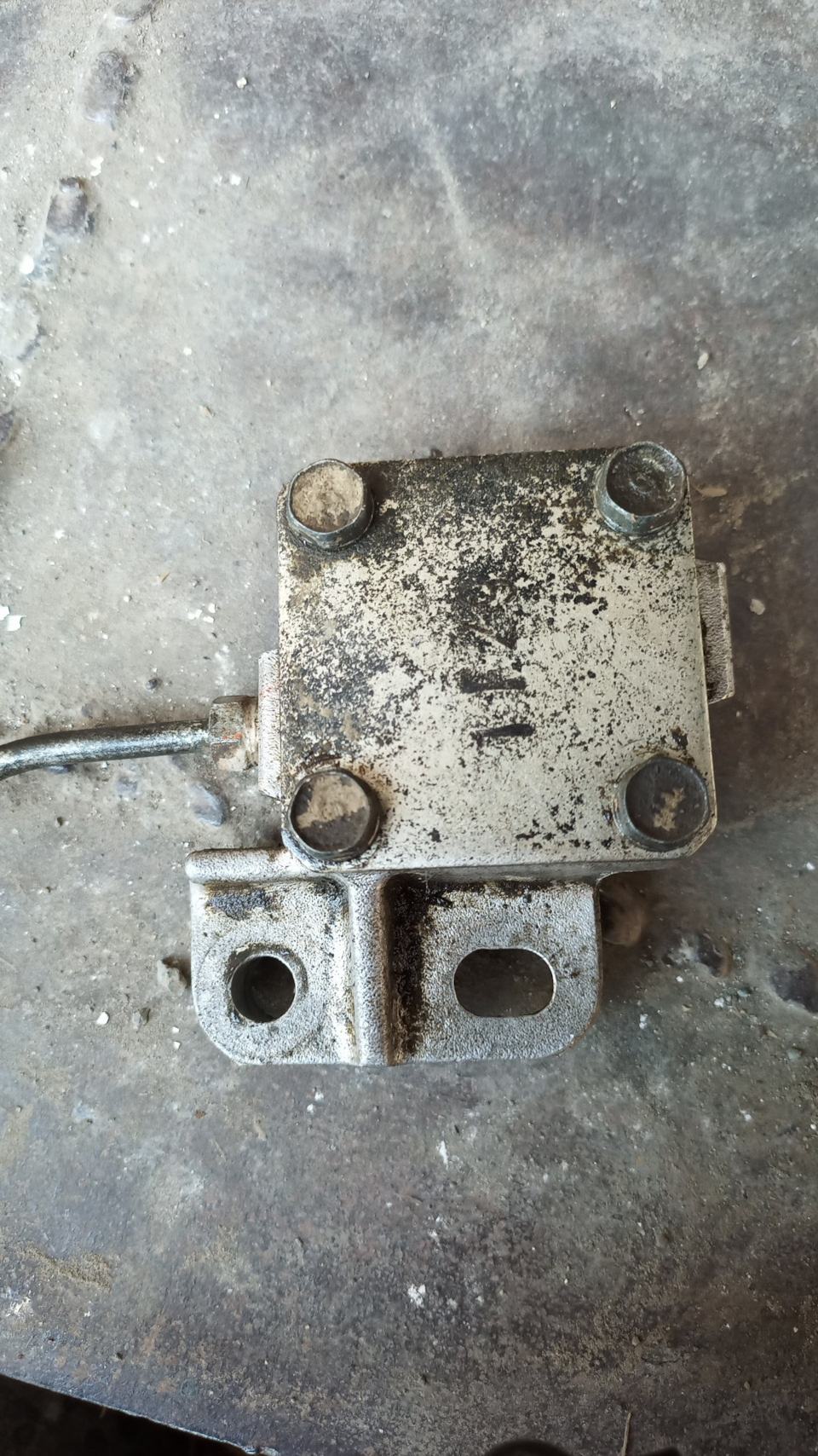

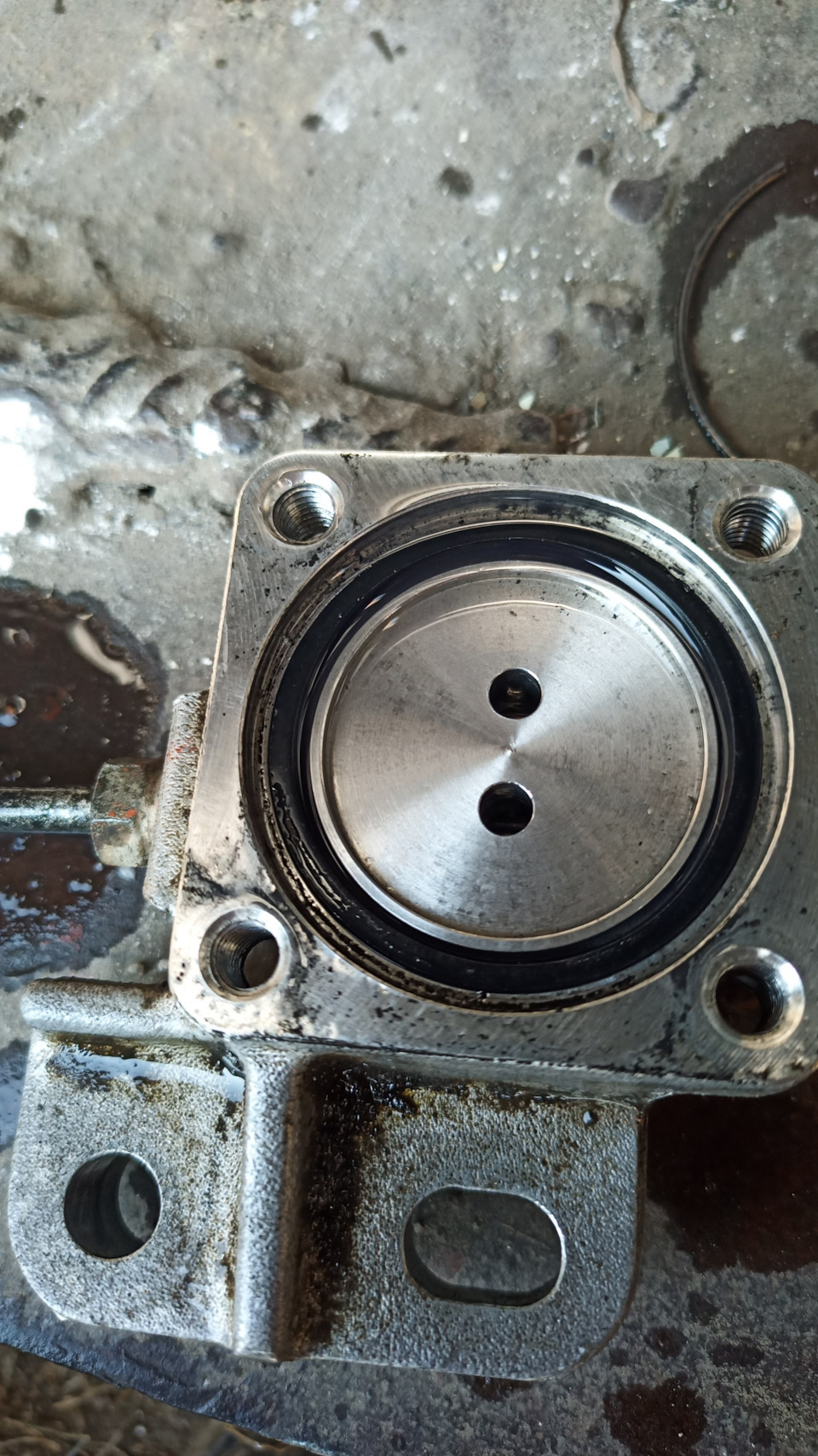

Вскрываю, а там…

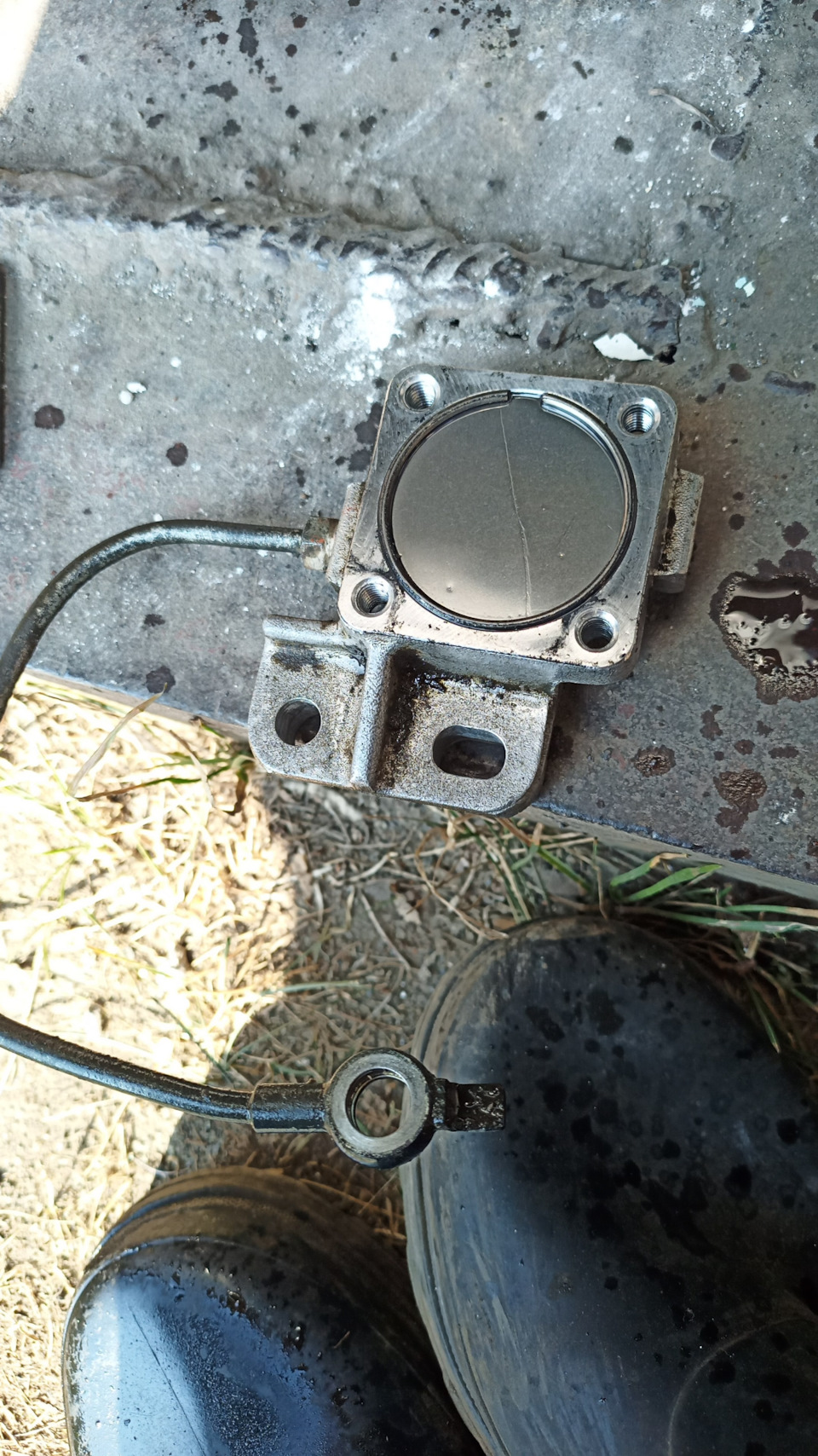

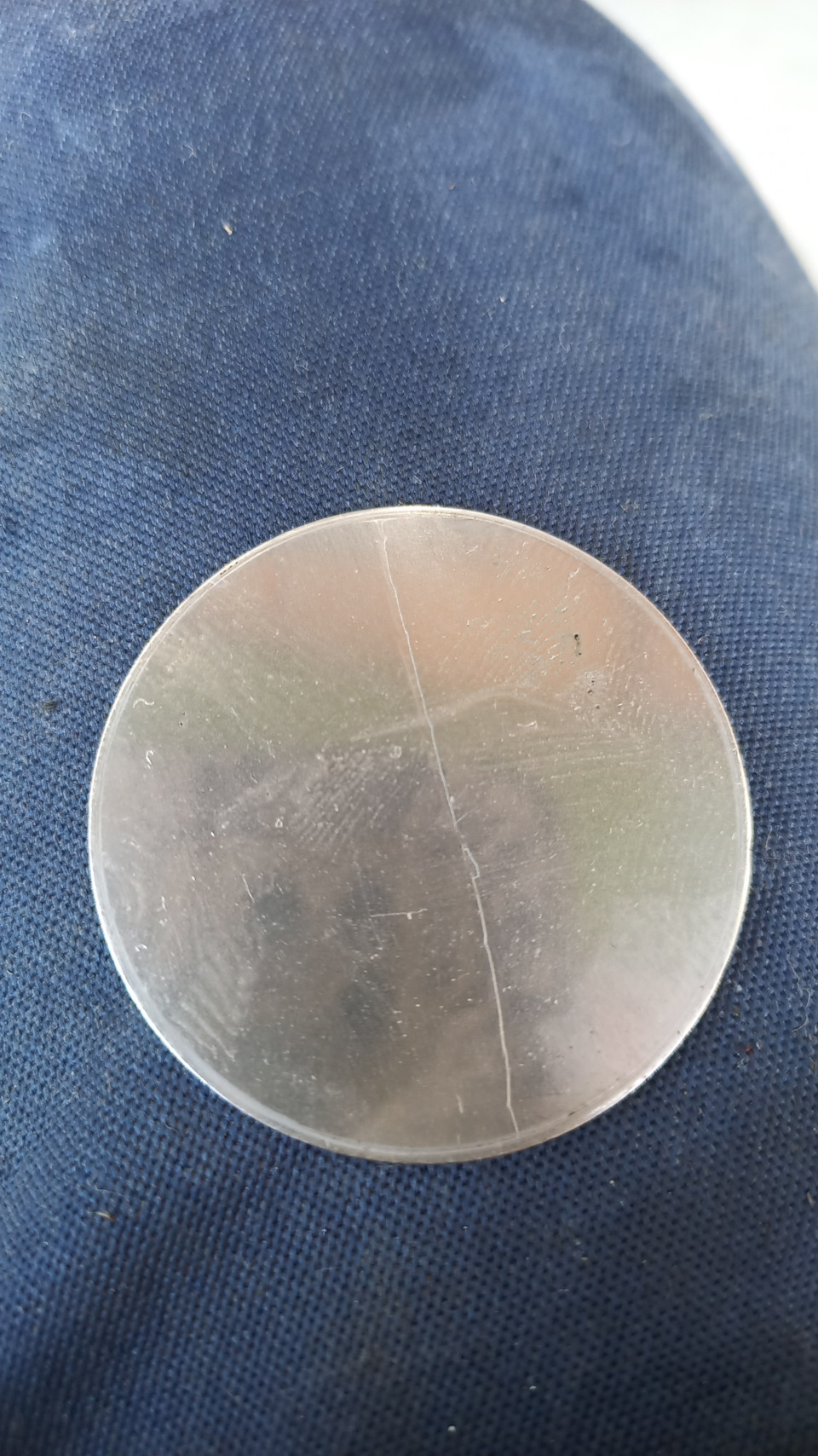

Собственно, как видно из фото, треснула мембрана, и жижа ни чем не сдерживаемая, весело выбежала на улицу. Мембрана стальная, 0.6 мм примерно толщиной (не измерял).

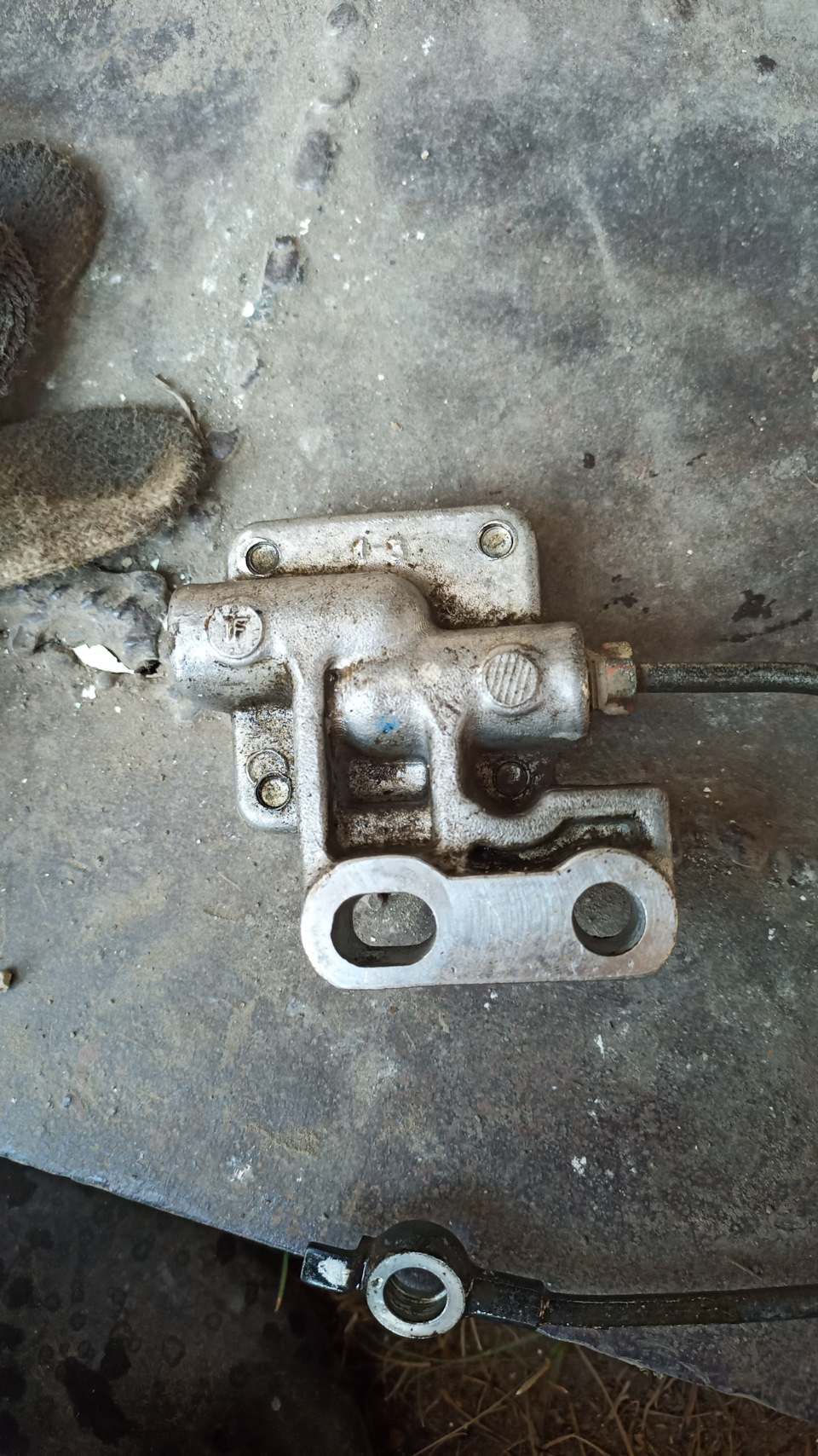

Демпферов, в наших магазинах, естественно в наличии нет, поэтому был изготовлен, в одном из магазинов, удлинитель шланга из медной трубки длиной 10 см, а штатный шланг до демпфера был подключен напрямую к рабочему цилиндру. Не сфоткал, было некогда, время поджимало, день-то рабочий.
В связи с этим вопросы к сообществу:
Как долго можно без этого демпфера ездить?
Стоит ли вообще его ставить?
Инет читал, есть такие демпферы на многих машинах, и есть же такие-же машины без оных.
Проехал немного, на текущий момент, никаких изменений, по крайней мере, ногой не почувствовал. Единственный минус, то что при манипуляции педалью сцепления вибрируют трубки гидротракта и это слышно в салоне, «фррр», что-то типа такого.

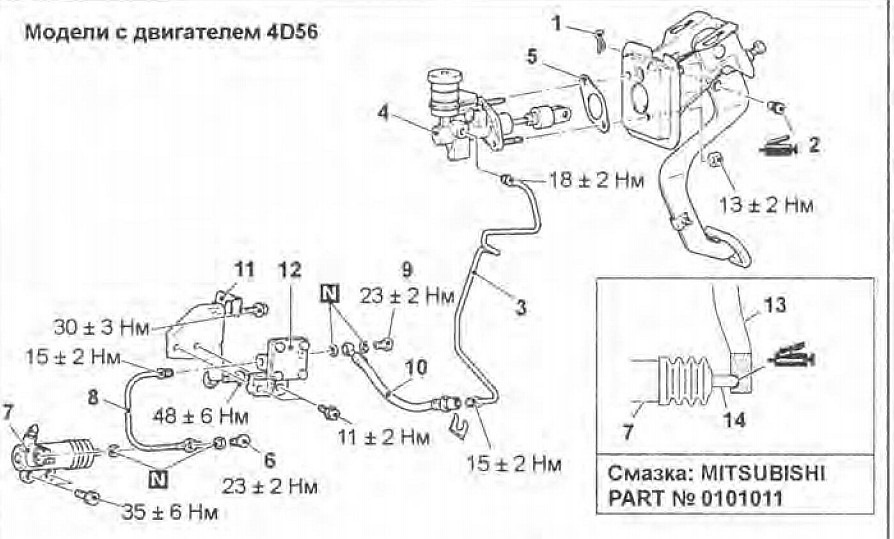

Удлинитель вставлен между трубкой 3 и шлангом 10. см. схему
Демпфер — 2348A184
Демпфер сцепления что это принцип работы
Устройство и принцип работы сцепления автомобиля
Сцеплением называется механизм трансмиссии, передающий крутящий момент от двигателя к коробке передач за счет силы трения. Также оно позволяет кратковременно отсоединить двигатель от трансмиссии и вновь их плавно соединить. Существует достаточно много разновидностей муфт сцепления. Они различаются по количеству ведомых дисков (однодисковое, двухдисковое или многодисковое), по типу рабочей среды (сухое или мокрое) и по типу привода. Разные виды сцеплений имеют соответствующие преимущества и недостатки, но наибольшее распространение на современных автомобилях получило однодисковое сухое сцепление либо с механическим, либо гидравлическим приводом.
Функции сцепления
Муфта сцепления устанавливается между двигателем и коробкой передач и является одним из наиболее нагруженных элементов трансмиссии. Она выполняет следующие основные функции:
Элементы муфты сцепления
Стандартная муфта сцепления, применяющаяся на большинстве автомобилей с механической коробкой передач, включает следующие основные элементы:
На ведомый диск сцепления с обеих сторон установлены фрикционные накладки. Его функция – передача крутящего момента за счет силы трения. Встроенный в корпус диска пружинный демпфер крутильных колебаний смягчает соединение с маховиком и гасит вибрации и нагрузки от неравномерности работы двигателя.
Схема расположения диска сцепления, корзины и выжимного подшипника с муфтой выключения
Нажимной диск и диафрагменная пружина, воздействующие на ведомый диск сцепления, в сборе представляют собой единый узел, получивший название “корзина сцепления”. Ведомый диск сцепления расположен между корзиной и маховиком и соединен с первичным валом коробки передач с помощью шлицев, по которым он может перемещаться.
Диафрагменная пружина корзины может быть либо нажимного, либо вытяжного принципа действия. Отличие – в направлении приложения усилия от привода сцепления: к маховику или от маховика. Особенность конструкции пружины вытяжного действия позволяет использовать корзину, толщина которой значительно меньше. Это делает узел максимально компактным.
Принцип работы
Принцип работы сцепления основан на жестком соединении ведомого диска сцепления и маховика двигателя за счет возникающей силы трения от усилия, которое создает диафрагменная пружина. Сцепление имеет два режима: «включено» и «выключено». Основное время работы ведомый диск прижат к маховику. Крутящий момент от маховика передаётся ведомому диску, а от него через шлицевое соединение на первичный вал коробки передач.
Схема работы диафрагменной пружины
Для выключения муфты водитель нажимает на педаль, которая соединена с вилкой механическим или гидравлическим приводом. Вилка перемещает выжимной подшипник, который, нажимая на концы лепестков диафрагменной пружины, прекращает её давление на нажимной диск, а он, в свою очередь, освобождает ведомый. В этот момент двигатель разъединен с трансмиссией.
После включения нужной передачи в коробке передач водитель отпускает педаль сцепления, вилка перестаёт воздействовать на выжимной подшипник, а тот на пружину. Нажимной диск прижимает ведомый к маховику. Двигатель соединен с трансмиссией.
Виды сцепления
Сухое сцепление
Принцип действия сцепления данного типа основан на силе трения, возникающей при взаимодействии сухих поверхностей: ведущего, ведомого и нажимного дисков. Это обеспечивает жесткую связь двигателя и коробки передач. Сухое однодисковое сцепление – самый распространенный вид, использующийся на основной массе автомобилей с механической КПП.
Мокрое сцепление
Данный вид сцепления предполагает работу трущихся поверхностей в масляной ванне. По сравнению с сухой, такая схема обеспечивает более плавное соприкосновения дисков; узел эффективнее охлаждается за счет циркуляции жидкости и может передавать больший момент на трансмиссию.
Двойное сцепление мокрого типа
Мокрая схема обычно применяется на современных роботизированных КПП с двойным сцеплением. Особенность работы такого сцепления заключается в том, что на четные и нечетные передачи КПП подается крутящий момент от отдельных ведомых дисков. Привод сцепления – гидравлический, управляемый электроникой. Переключение скоростей происходит при постоянной передаче крутящего момента на трансмиссию без разрыва потока мощности. Данная конструкция является более дорогой и сложной в производстве.
Сухое двухдисковое сцепление
Сухое двухдисковое сцепление предполагает наличие двух ведомых дисков и промежуточной проставки между ними. Данная схема способна передать больше крутящего момента при тех же размерах механизма сцепления. Сама по себе она проще в производстве по сравнению с мокрой. Обычно применяется на грузовиках и легковых автомобилях с особо мощными двигателями.
Сцепление двухмассового маховика
Двухмассовый маховик состоит из двух частей. Одна из них связана с двигателем, вторая – с ведомым диском. Обе составляющие маховика имеют небольшой свободный ход относительно друг друга в плоскости вращения и соединены пружинами между собой.
Схема двухмассового маховика
Особенностью сцепления двухмассового маховика является отсутствие пружинного демпфера крутильных колебаний в ведомом диске. Функция гашения колебаний заложена в конструкцию маховика. Помимо передачи крутящего момента он максимально эффективно сглаживает вибрации и нагрузки, возникающие от неравномерности работы двигателя.
Ресурс сцепления
Ресурс сцепления главным образом зависит от условий эксплуатации автомобиля, а также от стиля езды водителя. В среднем, срок службы сцепления может доходить до 100-150 тысяч километров пробега. В результате естественного износа, возникающего в момент соприкосновения дисков, фрикционные поверхности изнашиваются и требуют замены. Основная причина – проскальзывание дисков.
Двухдисковое сцепление обладает большим ресурсом за счет увеличенного числа рабочих поверхностей. Выжимной подшипник сцепления задействуется при каждом разрыве соединения двигателя и коробки передач. Со временем в подшипнике вырабатывается и теряет свойства вся смазка, в следствие чего он перегревается и выходит из строя.
Особенности керамического сцепления
Ресурс сцепления и эффективность его работы на пределе нагрузок зависит и от свойств материала, обеспечивающего зацепление дисков. Стандартный состав накладок дисков сцепления большинства автомобилей включает спрессованную смесь стеклянных и металлических волокон, смолы и каучука. Поскольку принцип работы сцепления базируется на силе трения, фрикционные накладки ведомого диска рассчитаны на работу при высоких температурах, доходящих до 300-400 градусов Цельсия.
Диск сцепления с керамическими фрикционными накладками
В мощных спортивных автомобилях нагрузки на сцепление намного превышают обычные нормы. Для некоторых трансмиссий может применяться керамическое и металлокерамическое сцепление. В состав материала таких накладок входит керамика и кевлар. Металлокерамический фрикционный материал менее подвержен износу и выдерживает нагрев до 600 градусов без потери рабочих качеств.
Производители используют различные конструкции муфты сцепления, оптимальные для определенного автомобиля, исходя из его назначения и стоимости. Сухое однодисковое сцепление остается достаточно эффективной и недорогой в изготовлении конструкцией. Данная схема широко применяется на легковых автомобилях бюджетного и среднего классов, а также на внедорожниках и грузовиках.
Как работает сцепление, каковы его типичные неисправности, и как их избежать
Важным элементом механической трансмиссии является сцепление, которое служит для кратковременного отсоединения двигателя от трансмиссии. Кроме того, сцепление является своеобразным демпфером, защищающим двигатель от перегрузок. Как оно работает, и как продлить его жизнь?
Как работает сцепление?
В большинстве легковых автомобилей с механической коробкой передач используется сухое однодисковое сцепление. Его конструкция довольно проста: это два взаимно прилегающих диска – ведущий (корзина) и ведомый, выжимной подшипник и система привода. В однодисковом варианте первичный вал коробки передач входит в шлицевую муфту в центре ведомого диска, а поверхности маховика двигателя, накладок ведомого диска и нажимного диска корзины плотно прилегают друг к другу. За счет этого и обеспечивается передача потока мощности от двигателя к коробке передач, причем исправное сцепление спокойно «переваривает» всю мощность, развиваемую двигателем.
В обиходе ведущий диск сцепления, включающий в себя нажимной диск (с гладкой блестящей поверхностью), диафрагменную пружину (лепестки в центре) и кожух, называют корзиной
При нажатии на педаль сцепления выжимной подшипник воздействует на пластинчатые пружины корзины, из-за чего поверхности ведомого и ведущего дисков рассоединяются. Соответственно, происходит отключение первичного вала от маховика – то есть, физическое рассоединение двигателя и коробки передач, что позволяет переключить передачу или включить «нейтралку». При включении сцепления (отпускании педали) выжимной подшипник перестает давить на пластинчые пружины, и диски снова смыкаются, а демпферные пружины в центральной части ведомого диска гасят крутильные колебания, возникающие в движении.
Хорошо видны четыре демпферные пружины ведомого диска сцепления, а также изношенные фрикционные накладки
При нормальной работе сцепления оно не привлекает к себе внимания. Но при его неисправности водитель, к примеру, не сможет включить передачу или тронуться с места. Какие же возможны проблемы?
Какие неисправности могут возникнуть при работе сцепления?
Итак, с какими же проблемами в работе сцепления можно столкнуться на практике? Во-первых, это неполное выключение сцепления — как говорят опытные водители, оно «ведёт». При нажатии педали поверхности маховика и ведомого и ведущего дисков в таком случае не размыкаются полностью, и попытки переключить передачу сопровождаются хрустом и скрежетом кареток сихронизаторов, ведь полного разъединения коробки передач и мотора не происходит.
Обратная неприятность – пробуксовка сцепления: то есть, его неполное включение. При этом поверхности маховика, ведомого диска и ведущего диска, наоборот, неплотно прилегают друг к другу и проскальзывают, из-за чего может возникнуть характерный запах горелых фрикционных накладок ведомого диска, а попытка резко набрать скорость приводит лишь к увеличению оборотов коленчатого вала. От двигателя на колёса при этом передается лишь небольшая часть мощности – до тех пор, пока износ поверхностей не становится критическим.
Если сцепление «буксует», вместо автомобиля «разгоняется» только стрелка тахометра
Наконец, возможны и такие неисправности, как возникновение вибраций и посторонних призвуков при включении-выключении сцепления.
Из-за чего возникают неисправности сцепления?
Обычно каждая возникшая проблема со сцеплением имеет свою предысторию. К примеру, сцепление может начать буксовать из-за сильного износа на больших пробегах автомобиля, когда фрикционные накладки ведомого диска износились, а рабочие поверхности корзины и маховика имеют выработку.
Во-вторых, сцепление можно просто «сжечь» — например, по неопытности или после длительных перегрузок. Такое, к примеру, бывает у любителей длительных выездов «враскачку» на бездорожье или в глубоком снегу, а также у поклонников резких стартов с педалью газа в пол.
Автомобильное сцепление: виды, принципы работы и ресурс механизма
Сцепление — ключевой механизм трансмиссии, отвечающий за передачу силы вращения от мотора коробке передач. При переключении передачи или торможении механизм разъединяет двигатель с трансмиссией. Предназначение сцепления заключается в сглаживании колебаний, приеме удара на себя во время переключения передач и защите авто от перегрузок.
Виды сцепления
Существует множество вариантов муфт сцепления. Механики выделяют такие виды сцепления автомобиля:
Разумеется, каждый вариант механизмов имеет свои плюсы и минусы. Но на современных авто чаще всего используют однодисковое сцепление сухого типа с механическим или гидро- приводом.
Функции ключевого механизма трансмиссии
Муфта сцепления — устройство, на которое припадает самая большая нагрузка среди всех элементов узла трансмиссии. Она располагается между двигателем и КП. Выполняет следующие функции:
Таким образом, работа сцепления направлена на кратковременную блокировку передачи вращения от мотора к КП с возможностью плавного ее возобновления.
Из чего состоит устройство сцепления автомобиля?
Устройство сцепления автомобиля с механической КП предполагает следующие элементы:
Устройство сцепления: схема работы элементов механизма
На ведомый диск надеты фрикционные накладки. Диск вместе с ними передает вращение трансмиссии за счет производимой силы трения, а внедренный в корпус демпфер крутильных колебаний обеспечивает «мягкое» соединение с маховиком, минимизирует вибрации и нагрузки, возникающие в связи с неравномерной работой мотора.
Нажимной диск вместе с пружиной, именуемые «корзиной сцепления», давят на ведомый диск, который непосредственно контактирует с маховиком и валом КП.
Диафрагменная пружина бывает 2 типов:
Типы пружин отличаются друг от друга вектором приклада усилий от привода сцепления (к маховику или от него). Пружины вытяжного действия дают возможность использовать небольшую корзину сцепления, что делает узел компактным.
Принцип работы сцепления автомобиля
Принцип работы сцепления базируется на приведении в действие маховика за счет возникновения силы трения, создающейся диафрагменной пружиной. Работа сцепления автомобиля возможна в 2 режимах: «включено» и «выключено». В основном, ведомый диск присоединен к маховику. Передача вращающего момента осуществляется от маховика к ведомому диску. От последнего сила вращения через шлицевое соединение передается первичному валу КП.
Чтобы дезактивировать муфту, водитель давит на педаль, соединенную с вилкой механо- или гидро- приводом. Последняя перемещает выжимной подшипник, который воздействует на лопасти диафрагменной пружины, прекращая давление на нажимной диск. Происходит разъединение движка с трансмиссией.
После отпускания педали сцепления вилка уже не активирует выжимной подшипник и пружину. Происходит прижим нажимным диском ведомого к маховику и обеспечивается соединение двигателя с трансмиссией.
Особенности работы отдельных видов сцепления — сухое сцепление
Устройство работы сцепления сухого типа основано на возникающей силе трения сухих поверхностей дисков, благодаря чему формируется жесткая связь мотора и КП. Сухое однодисковое сцепление чаще всего используется на транспортных средствах с МКП.
Мокрое сцепление
Эта схема работы сцепления предполагает трение поверхностей в масляной ванне, плавное соприкосновение дисков и более эффективное охлаждение. Обеспечивается передача на трансмиссию большего крутящего момента.
Применение этого типа сцепки рационально на роботизированной технике с двойным сцеплением. На четные и нечетные КП происходит подача вращающегося момента от разных ведомых дисков. Схема работы сцепления мокрого типа применяется в паре с гидравликой. Переключение скоростей совершается без разрыва потока мощности. Установка более современная, дорогостоящая и сложная в плане производства.
Сухое двухдисковое сцепление
Двухдисковый механизм передает больше вращающего момента при одинаковых размерах деталей узла. Он предполагает наличие 2 ведомых дисков с промежуточной прокладкой между их рабочими поверхностями. Чаще всего используется на грузовых и легковых авто, снабженных мощным двигателем.
Сцепление двухмассового маховика
Маховик состоит из 2 элементов, один из которых связан с мотором, а второй с ведомым диском. Части детали демонстрируют свободный ход друг относительно друга и скреплены между собой пружинами.
В этом типе устройства отсутствует демпфер ведомого диска. Нивелирование колебаний принимает на себя непосредственно маховик. Он также эффективно сглаживает вибрации и минимизирует нагрузку на трансмиссию.
Ресурс сцепления
Срок эксплуатации механизма сцепления зависит от условий пользования автомобилем и стилем езды водителя. Как правило, деталь выходит из строя после 100-150 тыс. км пробега. Из-за естественного износа элементов устройства при соприкосновении друг с другом наблюдается проскальзывание дисков.
Двухдисковое сцепление может похвастать большим ресурсом, поскольку в нем увеличено число рабочих поверхностей. Выход из строя подшипника сцепления связан с выработкой смазки и перегревом.
Накладки дисков сцепления
Ресурс сцепления во многом зависит от материала, который способствует зацеплению дисков. Стандартно применяют смесь стекла, металловолкна, смол и каучука (в спрессованном виде). В связи с тем, что принцип работы механизма сцепления ориентирован на продуцирование силы трения, накладки ведомого диска выдерживают температуру в 300-400 градусов Цельсия.
Для спорткаров используют накладки из керамики и металлокерамики, которые могут выстоять при более серьезных нагрузках. К примеру, металлокерамический фрикционные материал выдерживает температуру в 600 градусов Цельсия и менее подвержен износу.
Таким образом, различные транспортные средства снабжаются специальными муфтами сцепления. Чаще всего используют однодисковое сцепление сухого плана, которое демонстрирует относительно невысокую стоимость и неплохую эффективность. Эта схема применима для легковых бюджетных авто, машин среднего ценового класса, внедорожников и грузового транспорта.
