Деструкторы

Сегодня без деструкторов озона практически невозможно добиться надежности и безопасности в работе систем водоочистки. Главное предназначение деструкторов – уничтожение не прореагировавшего озона перед его поступлением в воду. Важно помнить, что озон, представляет собой не только полезный и эффективно разлагающий все микроорганизмы химический реагент, но и очень токсичный газ. Для того, чтобы превышающий норму озон не попал в воду, многие предприятия промышленности устанавливают деструкторы. Современные деструкторы работают по каталитическому либо термокаталитическому принципу разложения.

Если ваша промышленная деятельность имеет дело с небольшим объемом обрабатываемой воды, то советуем вам установить небольшой деструктор, функционирующий на принципе катализа.

Обезвреживание остаточного озона

Обезвреживание остаточного озона

Обезвреживание остаточного озона

Каталитический деструктор представляет собой специальное устройство, предназначенное для осуществления газовой деструкции неиспользованного озоно-кислородного состава в процессе работы озонатора, который отвечает за выброс этой смеси в основную рабочую зону. Перед тем, как выбросить смесь в воду, деструктор преобразует озон в кислород. Концентрация озона в газовой среде после деструктора гарантированно обеспечивается на выходе из деструктора в несколько раз ниже ПДК=0,1 мг/м³.

Как показывает практика, после обработки озоном воды, количество оставшегося необработанного газа может составлять от 2 до 8 процентов от всего объема.

Будучи высокотоксичным газом, озон легко и быстро разлагается при высоких температурах. Если ваше предприятие предполагает работу и огромным количеством воды, то советуем вам оставить свой выбор на термокаталитическом деструкторе. Такой деструктор озона отлично подходит для установок со средней и высокой производительностью. Такие деструкторы моментально нейтрализуют остаточные объемы озона и сразу же отправлять в воду обезвреженный кислород. Главное преимущество термо-каталитических деструкторов, заключается в том, что оснащение катализаторами позволяет снизить температуру обработки озона до 80 – 100 градусов.

Если хотите выбрать подходящий деструктор озона, советуем обратиться вам к специалистам нашего магазина.

Источник

Деструктор озона

Сомневаетесь в выборе?

Уничтожение озона является основной задачей, которую вы можете решить купив деструктор озона.

Хотя применение озона является одним из наиболее экологически безопасных способов обеззараживания и окисления, крайне важно разрушить любой избыточный или остаточный озон безопасным способом.

Озон может быть термически разрушен (уменьшен до кислорода), но также каталитически

Каталитическое разрушение озона является наиболее часто используемым процессом, поскольку его легко установить на новые и существующие озонаторы, и это экономически выгодно. Следует соблюдать осторожность при проектировании и габаритах деструктора, чтобы избежать перепада давления и повышения температуры, что может привести к возгоранию. Катализатор загрязнённый водяными порами может быстро прийти в негодность, что также учитывается при проектировании.

Кроме того, используемые материалы должны быть стойкими к озону, а катализатор должен быть легко заменен.

Активированный уголь можно также использовать для разложения озона. Однако он потребляется в процессе, а его использование ограничено приложениями, где концентрация озона относительно низкая. Также уголь теряет свои свойства при взаимодействии с влагой и рядом загрязнителей.
Крайне важно отметить, что огонь может возникнуть в активированном угле в более высоких концентрациях озона или где озон образуется из концентрированного источника кислорода, поэтому в большинстве случаев приобретаются промышленные деструкторы озона на основе катализаторов имеющие необходимые системы безопасности.

Цены на деструкторы озона относительно низкие и зачастую стоят немного дороже чем самостоятельно созданные системы, а также позволяют избежать не запланированных расходов и получить проверенный продукт.

Мы можем поставить деструкторы озона как для лабораторного, таки промышленного применения, а также поставить оборудование для мониторинга.

Источник

Технология озонирования воды

Принцип работы установки очистки воды озоном

Основные элементы типовой озонофильтрующей системы:

В технологии озонофильтрации не предусмотрены какие-либо сменные фильтры, мембраны и расходные материалы.

Периодические промывки фильтрующего элемента производятся в ручном либо автоматическом режиме:

Озон производится генератором (озонатор) из окружающего воздуха О₃ — О₁ с необходим запасом. Безнапорным образом (эжектированием) он подается в очищаемую воду, обеззараживая ее, окисляя органические и неорганические примеси (железо, сероводород, марганец), переводя их из растворенных форм в формы, поддающиеся фильтрации.

Озоновый генератор использует в работе два компонента: неподготовленный атмосферный воздух и электричество, потребляя минимум мощности (от 30 Вт).

Излишек озона в течение нескольких минут деструктурируется в обычный кислород О₃ — О₂. Далее, пройдя через фильтрующую загрузку из активированного угля, происходит полное очищение воды от остаточного растворенного озона О₃ — О₂ и подача потребителю. Он получает чистую, насыщенную кислородом родниковую воду, сохранившую в своем составе все необходимые человеку минеральные элементы.

На поверхности и в толще угля происходят следующие процессы:

Активированный уголь в Установке работает не как сорбент, имеющий ограниченный срок действия, а как катализатор и промывной механический фильтр, не имеющий никаких ограничений по сроку службы.

Таблица составлена исходя из данных многочисленных анализов, показывает изменения параметров качества воды, очищенной методом озонофильрации:

Помимо очистки воды от вредных элементов и их соединений в установке происходит полное безреагентное обеззараживание питьевой воды.

Очистка воды озонированием

Озонирование представляет собой специальный метод водоподготовки, при котором происходит мощная и комплексная очистка воды без каких либо вредных и побочных эффектов.

Обработка озоном имеет большие и неоспоримые преимущества перед другими технологиями, представленными на рынке.

Озон, как природный окислитель, благодаря своей высокой активности, при смешивании с очищаемой водой, достаточно быстро окисляет загрязнения, переводя их из растворенного состояния во взвесь, которая легко задерживается на промывном фильтре.

В процессе прохождения насыщенной озоном воды через фильтрозагрузку происходит переход терхатомарного озона в обычный двухатомарный кислород, и происходит полная ликвидация непрореагировавшего озона. Он превращается обратно в кислород, из которого он и был произведен. На оборудовании дополнительно устанавливается отдельный деструктор озона, разлагающий озон при «дыхании» установки. Вода же, пройдя через угольный фильтр-осветлитель подается непосредственно Потребителю.

Пить воду, очищенную озонирующей установкой можно сразу же после открытия водопроводного крана, без отстаивания и дополнительной очистки.

Процесс обработки воды озоном происходит достаточно быстро, при этом не требуется никаких расходных реагентов, материалов, регламентных работ. В самой воде не образуется вредных примесей, сохраняется необходимый организму минеральный состав и уровень Ph, другими словами, озонирование является абсолютной экологичной природной технологией.

Большинство самых распространенных загрязнений, это металлы (за исключением золота и платины) и другие загрязнения — практически все органического происхождения, подвержены непосредственно озоновому окислению. Имея повышенную стерилизующую способностью, озон оказывает мощное обеззараживающее воздействие на различных возбудителей вирусных заболеваний, на споры, невосприимчивые к хлорной обработке. Благодаря обработке воды озоном, Потребитель всегда получает очищенную, насыщенную кислородом и обеззараженную питьевую воду, самого высокого качества.

Озон не только эффективно очищает воду, но и полностью ее обеззараживает.

Озонирование широко применяется при очистке воды из подземных и поверхностных источников, оборотной воды бассейнов (озонатор для бассейна), используется для обеззараживания бутилированной воды, удаляя из нее все неприятные привкусы и запахи, применяется для дезодорации воздуха, очистки и обеззараживании вентиляционных выбросов и сточных вод и т.д.

Другие методы очистки воды

Проблема многих методов очистки воды, использующих «долгоиграющие» окислители (хлор и марганцовка), заключается в том, что реагенты, добавляемые в исходную воду, не полностью вступают в реакцию с растворенными включениями, либо их просто недостаточно. Нестабильность состава скважинной воды (например сезонная) гарантирует, что Потребитель получает воду либо с остаточным реагентом, либо с недоочищенными включениями. Вода, прошедшая такие виды очистки характеризуется как техническая или «условно питьевая».

Одной из актуальных проблем человечества в новом тысячелетии является водоподготовка: очистка и получение пригодной для потребления воды.

По данным ВОЗ вода только из 1% источников хозяйственного водоснабжения на Земле не требует дополнительной очистки.

Во всех остальных случаях подготовка и особенно обеззараживание воды просто необходимы. При использовании некачественной воды достаточно велик риск получения всевозможных заболеваний, в связи с чем, польза от озонирования очевидна.

Основные загрязняющие факторы, превышение которых оказывает негативное действие на здоровье человека:

Загрязнения в воде могут находиться как в растворенном состоянии, так и виде взвеси (мутность, осадок). Дисперсные частицы особой проблемы для очистки не представляют и, как правило, задерживаются обычными механическими фильтрами различных конструкций, но растворенные загрязнения такие фильтры задержать не могут.

Самый наглядный и распространенный пример — это растворенное железо в воде артезианской скважины. Пройдя через фильтры механической очистки она достаточно прозрачна, но в течение короткого времени, после контакта с окружающим воздухом, начинает мутнеть и появляется ржавый осадок. Это как раз и есть процесс окисления растворенного железа, переход его из растворенного состояния во взвесь.

Механические непромывные фильтры для очистки воды требуют регулярной замены.

Для того, чтобы хорошо очистить воду от растворенных загрязнений, необходимо использовать сильный реагент-окислитель (реагентная система очистки). Он вступает в реакцию с растворенными включениями и переводит их из растворенных форм во взвесь, которая задерживается на осадочном фильтре.

Окислители, широко применяемые сегодня — это ХЛОР, МАРГАНЦОВКА (доставляются и поддерживается запас, либо входят в состав фильтрозагрузки) и ОЗОН (вырабатывается из окружающего воздуха по мере необходимости). Озон — природный окислитель, выделяется из этого ряда во-первых, своей активностью, которая на порядок выше, во-вторых, ограниченным временем жизни, составляющим считанные минуты.

Выбрав современную технологию и оборудование ОЗОН-М вы получаете мощную и гибкую систему водоподготовки для широкого спектра загрязнений. Тем самым, вы сохраните свое здоровье и повысите уровень жизни. Используйте полезную питьевую воду, очищенную природной технологией озонофильтрации! Консультации и заказ любого озонирующего оборудования в России по тел.:

и по почте: ozon-montage@mail.ru

Заказ оборудования водоочистки и консультации:

Источник

Интересные и нужные сведения о строительных материалах и технологиях

Деструкция остаточного озона

Адсорбция. Остаточный озон может быть извлечен из газовой смеси с помощью адсорбции. Принцип удаления состоит в том, что воздух, содержащий остаточный озон, перед выбросом в атмосферу пропускают через фильтрующие адсорбционные колонны. В качестве фильтрующего материала обычно используют гранулированный активированный уголь диаметром зерен 1—6 мм. Уголь, адсорбируя летучие органические загрязнения, подвергается вместе с ними медленному сгоранию при окислении загрязнений содержащимся в воздухе озоном. В среднем количество потребляемого активированного угля составляет 450 г на 1 кг озона, что требует периодической догрузки фильтра углем.

Этот способ достаточно эффективен, если надлежащим образом подобраны качество и гранулометрический состав угля (т. е. параметры, влияющие на степень окисления озоном летучих органических загрязнений). Кроме того, при этом способе почти не затрачивается энергия. Недостатком этого метода является то, что при скоплении озона в загрузке (концентрация озона в воздухе свыше 10%) и применении сухих угольных фильтров, работающих под давлением, необходимо принимать меры предосторожности во избежание взрыва, который может произойти при реакции озона со следами летучих органических загрязнений.

Катализ. Деструкция озона методом катализа применяется относительно недавно. Принцип метода состоите быстром разложении газа на кислород и атомарный кислород в присутствии катализатора при температуре 60—120°С. Способ эффективен при значительных концентрациях озона в обрабатываемом воздухе (свыше 30 г/м 3 ).

Установки по деструкции озона представлют собой фильтры, заполненные слоями плетеной сетки (размер ячеек 4 X 4 или 4 X 6 мм), которая изготовляется из металлов или из окислов металлов. Продолжительность контакта озона с катализатором составляет 0,5 — 1 с. Активность того или иного катализатора оценивается величиной пространственной скорости, характеризуемой отношением расхода воздуха, который необходимо обработать, к объему катализатора. Оптимальные значения пространственной скорости составляют 2000—6000.

Преимущество этого способа состоит в незначительных затратах энергии. Однако нельзя не учитывать стоимости катализаторов (например, платины), которая может существенным образом увеличить затраты на процесс деструкции озона. К недостаткам мет ода каталитического разложения следует отнести сложность управления процессом, в частности соблюдение строгого контроля за влажностью газа, так как влага, конденсируясь на сетке, оказывает отрицательное влияние на эффективность деструкции, вступая в реакцию с катализатором. Нежелательным является также присутствие в обрабатываемом воздухе окислов азота, хлора и других окислителей, которые оказывают химическое воздействие на катализатор, выражающееся пассивацией последнего из-за образования металлический солей. Катализаторы регенерируют в специальных печах при температуре 500 °С в течение 6—7 ч.

Пиролиз. Этот способ применяется при незначительных концентрациях озона в воздухе. Термическая деструкция основана на свойстве озона эффективно разлагаться при повышенной температуре. Для достижения безопасной концентрации озона в воздухе (менее 0,2 мг/м 3 ) параметры обработки должны быть следующими: температура 340—350 °С, продолжительность 3 с.

В зарубежной практике озонирования эксплуатируется ряд аппаратов для термического разложения на основе использования тепловой энергии, выделяющейся в электропечах или при сжигании газов и другого топлива. Эти устройства работают как с рекуперацией, так и без рекуперации энергии.

Наибольшее распространение получили электрические термодеструкторы с рекуперацией энергии, выпускаемые фирмой «Трелигаз». Принцип работы этих аппаратов состоит в следующем. Смесь газов проходит через термический теплообменник, где происходит ее нагрев за счет контакта с уже очищенным от озона теплым воздухом, находящимся в трубках теплообменника. Нагреву до температуры 285°С способствует интенсивное перемешивание потока, создаваемое перегородками. Из теплообменника смесь газов направляется в камеру электронагрева, где температура смеси поднимается до 350°С и происходит разложение озона. Скорость движения газовой смеси в камере назначается такой,чтобы контакт происходил в несколько секунд. Очищенный от озона воздух отдает свое тепло поступающим в теплообменник новым порциям газовой смеси и выбрасывается вентилятором в атмосферу. Рекуперация тепловой энергии, осуществляемая в теплообменнике деструктора, позволяет достичь значительной экономии (в 3—4 раза) денежных средств на разложение озона по сравнению с затратами на эксплуатацию подобных аппаратов без теплообменников. Эти аппараты рассчитаны на производительность до 1350 м 3 /ч, или 27 кг озона в 1 ч. Габариты самых мощных деструкторов составляют 3,2 X 1,8 X 2,3 м, масса 2800 кг. Среднее потребление энергии в установленном режиме работы 35 Вт/ч на 1 м 3 обрабатываемого газа.

Термические деструкторы фирмы «Трелигаз» обслуживают большое число озонаторных станций в разных странах Европы, например Шуази-ле-Руа (производительность по озону 120 кг/ч) и Иври-сюр-Сен (22 кг/ч), станции водоподготовки в Хельсинки (63 кг/ч) и в Амстердаме (25 кг/ч).

Источник

Озонирование в водоподготовке. История и практика применения

Озонирование — достаточно модное нынче слово, связываемое с неким очень современным и действенным способом очистки воды. Это верно и неверно. Во-первых, озон — это не только мощное средство для подготовки питьевой воды. Перечень областей, в которых используется озон, как обеззараживающее средство, средство для удаления запахов, катализатор химических и технологических процессов, достаточно велик. Он очень эффективен при обработке воздуха (дезинфекция помещений для хранения продуктов, содержания животных, очистка загрязнений воздуха при выбросе после «грязных» металлургических и химических производств), в предпосевной обработке семян, при обработке целлюлозы, отбеливании тканей. Озонирование воздушной среды улучшает условия труда, снижает микробную загрязненность в 3–4 раза. Отдельной и важной отраслью использования озона является медицина, в которой применяются озонированные физиологические растворы, озонная аутогемотерапия, озон используется при лечении ожоговых заболеваний, для ингаляций. Во-вторых, озон и его действие известны и изучаются достаточно давно. В-третьих, как чаще всего и бывает в природе, озон — не панацея от всех бед.

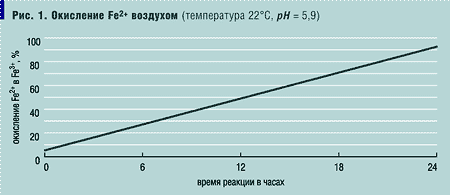

Рис. 1. Окисление Fe2+ воздухом

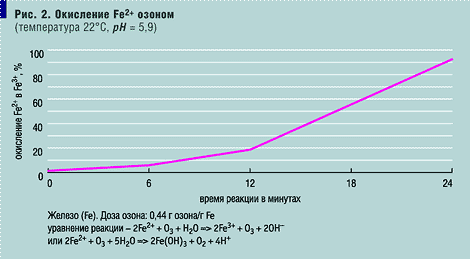

Рис. 2. Окисление Fe2+ озоном

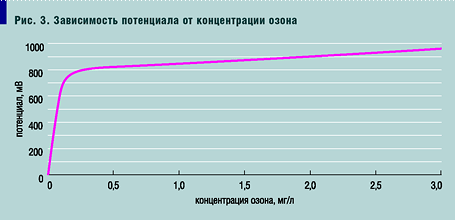

Рис. 3. Зависимость потенциала от концентрации озона

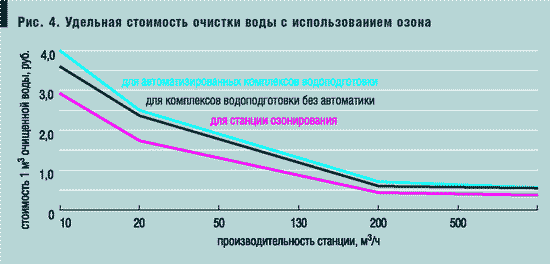

Рис. 4. Удельная стоимость очистки воды с использованием озона

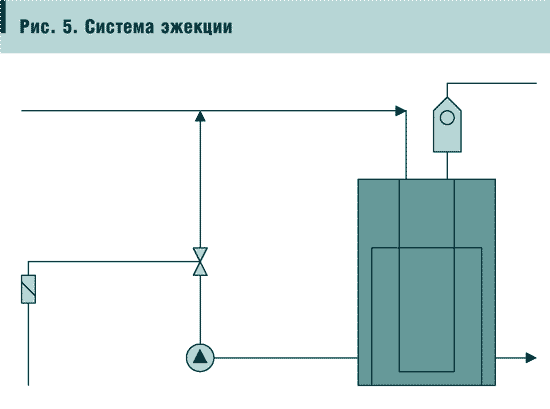

Рис. 5. Система эжекции

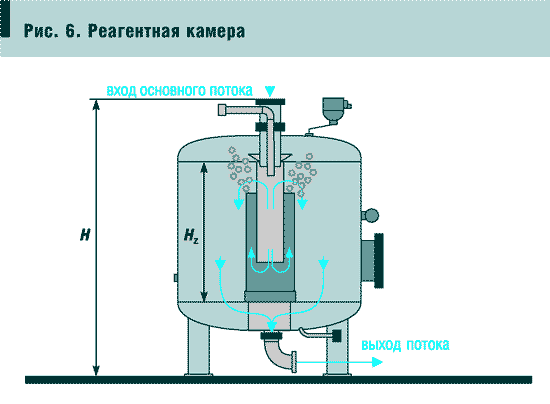

Рис. 6. Реагентная камера

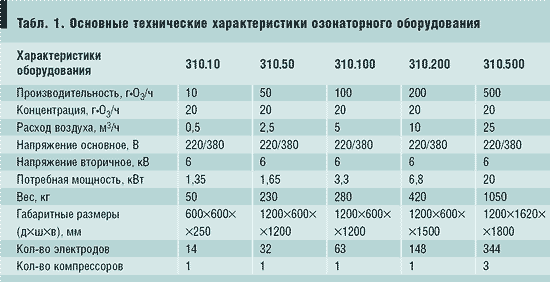

Табл. 1. Основные технические характеристики озонаторного оборудования

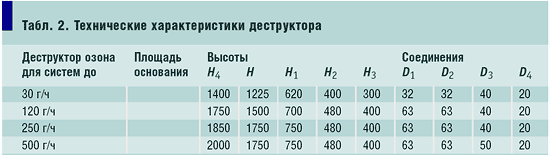

Табл. 2. Технические характеристики деструктора

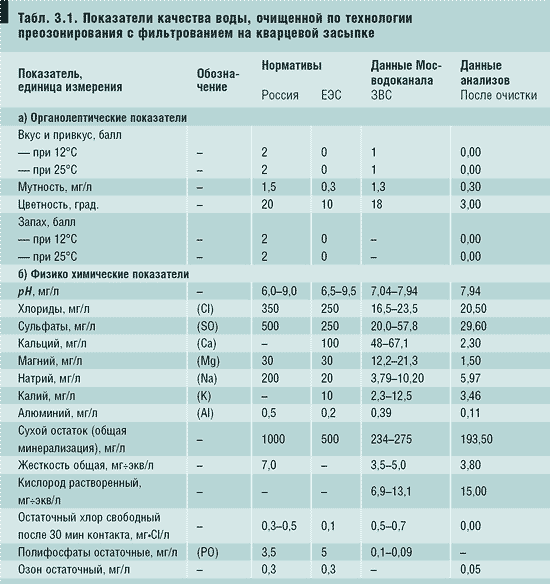

Табл. 3.1. Показатели качества воды, очищенной по технологии преозонирования с фильтрованием на кварцевой засыпке

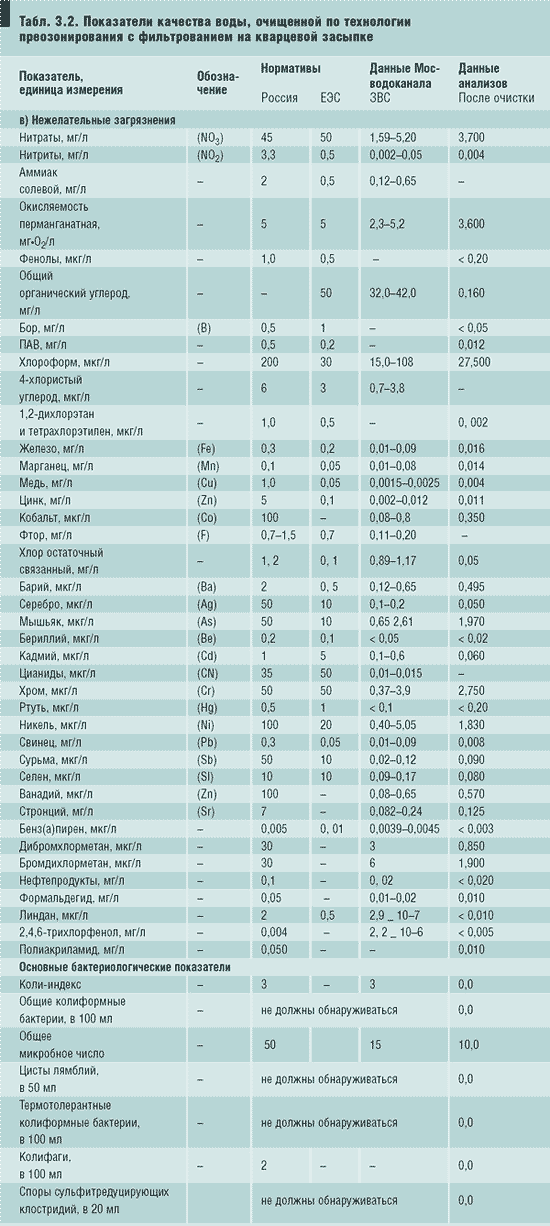

Табл. 3.2. Показатели качества воды, очищенной по технологии преозонирования с фильтрованием на кварцевой засыпке

В ОБЛАСТИ водоподготовки озон также используется в нескольких направлениях:

В данной статье мы остановимся только на одном аспекте использования озона — подготовка питьевой воды. Несомненно, что озонирование является одним из наиболее экологически чистых и универсальных методов обработки воды. Озонирование, как средство для обеззараживания, впервые было опробовано в 1886 г. во Франции.

С 1905 г. в России начала действовать экспериментальная установка для озонирования воды при Петропавловской больнице. В 1911 г. в Петербурге была введена в строй самая крупная в мире производственная установка озонирования, обрабатывавшая 44 500 м3 воды в сутки.

В мире на сегодняшний день работает множество систем водоподготовки, использующие озонирование: во Франции, Канаде, Швейцарии, Италии, Германии, Саудовской Аравии и др. На технологии озонирования выросли такие известные фирмы, как «Озония», «Дэгремон», «Трейлигаз». В советское время в большом масштабе озонирование было использовано на Восточной водопроводной станции в Москве.

В 1968 г. станция была оснащена озонаторами французской фирмы «Трейлигаз». Однако из-за относительной дороговизны оборудования, строгости технологии и нестабильного качества выпускаемого оборудования озонирование долго оставалось на уровне эксперимента. В настоящее время вновь проводятся эксперименты по отработке отечественного оборудования для возможного использования на Рублевской и Юго-Западной водопроводных станциях.

Использование озона для очистки питьевой воды в РФ регламентируется следующими документами: СНиП 2.04.02–84 «Водоснабжение. Наружные сети и сооружения»; Методические рекомендации по применению озонирования и сорбционных методов в технологии очистки воды природного и антропогенного происхождения. — М., НИИКВОВ, 1995 г. Озон является аллотропической модификацией кислорода (О3) и при нормальной температуре и давлении представляет собой газ бледно-фиолетового цвета.

В природном состоянии озон находится в высоких слоях атмосферы, где возникает фотохимическим путем под действием солнечной радиации. Он обладает характерным «грозовым» запахом и в переводе с греческого означает «пахучий». В искусственных условиях озон получают различными методами, но всегда растворенным в воздухе или кислороде.

В производственных процессах получения озона для очистки воды озоно-воздушную смесь получают при помощи «тихого» электрического разряда в озонаторах. Реакция получения озона характерна получением из кислорода воздуха при его возбуждении не только озона, но и атомарного кислорода: 2О3 = 3О2 + Q, где Q — тепловой эффект реакции: 2О3 = О2 + О – 24 ккал, О + О3 = 2О2 + 95 ккал.

Озон является наиболее сильным из известных природных окислителей, имеет высокую растворимость и активно вступает в реакцию с органическими и неорганическими веществами, его редокс-потенциал составляет 2,07. Обработкой озона достигаются следующие цели:

Графики показывают сравнение между обычной аэрацией и окислением озоном. Окисление озоном существенно быстрее, чем аэрация. Железо, которое связано с гуминовыми кислотами, также окисляется озоном. При этом следует учитывать увеличение дозы озона;

Дозы озона, в зависимости от состава обрабатываемой воды, составляют от 0,5 до 5 мг/л, время реакции озоно-воздушной смеси с водой для эффективного окисления примесей — от 1–2 до 10–15 мин.

Универсальным показателем стерилизации воды является окислительновосстановительный потенциал воды. Обычно при значении 700 мВ достигается полная стерилизация воды. Для стерилизации посуды, тары, бутылок необходим более высокий потенциал. Но и при более низких значениях окислительно-восстановительного потенциала достигается существенное сокращение количества микробов.

Например, в аквариумных системах величины от 300 до 400 мВ дают хорошие результаты.

Рис. 3 показывает соотношение между содержанием озона и окислительно-восстановительным потенциалом в более широком диапазоне, из чего следует, что значения не растут выше 1000 мВ даже при очень высоких дозах озона. Кроме того следует отметить, что соотношение не постоянно. Оно зависит от качества воды и pH. Одним из преимуществ озона с гигиенической точки зрения является неспособность, в отличие от хлора, к реакциям замещения, в воду не вносятся посторонние примеси и не возникают вредные для человека соединения.

Особенностью озона является и его быстрое разложение в воде с образованием кислорода, т.е. озон обладает полной экологической безопасностью. Время «жизни» озона в воде — 10–15 мин. Из перечисления основных направлений использования видно, что действие его основано в первую очередь на процессах окисления.

Именно с необходимостью окисления несвойственных воде примесей связано большинство процессов очистки, однако есть загрязнения, не поддающиеся окислению и, следовательно, не удаляемые озоном. Это (кроме, конечно, механических загрязнений, взвешенных веществ) галогены (фтор, бром) и соли, в т.ч. соли жесткости.

Таким образом, наряду с несомненными преимуществами, как наиболее эффективного, комплексного и естественного реагента, у озона есть и недостатки. Озонирование не может быть единственным универсальным методом очистки воды, избавляющим ее от всех возможных загрязнений и является только одой из ступеней водоподготовки. Кроме того, применение озона накладывает некоторые технологические ограничения.

Это оборудование надо размещать в отдельном помещении, оборудованном вентиляцией, эксплуатировать, выполняя необходимые профилактические мероприятия.

Несомненно, что качество воды при водоподготовке с использованием озонирования, будет значительно выше, чем при прочих технологиях, однако экономической оценке этот параметр можно подвергнуть только в оборотных системах. Еще одним преимуществом использования озонирования является то, что при относительно высокой стоимости первичных капитальных затрат эксплуатационные затраты связаны только с потреблением электроэнергии (в среднем 0,05– 0,07 кВт на 1 г озона).

Рис. 4 позволяет оценить затратную сторону на основе приведенной стоимости обработки 1 м3 воды. График составлен с учетом коэффициента эффективности капитальных вложений 0,12, а также затрат на электроэнергию и эксплуатационный персонал. Станция озонирования — только оборудование, необходимое для озонирования.

Станция водоподготовки — блоки озонирования и фильтрования. Автоматизированный комплекс — блоки озонирования и фильтрования, управляемые от микро-РС. Для доочистки водопроводной воды и большинства вод из подземных источников московского региона может быть предложена технология преозонирования с последующим фильтрованием на кварцевой или угольной засыпке.

Для озонирования производительностью до 500 г озона в час (от 250 до 1000 м3/ч обрабатываемой воды) используются озоногенераторы в моноблочном исполнении, включающие в себя блоки осушки воздуха до точки росы — 60°С, безмасляный компрессор, высоковольтный трансформатор, разрядную камеру и систему управления.

Озон вырабатывается из окружающего воздуха, охлаждение разрядных трубок также осуществляется воздухом.

Озоногенераторы типа «Мультизон» выпускаются НТЦ «Озон».

Основные технические характеристики озонаторного оборудования представлены в табл. 1.

Система эжекции. Ввод озона в воду осуществляется в напорной схеме. Режим работы в напорной схеме очень надежен. Озон не может попасть в систему, если в озоновой магистрали есть утечки. Если в озоновой магистрали идет подсос озона или недостаточно разряжение в магистрали эжекции, озоногенератор выключается.

Давление всасывания и давление напора одинаковые. В реакторе создается внутренний поток. Он способствует более интенсивному перемешиванию. Более того, после остановки системы водоочистки этот принцип позволяет начать работу системы эжекции так, что вода, остававшаяся внутри реактора, будет очищаться перед подачей основного потока.

Таким образом достигается более высокая степень безопасности эксплуатации системы. При таком варианте необходим насос в озоностойком исполнении. При низком давлении в системе насос может быть выполнен из пластика. При более высоком давлении в системе насос должен быть изготовлен из нержавеющей стали.

Реактор или реагентная камера предназначены для смешивания насыщенной озоном смеси, подаваемой через систему эжекции, с основным потоком и обеспечения необходимого для реакции времени выдержки. Реагентная камера конструируется в соответствии с требованиями заказчика. Расход воды, давление в системе и состав воды, так же как и наличие существующей системы очистки воды влияют на конструкцию, материал и объем реагентной камеры и системы смешения. Реагентная камера, показанная на рис. 6, рассчитана на большой расход воды, давление до 6 бар и более, время реакции 2–6 мин и более.

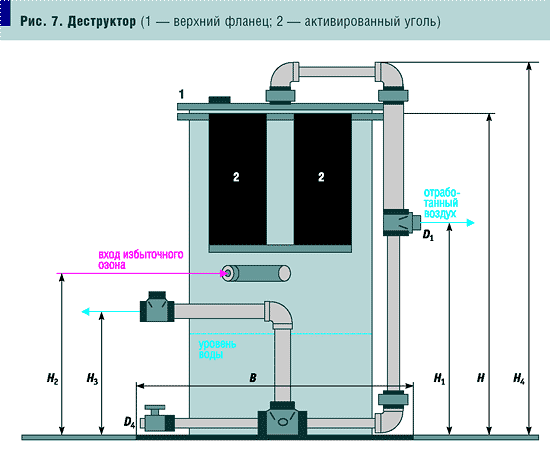

Деструктор. Каталитический деструктор предназначен для отделения газовой фазы и удаления озона, не прореагировавшего с водой. В верхней части размещен картридж с активированным углем, состоящий из двух труб одна в другой. Перед началом работы нижняя часть деструктора должна быть заполнена водой (см. рис. 7).

Озоносодержащий газ поступает в деструктор озона из реагентной камеры. Проточная вода поступает одновременно с газом в нижнюю емкость. В верхней части размещен картридж с активированным углем, состоящий из двух труб одна в другой, что увеличивает площадь рабочей поверхности и интенсифицирует процесс перевода озона в кислород.

Станции водоподготовки на основе озонирования использованы в системе доочистки питьевой воды в жилых и административных комплексах г. Москвы, в частности в АО «Газэкспорт», АО «Стройтрансгаз», в доме на ул. Крылатские холмы, д. 15, в комплексе отдыха «Завидово» при МИД РФ и везде показали отличные результаты по обеспечению высокого качества воды.

При обработке московской воды была использована технология преозонирования с фильтрованием на кварцевой засыпке. Анализы были проведены более чем по 50 показателям, и по всем аспектам вода отвечала самым высоким требованиям СаНПиН и ЕЭС (см. табл. 3). По отзывам потребителей вода стала очень вкусной, прозрачной.

Технология преозонирования с фильтрованием на кварцевой или угольной засыпке хорошо работает почти на всех «подмосковных» водах без дополнительных ступеней очистки. Особенно эффективно использование озона для очистки минеральных вод, поскольку он не меняет солевой состав.

При сложном составе загрязнений целесообразно использовать озон после предварительной очистки воды, например, после осветлителей, чтобы удалить из воды более легкоудаляемые примеси и не «палить из пушки по воробьям». Одним из первых этапов проектирования является правильное определение необходимой дозы озона при обработке 1 м3 воды.

Сделать это можно на основании анализов воды и рекомендаций по требуемым дозам озона для удаления тех или иных загрязнений.

Чтобы выбрать из множества предлагаемого на рынке отечественного и импортного оборудования, необходимо учитывать технические характеристики оборудования, но не по тому, сколько воды можно обработать данной установкой, а по ее производительности по озону, учитывать особенности технологии получения озона и требований к окружающей среде и внешним коммуникациям, комплектацию поставляемого оборудования. Иногда целесообразно включить озонирование, как дополнительную ступень очистки, в состав действующих сооружений.

В этом случае важно определить место озонирования в технологической цепочке, материалы оборудования и трубопроводов, использованных ранее. И конечно, правильнее поручить разработку технологии с использованием озонирования специалистам, имеющим опыт в этой области.

Группа компаний «Озон» и ее проектная фирма «Стройпроект-М.О.» обладает такими знаниями и опытом, комплектацию, монтаж и сервисное обслуживание выполнят другие фирмы этой же группы компаний.
