Дифференциал и главная передача.

Главная передача.
При движении автомобиля крутящий момент от коленвала двигателя передается коробке передач и затем, через главную передачу и дифференциал, на ведущие колеса. Главная передача позволяет увеличивать или уменьшать крутящий момент передаваемый колесам автомобиля и одновременно уменьшать и соответственно увеличивать скорость вращения колес. Передаточное число в главной передаче подбирается таким образом, что максимальный крутящий момент и частота вращения ведущих колес находятся в наиболее оптимальных значениях для конкретного автомобиля. Кроме того, главная передача очень часто является объектом тюнинга автомобиля.

Устройство главной передачи.
По сути, главная передача — это не что иное, как шестеренчатый понижающий редуктор, в котором ведущая шестерня связана с вторичным валом КПП, а ведомая – с колесами автомобиля. По типу зубчатого соединения главные передачи различаются на следующие разновидности:

цилиндрическая – в большинстве случаев применяется на автомобилях с поперечным расположением двигателя и коробки передач и передним приводом; коническая – применяется очень редко, так как имеет большие габариты и высокий уровень шума; гипоидная – наиболее востребованная разновидность главной передачи, которая применяется на большинстве автомобилей с классическим задним приводом. Гипоидная передача отличается малыми размерами и низким уровнем шума; червячная – практически не применяется на автомобилях по причине трудоемкости изготовления и высокой стоимости.

коническая – применяется очень редко, так как имеет большие габариты и высокий уровень шума;

гипоидная – наиболее востребованная разновидность главной передачи, которая применяется на большинстве автомобилей с классическим задним приводом. Гипоидная передача отличается малыми размерами и низким уровнем шума;

червячная – практически не применяется на автомобилях по причине трудоемкости изготовления и высокой стоимости.

Также стоит отметить, что автомобили с передним и задним приводом имеют различное расположение главной передачи. В переднеприводных автомобилях с поперечным расположением КПП и силового агрегата, цилиндрическая главная передача располагается непосредственно в картере КПП. В автомобилях с классическим задним приводом главная передача установлена в корпусе ведущего моста и соединена с коробкой передач посредством карданного вала. В функционал гипоидной передачи заднеприводного автомобиля также входит и разворот вращения на 90 градусов за счет конических шестерен. Несмотря на различные типы и расположение, предназначение главной передачи остается неизменным.

Дифференциал автомобиля.
Дифференциал автомобиля чаще всего совмещен с главной передачей и располагается соответственно в картере коробки передач или в корпусе заднего моста. Однако дифференциал может быть установлен и между ведущими осями полноприводного автомобиля. Дифференциал представляет собой планетарный редуктор и делится на следующие разновидности:
конический – в большинстве случаев устанавливается совместно с главной передачей между колесами одной приводной оси;
цилиндрический – наиболее часто применяется для развязки ведущих осей полноприводных автомобилей;
червячный – является универсальным и устанавливается как между колесами, так и между ведущими осями.
Основное предназначение дифференциала заключается в распределении крутящего момента между колесами автомобиля и изменения их частоты вращении относительно друг друга. Так, например поворот автомобиля без дифференциала был бы попросту невозможен, так как при повороте внешнее колесо обязательно должно вращаться с большей частотой, нежели внутреннее.

Дифференциалы существуют симметричные и несимметричные. Симметричный дифференциал передает равный крутящий момент на оба колеса и устанавливается чаще всего совместно с главной передачей. Несимметричный дифференциал позволяет передать крутящий момент в различных пропорциях и устанавливается между приводными осями автомобиля.

Дифференциал состоит из корпуса, шестерен сателлитов и полуосевых шестерен. Корпус обычно совмещен с ведомой шестерней главной передачи. Шестерни сателлиты играют роль планетарного редуктора и соединяют полуосевые шестерни с корпусом дифференциала. Полуосевые (солнечные) шестерни соединены с ведущими колесами посредством полуосей на шлицевых соединениях. При всех плюсах у простейшего дифференциала существует и недостаток. Дело в том, что частота вращения может быть распределена на колеса не только в соотношении, например 50/50, 40/60 или 35/65, но и 0/100. То есть, на одно колесо автомобиля может быть передан абсолютно весь крутящий момент, в то время как второе колесо будет абсолютно статично. Такое случается в том случае если автомобиль застрял в грязи или на льду. Однако современные дифференциалы более совершенны и практически лишены данного недостатка. Многие дифференциалы имеют жесткую автоматическую или ручную блокировку. Кроме того современные легковые полноприводные автомобили снабжаются системой курсовой устойчивости, которая основана на оптимальном распределении крутящего момента между осями и отдельными колесами в зависимости от траектории движения.

Источник

Шумная КПП. Конструктивный недостаток? Часть 5

Следующую часть своего повествования хотел бы посвятить подшипникам дифференциала.
Для, так сказать, документального подтверждения моих слов, привожу фотографии инструкций, а именно той часть которая описывает последовательность работ по выполнения требуемого преднатяга в подшипниках дифференциала.
Первая это инструкция к Ладе Калина 2

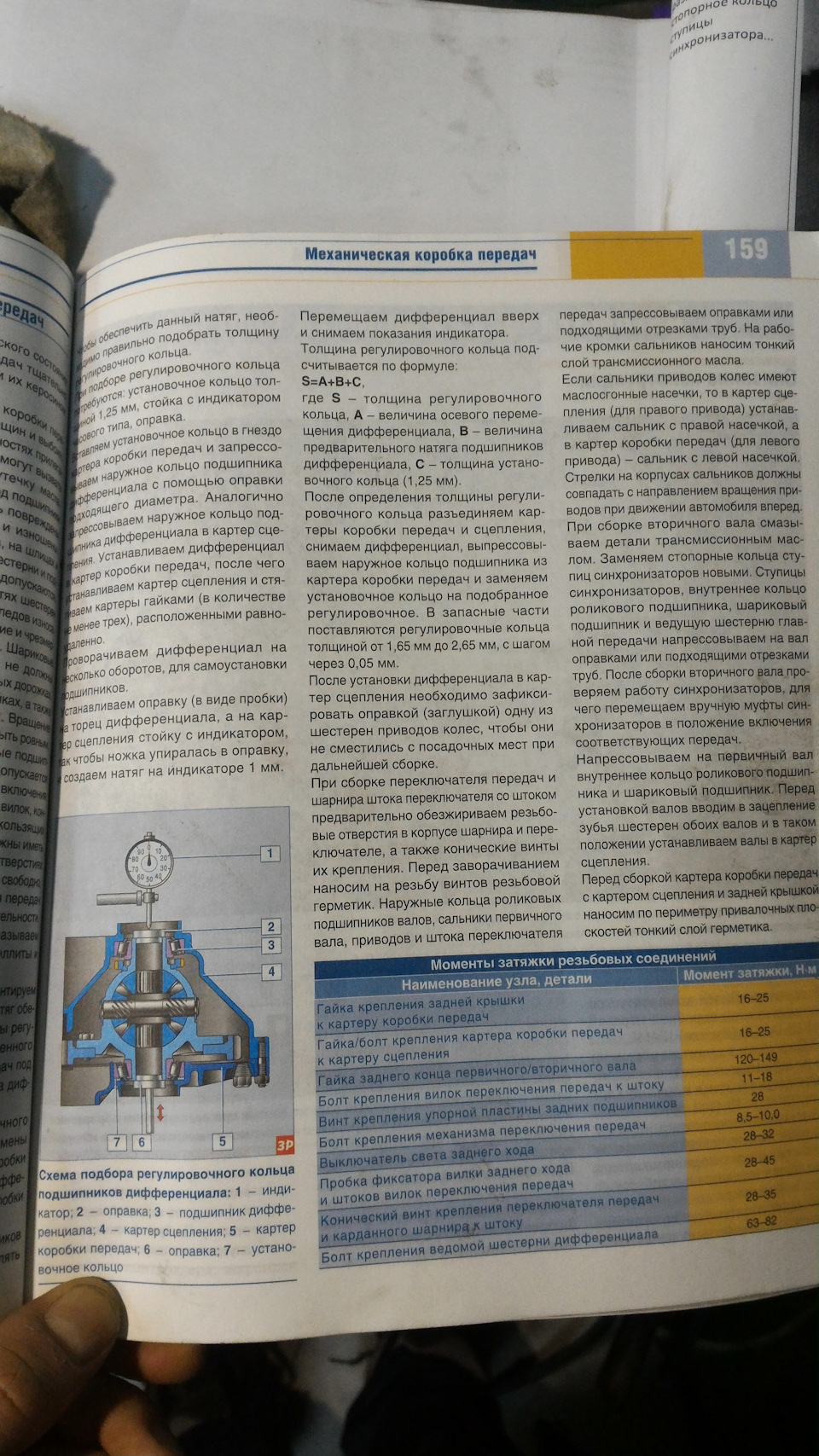

Вторая инструкция это очень древняя инструкция к 10-му семейству. Она, я считаю более полно описывает принцип, того для чего все таки нужен этот преднятяг.

Если вы обратите на последнее предложение, то увидите, что преднатяг должен быть даже на приработанных подшипниках. Люфт не допускается!
А теперь о том какой люфт был в обеих машинах.

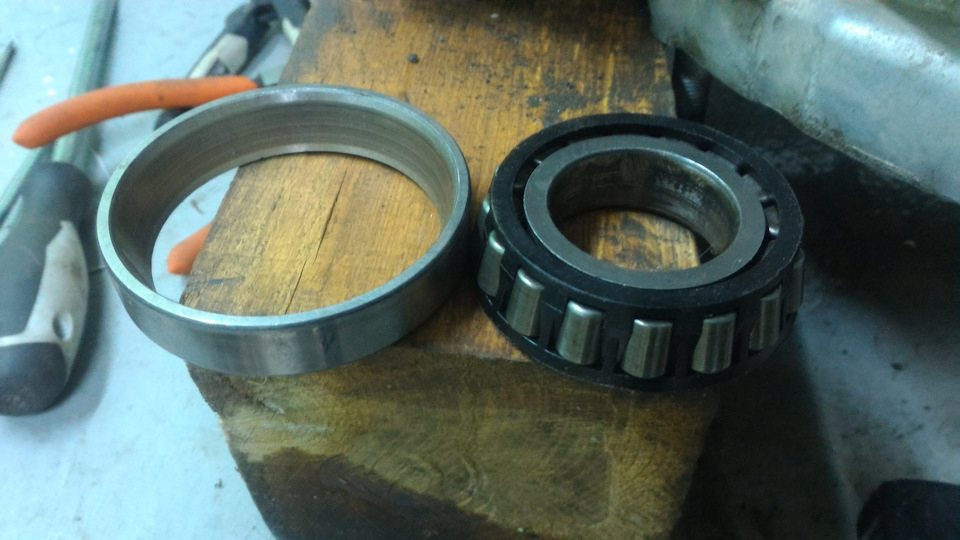

В обеих машинах были установлены подшипники VBF Вологодский подшипниковый завод. С пластмассовым сепаратором

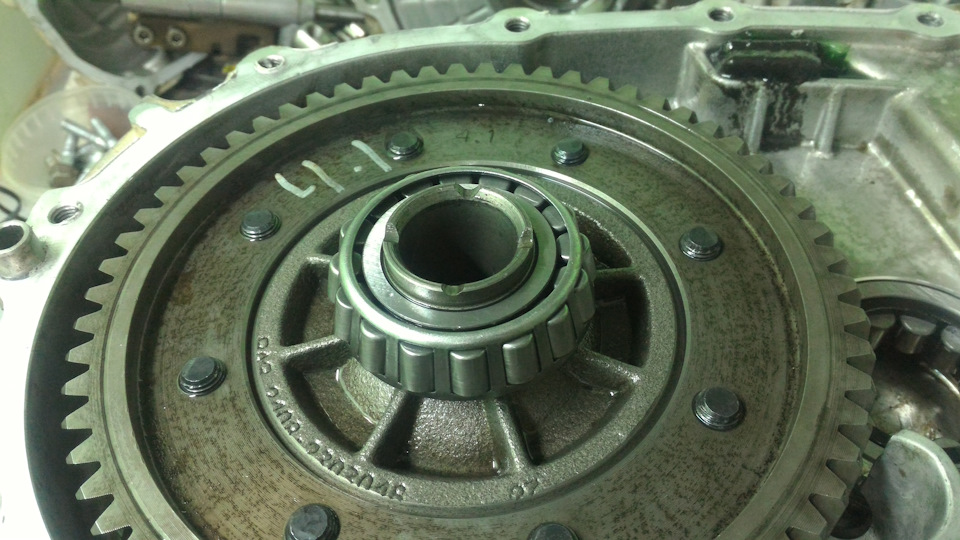

Я установил подшипники Волжский стандарт, с металлическим сепаратором. Выглядят вот так.

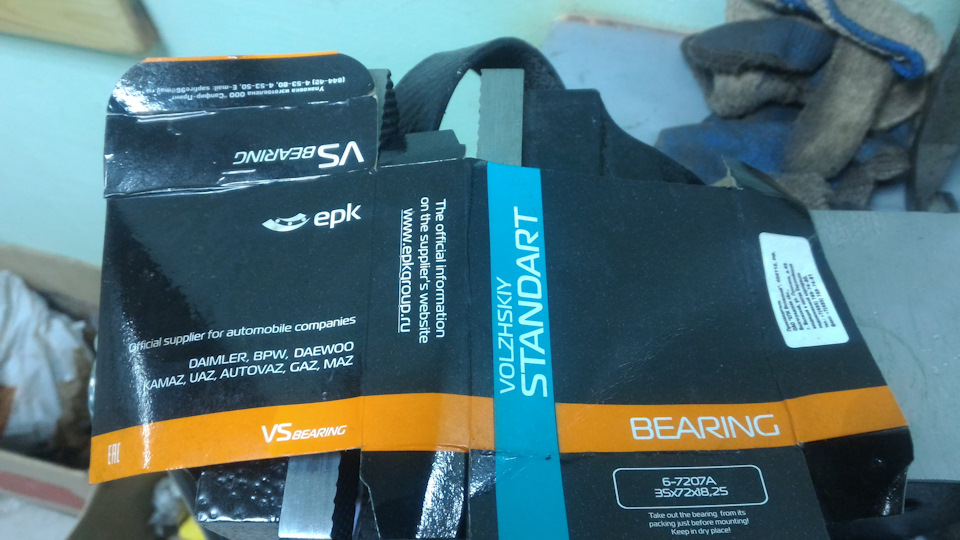

Упаковка выглядит вот так.

Работы по выставления преднатяга проводил по инструкции. Итак после напрессовки подшипников на корпус дифференциала, запрессовал наружные обоймы подшипников в обе половины корпуса кпп. Без дистанционного кольца! Скрутил корпус на три гайки. Соорудил вот такую конструкцию.

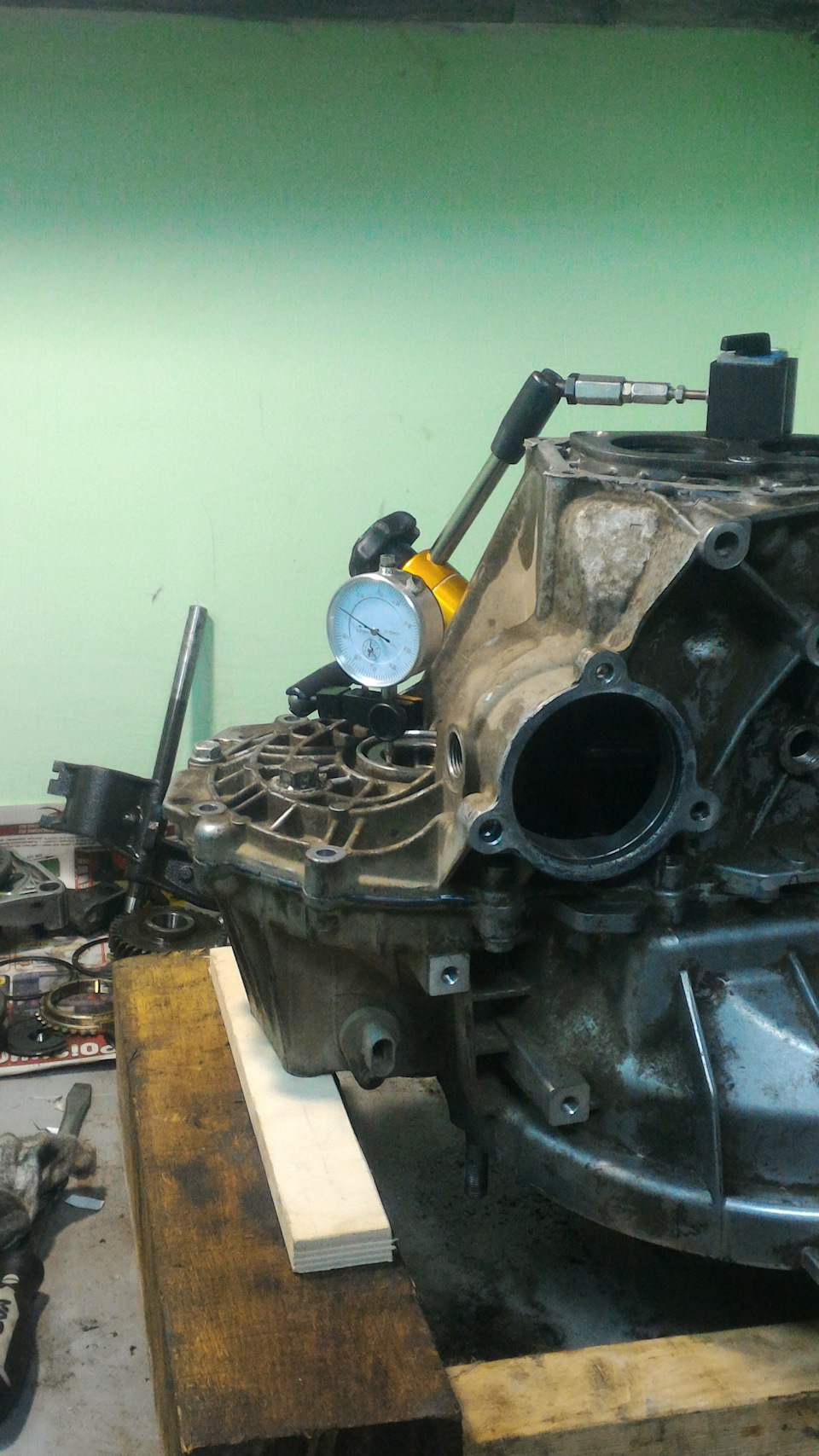

Установил стрелочный микрометр на штативе. Стал поднимать дифференциал с помощью рычага. В качестве рычага я использовал ключ удлинитель с шарниром, такой обычно на шиномонтажных используют для срыва гаек на колесах.

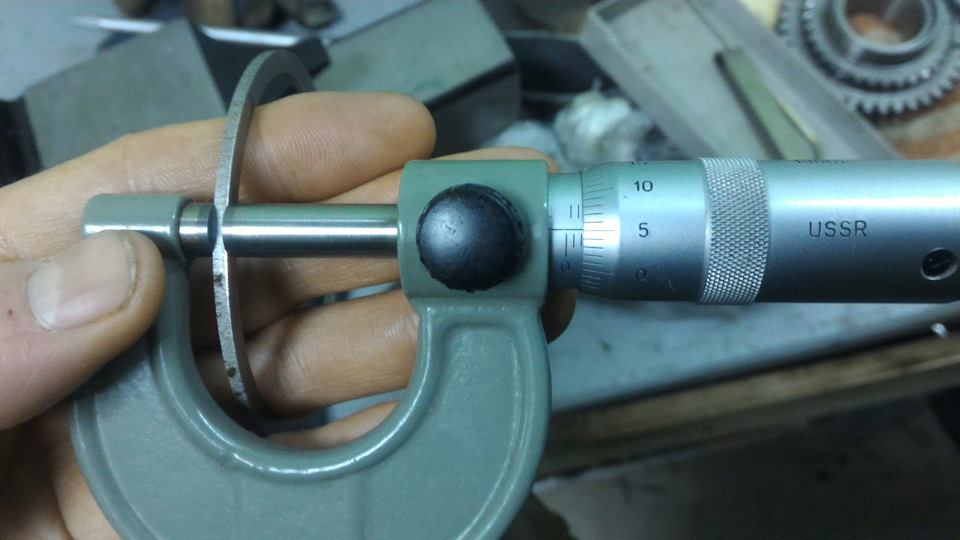

Замер люфта проводил 8-9 раз, после каждого замера проворачивал дифференциал внутри кпп. Потом нашел среднее арифметическое значение из полученных результатов измерений. Значение люфта на обоих автомобилях получилось – 1,75 мм. Величину преднатяга, который нужно учесть по формуле (см. фото инструкции) 0,15 – 0,35 мм. Такая разбежка принята, видимо, потому что дистанционное кольцо это какой то дефицит. Я смог найти 1,96 и 2,05 мм, которые, собственно, и поставил в оба автомобиля. Те кольца которые стояли в автомобилях были 2,25 и 2,33 мм (или что то около того) написал на память, кому интересно могу померить еще раз. Короче, родные кольца не годятся, если их поставить подшипники дифференциала будут перетянуты на 0,2 — 0,3 мм. А это не очень хорошо, наружная обойма подшипников может провернуться в корпусе кпп.
А какой же преднатяг был в машине с завода, спросите вы? Давайте посчитаем вместе. Люфт без дистанционного кольца, на обеих машинах составлял 1,75 мм. Но это с новыми подшипниками. И тут стоит пояснить, что новые подшипники, которые я поставил “Волжский стандарт”, которые с металлическим сепаратором на 0,5 мм больше, тех которые стояли с завода “VBF Вологодский подшипниковый завод”, которые с пластмассовым сепаратором. Мерил оба подшипника штангенциркулем, поэтому разница только в десятках. Итого, со старыми подшипниками люфт бы составил 1,75+1,00(так как подшипника два) =2,75 мм. А дистанционные кольца, которое стояли на обоих автомобилях, напомню, были 2,25 и 2,33 мм. Таким образом люфт в подшипниках с завода был 0,4 – 0,5 мм! А по инструкции (см. фото инструкции) преднатяг должен быть даже на приработанных подшипниках.
Для тех кто, возможно, скажет, что мол подшипники на столько приработались, просев на 0,3 мм каждый скажу, что подшипники были без видимого износа и даже ногтем риски не ощущались. Были заменены просто по причине – раз уж залезли в коробки, меняем все.
А так же для тех, кто, возможно скажет – что мол за отечественное гавно, какие то зазоры нужно выставлять, вымерять там чего то. Толи дели иномарки! Ничего вымерять не нужно, потому что очень хорошее качество обработки деталей, не то что у отечественных драндулетов. Для таких товарищей прикладываю скрин инструкции Тойоны, на котором показан процесс выставления этого преднятяга путем подбора шайб.

Описание процесса:

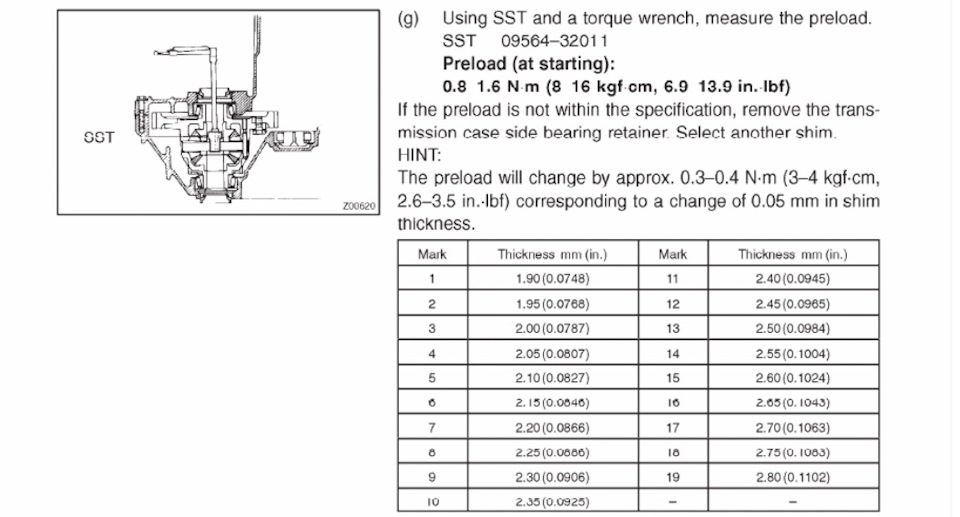

preload (at starting)
0.8 1.6 N*m (5 16 kgf*cm)
If the preload is not within the spetification, remove the tranmission case bearing retainer. Select another shim.
Hint:
The preload will change by approx. 0.3-0.4 N*m (3-4 kgf*cm) corresponding to a change of 0.05 mm in shim thickness
Перевод (с помощью google переводчик):
предварительная загрузка (при запуске)
0,8 — 1,6 Н * м (5 — 16 кгс * см)
Если предварительная нагрузка не находится в пределах спецификации, снимите держатель подшипника хода передачи. Выберите другую прокладку.
Подсказка:
Предварительная нагрузка изменится на величину около. 0,3-0,4 Н * м (3-4 кгс * см), что соответствует изменению 0,05 мм в толщине прокладки.
Что поразительным образом совпадает с написанным в старой инструкции. Только там понятие “предварительная нагрузка” называется “сопротивление проворачиванию дифференциала”. И составляет в японской инструкции 5 — 16 кгс * см, а в нашей 15 — 35 кгс * см, для новых подшипников и 3 кгс * см для приработанных.
Я думаю из всего вышеизложенного становится понятна природу мерзкого воя в коробке передач. Автоваз на конвейере не может по своей же инструкции выставить преднатяг в подшипниках дифференциала (или выставить “предварительную нагрузку” по терминологии японских автомобилестроителей).
Со сцеплением и подшипниками дифференциала, вроде, разобрались. Следующую часть планирую посвятить вторичному валу 8-го конструктива.

Источник

Дифференциал коробки передач

Дифференциал — механизм в устройстве трансмиссии, который необходим для передачи, преобразования и распределения крутящего момента. В случае с автомобилем, дифференциал отвечает за распределение момента между ведущими колесами, а также позволяет колесам вращаться с разной угловой скоростью при определенных условиях.

Где находится дифференциал в устройстве трансмиссии автомобиля, виды дифференциалов

Как известно, автомобили бывают переднеприводными, заднеприводными, а также полноприводными. Что касается места расположения дифференциала:

Что касается устройства и особенностей конструкции, в основу дифференциала положен планетарный редуктор. С учетом типа зубчатой передач, которая применена в редукторе, дифференциал (редуктор) может быть: коническим, цилиндрическим, червячным. Теперь давайте рассмотрим устройство и принцип работы дифференциала более подробно.

Устройство дифференциала и принцип работы

Начнем с первого типа. Конический дифференциал зачастую выполнят функцию межколесного дифференциала. Цилиндрический дифференциал обычно встречается на полном приводе и ставится между осями. Червячный дифференциал универсален, что позволяет ставить механизм как между колесами, так и использовать в качестве межосевого.

При этом наиболее распространенным является конический дифференциал, а базовые элементы его конструкции активно используются и в устройстве других типов дифференциалов. По этой причине рассмотрим устройство и принцип работы конического дифференциала в качестве примера.

Сами сателлиты, которые реализуют функцию планетарной шестерни, позволяют соединить корпус и полуосевые шестерни. С учетом того, какую величину крутящего момента нужно передать, в конструкцию дифференциала могут интегрировать 2 или 4 четыре сателлита.

Солнечные (полуосевые шестерни) осуществляют передачу крутящего момента на ведущие колеса автомобиля. Передача происходит через полуоси, соединение полуосевых шестерен и полуосей выполнено через шлицы.

В первом случае симметричный дифференциал позволяет распределять крутящий момент по осям в равной степени, причем независимо от величины угловых скоростей ведущих колес.

Такой дифференциал используют для установки между колесами (симметричный межколесный дифференциал). Несимметричный дифференциал способен разделять крутящий момент в том или ином соотношении. Данная особенность позволяет использовать его между ведущими осями.

Теперь перейдем к принципам работы дифференциала. Прежде всего, симметричный дифференциал работает в трех основных режимах. Первый режим – движение по прямой, второй — движение в повороте, третий — езда по дорогое с плохим сцеплением (грязь, лед и т.д.).

Когда автомобиль движется прямо, колеса испытывают равнозначное сопротивление. Происходит передача крутящего момента от главной передачи на корпус дифференциала. Вместе с корпусом перемещаются сателлиты, которые, в свою очередь, осуществляют передачу момента на ведущие колеса.

Однако если машина заходит в поворот, колесо, которое находится ближе к центру (внутреннее ведущее) нагружается сильнее и начинает испытывать большее сопротивление сравнительно с наружным колесом (дальним от центра поворота).

В результате роста нагрузки внутренняя полуосевая шестерня несколько замедляет вращение, а это приводит к тому, что сателлиты начинают вращаться вокруг своей оси. Такое вращение сателлитов приводит к увеличению частоты вращения наружной полуосевой шестерни.

Если же автомобиль забуксовал в грязи, в снегу или на льду, одно колесо испытывает большее сопротивление, чем другое. В этом случае дифференциал (благодаря своей конструкции) инициирует ускоренное вращение буксующего колеса, тогда как другое колесо замедляется.

Выходом из ситуации становится необходимость увеличения крутящего момента на колесе, которое не буксует. Для этого дифференциал необходимо заблокировать. По этой причине внедорожники имеют дополнительную возможность блокировки дифференциала, тогда как легковые авто и даже некоторые современные бюджетные «паркетники» лишены такой функции.

Устройство и принцип работы механической коробки передач. Виды механических коробок (двухвальная, трехвальная), особенности, отличия

Автоматическая коробка передач (АКПП, АКП) «классического» типа с гидротрансформатором: устройство и принцип работы. Плюсы и минусы гидромеханической АКПП.

Передачи включаются туго или не включаются скорости на механической коробке передач: основные причины неисправности и возможные неполадки.

Коробка передач «механика»: основные плюсы и минусы данного типа КПП, принцип работы механической трансмиссии автомобиля (МКПП).

Что такое КПП в автомобиле: назначение коробки передач, виды коробок передач, принцип работы, отличительные особенности трансмиссий.

Стыковка коробки передач и двигателя автомобиля. Соединение механической и автоматической трансмиссии с ДВС: на что обратить внимание, особенности и нюансы.

Источник

Коробка дифференциала – проблемы, ремонт, обслуживание

Товар по теме:

Присадка «Супротек Редуктор» в агрегаты трансмиссии

Восстанавливает поверхности зубцов шестеренок и обойм подшипников в редукторах любого типа. Это снижает гул и вибрации при работе агрегата, облегчает его работу, продлевает ресурс в 2,5-3 раза.

Дифференциал коробки передач – это тип механического редуктора, который передает вращение от карданного вала на полуоси. Данное приспособление позволяет колесам крутиться с разной скоростью, когда автомобиль движется в повороте. У машин с задним приводом этот узел располагается в картере ведущего моста, а у полноприводных – в раздатке.

Зачем нужен дифференциал раздаточных коробок или мостов

Рассмотрим механику движения автомобиля в повороте. Движущееся по внешней дуге виража колесо проходит большее расстояние, чем то, что катится по внутренней стороне. Например, при повороте направо, левый диск вращается быстрее, чем правый, так как ему приходится преодолевать большее расстояние.

Коробка дифференциала призвана решить эту проблему. При движении на высоких скоростях хорошая управляемость – залог безопасности водителя и пассажиров. Если не обеспечить меньшую скорость вращения колеса, находящегося с внутренней стороны поворота, покрышка будет пробуксовывать. Этот фактор не только ускоряет износ авторезины, но и затрудняет управление транспортным средством.

Распределение крутящего момента дифференциалом при движении прямо

Устройство коробки дифференциала

Полуоси (5) имеют на концах обращенных друг к другу конические шестерни (3). Такие же шестерни (4), но меньшего диаметра (сателлиты), установлены между ними в коробке дифференциала. Когда на одно колесо начинают действовать силы торможения, его вращение замедляется. Второй диск продолжает вращаться с той же скоростью. Если бы колесная пара была жестко соединена, на ось бы действовали большие силы скручивания.

Здесь и начинают действовать сателлиты. Они просто прокручиваются, позволяя одной полуоси вращаться относительно другой. Механизм действует одинаково, независимо от того находится ли дифференциал в раздаточной коробке, картере моста или КПП. То есть одно колесо может оставаться неподвижным и даже вращаться в другую сторону.

Для движения в сложных дорожных условиях обычные редукторы малоэффективны. На джипах дифференциалы устанавливаются в раздаточных коробках, и имеют принудительную или автоматическую блокировку. Это нужно, чтобы, когда одно колесо попадет на поверхность с плохим сцеплением, на него не передавался весь крутящий момент.

Например, дифференциал раздаточной коробки «Нива» семейства «Лада» блокируется механически. Этот узел распределяет усилие между передним и задним мостом. Межосевые дифференциалы блокировки не имеют. То есть одна ось не пробуксовывает относительно другой, но колеса всегда вращаются независимо.

На автомобилях «Шевроле Нива» блокирующимися являются все три дифференциала: в раздаточной коробке и между полуосями на каждом мосту. Кроме того на Niva Chevrolet можно отключать один мост. Например, если пробуксовывают задние колеса, можно переключить автомобиль в переднеприводной режим. В этом случае весь крутящий момент от двигателя передается на передний мост, который и вытянет машину.

Неисправности коробки дифференциала

Как и любой элемент трансмиссии, коробка дифференциала работает в условиях постоянных механических нагрузок. Со временем в этом узле происходят мелкие неисправности. Если их вовремя не устранять, произойдет крупная поломка.

Наиболее часто в этом узле трансмиссии выходят из строя главная пара, сателлиты, шестерни полуосей и различные подшипники. Как правило, ремонт коробки дифференциала заключается в замене этих элементов. Иногда приходится менять весь узел в сборе.

Незначительные дефекты на поверхности сателлитов, зубьев шестерен полуосей и главной пары можно удалить наждачной бумагой или шлифующим инструментом. Таким же способом можно выправить мелкие повреждения коробки сателлитов дифференциала. Если у вас нет навыков в этой области, лучше обратиться в автосервис. Мастера сделают все быстрее и грамотнее.

Если коробка дифференциала вашего автомобиля функционирует нормально, все-таки стоит подумать о профилактике. Предприняв несложные действия, можно избежать множества проблем, сэкономить время и деньги. Когда меняете или доливаете трансмиссионную жидкость, добавляйте в нее состав «Редуктор» от фирмы Suprotec.

Попав в трансмиссию, средство образует на металлических поверхностях защитный слой. Частично восстанавливаются повреждения, закрываются мелкие задиры и вмятины. Это оптимизирует работу пар трения. Разработка отечественного производителя «Супротек» не изменяет состав смазки, не повреждает резиновые или пластиковые детали. Состав разрешен к применению в дифференциалах любого типа.

Как определить неисправность

Любую поломку легче предотвратить, чем потом исправлять. Это известно каждому водителю и автослесарю. Раннее обнаружение неисправности в коробке дифференциала – залог уменьшения стоимости ремонта. Каждому водителю стоит знать, как диагностировать отклонения в работе этого узла.

Когда появились только первые признаки: посторонние шумы, нужно выполнить простую операцию, чтобы понять, где неисправность. Требуется вывесить домкратом ось, которая «находится под подозрением». Коробка передач ставится в нейтральное положение. Вращайте колесо руками. Нет посторонних звуков? Прекрасно.

Теперь попросите помощника удерживать противоположное колесо. Диск с вашей стороны крутится, а с противоположной – неподвижен? Отлично. Значит, ремонт коробки дифференциала вашему автомобилю не требуется. Источник посторонних шумов – другой узел.

Не забывайте о профилактике, чтобы дифференциал раздаточной коробки или моста служил долгие тысячи километров пробега. Отличный вариант: добавляйте средство Suprotec «Редуктор» в трансмиссионную жидкость. Триботехническая присадка защитит сателлиты, шестерни полуосей и другие детали от износа.

Если же колеса вашего автомобиля не могут свободно вращаться в разных направлениях, значит, коробка дифференциала неисправна. При небольших поломках может сохраняться относительная независимость движения, но будут слышны посторонние звуки: стуки, скрежет или хруст.

Для детальной диагностики требуется снять коробку дифференциала. Если в этой сфере у вас нет профессиональных навыков, обратитесь в автосервис. Те, кто умеет держать в руках гаечный ключ и отвертку, могут попытаться выполнить ремонт коробки дифференциала самостоятельно. Этот узел не так сложен, как, например, АКПП или двигатель.
