диод in5408 чем заменить
Характеристики диода 1N5408
Современный выпрямительный диод 1N5408 (in5408) имеет неплохие характеристики для применения в мощных блоках питания в качестве выпрямителя, а также для защиты цепей от индуктивных нагрузок. Обладает способностью пропускать через себя большой ток (до 3 А) при максимальном падении напряжении в прямом направлении (от 1 до 1.2 В). В некоторых случаях может использоваться в качестве варикапа.
При поиске в интернете многие вместо первых «1n», указывающих в системе маркировки JEDEC на диод, ошибочно набирают символы «In». Однако изделий, например с обозначением IN5408 не бывает, поэтому любой поисковик выдаёт информацию о 1N5408.
Цоколевка
1N5408 изготавливается в пластиковой упаковке DO-201AD с гибкими выводами. Соответствующая маркировка обычно нанесена на корпусе. Светло-серым цветом обозначен вывод со стороны катода. Вес изделия не превышает 1.2 гр. Расположение контактов, внешний вид и габариты представлены на рисунке.
Последние версии таких диодов у большинства производителей сделаны по безсвинцовым технологиям (Pb−Free) и обладают огнестойкость UL94V-0.
Технические параметры
1N5408 — это низкоскоростные выпрямительные диоды, которые малоэффективны для прямоугольных импульсов с частотой выше 15 кГц. Не стоит применять их в цепях коммутации. В таблицах параметров обычно не представлена информация о скорости включения и выключения.
Предельно возможные значения параметров
Рассмотрим предельно возможные величины параметров 1N5408. Производители указывают их в даташит для индуктивной и резистивной нагрузки 60 Гц, а для ёмкостной рекомендуют снижать на 20%. При этом изделие должно работать при окружающей температуре (ТА) до +25 o С. Эта особенность характерна большинству выпрямительных диодов и указывается обычно в самом начале технического описания.
Предельно допустимые величины параметров для 1N5408 (при ТА = +25 o С, если не показано иного):
Превышение указанных параметров недопустимо и может привести к повреждению полупроводникового устройства.
Большое значение имеет охлаждение данных устройств, нагрев приводит к ухудшению их работоспособности. Так, максимальная величина прямого тока (IO) сильно зависит от температуры окружающей среды (ТА). До +55 О С величина IO постоянна и держится на уровне 3 А, однако после +56 О С начинает снижаться и при +150 О С падает до 0 А.
Серия 1N540x является разработкой компании Motorola. Впервые о ней было написано в американском журнале «Electrical Design News» в 1968 году вместе с менее известными в настоящее время диодами 1N5391 (до 1.5А).
Аналоги
Функциональный аналог 1N5408 найти несложно. Данный диод без особых проблем меняют на: 1SR34, 30S10, BY226, BY251, BY254, BY255, CPR3-100, ECG156, ECG156, ECG5809, FR305, GP30J, GP30M, GP30K, MR-1, MR510, CR3-100GPP, P300M. В некоторых случаях возможно заменить на: BYM56D, RL257, G3M, CL510.
Производители
Производством диода 1N5408 занимается достаточно много зарубежных компаний. Они широко представлены на российском рынке. Перечислим некоторые из них: Diotec Semiconductor, Fairchild Semiconductor, Dc Components, ON Semiconductor, Semtech Corporation, Motorola, Comchip Technology, Diodes Incorporated, Vishay Siliconix, Pan Jit International.
Datasheet 1N5408 можно скачать кликнув по ссылке с наименование компании-изготовителя.
Диод 1N5408 – описание, характеристики, аналог, datasheet
В данной статье приводиться техническое описание диода 1N5408, его характеристики, цоколевка, аналог и другие дополнительные подробности.
Описание диода 1N5408
1N5408 – диод серии 1N540x. Это диод общего назначения, имеющий хорошие характеристики, что делает его идеальным для использования в широком спектре устройств общего назначения. Данный диод способен выдерживать максимальный ток до 3 ампер.
Он изготовлен в корпусе DO-201, который немного больше по сравнению с DO-41, но может использоваться вместо многих диодов DO-41, если имеется немного большее места на плате.
Это также идеальный вариант, если вы ищете более мощный диод по сравнению с диодами DO-41, например, 1N4007, 1N4148 и т. д. В большинстве схем вы можете заменить эти диоды на 1N5408, чтобы обеспечить больший прямой ток.
Область применения 1N5408
Как упоминалось выше, 1N5408 можно использовать во многих схемах. Данный диод в основном предназначен для выпрямления переменного напряжения в зарядных устройствах, источниках питания, преобразователях напряжения и т. д.
Цоколевка диода 1N5408
Характеристики диода 1N5408

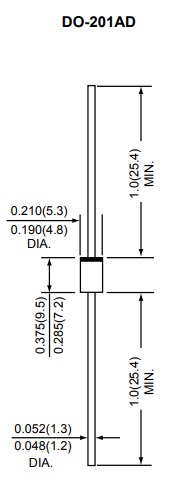

Размеры диода 1N5408
Аналоги 1N5408
Диод 1N5408 легко заменяется другими диодами своей серии. Это может быть 1N5400, 1N5401, 1N5402, 1N5404, 1N5406 и 1N5407. Единственные различия между этими диодами — это постоянное обратное напряжение, но если вы используете их в схемах с питанием от 12 В до 24 В то проблем с ними не будет.
Диод 1N5408
1N5408 — кремниевые выпрямительные диоды общего назначения. Конструктивное исполнение DO-201AD и DO-27.
Корпус, цоколевка и размеры
Характерные особенности
Характеристики, представленные ниже в таблицах, определялись в следующем режиме: температура внешней среды, если не указано иное, Ta = 25°C. Однофазная сеть, частота 60 Гц, одна полуволна тока, индуктивная или резистивная нагрузка. При емкостной нагрузке значения токов необходимо уменьшить на 20%.
Предельные эксплуатационные характеристики
Превышение этих параметров приводит к необратимому ухудшению свойств или потере работоспособности любого п/п прибора.
| Характеристика, ед. измерения | Обозначение | Особенности измерений | Величина |
|---|---|---|---|
| Максимальное повторяющееся обратное напряжение, В | — | 1000 | |
| Максимальное среднеквадратичное обратное напряжение, В | URMS | — | 700 |
| Максимальное блокирующее обратное напряжение постоянного тока, В | UDC | — | 1000 |
| Максимальный среднеквадратичный прямой ток, А | IF(AV) | Ta = 75°C, длина выводов при монтаже 9,5 мм | 3 |
| Максимальный неповторяющийся ударный прямой ток, А | IFSM | TJ = 125°C, синусоидальная полуволна тока длительностью 8,3 мс. | 200 |
| Предельная рассеиваемая мощность, Вт | PD | — | 6,25 |
| Тепловое сопротивление p/n-переход – внешняя среда, °С/Вт | RƟJA | — | 20…40 ٭ |
| Допустимое значение интеграла плавления (интеграла Джоуля), А 2 с | I 2 t | Длительность не более 8,3 мс. | 166 |
| Диапазон рабочих температур п/п структуры, °С | TJ | — | |
| Диапазон температур хранения, °С | Tstg | — | -55°С…+150°С |
٭ — для разных производителей.
Электрические параметры
٭ — для разных производителей.
Модификации (версии) диода 1N5408
| Тип | URRM | URMS | UDC | IF(AV) | IFSM | TJ | RƟJA | UF | IR ٭ Ta=25°C | IR ٭ Ta=100°C | CT | Корпус |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1N5408 | 1000 | 700 | 1000 | 3 | 200 | 150 | 5 | 500 | ||||
| 1N5408 | 1000 | 700 | 1000 | 3 | 200 | 150 | 20…30 | 1,0…1,2 | 5 | 500 | 35…40 | DO-27 |
| 1N5408G | 1000 | 700 | 1000 | 3 | 200 | 175 | 30 | 1,1 | 5 | 300 | 40 | DO-27 |
| 1000 | 700 | 1000 | 3 | 200 | 150 | 30 | 1,1 | 5 | 50 | 40 | DO-201AD | |
| 1N5408K | 1000 | 1000 | — | 3 | 100 | 175 | ˂ 45 | ˂ 1,2 | ˂ 10,0 | — | — | DO-15 |
| PG5408 | 1000 | 700 | 1000 | 3 | 150 | 150 | 20 | 1,2 | 5 | 100 | 30 | DO-201AD |
Аналоги
Для замены могут подойти диоды кремниевые, диффузионные, быстродействующие, выпрямительные, предназначенные для использования в источниках питания и выпрямительных устройствах аппаратуры общего назначения
Отечественное производство
| Тип | URRM | URMS | UDC | IF(AV) | TJ | RƟJA | UF | IR ٭ Ta=25°C | IR ٭ Ta=100°C | CT | Корпус |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1000 | 700 | 1000 | 3 | 150 | 5 | 500 | |||||
| КД203Г | 1000 | — | 700 | 2 | 140 | — | 1 | — | 1500 | — | КДЮ-11-4 |
| 2Д210В/Г | 1000 | — | 1000 | 10 | 140 | 3 | 1 | — | 4500 | — | КД-11 |
| КД210В/Г | 1000 | — | 1000 | 10 | 140 | 2 | 1 | — | 4500 | — | КД-11 |
| 1000 | — | 1000 | 3 | — | — | 1,1 | 45 | 1500 | — | КД-10 | |
| 2Д230Г/И | 1000 | — | 1000 | 3 | 125 | 1,5 /1,3 | 45 | 1500 | — | КД-11 | |
| КД241А | 1500 | — | 1500 | 2 | — | — | 1,4 | — | 5 | — | — |
| КД243Ж | 1000 | — | 1000 | 1 | 125 | — | 1,1 | — | 10 | — | КД-4Б |
| КД257Д | 1000 | — | 1000 | 3 | 125 | — | 1,5 | — | 200 | — | КД-29С |
| КД258Д | 1000 | — | 1000 | 3 | 155 | — | 1,6 | — | 2 | — | КД-29А |
| КД529В/Г | 1600 | — | 1600 | 8 | — | — | ˂ 3,5 | — | 1500 | — | — |
Зарубежное производство
| Тип | URRM | URMS | UDC | IF(AV) | IFSM | TJ | RƟJA | UF | IR ٭ Ta=25°C | IR ٭ Ta=25°C | CT | Корпус |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1N5408 | 1000 | 700 | 1000 | 3 | 200 | 150 | 5 | 500 | ||||
| 30S10 | 1000 | — | — | 3 | 178 | 175 | 16,5 | 1 | — | — | — | DO-201AD |
| BY255 | 1300 | 910 | 1300 | 3 | 200 | 175 | 30 | 1,1 | 5 | 500 | 40 | DO-27 |
| BYM56E | 1000 | — | 1000 | 3,5 | 80 | 175 | 75 | 0,95 | 1 | 150 | 90 | SOD-64 |
| CR3-100 | 1000 | 700 | 1000 | 3 | 300 | 175 | 28 | 1,1 | 10 | 100 | 25 | DO-201AD |
| CR3-120 | 1200 | 840 | 1200 | 3 | 300 | 175 | 28 | 1,1 | 10 | 100 | 25 | DO-201AD |
| 1000 | 700 | 1000 | 3 | 200 | 175 | 20 | 1,1 | 5 | 100 | 30 | DO-201AD | |
| ER307 | 1000 | 700 | 1000 | 3 | 200 | 150 | — | 1,3 | 5 | 150 | 60 | DO-27 |
| G3M | 1000 | — | — | 3 | 125 | 175 | 20 | 1,1 | 5 | 100 | 40 | G3 |
| GI510 | 1000 | 700 | 1000 | 3 | 100 | 150 | 20 | 1,1 | 5 | 50 | 28 | DO-201AD |
| GP30M | 1000 | 700 | 1000 | 3 | 125 | 150 | 20 | 1,1 | 5 | 100 | 40 | DO-201AD |
| P300M | 1000 | 700 | 1000 | 3 | 200 | 150 | 20 | 1,2 | 5 | 25 | 30 | DO-201AD |
| RL157G | 1000 | 700 | 1000 | 1,5 | 50 | 175 | 50 | 1,1 | 5 | 50 | 20 | DO-15 |
| RL257GP | 1000 | 700 | 1000 | 2,5 | 70 | 150 | 25 | 1,1 | 5 | 50 | 40 | R-3 |
| RM3C | 1000 | — | — | 2 | 150 | 150 | 10 | 0,95 | 10 | 100 | — | — |
| RM4C | 1000 | — | — | 1,7 | 150 | 150 | 8 | 0,97 | 10 | 50 | — | — |
٭ — в столбцах таблиц обратный ток IR (ток утечки) измеряется в мкА
Примечание: данные таблиц получены из даташит компаний-производителя.
Графические иллюстрации характеристик
Рис. 1. Линия ограничений среднеквадратичного значения прямого тока IF(AV) при возрастании температуры среды Ta.
Зависимость снята для условия монтажа диода с длиной выводов 9,5 мм (надпись на поле рисунка).
Рис. 2. Вольтамперная характеристика диода (прямая ветвь) – зависимость прямого тока через диод от напряжения анод-катод UF.
Зависимость получена для условий:
Рис. 3. Вольтамперная характеристика диода (обратная ветвь) – зависимость обратного тока (тока утечки) через диод от обратного напряжения катод-анод UR, выраженного в процентном отношении к номинальному значению.
Характеристика снята для температуры среды Ta = 25°C.
Рис. 4. Кривая ограничения предельного значения ударного тока IFSM при увеличении количества прошедших через диод импульсов ударного тока.
Кривая получена при температуре среды, близкой к предельной: Ta = 105°C.
N [60 Гц] – количество полупериодов ударного тока собственной частоты 60 Гц.
Рис. 5. Зависимость собственной емкости CT p/n перехода диода от величины приложенного обратного напряжения UR.
in5408 характеристики диода и аналог российский
Выпрямительный кремниевый диод. Диапазон напряжения от 50 до 1000 вольт ток 3 ампера.
Максимальные технические и электрические характеристики диодов 1N5400 — 1N5408
Значения параметров при 25°С температуре окружающей среды, если не указано иное.
Однофазный, напряжение (В) половина волны, частота — 60 Гц, для резистивных и индуктивных нагрузок. Для емкостной нагрузки уменьшайте ток на 20%
1N5408 Обзор
1N5408G Обзор
1N5408RL Обзор
Диоды 1N5402, 1N5404, 1N5406, 1N5407, 1N5408 обладают высокой пропускной способностью и низким прямым падением напряжения.
По применяемости диоды 1N5402, 1N5404, 1N5406, 1N5407, 1N5408 относятся к диодам общего назначения, выпрямляющим токи в цепях до 3А с напряжением 200В – 1000В.
Диоды данных серий имеют свойство накапливать заряд до 40пФ и могут временно использоваться как варикапы.
Тип корпуса диодов – DO-27. Материал корпуса — негорючий полимер. Рабочая частота – до 60Гц. Катодный вывод диода обозначается полосой. Вывода диодов аксиальные, вид монтажа – в отверстия, под пайку.
Наиболее частое применение диоды нашли в источниках питания различных бытовых приборов. Характеристики диодов указаны в таблице ниже.
Гарантия работы поставляемых нашей компанией диодов 1N5402, 1N5404, 1N5406, 1N5407, 1N5408 составляет 2 года. Это подкрепляется необходимыми документами по качеству.
Окончательная цена на диоды 1N5402, 1N5404, 1N5406, 1N5407, 1N5408 зависит от количества, сроков поставки, производителя, страны происхождения и формы оплаты.
Характеристики диода 1N5408
Если посмотреть на характеристики диода 1N5408, можно сделать вывод, что он хорошо подходит для использования в блоках питания. Устройство имеет низкий ток утечки и маленькое падение напряжения в открытом режиме. Имеет свойство выдерживать большие импульсы тока. Кроме этого данный полупроводник меняет емкость при изменении обратного напряжения, что даёт возможность использовать его для временной замены варикапа. Зачастую в интернете можно встретить название «in5408», но правильным является «1N5408».
Цоколевка
На рисунке ниже представлена цоколевка (расположение выводов) диода 1N5408, а так же его габаритные размеры. Нельзя сказать, что диоды отличаются наличием большого кол-ва ножек, их как правило две, однако очень важно при монтаже на плату не перепутать анод с катодом. Маркировка в виде цветного кольца поможет правильно определить назначение контактов: она наносится ближе к катоду. Изготавливают 1N5408 в корпусе DO-201AD с гибкими выводами.
Технические характеристики
Предельно допустимые значения параметров считаются приоритетными и чаще всего производители приводят их в начале своих технических характеристик. Для долговечной работы они должны быть меньше реальных рабочих. Максимальные характеристики 1N5408, измеренные при температуре +25°С:
После максимально допустимых параметров производители указывают электрические характеристики транзистора. Тестирование проводится при той же температуре окружающей среды, что и при измерении максимальных значений. Остальные параметры, при которых проводилось тестирование, представлены в отдельной колонке, которая называется «Режимы измерения»
| Параметры | Режимы измерения | Обозн. | Значение | Ед. изм |
| Прямое напряжение | IF = 3 А | VF | 1,2 | В |
| Обратный ток | TJ = 25°C | IR | 5 | мкА |
| TJ = 100°C | 500 | мкА | ||
| Максимальный обратный ток при полной нагрузке | TА = 105°C | Irr | 0.5 | мА |
| Ёмкость перехода | VR= 4.0 В, f = 1.0мГц | CJ | 30 | пФ |
Термическое сопротивление между кристаллом диода и окружающей средой RθJA = 20 О С/Вт.
Интересно также посмотреть, как изменяется максимальная величина выпрямленного прямого тока от температуры окружающей среды. На рисунке ниже представлена кривая снижения номинального прямого тока в зависимости от температуры. Как мы видим из графика, до 55 О С его величина постоянна и равна 3 А. После этого, начинает снижаться и при 150 О С становиться равной 0 А.
Аналоги
1N5408 можно без проблем заменить на аналоги: 1N5400, 1SR34, 30S10, BY226, BY251, BY254, BY255, CPR3-100, ECG156, ECG156, ECG5809, FR305, GP30J, GP30M, GP30K, MR-1, MR510, CR3-100GPP, P300M. Существуют диоды, у которых расположение выводов такое же, но электрические параметры могут немного не совпадать: BYM56D, RL257, G3M, CL510. Есть ещё приборы которые не полностью совместимы с рассматриваемым по своим характеристикам. При необходимости замены нужно изучить их технические характеристики, и только после этого принимать решение о возможности установки. Вот эти изделия: 2A1000, HR1000, P300M, RM4C, 1N2533, 1N2534, 1N255, 1N2556, 1N5407K, PG5408, P207. Близких по техническим параметрам устройств отечественная промышленность не производит.
Производители
Производством диода 1N5408 занимается достаточно много зарубежных компаний. Перечислим некоторые из них: Diotec Semiconductor, Fairchild Semiconductor, Dc Components, ON Semiconductor, Semtech Corporation, Motorola, Comchip Technology, Diodes Incorporated, Vishay Siliconix, Pan Jit International. На отечественный рынок свою продукцию поставляют следующие фирмы: Diotec Semiconductor, Vishay Siliconix, Dc Components, ON Semiconductor, Comchip Technology, Pan Jit International. Скачать Datasheet на 1N5408 можно кликнув на строчку с названием производителя.
