Датчик кислорода (Лямбда-зонд) — что это, как работает, проблемы, симптомы, замена
Датчик кислорода (ДК) — он же лямбда-зонд — измеряет количество кислорода в выхлопных газах, отправляя сигнал на блок управления двигателя (ЭБУ).
Где находится датчик кислорода
Передний датчик кислорода ДК1 установлен в выпускном коллекторе или в передней выпускной трубе перед каталитическим нейтрализатором. Как вы знаете, каталитический нейтрализатор является основной частью системы контроля выбросов в автомобиле.
Задний кислородный датчик ДК2 установлен в выхлопе после каталитического нейтрализатора.
На 4-цилиндровых двигателях устанавливают как минимум два лямбда-зонда. Двигатели V6 и V8 имеют как минимум четыре датчика O2.
ЭБУ использует сигнал от переднего кислородного датчика для регулировки топливно-воздушной смеси путем добавления или уменьшения топлива.
Сигнал заднего датчика кислорода используется для контроля работы каталитического нейтрализатора. В современных автомобилях вместо переднего кислородного датчика используется датчик воздушно-топливного отношения. Он работает аналогично, но точнее.
Как работает датчик кислорода
Существует несколько типов лямбда-зондов, но для простоты в этой статье мы рассмотрим только обычные генерирующие напряжение датчики кислорода.
Как следует из названия, генерирующий напряжение датчик кислорода генерирует небольшое напряжение, пропорциональное разнице в количестве кислорода внутри и снаружи выхлопного газа.
Для правильной работы лямбда-зонд необходимо нагреть до определенной температуры. Типичный современный датчик имеет внутренний электрический нагревательный элемент, который питается от ЭБУ двигателя.
Когда топливовоздушная смесь (ТВС), поступающая в двигатель, бедная (мало топлива и много воздуха), в выхлопе остается больше кислорода, и кислородный датчик создает очень небольшое напряжение (0,1 – 0,2 В).
Если ТВС обогащается (много топлива и мало воздуха), в выхлопе остается меньше кислорода, поэтому датчик будет генерировать бОльшее напряжение (около 0,9 В).
Регулировка соотношения топливовоздушной смеси
Передний датчик O2 отвечает за поддержание оптимального соотношения смеси воздух / топливо, поступающей в двигатель, которая составляет приблизительно 14,7:1 или 14,7 частей воздуха на 1 часть топлива.
Блок управления регулирует топливовоздушную смесь на основе обратной связи от переднего датчика кислорода. Когда передний лямбда-зонд обнаруживает высокий уровень кислорода, ЭБУ предполагает, что двигатель работает на бедной смеси (недостаточно топлива) и поэтому добавляет топлива.
Когда уровень кислорода в выхлопе становится низким, ЭБУ предполагает, что двигатель работает на богатой смеси (слишком много топлива) и уменьшает подачу топлива.
Этот процесс непрерывен. Компьютер двигателя постоянно переключается между обедненным и обогащенным состоянием, чтобы поддерживать оптимальное соотношение воздух / топливо. Этот процесс называется операцией замкнутого цикла.
Если вы посмотрите на сигнал напряжения переднего датчика кислорода, он будет циклически колебаться где-то между 0,2 вольт (бедная) и 0,9 вольт (богатая).
Когда автомобиль заводится холодным, передний кислородный датчик не прогрет полностью, и ЭБУ не использует сигнал ДК1 для регулировки топлива. Этот режим называется разомкнутым контуром. Только когда датчик полностью прогрелся, система впрыска топлива переходит в режим замкнутого контура.
В современных автомобилях вместо обычного датчика кислорода установлен широкополосный датчик топливовоздушного соотношения. Датчик соотношения воздух / топливо работает по-другому, но служит той же цели — для определения, является ли топливовоздушная смесь, поступающая в двигатель, обогащённой или обеднённой.
Датчик топливовоздушного соотношения является более точным и может измерять более широкий диапазон.
Задний датчик кислорода
Задний или нижний кислородный датчик установлен в выхлопе после каталитического нейтрализатора. Он измеряет количество кислорода в выхлопных газах, выходящих из катализатора. Сигнал от заднего лямбда-зонда используется для контроля эффективности нейтрализатора.
Контроллер постоянно сравнивает сигналы от передних и задних датчиков O2. Основываясь на двух сигналах, ЭБУ знает, насколько хорошо каталитический нейтрализатор работает. Если катализатор выходит из строя, ЭБУ включает индикатор «Check Engine», чтобы вы знали об этом.
Идентификация датчика кислорода
Передний лямбда-зонд перед каталитическим нейтрализатором обычно называют датчиком «выше по потоку» или датчиком 1.
Задний датчик, установленный после катализатора, называется датчик «ниже по потоку» или датчик 2.
Типичный рядный 4-цилиндровый двигатель имеет только один блок (ряд 1 / банк 1). Поэтому в рядном 4-цилиндровом двигателе термин «Банк 1, Датчик 1» просто относится к переднему датчику кислорода. «Банк 1, Датчик 2» — это задний кислородный датчик.
Двигатель V6 или V8 имеет два блока (или две части этого «V»). Обычно блок цилиндров, содержащий цилиндр № 1, называется «Банк 1».
Различные производители автомобилей определяют Банк 1 и Банк 2 по-разному. Чтобы узнать, где банк 1 и банк 2 в вашем автомобиле, вы можете посмотреть в руководстве по ремонту или в Google, указав год, марку, модель и объём двигателя.
Замена датчика кислорода
Проблемы с датчиком кислорода являются распространёнными. Неисправный лямбда-зонд может привести к увеличению расхода топлива, увеличению выбросов в атмосферу и различным проблемам во время вождения (провалы оборотов, плохое ускорение, плавающие обороты и т. д.). Если датчик кислорода неисправен, его необходимо заменить.
В большинстве автомобилей замена ДК является довольно простой процедурой. Если вы хотите заменить кислородный датчик самостоятельно, с некоторыми навыками и руководством по ремонту, это не так сложно, но вам может понадобиться специальная торцевая головка для датчика (на фото).
Иногда может быть трудно вытащить старый лямбда-зонд, так как они часто сильно ржавеют.
Еще одна вещь, о которой следует знать — некоторые автомобили, как известно, имеют проблемы с заменяемыми датчиками кислорода.
Например, есть сведения о неоригинальном датчике кислорода, вызывающем проблемы в некоторых двигателях Chrysler. Если вы не уверены, лучше всегда использовать оригинальный датчик.
«Устранение ошибки ДК2» или «анекдот да и только» на 33 тысячах
Уважаемые дамы и господа, мною горячо любимые подписчики.
Данная запись будет полна подробностями, фотографиями, сарказма и полным самоуничижением, так что если есть 3 минуты свободного времени — читаем.
Для начала как и обещал — анекдот. Уберете детей если они уже умеют читать 🙂
Идёт медведь по лесу, подходит к реке и видит заяц стоит и через реку во всю глотку орёт «пидарааасы, пидарааасы!». А на том берегу два волка ржут и по берегу аж катаются в истерике, а тут заяц не унимается «пидарааасы, пидарааасы!».
Медведь подходит и говорит зайке: «ну что же ты такой маленький, а так матом ругаешься? ты посмотри, у тебя вон ещё даже молоко на губах не обсохло, а ты так материшься!»…
А заяц вытирает лапой рот и кричит: «да не молоко это — это пидарааааасы!»
Это так сказать предыстория, описывающая моё эмоциональное состояние от тупости своей и других. В шоке я короче 🙂
Позвонил на сервис — сказали датчик уже не на гарантии, на него всего 1 год даётся, так что приезжай, датчик 1080 рублей + работы 240 + мойка 150 рэ перед заездом в цех и за полчаса всё тебе поменяем». Короче стоимость датчика + 400 рублей как с куста. Посмотрел в «Би-Би» — цена датчика такая же, а со скидкой по карте вообще 1030 рублей — купил датчик и решил поменяю сам.

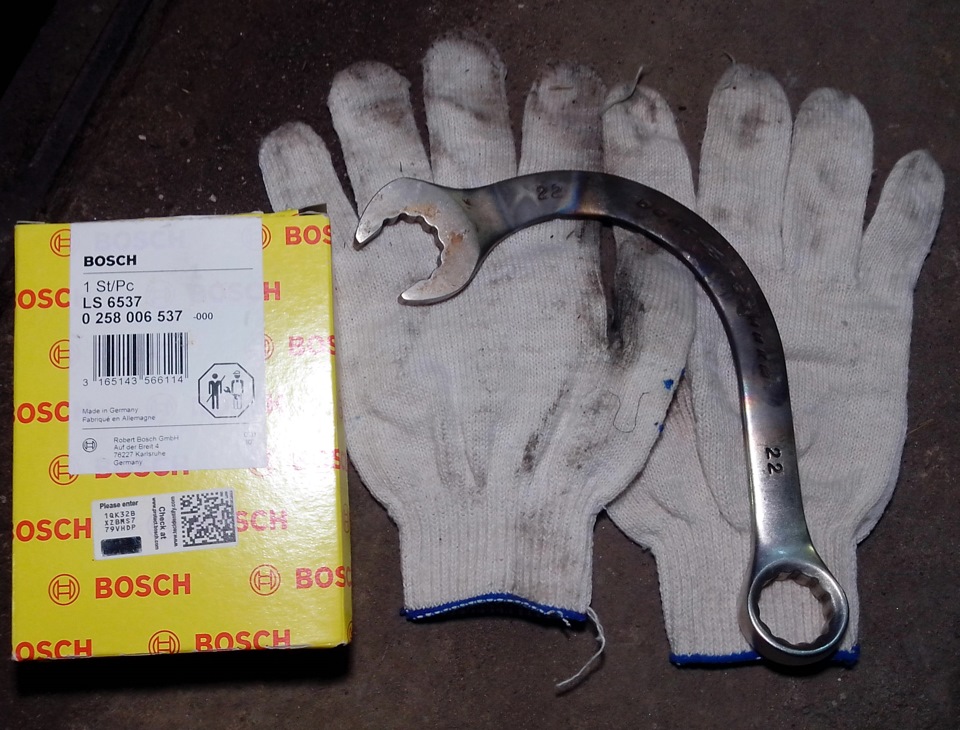

Вот такой замечательный «Бошевский» датчик.
Скажу сразу — понадобится спец-инструмент, чтобы трубу не откручивать… Благо как я уже говорил товарищ до меня менял датчик и такой инструмент сделал… зовётся «ключ на 22 гнутый» 🙂 и выглядит вот так:

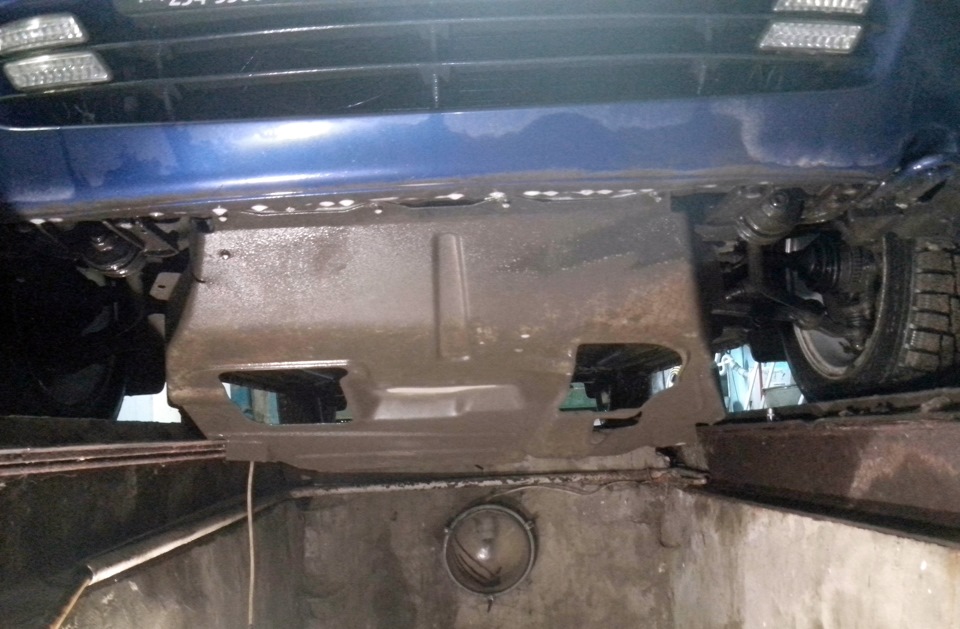

Приехал на работу, надо начинать менять, для начала мешает защита, датчик там где стрелка:

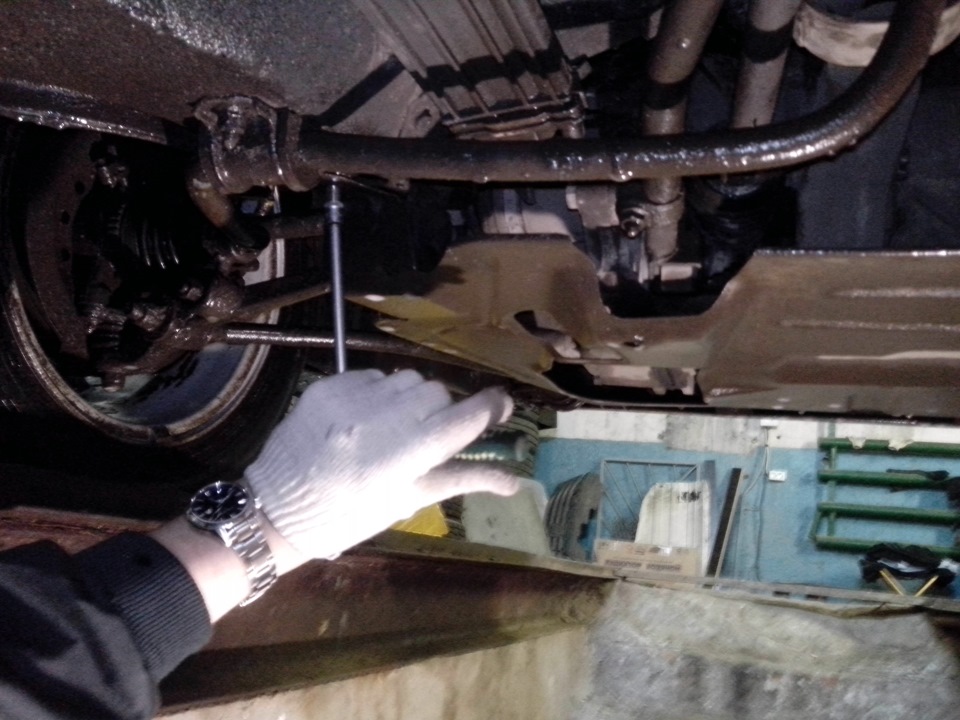

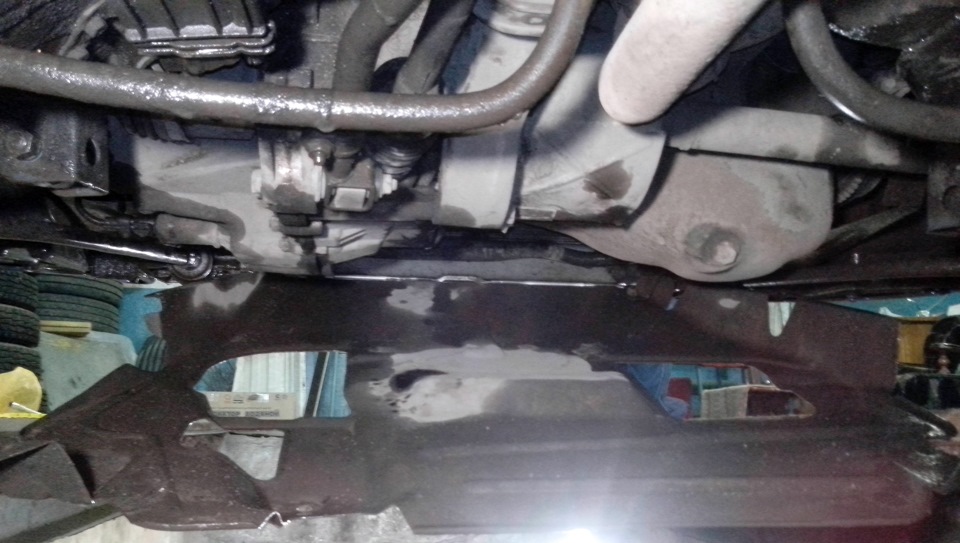

Откручиваем 2 болта головкой на 10 и 4 штуки головкой на 8, передние 4 я не трогал, которые на бампере, защита отошла и дала доступ к датчику:

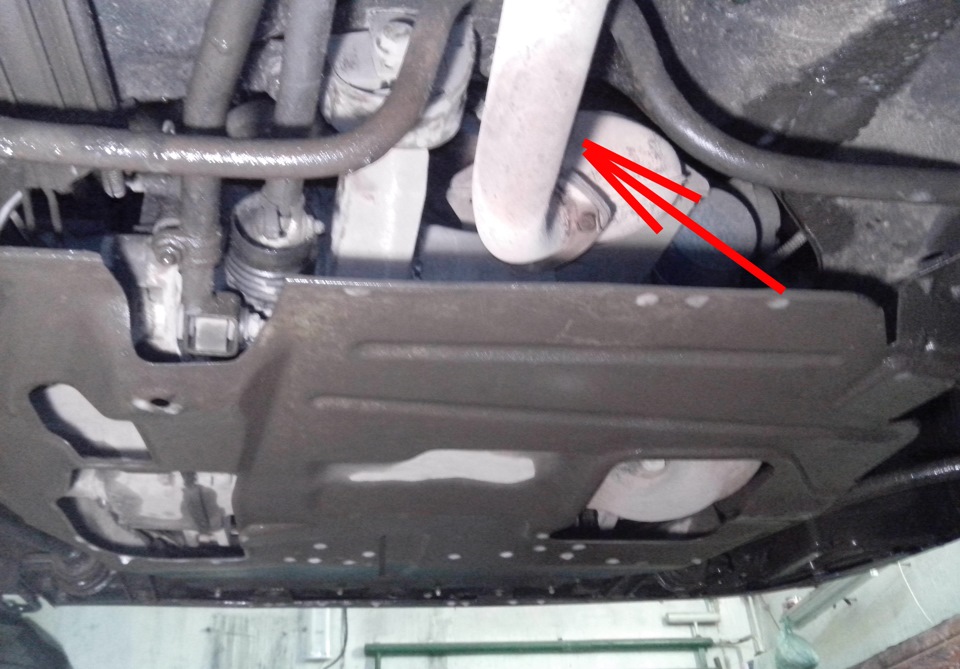

А вот и датчик №2, первый находится выше, а это как раз второй, и вот как удобно его можно открутить гнутым ключиком:
Как только стронул резьбу — увидел что подключается датчик под капотом, т.е. чтобы вынуть его сначала нужно было отключить его там и я полез под капот… вопрос почему я этого не сделал сразу остаётся открытым.
Залезаю отключать датчик а он…
Дальнейший ремонт заключался в подключении датчика обратно, закручивании стронутого с места датчика в яме и проверки что чека, конечно же, больше нет.
Ну подумаешь поковырялся лишние полчасика с машиной, зато узнал где стоят датчики, как они подключаются и в лишний раз убедился что за ремонтниками в своей машине надо всё проверять!
Вот так я лоханулся и потерял время на ковыряние с машиной и 2 поездки в магазин для покупки датчика и для его возврата.
Хотел сначала написать отчёт в 3 строчки, так сказать суть «проблемы», но решил всё же выложить всё что фоткал, мало ли, вдруг кому то пригодится если надо будет менять датчик 😉
Ну и вот… поймал ещё:
Что же такое ДК (датчик кислорода)?Немного теории=)
Вопрос, мучавший меня очень долго, ибо не мог понять до конца для чего он нужен!Толком понять не смог т.к. все либо очень сложно отвечают либо, просто говорят такую фразу:
«- Мотор стоковый?
— Стоковый!
— Тогда катайся с ДК и не забивай голову!
— А почему с ним, для чего ну нужен?
— С ним машина правильно работает, не забивай себе голову!»
Ну все-таки решил занятся этим вопросом, что это такое, за что он отвечает как куда и для чего!
ДК, что он делает?Он ведет мониторинг выхлопных газов на наличие состава самого газа (Сколько в нем бенза, воздуха).
Из умных форумов стало известно, что в ДК сам измирительный элемент + нагреватель, т.к. датчик выходит на нормальную температуру при порядка 350 градусов!
В чем же отличие прошивок с ДК и без него?
ДК в мозгах корректирует коэффициент коррекции топлива!
В прошивках без ДК коэффициент по умолчанию равен 1, и он не динамичен!Строго стоит 1 и все не больше не меньше!
Что же в проге при наличии ДК? параметр динамичный, и не просто динамичный, пока ты пытаешся произнести 0,995, вроде всего ничего, но показания изменяются три-четыре раза пока ты произносишь эту цифру!
Если показания более 1 — это богатая смесь идет!
Если показания менее 1 — это обедненная смесь!
При движении параметр в районе 1, а когда в пол педаль доходит и до 1,050, на холостом до 0,855!
Он смотрит какую смесь давать, чует что смесь богатая — он ее беднит сам, чтобы машина четче работала, чтобы был ровный ХХ, чтобы расход был меньше!
От себя добавлю, после возвращения ЕВРО-2, машину не узнать, намного отзывчивее стала на педаль газа, адекватно реагирует!Расход заметно снизился, реально ощутимо!
Что такое лямбда зонд (датчик кислорода)
Лямбда зонд (он же датчик кислорода) — специальное устройство, один из видов датчика. Задача — контроль объема кислорода в коллекторе силового узла.
С помощью устройства оценивается общий объем кислорода или несгоревшей топливной смеси в выхлопе транспортного средства.
Часто лямбда зонды устанавливаются в дымоходах отопительных котлов и прочих системах, где необходим кислородный контроль.
Назначение
Знание особенностей работы и назначения лямбда зонда весьма полезны для автолюбителя.
Во-первых, уже никто не сможет обмануть владельца транспортного средства, а во-вторых, в случае поломки можно самому поставить «диагноз».
Задача лямбда-зонда — создать условия для выполнения функций каталитическим нейтрализатором, который осуществляет фильтрацию выхлопа автомобиля.
По сути, катализатор снижает вредность выхлопа, а лямбда-зонда осуществляет контроль работы данного устройства.
Название зонда произошло от известной греческой буквы «лямбда», которой обозначается объем кислорода в подготовленной горючей смеси.
Величина лямбды составляет 14.7 единиц на одну единицу топлива. Пропорциональность обеспечивается, благодаря электронному впрыску топливной смеси и работе лямбда-зонда.
Назначение устройства зависит и от его позиции в транспортном средстве.
Как правило, датчик кислорода монтируется перед катализатором, что позволяет точно измерять уровень кислорода в горючей смеси, а в случае дисбаланса давать сигнал блоку управления впрыска.
Чтобы повысить эффективность работы, на новых моделях авто ставится не один, а два датчика, закрепляемые с одной и другой стороны катализатора.
Такая конструкция позволяет с большей точностью анализировать состав выхлопа.
Эволюция развития
Раньше датчики кислорода были резистивными, что снижало точность измерений и надежность самих устройств.
Современный лямбда-зонд работает как пороговое устройство. При этом сигнал, полученный от датчика, позволяет точно фиксировать уровень отношения кислорода в выхлопе и корректировать его.
Впервые лямбда-зонд был изготовлен в 1960 году предприятием Robert Bosch GmbH. Руководителем проекта был Гюнтер Бауман.
В серийное производство устройство поступило лишь через 16 лет (в 1976 году). Первыми производителями, которые занялись выпуском, стали компания Сааб и Вольво.
Основные типы устройств
Сегодня можно выделить несколько типов кислородных датчиков. Все они могут отличаться по нескольким критериям:
Каждый из типов устройств имеет свои особенности.
Одно контактные устройства.
Оборудованы одним сигнальным проводом. Именно по нему передается сигнал, генерируемый устройством.
2-контаткные датчики
Оборудуются двумя проводами. Один является сигнальным, а второй выполняет функцию заземления через корпус устройства.
С помощью заземляющего проводника можно точно определить показатели сигнального провода.
3-контактные
Здесь предусмотрен сигнальный провод, один «массовый» провод и третий провод, направляемый к нагревательному устройству.
Особенность таких датчиков — быстрое достижение нужной температуры, повышенный период службы устройства, а также меньшие требования к выхлопной системе.
Нагревательный элемент, который монтируется в системе, имеет мощность 12 или 18 Вт.
4-контактные
В них предусмотрено четыре провода:
Может быть такое положение контактов.
К примеру, его можно использовать в качестве заземления или же для питания нагревательного элемента.
Особенность современных лямбда-зондов в том, что они взаимозаменяемы и имеют схожую конструкцию.
К примеру, можно менять датчики с подогревом на устройства без подогрева. При этом возможны проблемы с разъемами или невозможностью запитать устройство.
В случае нехватки проводов их можно проложить самостоятельно, а в качестве разъема использовать контакты автомобиля.
Маркировка может отличаться, но провод подачи сигнала всегда окрашивается в черный цвет.
«Масса» может быть желтой, серой или белой.
Устройство современных датчиков кислорода
В составе датчика кислорода есть два электрода — внутренний и внешний.
Первый делается из циркония, а второй — из платинового напыления, что делает его более чувствительным к воздействию кислорода.
Лямбда-зонд смонтирован таким образом, чтобы он пропускал весь объем отработавших газов транспортного средства.
В процессе прохождения газов внешний электрод оценивает уровень кислорода в отработавших газах, что приводит к изменению потенциала между электродами.
Чем больше объем кислорода, тем выше уровень напряжения. Рабочая температура циркония, которым покрыт электрод — 300-1000 градусов Цельсия.
Вот почему датчики кислорода конструктивно дополняются подогревателями, необходимыми в момент пуска.
Датчики бывают двух типов — двухточечными и широкополосными. Внешне они похожи, но отличаются конструкцией и принципом действия.
Так, 2-точечный датчик состоит из двух электродов. Его задача — фиксация коэффициента повышенного объема воздуха в топливной смеси.
Что касается широкополосного устройства, то это более современная конструкция. Главная его особенность — применение силы тока закачивания.
При этом конструктивно широкополосный датчик состоит из двух керамических устройств — закачивающего и 2-точечного.
Принцип действия
В кислороде присутствуют отрицательно заряженные ионы. Они собираются на электродах из платины и при достижении нужной температуры датчика (где-то 400 градусов Цельсия) создается разность потенциалов (напряжение).
Если смесь слишком обеднена, то объем кислорода в газах будет высоким, и наоборот, если смесь обогащена, то кислорода будет мало.
В первом случае напряжение равно 0,2-0,3 Вольта, а во втором — 0,7-0,9 Вольта.
Система управления мотора поддерживает уровень напряжения около 0,4-0,6 Вольт, то есть уровень лямбда равен 1.0.
В процессе движения происходит изменение режимов работы мотора, что способствует корректировке параметра напряжения в обе стороны. При этом узкополосный датчик может улавливать лишь те параметры, которые выше нуля.
Лямбда-зонд, который установлен после катализатора, имеет такой же принцип действия.
После обработки газов катализатором, уровень кислорода остается неизменным. Это, в свою очередь, позволяет поддерживать оптимальную разницу потенциалов в пределах 0.4-0.6 Вольта.
Широкополосный лямбда-зонд: главные отличия, принцип работы
Широкополосный датчик для измерения уровня кислорода — лямбда-зонд, который монтируется в современных авто.
Его особенность — выполнение функций катализатора на входе в устройство. Измерение необходимых параметров происходит благодаря использованию силы входного тока.
Главное отличие широкополосного датчика заключается в том, что в его составе есть два рабочих элемента — закачивающий и 2-точечный керамический обогреватель.
В процессе закачивания кислород пропускается через соответствующий элемент под действием силы тока.
Принцип действия широкополосного зонда построен на поддержании напряжения в пределах 450 мВ.
Сама разность потенциалов появляется между электродами двухточечного элемента. Достижение нужного напряжения гарантируется, благодаря изменению силы тока закачивания.
Если объем кислорода в выхлопе снижается, то напряжение между электродами растет, а ЭБУ получает соответствующую команду.
После этого формируется сигнал требуемой силы тока, что приводит к выравниванию напряжения.
Сила тока анализируется в ЭБУ, после чего блок управления воздействует на систему впрыска.
Нормальная работа датчика кислорода возможна при температуре в 300 градусов Цельсия, которая достигается с помощью нагревателя.
К чему приводит неисправность зонда?
Первая неприятность, к которой приводит выход из строя зонда — повышение «прожорливости» авто и ухудшение общей динамики.
Главная причина — искажение показаний датчика, что приводит к отклонению отношения кислорода и топлива.
В случае выхода из строя одного датчика машина остается на ходу (здесь многое зависит от самого транспортного средства).
Есть модели, в которых отказ механизма приводит к расходованию топлива в больших объемах. Как следствие, может понадобиться срочный ремонт.
В случае поломки лямбда-зонда его замена должна производиться только на аналогичный механизм.
Если же установить устройство другого типа, то бортовой компьютер транспортного средства может попросту не воспринимать сигналы нового датчика.
При поломке сразу двух датчиков авто и вовсе оказывается обездвиженным.
Причины поломки
Стоит отметить, что датчик кислорода имеет повышенную чувствительность к поломкам.
Причиной выхода из строя может стать:
Решается проблема посредством установки нового датчика. Что касается ремонта, то при таких поломках он бесполезен.
3. Чрезмерные объемы топлива, подаваемые в цилиндры мотора, попросту не успевают сгорать и вылетают в систему выхлопа в виде сажи.
Через время черный налет скапливается на узлах системы выхлопа машины и на датчике кислорода в том числе. Как следствие, лямбда зонд начинает работать неправильно.
В качестве «лечения» можно использовать специальные очистители и тряпки, позволяющие убрать загрязнения. Если же датчик забивается регулярно, то лучше его поменять.
Как выявить поломку?
Распознать неисправность лямбда зонда можно по следующим признакам:
Также важно знать как проверить лямбда зонд на исправность.
Можно ли отключать лямбда зонд?
Отключение датчика кислорода — дело нескольких минут для специалиста. Только вот польза такой работы вызывает большие сомнения.
С момента отключения лямбда зонда ЭБУ переходит на средние параметры подачи топлива в двигатель, что сказывается на надежности и расходе топлива (как правило, в худшую сторону).
Кроме этого, в случае отключения датчика кислорода может понадобиться и перепрошивка самого ЭБУ автомобиля, ведь постоянно будет «вылазить» ошибка.
Поэтому если лямбда зонд вышел из строя его желательно заменить.
Обманка лямбда зонда: что это?
При замене катализатора пламегасителем или демонтаже устройства сигналы двух лямбда зондов будут идентичны. Это, в свою очередь, неизбежно приведет к ошибкам.
Проблема решается путем установки обманки лямбда зонда.
Она бывает двух видов:
По своей конструкции это проставка, выполненная из бронзы и имеющая определенные размеры. Внутри узла есть специальная крошка с каталитическим напылением, которая помогает вредным веществам догореть.
Такая обманка представляет собой прибор на основе микропроцессора, анализирующего весь процесс прохода выхлопных газов и осуществляющего обработку данных с первого датчика.
Задача — обеспечить корректную работу системы управления мотором в условиях, когда катализатор поломан или удален.
Несмотря на свою компактность, лямбда зонд является одним из наиболее важных узлов автомобиля. Он не только снижает вредность выброса, но и отвечает за ряд других функций.
Отсутствие данного устройства может стать причиной повышения расхода топлива, ухудшения динамики мотора или полной невозможности эксплуатации автомобиля.
