Как работает блокировка дифференциала на Ниве и ее схема
Когда двигатель начинает вращаться, импульс поступает на коробку передач и раздаточную коробку, после чего крутящий момент распределяется к переднему и заднему мосту одновременно. После в действие приводятся редукторы, за ними начинают вращение передние и задние колеса Нивы. Крутящий момент заставляет вращаться сразу 4 колеса, поэтому его называют полным. Но ведущими все равно остаются задние колеса.
Зачем Ниве нужна блокировка
Дифференциал колеса – механизм, обеспечивающий автомобилю вращение колес с разной скоростью, при этом имеется в виду не переключение скоростей, и изменение на поворотах, когда одно колесо описывает малый диаметр, а другое – большой круг. При отсутствии дифференциала колеса в Ниве начали бы пробуксовывать, что чревато повреждением и быстрым истиранием резины.
Когда транспортное средство двигается по ровному дорожному полотну, тяга от мотора приходится на 4 колеса равномерно.
При пробуксовывании хотя бы одного колеса, что часто встречается на обледеневшей трассе, дифференциал прилагает больше усилий именно на буксующее колесо. В других легковушках такое устройство подразумевает установку на мосту ведущего типа. У Нивы он находится на других участках:
Как включать блокировку дифференциала на Ниве
Чтобы осуществить блокировку дифференциала на Ниве, производитель предусмотрел муфту для блокиратора. При включении принудительного блокирования колеса становятся взаимосвязанными и вращаются в одинаковом режиме. При включении блокиратора межосевого типа мосты, расположенные спереди и сзади, взаимодействуют и распределяют тягу по всем колесам. Такой механизм удобен в использовании, что подтверждает уникальная проходимость Нивы Шевроле.
Когда применять и как отключить блокировку
Принудительную блокировку в разных модификациях Нивы предпочтительно включать в таких ситуациях:
Блокировка колес не нужна во время спокойной езды по ровной дороге в черте города. Сцепление с асфальтовым покрытием будет приличным, тяговое усилие распределится равномерно по умолчанию.
Правила применения блокировки на Ниве
Чтобы блокирующий механизм прослужил длительное время, пользуйтесь такими правилами:
Где размещается рычаг, отвечающий за переключение? Обратите внимание на участок между крыльями, находящимися спереди, там есть 2 рычага. Один дает возможность переключать передачи на КПП, другой успешно управляет раздаткой.
Основу раздаточной коробки составляет редуктор, куда входят 2 ступени. Управляющий рычаг исходит как раз из него, двигать его можно вперед и назад – таким образом на Ниве меняют передачу. Направление движения рычага влево и вправо позволяет приводить в действие блокировку дифференциала и наоборот отключать ее.
Зачем нужна понижающая передача
Зафиксировав рычаг спереди, передаточный показатель удается увеличить до значения 2,1. Рычаг, переведенный в нейтральное положение, указывает на передаточное число 0.
Полезные рекомендации
Чтобы использовать блокировку, установленную на Ниве, эффективно, используйте такие рекомендации специалистов:
Как работает блокировка межколесного дифференциала на Ниве, наглядно показано в видео:
Винтовые блокировки в редукторы Нивы
Не особенно часто ко мне в работу попадают редукторы ВАЗ. Как правило, это связано с тем, что стоимость приобретения нового редуктора соизмерима со стоимостью его ремонта. Но случаются и исключения, обычно, конечно же, редукторы Нивы:
www.drive2.ru/b/2276814/
www.drive2.ru/b/2276881/
В общей сложности я в своей практике ковырялся в редукторах не более, чем пяти Нив. И вот, пришлось это повторить. Скорее всего, я бы это оставил без внимания, если бы не несколько интересных моментов.
Хозяина Нивы со всех сторон давно отговаривают от вложения денег в прокачку машины, но он упёртый. Поддерживаю, сам такой:). Он приобрёл две винтовые блокировки производства Тольятти. Коробка без опознавательных знаков

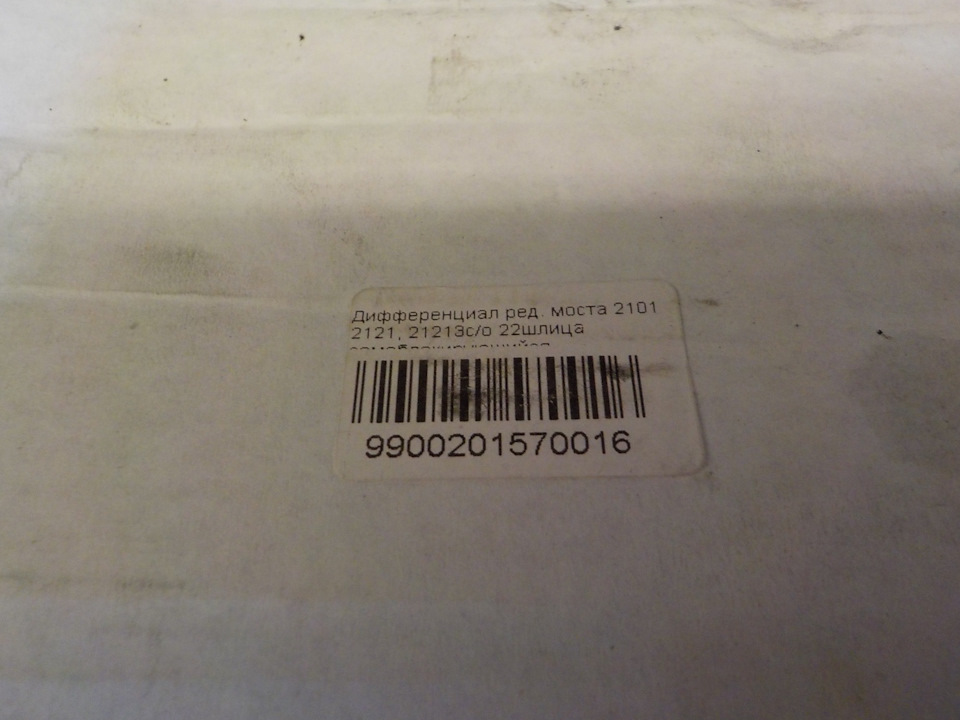

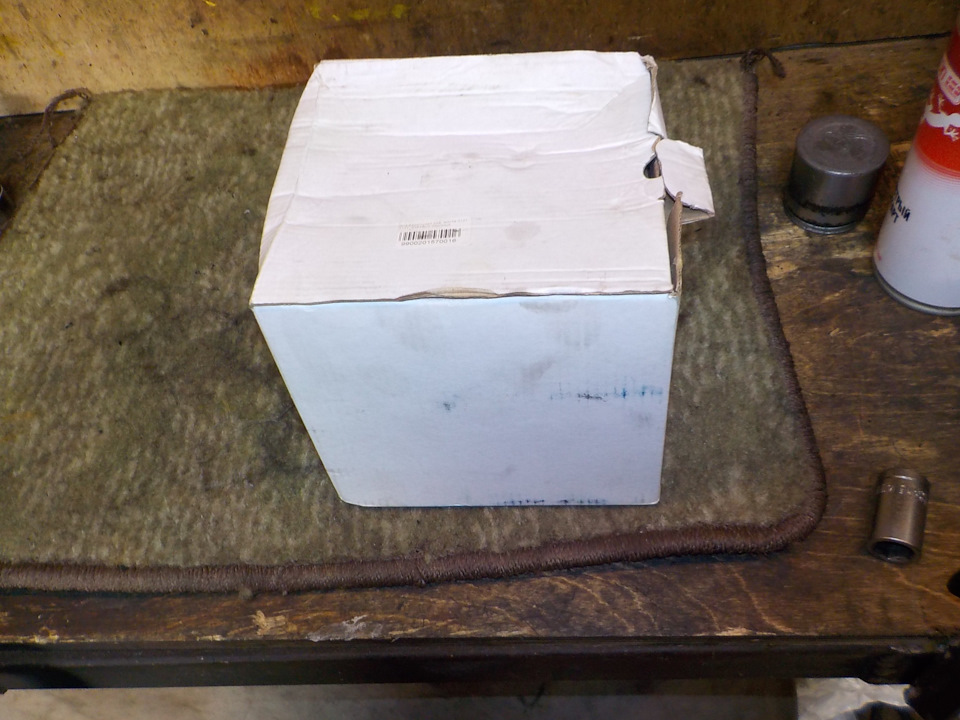

По штрих-коду ничего выяснить не удалось:

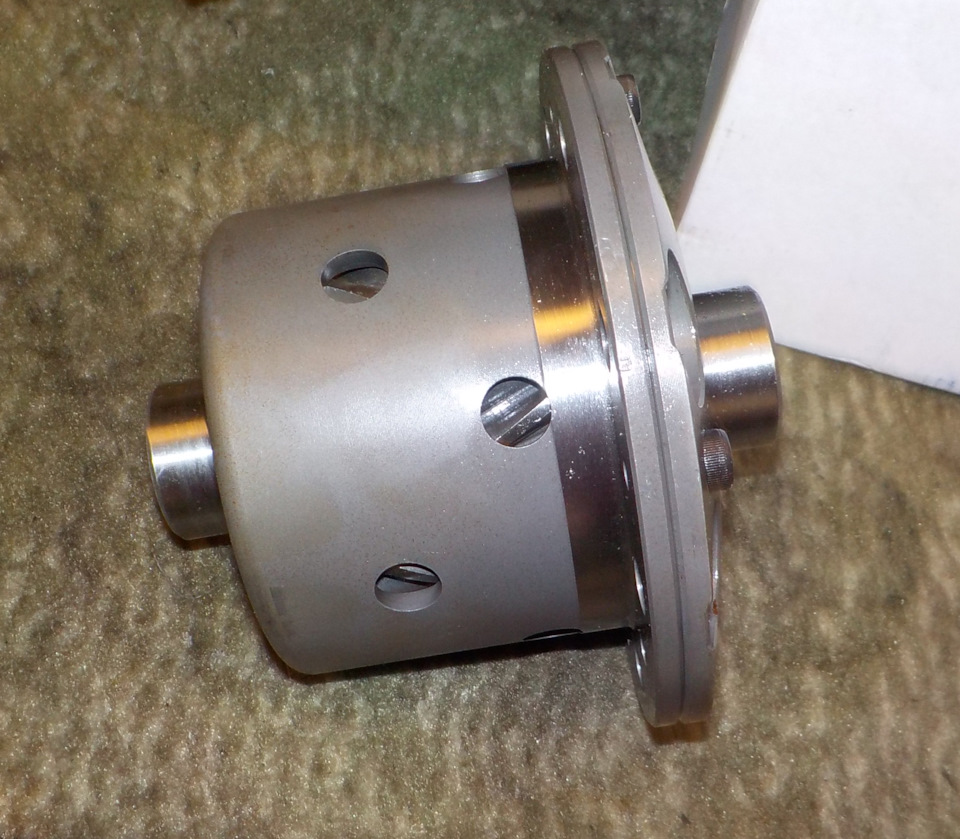

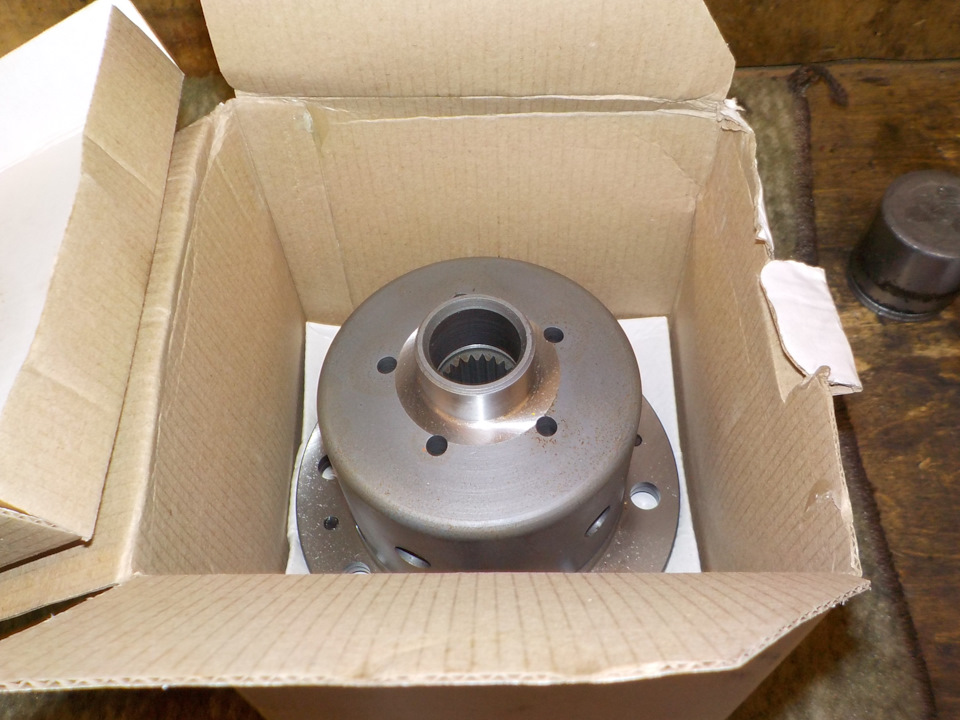

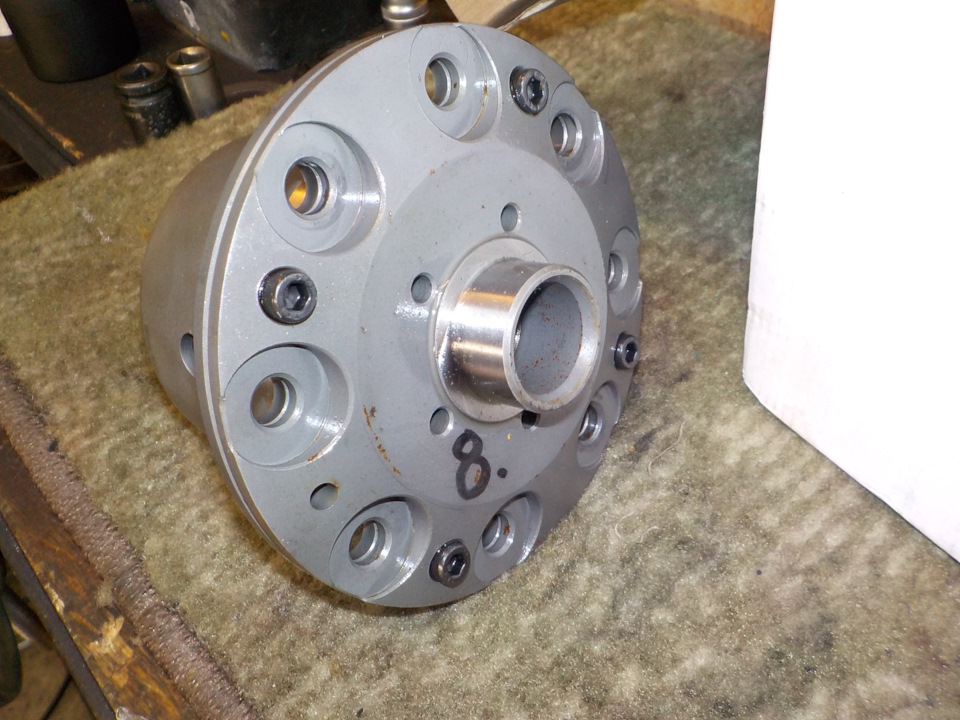

Для ВАЗ есть несколько производителей блокировок. Основная их часть то ли каким-то боком имеет отношение к Тольятти, то ли это такой маркетинговый ход продавцов. По внешнему виду я нашёл несколько похожих. Это точно не Вал-рейсинг или НИРФИ. Остальные, типа ССТ, ТЗС, AVT, Автоспринтер, IQ на фотках похожи, как братья близнецы. Так что для меня так и остался неизвестным производитель.
Оба редуктора НИВЫ в стальных корпусах. У нивоводов даже есть специальная аббревиатура СРПМ для стального переднего редуктора. И они брезгливо относятся к тем, кто не шарит, что это такое. Собственно редукторы в этом случае одинаковые. Но могут отличаться сальником, если он спроектирован с учётом направления вращения, а в данном случае ещё и преднатягом самоблока, который должен быть в них поставлен. Владелец приобрёл для заднего редуктора блокировку с преднатягом побольше, для переднего — поменьше. Решили, что редуктор погрязнее и постарше будет для заднего редуктора. При его разборке я увидел несколько примечательных моментов.

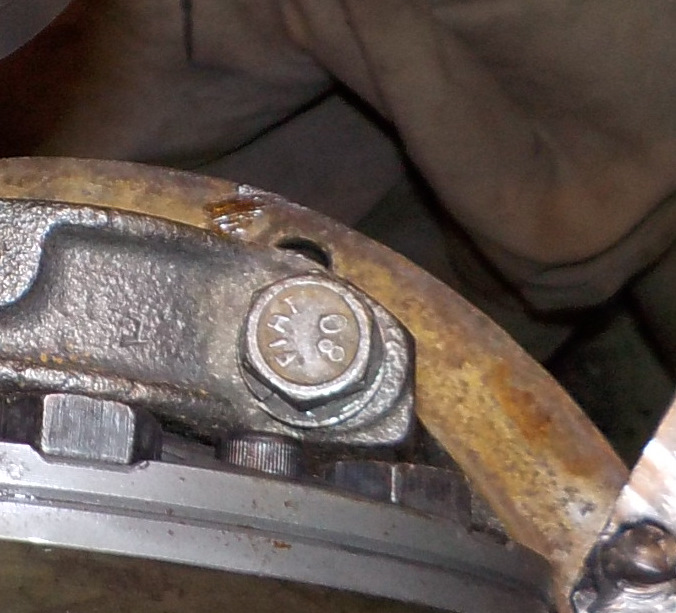

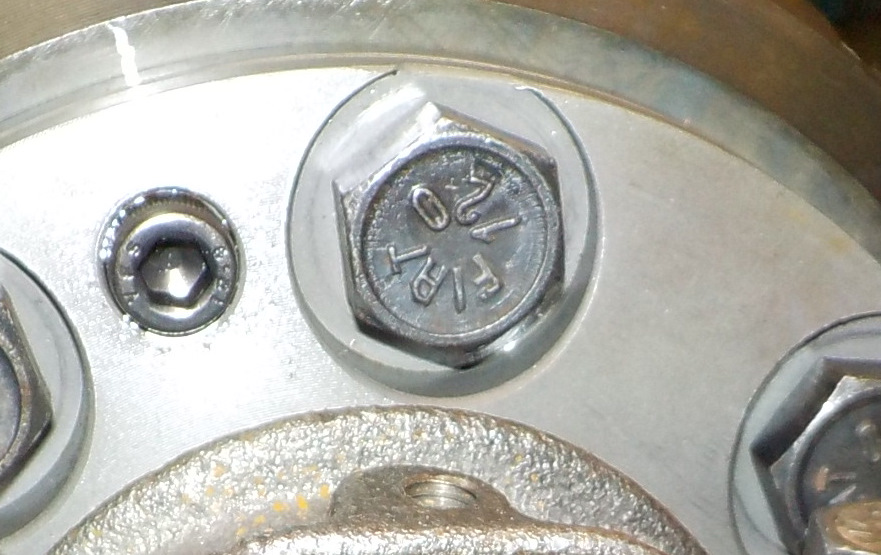

Куча маркировок FIAT. Есть подозрение, что это редуктор из первых партий ВАЗ2101. Его фланец сильно люфтил на шлицах, поэтому его решили заменить на новый. А он на место без доработок не полез…

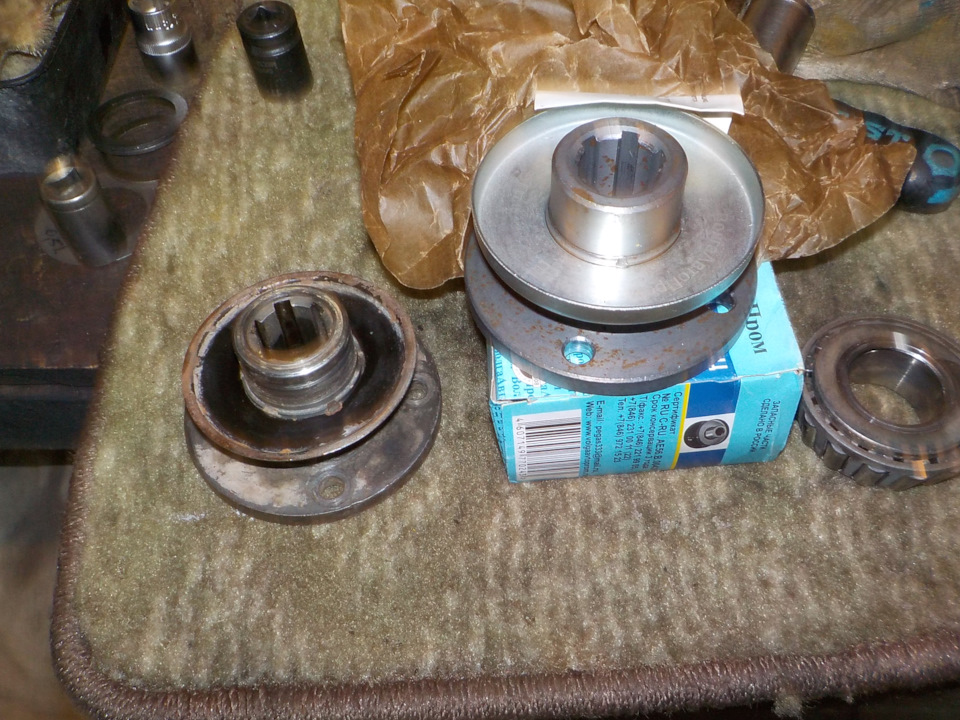

Фланцы по форме пыльника отличаются:

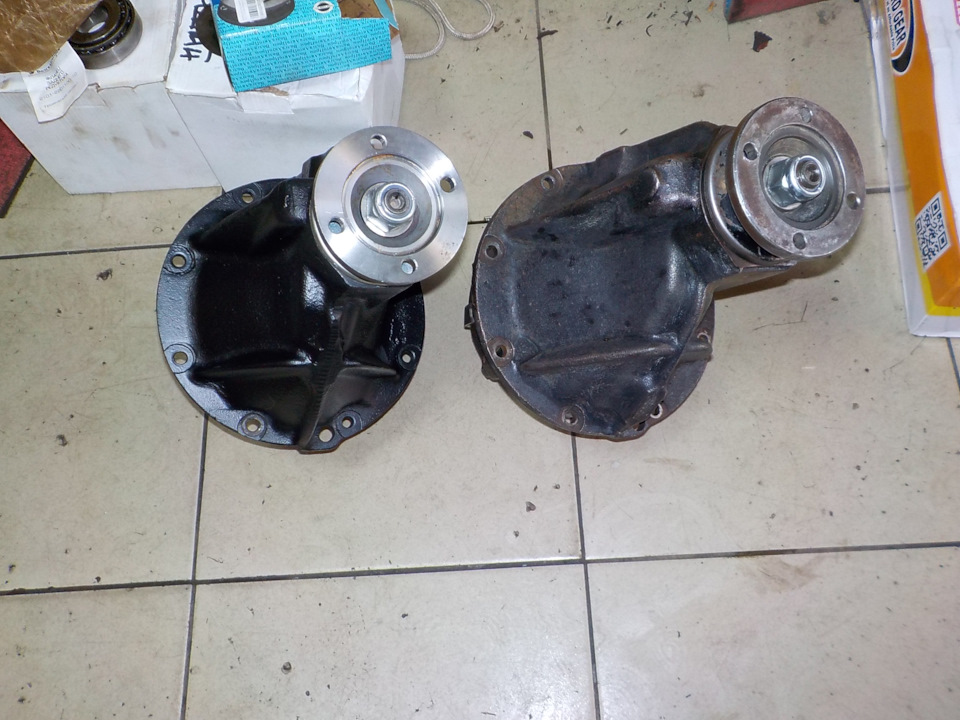

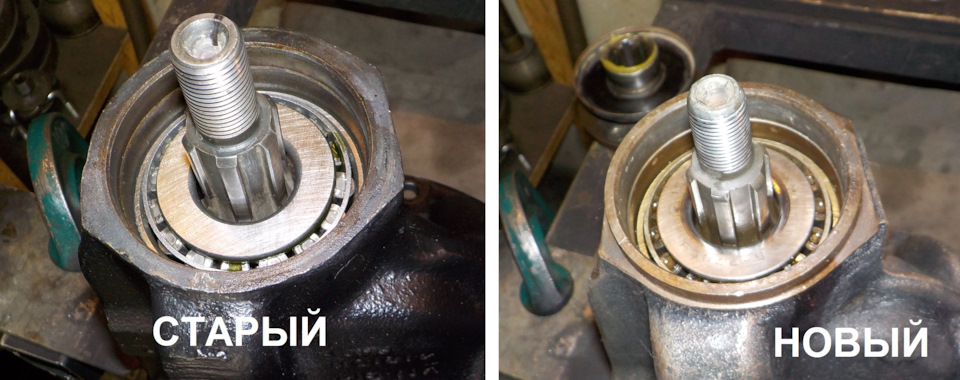

И форма старого редуктора и более нового в районе хвостовика отличаются:

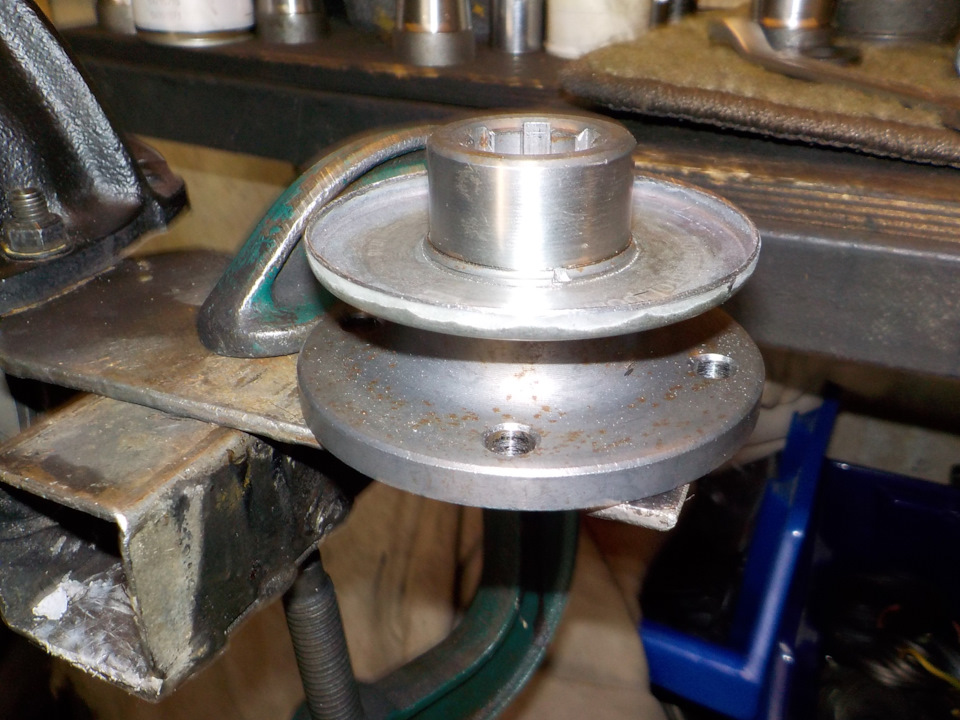

Пришлось на 2,5мм укорачивать высоту юбки пыльника на новом фланце:

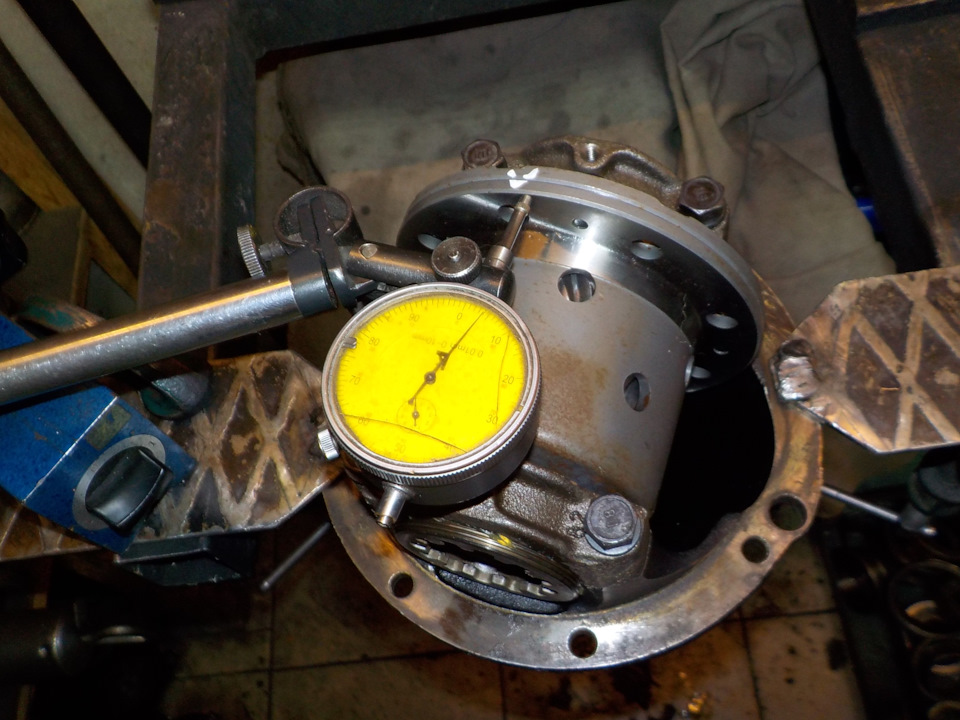

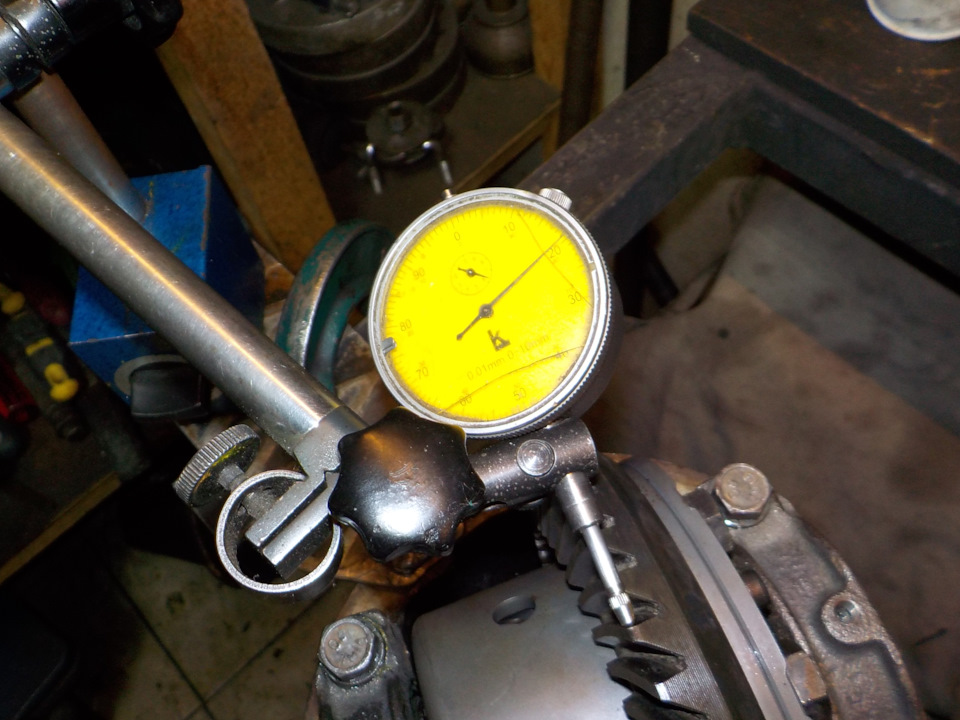

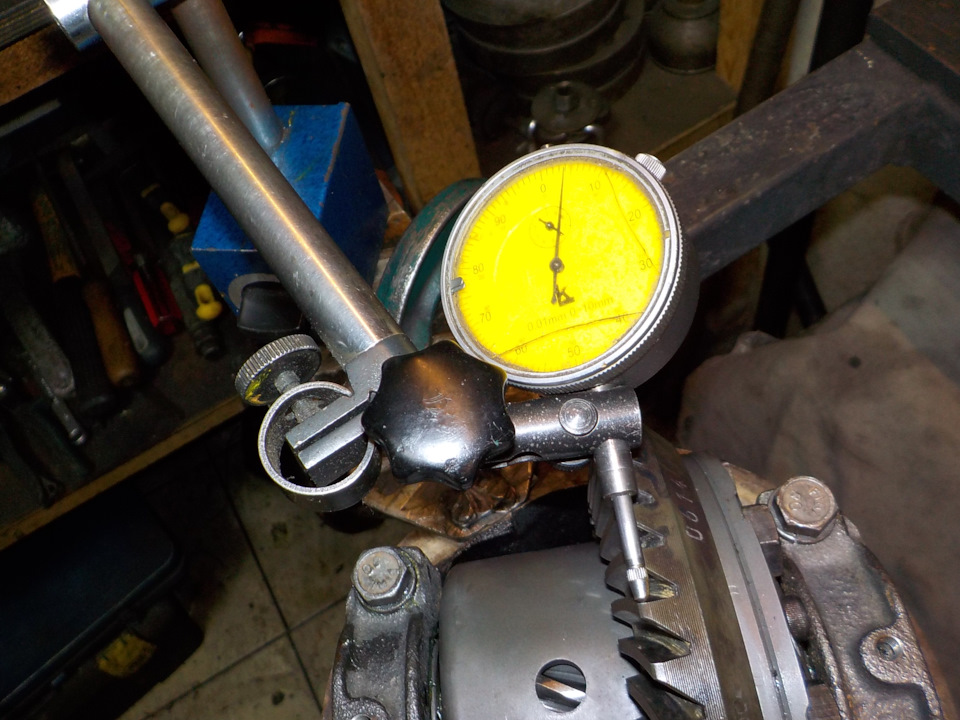

Несмотря на небольшой диаметр дифференциала, биение на задней блокировке оказалось запредельным:
Соответственно и разброс зазора получился циклическим и составил 0,15 – 0,20 мм.
Решили оставлять как есть, поскольку разбирать, и везти блокировку на проточку посчитали уж очень хлопотным занятием, не оправдывающим себя. К тому же для снятия подшипников их пришлось бы спиливать, либо разбирать блокировку, чтобы подобраться к ним изнутри. В корпусе блокировки предусмотрены технологические отверстия, через которые можно выдавить подшипники.

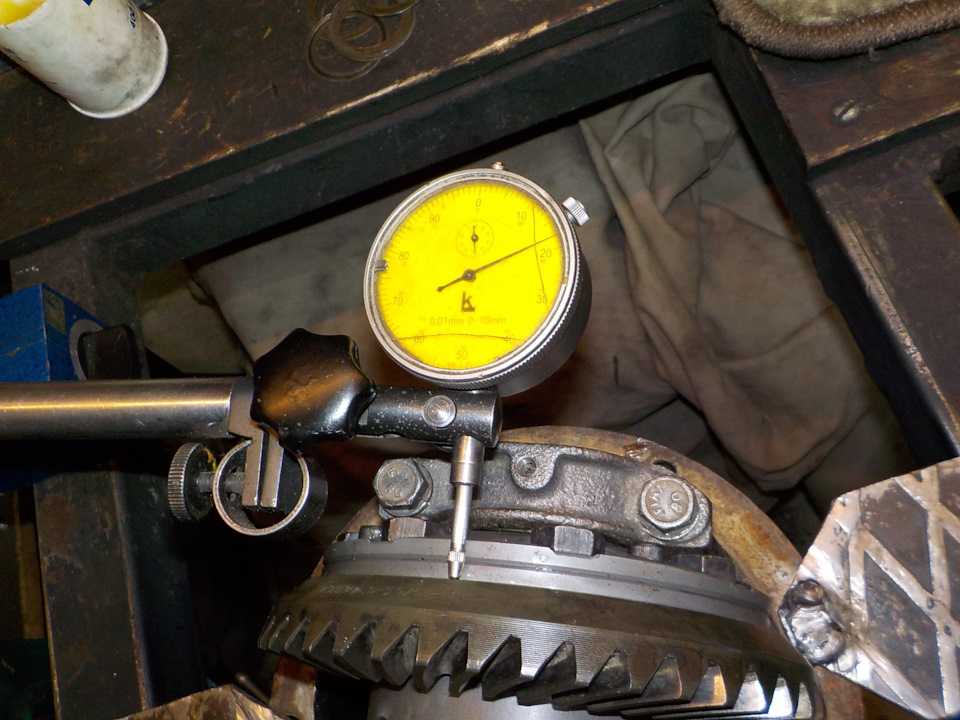

Биение блокировки с меньшим преднатягом, которую ставили в передний редуктор, оказалось почти идеальным:
Ну и самое печальное, из-за чего я возился с этими редукторами почти два дня. Как и редукторы Toyota, редукторы ВАЗ собираются с одноразовыми распорными втулками. Но конструктивно они отличаются от тойотовских втулок и представляют из себя коническую трубу с проточкой:

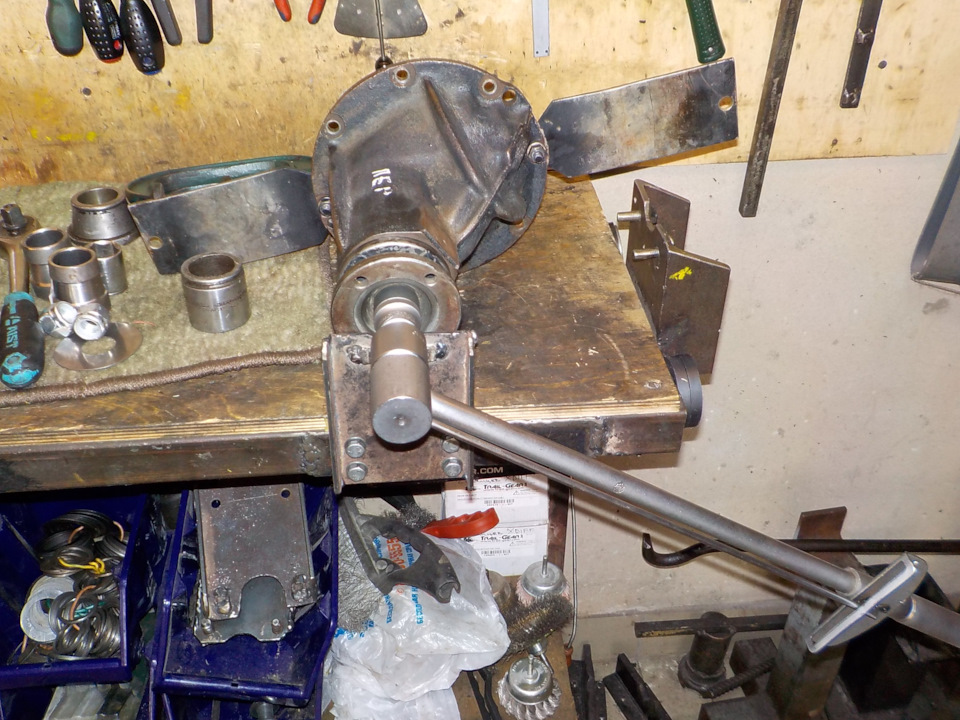

Когда я приступил к окончательной сборке заднего редуктора, я чуть не своротил хвостовик, чуть не разнёс верстак и не покалечился сам.

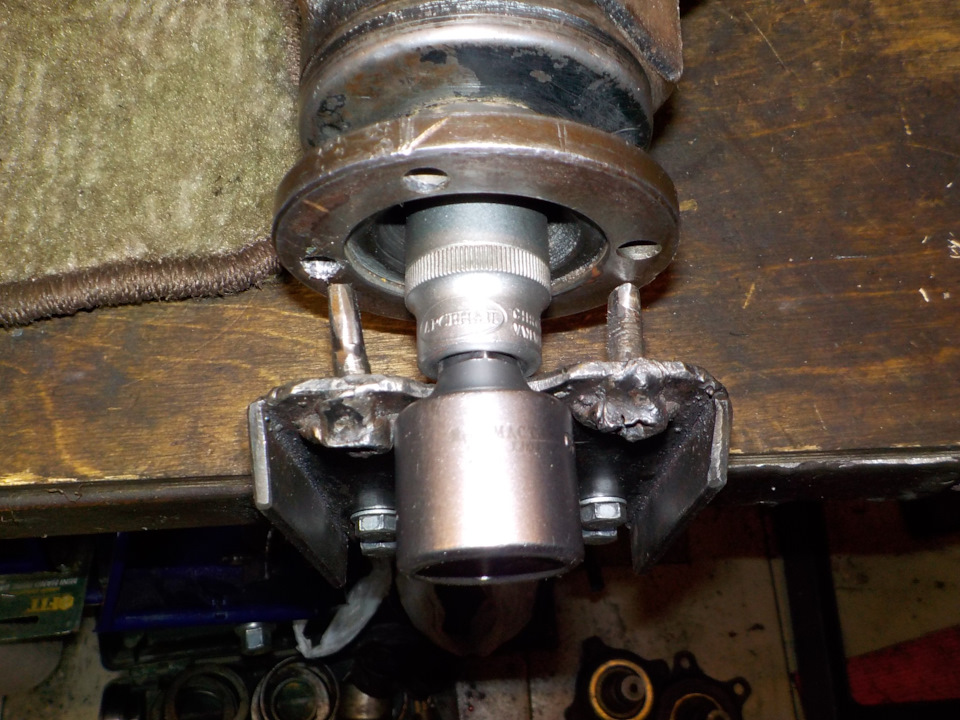

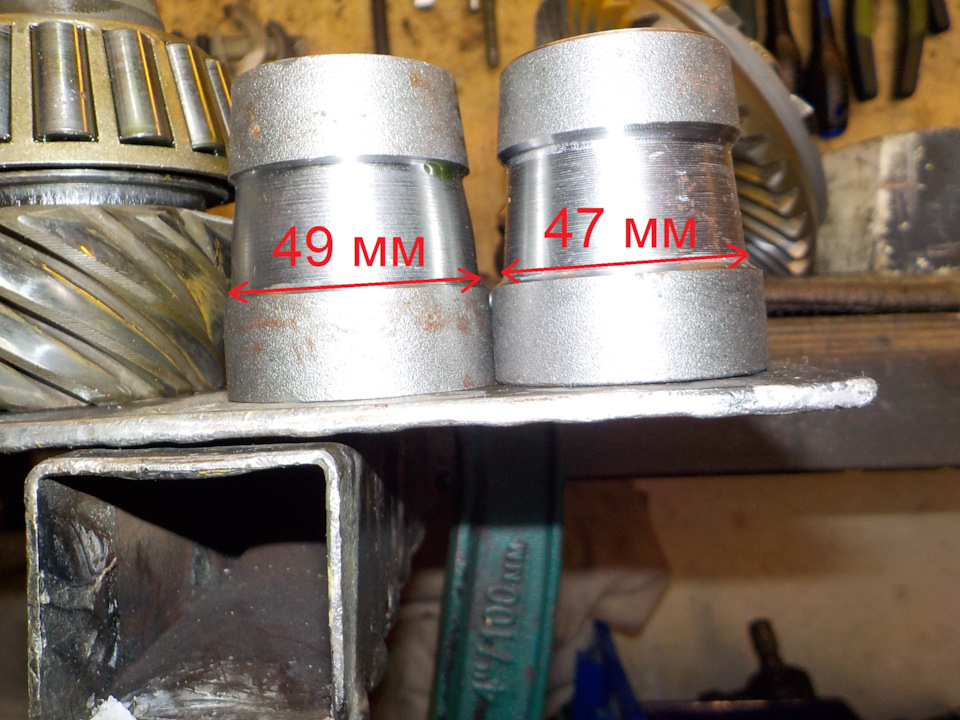

На следующий день мне пришлось специально для редукторов этого типа изготавливать усиленные приспособления.
Владельцу я порекомендовал попробовать поискать в других торговых точках распорные втулки. Он привёз две втулки, причём купленные в разных местах, с которыми я абсолютно без проблем собрал оба редуктора. При сравнении нормальных втулок с ненормальными я обнаружил, что ширина втулок в широкой части проточки отличалась на 2 мм:

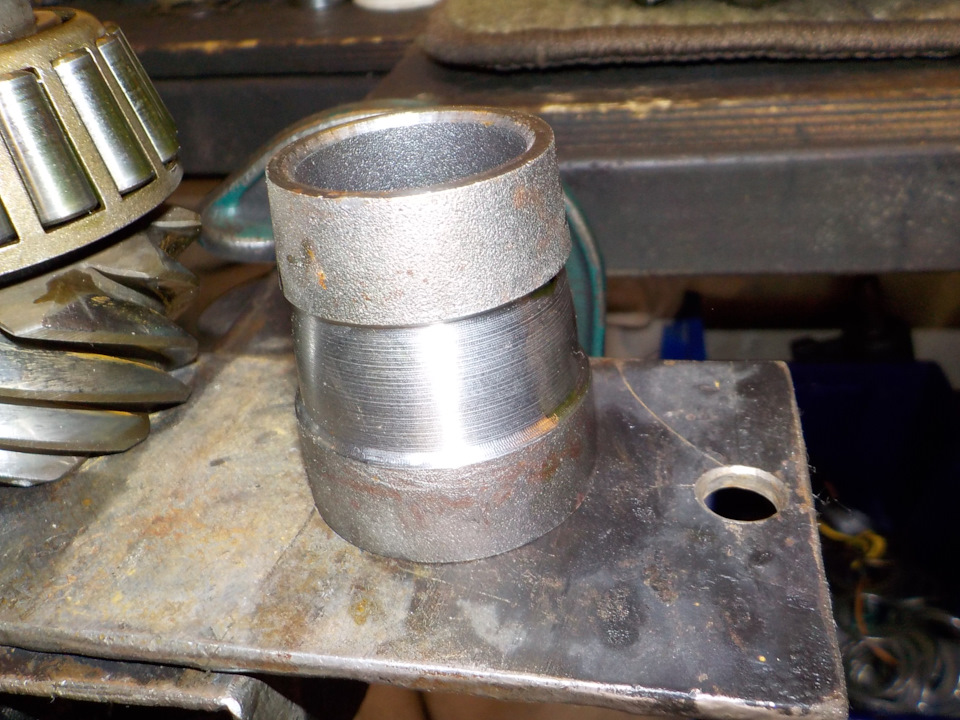

Учитывая, что толщина непроточенных стенок втулки 3 мм, то толщина проточенной стенки в нормальной втулке была 1,5 мм, а в ненормальной 2,5 мм. И неудивительно, что такую втулку было невозможно смять метровой трубой в качестве воротка…
Редукторы владелец забрал, в ближайшее время узнаю, как работают установленные винтовые блокировки.
UPD 25/09/2020: редукторы установлены в мосты, машина собрана. Редукторы работают нормально, ждут испытаний настоящей грязью.
Как работает блокировка на «Ниве»: принцип действия
Любимый автомобиль рыбаков и охотников – «Нива». А причиной подобного отношения является возможность с его помощью попасть в глухие и редко посещаемые места. Что же позволяет добиваться таких результатов? На «Ниве» работает блокировка. Как она помогает и в чем – об этом речь пойдет ниже.
О трансмиссии
Прежде всего несколько слов об устройстве «Нивы». Она обладает постоянным полным приводом. Что это значит? Все просто – крутящий момент одновременно передается на четыре колеса. В этом и состоит одно из принципиальных отличий «Нивы» от других автомобилей. У них момент подается только на один из мостов (передний или задний).
Полный привод реализован благодаря использованию раздаточной коробки. Крутящий момент, пройдя КПП, поступает на раздатку, а с нее – на передний и задний мосты. Такая конструкция позволяет создать блокировку межосевого дифференциала на «Ниве», которая совместно с полным приводом обеспечивает ей повышенную проходимость. Здесь нельзя не сказать несколько слов о дифференциале. Во многом благодаря ему реализуются отличные внедорожные характеристики «Нивы».
Понятно о дифференциале
Это устройство позволяет автомобилю свободно двигаться в заданном направлении. При повороте левое и правое колеса машины проходят разный путь. А если они жестко соединены, то одно будет проскальзывать, а другое тормозить. Кроме того, в этом случае резко возрастает нагрузка на ось, следствием чего будет ее поломка или чрезмерный износ резины.
Справиться с этой проблемой позволяет дифференциал. На обычных автомобилях он располагается на оси между колесами, что позволяет им вращаться независимо друг от друга. Дифференциал распределяет между колесами поступивший к нему момент, причем не в равной пропорции, а в зависимости от условий движения каждого – на одно больше, на другое меньше.
То же самое относится к мостам в целом (переднему и заднему). Их движение, например в повороте, также различается. Для распределения усилий применяют так называемый межосевой дифференциал. Благодаря ему, в зависимости от условий движения, передаваемый на передний и задний мосты момент будет различаться.
Особенности работы дифференциала
Момент распределяется таким образом, что передается туда, где нагрузка меньше. Подтверждением сказанному может служить обычная картина – машина стоит тремя колесами на асфальте, а одним – на льду. Тронуться с места ей не удается. Сила трения резины о лед гораздо меньше, чем резины об асфальт, а значит, и нагрузка на колесе, стоящем на льду, меньше, чем на других.
А дифференциал весь крутящий момент передает в сторону минимальной нагрузки. В результате одно колесо вращается с бешеной скоростью, а остальные стоят на месте, автомобиль не движется. Примерно так же выглядит ситуация, когда автомобиль не может подняться в гору по обледеневшей дороге. В этом случае одно колесо, попавшее на наледь, крутится, но машина стоит.
Производится никому не нужная работа. Колесо «шлифует» дорожное покрытие (наледь). Избавление от подобной бесполезной работы – блокировка как на «Ниве», так и на любом другом автомобиле, приспособленном к трудным дорогам. Но обычно описываемые устройства есть далеко не на всех машинах.
Какие бывают блокировки
Обычно различают два типа – межколесные и межосевые. Первые блокируют работу дифференциала, установленного между колесами, на одной оси. Задача межосевой блокировки – обеспечить распределение усилий между мостами.
У «Нивы» три дифференциала, межосевой и два межколесных. Но они принципиально разные. Если межколесные дифференциалы свободные, на них нет никаких дополнительных устройств, то межосевой имеет принудительную блокировку. Она значительно облегчает движение автомобиля в условиях бездорожья, частично придавая ему возможности вездехода.
Как работает блокировка дифференциала на «Ниве», принцип работы
При движении по нормальной дороге крутящий момент распределяется относительно равномерно между всеми колесами. Но на бездорожье, в грязи этого недостаточно. Простая ситуация – машина забуксовала, например левое заднее колесо. Тогда весь крутящий момент будет поступать именно туда, и автомобиль не сможет ехать. В такой ситуации не поможет никакой полный привод.
Но выход есть. Надо включить межосевую блокировку. Как работает на «Ниве» такое устройство? В раздаточной коробке есть специальная муфта. При включении блокировки она соединяет валы, передающие момент на мосты. Скажем так, между ними принудительно поровну делится усилие, выдаваемое двигателем. Таким образом, момент не уходит весь на буксующее колесо, а часть его поступает на передний мост (в нашем примере).
Теперь начинает работать полный привод. На передний мост при включенной блокировке принудительно поступает половина момента, выдаваемого двигателем. Благодаря этому автомобиль начинает двигаться. Как только он тронется с места, прекратится пробуксовка заднего колеса, и крутящий момент поступит на все остальные. Тогда «Нива» благополучно преодолеет трудный участок.
Надо отметить, что автомобиль «Лада 4х4» не является единственным обладателем описанного устройства. Подобная блокировка дифференциала работает как на «Шевроле-Ниве», так и на других моделях внедорожников, правда, реализована она может быть по-разному. Но тем не менее выполняет аналогичные задачи.
Когда надо пользоваться блокировкой
В условиях нормальной дороги на «Ниве» ничего включать не надо. А вот на проселке или перед крутым подъемом водителю стоит подумать о подстраховке. Как работает блокировка на «Ниве», мы уже выяснили. Так что к ее помощи стоит прибегать в случае возникновения препятствий при движении, и сделать это надо заблаговременно, до того как машина застряла.
Если впереди трудный участок, то лучше всего заранее включить блокировку, тем более что много времени это не занимает. Надо только помнить, что пользование блокировкой без необходимости не способствует сохранности автомобиля, приводит к перерасходу бензина и износу резины.
Как включить блокировку
Делать это довольно просто. На автомобиле «Лада 4х4» справа от водителя есть три рычага, нас интересует из них самый маленький. Когда водитель передвинет его назад, работает блокировка на «Ниве 2121», как только переведет ручку вперед – режим отключится. Производить все манипуляции лучше всего на неподвижном автомобиле.
Опытные водители знают, что включается (выключается) блокировка не всегда с первого раза. Дело в том, что валы могут стоять не в том положении или их может «закусить», если на муфту приложено дополнительное усилие (например, автомобиль остановился на повороте). Тогда надо немного проехать вперед или назад, выровнять колеса и повторить попытку. Как правило, в этом случае все включается.
На «Шевроле-Ниве» эта процедура производится по-другому. Там не два рычага для управления режимами раздатки, а один. Нужный нам расположен ближе к водителю. Хотя работают блокировки на «Ниве-Шевроле», как и на автомобиле «Лада 4х4», одинаково, но включаются по-другому. На «Шевроле» для этого рычаг управления режимами раздаточной коробки надо перевести при выжатом сцеплении на стоящем автомобиле влево (к себе). Чтобы отключить блокировку – в противоположную сторону.
Блокировка дифференциала на «Ниве» – верный помощник водителя
Полный привод не всегда обеспечивает проходимость по бездорожью. Зачастую этого мало. Вот когда, как на «Ниве», блокировка работает совместно с полным приводом, можно говорить, что автомобиль, по крайней мере, близок к вездеходам. И на такой машине вполне реально если не покорять распутицу, то довольно смело передвигаться по проселочным и заброшенным дорогам.
Но при этом не стоит забывать, что блокировка дифференциала – режим для трудных условий движения. Но и бояться его не нужно. Надо помнить, что блокировка позволяет «Ниве» проехать там, где другие не будут и пытаться это сделать. Но не стоит без необходимости ее включать в городе. Это чревато излишним расходом бензина, износом резины и в конечном итоге – поломкой машины.
Блокировки.Выбор, покупка, мнение.
В передний мост я купил новый винтовой самоблок на 24 шлица фирмы вал рейсинг со средней степенью блокирования это примерно на использование 50% лес и 50% город.
Выбрал потому как уже был опыт езды на таких самоблоках.
Минус винтовых самоблоках в том что их на долго не хватает, если быть точнее то спустя определенный пробег в км теряется преднатяг что уменьшает вероятность блокирования.Предгатяг регулируется специальными шайбами которые тоже продаются
В задний мост я купил блокку 100% от иж техно и называется она локрайт и учитывая ее цену и функциональность это самая оптимальная блокировка.Для тяжелого бездорожья это 100% успех не поймать диагональ и увеличить проходимость авто.Но есть и обратная сторона.В городе и на трассе с ней есть сложности.В городе при парковке или развороте она увеличивает радиус поворота и увеличивает нагрузку на шестерни заднего редуктора и полуоси.Так же есть сложности с выходом из колеи и машину сносит в сторону.
Все это из наблюдения людей.Я решил посмотреть как она будет себя вести и сделать свой вывод о ее эффективности.
Если что то не понравится или пойдёт не так перейду обратно на винтовой самоблок.
Самый годный и суперский вариант который даёт очень большую надёжность и 100% блокировку в обоих мостах это пневматическая блокировка от иж техно 4рех сателлитная
Минус в том что стоит она 25т и к ней нужно докупать пневмосистему которая тоже стоит не дёшево
Благодарю за внимание.
Полезно знать о работе блокировки и понижающей передаче
Всем доброго вечера, листая разные форумы в поисках нужной мне информации, наткнулся на замечательную статью, о том: Что такое блокировка, как она работает, зачем нам пониженный ряд и в каких ситуациях это правильно применять.
Читаем все.
1. Дифференциалы Нивы
2. Блокировка дифференциала
3. Понижающий ряд передач
4. Полезные советы
5. О блокировке на скользкой поверхности
6. Блокировка+ручник
7. Распределение моментов в раздатке
8. Переключение повышенная/пониженная «на ходу», автор Васик-Нивасик
Нива отличается от классических ВАЗов (и других одноприводных машин) постоянным полным приводом. Это потребовало введения в трансмиссию (связь между двигателем и колесами) раздаточной коробки (РК, раздатки). Отличие порождает у новичков много вопросов и заблуждений. Эта статья — попытка дать простым и понятным для непосвященных языком ответы на такие вопросы.
1. Дифференциалы Нивы
Все мало-мальски знакомые с автомобилем, знают, что такое дифференциал. Это механическое устройство, которое распределяет тяговое усилие от двигателя на два колеса, и при этом колеса могут вращаться с разной скоростью. Суммарная же скорость колес в мосту с дифференциалом зависит от общей скорости автомобиля и при постоянной скорости движения постоянна.
Необходимость установки дифференциала в ведущий мост автомобиля объясняется очень просто: на повороте внутреннее колесо проходит меньший путь (делает меньше оборотов), а внешнее — больше. Отсутствие дифференциала привело бы к катастрофическому износу резины: либо одно колесо при повороте буксовало, стремясь вращаться быстрее, либо другое терлось об асфальт — тормозило — стремясь вращаться медленнее. Кроме того, пробуксовка колес провоцирует занос. И, наконец, нагрузка на ось (усилие в ней) была бы чрезвычайно высокой.
В трансмиссии Нивы три таких дифференциала: в каждом мосту есть свой (межколесный), чтобы колеса оси могли вращаться с разной скоростью, а третий (межосевой) — в раздаточной коробке — распределяет тяговое усилие между мостами. Он позволяет колесам осей вращаться с разной суммарной скоростью: сумма скоростей колес передней оси может отличаться от суммы скоростей колес задней оси.
При прямолинейном движении автомобиля без пробуксовки все дифференциалы делят тяговое усилие точно пополам, и тяговые усилия на всех колесах равны. Если же сцепление колес с покрытием недостаточное, возникает пробуксовка, и через дифференциалы все движение, создаваемое двигателем, пойдет на вращение буксующего колеса, а тяговое усилие на остальных уменьшится.
2. Блокировка дифференциала
Одно из типичных заблуждений в отношении Нивы — это назначение передней (малой) ручки раздатки. Почему-то думают, что она «подключает передок». На самом деле «передок», т. е. передний привод у Нивы включен всегда, так же, как и задний — она имеет постоянный полный привод на все четыре колеса. А эта ручка управляет работой дифференциала раздатки. При нормальном положении — вперед — дифференциал в раздатке работает. Переключение ручки назад блокирует дифференциал.
При включенной блокировке выходы раздатки на передний и задний приводы соединяются между собой специальной муфтой. Тем самым принудительно приравниваются скорости этих приводов: сумма скоростей колес передней оси будет равна сумме скоростей колес задней оси. Распределение тягового усилия при включенной блокировке принципиально меняет свой характер. Теперь оно передается в сторону наибольшего сопротивления: например, если снять передний кардан, при заблокированной раздатке Нива поедет на заднем приводе — все тяговое усилие будет передано на заднюю ось.
Если буксует одно колесо — допустим, заднее, нужно включить блокировку. Тогда в сторону переднего привода будет передана бОльшая доля тягового усилия, и передние колеса могут вытащить машину. Но если забуксовало еще и одно из передних колес — Нива сама выбраться не сможет.
Блокировку дифференциала можно включать и выключать при выжатой педали сцепления, как на ходу, так и на стоящей машине. При некотором навыке это можно делать без выжима сцепления при сбросе газа.
Существуют подобные, блокируемые дифференциалы и для мостов, в том числе с автоматической блокировкой. Теоретически с ними застрявшая Нива сможет выбраться в том случае, если хотя бы одно колесо имеет достаточное сцепление с почвой. Такие устройства довольно дорого стоят, обычно имеют небольшой срок службы и используются преимущественно в спортивных машинах.
3. Понижающий ряд передач
Бытует еще одно заблуждение: якобы переключая заднюю ручку вперед, мы увеличиваем мощность двигателя. Ничего подобного — двигатель будет работать так же, как и раньше. Эта ручка может менять передаточное число трансмиссии между двигателем и колесами. Чем это число больше, тем больше тяговое усилие на колесах (быстрее разгон), но меньше скорость. Точно так же мы переключаем передачи в КПП — едем медленно, но быстро разгоняемся на низких передачах, едем быстро, но медленно разгоняемся на высоких.
Помимо дифференциала в раздатке имеется понижающий редуктор — как бы двухступенчатая коробка передач. Его-то работой и управляет вторая (задняя) ручка раздатки. В нормальном положении — назад — передаточное число раздатки 1,2. Если ручку переключить вперед до упора, передаточное число будет 2,135 — так называемая пониженная передача. Между этими двумя положениями есть среднее — нейтраль — когда редуктор в раздатке разомкнут и не передает тяговое усилие от двигателя.
Передаточные числа двух редукторов — коробки передач и раздатки — перемножаются. Включая пониженную передачу, мы смещаем передачи в КПП в сторону больших передаточных чисел (пониженный ряд передач). В результате, при той же передаче в КПП скорость будет меньше, а тяговое усилие — больше. В таблице приведены рассчитанные передаточные числа совокупности КПП и раздатки для нормального и пониженного ряда передач.
Передача
КПП+РК (норм.)
Перед бездорожьем, где скорость все равно будет невелика, заблаговременное переключение на пониженный ряд передач позволяет при необходимости повысить тяговое усилие. Максимальная же скорость — на пятой передаче — до 70…80 км/ч.
Включать и выключать пониженную передачу лучше только на стоящей машине при выжатой педали сцепления. Хотя в Руководстве написано, что переходить с пониженной на повышенную можно и при движении автомобиля, новичку лучше этого не делать: раздатка не имеет таких синхронизаторов, как КПП.
4. Полезные советы
Нормальное положение ручек раздатки: передняя — вперед, задняя — назад. Так должны стоять ручки при движении по дорогам с нормальным покрытием.
Блокировку (передняя ручка — назад) рекомендуется включать на дорогах со скользким покрытием (лед, снежный накат, жидкая грязь). Машина при этом ведет себя устойчивее. Когда скользкий участок закончился — блокировка должна быть немедленно выключена. Подробнее об этом приеме написано в разделе 5. Безусловно, блокировку нужно включать, когда машина застряла, но лучше переключиться заранее — см. п. 7.
На неподвижной машине иногда не удается включить блокировку дифференциала даже при выжатом сцеплении. Дело в том, что зубья блокирующей муфты упираются в зубья шестерни. Попробуйте включить блокировку при медленном движении в повороте — дифференциал будет проворачиваться, и в какой-то момент против зубьев муфты окажутся впадины между зубьями шестерни. При затрудненном выключении тоже попробуйте сделать это на ходу, на минимальной скорости, выжав сцепление (для верности — поставьте раздатку в нейтраль). Можно чуть покачивать руль.
Примечание от 19.11.05. Появилась статья Включение и выключение блокировки.
Если нужно включить или выключить блокировку «на ходу» используйте следующий прием. Сбрасывая газ, уловите пограничный момент между разгоном и торможением двигателем и мягко, без усилия переключите ручку. Включение блокировки будет легче, если это делать на повороте.
Пониженный ряд передач (задняя ручка — вперед) включается при выезде на тяжелые грунтовые дороги или бездорожье, при буксировке тяжелых прицепов, на очень крутых подъемах (когда на нормальной первой передаче двигатель глохнет). Можно использовать пониженную для очень медленного устойчивого движения.
Переключение с пониженной на повышенную и обратно «на ходу» не рекомендуется. Но при острой необходимости это можно сделать при включенной передаче КПП через нейтраль раздатки с учетом того, что передаточное число меняется примерно в 1,8 раза (2,135/1,2). Переход на пониженную: сбросить газ, переключить ручку в нейтраль, прогазовать и в момент, когда обороты двигателя будут в 1,8 раза выше — включить пониженную. Переход на повышенную: сбросить газ, нейтраль, когда обороты упадут в 1,8 раза — включить повышенную. При переключении в нейтраль и из нейтрали — кратковременно выжимать сцепление. Все переключения нужно делать мягко (без усилий).
Небольшие (до 10-15 м) «засадные» участки (лужи, заболоченные или перепаханные места, полоса глубокого рыхлого песка) лучше преодолевать следующим образом. Заранее наметьте маршрут (мысленно или пройдите собственными ногами, поставьте вешки) — лучше всего по прямой или по пологой дуге. Включите блокировку и пониженный ряд передач. Вытяните ручку подсоса до 2000 об/мин — чтобы двигатель не заглох. Разгонитесь перед опасным участком так, чтобы ехать на второй пониженной передаче при оборотах двигателя 3000-4000 в минуту. При проезде участка ни в коем случае не переключайте скорости — давите на газ, поддерживая указанные обороты, и меньше работайте рулем. После проезда не забудьте выключить блокировку и убрать подсос. Для относительно ровных мест рекомендуется третья пониженная передача. Если машина все-таки увязла, не нужно газовать — она только глубже зароется.
Зимой загустевшее от холода масло в КПП можно размешать и немного прогреть во время прогрева двигателя. Для этого раздатка переводится в нейтраль (среднее положение), а в КПП включается первая или вторая передача. При начале движения рекомендуется первые несколько сотен метров ехать на небольшой скорости, чтобы размешать масло в раздатке и мостах. Раздатка смазывается разбрызгиванием масла при вращении самых нижних валов, которые при таком прогреве не вращаются. Но поскольку подшипники верхнего вала шариковые, в лунках обойм после стоянки останется достаточно масла для вращения валов на холостом ходу.
При проезде извилистых узких мест можно использовать свойство заблокированного дифференциала принудительно делать равными суммарные скорости колес по осям. Если дифференциал работает (блокировка выключена), при повороте задние колеса идут по меньшему радиусу, чем передние, причем разница радиусов достигает 65 см. Включение блокировки уменьшает эту разницу (на асфальте — на 5-10 см). Не следует злоупотреблять приемом из-за повышенной нагрузки на раздатку и ускоренного износа резины.
Не следует ставить на переднюю и заднюю оси Нивы колеса разных типов. Разные радиусы качения колес (реальные, под нагрузкой) будут постоянно компенсироваться проворачиванием дифференциала, что ускорит износ раздатки, а включение блокировки в таких условиях вызовет просто колоссальные нагрузки в трансмиссии.
Если долгое время не пользоваться возможностями раздатки, ее рычаги имеют свойство «закисать», что делает переключение невозможным. Особенно часто это происходит зимой в городе с ручкой блокировки дифференциала: почищенные и посоленные дороги не требуют включения блокировки, а рассол ускоряет коррозию. Поэтому рекомендуется хотя бы раз в неделю несколько раз передергивать обе ручки.
При медленном движении в жаркий летний день (обычно, в пробке) двигатель может сильно перегреться. Если в системе охлаждения вашей Нивы обычный механический вентилятор (с приводом через ремень генератора), рекомендуется перейти на пониженную передачу. Обороты двигателя возрастут, его охлаждение улучшится. С той же целью рекомендуется немного выдернуть тягу подсоса, чтобы обороты холостого хода возросли до 1500-2000.
Преимущество полного привода: на скользкой дороге Нива может разгоняться примерно в два раза быстрее, чем машина с приводом на одну ось, ведь «гребут» все четыре колеса вместо двух. Если поддерживать газом усилие на колесах на пределе проскальзывания, общее тяговое усилие будет в два раза больше (здесь влияет еще развесовка по осям). То же преимущество имеет полный привод и при торможении двигателем. Кстати, на скользкой дороге рекомендуется тормозить двигателем с переключением передач вниз и прогазовкой во время каждого переключения. А вот при торможении тормозами такого преимущества нет — они у всех машин стоят на каждом колесе. Обратите также внимание на п. 2.
Наиболее частая причина повышенного шума и вибрации в Ниве — неправильное центрирование раздатки. Тому, как это сделать, посвящена другая статья. Распечатав ее, вы сможете отцентрировать раздатку на любом сервисе, где есть подъемник или сделать это самостоятельно в гараже на яме.
Тем, кто хочет подробнее узнать об особенностях полного привода и его реализации в машинах зарубежного производства, рекомендую почитать статьи «Введение в системы полного привода» и «Различия в системах полного привода», а также ссылки во второй статье. Посмотрите анимированную картинку, иллюстрирующую поведение трансмиссии полноприводной Subaru при разном сцеплении с дорогой; там не все так, как в Ниве, по поиграть с ней интересно и познавательно. Еще одна анимированная картинка иллюстрирует работу дифференциалов Гелендвагена. Советую также почитать статью в журнале «За рулем».
Под конец — почитайте статью Привад нивы, которую написал mcden — мне она очень нравится:-)
Я выражаю свою признательность всем участникам Нивской конференции на сервере www.auto.ru. Сейчас уже невозможно установить, кто первым дал тот или иной совет, кому принадлежит то или иное объяснение. И невозможно отделить это от того, что я познал на собственном опыте. В любом случае, эта статья — коллективный опыт конференции.
ALER.
Последнее изменение 19.11.01.
Дополнение от 07.01.04.
5. О блокировке на скользкой поверхности
Первым в конференции мысль о пользе блокировки высказал White Akela (тогда его ник был AB-2131, оригинал сообщения 09.09.99):
«Езда по скользкой поверхности с блокированным диффом.
Еду недавно по шоссе, а участок на протяжении нескольких километров заляпан глиной (с колес кировцев и самосвалов, которые вывозили грунт с котлована). Какой то умный решил прогнать поливалки, чтобы смыть ее. В результате смыть не смыли, но смочили и размазали.
Получился полигон для подготовки к зимнему вождению;). Обочина 20 см и сразу кювет.
Так вот. Я ехал как обычно, все в порядке, только при неаккуратной перегазовке слегка потаскивало. Решил попробовать включить дифф. Очень неплохо».
Поначалу я долго спорил с ним, пытаясь доказать, что при включенной блокировке склонность машины к заносу наоборот должна повышаться. Но впоследствии, проверив его утверждение, полностью убедился в его правоте.
После публикации данной статьи споры относительно пункта 2 раздела 4 возникали в конференции постоянно. Статья Сергея Мишина «Слитно или раздельно?» на сайте проекта «За рулем-Регион» породила очередную дискуссию в конференции на эту тему.
При всем моем глубоком уважении к Сергею Мишину, хочу отметить, что он иногда путает момент и движение (пример, цитата из статьи: «блокировка-то включена и «лишний» момент не может уйти на другой мост»). Повторю, что именно при включенной блокировке момент переходит с моста на мост в сторону наибольшего сопротивления, а при выключенной — делится строго поровну между всеми четырьмя колесами.
При экспериментах на льду Сергей не проверил то, ради чего я, начиная с зимы 1999/2000 года, включаю блокировку на скользких поверхностях — курсовая устойчивость машины на прямой. И на жидкой глине грунтовки, и на заснеженном асфальте, и на чистом льду при выключенной блокировке Нива склонна к потере курсовой устойчивости. При достижении какой-то скорости задние начинают обгонять передние, и машину разворачивает на 90о или больше. Видимо, это следствие короткобазности машины, усугубляющееся неровностями дороги.
Если же включить блокировку дифференциала, этого не происходит: скорость задних колес принудительно приравнивается блокировкой к скорости передних колес. Проходить повороты с включенной блокировкой тоже можно, но занос наступает раньше, чем без блокировки, хотя машина ведет себя более предсказуемо. Впрочем, на скользких поверхностях всегда нужно ездить осторожно и медленно.
Мой опыт подтверждается опытом других нивоводов. Dil_21213 пишет в конференции 23.11.03 (оригинал):
«Товарищи, полагаю, что в Книге по технической эксплуатации Нивы в разделе про использование заблокированного дифференциала надо внести дополнение в части использования этой фичи в скользких погодных условиях (которые не далее как сегодня ночью наблюдались). Это я к тому, что вчера ночью поехать мне пришлось в г. Железнодорожный. А там дороги антигололедным реагентом не посыпают. И на заснеженной трассе пару раз занесло машину мою не по-деЦки. И тогда я плюнул на всё и врубил раздатку. Ощущение — потрясающее — машина _гораздо_ управляемее стала в поворотах. Когда уже вернулся в Москву, на нормальную расчищенную более-менее трассу выехал, раздатку конечно вырубил. Но в области, да на таком снегу — рекомендую в общем блокировать дифференциал».
S406 проверял эффективность этого приема на льду Гребного канала в Крылатском (оригинал):
«Решил освежить в памяти поведение машины на скользкой дороге с заблокироанным диффом и в нормальном режиме, с этой целью потратил около трех часов наматывая километры по льду гребного канала. Резюме следующее — с заблокированным диффом машина охотнее входит в поворот, ее туда легче направить и легче вести в заносе в повороте».
6. Блокировка+ручник
В дискуссии был рассмотрен еще один интересный момент. При включенной блокировке нельзя пользоваться ручником при движении, как это делается при спортивной езде для поворота с заносом задней оси. И это можно доказать с математической точностью.
При включении блокировки дифференциала скорости вращения переднего и заднего карданов принудительно делаются равными. Поэтому и суммарные скорости вращения колес переднего и заднего моста будут равны. Если задние колеса заторможены ручным тормозом, то суммарная скорость передних колес тоже будет равна нулю. В результате, возникает занос не задней оси, а всех четырех колес, и машина полностью теряет управление.
Строго говоря, в этой ситуации передние колеса могут вращаться, но только в противоположные стороны и с равной скоростью (повторяю: сумма скоростей колес будет равна нулю).
Еще интереснее будет, если при блокировке раздатки частично выдернутый ручник из-за асимметрии его действия на задние тормоза заблокирует только одно колесо. Поскольку суммарная скорость задних колес принудительно равна суммарной скорости передних колес, незаблокированное заднее колесо увеличивает скорость своего вращения вдвое. В результате заблокированное тормозит, а противоположное — разгоняется, и машину разворачивает в сторону заблокированного колеса. Без выключения ручника «поймать» в таком заносе машину просто невозможно.
Пример подобной неприятности привел в конференции Бульдог 4х4: «В прошлом годе на гребном канале при использовании ручника и блокировки вкупе прилег на крышу jorka. И именно потому, что колесо одно заднее — заблокировалось».
Резюме по этому вопросу: при включенной блокировке дифференциала пользоваться при движении ручным тормозом нельзя.
Хочу подчеркнуть, что прохождение поворотов с ручником — спортивный прием, который отрабатывается длительной и настойчивой тренировкой на специально отведенных для этого площадках. Не рекомендуется применять его при гражданской езде без соответствующей подготовки.
Дополнение от 10.04.05.
7. Распределение моментов в раздатке
Вопрос возникает довольно часто. Непонимание возникает из-за того, что путают совершенно разные физические явления: силу (момент) и движение (вращение).
Сначала несколько исходных положений.
1. Незаблокированный симметричный дифференциал распределяет приходящий с входного вала момент на выходные валы строго поровну: 50/50. Это следует из того, что передаточные отношения от входного вала к выходным одинаковы. При этом выходные валы могут вращаться с разной скоростью, но средняя скорость (полусумма скоростей) равна скорости входного вала, деленной на передаточное отношение.
2. Заблокированный дифференциал перестает быть дифференциалом. Поровну на выходные валы передается движение (вращение) входного вала. Скорости выходных валов равны между собой, а их сумма равна скорости входного вала, деленной на передаточное отношение.
3. Если суммарный момент, приложенный к валу (колесу) не равен нулю, вращение будет с ускорением или с замедлением. Это — второй закон Ньютона. Если вал или колесо вращается равномерно, суммарный момент, действующий на него, в точности равен нулю. Отсутствие движения — это тоже равномерное вращение, но с нулевой скоростью.
В ниве три симметричных дифференциала. Когда они все незаблокированы, на каждое колесо приходится по 25% момента, переданного через трансмиссию от двигателя. И вращение, создаваемое двигателем, также передается на все четыре колеса, но не обязательно поровну. Например, в повороте задние колеса проходят меньший путь (идут по меньшему радиусу), чем передние, но при этом тянут все четыре колеса одинаково.
Рассмотрим ситуацию, когда одно колесо буксует, остальные — стоят. Все вращение двигателя передается на буксующее молесо. Как это ни странно на первый взгляд, на буксующее колесо приходится 25% крутящего момента, ровно столько же, сколько на остальные. Но момент этот мал: он равен моменту силы трения (только в трансмиссии, если колесо совсем вывешено). Значит, и на остальных колесах момент тоже очень мал, он не может сдвинуть машину. Машина стоит, а вывешенное колесо вращается со скоростью, которая в четыре раза больше, чем было бы при нормальном движении на скорости при тех же оборотах двигателя и при тех же передачах в КПП и раздатке.
А теперь включаем блокировку межосевого дифференциала. Скорости вращения карданов принудительно приравниваются. Суммарная скорость передних колес должна сравняться с суммарной скоростью задних. Но сзади колесо вывешено, вращение осуществляется практически без сопротивления, реакция со стороны заднего моста через кардан практически нулевая. Кардан вращается равномерно, т. е. суммарный момент на нем равен нулю. Значит и момент, приходящий на него с двигателя тоже равен нулю. А передние колеса имеют хорошее сцепление с поверхностью, т. е. обеспечивают большую реакцию при попытке их провернуть. И на передние колеса передается практически весь момент двигателя. Чтобы заставить их вращаться, нужно преодолеть силу трения колес о поверхность, что и делает приходящий с двигателя момент.
Получается, что заблокированный дифференциал передает большую часть момента входного вала на тот выходной вал, где реактивный момент больше, т. е. крутящий момент пойдет в сторону наибольшего сопротивления.
