Ремонт «горячего башмака» Canon 5D MarkIII.
Недавно обратил внимание, что на моем Canon 5D MarkIII начал люфтить «горячий башмак». Вспышки и синхронизаторы работали нормально, контакт не терялся, но от былой монолитности не осталось и следа. Даже легкий синхронизатор заметно ходил ходуном.
Поиск в сети выявил, что я не одинок и такая проблема встречается не так уж и редко и не только у Canon. Как правило, решается она обращением в СЦ, где озвучивают стоимость ремонта порядка 10 тыс. рублей. Представитель СЦ «Копия-Москва», на форуме представительства озвучил эту цену и срок ремонта 10-40 дней. Я слегка приуныл и стал искать сервис-мануал по разборке камеры для проведения самостоятельного ремонта. Посмотрев видеоролики процесса потрошения аппарата я приуныл еще больше, чтобы подобраться к нужному узлу надо разобрать почти всю камеру.
Но как оказалось проблема решается элементарно, в течении 1 минуты. Именно столько времени у меня занял ремонт.
Для ремонта нужны две тонкие отвертки, шлицевая и крестовая.

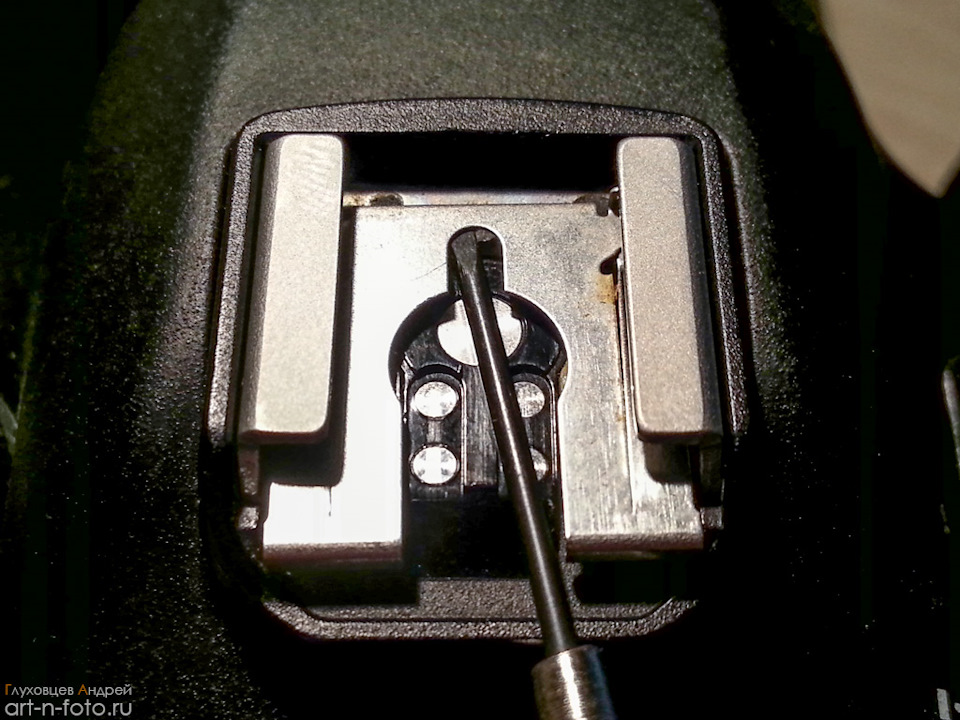

Шлицевой отверткой поддевается тонкая металлическая пластина «горячего башмака» и сдвигается на себя.
Под ней находятся четыре винта с крестовыми шлицами. Их и нужно аккуратно подтянуть.
Затем, металлическая пластина устанавливается на место.
Ремонт окончен, горячий башмак снова надежно закреплен. Для надежности можно капнуть на каждый винт капельку лака для ногтей. Это предотвратит произвольное отворачивание при дальнейшей эксплуатации.
Что такое горячий башмак, и как он используется?
Горячий башмак – это металлическое крепление в верхней части камеры, которое служит для присоединения фотовспышки. Горячий башмак выглядит как угловатая латинская буква «U». В центре этой буквы находится металлический контакт. Он используется для стандартной, независимой от фирмы синхронизации вспышки (ее работы параллельно с камерой).
Металлическая часть горячего башмака и контакт, как правило, изолированы друг от друга. Чтобы получить импульс света вспышки, их нужно замкнуть. Фотовспышка замыкает башмак и контакт и тем самым дает сигнал камере, после которого вспышка загорается. До 70-х годов на многих камерах горячий башмак предназначался только для крепления вспышки (его называли «холодным»). Подсоединение к камере осуществлялось через отдельный кабель или другие аксессуары.
Кроме центрального контакта на горячем башмаке многих камер есть дополнительные контакты. Это фирменные контакты, посредством которых на камеру передаются особые команды, например, об оставшемся заряде батареи, о цветовой температуре света и т.д. Благодаря таким контактам возможна полная автоматизация работы со вспышкой.
В 21 веке многие производители изобрели аксессуары, которые подключаются к камере через горячий башмак. Например, для некоторых камер можно приобрести стереомикровон или различные модели электронных видоискателей. Через горячий башмак к камере можно подключить даже систему навигации GPS.
Горячий башмак фотоаппарата
Башмаком применительно к фото технике принято называть специальное приспособление, предназначенное для присоединения к фотокамере различных фотографических принадлежностей, чаще всего, внешней фотовспышки. Башмак может быть холодным либо горячим. Холодный башмак представляет собой механическое крепление к фотокамере. Горячий башмак позволяет присоединять к фотокамере вспышку с бескабельной синхронизацией.
История изобретения горячего башмака
Впервые крепление для различных дополнительных устройств, имеющее вид холодного башмака, появилось на фотокамере в 1913 году. Устанавливали на это крепление дальномеры, внешние видоискатели (когда использовались сменные объективы), позднее начали устанавливать фотовспышки, которые через отдельный разъем подключалась к синхроустройству фотокамеры при помощи кабеля. В европейских странах горячий башмак начали использовать с конца 1930-х годов, а после окончания Второй мировой он получил уже повсеместное распространение. В Советском Союзе центральный синхроконтакт начали широко использовать с конца 1970-х.
В последнее время перечень аксессуаров, которые могут быть подключены через горячий башмак к фотокамере, существенно расширился. К примеру, к некоторым моделям современных зеркальных фотокамер через горячий башмак можно подключить стереомикрофон или электронный видоискатель. Сегодня при помощи горячего башмака возможно даже подключение к фотокамере современной системы GPS навигации.
Принцип работы горячего башмака
Горячий башмак имеет вид неких металлических «салазок» или угловатой латинской буквы «U», в центре которой расположен металлический контакт. Имеющийся в нижней части фотовспышки разъем вдвигается в эти металлические «салазки» на фотокамере и подключается к контакту, после чего происходит его фиксация на камере при помощи винтового зажима (если таковой имеется). Контакт и металлическая часть горячего башмака обычно изолированы друг от друга, но во время спуска затвора фотокамеры они соединяются между собой, в результате чего происходит замыкание цепи, приводящее в итоге к срабатыванию фотовспышки.
Назначение дополнительных контактов
Вышеописанная схема стандартна и поддерживается большинством современных вспышек, выпускаемых различными производителями. Но во многих современных фотокамерах в горячем башмаке, помимо центрального, имеются еще и различные дополнительные контакты, делающие возможным обмен информацией между фотокамерой, а также «системной» фотовспышкой. Благодаря наличию этих дополнительных разъемов появилась возможность регулировать мощность вспышки соответственно установленным на камере параметрам; отправлять в фотокамеру информацию относительно цветовой температуры импульса, а также при необходимости включать подсветку автофокуса на фотовспышке (в том числе, и инфракрасную, невидимую для глаз). Каждый производитель сам выбирает количество дополнительных контактов, схему их расположения, а также формат передачи информации. Поэтому, если на фотоаппарат устанавливается «неродная» вспышка, она может получить информацию лишь от центрального контакта горячего башмака фотокамеры относительно момента спуска затвора. Только используя «родные» вспышки, выпускаемые производителем фотокамеры либо разработанные специально для данного семейства фотокамер третьими производителями, можно воспользоваться всем набором дополнительных возможностей современных системных вспышек.
Горячий башмак Minolta
Не все производители современных фотокамер отдают предпочтение горячему башмаку, снабженному центральным контактом. Компанией Minolta в 1988 г. была представлена зеркальная фотокамера «Maxxum 7000i», на которой был установлен горячий башмак совершенно другого типа. Впоследствии горячие башмаки подобного типа устанавливались на всех фотокамерах, производимых компанией Minolta, а затем и на Konica Minolta. Некоторое время горячий башмак устанавливался и на фотокамерах Sony, но позднее компания Sony предпочла использовать стандартный горячий башмак. О сайте fotomtv.
Фотовспышки. Что есть что и зачем оно мне. (Часть 1)
Часто после обновления штатного стекла на зеркальной камере начинающий фотограф сталкивается с необходимостью приобретения внешней фотовспышки. Если при выборе объектива все более менее ясно, посмотрели байонет, фокусное расстояние,светосилу, минимальное расстояние фокусировки и в добрый путь. То производители вспышек постарались на славу здесь и ведущее число и «горячие башмаки», TTL, и прочие страшные слова, как в этом не запутаться и что означает каждая характеристика попробую рассказать в данной статье. Которую разобью на две части. Основные характеристики фотовспышек можно разделить на пять категорий:
1) Система крепления или «горячий башмак»
2) Ведущее число или мощность
3) Режимы управления
4) Конструктивные особенности
5) Специальные возможности
До горячего башмака был холодный, он физически полностью схож с горячим, только на нем отсутствовали электрические контакты в том числе и синхроконтакт. Расположен горячий башмак в верхней части камеры, представляет собой металлические салазки с центральным контактом по середине
, производители так же добавляют дополнительные контакты благодаря которым камера может обмениваться информацией со вспышкой.
Компания Minolta в свое время разработала горячий башмак совершенно другого типа
Импульсный свет в фотографии
о накамерных вспышках, студийных моноблоках, генераторах и т.п..
Текущее время: 26 ноя 2021, 13:51
«Горячий башмак» и неисправности с ним связанные
«Горячий башмак» и неисправности с ним связанные
В этой теме буду собирать неисправности в работе вспышек, связанные с башмаком фотокамеры или свето-/радиосинхронизатора.
Когда камера не видит вспышку, например, не срабатывает поджиг, то первым делом следует протереть контакты в башмаке спиртом, этиловым или изопропиловым, и школьным ластиком (стёркой), чтобы убрать загрязнения и окислы на поверхности контактов башмака.
Иногда причина плохого контакта между вспышкой и камерой, это ослабленные винты крепления обоймы башмака. Винты находятся под плоской пружиной башмака. Со временем они расшатываются, и вспышка шатается на камере вместе с обоймой. Заметно это обычно бывает, когда теряется связь с вспышкой, которая висит вбок на камере, работающей в портретной композиции.:
Но в некоторых случаях доступ к ним не прост, возможен только с обратной стороны верхней крышки фотоаппарата. Придется снять верхнюю крышку и выпаять гибкую плату контактов башмака.
Re: «Горячий башмак» и неисправности с ним связанные
Иногда вспышка не поджигается (и не видится камерой) из-за повреждённого датчика «присутствия» внешней вспышки. Это крошечный пластмассовый штифт, расположенный под плоской пружиной башмака. При установке вспышки в башмак этот штифт нажимает на микровыключатель, срабатывание которого указывает процессору камеры, что подключена внешняя, накамерная вспышка.
О ремонте датчика присутствия была пара очень информативных текстов. Хотя им уже больше 10 лет, но они всё так же полезны. Под спойлером:
Как отремонтировать горячий башмак камеры Canon 20D
Текст и фото: Конрад Эрб.
Все мои проблемы со вспышкой потребовали очень незначительного ремонта горячего башмака, и ниже я показываю, что я узнал и что вы можете сделать, если ваша вспышка не распознается камерой.
Заявление об отказе от ответственности: ниже используется камера Canon 20D. Хотя я считаю, что эти методы должны применяться к большинству зеркальных фотокамер Canon EOS и, вероятно, также и к камерам других марок (в конце концов, это простая прикладная механика), это только для информационных целей. Вы берете на себя ответственность за ремонт оборудования, на свой страх и риск.
Как закрепить башмак камеры Canon 20D
Звучит очевидно, но в первую очередь необходимо проверить, надежно ли установлена вспышка в башмаке камеры и включен ли переключатель!
Теперь проверьте, не болтается ли горячий башмак. Установив вспышку на камеру, слегка встряхните камеру или надавите на корпус вспышки. Вспышка качается вперед-назад в башмаке? Вы видите зазор между обоймой башмака и камерой? См. ниже нормальный и свободный башмак вспышки.
Выше приведен обычный горячий башмак с вспышкой, к которой прилагается давление вперед. Между башмаком и корпусом камеры нет зазора. Соединительные контакты ETTL практически не видны. Сравните это с изображением ниже.
Ослабленный башмак вспышки будет означать, что вспышка качается вперед-назад под легким давлением, четко показывая соединительные контакты ETTL. Сравните с изображением выше.
Если горячий башмак вспышки ослаблен, необходимо затянуть винты горячего башмака.
Для закручивания винтов вам понадобится ювелирная отвертка. Их можно купить в местном хозяйственном магазине занедорого.
Положите светлую ткань на хорошо освещенную рабочую поверхность, чтобы не потерять винтики, и хорошо видеть башмак вспышки.
Вы должны увидеть четыре винта по углам колодки, один большой круглый «поджигающий» контакт и четыре маленьких круглых контакта ETTL-связи вспышки. Затяните винты в углах.
(на изображении выше вы видите нижний правый и верхний левый винты, потому что другие винты отсутствуют, так как я сильно перетянул винты! См. ниже дополнительную информацию о том, как заказать дополнительные винты.)
Если вы потеряли винты
Если вы такой же недотепа, как я, вы можете потерять несколько винтов в этом процессе, и вы обнаружите, что их трудно заменить. В большинстве хозяйственных магазинов НЕТ винтиков этого типа. Вы можете попробовать комплекты для ремонта очков, но большинство маленьких винтов из этих комплектов слишком тонкие, слишком длинные или не входят заподлицо с башмаком вспышки (их головки выступают над поверхностью и могут помешать вспышке полностью входить в башмак). Если вам нужны дополнительные винты, позвоните в Canon USA Parts по телефону 732-521-7230 и нажмите вариант 1. Запросите деталь № CB18049 и убедитесь, что она будет работать в вашей камере (работает с Canon 20D, скорее всего, Canon 30D и 5D). )
Я заказал их 9 декабря 2006 г., они прибыли 12 декабря 2006 г. и стоят 24 цента каждый и 6 долларов за доставку. Довольно выгодно решить проблему раз и навсегда.
Работает?
Если ваша вспышка работает, поздравляю, и я бы порекомендовал держать отвертку в сумке для камеры вместе с несколькими дополнительными винтами на случай, если вы потеряете их в следующий раз, когда попытаетесь затянуть. Я обнаружил, что башмак вспышки может расшататься в неподходящее время (совсем недавно, при съемках на Карибах!).
Если проблема не решилась, продолжим.
Как проверить наличие проблемы с микропереключателем в горячем башмаке Canon 20D
Вот как это можно узнать:
1) Установите внешнюю вспышку в горячий башмак.
2) Нажмите кнопку, чтобы открыть встроенную вспышку.
Здесь нет ошибки: установите внешнюю вспышку и нажмите кнопку, чтобы выдвинулась встроенная вспышка. Поднимается ли внутренняя вспышка, ударяясь о внешнюю вспышку (вызывая ошибку Err05 на Canon 20D)? Если да, то датчик присутствия вспышки не работает и его необходимо починить.
Если ваша камера выдвигает внутреннюю вспышку с установленной внешней вспышкой, а затем показывает Err 05, вам, вероятно, повезло! Штифт в микропереключателе вспышки, скорее всего, отсутствует и его легко заменить.
Если вы никогда этого не видели, это ОШИБКА 05.
Немного предыстории того, что происходит: у корпусов Canon 20D есть небольшой пластиковый штифт, прячущийся под левым выступом плоской пружины в башмаке. Когда вы устанавливаете вспышку, штифт нажимается, сообщая камере, что она должна разговаривать с этой вспышкой, отключая использование внутренней вспышки. Если пластмассовый штифт каким-то образом пропадет (либо он упадет внутрь камеры, либо выпадет наружу), ваша внешняя вспышка не будет работать, т.к. камера не узнает, когда установлена внешняя вспышка.
Как отремонтировать датчик вспышки в горячем башмаке Canon 20D
Внимательно посмотрите на башмак камеры. Если переключатель вашей камеры не поврежден, вы должны заметить, что на плоской пружине башмака есть два отгиба, по одному с каждой стороны. Найдите под левым выступом небольшой пластиковый штифт. У меня нет изображения того, как это ДОЛЖНО выглядеть, потому что обе мои камеры нуждались в этом ремонте. Однако, глядя на изображение ниже, белая пластиковая заглушка должна находиться на том же месте, где вы теперь видите небольшой кусок металлической скрепки, выглядывающий из-под выступа плоской пружины башмака.
Видите маленькую серую металлическую деталь под штырем, справа от латунной части штыря? Вот где должна быть белая пластиковая заглушка на вашем Canon 20D.
Если вы не видите штифт, то его замена может решить проблемы с вспышкой. Давайте продолжим!
Найдите скрепку. А еще лучше подберите несколько штук разной толщины, потому что вам нужно, чтобы штифт входил в отверстие без заметного люфта. Я использую стандартную «большую» скрепку, которую можно найти в большинстве магазинов канцелярских товаров в Соединенных Штатах. Предполагаю, что это примерно 1,5 дюйма в длину (примерно 4 сантиметра).
Купите что-нибудь, что позволит вам аккуратно разрезать скрепку, не сгибая ее. Я использую кусачки, которые выглядят так:
Снимите плоскую пружину вспышки, как раньше. Открутите все четыре крепёжных винта и положите их в надёжное место. Осторожно снимите башмак вспышки и положите его вместе с винтами. Вам будут видны корпус камеры и пять металлических контактов (четыре маленьких для ETTL-связи и один большой, который служит для поджига обычных вспышек).
Проверьте скрепку, чтобы убедиться, что она плотно входит в отверстие с левой стороны. Совет: попробуйте найти самую толстую скрепку, которая все равно будет плавно вставляться в отверстие. Если отрезок скрепки будет слишком тонкий, он может выпасть со своего места. Как только у вас будет нужная скрепка, с помощью плоскогубцев отрежьте кусок длиной 4-5 мм (около 1/4 дюйма для американцев). См. иллюстрацию приблизительного сравнения размеров башмака и штифта. Держите скрепку под рукой; если не получится с первого раза как нужно, вы можете отрезать еще один кусок. (Если вы отрезанный кусок окажется слишком коротким, он просто не будет нажимать на микропереключатель, когда установлена внешняя вспышка. Если вы отрежете слишком длинный штифт, он будет слишком высоко выступать в обойме башмака, и установка внешней вспышки в горячий башмак станет проблемой.)
Аккуратно вставьте новый штифт в отверстие с левой стороны. Не давите на него слишком сильно, потому что вы можете протолкнуть его внутрь камеры. Переключатель должен свободно войти в отверстие так, чтобы было видно около 4 мм (около 1/8 дюйма).
Снова установите башмак вспышки и затяните винты.
Вы должны заметить, что новая деталь (штифт, который я называю переключателем) выступает примерно на 2 мм над башмаком вспышки. Смотри фото ниже.
Выступающий штифт микропереключателя.
Сдвиньте плоскую пружину башмака. Опять же, штифт должен быть едва заметен под пружиной.
Верхнюю часть штифта можно видеть выше большого контакта башмака и правее потёртого места плоской пружины.
Работает?
Установите внешнюю вспышку и попробуйте. Если это помогло, поздравляю. Если это не сработает, возможно, ваш штифт недостаточно длинный. Сделайте еще один штифт длиннее на 1 или 2 мм и повторите попытку.
Я отремонтировал два горячих башмака Canon 20D, используя вышеуказанные методы, и с тех пор у меня не было проблем.
Авторские права Конрад Эрб 2006. Фото Конрада Эрба.
Свяжитесь со мной по адресу: conrad (AT) conraderb (DOT) com
