Снятие и установка дверей. Двери, замки и окна Ford Scorpio
1. Открыть дверь и отключить электрический разъем (указан стрелкой) от дверной стойки.
2. Максимально открыть дверь и отвинтить ограничитель открывания дверей.
3. Отвинтить на несколько оборотов гайки крепления двери.
4. Открыть дверь под углом 60° к кузову автомобиля и снять ее с петель.
5. Установка производится в последовательности, обратной снятию.
6. Если устанавливается новая дверь, необходимо приварить к ней новые петли.
7. Регулировка положения двери производится перемещением запорного пальца двери.
Замена передней двери на Ford Scorpio 86 г/в.
Замена ручки открывания двери DP GROUP BP 3908-R на Ford Scorpio
Ремонт дверного замка Ford Scorpio. Бортжурнал №2
Замена передней стойки Ford Scorpio
Замена ромашек Ford Scorpio
FordManual.ru
Вы здесь
Снятие и установка стекол двери. Двери, замки и окна Ford Scorpio
Винты (1) регулировки положения стеклоподъемника
1 – передняя дверь, 2 – задняя дверь
1. Снять панель внутренней обивки дверей.
2. Снять пенорезиновое покрытие.
3. Снять уплотнитель двери.
Передняя дверь
4. Поднять до упора и подпереть стекло.
5. Отвинтить два винта крепления стекла к стеклоподъемнику и опустить стекло внутрь двери.
6. Отвинтить три винта (один впереди и два сзади) крепления направляющей для стекла (1 – винт крепления направляющей стекла передней двери).
7. Извлечь стекло из направляющей. Осторожно извлечь стекло вверх через оконный проем.
8. Установка производится в последовательности, обратной снятию.
9. Отрегулировать положение направляющих таким образом, чтобы стекло перемещалось легко и плавно.
Задняя дверь
10. Отвинтить два винта (1) крепления направляющих для стекла.
11. Отвинтить два винта крепления стекла к стеклоподъемнику.
12. Извлечь стекло из направляющих и осторожно извлечь стекло вверх через оконный проем.
13. Установка производится в последовательности, обратной снятию.
14. Отрегулировать положение направляющих таким образом, чтобы стекло перемещалось легко и плавно.
15. Установить панель внутренней обивки дверей и пенорезиновое покрытие.
16. Установить уплотнитель проема двери.
Как разобрать дверь на машине Форд Сиерра. Как снять обшивку, ручку, замок, стекло, зеркало
Замена передней двери на Ford Scorpio 86 г/в.
Замена бокового стекла (передней двери) на Рено Логан (Renault Logan) и Лада Ларгус
Замена ручки открывания двери DP GROUP BP 3908-R на Ford Scorpio
Замена лобового стекла автомобиля на клею
Ремонт дверного замка Ford Scorpio. Бортжурнал №2
FordManual.ru
Вы здесь
Снятие и установка панели внутренней обивки дверей. Двери, замки и окна Ford Scorpio
Передняя дверь
1. Открыть дверь и отвинтить 5 винтов (на задней двери 7 винтов) крепления переднего и заднего края панели внутренней обивки двери (стрелками указаны винты крепления задней части обивки двери).
2. Снять две заглушки и отвинтить два винта крепления кармана двери. Снять карман.
3. На автомобилях с электрическим приводом стекол и зеркал отжать и отсоединить разъемы приводов. Разъем выключателя электропривода стекла со стороны водителя имеет цветную маркировку; голубой штекер – дальнее стекло. На автомобилях с ручным стеклоподъемником снять ручку подъема стекла, которая крепится одним винтом.
4. Снять декоративную заглушку (указана стрелкой) для доступа к винту крепления ручки стеклоподъемника.

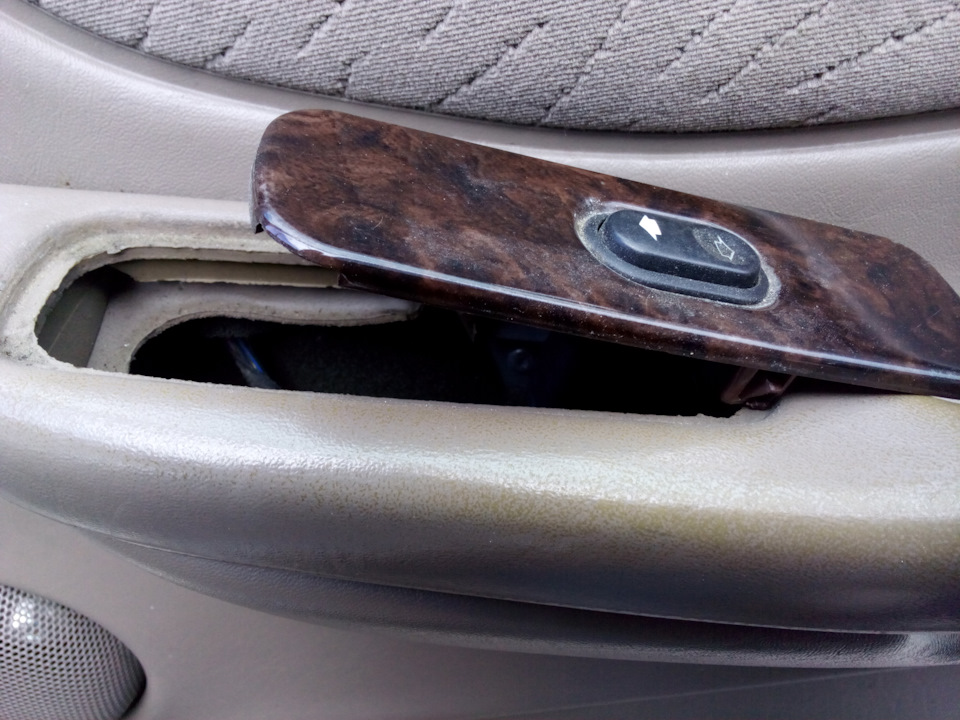

5. Отвинтить винты (указаны стрелками) крепления подлокотника. Доступ к одному из них возможен через отверстие после снятия выключателя стеклоподъемника.

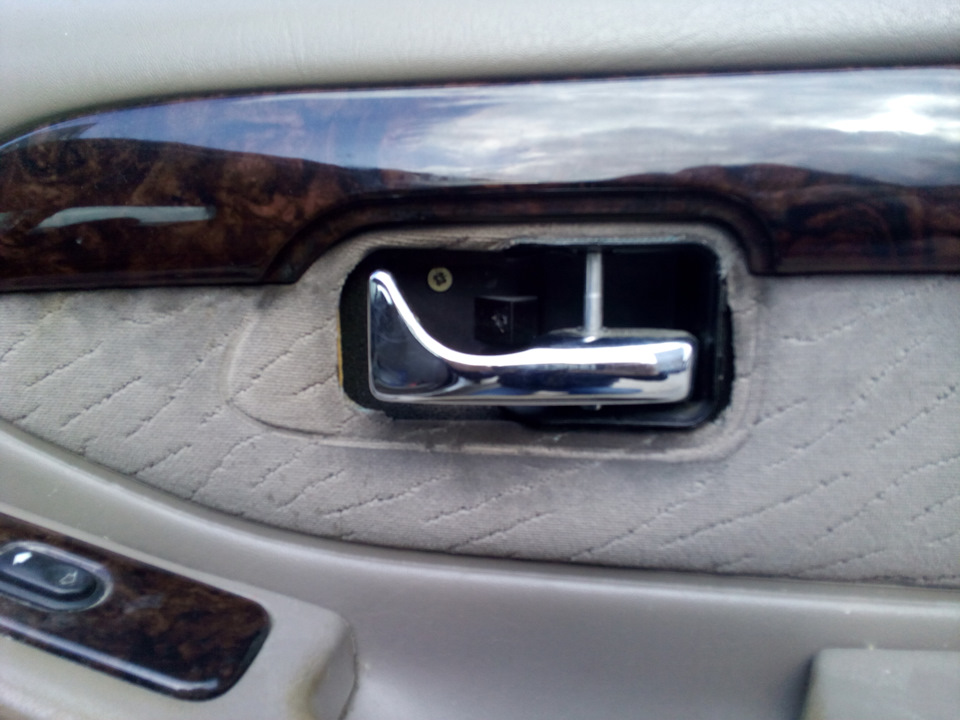

6. Отвинтить винт (указан стрелкой) крепления декоративной накладки внутренней ручки двери.
7. Отвинтить винт (указан стрелкой) крепления и снять декоративную треугольную накладку, закрывающую винт крепления зеркала и отвинтить зеркало.

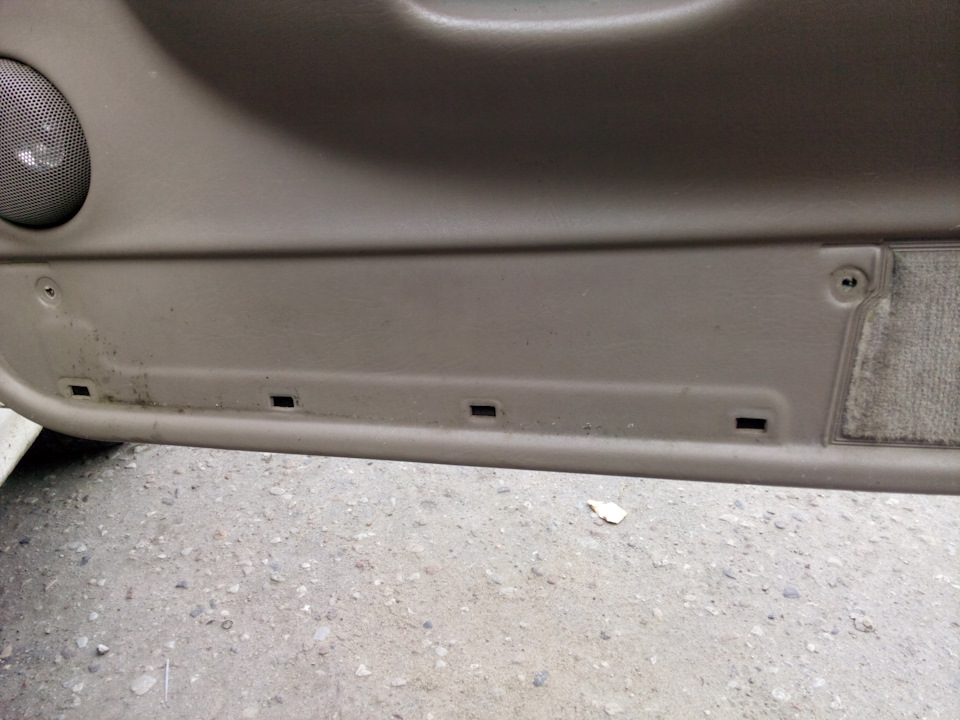

8. Отжать панель обивки от двери в верхней части для освобождения зажимов, затем приподнять ее вверх для освобождения нижних крепежных опор. Для этого придется слегка раскачать панель внутренней обивки дверей.
9. Для доступа к внутренним элементам двери необходимо снять пенорезиновое покрытие (1). Оно крепится клеющим слоем по краям, некоторые элементы двери могут быть прикреплены вместе с ним. В этих местах покрытие необходимо обрезать ножом, а при установке подклеить его (2 – вид двери без покрытия).
10. Установка производится в последовательности, обратной снятию.
Задняя дверь
Операции по снятию панели внутренней обивки задних дверей такие же, что и для передних дверей (см. выше). Отличие состоит в том, что блок внутренней ручки крепится двумя винтами, доступ к одному из которых возможен после снятия пепельницы.
Ремонт дверного замка Ford Scorpio. Бортжурнал №2
Не работает одометр Ford Scorpio. Проблемы, ремонт.
Ford Focus 1. Разборка дверной обшивки и нюансы работы механизма открывания двери.
Замена радиатора отопителя Ford Scorpio переходной Снятие торпеды
Как разобрать дверь на машине Форд Сиерра. Как снять обшивку, ручку, замок, стекло, зеркало
Как снять и установить дверные обшивки, Ford Focus II рестайлинг.
Замена личинки двери. Пошаговое руководство.
Всем читающим, и случайно зашедшим:»Aloha!»

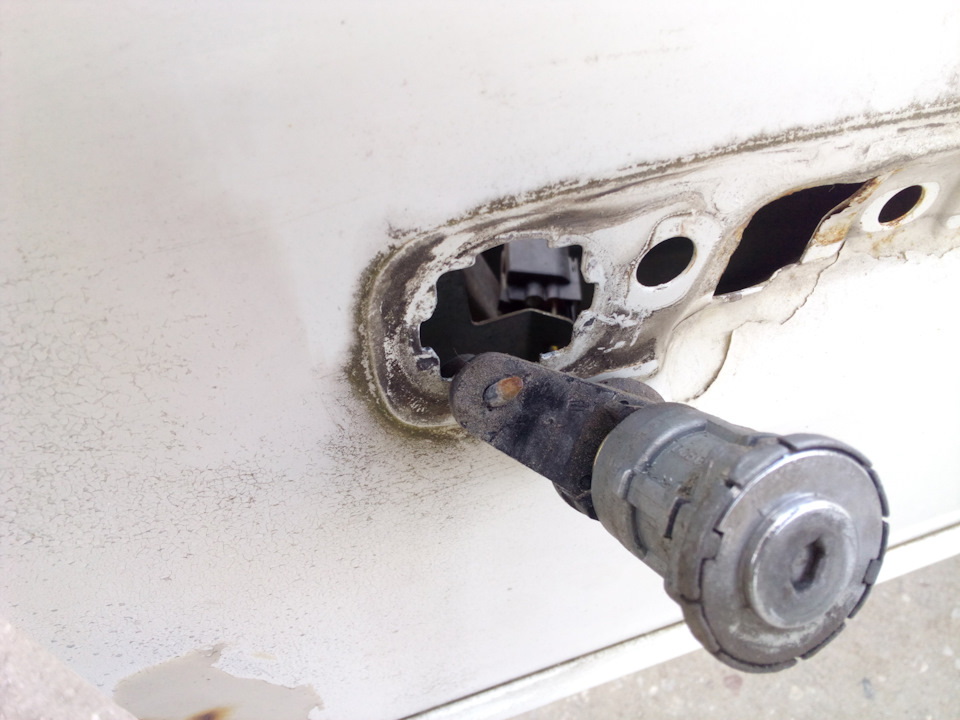

В прошлой записи в БЖ я рассказал, как переточить личинку замка под другой ключ. В этой попробую рассказать, как её заменить.
Поехали:

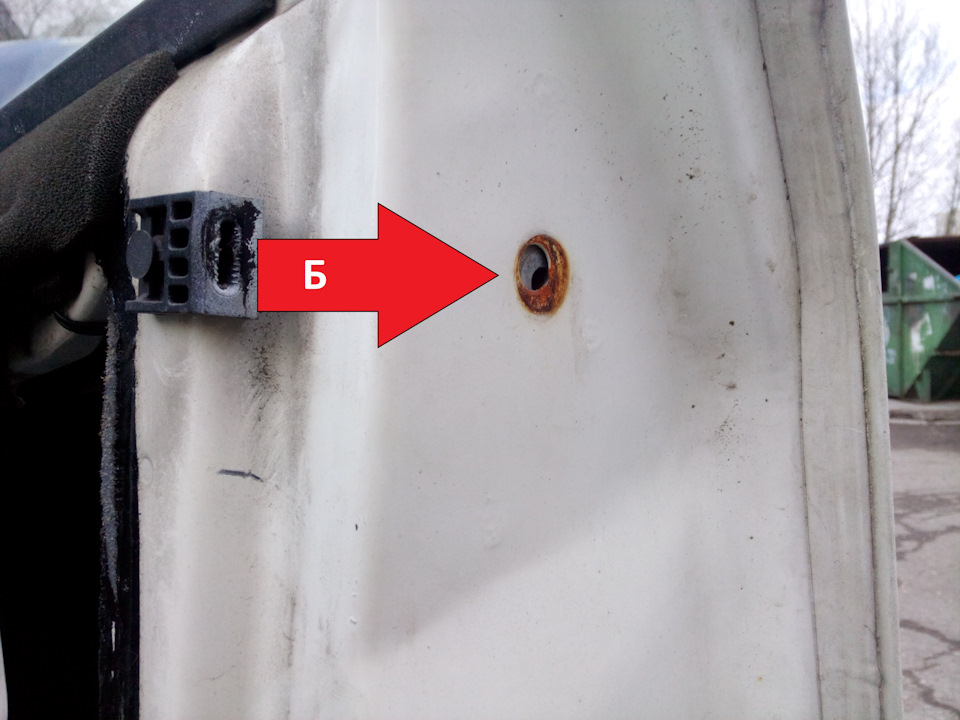

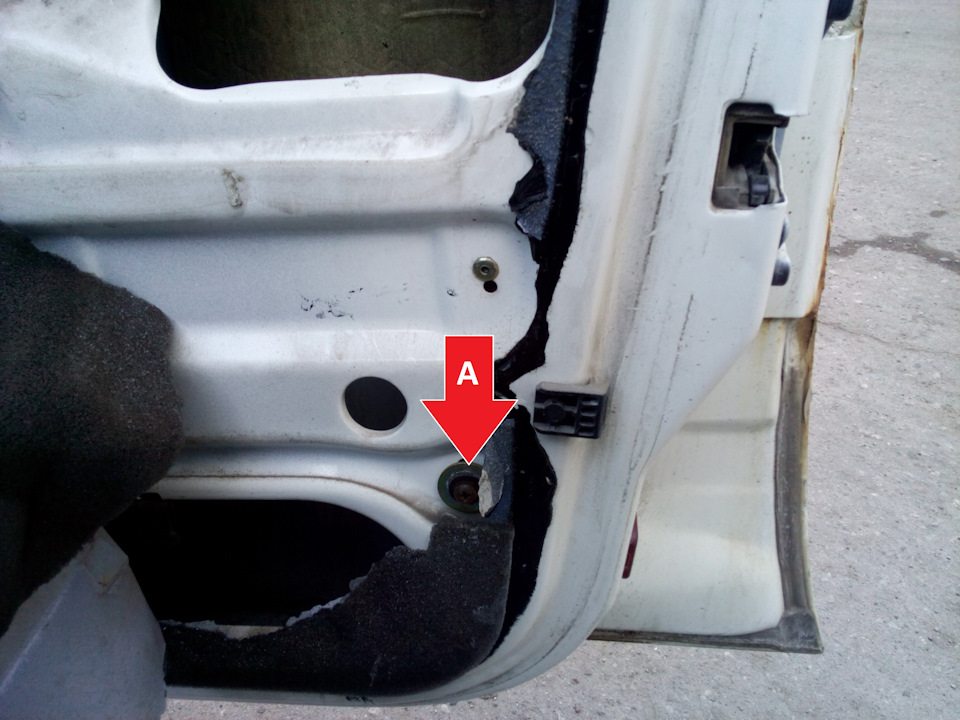

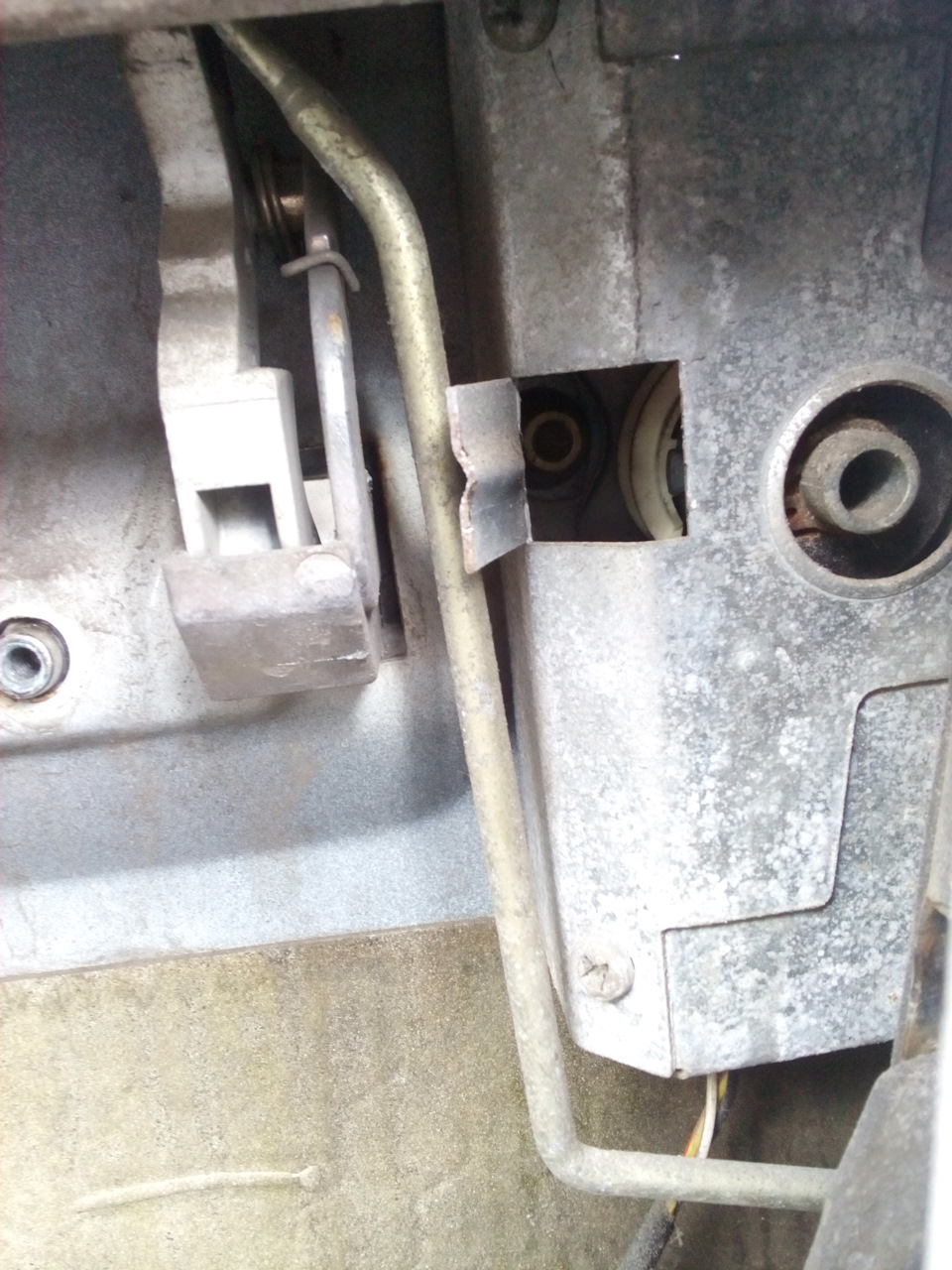

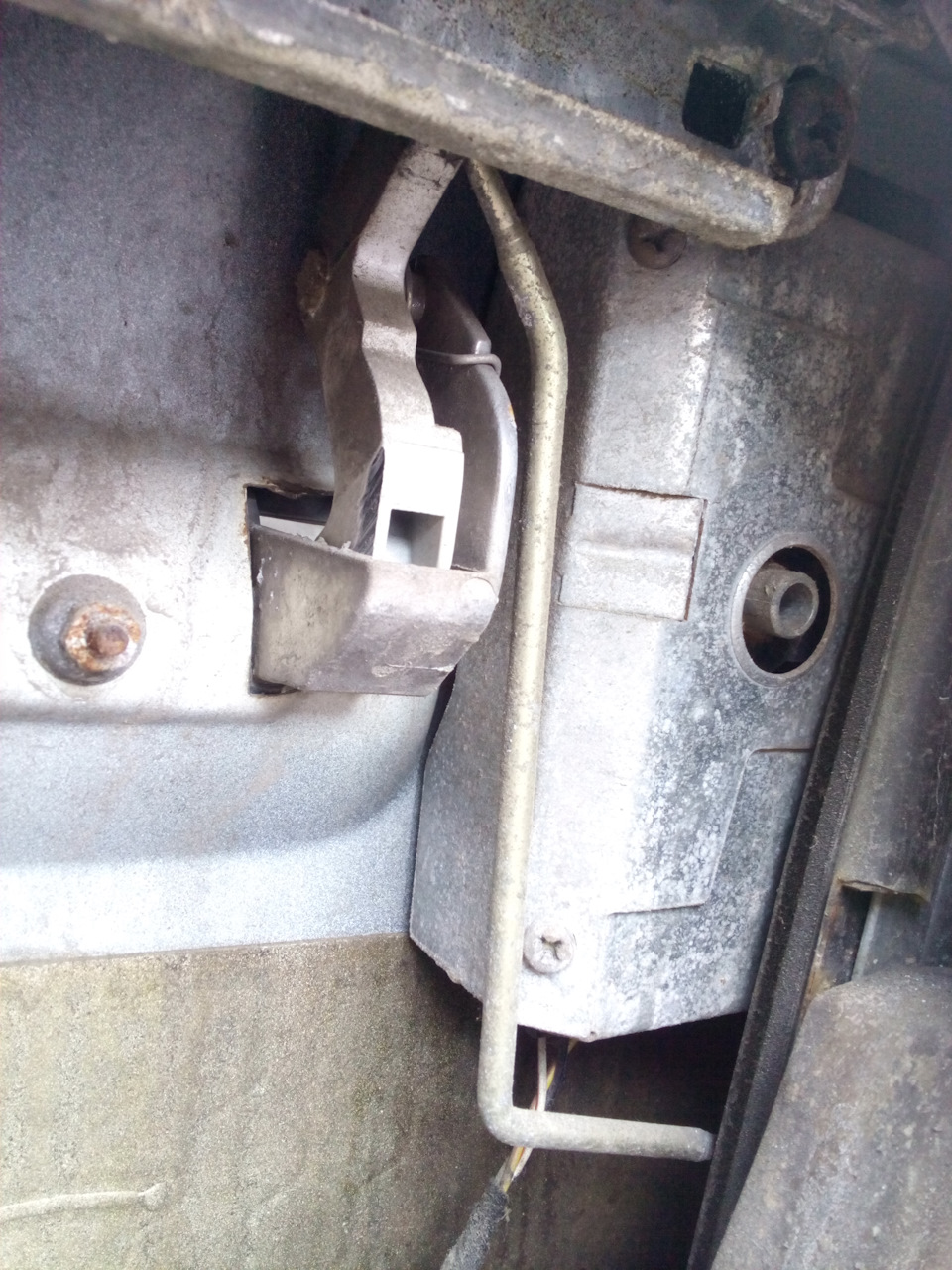

Далее необходимо снять защитный кожух личинки замка. Для этого открутите 2 шурупа А и Б, которые крепят заднюю направляющую стекла.

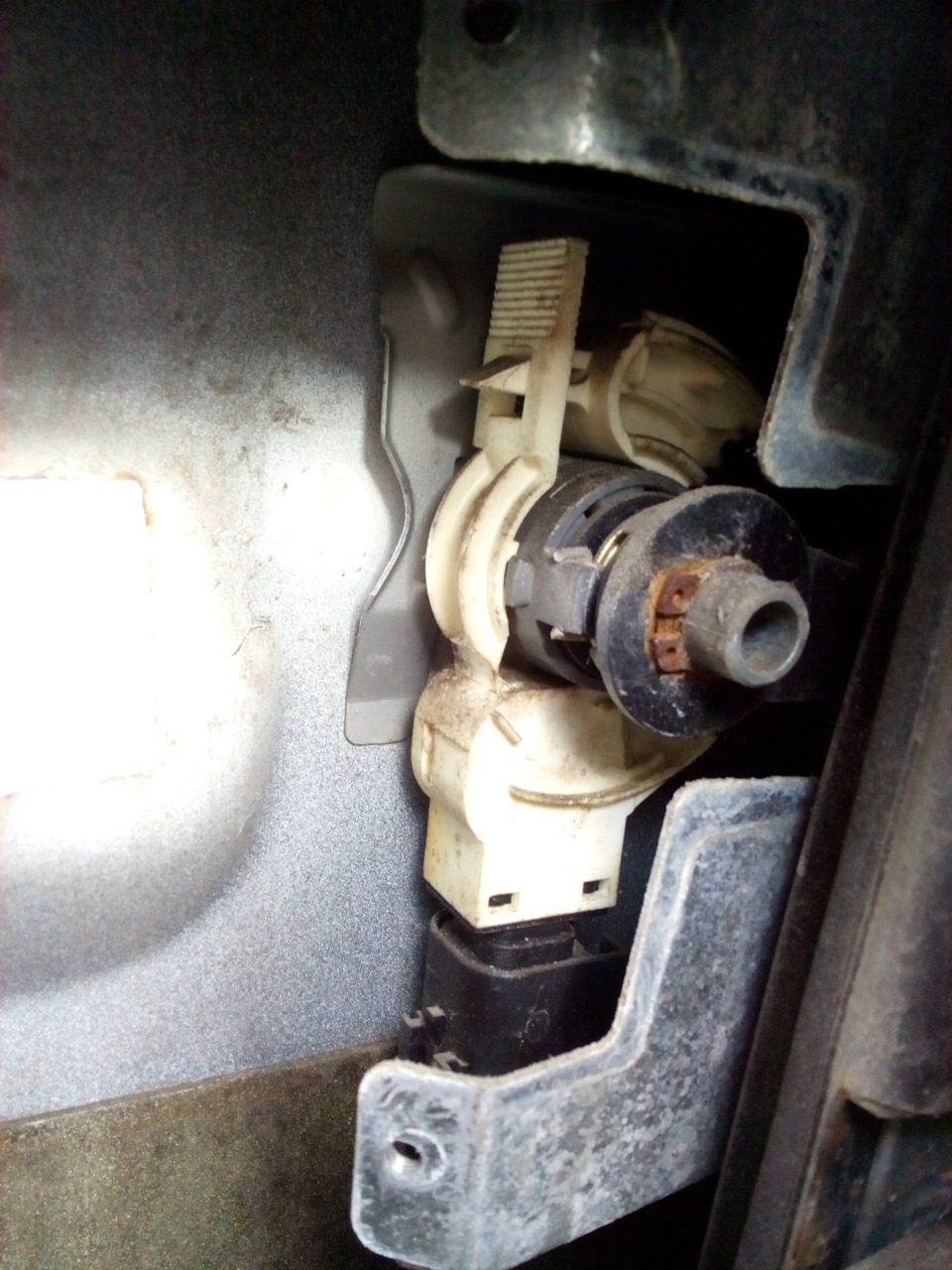

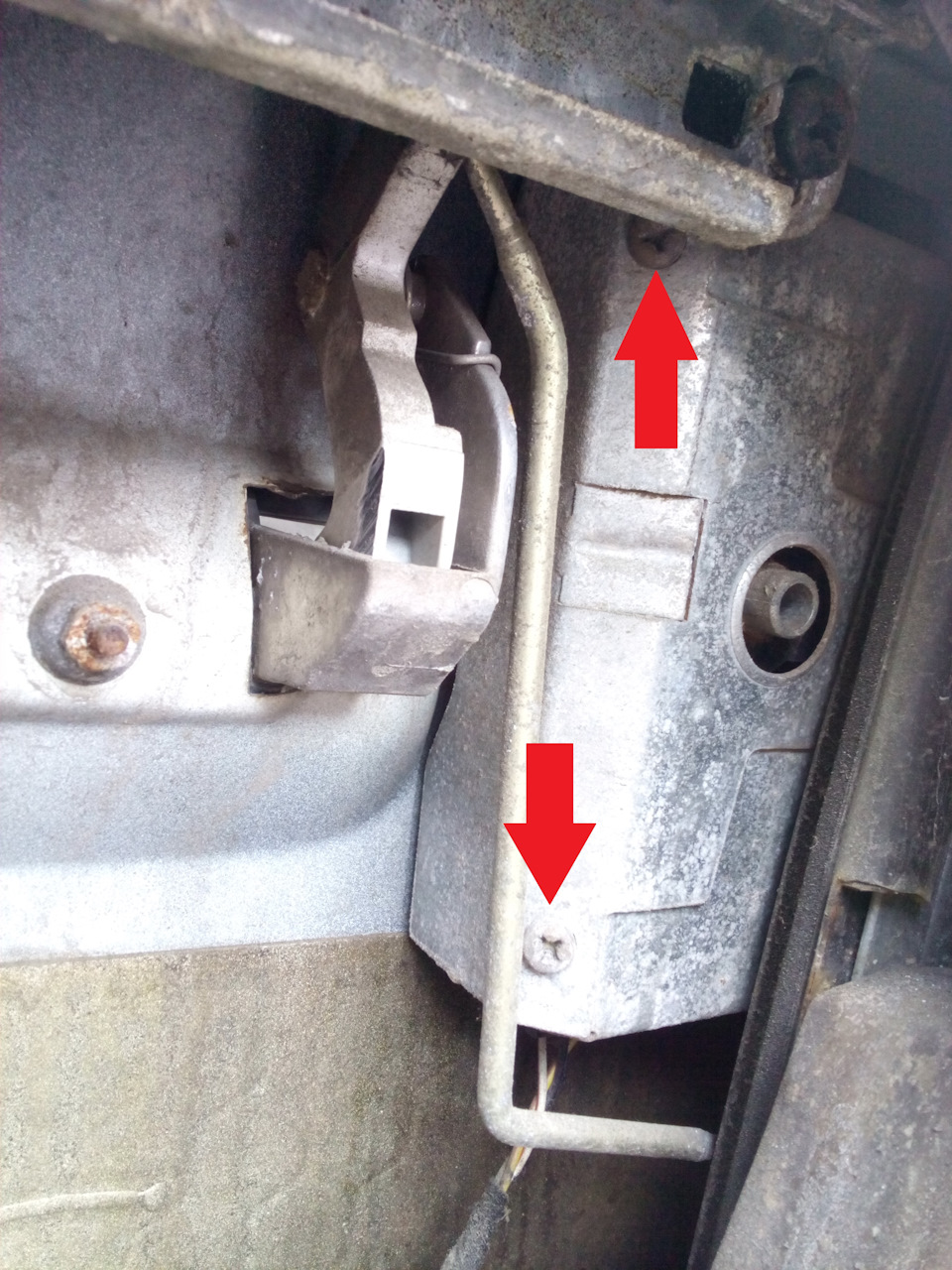

Это позволит нам немного опустить направляющую вниз, и получить доступ к болтам, которые крепят кожух личинки замка.
Сборка производится в обратном порядке.
За сим пока всё. Готов ответить на все вопросы, на которые знаю ответы в комментариях и ЛС.
Ford Scorpio 1995, двигатель бензиновый 2.0 л., 136 л. с., задний привод, механическая коробка передач — своими руками
Машины в продаже
Комментарии 41
Хоть бы кто написал, как она расщелкивается, тоже сломал!((

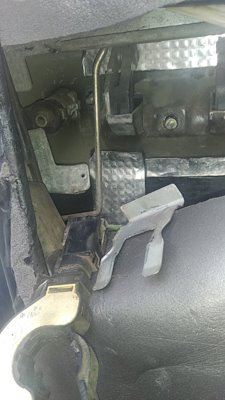

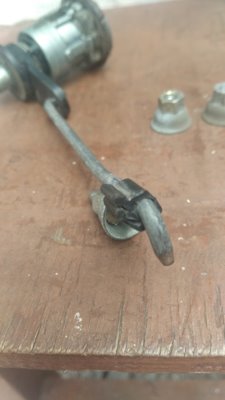

Блин, тоже не могу снять тягу с личинки и с ручки! Час уже камасутрюсь!
как личинка вообще работает так и не понял я нутро с неё выпотрошил думал так ключ выточить чтобы временно открывать, но замок теперь даже закрывать перестал(.
Если открывать и закрывать перестал, то либо не правильно точил, либо тяга от личинки к замку слетела. А по брелку не подскажу, не знаю.
не всё вроде всё наладилось но ключом теперь водительская не открывается, не закрывается. слушай есть брелок батарейки поменял но прописать не удаётся нет этого сигнала дзынь как пишут в мануалах) куда копать? предхоз сказал что брелок умер как то это можно проверить? спасибо за ответы.
привет.не подскажешь перебрал личину с водительской стороны всё собрал, но теперь при открытии замка ц.замок в постоянку закрывает дверь. с ручки дверь не открывается. куда копать? буду признателен если натолкнёшь что делать.
Ручка наружняя не открывается? Если да, то возможно слетела тяга от ручки к замку.
Нихрена себе как подробно ))) я счастлив, мне пригодится )) спасибо большое =)
В топку такую инструкцию, зачем с шумоизоляцией так варварски поступать? Можно же аккуратно подрезая гермет отклеить, а потом обратно приклеить.
Это сделано на доноре. Шумку на нём не жалко.
во жопа то. хотел полезть смазать. ну на хер
На самом деле за часик можно справиться.
во жопа то. хотел полезть смазать. ну на хер
Долов то на полденька.
Вэдэшкой снаружи иногда пробрызгивай замки, личинки, навесы и ограничители.
Все эти дела долго будут работать смазанные.
Самому водительскую ручку снимать нужно (пружина лопнувшая аж бесит) да пока прохладно на улице. Как чуть растеплится залезу. Руки чешутся жуть. Да и время нужно.
во жопа то. хотел полезть смазать. ну на хер
12.2.9 Разборка, снятие, установка и регулировка дверей
Разборка, снятие, установка и регулировка дверей
 |
Конструкция сборки передней двери
1 — Внутренняя ручка
2 — Панель внутренней обивки
3 — Изоляционный экран
4 — Ударник замка
5 — Активатор дверного замка
6 — Подлокотник
7 — Направляющий желоб оконного проема
8 — Стекло
9 — Сборка регулятора стеклоподъемника
10 — Направляющая стекла
11 — Сборка дверного замка
12 — Рама двери
13 — Наружная ручка
14 — Уплотнитель
15 — Ограничитель хода двери
16 — Палец ограничителя
17 — Петельная сборка
18 — Молдинг
19 — Накладка громкоговорителя
20, 21 — Уплотнители нижние
22 — Пыльник
23 — Карман в подлокотнике/поручневая ручка
24 — Кронштейн поручневой рукоятки
25 — Цилиндр дверного замка
Разборка, снятие и установка
Путем смещения ударника в горизонтальном направлении может быть выровнено положение заднего края закрытой двери относительно поверхности стойки.
Порядок выполнения процедур аналогичен описанному выше для передних дверей с поправкой на отличия в конструкции сборок.
Конструкция сборки задней двери
1 — Внутренняя ручка
2 — Подлокотник
3 — Панель внутренней обивки
4 — Кнопка выключения замка
5 — Изоляционный экран
6 — Центральный направляющий желоб
7 — Направляющий желоб оконного проема
8 — Ударник замка
9 — Рукоятка привода стеклоподъемника
10 — Стекло (подвижная и фиксированная секции)
11 — Сборка регулятора стеклоподъемника
12 — Сборка дверного замка
13 — Рама двери
14 — Активатор дверного замка
15 — Наружная ручка
16 — Уплотнитель
17 — Ограничитель хода двери
18 — Палец ограничителя
19 — Центральный желоб
20 — Петельная сборка
21, 24, 25 — Уплотнители
22 — Молдинг
23 — Поручневая ручка
Конструкция сборки двери задка
