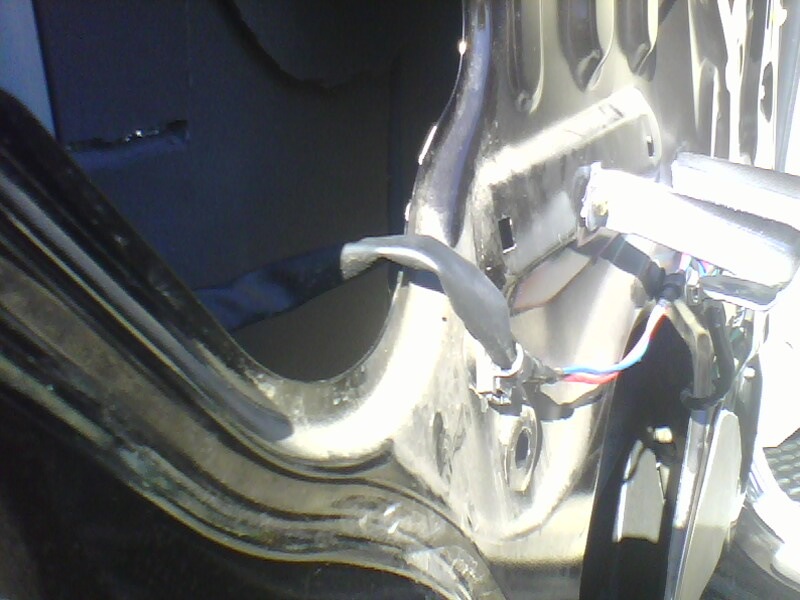

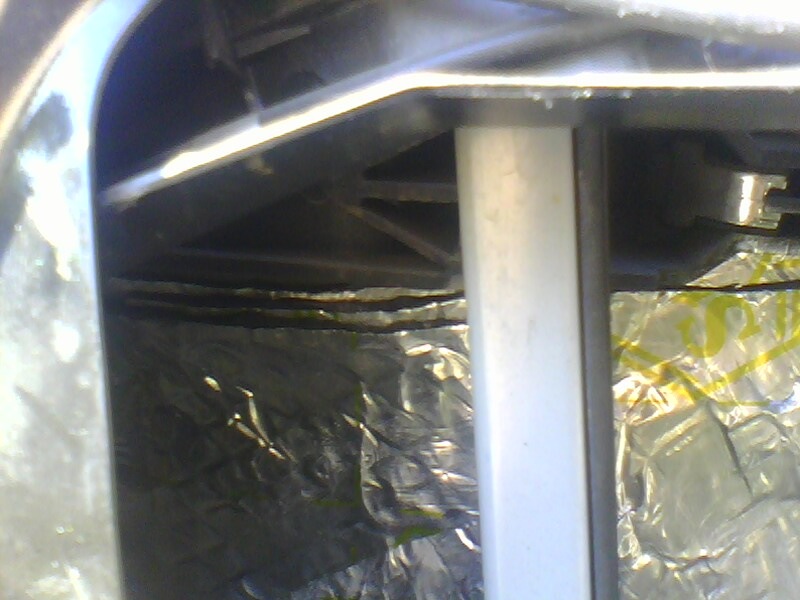

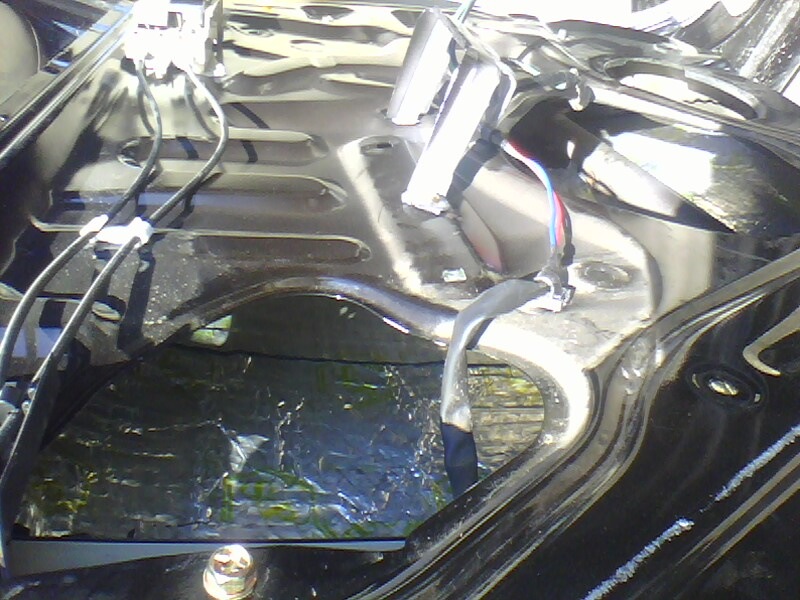

Вибро-шумоизоляция. Часть 1. Двери
Как известно вибрашумка почти отсутствует в наших любимых автомобилях. А это наверно всего лишь один недостаток)))) Но это дело поправимое- свой автомобиль должен быть идеальным для хозяина. По этому было принято решение расчитать колличество материала на все двери, закупиться и ждать теплого солнечного дня))) и он не заставил себя ждать)))
Кстати у кого напряженности с поясницей рекомендую делать максимум 2 двери в день. у меня поясница не болит но после всего проделанного чуть чуть не отвалилась.
кстати сплэна на дверь у меня ушло по полтора листа. вибры по одному(это по фанатски))))

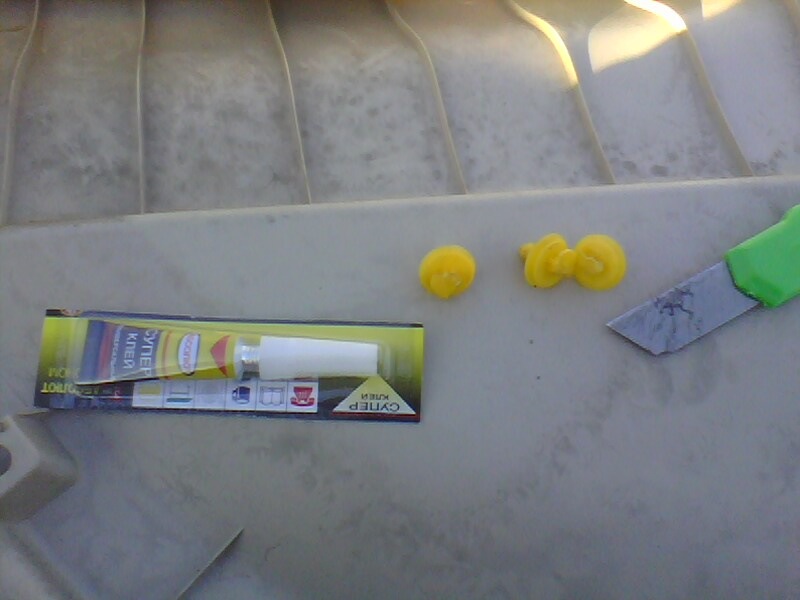

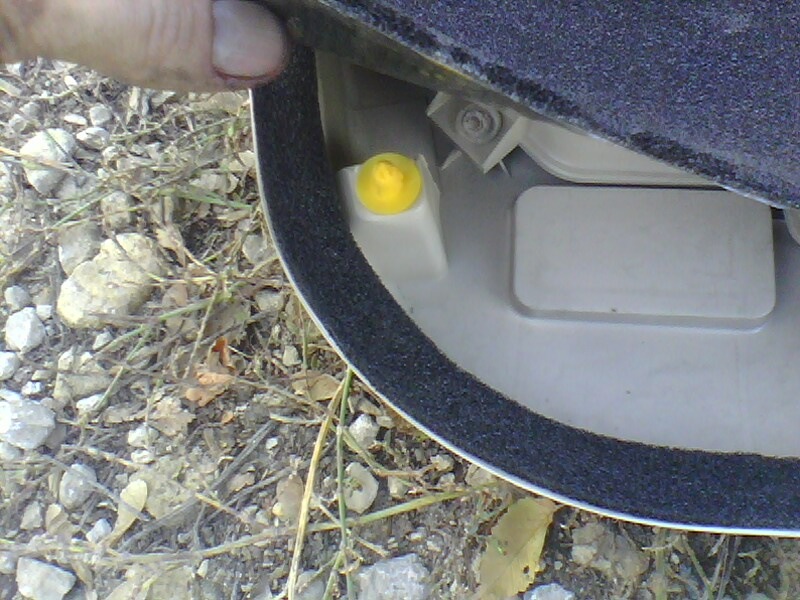

данная операция была проделана со всеми дверями.единственное отличие это сателлит на передних дверях.он очень просто вытаскивается-просто тянется вверх(он на одной меленькой клипсе. после снятия был весь обклеен лентой антискрипа.
В планах: также проделать с передней панелью.будет сниматься верхняя часть и проклеиваться через верх тоже как можно максимально больше слоёв. После этого с женой решили и дно и крышу одновременно. потому что не хочется по 2 раза разбирать стойки салона и снимать кресла с диваном. Все работы будут фиксироваться и выкладываться. Удачи всем.
3. Ремни безопасности заднего кресла.
4. Примечания касательно технического обслуживания ремней
безопасности.
Перед ремонтом или заменой ремней безопасности, обратить внимание на следующие
моменты:
1. Ремни безопасности, механизмы предварительного натяжения и замки должны быть
правильно соединены.
2. Не располагать ремни безопасности вблизи острых и других предметов, могущих
причинить повреждения.
3. Не допускать повреждения замков и защелок.
4. Не отбеливать и не красить ремни безопасности (чистить их только с мылом и водой).
5. Во избежание повреждения резьбы при установке болтов сначала закручивать их вручную
до отказа.
6. Не пытаться ремонтировать механизмы предварительного натяжения, неисправные
механизмы подлежат только комплектной замене.
7. Следить за чистотой ремней.
8. Все неисправные части необходимо заменять.
9. Поврежденные ремни необходимо заменять.
10. Не допускать попадания посторонних предметов в отверстия в декоративных крышках
механизмов ремней безопасности.
Примечания касательно ремней безопасности с механизмом предварительного натяжения:
1. Перед выполнением большинства операций технического обслуживания необходимо
отсоединить кабельную шину системы подушек безопасности и вынуть соответствующий
плавкий предохранитель во избежание случайного срабатывания модулей.
Как снять обшивку двери бид ф3
BYD F3, BYD F3-R. Инструкция по ремонту — часть 24
3. Ремни безопасности заднего кресла.
4. Примечания касательно технического обслуживания ремней
безопасности.
Перед ремонтом или заменой ремней безопасности, обратить внимание на следующие
моменты:
1. Ремни безопасности, механизмы предварительного натяжения и замки должны быть
правильно соединены.
2. Не располагать ремни безопасности вблизи острых и других предметов, могущих
причинить повреждения.
3. Не допускать повреждения замков и защелок.
4. Не отбеливать и не красить ремни безопасности (чистить их только с мылом и водой).
5. Во избежание повреждения резьбы при установке болтов сначала закручивать их вручную
до отказа.
6. Не пытаться ремонтировать механизмы предварительного натяжения, неисправные
механизмы подлежат только комплектной замене.
7. Следить за чистотой ремней.
8. Все неисправные части необходимо заменять.
9. Поврежденные ремни необходимо заменять.
10. Не допускать попадания посторонних предметов в отверстия в декоративных крышках
механизмов ремней безопасности.
Примечания касательно ремней безопасности с механизмом предварительного натяжения:
1. Перед выполнением большинства операций технического обслуживания необходимо
отсоединить кабельную шину системы подушек безопасности и вынуть соответствующий
плавкий предохранитель во избежание случайного срабатывания модулей.
Как снять обшивку двери бид ф3
1). BYDF3-6103200 Правое переднее стекло в сборе.
2). BYDF3-6107116 Уплотнитель правого переднего окна.
3). BYDF3-6104020 Подъемник правого переднего стекла в сборе.
4). BYDF3-6106120 Верхний шарнир правой передней двери в сборе.
5). BYDF3-6106140 Нижний шарнир правой передней двери в сборе.
6). BYDF3-6109120 Ограничитель правой передней двери.
7). BYDF3-6107112 Уплотнитель правой передней двери.
8). BYDF3-6107114 Уплотнитель порога правой передней двери.
9). BYDF3-6105120 Наружная ручка открывания правой передней двери в сборе.
10). BYDF3-6105140 Замок передней двери в сборе.
11). BYDF3-6105160 Внутренняя ручка открывания правой передней двери в сборе.
12). BYDF3-6105141 Стопорное кольцо боковой двери.
2. Стекло передней двери.
1). Снять выключатель стеклоподъемника переднего стекла в сборе.
2). Снять внутреннюю декоративную панель передней двери.
3). Снять пленку уплотнения передней двери.
4). Подключить стеклоподъемник, установить стекло в удобное положение (чтобы были доступны два отверстия для установки стекла).
5). Открутить болты крепления стекла.
6). Снять стекло передней двери.
Выполняется в последовательности, обратной процедуре демонтажа.
Проверить равномерность стыкования верхней кромки стекла с направляющей и возможность беспрепятственного перемещения стекла вверх и вниз.
Плотно посадить на клей пленку уплотнения двери.
3. Стеклоподъемник.
1). Снять дверное стекло соответственно описанной выше процедуре демонтажа.
2). Отсоединить кабельную шину стеклоподъемника с электроприводом.
3). Открутить болты крепления и вынуть стеклоподъемник.
1). Проверить смазку скользящих и вращающихся частей стеклоподъемника.
2). Проверить промежуточное колесо на предмет износа и наличия повреждений.
Выполняется в последовательности, обратной процедуре демонтажа.
Проверить равномерность стыкования верхней кромки стекла с направляющей и возможность беспрепятственного перемещения стекла вверх и вниз.
4. Замок передней двери.
1). Снять выключатель стеклоподъемника переднего стекла в сборе.
2). Снять внутреннюю декоративную панель передней двери.
3). Снять пленку уплотнения передней двери.
4). Снять внутреннюю и наружную ручки открывания двери и дверной замок, предварительно отсоединив все тяги.
Выполняется в последовательности, обратной процедуре демонтажа.
Установить стопорное кольцо и отрегулировать его положение. Перемещая стопорное кольцо вверх и вниз, совместить ось кольца с центром замкового паза, затем закрутить винты.
Стопорное кольцо располагается горизонтально и перемещается по вертикали, положение дверного замка в процессе регулировки не должно изменяться.
Закрыть дверь до контакта с кузовом.
Примечание: периодически смазывать контактные поверхности стопорного кольца консистентной смазкой.
5. Передняя дверь в сборе.
1). Снять переднее крыло.
2). Отсоединить кабельную шину двери.
3). Снять ограничитель двери.
4). Подпереть дверь домкратом, проложить деревянный брусок между упором домкрата и дверью.
5). Открутить болты дверного шарнира, снять дверь в сборе.
Выполняется в последовательности, обратной процедуре демонтажа.
Покрыть герметиком монтажные поверхности шарнира и смазать вращающиеся части.
В результате старения материала уплотнители начинают пропускать воду. В этом случае их необходимо заменить новыми деталями.
Отрегулировать положение стопорного кольца дверного замка соответственно описанию процедуры установки замка таким образом, чтобы дверь находилась в правильном положении.
Закрыть дверь до контакта с кузовом.
Открыть и закрыть дверь для проверки зазора после установки. В случае обнаружения зазора выполнить необходимую регулировку.
Раздел 5.
BYD F3, F3-R. Задние двери.
1. Схема разборки.
1. BYDF3-6203200. Правое заднее стекло в сборе.
2. BYDF3-6203140. Форточка правого заднего стекла в сборе.
3. BYDF3-6203124. Уплотнитель форточки правого заднего стекла в сборе.
4. BYDF3-6207118. Уплотнитель правого заднего стекла в сборе.
5. BYDF3-6203118. Уплотнитель держателя правого заднего стекла в сборе.
6. BYDF3-6203120. Держатель правого заднего стекла в сборе.
7. BYDF3-6204020. Подъемник правого заднего стекла в сборе.
8. BYDF3-6207112. Уплотнитель правой задней двери в сборе.
9. BYDF3-6206120. Верхний шарнир правой задней двери в сборе.
10. BYDF3-6206140. Нижний шарнир правой задней двери в сборе.
11. BYDF3-6209120. Ограничитель правой задней двери.
12. BYDF3-6207114. Уплотнитель порога правой задней двери.
13. BYDF3-6205120. Наружная ручка открывания правой задней двери в сборе.
14. BYDF3-6105160. Внутренняя ручка открывания правой задней двери в сборе.
15. BYDF3-6205140. Замок правой задней двери в сборе.
16. BYDF3-6105141. Стопорное кольцо боковой двери.
2. Стекло задней двери.
1). Снять выключатель стеклоподъемника заднего стекла в сборе.
2). Снять внутреннюю декоративную панель задней двери.
3). Снять пленку уплотнения задней двери.
4). Снять скользящую направляющую задней двери, вынуть треугольную форточку во избежание повреждения.
5). Снять стекло задней двери.
Выполняется в последовательности, обратной процедуре демонтажа.
Проверить равномерность стыкования верхней кромки стекла с направляющей и возможность беспрепятственного перемещения стекла вверх и вниз.
Плотно посадить на клей пленку уплотнения двери.
3. Стеклоподъемник.
1). Снять дверное стекло соответственно описанной выше процедуре демонтажа.
2). Отсоединить кабельную шину стеклоподъемника с электроприводом.
3). Открутить болты крепления и вынуть стеклоподъемник.
1). Проверить смазку скользящих и вращающихся частей стеклоподъемника.
2). Проверить промежуточное колесо на предмет износа и наличия повреждений.
Выполняется в последовательности, обратной процедуре демонтажа. Примечание:
Проверить равномерность стыкования верхней кромки стекла с направляющей и возможность беспрепятственного перемещения стекла вверх и вниз.
4. Замок задней двери.
1). Снять выключатель стеклоподъемника заднего стекла в сборе.
2). Снять внутреннюю декоративную панель задней двери.
3). Снять пленку уплотнения задней двери.
4). Снять скользящую направляющую задней двери, вынуть треугольную форточку во избежание повреждения.
5). Снять внутреннюю и наружную ручки открывания двери и дверной замок, предварительно отсоединив все тяги. (В последнюю очередь снимается наружная ручка).
Выполняется в последовательности, обратной процедуре демонтажа.
Установить стопорное кольцо и отрегулировать его положение.
Перемещая стопорное кольцо вверх и вниз, совместить ось кольца с центром замкового паза, затем закрутить винты.
Стопорное кольцо располагается горизонтально и перемещается по вертикали, положение дверного замка в процессе регулировки не должно изменяться.
Закрыть дверь до контакта с кузовом.
периодически смазывать контактные поверхности стопорного кольца консистентной смазкой.
5. Задняя дверь в сборе.
1). Отсоединить кабельную шину двери.
2). Снять ограничитель двери.
3). Подпереть дверь домкратом, проложить деревянный брусок между упором домкрата и дверью.
4). Открутить болты дверного шарнира, снять дверь в сборе. (Ослабить гайку верхнего шарнира и болт нижнего шарнира).
Выполняется в последовательности, обратной процедуре демонтажа.
Покрыть герметиком монтажные поверхности шарнира и смазать вращающиеся части.
В результате старения материала уплотнители начинают пропускать воду. В этом случае их необходимо заменить новыми деталями.
Отрегулировать положение стопорного кольца дверного замка соответственно описанию процедуры установки замка таким образом, чтобы дверь находилась в правильном положении.
Закрыть дверь до контакта с кузовом.
Открыть и закрыть дверь для проверки зазора после установки. В случае обнаружения зазора выполнить необходимую регулировку.
Как снять обшивку двери byd f3
1). BYDF3-6103200 Правое переднее стекло в сборе.
2). BYDF3-6107116 Уплотнитель правого переднего окна.
3). BYDF3-6104020 Подъемник правого переднего стекла в сборе.
4). BYDF3-6106120 Верхний шарнир правой передней двери в сборе.
5). BYDF3-6106140 Нижний шарнир правой передней двери в сборе.
6). BYDF3-6109120 Ограничитель правой передней двери.
7). BYDF3-6107112 Уплотнитель правой передней двери.
8). BYDF3-6107114 Уплотнитель порога правой передней двери.
9). BYDF3-6105120 Наружная ручка открывания правой передней двери в сборе.
10). BYDF3-6105140 Замок передней двери в сборе.
11). BYDF3-6105160 Внутренняя ручка открывания правой передней двери в сборе.
12). BYDF3-6105141 Стопорное кольцо боковой двери.
2. Стекло передней двери.
1). Снять выключатель стеклоподъемника переднего стекла в сборе.
2). Снять внутреннюю декоративную панель передней двери.
3). Снять пленку уплотнения передней двери.
4). Подключить стеклоподъемник, установить стекло в удобное положение (чтобы были доступны два отверстия для установки стекла).
5). Открутить болты крепления стекла.
6). Снять стекло передней двери.
Выполняется в последовательности, обратной процедуре демонтажа.
Проверить равномерность стыкования верхней кромки стекла с направляющей и возможность беспрепятственного перемещения стекла вверх и вниз.
Плотно посадить на клей пленку уплотнения двери.
3. Стеклоподъемник.
1). Снять дверное стекло соответственно описанной выше процедуре демонтажа.
2). Отсоединить кабельную шину стеклоподъемника с электроприводом.
3). Открутить болты крепления и вынуть стеклоподъемник.
1). Проверить смазку скользящих и вращающихся частей стеклоподъемника.
2). Проверить промежуточное колесо на предмет износа и наличия повреждений.
Выполняется в последовательности, обратной процедуре демонтажа.
Проверить равномерность стыкования верхней кромки стекла с направляющей и возможность беспрепятственного перемещения стекла вверх и вниз.
4. Замок передней двери.
1). Снять выключатель стеклоподъемника переднего стекла в сборе.
2). Снять внутреннюю декоративную панель передней двери.
3). Снять пленку уплотнения передней двери.
4). Снять внутреннюю и наружную ручки открывания двери и дверной замок, предварительно отсоединив все тяги.
Выполняется в последовательности, обратной процедуре демонтажа.
Установить стопорное кольцо и отрегулировать его положение. Перемещая стопорное кольцо вверх и вниз, совместить ось кольца с центром замкового паза, затем закрутить винты.
Стопорное кольцо располагается горизонтально и перемещается по вертикали, положение дверного замка в процессе регулировки не должно изменяться.
Закрыть дверь до контакта с кузовом.
Примечание: периодически смазывать контактные поверхности стопорного кольца консистентной смазкой.
5. Передняя дверь в сборе.
1). Снять переднее крыло.
2). Отсоединить кабельную шину двери.
3). Снять ограничитель двери.
4). Подпереть дверь домкратом, проложить деревянный брусок между упором домкрата и дверью.
5). Открутить болты дверного шарнира, снять дверь в сборе.
Выполняется в последовательности, обратной процедуре демонтажа.
Покрыть герметиком монтажные поверхности шарнира и смазать вращающиеся части.
В результате старения материала уплотнители начинают пропускать воду. В этом случае их необходимо заменить новыми деталями.
Отрегулировать положение стопорного кольца дверного замка соответственно описанию процедуры установки замка таким образом, чтобы дверь находилась в правильном положении.
Закрыть дверь до контакта с кузовом.
Открыть и закрыть дверь для проверки зазора после установки. В случае обнаружения зазора выполнить необходимую регулировку.
Раздел 5.
BYD F3, F3-R. Задние двери.
1. Схема разборки.
1. BYDF3-6203200. Правое заднее стекло в сборе.
2. BYDF3-6203140. Форточка правого заднего стекла в сборе.
3. BYDF3-6203124. Уплотнитель форточки правого заднего стекла в сборе.
4. BYDF3-6207118. Уплотнитель правого заднего стекла в сборе.
5. BYDF3-6203118. Уплотнитель держателя правого заднего стекла в сборе.
6. BYDF3-6203120. Держатель правого заднего стекла в сборе.
7. BYDF3-6204020. Подъемник правого заднего стекла в сборе.
8. BYDF3-6207112. Уплотнитель правой задней двери в сборе.
9. BYDF3-6206120. Верхний шарнир правой задней двери в сборе.
10. BYDF3-6206140. Нижний шарнир правой задней двери в сборе.
11. BYDF3-6209120. Ограничитель правой задней двери.
12. BYDF3-6207114. Уплотнитель порога правой задней двери.
13. BYDF3-6205120. Наружная ручка открывания правой задней двери в сборе.
14. BYDF3-6105160. Внутренняя ручка открывания правой задней двери в сборе.
15. BYDF3-6205140. Замок правой задней двери в сборе.
16. BYDF3-6105141. Стопорное кольцо боковой двери.
2. Стекло задней двери.
1). Снять выключатель стеклоподъемника заднего стекла в сборе.
2). Снять внутреннюю декоративную панель задней двери.
3). Снять пленку уплотнения задней двери.
4). Снять скользящую направляющую задней двери, вынуть треугольную форточку во избежание повреждения.
5). Снять стекло задней двери.
Выполняется в последовательности, обратной процедуре демонтажа.
Проверить равномерность стыкования верхней кромки стекла с направляющей и возможность беспрепятственного перемещения стекла вверх и вниз.
Плотно посадить на клей пленку уплотнения двери.
3. Стеклоподъемник.
1). Снять дверное стекло соответственно описанной выше процедуре демонтажа.
2). Отсоединить кабельную шину стеклоподъемника с электроприводом.
3). Открутить болты крепления и вынуть стеклоподъемник.
1). Проверить смазку скользящих и вращающихся частей стеклоподъемника.
2). Проверить промежуточное колесо на предмет износа и наличия повреждений.
Выполняется в последовательности, обратной процедуре демонтажа. Примечание:
Проверить равномерность стыкования верхней кромки стекла с направляющей и возможность беспрепятственного перемещения стекла вверх и вниз.
4. Замок задней двери.
1). Снять выключатель стеклоподъемника заднего стекла в сборе.
2). Снять внутреннюю декоративную панель задней двери.
3). Снять пленку уплотнения задней двери.
4). Снять скользящую направляющую задней двери, вынуть треугольную форточку во избежание повреждения.
5). Снять внутреннюю и наружную ручки открывания двери и дверной замок, предварительно отсоединив все тяги. (В последнюю очередь снимается наружная ручка).
Выполняется в последовательности, обратной процедуре демонтажа.
Установить стопорное кольцо и отрегулировать его положение.
Перемещая стопорное кольцо вверх и вниз, совместить ось кольца с центром замкового паза, затем закрутить винты.
Стопорное кольцо располагается горизонтально и перемещается по вертикали, положение дверного замка в процессе регулировки не должно изменяться.
Закрыть дверь до контакта с кузовом.
периодически смазывать контактные поверхности стопорного кольца консистентной смазкой.
5. Задняя дверь в сборе.
1). Отсоединить кабельную шину двери.
2). Снять ограничитель двери.
3). Подпереть дверь домкратом, проложить деревянный брусок между упором домкрата и дверью.
4). Открутить болты дверного шарнира, снять дверь в сборе. (Ослабить гайку верхнего шарнира и болт нижнего шарнира).
Выполняется в последовательности, обратной процедуре демонтажа.
Покрыть герметиком монтажные поверхности шарнира и смазать вращающиеся части.
В результате старения материала уплотнители начинают пропускать воду. В этом случае их необходимо заменить новыми деталями.
Отрегулировать положение стопорного кольца дверного замка соответственно описанию процедуры установки замка таким образом, чтобы дверь находилась в правильном положении.
Закрыть дверь до контакта с кузовом.
Открыть и закрыть дверь для проверки зазора после установки. В случае обнаружения зазора выполнить необходимую регулировку.
Ремонт электроприводов замков.
Возможно, эта запись в БЖ поможет и владельцам других автомобилей, а в частности Тойоты Короллы в 120 кузов, так как мне известно, что электроприводы замков у моей машины и у Короллы идентичны!
Пару месяцев назад совершенно случайно заметил, что не закрывается задняя левая дверь от пульта ДУ, позже перестал работать и электропривод замка задней правой двери.
Решился заняться этой проблемой только неделю назад. В общем, сделал оба задних электропривода — были стерты шетки до основания. Заодно и поменял начинку в электродвигателе (солиноиде).
В голову пришла догадка, что если задние были в таком состоянии, то не удивительно, что и передние скоро откажут? Решил не дожидаться, когда наступит этот день — взялся за передние двери…
Начал с пассажирской но уже с отчетом о проделанной работе.
Рассказывать, как дверная обшивка снимается, не буду, так как сами понимаете, что у каждой машины по-своему…
Открутил болты которые держут замок двери и электропривод. Также надо открутить салазку стекла, чтобы была возможность оттянуть весь замок в зборе к техническому отверстию двери.
Самое легкое позади. В переди же началось такое, что даже небыло желания взять фотоапарат в руки… Объясню на словах. Надо подтянуть замок ближе к техническому отверстию двери и от него открутить сам электропривод замка — прикручен двумя шурупами и одним шурупом прикручен зашитный кожух к электроприводу. Далее от электропривода надо отсаеденить металическую штучку (х. его знает как называется) и тросик который «дергает» салонную кнопку замка.
И вот наконец то электропривод в руке.
Раскрыл его с помощю ножа.
Шетки оказались вполне в пригодном состоянии — не стал их трогать.
Ну вот появился вопрос:»Почему щетки, задних электропривадов замков, стерлись аж до металла, а у переднего как будто только недавно были заменены?»
Думааю, раз разобрал то поменяю хотя бы начинку электроматорчика.
Взял привод, купленный в магазине запчастей за 90 руб.
Разобрал, достал оттуда моторчик, срезал шестеренку…
…выташил начинку и вставил в родную оболочку эл. моторчика.
Собрал все в обратном порядке.
Корпус электропривода надо хорошо заклеить, чтобы не развалилась в процессе работы.
Водительскую дверь решил нетрогать — уж очень нервная работа. Кстате задние приводы снял за несколько минут, а для переднего потребовалось около часа, только чтобы снять, и столько же, что бы назад поставить.
Отключил функцию автоматичесого запирания дверей, чтобы износ шеток сократить в разы. Конечно хорошая функция, но так думаю будет лучше…
