Шумоизоляция передних дверей Ford Kuga 2
И так у нас есть Ford Kuga с явной экономией на материалах шумоизоляции, но стоит машина дешевле аналогов- значит надо только доработать, к тому же вложения не превысят разницу экономии при покупке, а кпд результата будет предположительно выше.
План:
1 разбор двери
2 используемые материалы
3 почему именно так
4 сложности
5 время
6 результат
1 Чтобы снять переднюю дверь, необходимо открутить 5 шурупов, 3 из них имеют вырез под торекс ключ, 2 шестигранная головка.
Места расположения шурупов:
1- за заглушкой ручки открывания двери, поддевается у не отгибаемой части ручки, легко;
2,3- за ручкой на подлокотнике
(!СОВЕТ: чтобы снять ручку подлокотника необходимо начать со стороны с хромированной частью, т.к. с другой стороны крепление которое легко ломается. ручка подлокотника держится на трех креплениях которые можно вынимать с силой);
4- за катофотом
(!СОВЕТ: чтобы отщелкнуть катофот, надо начинать с верхней его части)
5- под дверью
2 Я использовал 3 вида материала: stp Вибропласт Голд на, Акцент Premium, Бипласт Premium
3 Перед приклеиванием материалов, все промываем и обезжириваем(спирт или обезжириватель)

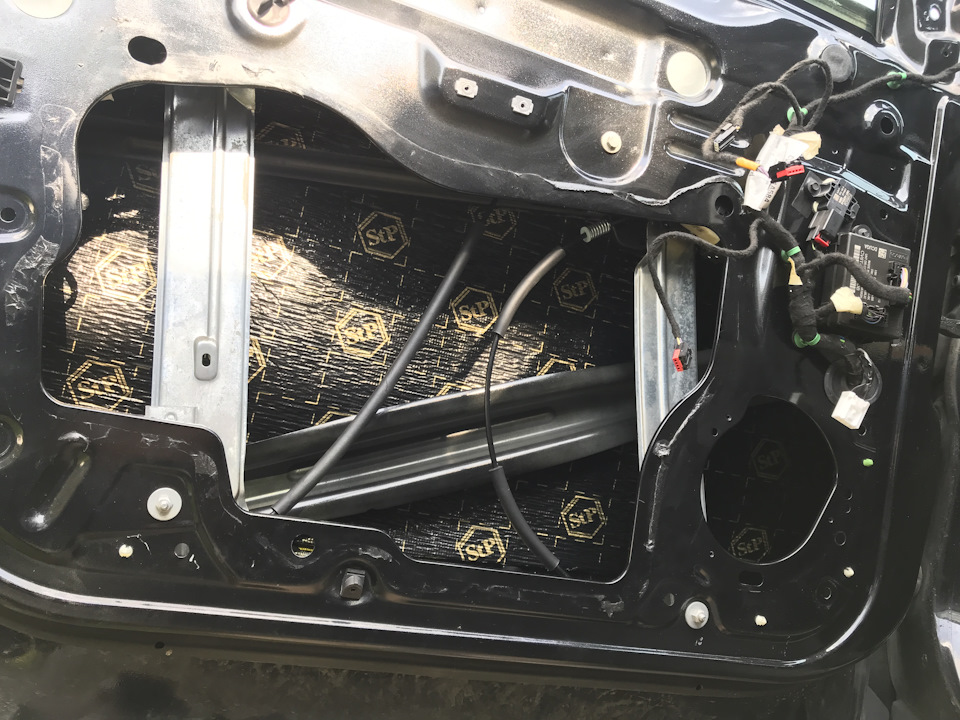

Все металлические, которые без ребер жесткости(ровные поверхности), элементы простукиваем и слушаем где звон и проклеиваем виброизолятором(Вибропласт Голд), таким образом убираем дребезг метала от вибраций. Также проклеиваем пластиковые детали на обшивке. (поверхность должна быть покрыта не менее 80%, более 80% — не обязательно так как кпд не возрастает)
Прикатываем роликом весь материал не пропуская ни сантиметра, иначе он с легкостью отклеивается.
Акцент Premium клеил поверх виброизолятора, по возможности одним куском. В некоторых местах мешали ребра жесткости двери- их обходил и проклеивал вокруг, так чтобы верхний кусок сверху находил на нижний
(эксперимент с кусочком Акцент Premium в воде показал, что клей сохраняет свои свойства при попадании не большого количества воды, а сам материал ее не впитывает)
Все технологические отверстия проклеил виброизолятором, чтобы влага не попадала под обшивку на шумопоглощающий материал.
Бипласт Premium как шумопоглощающий материал проклеил на внутреннюю часть обшивки, чтобы уменьшить остаточный звук.
— снятие ручки подлокотника, чтобы не сломать крепление с передней части
— снятие обшивки, пистоны крепко держатся, без специального набора пластиковых лопаток снять проблематично
— при закрытии технологического отверстия не учел глубину кармана обшивки двери(переделывал)
5 Всего на одну дверь у меня уходило порядка 4 часов
— Дверь стала закрываться тише без дребезга, так же тише и задние(видимо при закрытии задних дребезжали и передние)
— В авто стало тише в районе передних сидений, но стали отчетливо докучать шум сзади и от колес
— Музыка играет лучше, за счет того что двери не резонируют звук. Проверка: в меню магнитолы есть кнопка «dsp» настройка направления звучания «на водителя» и «на всех», при переключении до ШВИ(шумовиброизоляции слышно было, что звук больше играет из центрального динамика или со всех динамиков), теперь режим «для водителя» слышен как дребезжащая колоночка.
Басы усилились, что стало доставлять очередной дискомфорт(решение о замене колонок утвердилось)
Спасибо за интерес! Подписывайтесь! Удачи на дорогах!
Снятие и установка обивки задней двери (для применения на моделе Ford Kuga 2)
#обивка_задней_двери #кузов #Ford_Kuga #Форд_Куга
Обивка задней двери
Примечание:
Ниже описаны снятие и установка обивки двери с правой стороны. Снятие и установка с левой стороны выполняются аналогичным образом.
1. Открываем заднюю дверь с необходимой нам стороны. В нашем случае – правую дверь.
2. Отводим внутреннюю ручку открытия двери.
3. Затем при помощи специального съемника для панелей, осторожно поддеваем с правой стороны заглушку болта крепления внутренней ручки открытия двери, чтобы преодолеть усилие фиксатора, и затем ее снимаем.
Примечание:
За неимением данного съемника можно воспользоваться отверткой, только перед применением оборачиваем жало отвертки клейкой лентой, чтобы не повредить элементы обивки.
4. Ключом с насадкой TORX отворачиваем винт крепления внутренней ручки открытия двери.
5. При помощи специального съемника для панелей, осторожно поддеваем с правой стороны ручку двери в сборе с переключателем стеклоподъемника, чтобы преодолеть усилие фиксаторов, …
Примечание:
За неимением данного съемника можно воспользоваться отверткой, только перед применением оборачиваем жало отвертки клейкой лентой, чтобы не повредить элементы обивки.
…и затем отсоединяем ее от обивки двери.
6. Сжимаем стопорный язычок и отсоединяем электрический разъем переключателя стеклоподъемника.
7. Затем окончательно снимаем ручку двери в сборе с переключателем стеклоподъемника.
8. Ключом с насадкой TORX отворачиваем два винта крепления обивки двери, расположенные за ручкой двери.
9. Ключом с головкой на 7 отворачиваем нижний болт крепления обивки двери.
10. При помощи специального съемника для панелей поддеваем обивку двери и отсоединяем семь пластиковых фиксаторов по всему периметру обивки, начиная снизу справа.
11. Приподнимаем вверх и отсоединяем обивку от самой двери.
12. Подходящим инструментом поддеваем две пластиковые защелки…
… и затем отцепляем тросовую тягу внутренней ручки открытия двери от направляющей.
13. Окончательно снимаем обивку двери.
14. Установка осуществляется в обратной последовательности, при этом необходимо соблюдать следующее:
Видеообзор процедуры снятия и установки обивки задней двери Ford Kuga (с 2012)
1. Вы сможете скачать книгу сразу же после оплаты.
2. Книга будет скачана в формате PDF, и Вы сможете загрузить ее на любое устройство.
1. Все книги идеального качества, так как мы работаем с издательствами напрямую.
2. Электронные книги ничем не уступают бумажным и являются их полным аналогом.
3. Офисы нашей компании представлены в Украине, России и Польше, вы всегда можете обратиться к нам по конкретному адресу.
4. Все оплаты на сайте максимально защищены и происходят с помощью мировых платежных систем.
Обивка задней двери
Примечание:
Ниже описаны снятие и установка обивки двери с правой стороны. Снятие и установка с левой стороны выполняются аналогичным образом.
1. Открываем заднюю дверь с необходимой нам стороны. В нашем случае – правую дверь.
2. Отводим внутреннюю ручку открытия двери.
3. Затем при помощи специального съемника для панелей, осторожно поддеваем с правой стороны заглушку болта крепления внутренней ручки открытия двери, чтобы преодолеть усилие фиксатора, и затем ее снимаем.
Примечание:
За неимением данного съемника можно воспользоваться отверткой, только перед применением оборачиваем жало отвертки клейкой лентой, чтобы не повредить элементы обивки.
4. Ключом с насадкой TORX отворачиваем винт крепления внутренней ручки открытия двери.
5. При помощи специального съемника для панелей, осторожно поддеваем с правой стороны ручку двери в сборе с переключателем стеклоподъемника, чтобы преодолеть усилие фиксаторов, …
Примечание:
За неимением данного съемника можно воспользоваться отверткой, только перед применением оборачиваем жало отвертки клейкой лентой, чтобы не повредить элементы обивки.
…и затем отсоединяем ее от обивки двери.
6. Сжимаем стопорный язычок и отсоединяем электрический разъем переключателя стеклоподъемника.
7. Затем окончательно снимаем ручку двери в сборе с переключателем стеклоподъемника.
8. Ключом с насадкой TORX отворачиваем два винта крепления обивки двери, расположенные за ручкой двери.
9. Ключом с головкой на 7 отворачиваем нижний болт крепления обивки двери.
10. При помощи специального съемника для панелей поддеваем обивку двери и отсоединяем семь пластиковых фиксаторов по всему периметру обивки, начиная снизу справа.
11. Приподнимаем вверх и отсоединяем обивку от самой двери.
12. Подходящим инструментом поддеваем две пластиковые защелки…
… и затем отцепляем тросовую тягу внутренней ручки открытия двери от направляющей.
13. Окончательно снимаем обивку двери.
14. Установка осуществляется в обратной последовательности, при этом необходимо соблюдать следующее:
Видеообзор процедуры снятия и установки обивки задней двери Ford Kuga (с 2012)
Книга не предназначена для продажи в Вашей стране.
Оформить заказ на бумажную версию этой книги Вы можете на сайте autoinform96.com.
Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.
Для этого надо найти интересующую Вас книгу и нажать на кнопку «Купить». Цена книги указана на кнопке.
Для удобства, цена на сайте для жителей России, Беларуси и Казахстана представлена в рублях.
После нажатия на кнопку «КУПИТЬ» Вам откроется окно оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)
При нажатии на кнопку «Оплатить банковской картой» откроется платежная система Portmone с помощью которой проще всего совершить оплату.
Кроме этого, на сайте для оплаты представлены четыре платежные системы:
Оплата через Яндекс Кассу
После выбора оплаты через Яндекс запустится платежная система Яндекс Касса, где требуется выбрать удобный способ оплаты (банковская карта, QIWI, аккаунт Яндекс Деньги и т.д.)
После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.
Если у Вас банковская карта в валюте, которая отличается от рубля, то списание денег с карты произойдет по курсу Центрального банка России на момент совершения покупки.
Данный способ оплаты оптимально подойдет для жителей России, Казахстана и Беларуси.
Официальный сайт платежной системы Яндекс Касса https://kassa.yandex.ru
Оплата через Portmone
После выбора оплаты через Portmone запустится платежная система, где требуется выбрать способ оплаты банковская карта или аккаунт Portmone.
Цена в платежной системе Portmone пересчитывается в доллар по курсу Центрального банка той страны, где Вы находитесь.
Если у Вас банковская карта в валюте, которая отличается от доллара, то списание денег с карты произойдет по курсу Центрального банка Вашей страны на момент совершения покупки.
После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.
Официальный сайт платежной системы Portmone https://www.portmone.com
Оплата через PayPal
После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.
Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.
После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.
После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».
Официальный сайт платежной системы PayPal https://www.paypal.com
Оплата через WebMoney
После выбора оплаты через WebMoney запустится платежная система, где требуется выбрать способ оплаты банковская карта или кошелек WebMoney.
Если у Вас уже есть кошелек WebMoney, то Вам необходимо зайти в него и осуществить платеж.
Если у Вас нет кошелька WebMoney, и Вы хотите оплатить другим образом, Вам необходимо выбрать любой из способов, который предлагает WebMoney и осуществить оплату
После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.
Официальный сайт платежной системы WebMoney https://www.webmoney.ru/
Скачивание книги
После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:
На этой странице Вам необходимо указать свой e-mail, куда будет выслан доступ для скачивания книги.
Если Вы уже зарегистрированы на нашем сайте, то просто перейдите по ссылке личный кабинет.
Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.
Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel.
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Шумоизоляция дверей и «подарочек» от FoMoCo
Привет, Друзья!
Вот и случилась шумка дверей! Планировалась она ещё прошлым летом, но звезды не сошлись.

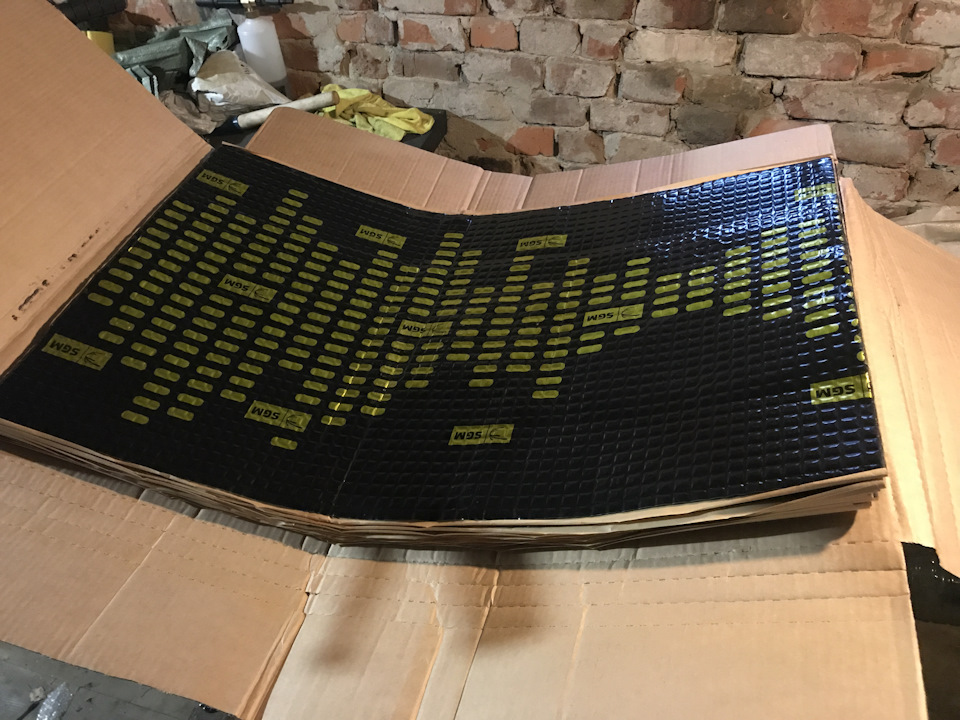

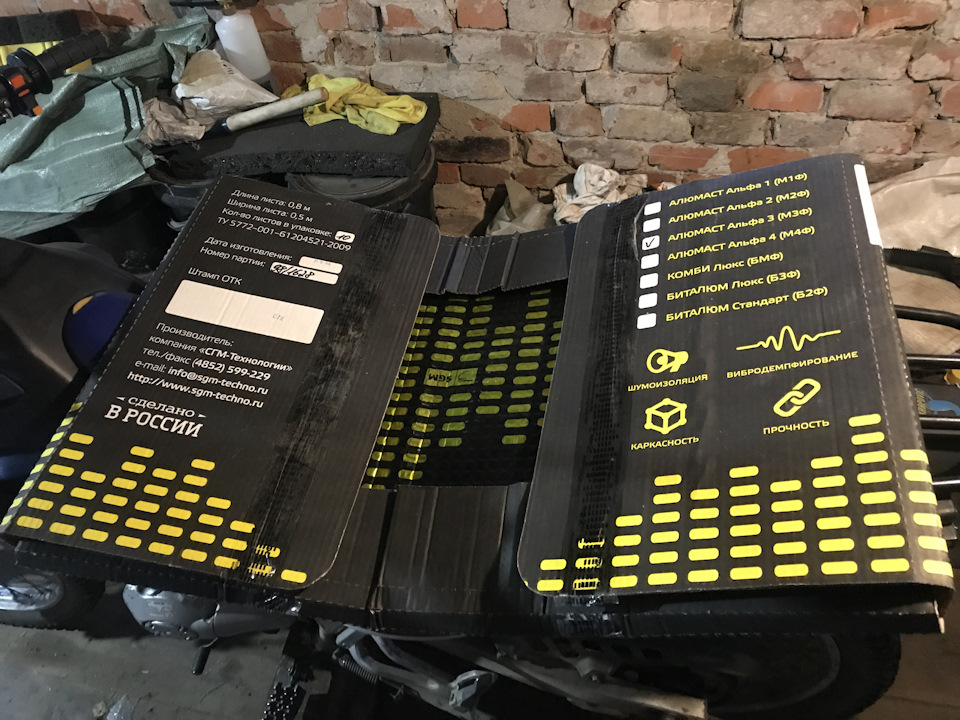

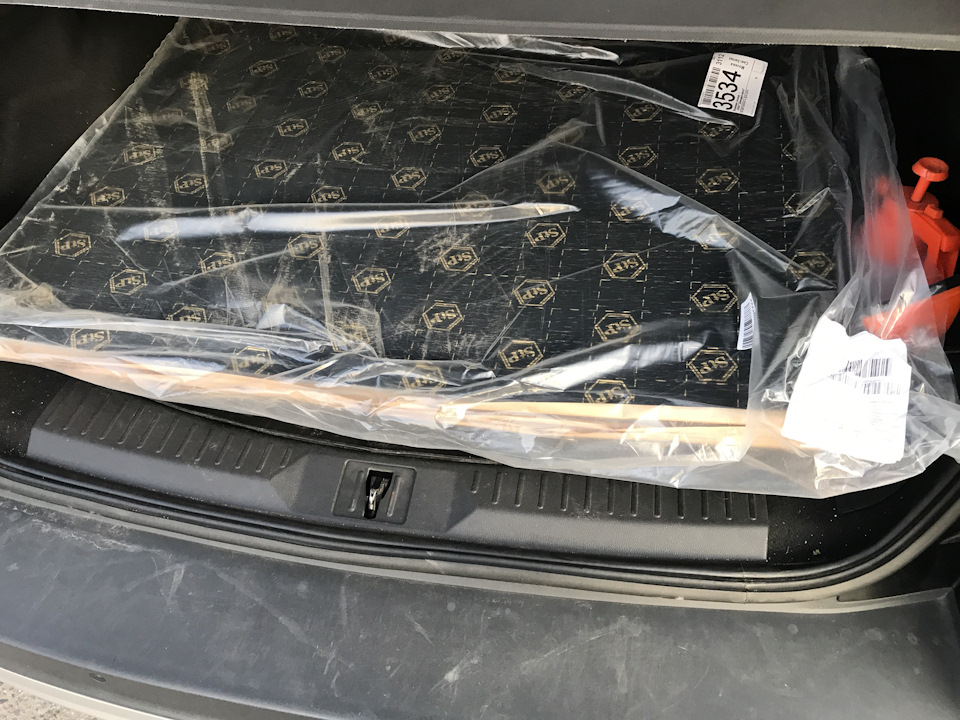

Для проведения работ была закуплена вибра SGM 3мм. Упаковка в 10 листов. На самом деле 3мм в данной конфигурации даже многовато, но предложил знакомый по вкусной цене, решил не отказываться.

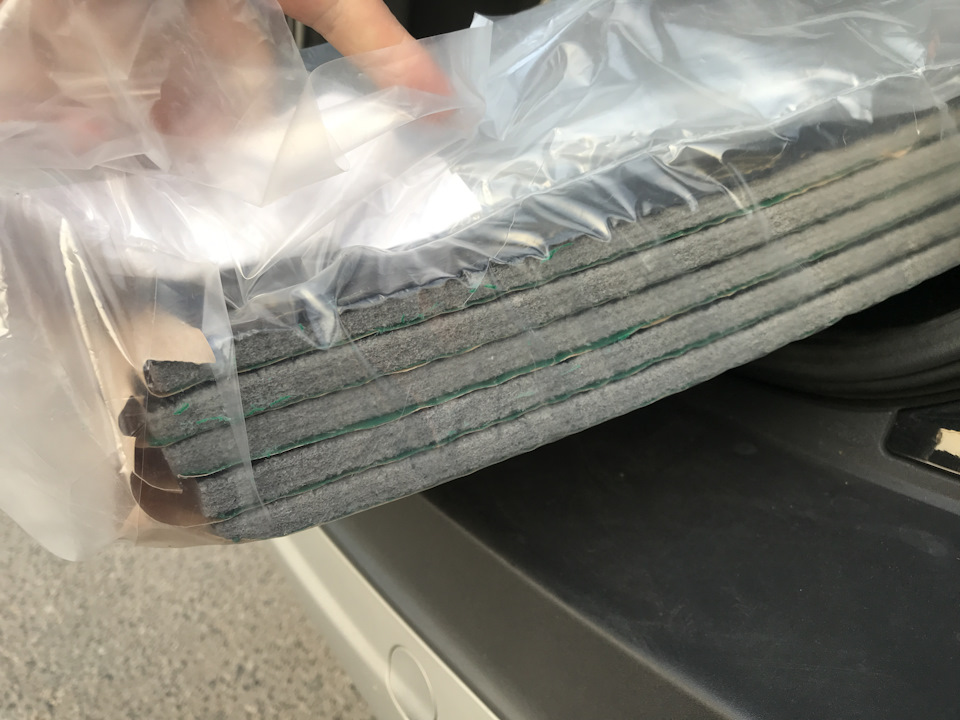

В качестве шумоподавляющего материала был приобретён STP Accent Premium 10. Упаковка из 5 листов.
Процедура всем знакома, инструкция по проведению работ есть на сайте производителя STP ссылка ТУТ.

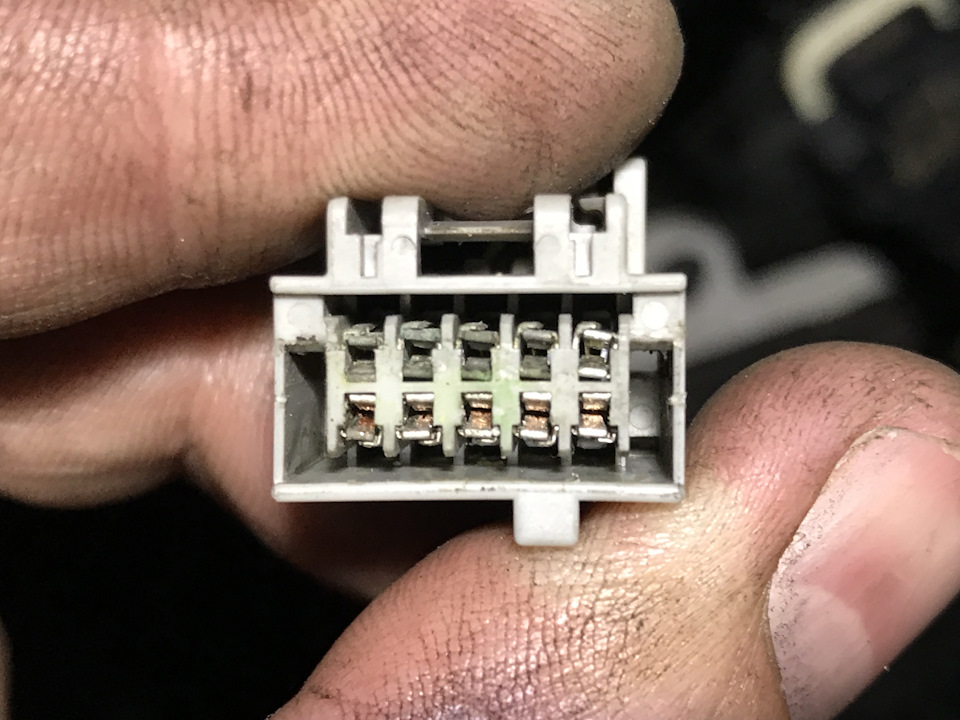

Для меня всё это действие растянулось на 3 дня, так как помимо непосредственно проклейки вибры и шумки, так же отмывал бархотки направляющих стекла, смазывал тросики и полозья механизма свеклоподъёмника.

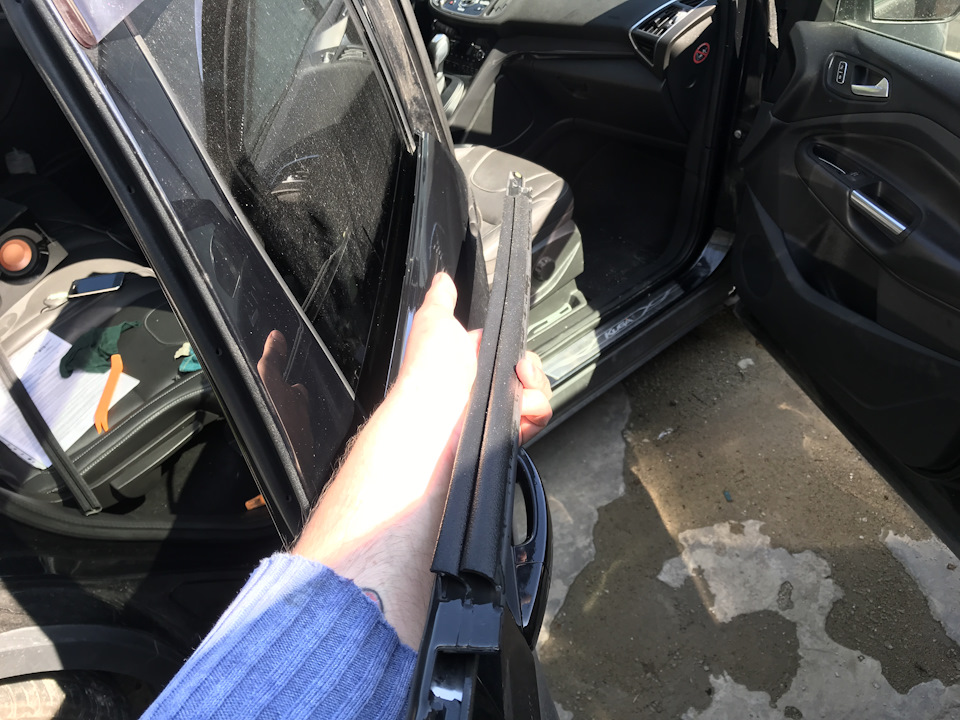

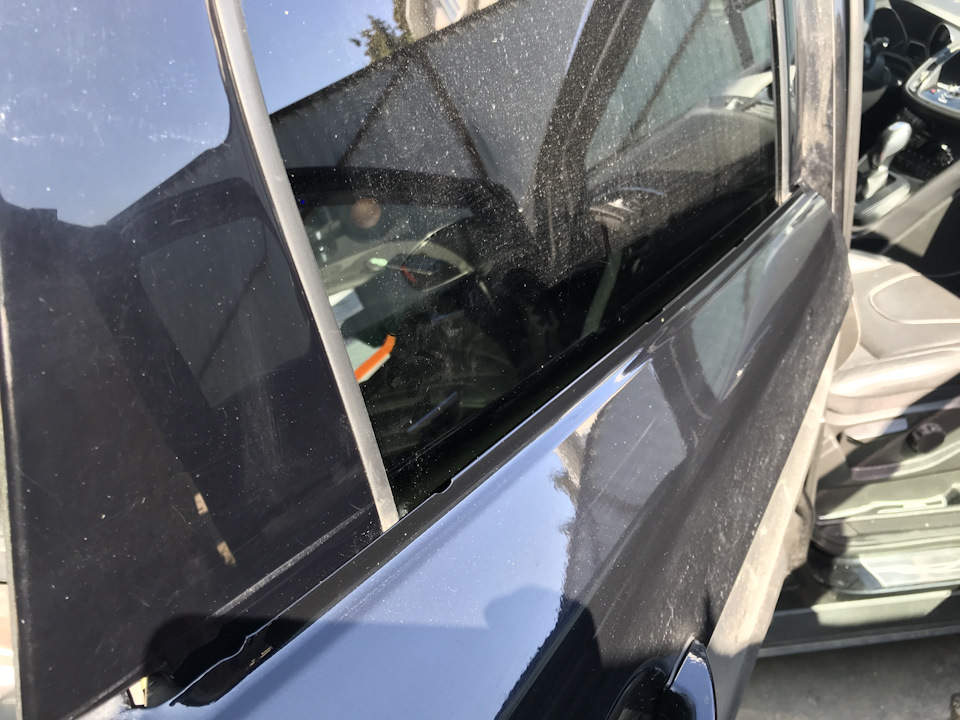

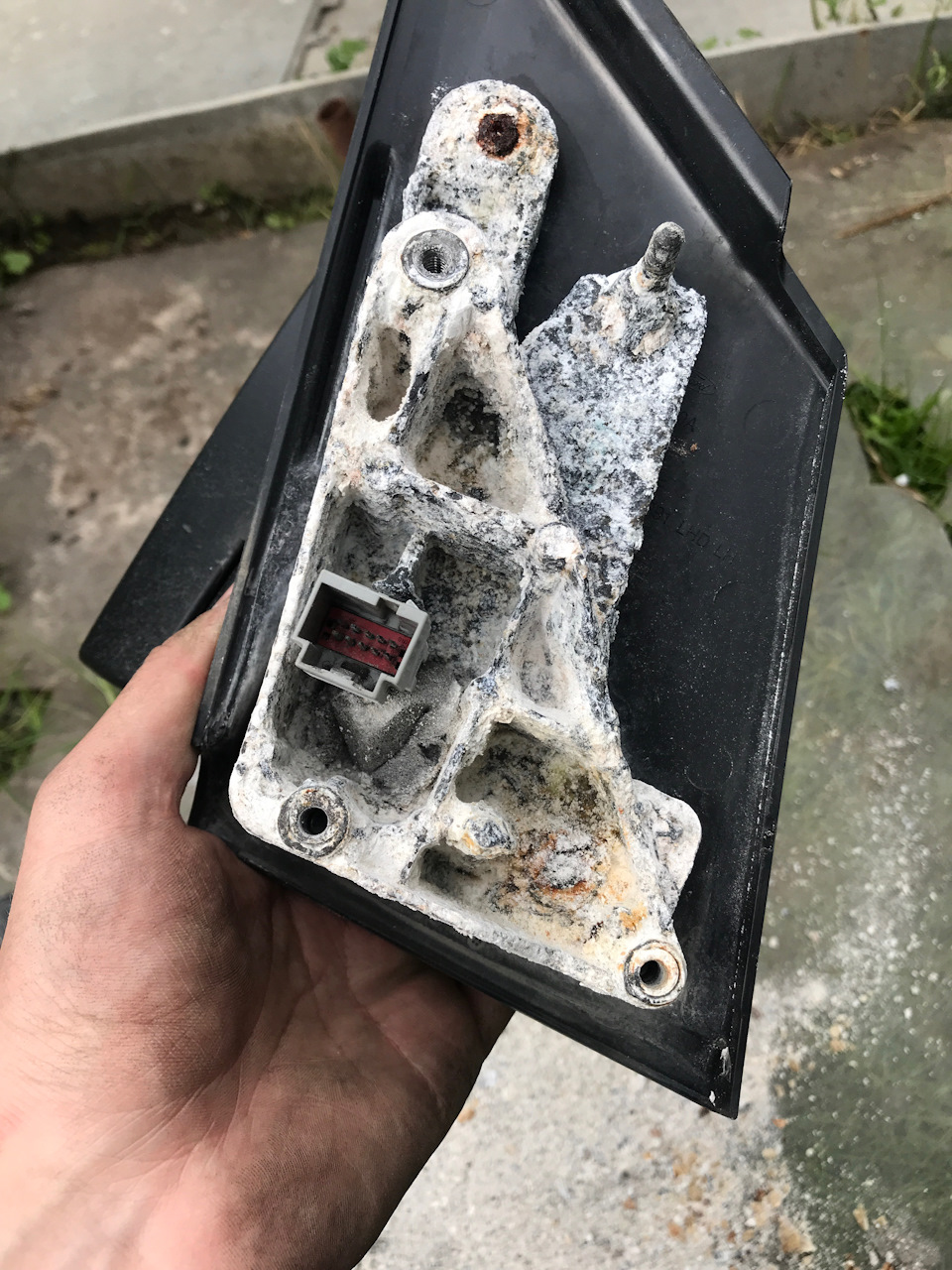

Ну и ложку дёгтя в данный процесс внесло состояние каркасов боковых зеркал и разъёмов проводки зеркал.
Дабы не омрачать эту запись, сделал отдельную в личном блоге. Назвал её «#фордг*вно! И вот почему», ссылка ТУТ. Советую почитать всем владельцам Kuga 2 и Focus 3!
Если коротко, процедура оклейки включает в себя:

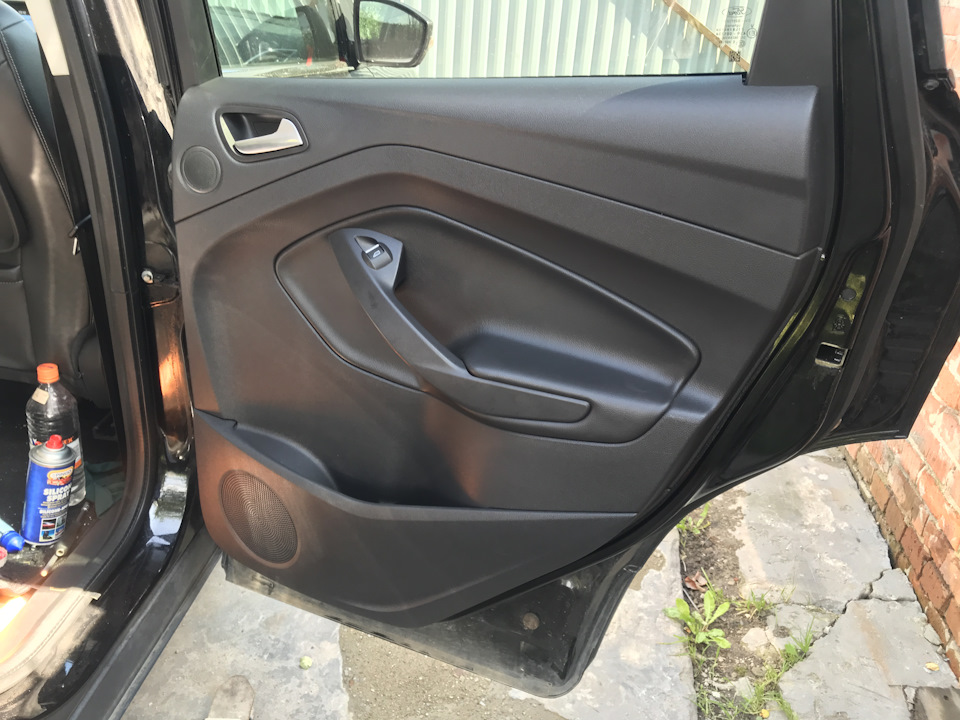

1. Снятие обшивки

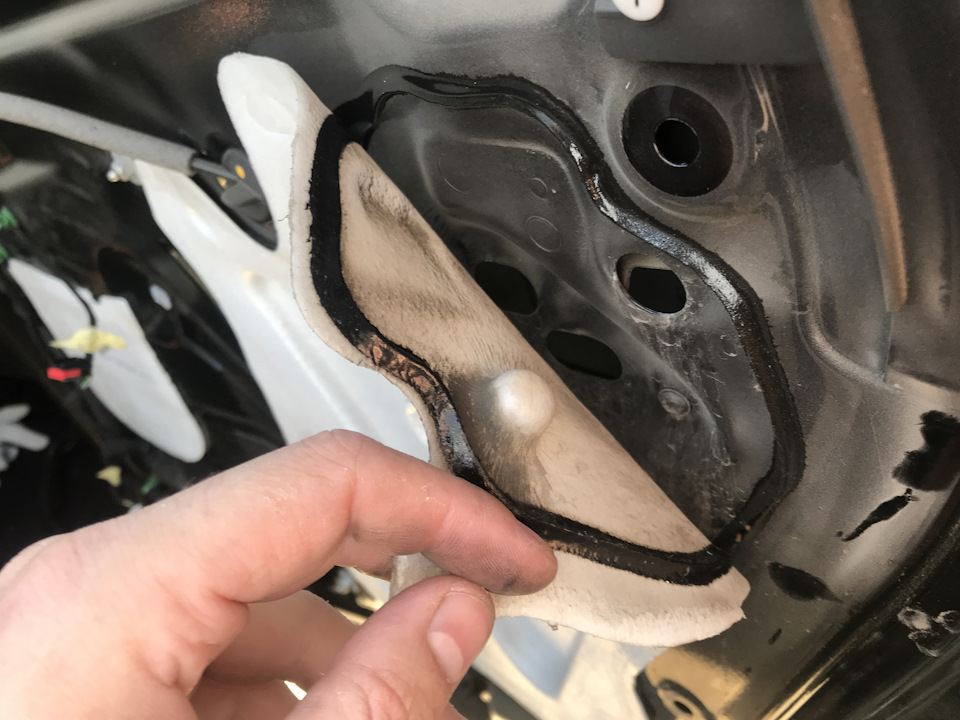

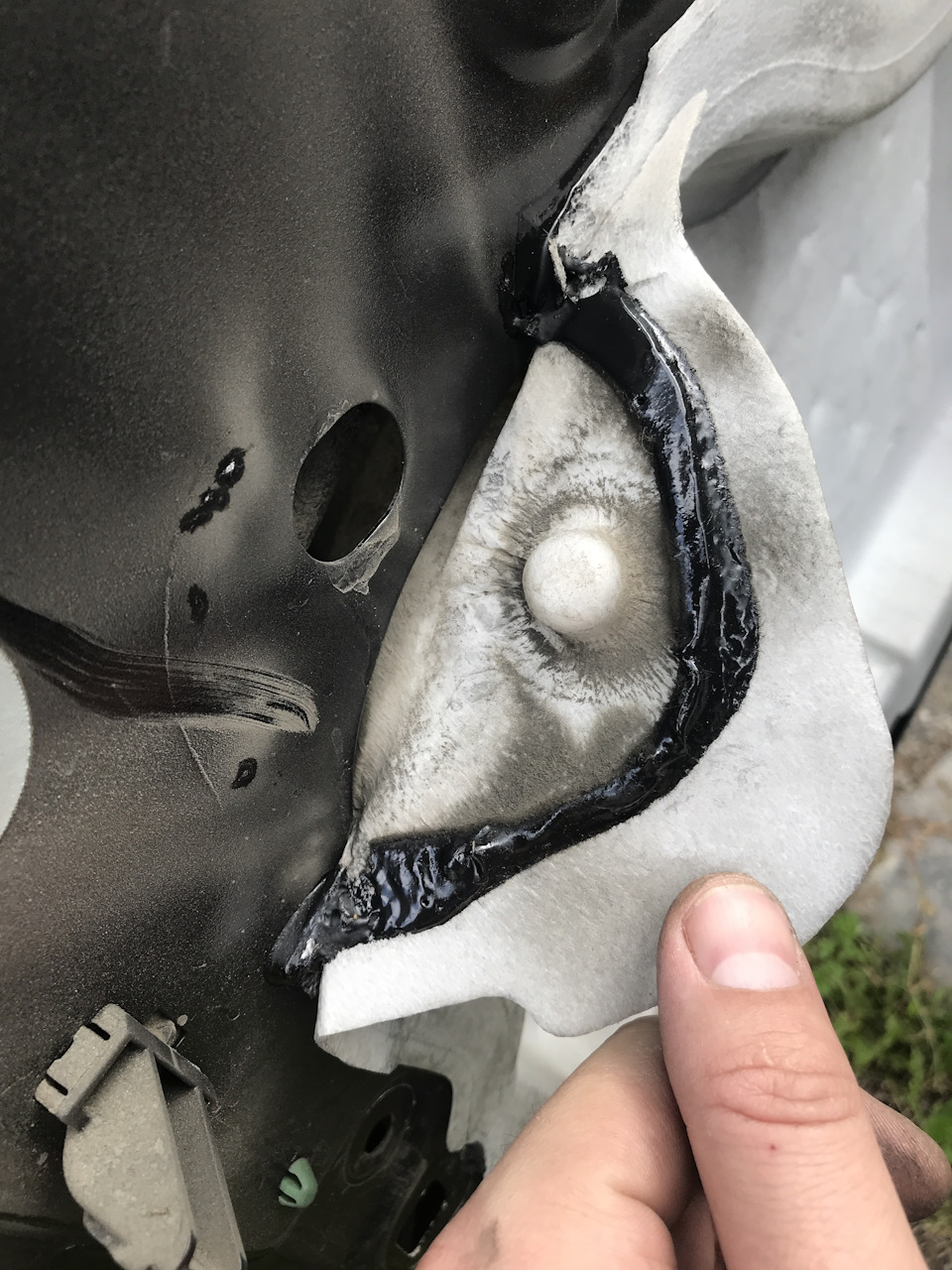

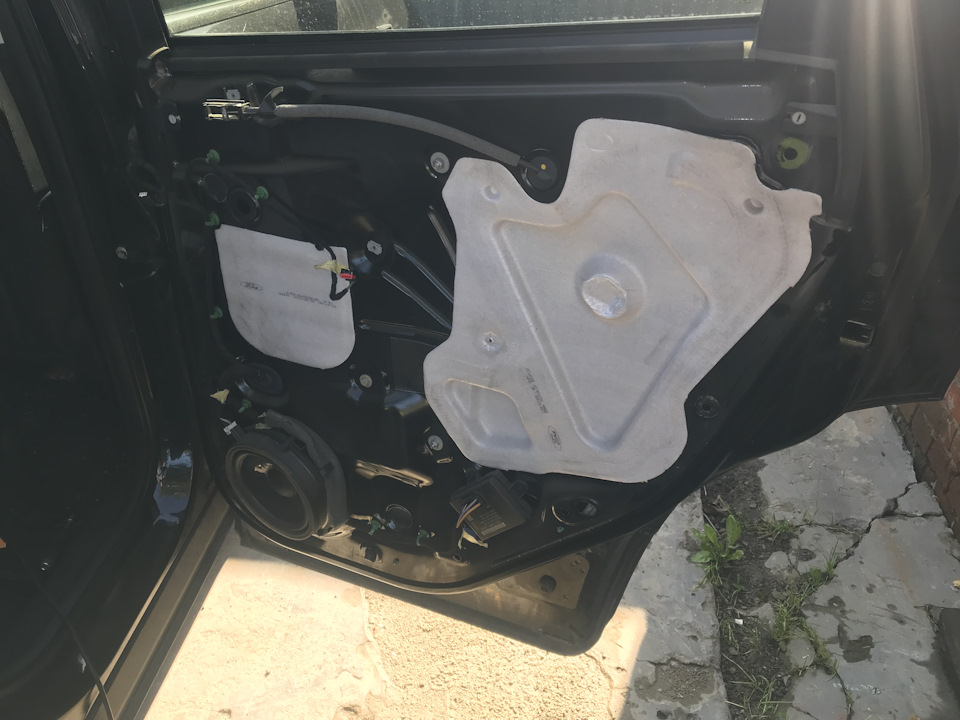

2. Демонтаж заводской шумоизолирующей пенки. К слову, на всех 4-х дверях эти пенки были частично отклеены. Не о каком нормальном звуке речи идти не могло.

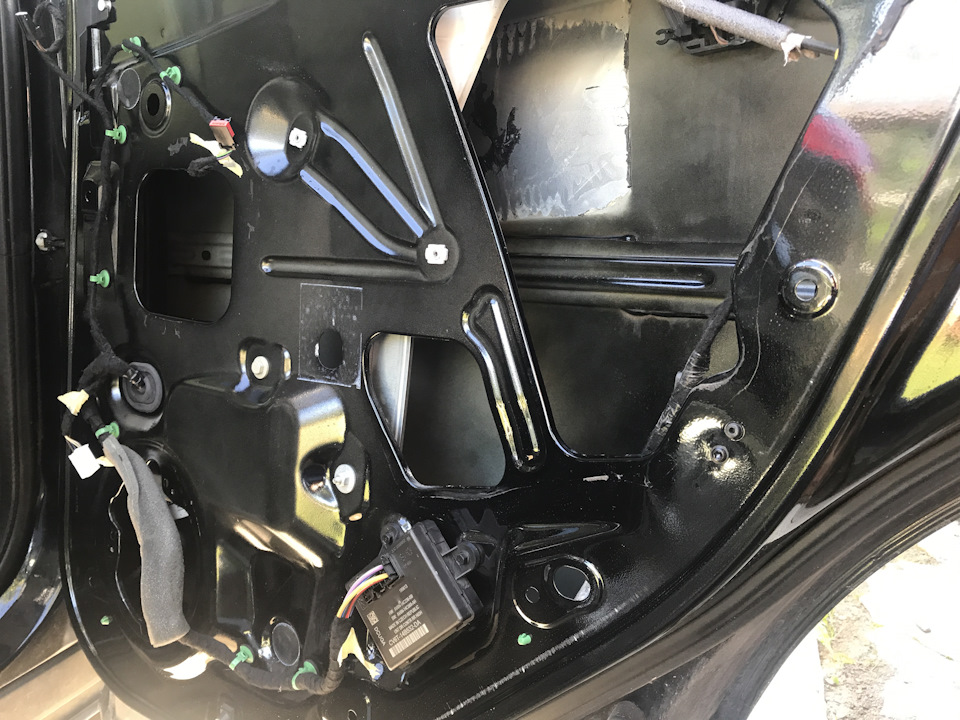

3. Отмывается и обезжиривается наружная стенка двери. При необходимости снимается заводская виброизоляция, представляющая из себя жалкий лист 2мм толщины, размером 40/20 см. На задних дверях снял, на передних она без металлической основы, трогать не стал.

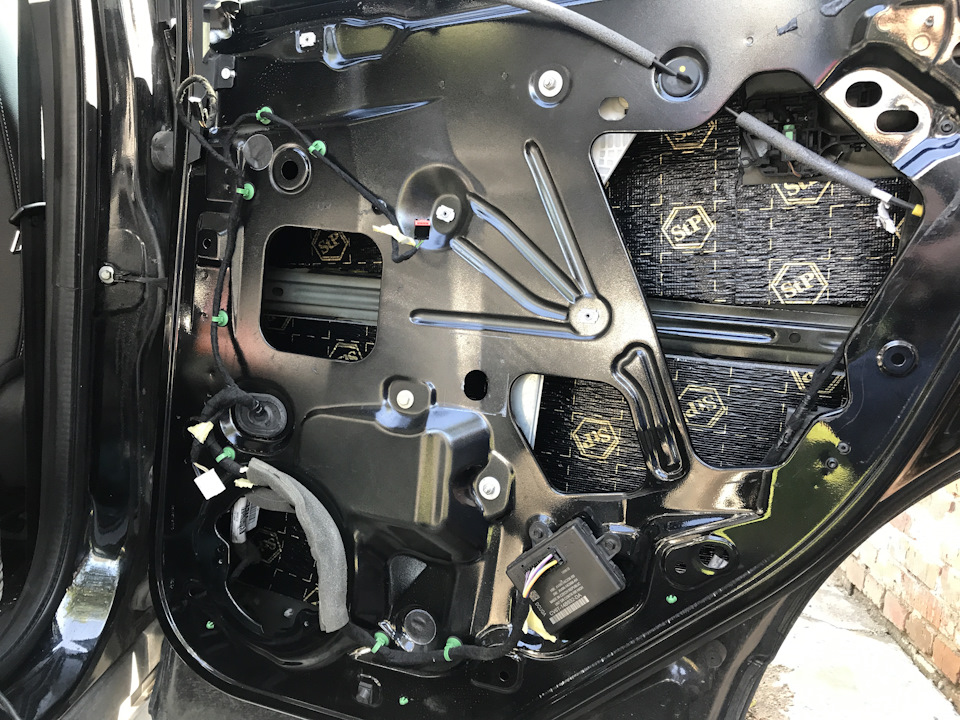

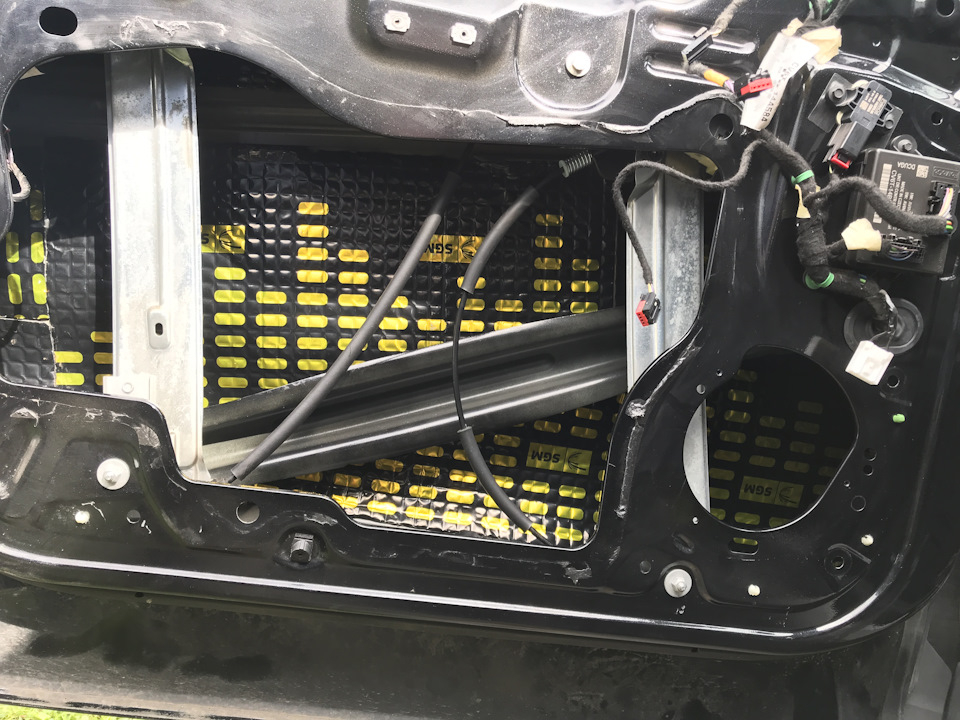

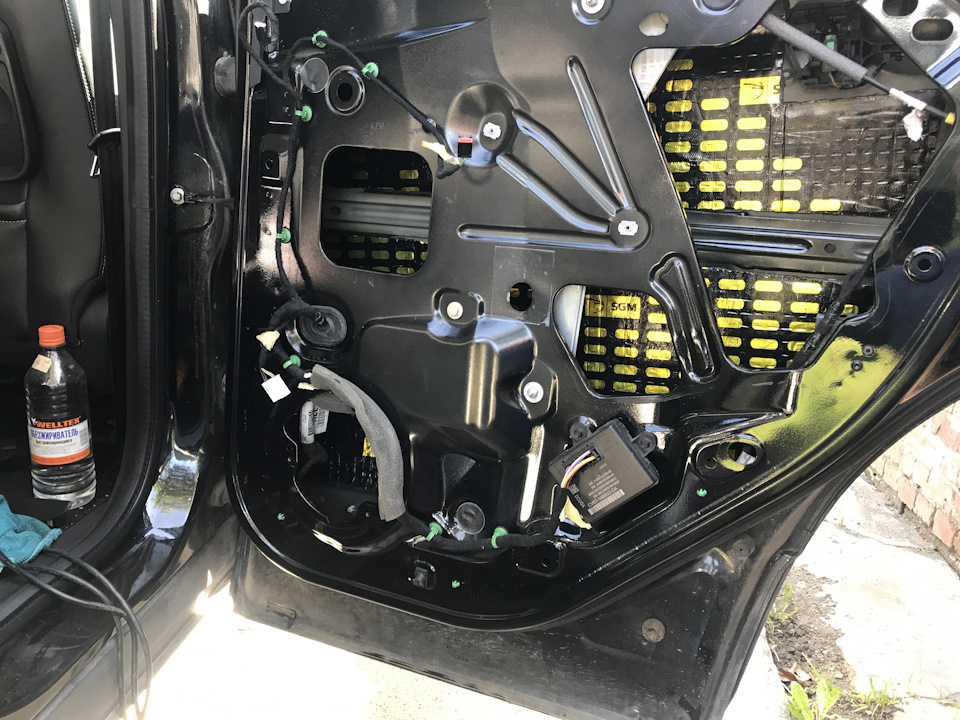

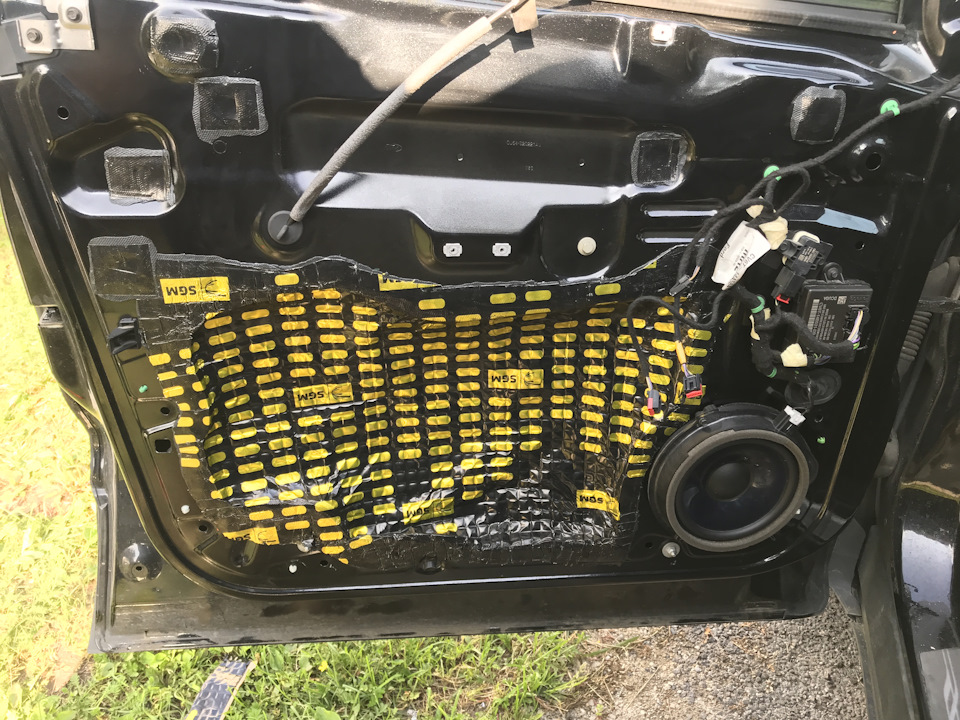

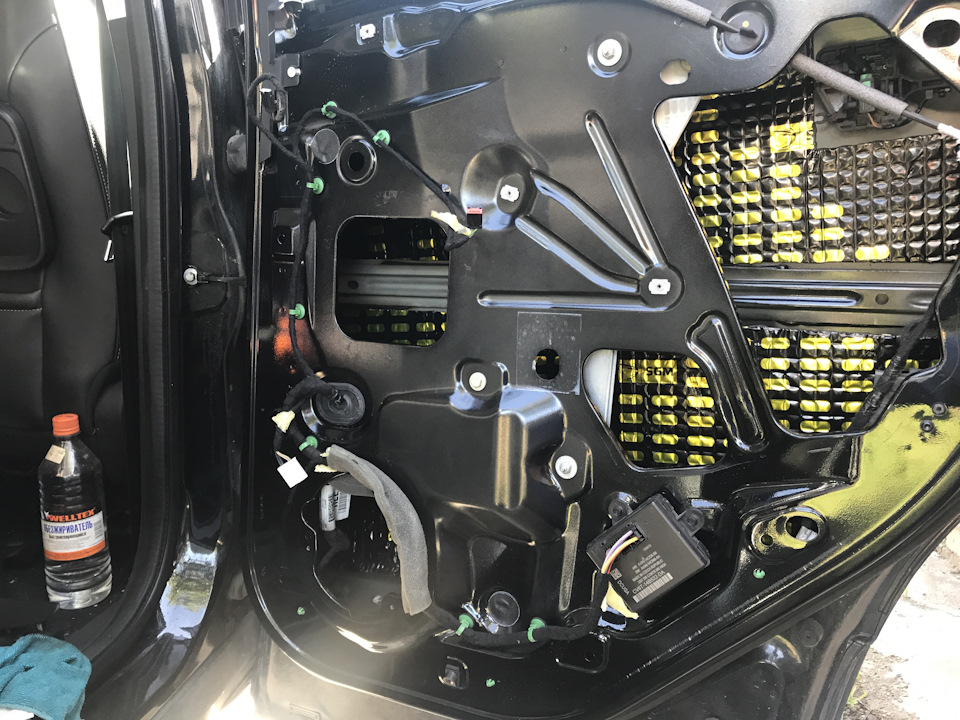

4. Отмеряется, вырезается и приклеивается виброизоляция.

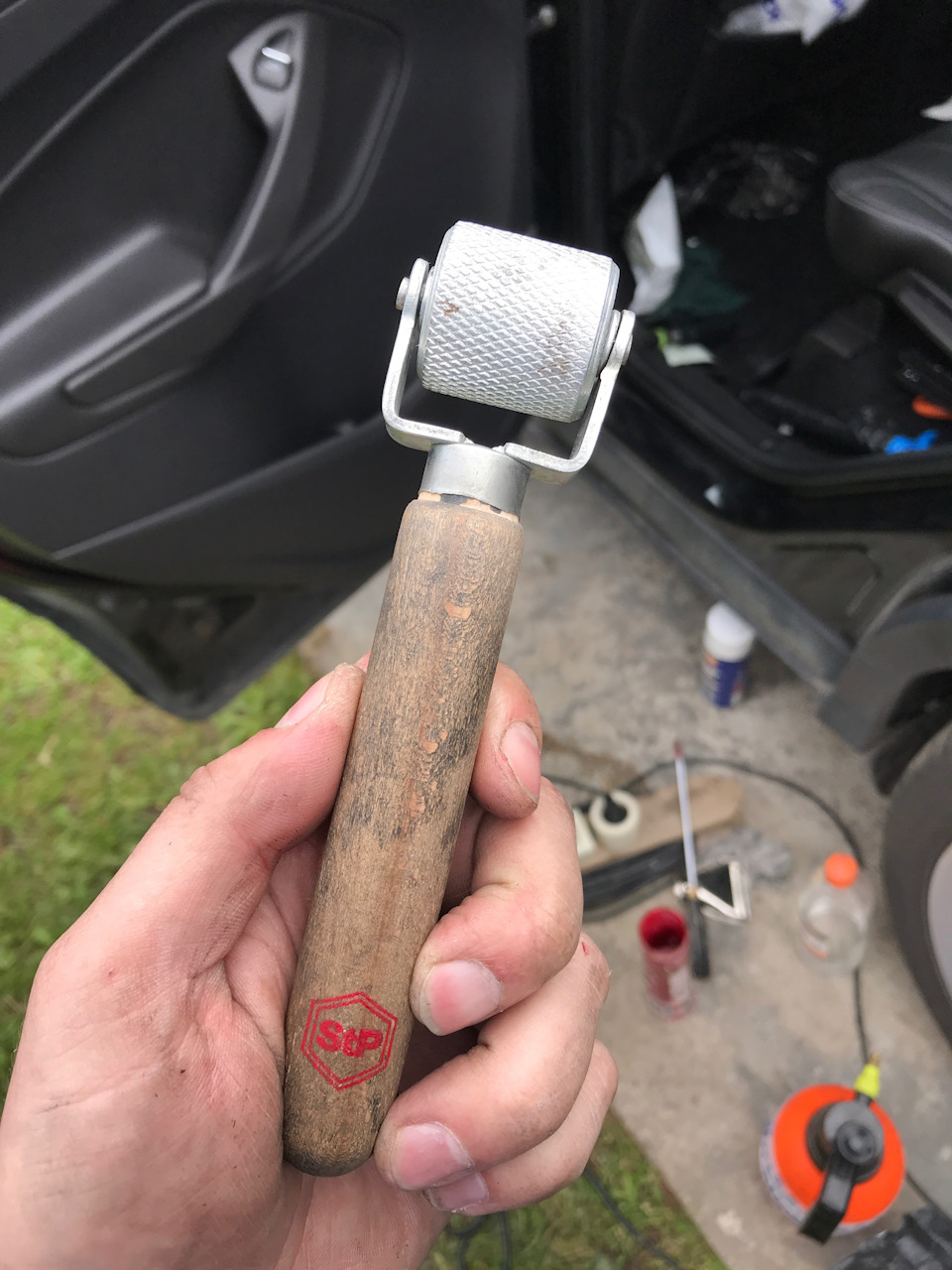

5. Нагревается строительным феном и как следует раскатывается специальным валиком виброизоляция.
6. Снова всё обезжиривается и поверх вибры наклеивается шумка. Нагревается и прижимается.

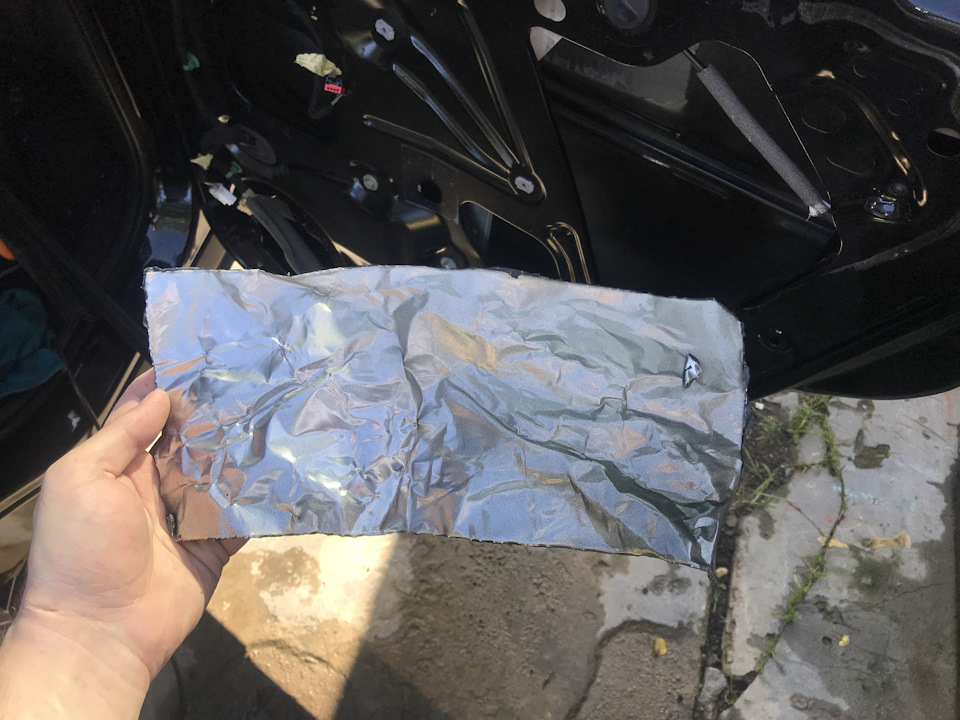

7. За тем по форме заводской пенки изготавливается изоляция внутренней стенки двери, маленькими кусочками изолируются все технологические отверстия. Так же прикатывается с применением строительного фена и валика.
8. Устанавливается на место дверная обшивка.
На этом этапе производитель рекомендует проложить ещё слой звукоизоляции, но я решил с этим повременить. В случае необходимости наклеить её на обратную сторону обшивки не долго, цена материала достаточно высока, а вопрос необходимости для меня пока не решён. Я проклеил по контуру дверную карту бипластом, так же проклеил им по контуру подиумы динамиков и сами динамики на месте установки в подиумы.
Ну вот собственно и всё)
Итоги:
За два дня я успел сделать только две левые двери. В таком виде поехал на работу, сделал звук погромче и… ох-ре-нел. Сложилось впечатление что я оглох на правое ухо! Разница не просто есть, она колоссальна! Звук абсолютно другой! Более глубокий, насыщенный. Количество басов возросло раза в полтора!

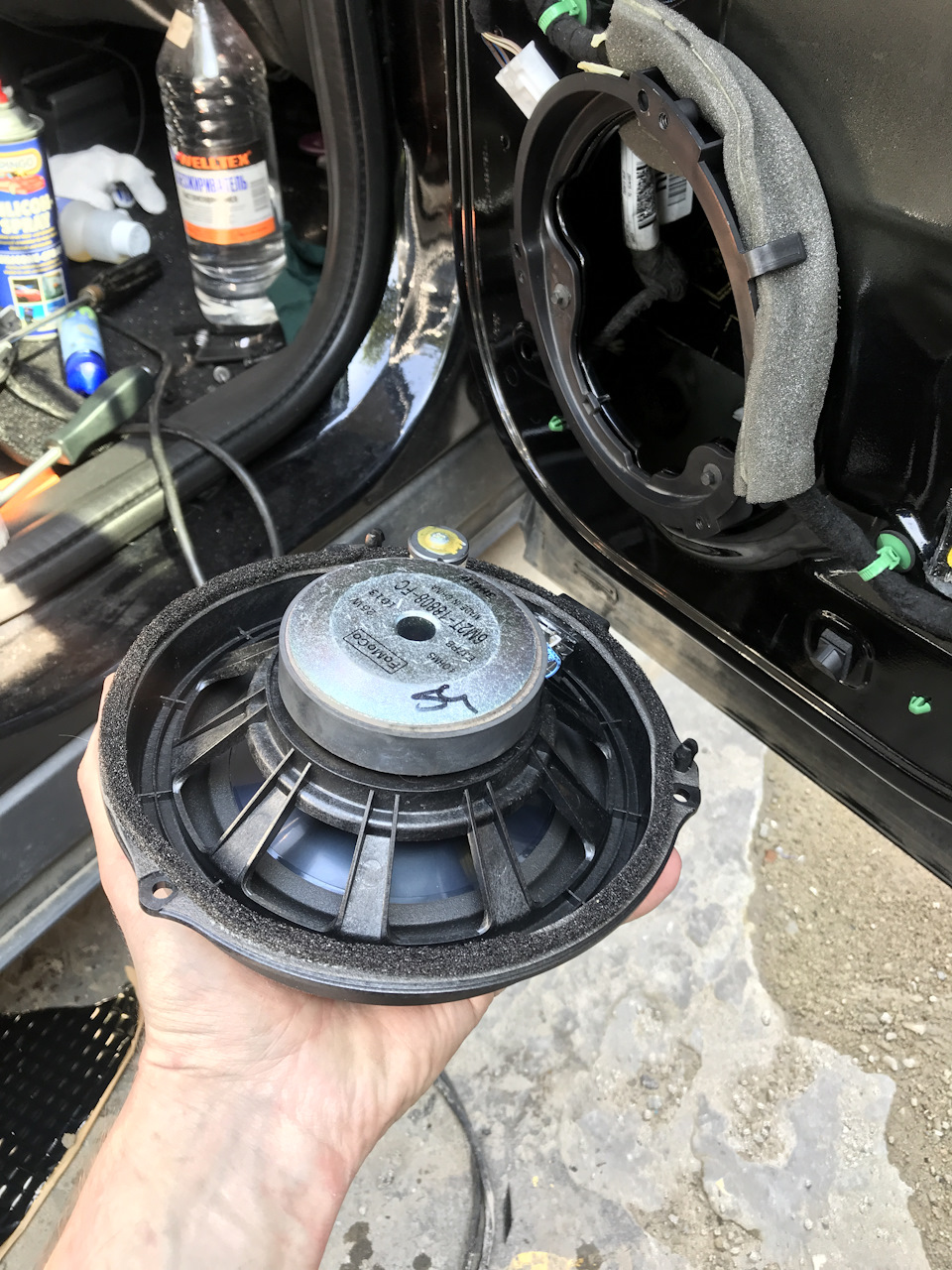

По завершении зашумливания всех дверей включил для теста привычный список композиций, и спустя 15 минут полез в багажник регулировать усилитель сабвуфера Bose. Басов стало настолько много, что пришлось уменьшить мощность усилителя на 10-15%. Иначе было уже просто некомфортно.
Сказать что я доволен результатом — ничего не сказать! Я нахожусь в приятном шоке! Окружающие шумы заметно уменьшились, двери стали гораздо лучше и приятнее закрываться. Для себя вижу сплошные плюсы!
Вот теперь звук в авто меня полностью устраивает!
Всем МИР!

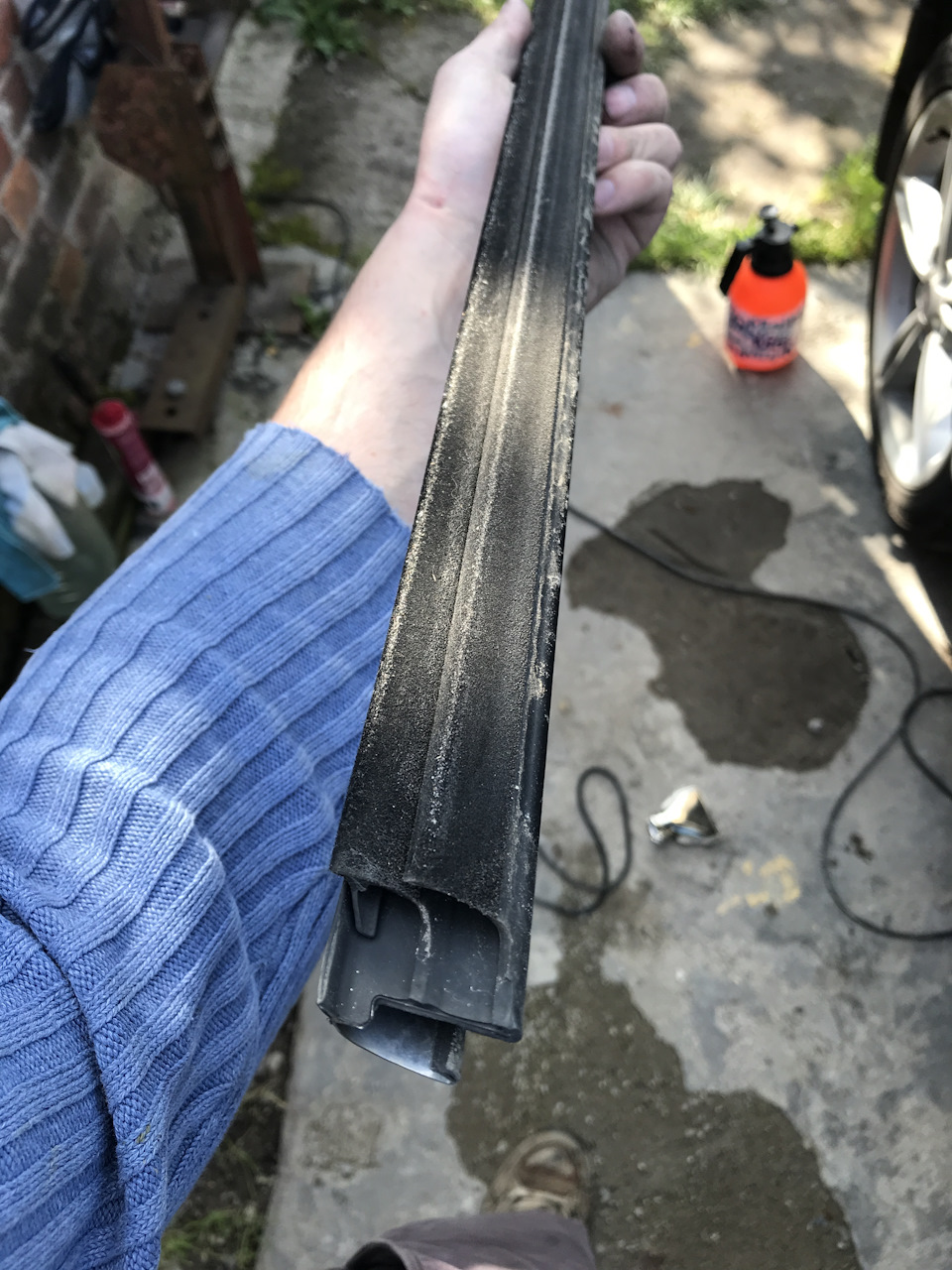

35. Дорабатываем напильником. Часть 2. Сабля заднего номера
Задняя дверь Куги имеет конструктивный дефект: нишу для заднего номера прикрывает пластиковая накладка (в ней расположены лампочки освещения номерного знака). Острые концы этой накладки упираются в металл двери и благополучно протирают его — заметные потертости образуются за 2-3 месяца эксплуатации, а до дыр в ЛКП до металла протирается за год-два влегкую. Когда это случается, владельца ждет сначала увлекательное приключение у ОД на тему: «докажи, что ты не дурак и не сам сломал машину» с длительным ожиданием, запросом головной конторы и т.д. и т.п., затем, при успешном прохождении первого этапа, непонятного качества ремонт — перекраска двери, затем увлекательное объяснение второму хозяину, почему задняя дверь у авто перекрашена, хотя никакого ДТП и близко не было.
Настоятельно рекомендую каждому владельцу проверить, что у него там под накладкой творится — профилактика всегда дешевле лечения, да и лечение легче на ранних стадиях проводить. Для нее понадобится:
— НАПИЛЬНИК (да-да, самый настоящий)
— головка на 10 с длинной насадкой (10 см. хватит)
— полметра двустороннего скотча
— крестовая отвертка
— ножницы
— солнечный день и плюсовая температура, перчатки, час времени
Процесс профилактики — ниже на фотографиях. В процессе выяснилось, что Форд о проблеме знает и даже какие-то меры для ее лечения предпринимает. Даже TSB на это дело есть от 2014 года. Но как это сделано — смотрите сами.
