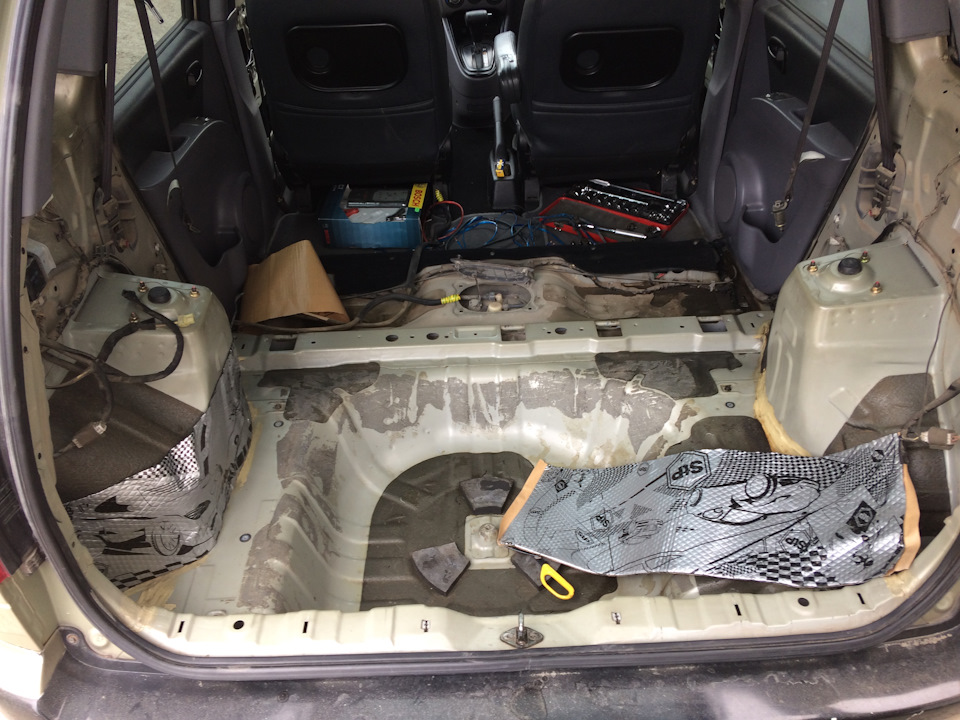

Фальшпол.Серия 2.Шумоизоляция багажника и дверей.
Всем привет, и как вы уже поняли речь пойдет об автозвуке, а точнее сказать, о подготовке к нему.
В общем хочу сказать, что помогал мне во всем, мой любимый и замечательный папа, который не отказал сынуле в просьбе помочь)В общем я понимал, что работы у нас очень и очень много, а папа видимо и не подозревал, насколько долго затянется моя фраза, помоги немного)Сняв передние обшивки, сразу стало ясно, что действительно, работы много…
НО недолго думая, вручил папе и взял для себя 2 вещи, растворитель 646 и обезжириватель и работа забила ключем. Спустя около 1.5 часов, все, готово
P.S. Папа справился раньше)))))

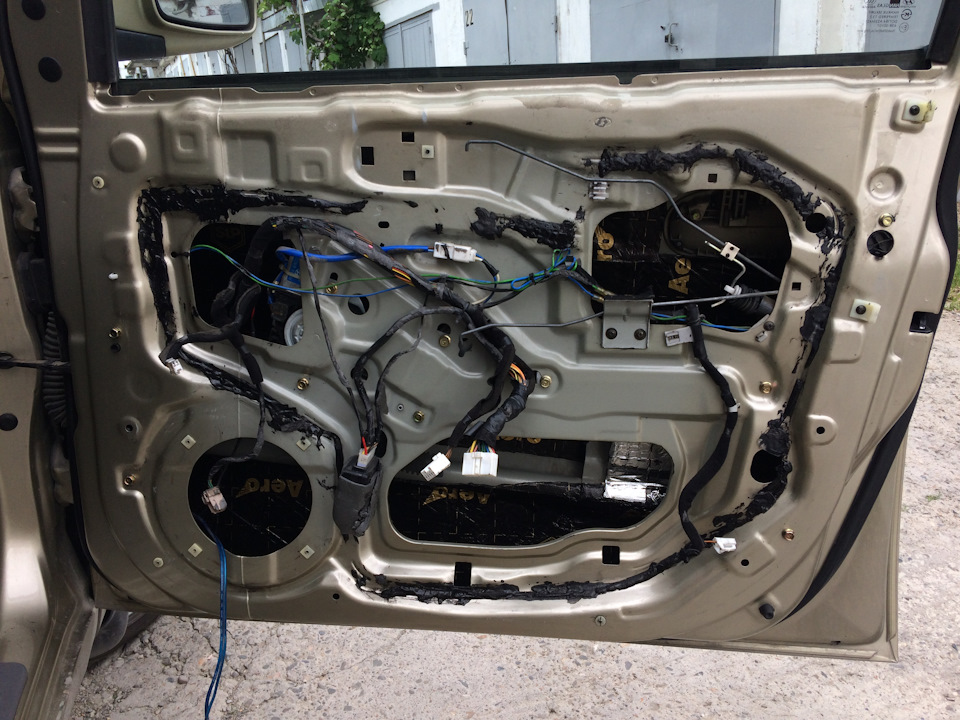

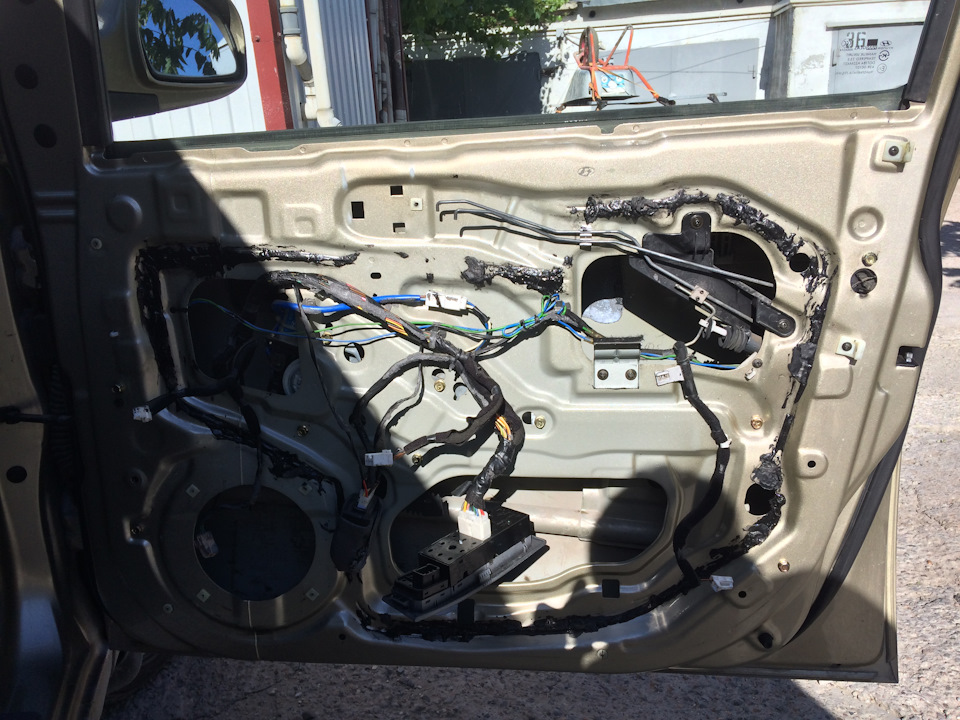

Ну вот мы начали подходить к самому извиняюсь геморойному делу…Это шумоизоляция дверей.
Материал:
1.Stp Aero
2.Акцент Premium
Проблема нашей машины в очень маленьких технических отверстиях, через которые уж очень не удобно катать двери авто, ролик пролазит, а вот рука не везде может достать…
Ну вот и самая любимая часть процесса шумоизоляции)Это просто шикарное место для работы, везде достаешь, никуда не нужно подлазить, в общем сказка, но сказка начиналась тоже не очень хорошо, потому что недавно, не знаю каким образом, в боковом кармашке обшивки багажника перелилось моторное масло, и попало на пол багажника, поэтому сначала наводим марафет.

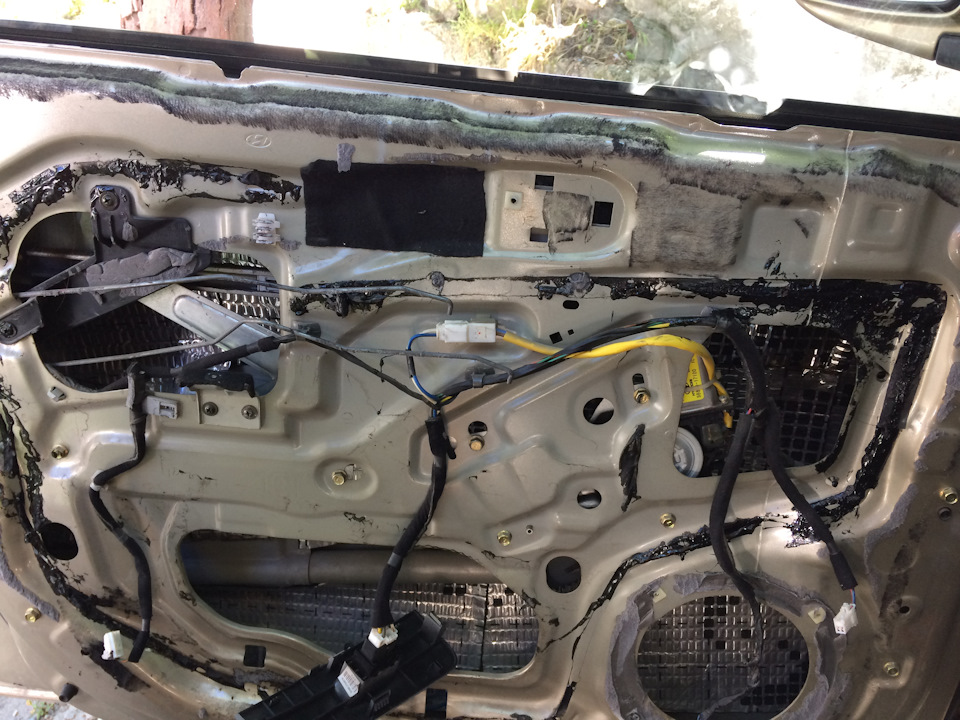

Работа шла в активном режиме около 4 часов и вот ее итог.Сразу хочу сказать, что на все пластиковые элементы, которые снимались во время разборки, был наклеен слой вибро и шумоизоляции для полного эффекта.
Снятие и установка передней двери Hyundai Matrix
Инструметы:
Снятие обивки
1. Ослабьте винт крепления внутренней ручки двери и отсоедините ее.
2. Ослабьтесь винты крепления боковой панели двери.
3. С помощью съемника снимите боковую панель.
4. С помощью отвертки отсоедините обивку передней двери.
Снятие стекла и стеклоподъемника
5. Нажатием на переключатель стеклоподъемника осторожно опустите стекло так, чтобы в проеме короба двери оказались 2 болта крепления стекла, и отверните болты.
6. Выведите стекло из уплотнителя и осторожно выньте из проема.
7. Разъедините разъем электродвигателя стеклоподъемника.
8. Снимите стеклоподъемник в сборе, отвернув гайки крепления механизма стеклоподъемника (4ЕА) и гайки крепления электродвигателя (ЗЕА).
9. Снимите передний желобок, отвернув гайки крепления (2ЕА).
10. Отверните винты крепления замка.
11. Снимите монтажные болты ограничителя открывания передней двери (2EA).
12. Снимите передние монтажные болты дверной петли и отсоедините соединитель.
13. Снимите переднюю дверь.
Установка
14. Установите двери в порядке, обратном снятию.
В статье не хватает:
Снятие и установка панелей внутренней обивки дверей Hyundai Matrix
Инструменты:
Снятие панелей с передних дверей
1. Откройте дверь и приблизительно на две трети опустите оконное стекло. Отсоедините отрицательный провод от батареи.
2. Вытяните кнопку выключения замка, затем при помощи маленькой отвертки отожмите стопорный язычок и окончательно снимите кнопку.
3. На моделях с ручным приводом стеклоподъемников снимите ручку управления со своего шпинделя, как это описано здесь. Затем снимите облицовочную пластину.
4. Выверните винт, расположенный в нижнем заднем конце облицовки внутренней ручки двери.
5. Аккуратно поддев плоской отверткой, снимите с ручки облицовочную панель. При соответствующей комплектации, оттяните панель внутренней обивки от дверной рамы и отсоедините контактные разъемы электропроводки привода стеклоподъемника/дверного зеркала заднего вида. Если дверные зеркала оборудованы ручным приводом, снимите с панели внутренней обивки декоративную отделку приводного механизма.
6. Выверните два нижних винта крепления подлокотника.
7. Через отверстие в дверной ручке выверните верхний винт крепления подлокотника.
Внимание:
Внутренняя ручка является частью конструкции подлокотника.
8. Выверните винта крепления панели внутренней обивки, расположенный с передней стороны отверстия внутренней ручки.
9. Аккуратно поддев плоской отверткой, снимите панель крышки громкоговорителя.
10. Выверните три винта крепления панели внутренней обивки, расположенных вокруг динамика громкоговорителя.
11. Поддевая подходящим вильчатым инструментом, отпустите расположенные по периметру двери фиксаторы и снимите панель внутренней обивки.
Примечания:
Не забудьте отсоединить электропроводку от громкоговорителя.
12. Если имеется необходимость в снятии пластмассового уплотнительного экрана, придется предварительно демонтировать внутреннюю ручку и, при соответствующей комплектации, блок управления электроприводом стеклоподъемника:
а) Блок управления электроприводом стеклоподъемника крепится двумя винтами, используемыми также для фиксации колодки контактных разъемов электропроводки. Отсоедините электропроводку, затем выверните винты и снимите блок;
б) Высвободите контактные разъемы из колодки и снимите последнюю;
в) На моделях, оборудованных противоугонной сигнализацией, отсоедините контактный разъем электропроводки датчика слежения (датчик вмонтирован в декоративную панель отделки дверного зеркала).
13. Аккуратно отделите уплотнительный экран от дверной рамы.
Внимание:
Если вы не планируете заменить экран, постарайтесь не повредить пленку.
14. При снятии экрана пропустите жгуты электропроводки сквозь проходные отверстия в нем.
Снятие панелей с задних дверей
1. Отсоедините отрицательный провод от батареи.
2. Откройте дверь.
3. Выполните процедуры, описанные в подразделе «Снятие панелей с передних дверей«, с 2 по 11 пункт.
4. При необходимости снятия пластмассового уплотнительного экрана сначала отпустите фиксаторы крепления на двери опорного кронштейна электропроводки.
Установка
1. Установка производится в обратном порядке. Обратите внимание на следующие моменты:
а) Замените поврежденные в процессе демонтажа панели внутренней обивки крепежные фиксаторы;
б) Удостоверьтесь, чтобы стяжной винт исполнительного штока дверного замка после установки внутренней ручки был затянут;
В статье не хватает:
Снятие обивки передней двери Hyundai
Представляю небольшую инструкцию по снятию и установке обивки передней двери. Для этого вам понадобится всего лишь отвертка с плоским и крестообразным лезвиями. Детали очень легко поцарапать, по этому можете использовать изоляционную ленту, и этим обернуть лезвие отвертки.
И так приступим к делу.
1) Первым делом нужно отсоединить минус идущей от аккумуляторной батареи, т.е. провод идущей от клеммы аккумулятора.
2) Поддев отверткой, нужно откинуть в сторону декоративную заглушку винта, который нужен для крепления облицовки к внутренней ручки замка. Но имейте ввиду, что заглушку полностью не сниматься, так как она соединена с облицовкой перемычкой.
3) Далее с отверткой выверните винт, который одновременно укрепляет внутреннюю ручку замка и ее облицовку;
4) Затем снимайте облицовку. На картинке показано как снимать облицовку внутренней ручки замка.
5) В обивке подлокотника есть еще одна заглушка для винта, эту тоже снимайте, поддев отверткой;
6)Сняв заглушку, снимите винт.
7) Есть также винт для крепления обивки двери (иными словами – передний винт), и так сначала декоративную снимите заглушку из этого винта, с помощью отвертки. Эта заглушку не нужно полностью снимать, а то оборвется, так как соединена с обвивкой перемычкой.
8) Теперь можно вывернуть этот винт с отверткой.
9)Аналогично следует вывернуть задний винт, который используется для крепления обивки двери.
10)Далее поддев отверткой нужно снимать еще одну заглушку, только эта заглушка накладки опоры наружного зеркала заднего вида;
11) В картинке показана как это сделать;
12) В накладке опоры зеркала заднего вида есть один винт, его нужно вывернуть;
13) После этого уже можете снять накладку;
14) Теперь необходимо отсоединить обивку от панели двери, для этого берите в руки пластмассовые держатели, и с помощью усилие снимите обивку;
15) Но перед этим следует с внутренней стороны обивки отсоединить проводы идущей от блока, управляющий стеклоподъемники. После этого можете снимать обивку.
Ниже картинка обивки двери. Как мы видим у обивки есть восемь пластмассовые держатели, этим обивка прикреплена к панели двери. Если там есть сломанные держатели, замените их новыми.
16) У кронштейна для прикрепления подлокотника есть 2 винта, если это нужно, то выверните их;
17)Теперь можно снимать кронштейн;
18)Если хотите заглянуть внутри двери (там уже находятся узлы арматуры двери), то Вам нужно просто отклеить полиэтиленовую влагозащитную пленку от панели двери;
19)Для установки обивки двери, повторите эту инструкцию, просто в обратном порядке.
И ещё хочу отметить один момент, если у вас автомобиль Hyundai или KIA, то есть интересный ресурс, где вы можете приобрести автосканер, который подготовлен именно для этих автомобилей. Стоит только подключить его к разъёму ОБД-2 и вся информация об авто у вас как на ладони.
Как снять обшивку водительской двери хендай матрикс
17.12 Снятие и установка на место внутренней обшивки дверей
Снятие и установка на место внутренней обшивки дверей
ПОРЯДОК ВЫПОЛНЕНИЯ
| 1. Отсоедините отрицательный провод батареи и уберите его в сторону от клеммы. | |
| 2. Снимите винт крепления 2-цветной лампочки освещения салона при открывании двери на краю двери. Снимите линзы, отсоединив ведущий край от задней части кармана дверей. |   |
| 3. Снимите крепежный винт с кожуха лампочки освещения салона при открывании двери. |  |
| 4. Если снимается панель обшивки двери водителя, с помощью отвертки с плоским жалом, выковырните выключатель открывания крышки багажника / двери задка. Отсоедините электрический разъем и промаркируйте провода на стороне жгута для облегчения процедуры установки на место. |   |
| 5. Выковырните пластиковую панель выключателя непосредственно под внутренней ручкой двери. На водительской двери, на панели, установлен выключатель электрических приводов зеркал, на обеих задних дверях, на панелях установлены выключатели электрического привода стекол (на передней пассажирской двери установлена глухая панель). |   |
| 6. Снимите винт под панелью выключателя и снимите ободок ручки двери. |  |
| 7. Выковырните пластиковые крышки в верхней и нижней части захватной ручки двери, затем, удалив крепежные винты снимите ручку. Обратите внимание, что на поздних моделях захватная ручка остается присоединенной к дверной панели, однако установочные винты должны быть сняты. |  |
| 8. Удалите пластиковые крышки на обоих концах дверного кармана, затем ослабьте и снимите винты. Обратите внимание, что эти винты, на самом деле, крепят внутреннюю обшивку двери к корпусу двери, сам карман, при этом, остается присоединенным к панели. |  |
| 9. С помощью инструмента с широким плоским лезвием (такой как филировочный нож), обернутым поливинилхлоридной лентой, извлеките вжимаемые шпилечные фиксаторы, крепящие наружный обод панели. Вставляйте инструмент с одной из сторон каждого фиксатора между панелью обшивки двери и дверью и осторожно приподнимайте панель до тех пор, пока фиксатор не отсоединится. (При установке панели на место, шпилечные фиксаторы, после совмещения со своими посадочными отверстиями, просто вжимаются внутрь этих отверстий). | |
| 10. Снимите панель с двери, извлекая отделочную полосу из оконного проема и продевая кнопку открывания замка через отверстие в верхней части панели. |  |
Установка на место
Установка панели на место производится в порядке, обратном порядку снятия.
Процедура снятия панели внутренней обшивки задней двери, практически аналогична процедуре, описанной для передних дверей, за исключением того, что на поздних моделях внутрь панели вставлен вентилятор обдува стекол, во избежание их запотевания; при снятии панели не забудьте отсоединить электрический разъем вентилятора.
Снятие обивки передней двери Hyundai
Представляю небольшую инструкцию по снятию и установке обивки передней двери. Для этого вам понадобится всего лишь отвертка с плоским и крестообразным лезвиями. Детали очень легко поцарапать, по этому можете использовать изоляционную ленту, и этим обернуть лезвие отвертки.
И так приступим к делу.
1) Первым делом нужно отсоединить минус идущей от аккумуляторной батареи, т.е. провод идущей от клеммы аккумулятора.
2) Поддев отверткой, нужно откинуть в сторону декоративную заглушку винта, который нужен для крепления облицовки к внутренней ручки замка. Но имейте ввиду, что заглушку полностью не сниматься, так как она соединена с облицовкой перемычкой.
3) Далее с отверткой выверните винт, который одновременно укрепляет внутреннюю ручку замка и ее облицовку;
4) Затем снимайте облицовку. На картинке показано как снимать облицовку внутренней ручки замка.
5) В обивке подлокотника есть еще одна заглушка для винта, эту тоже снимайте, поддев отверткой;
6)Сняв заглушку, снимите винт.
7) Есть также винт для крепления обивки двери (иными словами – передний винт), и так сначала декоративную снимите заглушку из этого винта, с помощью отвертки. Эта заглушку не нужно полностью снимать, а то оборвется, так как соединена с обвивкой перемычкой.
8) Теперь можно вывернуть этот винт с отверткой.
9)Аналогично следует вывернуть задний винт, который используется для крепления обивки двери.
10)Далее поддев отверткой нужно снимать еще одну заглушку, только эта заглушка накладки опоры наружного зеркала заднего вида;
11) В картинке показана как это сделать;
12) В накладке опоры зеркала заднего вида есть один винт, его нужно вывернуть;
13) После этого уже можете снять накладку;
14) Теперь необходимо отсоединить обивку от панели двери, для этого берите в руки пластмассовые держатели, и с помощью усилие снимите обивку;
15) Но перед этим следует с внутренней стороны обивки отсоединить проводы идущей от блока, управляющий стеклоподъемники. После этого можете снимать обивку.
Ниже картинка обивки двери. Как мы видим у обивки есть восемь пластмассовые держатели, этим обивка прикреплена к панели двери. Если там есть сломанные держатели, замените их новыми.
16) У кронштейна для прикрепления подлокотника есть 2 винта, если это нужно, то выверните их;
17)Теперь можно снимать кронштейн;
18)Если хотите заглянуть внутри двери (там уже находятся узлы арматуры двери), то Вам нужно просто отклеить полиэтиленовую влагозащитную пленку от панели двери;
19)Для установки обивки двери, повторите эту инструкцию, просто в обратном порядке.
И ещё хочу отметить один момент, если у вас автомобиль Hyundai или KIA, то есть интересный ресурс, где вы можете приобрести автосканер, который подготовлен именно для этих автомобилей. Стоит только подключить его к разъёму ОБД-2 и вся информация об авто у вас как на ладони.
Снятие и установка передней двери Hyundai Matrix
Инструметы:
Снятие обивки
1. Ослабьте винт крепления внутренней ручки двери и отсоедините ее.
2. Ослабьтесь винты крепления боковой панели двери.
3. С помощью съемника снимите боковую панель.
4. С помощью отвертки отсоедините обивку передней двери.
Снятие стекла и стеклоподъемника
5. Нажатием на переключатель стеклоподъемника осторожно опустите стекло так, чтобы в проеме короба двери оказались 2 болта крепления стекла, и отверните болты.
6. Выведите стекло из уплотнителя и осторожно выньте из проема.
7. Разъедините разъем электродвигателя стеклоподъемника.
8. Снимите стеклоподъемник в сборе, отвернув гайки крепления механизма стеклоподъемника (4ЕА) и гайки крепления электродвигателя (ЗЕА).
9. Снимите передний желобок, отвернув гайки крепления (2ЕА).
10. Отверните винты крепления замка.
11. Снимите монтажные болты ограничителя открывания передней двери (2EA).
12. Снимите передние монтажные болты дверной петли и отсоедините соединитель.
13. Снимите переднюю дверь.
Установка
14. Установите двери в порядке, обратном снятию.
В статье не хватает:
Снятие и установка панелей внутренней обивки дверей Hyundai Matrix
Инструменты:
Снятие панелей с передних дверей
1. Откройте дверь и приблизительно на две трети опустите оконное стекло. Отсоедините отрицательный провод от батареи.
2. Вытяните кнопку выключения замка, затем при помощи маленькой отвертки отожмите стопорный язычок и окончательно снимите кнопку.
3. На моделях с ручным приводом стеклоподъемников снимите ручку управления со своего шпинделя, как это описано здесь. Затем снимите облицовочную пластину.
4. Выверните винт, расположенный в нижнем заднем конце облицовки внутренней ручки двери.
5. Аккуратно поддев плоской отверткой, снимите с ручки облицовочную панель. При соответствующей комплектации, оттяните панель внутренней обивки от дверной рамы и отсоедините контактные разъемы электропроводки привода стеклоподъемника/дверного зеркала заднего вида. Если дверные зеркала оборудованы ручным приводом, снимите с панели внутренней обивки декоративную отделку приводного механизма.
6. Выверните два нижних винта крепления подлокотника.
7. Через отверстие в дверной ручке выверните верхний винт крепления подлокотника.
Внимание:
Внутренняя ручка является частью конструкции подлокотника.
8. Выверните винта крепления панели внутренней обивки, расположенный с передней стороны отверстия внутренней ручки.
9. Аккуратно поддев плоской отверткой, снимите панель крышки громкоговорителя.
10. Выверните три винта крепления панели внутренней обивки, расположенных вокруг динамика громкоговорителя.
11. Поддевая подходящим вильчатым инструментом, отпустите расположенные по периметру двери фиксаторы и снимите панель внутренней обивки.
Примечания:
Не забудьте отсоединить электропроводку от громкоговорителя.
12. Если имеется необходимость в снятии пластмассового уплотнительного экрана, придется предварительно демонтировать внутреннюю ручку и, при соответствующей комплектации, блок управления электроприводом стеклоподъемника:
а) Блок управления электроприводом стеклоподъемника крепится двумя винтами, используемыми также для фиксации колодки контактных разъемов электропроводки. Отсоедините электропроводку, затем выверните винты и снимите блок;
б) Высвободите контактные разъемы из колодки и снимите последнюю;
в) На моделях, оборудованных противоугонной сигнализацией, отсоедините контактный разъем электропроводки датчика слежения (датчик вмонтирован в декоративную панель отделки дверного зеркала).
13. Аккуратно отделите уплотнительный экран от дверной рамы.
Внимание:
Если вы не планируете заменить экран, постарайтесь не повредить пленку.
14. При снятии экрана пропустите жгуты электропроводки сквозь проходные отверстия в нем.
Снятие панелей с задних дверей
1. Отсоедините отрицательный провод от батареи.
2. Откройте дверь.
3. Выполните процедуры, описанные в подразделе «Снятие панелей с передних дверей«, с 2 по 11 пункт.
4. При необходимости снятия пластмассового уплотнительного экрана сначала отпустите фиксаторы крепления на двери опорного кронштейна электропроводки.
Установка
1. Установка производится в обратном порядке. Обратите внимание на следующие моменты:
а) Замените поврежденные в процессе демонтажа панели внутренней обивки крепежные фиксаторы;
б) Удостоверьтесь, чтобы стяжной винт исполнительного штока дверного замка после установки внутренней ручки был затянут;
в) При установке кнопки выключения замка сперва закройте дверь и удостоверьтесь, что исполнительный шток выключателя находится в своем нижнем положении. Переведите стопорный язычок в нижнее из двух отверстий, затем плотно посадите кнопку на конец штока (до щелчка), — стопорный язычок при этом должен оказаться в верхнем отверстии.
В статье не хватает:
