Замена задней левой двери и аксессуары

Как было написано ранее — я приобрёл дверь с разбора. Фраза описывающая это всё: лучше целая дверь с разбора, чем бесплатно сделанная родная.
Была успешно сдана досрочная сессия и начался мой отдых на скалах. Первым делом это замена двери. Можно начинать повествование. Для начала новую дверь тщательно моем. Внутри, снаружи. Вымываем всё. Теперь она почти идеальная.

Проходим с упорством обезжиривателем — удаляем все пятна, битумные особенно. Потом полировка чудо-крэмом. И у нас дверь как новая.
Но вот беда! Окошки-то тонировкой отличаются. Так вот, я их поменял.
Далее кропотливый процесс разборки, который ничего трудного, кроме запоминания последовательности, не представляет.

Последовательность:
-снимаем обшивку;
-отщёлкиваем всё клипсообразное (провода имеют много таких креплений);
-откручиваем моторчик стеклоподъёмника;
-откручиваем каркас крепления стеклоподъёмника;
-снимаем стеклоподъёмник (предварительно открутив стекло от него);
-вынимаем всё что открутили;
-раскручиваем форточку и держатель направляющей стекла что бы извлечь стекло с форточкой;
-снимаем замок: там где шурупы, а где клипсы. Ну и сам замок на трёх диких болтах.
Что бы снять дверь заднюю:
-снимаем боковую обшивку, где ремень безопасности;
-там сверху две гайки и снизу аналогично (на 10);
-открутить гайки (осторожно! могут упасть под пол), сперва открутив ограничителя гайки;
-снять дверь.

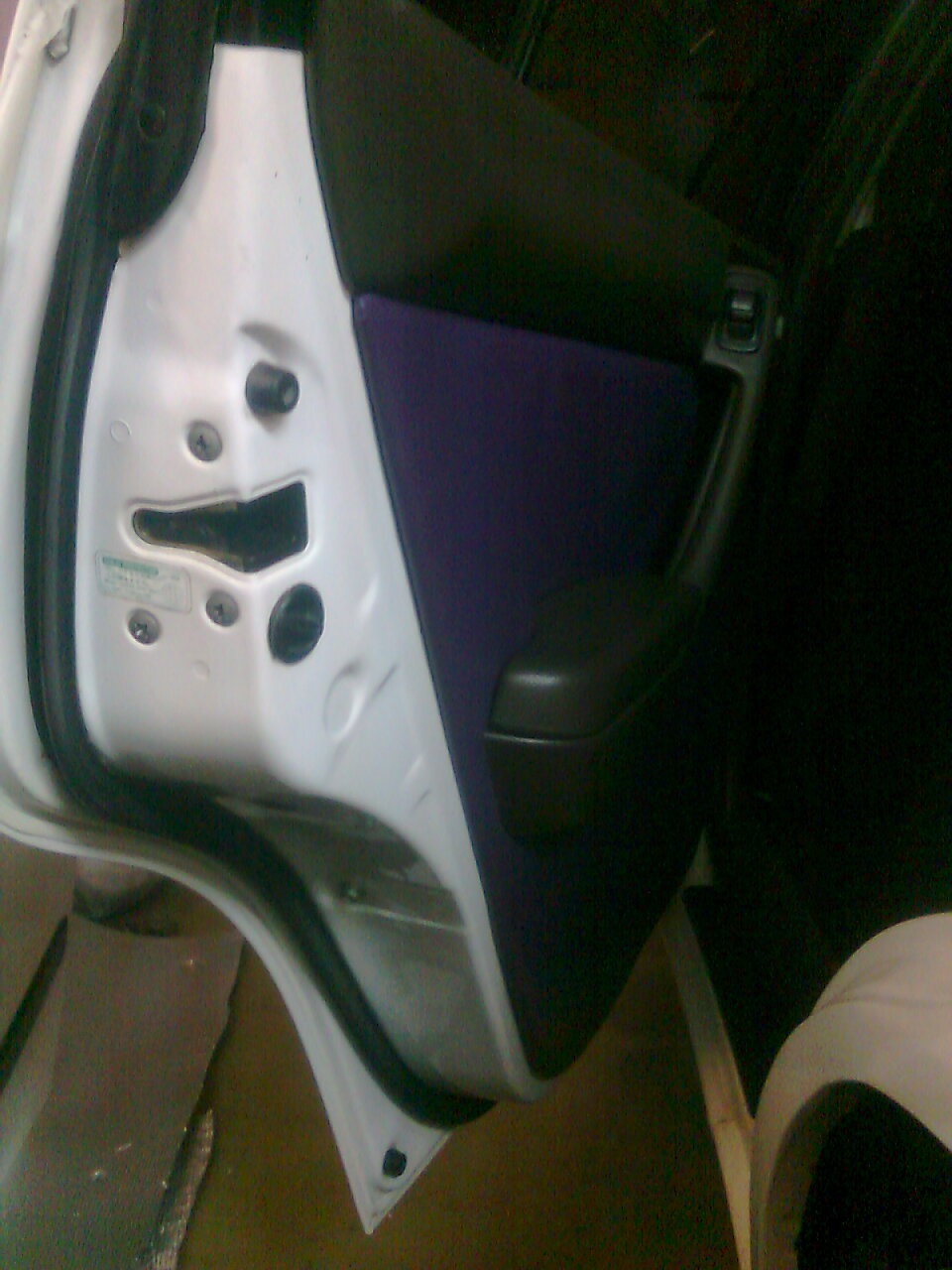

В принципе всё было не так уж и трудно в плане перекидывания одного в другое. Теперь имеется свежая и можно сказать идеальная дверь.

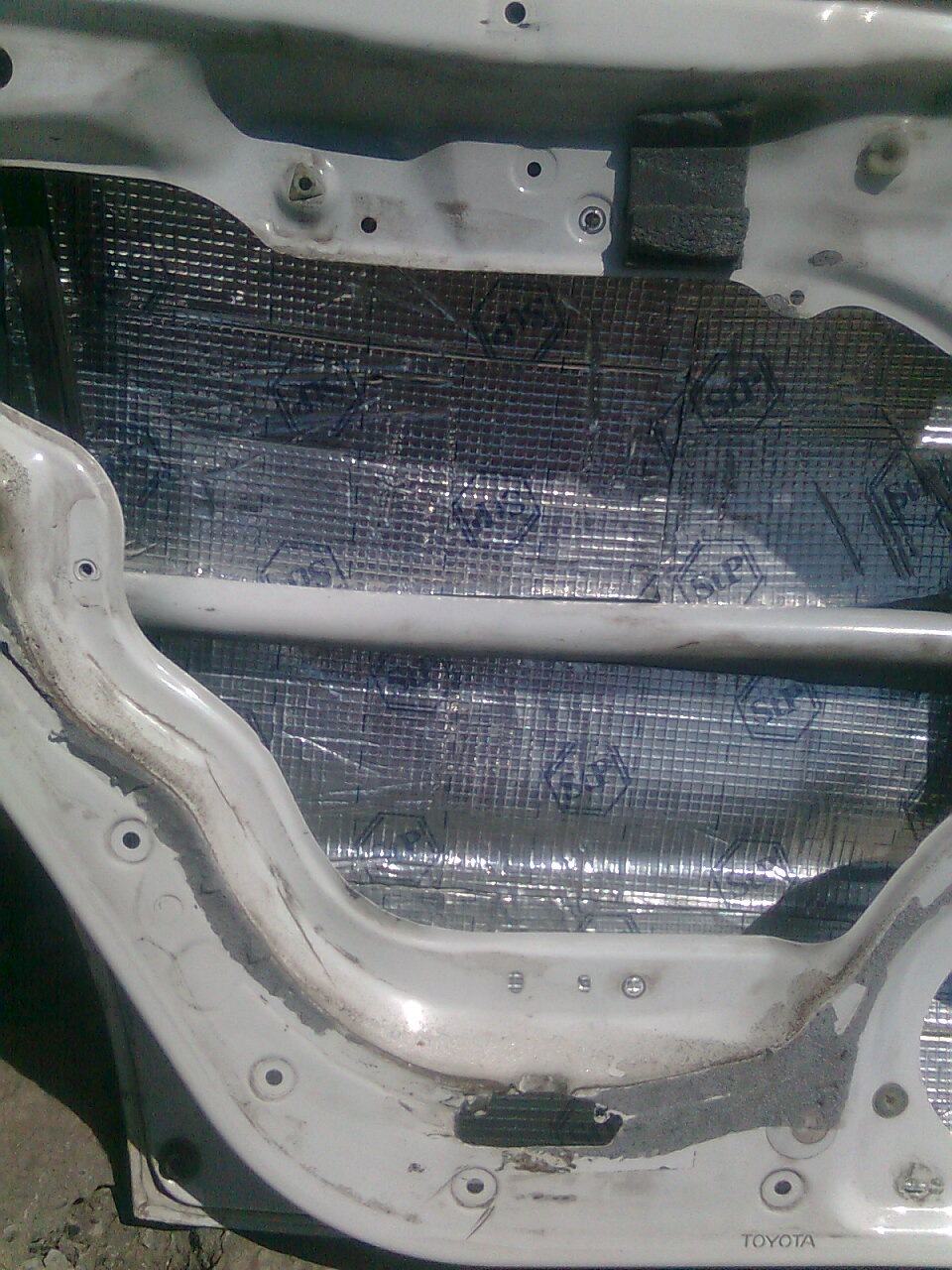

Дополнительно, так же была установлена шумо-вибро изоляция. Она представляет собой ныне слой вибропласта и слой сплена (классически у меня).

Довольно ловко и на удивление успешно был установлен замок обратно при сборке. Думал будет сложно, но расс — и всё само собой на местах.
Дверь что снимать, что ставить — надо второго человека, иначе ничего хорошего не выйдет.
И да — у меня упала одна гайка под пол. С магнитом теперь надо будет её доставать оттуда.
Так же заменил концевик капота и вскоре заменю тросик багажника.

Тросик он хоть и деланный, но зато рабочий будет. Так же надо задние спинки перешивать и ставить. Хочу как в EXSaloon’е что бы.
Дискасс об спинках тут: coronaclub — «замена задней сидухи»
Кому заднюю дверь надо цвета 040 (Super white) на t190 кузов — обращайтесь. С виброизоляцией!

Надеюсь, что был полезен данной информацией.

Источник

Разбор обшивки двери Тойота Премио 260 кузов

Для просмотра онлайн кликните на видео ⤵

Снятие обшивки двери Toyota Corona PremioПодробнее

Шумоизоляция дверей Toyota Allion в уровне Премиум. АвтоШум.Подробнее

Решил обтянуть кожей дверные карты на ТОЙОТЕ АЛЛИОН и что из этого вышло. Подробнее

Как разобрать переднюю, заднюю дверь и поворотку на Тойота премио.Подробнее

TEYES SPRO+ андроид магнитола TOYOTA PREMIO: Обзор 2021Подробнее

Снятие (разбор) дверной карты/обшивки двери Toyota Camry (2021)Подробнее

Как снять обшивку двери ТойотаПодробнее

Toyota Premio ZRT260 и Toyota Allion ZRT260💥Все еще актуальны?🤔 Зачем их обновили?😱Подробнее

Как снять торпеду за 5 минут / Toyota Allion / Японцы делают вещиПодробнее

разборка обшивки передней двери на Toyota Corolla 2008г.Подробнее

Тойота Камри, как снять обшивку двери.Подробнее

Устраняем сверчки под панелью. Toyota Premio 1zzПодробнее

Калибруем вариатор на Toyota AlionПодробнее

разборка обшивки передней двери на Toyota HighlanderПодробнее

Toyota Corolla. Снятие дверных панелей и Оклейка экокожей.Подробнее

TOYOTA PREMIO в разборПодробнее

Как разобрать водительскую дверь тойота wishПодробнее

Источник

Как разобрать дверь тойоты корона премио

Toyota Corona Premio. Руководство — часть 76

12. Снимите электродвигатель стек

а) Подайте напряжение от аккумуля

торной батареи на выводы разъема

б) Отверните 3 винта и снимите элек

13. Отсоедините внутреннюю тягу от

крывания двери от дверного замка (1).

14. При помощи специнструмента

снимите соединительный кронштейн и

отсоедините внутреннюю запорную

тягу замка от дверного замка (2).

15. Отсоедините разъем и зажим, от

верните 3 винта и снимите дверной

16. Снимите внешнюю ручку открыва

а) Снимите заглушку и крышку.

б) Отверните 2 болта и снимите

внешнюю ручку открывания двери.

1. Моменты затяжки болтов указаны на

сборочном рисунке «Задняя боковая

2. Сборка задней боковой двери произ

водится в порядке, обратном разборке,

с учетом следующего:

а) Перед установкой механизма

стеклоподъемника и дверного замка

нанесите консистентную смазку в

места, показанные стрелками на

сборочном рисунке «Задняя боковая

б) Установите крышку технологиче

ского отверстия при помощи клея и

заклейте отверстие липкой лентой,

как показано на рисунке.

Задняя боковая дверь. 1 — стекло двери, 2 — заднее боковое стекло, 3 — уп

лотнитель заднего бокового стекла, 4 — уплотнитель стекла двери, 5 — на

правляющая стекла двери, 6 — внешняя ручка открывания двери,

7 — крышка, 8 — заглушка, 9 — механизм стеклоподъемника, 10 — электродви

гатель стеклоподъемника, 11 — внутренняя запорная тяга замка, 12 — со

единительный кронштейн, 13 — внутренняя тяга открывания двери,

14 — дверной замок, 15 — клей, 16 — крышка технологического отверстия,

17 — внутренняя ручка открывания двери, 18 — отделочная панель двери,

19 — подлокотник, 20 — панель управления стеклоподъемником.

Снятие и установка

Примечание: установку молдингов про

водите в порядке, обратном снятию.

4. Снимите молдинг передней двери.

а) Заклейте липкой лентой панель

двери, как показано на рисунке.

б) При помощи специнструмента

снимите молдинг передней двери,

как показано на рисунке.

1 — внутренняя крышка бокового

Как разобрать дверь тойоты корона премио

Toyota Corona Premio. Руководство — часть 77

2. Снимите дополнительную цен

тральную отделку панели приборов.

3. Снимите центральную отделку па

а) Отверните 2 винта.

б) При помощи скребка отсоедините

в) Отсоедините разъем и снимите

центральную отделку панели при

4. Отверните 4 винта, отсоедините

разъем и снимите магнитолу.

5. Отверните 3 винта, отсоедините

разъем и снимите комбинацию прибо

6. Отверните 2 винта и снимите рычаг

привода замка капота.

7. Отверните 2 винта, отсоедините

фиксаторы и снимите нижнюю отделку

панели приборов со стороны водителя.

8. Снимите площадку для отдыха ноги.

9. Отверните 2 пистона и снимите ве

Снятие и установка панели приборов. 1 — панель приборов, 2 — отделка

передней стойки, 3 — уплотнитель передней двери, 4 — комбинация прибо

ров, 5 — центральная отделка панели приборов, 6 — дополнительная цен

тральная отделка панели приборов, 7 — подушка безопасности пассажира,

8 — магнитола, 9 — панель управления кондиционером и отопителем

(кнопочный тип управления), 10 — панель управления кондиционером и

отопителем (рычажный тип управления), 11 — кожух рулевой колонки,

12 — комбинированный переключатель, 13 — рулевое колесо, 14 — накладка

рулевого колеса, 15 — вещевой ящик, 16 — площадка для отдыха ноги,

17 — передняя пепельница, 18 — рукоятка рычага переключения передач,

19 — отделка центральной консоли, 20 — отделка отверстия рычага стоя

ночного тормоза, 21 — днище ящика центральной консоли, 22 — держатель

компакт-дисков, 23 — нижняя отделка панели приборов со стороны води

теля, 24 — рычаг привода замка капота, 25 — передняя боковая отделка са

лона, 26 — отделка порога передней двери, 27 — левое переднее сиденье.

Как разобрать дверь тойоты корона премио

1. Проверьте проводимость между

выводами » 1 » и «2» разъема выключа

3. Проверьте правильность установки

датчика частоты вращения колеса и со

ответствие момента затяжки болта кре

пления датчика допустимому значению.

Момент затяжки 8 Нм

4. Проверьте ротор датчика на отсут

ствие царапин, трещин, деформации

или отсутствия зубцов.

При нажатой педали проводимость

должна быть, при отпущенной педали

проводимости быть не должно. В про

тивном случае замените выключатель

Датчики частоты вращения

1. Измерьте сопротивление между

выводами разъема каждого датчика.

сопротивление 0,6 — 2,2 кОм

Снятие датчика частоты вращения

Датчики частоты вращения

1. Измерьте сопротивление между

выводами разъема датчика.
Номинальное сопротивление:

Если значение не соответствует но

минальному, то замените датчик.

2. Проверьте отсутствие проводимо

сти между каждым из выводов и кор

пусом датчика. Если имеется прово

димость, то замените датчик.

Снятие датчика частоты вращения

заднего колеса (модели 2WD).

Снятие датчика частоты вращения

заднего колеса (модели 4WD).

Если значение не соответствует но

минальному, то замените датчик.

2. Проверьте отсутствие проводимо

сти между каждым из выводов и кор

пусом датчика. Если проводимость

есть, то замените датчик.

3. Проверьте правильность установки

датчика и соответствие момента затяж

ки болта крепления датчика допусти

мому значению.
Момент затяжки

4. Проверьте ротор датчика на нали

чие царапин, трещин, деформации

или отсутствия зубцов.

При снятии и установке руководствуй

тесь сборочным рисунком «Снятие дат

Снятие гидравлического блока системы ABS (модели с 12.1997 г.). 1 — гид

равлический блок системы ABS в сборе с кронштейном, 2 — крышка воз

душного фильтра, 3 — гидравлический блок, 4 — кронштейн крепления гид

Снятие датчика замедления. 1 — от

делка отверстия рычага стояночно

го тормоза, 2 — отделка центральной
