Начнем с передних дверей:
Снимаем заглушку под ручкой открывания:
Снимаем накладку с кнопками управления:
Снимаем накладку подлокотника:
Откручиваем два самореза и болт, показаны стрелками:
Затем, если есть инструмент для разборки, то работаем им как рычагом. Если нет, тогда беремся за низ карты двери и осторожным рывком отщелкиваем пистоны. Лучше начать с дальнего от динамика нижнего угла.
Передвигаясь по периметру карты, отсоединяем все пистоны. Сильно не беспокойтесь, пистоны многоразовые, я не сломал ни одного.
Далее, поднимаем карту двери и отводим на себя. Отщелкиваем пластмассовый уголок (он держится на синем пистоне и имеет отличную от других форму, не забываем про это) Отсоединяем поводки тросиков отрывания и отсоединяем эл.разъемы.
Далее, убираем с карты двери все пистоны и кладем их подальше. Тут вот какое дело, хоть один пистон, да останется в металле двери. В этом случае очень поможет инструмент о котором я говорил выше.
Сняли обшиву, перед нами открывается вот такая картина:
Снимаем заглушки с отверстий показанных стрелками, присоединяем кнопку управления стеклоподъемником и с ее помощью опускаем стекло до тех пор, пока в отверстиях под снятыми заглушками не появятся болты:
Дальнейшие действия надо выполнять вдвоем. Пока один откручивает эти болты, второй человек придерживает стекло и затем руками поднимает его в верх до упора. Затем стекло с помощью отверток, или чего нибудь подходящего, стопорим в верхнем положении:
Откручиваем болты обозначенные зелеными стрелками и не трогаем те, которые показаны красными:
Отсоединяем эту большую пластмассовую деталь и отводим в сторону. Перед нами открывается фронт работы с полным наличием отсутствия хоть чего то напоминающего вибродемпфер.
Поверх него клеил Комфорт6:
Внутренняя стенка прикатана М2. Пластмассовую середину сначала оклеил с наружной стороны, потом заманавшись вырезать куски между ребер жесткости, плюнул и на второй двери закатал эту деталюху с внутренней стороны, так проще:
Собираем дверь в следующем порядке:
Ставим на место пластиковую середину, опускаем стекло и через отверстия закручиваем болты крепления стекла. Лепим заглушки на место.
Затем всю дверь заклеиваем Комфорт3:
Далее, берем карту двери и от греха подальше, чтобы чего не поцарапать, идем домой. Обшивка с обратной стороны выглядит так:
Снял этот искусственный войлок. Кстати, внешне он выглядит так, как будто кто то злой специально исполосовал его ножом, короче, он весь в дырах. Какую функцию должен выполнять этот дуршлаг для меня так и осталось загадкой.
Карту двери прикатал М2:
С ними проще, обшивка снимается так же, как на передних дверях. Далее, чтобы не повторяться, просто покажу на картинках:
Сняли, теперь убираем с двери пленку, обезжириваем по той же технологии и клеим. На внешнюю сторону двери М3 и Комфорт6. На внутреннюю М2 и Комфорт3.
Уточню, большие технологические отверстия я заклеивал наглухо М3, поэтому этого материала ушло больше, чем на передние двери.
Далее опять фото:
Как снять обшивку задней двери Nissan Murano II
Процесс съема обшивки:
1. Снимаем 4 пистона:
Продавливаем центральную часть пистона пальцем.
Вот что должно получиться
Вынимаем пистоны.
2. Снимаем плафоны со стороны салона и отщелкиваем коннекторы. С ними нет никаких проблем — снимаются и ставятся довольно легко.
3. Снимаем ручку и кнопку электропривода багажника (либо две ручки). Слегка поддеваем отверткой.
От кнопки электропривода нужно отсоединить коннектор (делается очень просто).
4. Наживляем панель отверткой:
Проще начать с небольшой щели в районе фары справа или слева.
Снимать проще со стороны замка и двигаться к стеклу.
Снимается обшивка с пистонов достаточно легко.
Внутренняя часть панели.
В уголках со стороны стекла плоские пистоны. С ними самую малость сложнее, но если открепить все остальные пистоны, то проблем возникнуть не должно.
Так выглядит дверь со снятой панелью
Так крепятся лампочки подсветки заднего номерного знака. Крепление очень похоже на крепление передних габаритов.
Шумоизоляция дверных карт Nissan Murano
Проблема распространения шумов в салоне автомобиля актуальна для всех, без исключений. Даже если вы уверены
Двери транспортного средства Nissan Murano с 2008 года (+ рестайлинг 2011 года)
3. Двери транспортного средства
Передние двери транспортного средства
Общее устройство передних дверей
Пунктирной окружностью обозначены крепежные клипсы, а пунктирным треугольником – крепежные фиксаторы.
Снятие и установка декоративных панелей передней двери транспортного средства
Снятие декоративных панелей
При снятии декоративных панелей с передней двери транспортного средства может возникнуть необходимость применения отвертки. Поэтому, дабы не повредить декоративные панели и лакокрасочные покрытия при случайном соскальзывании отвертки, рекомендуется последнюю обернуть тканью или иным защитным материалом.
1. Полностью опустить стекло передней двери.
2. Используя специализированный инструмент (А) снять декоративную накладку (1) внутренней ручки дверного замка (пунктирным треугольником обозначены крепежные фиксаторы).
3. Используя специализированный инструмент (А) открутить крепежный болт (В) внутренней декоративной панели ручки дверного замка.
4. Используя специализированный инструмент (А) снять декоративную панель кнопок управления стеклоподъемниками (1) (пунктирным треугольником обозначены крепежные фиксаторы).
5. Разъединить соединительные разъемы жгутов электропроводки кнопок управления зеркалами заднего вида и стеклоподъемником, а затем переместить их в сторону так, чтобы они не мешали проведению разборочно-сборочных работ.
6. Используя специализированный инструмент (А) открутить крепежный болт (В) декоративной панели.
7. Используя специализированный инструмент (А) снять декоративную панель подлокотника (1) (пунктирным треугольником обозначены крепежные фиксаторы).
8. Используя специализированный инструмент (А) открутить крепежный болт (В) декоративной панели передней двери.
9. Используя специализированный инструмент (А) снять фонарь освещения подножки (1) транспортного средства (пунктирным треугольником обозначены крепежные фиксаторы).
10. Используя специализированный инструмент (А) снять декоративную панель кнопки запоминания положения передних (1) и задних (2) сидений. Разъединить соединительные разъемы жгутов электропроводки от кнопок управления и переместить их в сторону так, чтобы они не мешали проведению разборочно-сборочных работ (пунктирным треугольником обозначены крепежные фиксаторы).
11. Вставить специализированный инструмент (А) между дверью и декоративной панелью (1), а затем извлечь клипсы (пунктирной окружностью обозначены клипсы).
12. Отделить декоративную панель от двери транспортного средства.
13. Отсоединить трос (1) кнопки и трос (2) ручки отпирания дверного замка от замка (3).
14. Снять декоративную панель с передней двери транспортного средства.
15. Извлечь руку отпирания дверного замка из декоративной панели.
Установка декоративных панелей
Установку декоративных панелей передних дверей производить в последовательности обратной снятию, при этом необходимо соблюдать следующие примечания:
Задние двери транспортного средства
Общее устройство задних дверей
Пунктирной окружностью обозначены крепежные клипсы, а пунктирным треугольником – крепежные фиксаторы.
Снятие и установка декоративных панелей задней двери транспортного средства
Снятие декоративных панелей
При снятии декоративных панелей с задней двери транспортного средства может возникнуть необходимость применения отвертки. Поэтому, дабы не повредить декоративные панели и лакокрасочные покрытия при случайном соскальзывании отвертки, рекомендуется последнюю обернуть тканью или иным защитным материалом.
1. Полностью опустить стекло задней двери.
2. Используя специализированный инструмент (А) снять декоративную накладку (1) внутренней ручки дверного замка (пунктирным треугольником обозначены крепежные фиксаторы) (см. рис. выше).
3. Используя специализированный инструмент (А) открутить крепежный болт (В) внутренней декоративной панели ручки дверного замка (см. рис. выше).
4. Используя специализированный инструмент (А) снять декоративную панель кнопки управления стеклоподъемником (1) (пунктирным треугольником обозначены крепежные фиксаторы).
5. Разъединить соединительные разъемы жгута электропроводки кнопки управления стеклоподъемником, а затем переместить его в сторону так, чтобы он не мешали проведению разборочно-сборочных работ.
6. Используя специализированный инструмент (А) открутить крепежный болт (В) декоративной панели (см. рис. выше).
7. Используя специализированный инструмент (А) снять декоративную панель подлокотника (1) (пунктирным треугольником обозначены крепежные фиксаторы) (см. рис. выше).
8. Используя специализированный инструмент (А) открутить крепежный болт (В) декоративной панели передней двери (см. рис. выше).
9. Используя специализированный инструмент (А) снять декоративную панель кнопки запоминания положения передних (1) и задних (2) сидений. Разъединить соединительные разъемы жгутов электропроводки от кнопок управления и переместить их в сторону так, чтобы они не мешали проведению разборочно-сборочных работ (пунктирным треугольником обозначены крепежные фиксаторы) (см. рис. выше).
10. Вставить специализированный инструмент (А) между дверью и декоративной панелью (1), а затем извлечь клипсы (пунктирной окружностью обозначены клипсы).
11. Отделить декоративную панель от двери транспортного средства.
12. Отсоединить трос (1) кнопки и трос (2) ручки отпирания дверного замка от замка (3) (см. рис. выше).
13. Снять декоративную панель с задней двери транспортного средства.
14. Извлечь руку отпирания дверного замка из декоративной панели.
Установка декоративных панелей
Установку декоративных панелей задних дверей производить в последовательности обратной снятию, при этом необходимо соблюдать следующие примечания:
Замена двери
Всем привет. Выходные выдались солнечными и теплыми и я решил их провести с пользой. Решил поменять заднюю левую дверь, которую мне помял мужик на паджерике, сдавая задним ходом на парковке… Мурыч же маленький и не заметный))) или мужик не дружит с зеркалами заднего вида)

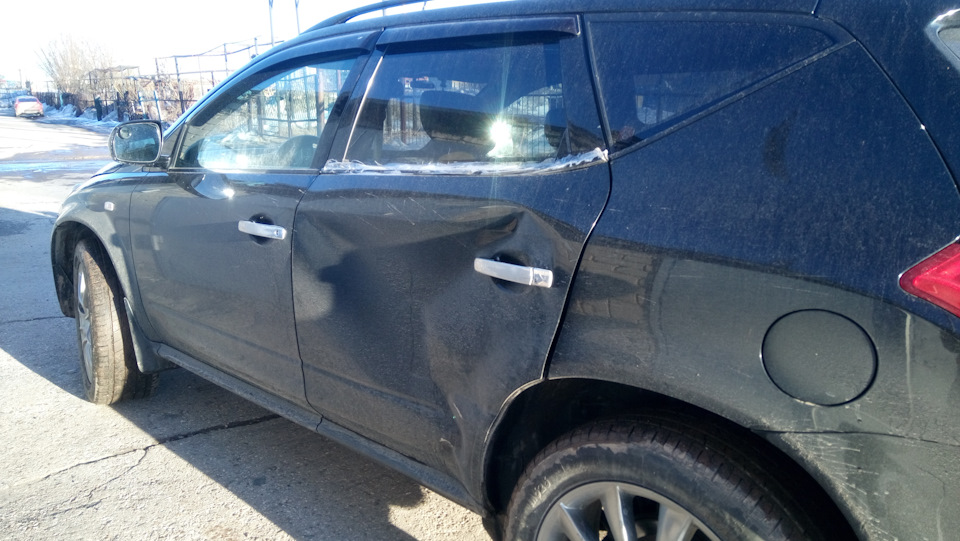

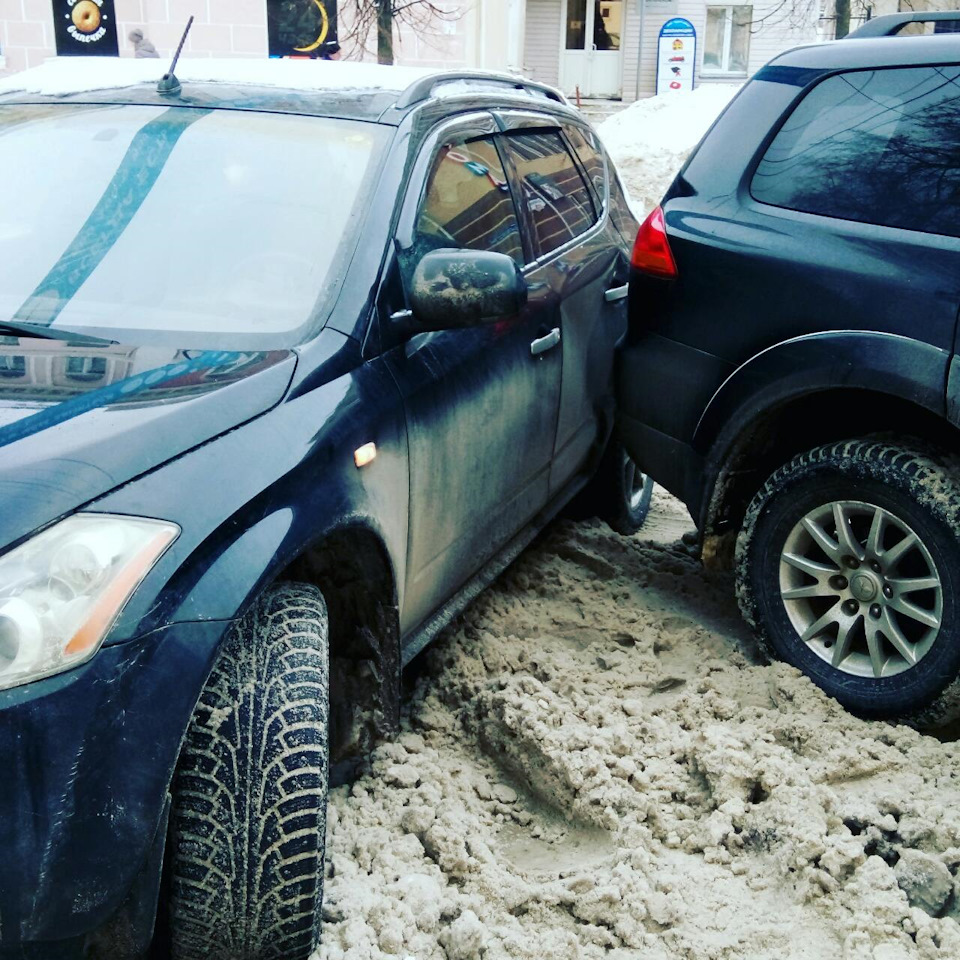

ДТП произошло еще зимой, но уже тогда решил, что вмятина на скорость не влияет и отложил ремонт до весны, чтобы можно было самому повозиться в гараже.
Обратился в страховую, ожидал что выплатят тыр 15, но был приятно удивлен, выплатили 37 тыр.
После выплаты начал активно шерстить просторы интернета в поисках двери. Вариант покупки новой сразу же отпала, к чему тратить немалые деньги когда есть разборки, да и посетила мысль найти дверь в цвет, чтоб поменять и не заморачиваться с покраской, чтобы можно было смело сказать «не бит не крашен» )))
Поиски начались. Просмотрел и обзвонил практически все объявления на авито по Москве и всей России и столкнулся с такой проблемой: либо в хорошем состоянии но не в цвет, либо в цвет но вся потертая и царапанная и один фиг нужно красить, и эти ободранные двери продаются в среднем за 7-9 тыр, а покраска с двух сторон у нас в городе 6тыр, страховка конечно покрывает, но решил продолжить поиски. После недели поисков нашел в Нижнем Новгороде подходящую дверь в цвет и целую за 15 тыр в разборе, чисто за железо, но пока думал ее уже кто то купил. Поиски продолжились и я наткнулся на авторазборку аж в Находке, можно сказать 5 минут «брасом» до Японии))) Связался с продавцом, объяснил ситуацию, сказали есть дверь целиком в сборе в цвет и всего за 5 тыр и оплата сразу же переводом на карту продавца, я насторожился- подозрительно дешево + предоплата + совсем другой край нашей необъятной родины, но от отчаяния решил рискнуть)
На следующий день, после оплаты, дверь отправили транспортной компанией (ТК) и я немного выдохнул, пока не увидел в личном кабинете ТК счет 5700 за доставку, и заволновался еще больше)) Полезли в голову мысли » а вдруг вся мятая приедет».»а вдруг вообще не подойдет и тд».
Три недели ожиданий и дверь приехала)
Как снять обшивку двери ниссан мурано z51
• ПРИВЕСТВИЕ НОВИЧКОВ
• FAQ NISSAN
Начинающий
Группа: Студент
Сообщений: 16
В клубе с: 31.10.2012
Откуда: Екатеринбург
Авто: Мурано z51
Комплектация и откуда Ваше авто: SE
Год выпуска: 2012
V.I.P.
Группа: V.I.P.
Сообщений: 513
Из: юзао
Откуда: Москва
Авто: Murano Z51 рестайл серый, Volvo S60 T4
Комплектация и откуда Ваше авто: LE, Питерская сборка
Год выпуска: 2011
Спасибо сказали: 154 раза
Нечего проверять там, и снимал и клеил и пистоны менял, все за зря. Сама машина мерзко собрана. Сдергивай мет.плашку с блоком стеклоподъемников, потом подлокотник (тяни в верх) там помоему болт на 10 дверь держит, потом снимай пластиковую крышечку в углублении ручки открывания двери, там будет болт на 10. дальше отщелкивай заклепки.
Начинающий
Группа: Студент
Сообщений: 16
В клубе с: 31.10.2012
Откуда: Екатеринбург
Авто: Мурано z51
Комплектация и откуда Ваше авто: SE
Год выпуска: 2012
V.I.P.
Группа: V.I.P.
Сообщений: 513
Из: юзао
Откуда: Москва
Авто: Murano Z51 рестайл серый, Volvo S60 T4
Комплектация и откуда Ваше авто: LE, Питерская сборка
Год выпуска: 2011
Спасибо сказали: 154 раза
Очень много посторинних звуков издают стекла. Щелчки в основном. Пытался победить протяжкой направляющих и крепления стекла, подгибом направляющей уплотнителя стекла, на пол года помогло, потом опять зазвенело. Удачи дружище в нелегкой борьбе)))
Начинающий
Группа: Студент
Сообщений: 16
В клубе с: 31.10.2012
Откуда: Екатеринбург
Авто: Мурано z51
Комплектация и откуда Ваше авто: SE
Год выпуска: 2012
Мурановод
Группа: Бакалавр
Сообщений: 66
Откуда: Краснодар
Авто: OPEL ANTARA
Комплектация и откуда Ваше авто: ENJOY
Год выпуска: 2007
Спасибо сказали: 26 раз
Может замок смазать? Мне тоже казалось, что стойка ремня или внутри двери: http://clubmurano.ru/forum/index.php?showtopic=7352
Начинающий
Группа: Студент
Сообщений: 16
В клубе с: 31.10.2012
Откуда: Екатеринбург
Авто: Мурано z51
Комплектация и откуда Ваше авто: SE
Год выпуска: 2012
Привет, смазал. Там смотрел все. Много элементов. Снимал не только обшивку но внутреннюю обшивку закрывающее отделение с свеклоподъёмным механизмом. Как говорил выше нужно потом аккуратно собрать чтобы стекло правильно встало. В принципе везде прокладки и поролончик, но фишка в том чтобы поролончик правильно лежал везде, если косяк в сборке то естественно скрип. А так скрипеть стало ощутимо меньше. Ну а если поставлю не загубленные мною новые пистоны, то думаю пройдет.
