Замена дверей с правой стороны
Здравствуйте, уважаемые подписчики, читатели и просто мимо проходящие люди. Решил дополнить свой борт журнал, т.к. уже давным давно тут ничего написано не было, что возникло ощущение буд-то бы мой БЖ помер. А вот и нет, исправляюсь и в этой статье опишу как я снимал и устанавливал двери на моей машине, а главное почему пришлось это сделать.
Начнем по-порядку:было это в четверг 27.07.17 еду я себе, значит, по трассе нашей любимой с дачи довольный, набрал черемухи, попутно ее ем, думаю что завтра будет пятница, короче никого не трогаю, вьезжаю в город, смотрю на дорогу и вижу в далеке что какой-то тип из поворота что-то лезет, хочет выскочить и съ****ться во своя си. Ну думаю сейчас может кого-нибудь треснуть. Еду, дальше, едут встречки, передо мной машина, уходит направо, я еду прямо. И тут с правой стороны боковым зрением вижу что в меня летит ху**я в виде мазды. И бам-тресь-тыщ в меня. Ёмое, думаю приехали. Щас наверно пол машины смято. Выхожу, смотрю, потихой вмято, хорошо, что тот лихач нажал на тормоз. Фото:
Выставили знаки, осмотрели место ДТП, вызвали ментов, т.к. до этого момента никто из нас в таких авариях не участвовал. Заняли половину проезжей части.
Первый раз подъехал начальник ГАИ и сказал что ждите ментов, а вообще он бы нам ещё и по рублю штрафа бы выписал за то что заняли проезжую часть…ну да ладно, дождались гаишников, они оформили нам дтп, очень долго оформляли, но в конце концов отпустили, сказали ехать в росгосстрах. На следующий день поехал туда, оформил документы, и назначили встречу с оценщиком.
Скажу сразу, работа росгосстраха не организованная и оценщик не приехал, пришлось даже самому ехать к нему в соседний Дальнереченск, чтобы дело не затягивать в долгий узел. Затем он опоздал, мол, необходимо предупреждать что приедете заранее (странно, до этого уже договорились на время моего приезда). Оценщик сделал фото, акт, все как положено. Сразу решил ремонтом не делать, т.к. бывает страховщики еще могу запросить фото.
Месяц ожидания, вышло меньше месяца. Выплату сделали, начал искать двери (водительскую, пассажирскую), старался найти так, чтобы попал цвет в цвет.
Пока искал двери, порвался тросик переключения автомата (об этом напишу статью отдельно). Из-за этого машина встала на неделю колом, т.к. оказалось, что тросик найти тоже есть свои сложности. Хорошо что тросик нашел, купил. Тут же спросил про двери, хорошо, был человек в хабаре, сьездил посмотрел на них, оказалось, что все гууд. Заказал двери (тоже с приключениями, только уже со стороны ТК). Двери привезли в начале недели. Решил дождаться когда будут теплые деньки и поменять собственно их. Вот сейчас начну скидывать фото и попутно описывать действия.
Сначала начал менять заднюю дверь, т.к. это оказалось сделать намного легче чем переднюю, на все про все у меня ушло примерно 7 минут (максимум 10)
Разбор задней двери Toyota CALDINA AT190 установка акустики
Мануал, которого я в свое время не смог найти в интернете… 😔
По случаю была приобретена 3х полосная коаксиальная акустика, т.к. была она крайней степени китайской фирмы ACV — было принято решение поставить ее в задние двери.
Первая проблема с которой я столкнулся — НЕТ, мать его, НИГДЕ МАНУАЛОВ по разбору задних дверей! Ну может конечно я косяк, но ни по калде 190, ни ко короне 190 и рестайловому салону ничего нет 🙁
Не долго думая, решил пытаться все таки что то сделать, благо ЗП, в случае, если что то сломаю — позволяет купить дверные карты, да и стоят они не дорого.
Что нам понадобится:
1. Крестовая отвертка средних размеров
2. Пластиковый инструмент для разбора клипс
3. Терпение
4. Настойчивость
5. Щеточки, тряпочки, в общем уборочный инвентарь.
Сразу прошу прощение за качество фото, сделаны на телефон, а тех, что не хватает — скачаны с инета.
1. Открываем дверь и выкручиваем саморез из ручки открывания двери и достаем «ракушку» из под ручки. (Фото 1) У кого то он может быть под заглушкой, ее нужно будет поддеть пластиковым инструментом для сняия клипс.
Внимание! Никому не советую использовать обычную плоскую отвертку, т.к. она оставит на вашем пластике следы и царапины, которые будут ощущаться тактильно и портить эстетику авто. Из-за них менять дверную карту вы не станете, а машина будет потихоньку превращаться в потасканную куртизанку…
2. Пластиковым инструментом для клипс поддеваем верхнюю часть ручки закрытия двери. Если инструмент хлипкий можно в определенные моменты помогать отверткой замотанной в изоленту. При этом ручка сидит на столько плотно, что можно подумать, что она посажена на клей. При этом из-за конструктивной особенности крепления проще поддеть и приподнять сначала часть, которая ближе к багажнику, а затем ту, что ближе к водителю. (Фото 2)
Снимаем и видим такую картину. (Фото3)
3. Выкручиваем оба самореза. (Фото 4,5)
4. Сдергиваем обшивку с клипс. Удобнее начинать снизу и идти по контуру вверх, выполняя резкие движения с короткой амплитудой. Отведя обшивку на 5-10 см от металла — аккуратно отстегиваем шлейф электростеклоподъёмника.
5. Берем щетку и вычищаем весь 20тилетний песок изнутри. Лучше это делать на улице, на ветре, а не в гараже, чтоб не здохнуть))
6. Штатные блины находтся в подиумах и крепятся на 3х болтах (Фото6), откручиваем их и отсоединяем шлейф.
Еще одна проблема которая возникает у всех, кто меняет штатную аккустику на не родную — соединение.
Обычно покупные блины имеют подключение типа «мама/папа» (Фото 7), а штатные — шлейф. Проблема решается не сложно. НЕ РЕКОМЕНДУЮ СРЕЗАТЬ ЗАВОДСКОЙ ШЛЕЙФ! Тем самым вы лишите себя возможности поставить обратно штатную аккустику, а ситуации иногда бывают и такие.
Аккуратно ножом очищаем паралоновую наклейку с проводов, зачищаем участок одного из проводов длинной около 1 см. и соединяем с одним из наших проводочков. Всем советую использовать пайку, так как залазить опять в дрерь из-за отключающейся время от времени колонки — будет лень, а меняющийся звук будет накалять атмосферу в салоне и капать на нервы водителю. Затем изолируем соединение.
То же самое производим с другим проводом
У меня возможности спаять провода не было 🙁 Но отец электрик научил способу скручивания проводов, по надежности — почти пайке, потому у меня все работает и на скрутке.
Фото 8 — именно моя новая акустика
Ставим обратно обшивку, убираем последние остатки пыли/песка/грязи. В конце желательно пройтись полиролью для пластика.
ВУАЛЯ! Собранная дрерь с новым блином на вид ничем не отличается от заводской 🙂
Шумоизоляция Part 1. Багажник
Все таки Калдина очень шумный авто. Сразу как сел в нее решил что надо делать шумоизоляцию.

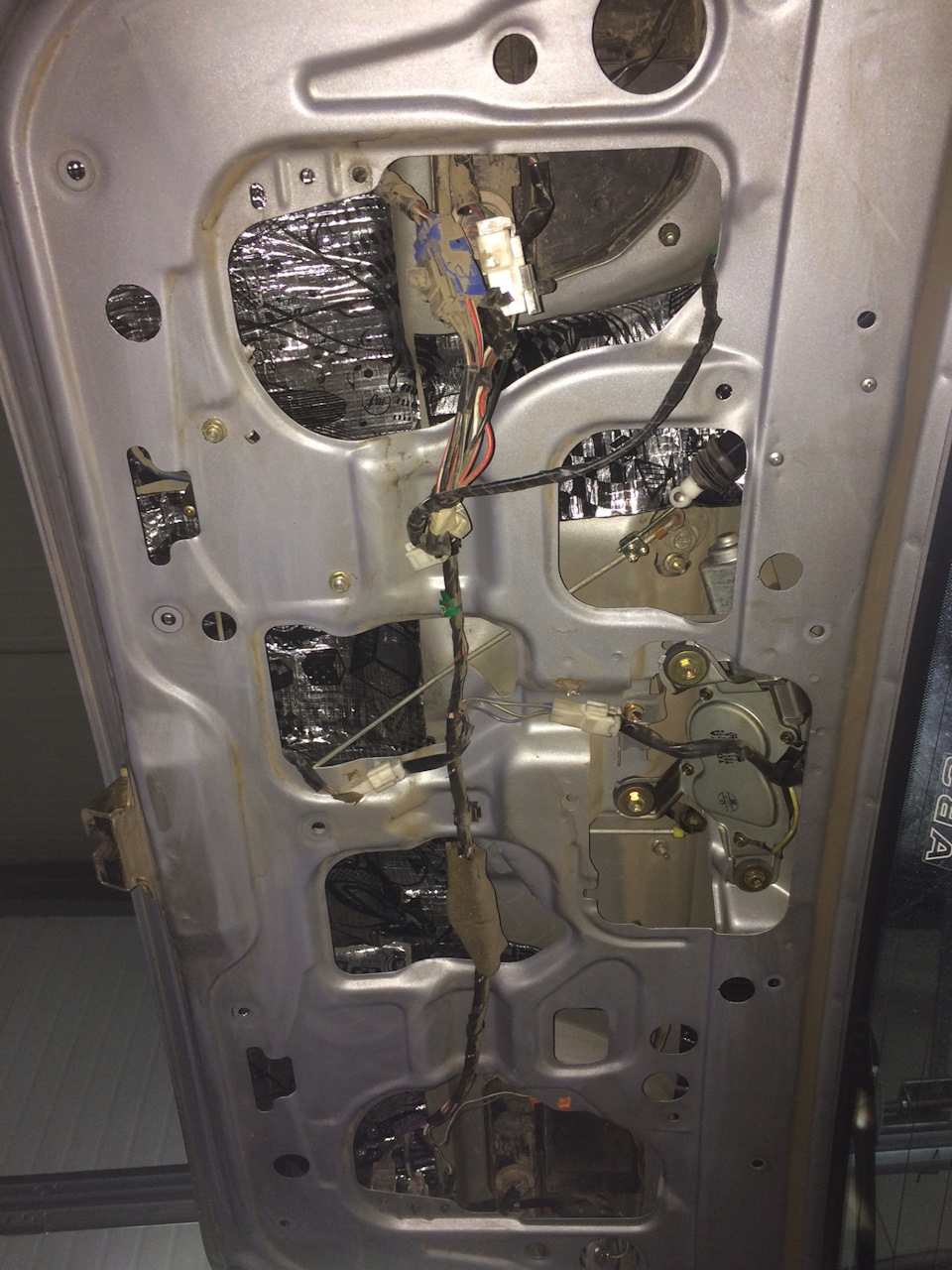

Буду делать поэтапно. Начал с самого простого — багажник и задняя дверь.
Так как опыта в шумоизоляции достаточно, участвовал в проклейке более 20 машин, куда что и как клеить давно уже придумал.
Решил обойтись средним вариантом.

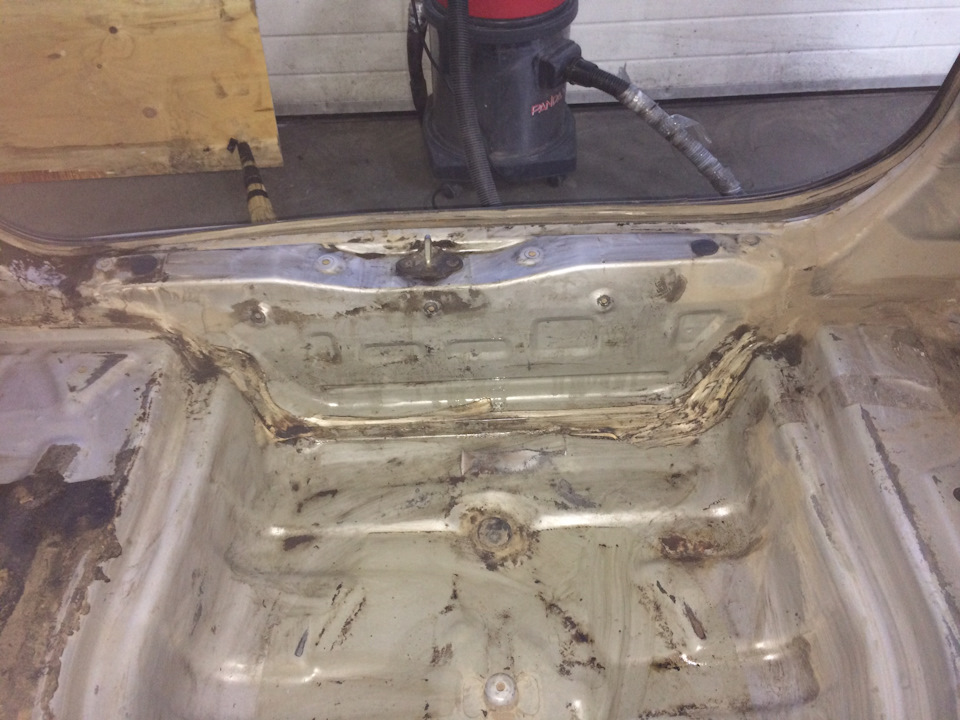

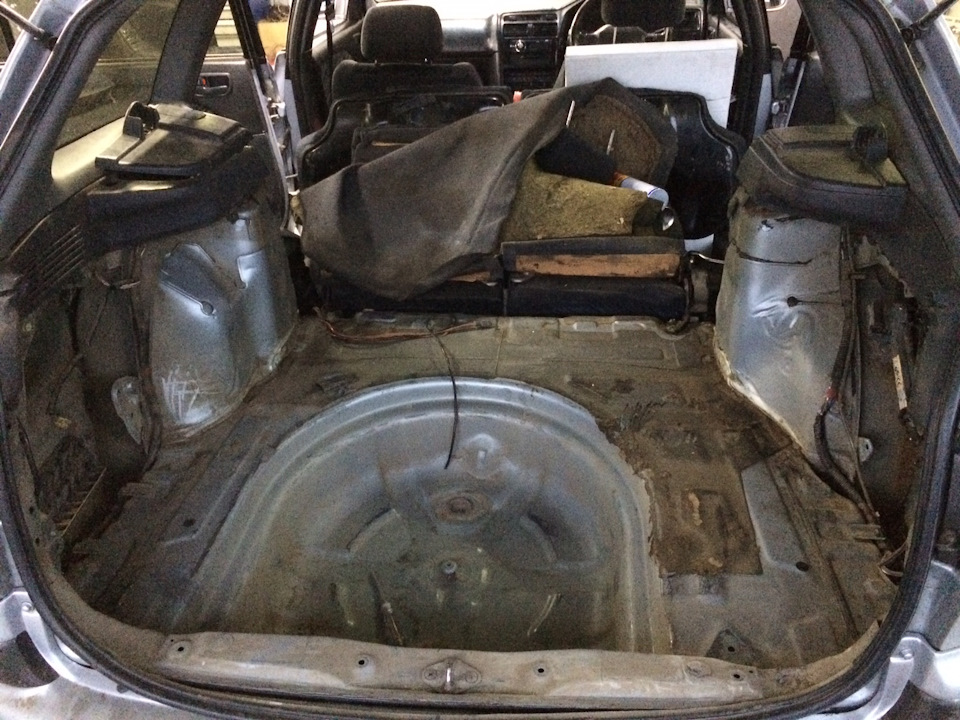

Первым делом разбирается салон до металла, попутно отмечая все недостающие болтики и клипсы.
Благо рядом есть мойка, где можно взять проф пылесос и собрать весь мусор быстро и не напрягаясь. Затем берем очиститель карбюратора и тряпку, и протираем всю поверхность которую собираемся проклеивать.

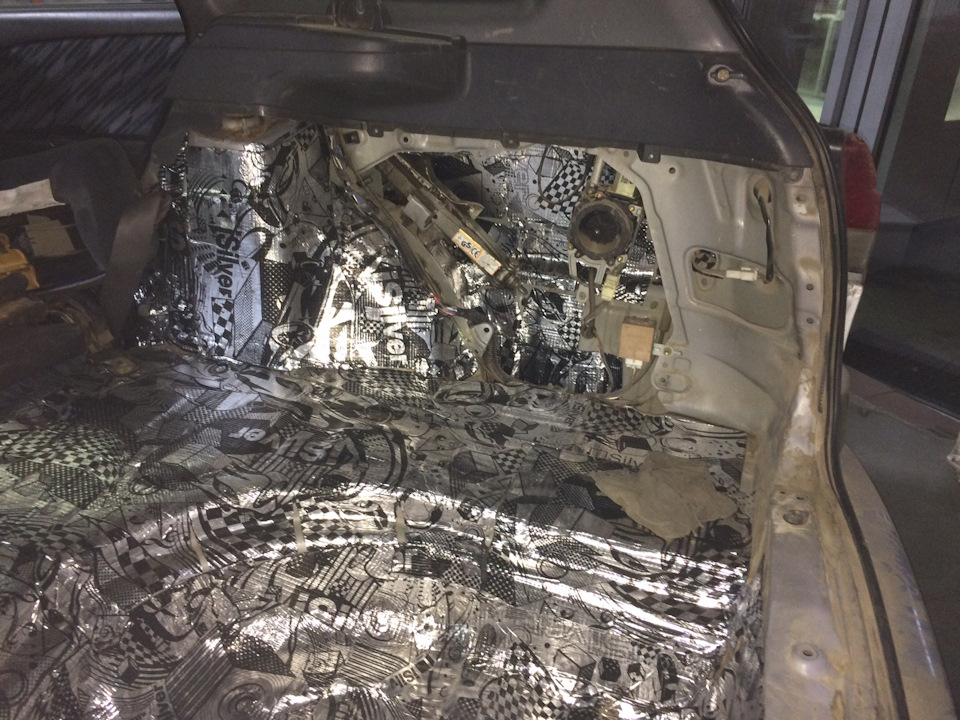

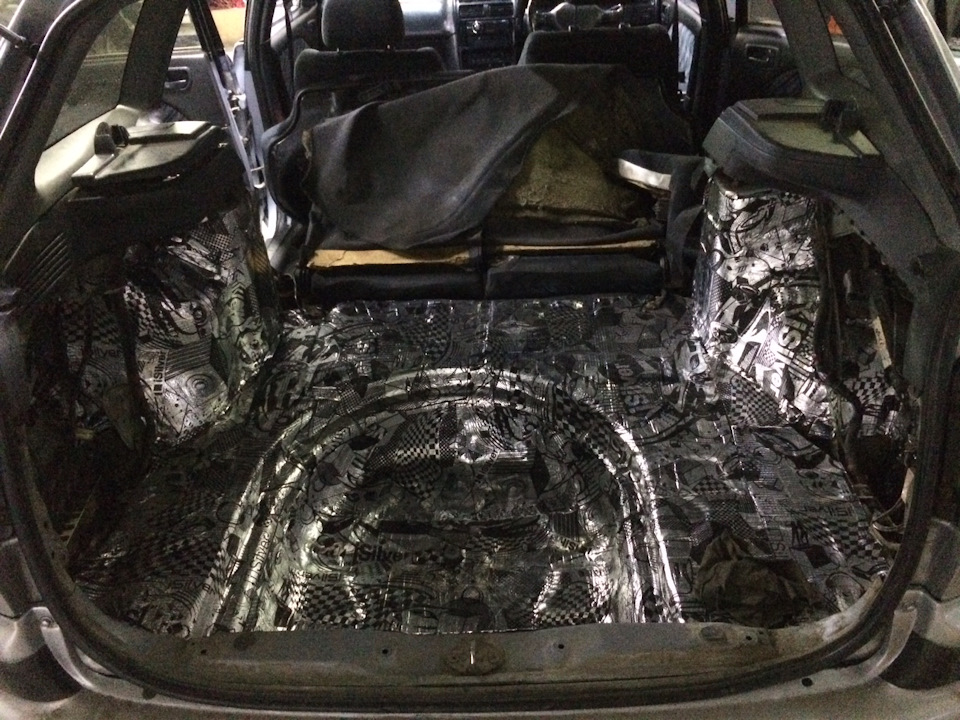

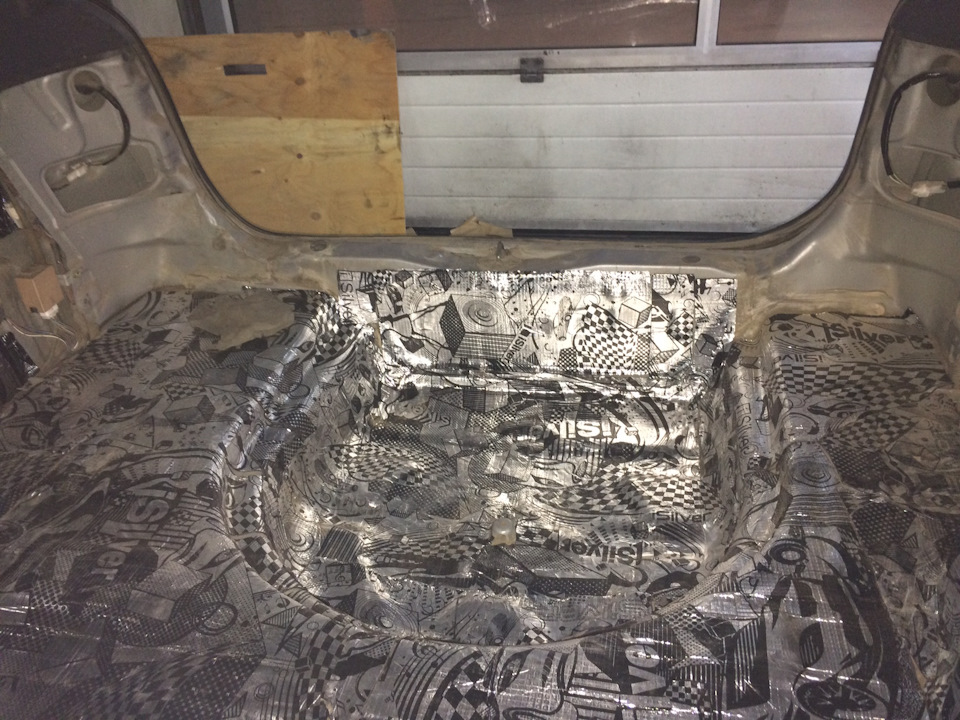

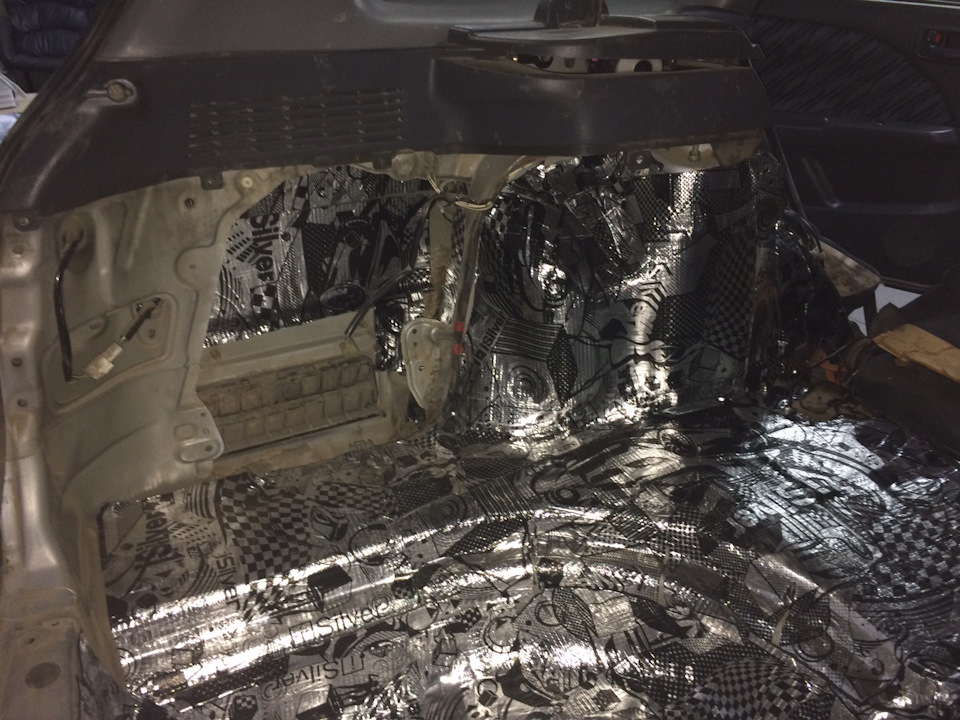

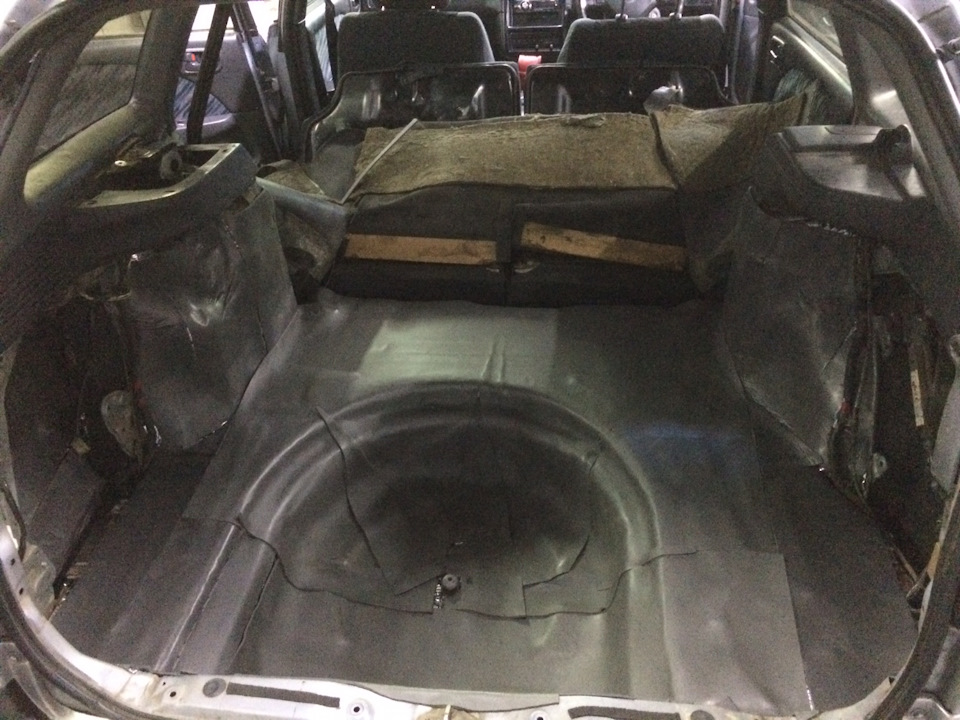

Не жалея Вибропласта заклеиваем все участки металла, через которые идет шум снаружи.

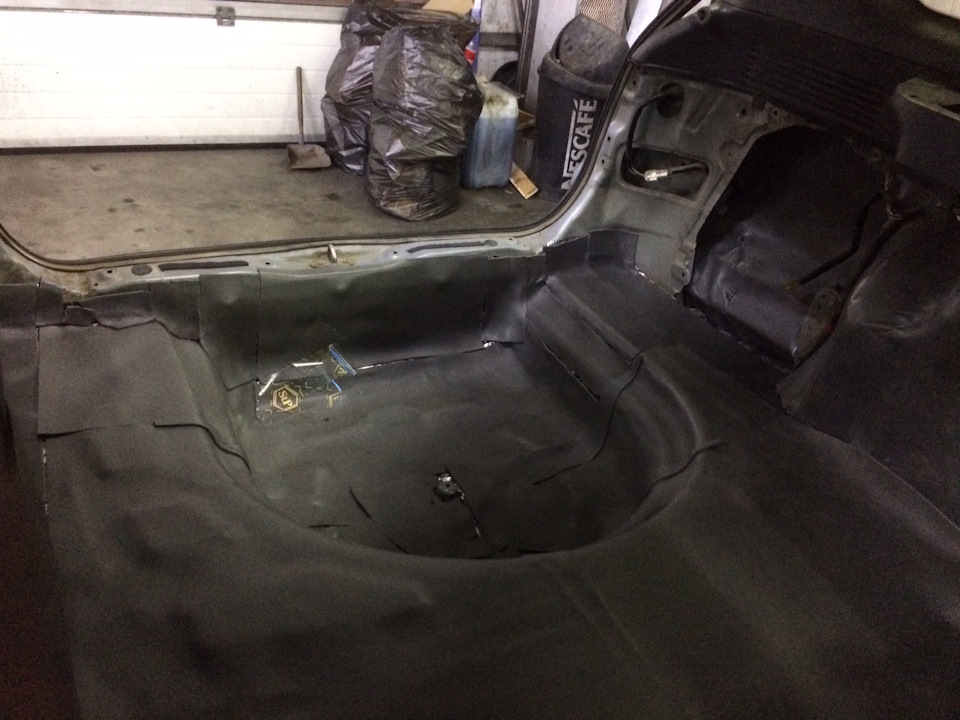

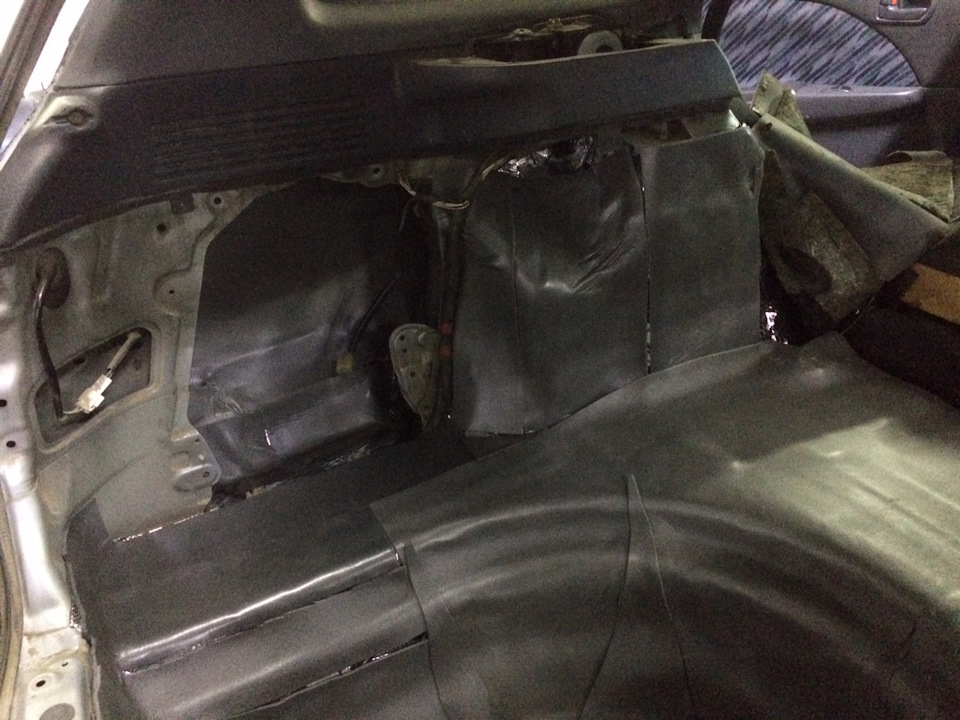

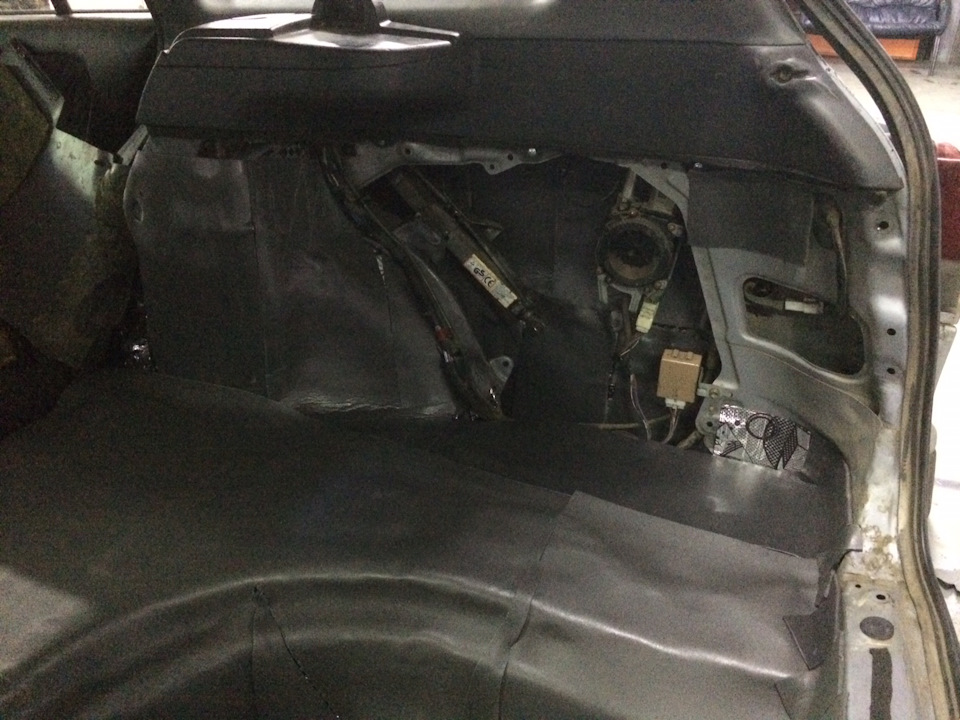

Потом идет слой Сплэна либо Бипласта.

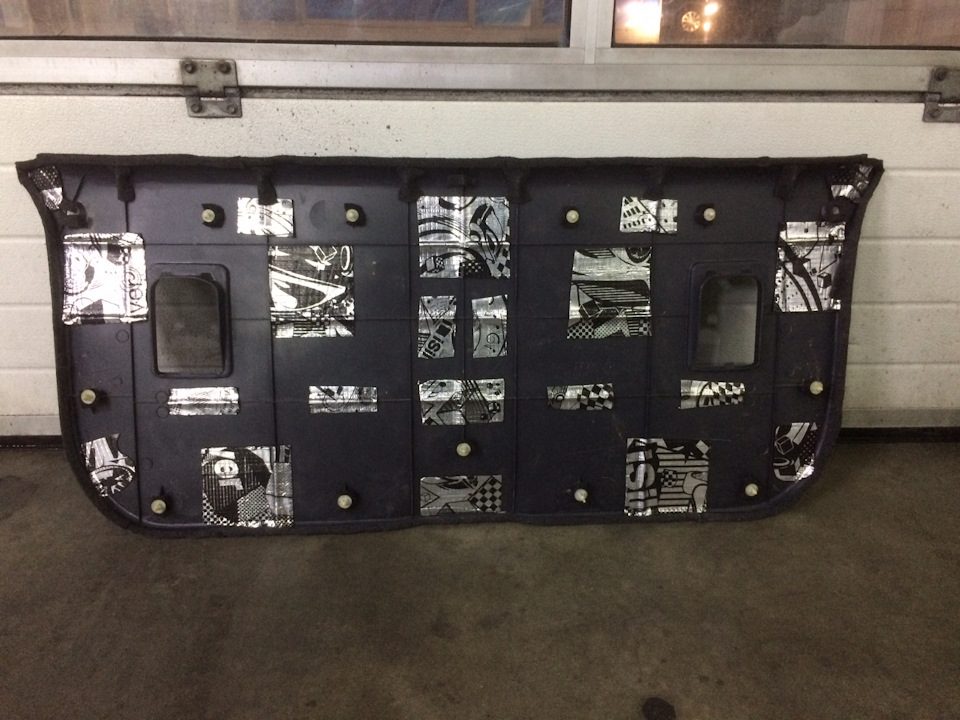

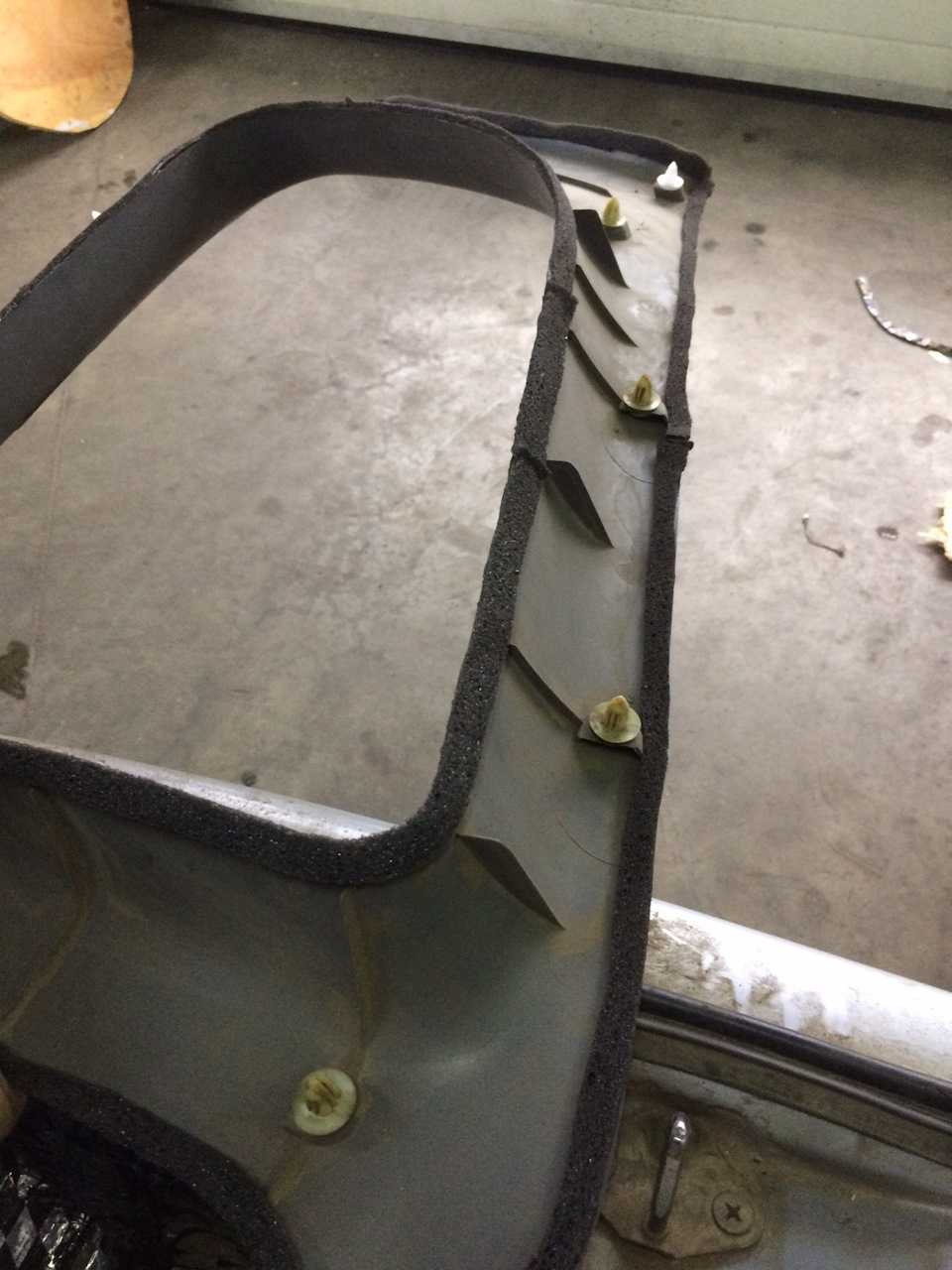

И конечно не забываем про обшивку, большие пластиковые детали можно усилить кусочками Вибропласта
И обязательно все съемные детали по краям желательно проклеить Бипластом либо Маделином
Покатавшись день с шумкой ощутил разницу. И самое главное что окружающие тоже заметили разницу.
Следующие на очереди будут двери. Ну и напоследок оставлю пол.

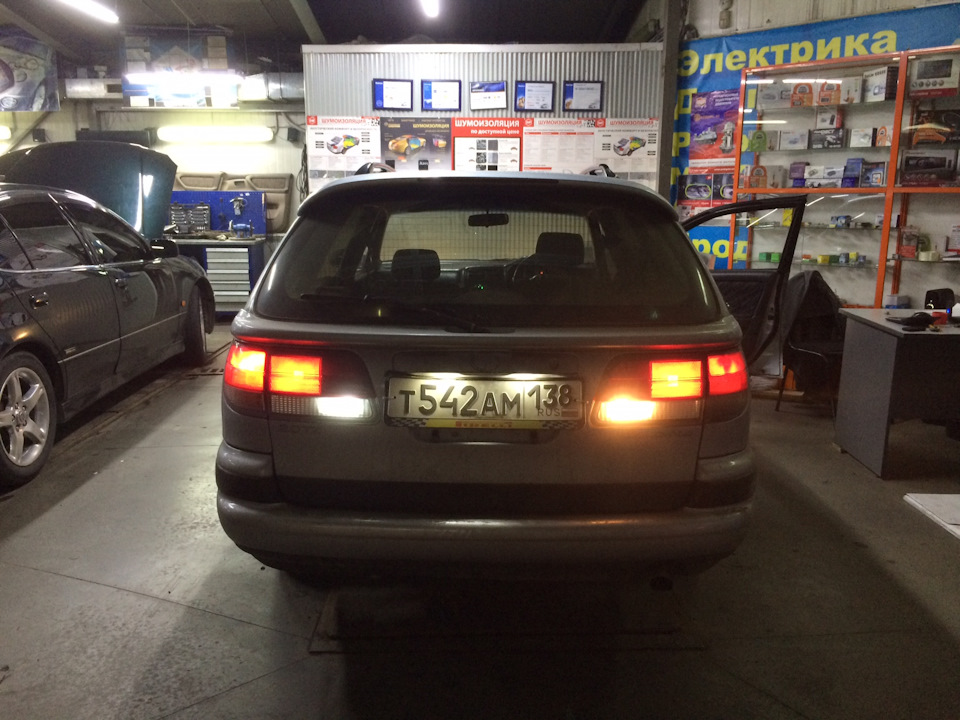

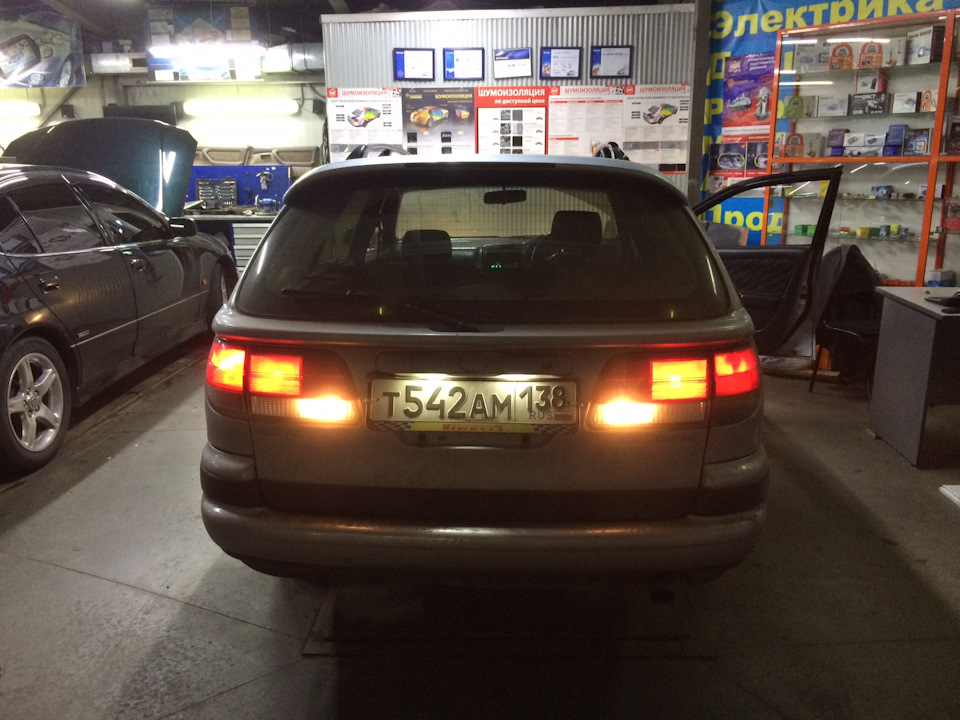

А еще поихоньку решил поменять все лампы сзади с обычных на диодные
Так же поставил диоды сзади в габариты и в стопари. И тут столкнулся с проблемой. Двойные диоды которые идут габарит+стопарь различаются небольшой разницой в свечение. В дневное время суток эта разница почти не заметна, и поэтому вся надежда на стоп-сигнал наверху двери. В дальнейшем постараюсь найти более подходящий вариант диодов.
Затраты:
Вибропласт iSilver 20 10 листов — 1430 р.
Сплэн 4 мм 4 листа — 772 р.
Бипласт 5 мм 2 листа — 640 р.
Диоды — 300 р.
Громкий фронт. Этап 1. Кольца. Выставление и снятие обшивок
Всем титанический привет!

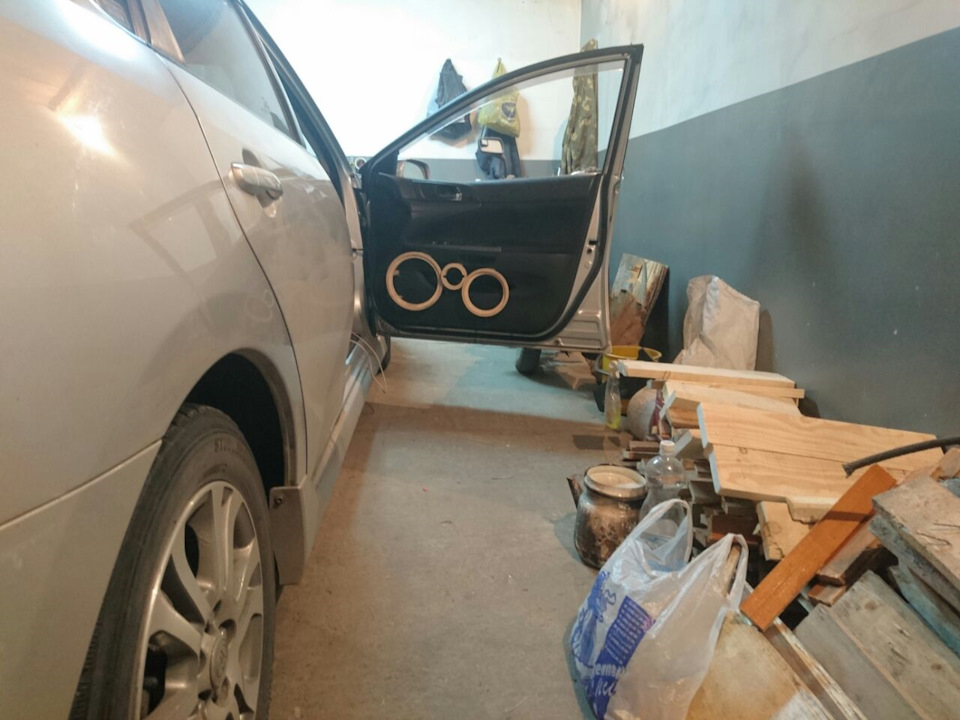

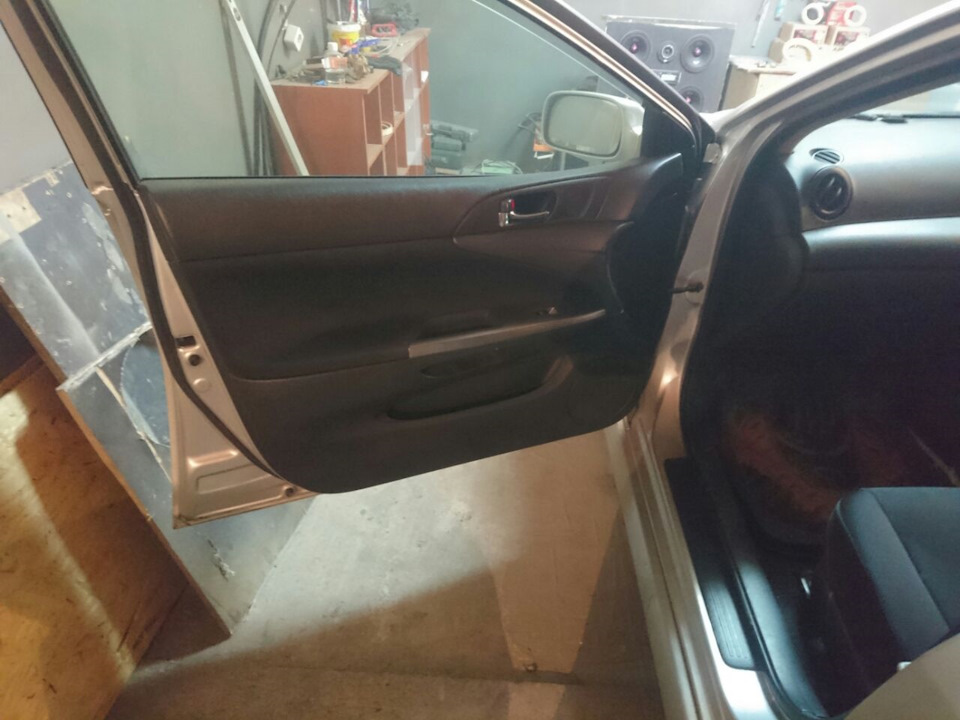

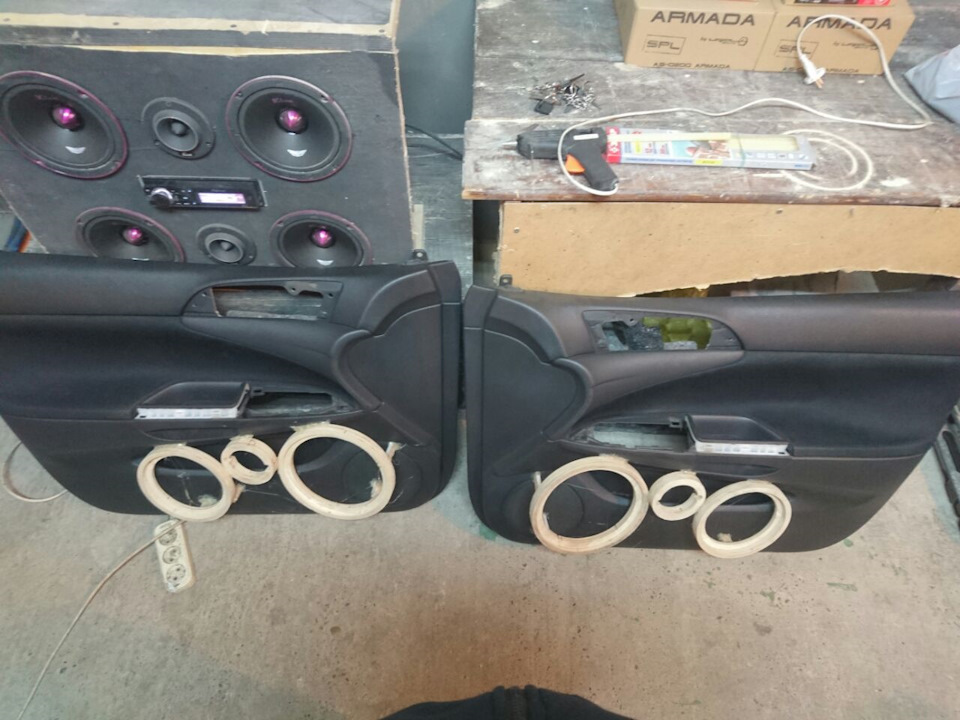

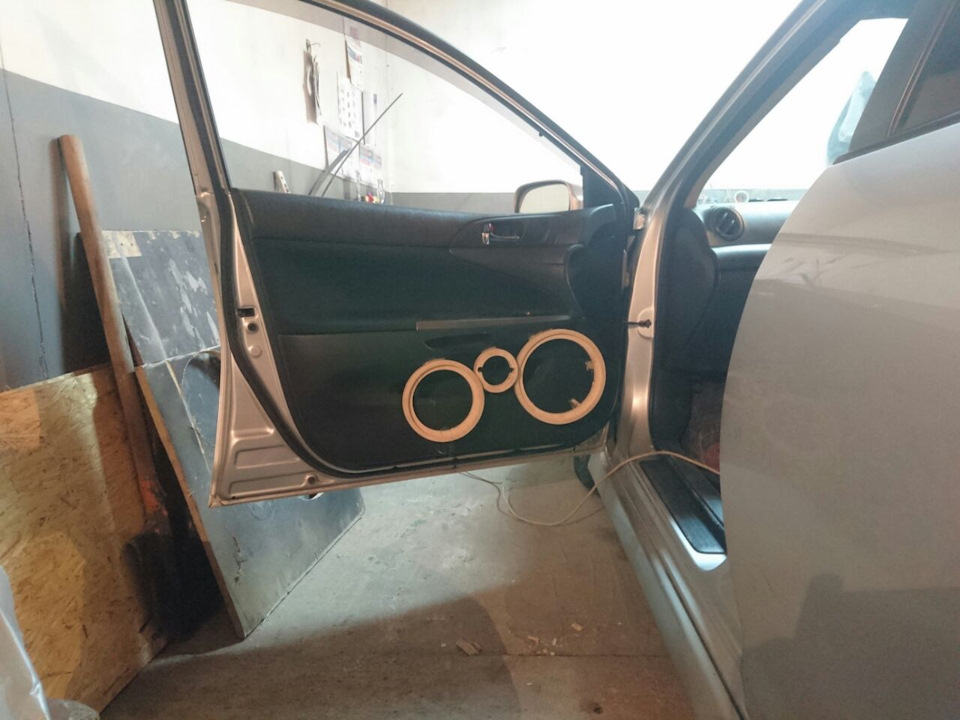

Выставили кольца, сняли обшивки, дальше у нас обтяжка тканью и стекловолокнение!
С переделкой дверей мне помогает студия Tornado Sound BLG
Спасибо что читаете меня)
