как снять обшивку задней двери i30
Шумоизоляция дверей
Всем привет!
Наконец-то доделал шумоизоляцию дверей. Процесс не быстрый и трудоемкий. Результатом доволен.
Шумоизоляция капота: www.drive2.ru/l/10070531/

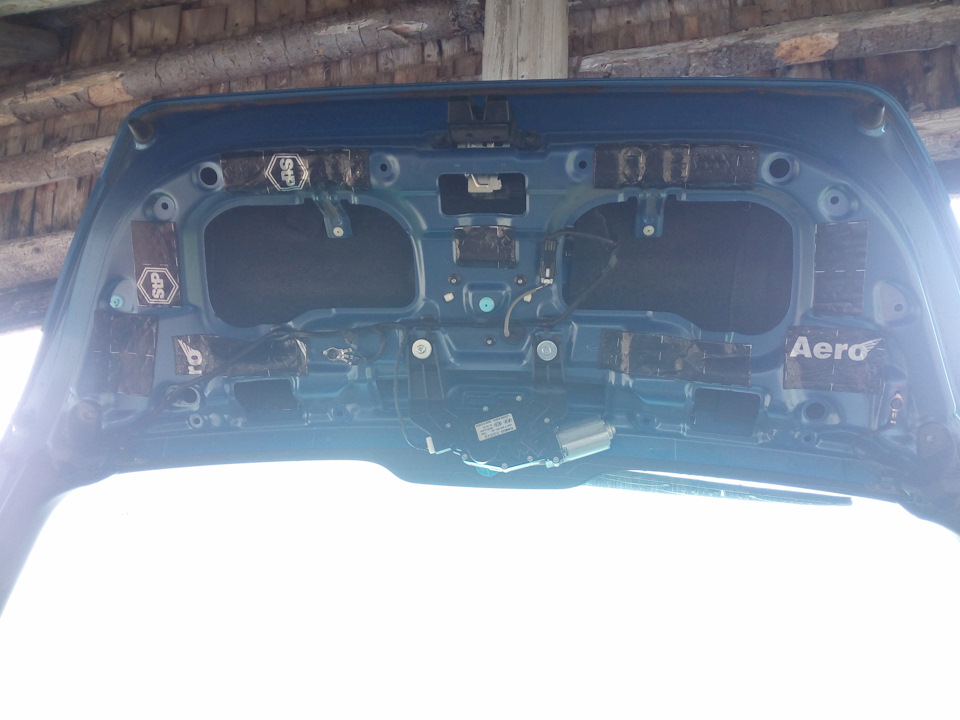

Шумоизоляция крышки багажника: www.drive2.ru/l/10161299/
Список материалов:
STP Aero — 8 листов;
STP Маделин — 1 лист;
STP Акцент Premium 10 мм — 4 листа;
STP Бипласт Premium 15 мм — 4 листа.
Список инструментов:
отвертка крестовая;
отвертка часовая плоская;
насадка торекс (крестовая);
лопатка для демонтажа обшивки (можно и без нее, но с ней проще);
шуруповерт (крайне желательно — с ним проще);
насадка на 10 (много где используется);
обезжириватель;
одноразоваые полотенца/салфетки/тряпки;
прикаточный ролик 30 мм;
малярный скотч (для фиксации стекла);
пласкогубцы (для демонтажа клипс);
ключ от мебели из икеи (далее на фото покажу — им удобно пластиковые фиксаторы направляющих замка обратно ставить);
нож с одноразовыми лезвиями (лезвия периодически необходимо менять).
1. Демонтаж обшивки.
Перед демонтажом обшивки необходимо снять пластиковые уголки. На задних дверях достаточно опустить стекло и потянуть на себя. На передних дверях сначала обгибаем верхний край, потом поднимаем уголок вверх и отключаем высокочастотных динамик (при наличии).
Обшивка держится на трех (задние двери) или двух (передние двери) шурупах. Шурупы скрыты за заглушками. Заглушки открывал часовой плоской отверткой.
Далее — обшивка держится на клипсах. Сверху обшивки клипс нет — обшивка цепляется за резиновый уплотнитель, поэтому сниться обшивку удобнее всего со стороны петель двери (там есть выступ). После этого поднимаем обшивку вверх и снимаем, не забывая про провод кнопки стеклоподъемника!
«По четче, пожалуйста, и потише.» Шумоизоляция Часть 1. Задние двери + багажник.
Единственное теперь придется менять газовые упоры на более мощные, 5 дверь неохотно открывается и поднимается вверх.
Далее я взялся за дверь. Обшивка держится на 3х шурупах.
1 — спрятан под загрушкой где ручка открывания дверей
2 — спрятан за заглушкой в «дверной мусорке» — ручке
3 — находится сбоку двери за круглой заглушкой.
Все шло отлично, заклепки не оказывали мне сопротивления, кроме парочки, обшивка снилась быстро.

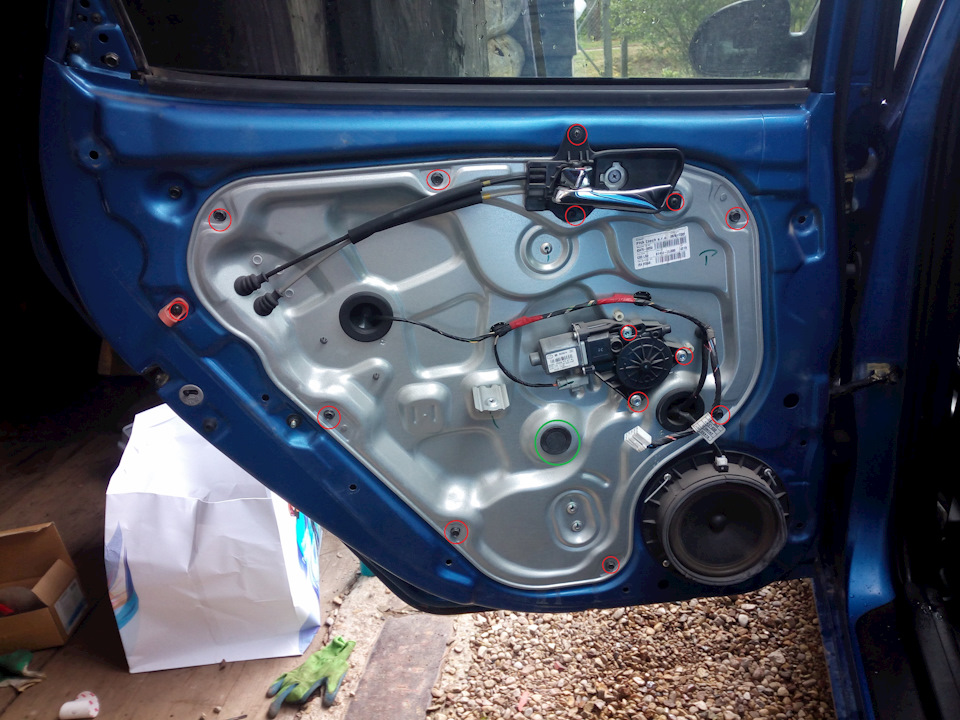

Далее перед нами открывается такая картина.

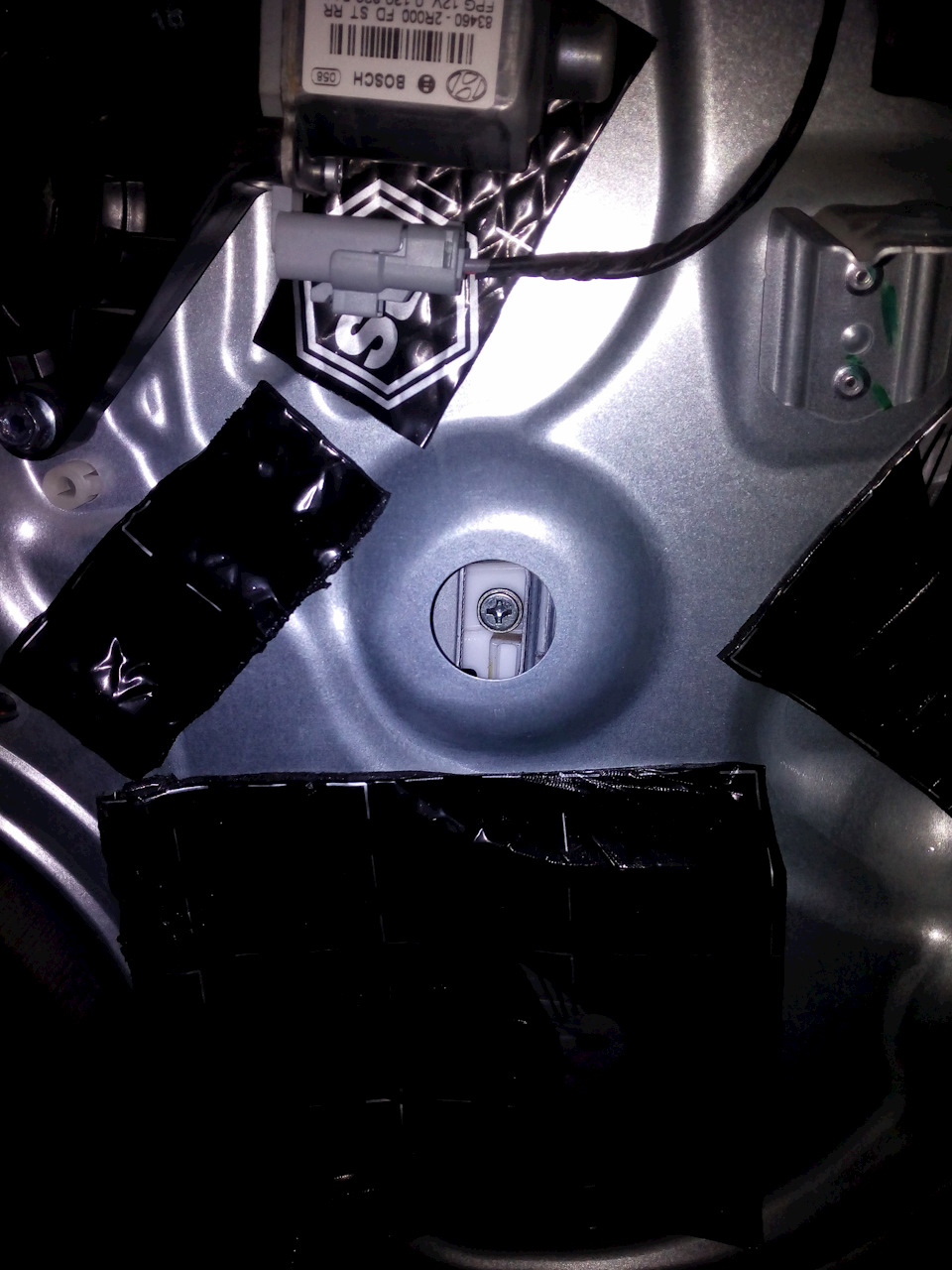

Первым делом мы открываем потайную дырку обведенную зеленым кругом.
Подключаем стеклоподъемник, опускаем стекло до появления в этой дырочке винтика
Откручиваем полностью, закрываем окно и обязательно закрепляем стекло малярным скотчем, чтобы не провалилось вниз. Далее снова опускаем стеклоподъемник, откручиваем винты обведенные красным кругом и после некоторых манипуляций у меня появилась щель, достаточная для того чтобы залепить внутри виброй. Снизу куча грязи поэтому мыть и обезжиривать обязательно.

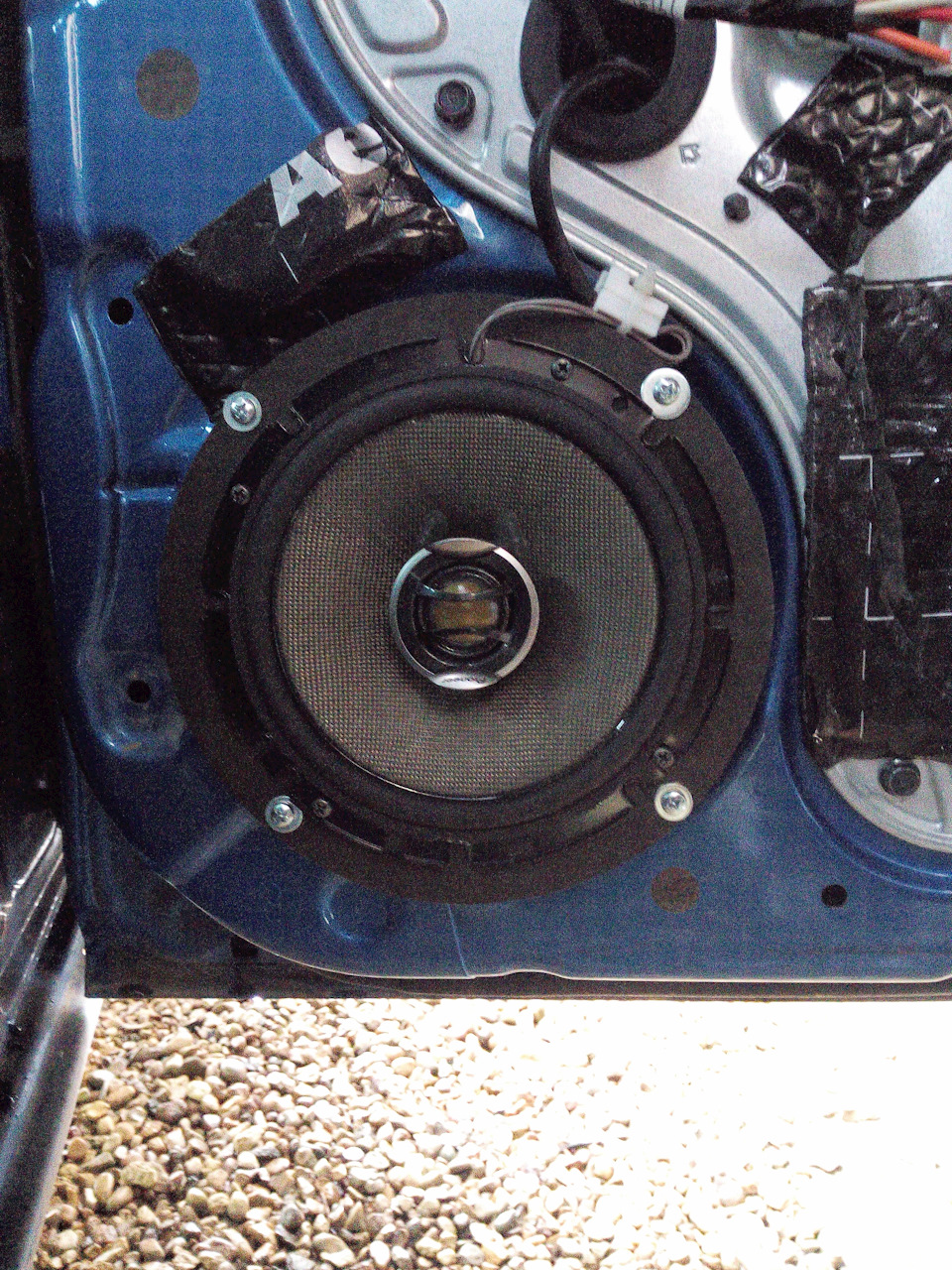

Параллельно я менял динамики на новые. Самое сложное это высверливать алюминиевые зклепки.
Замерив отверстия, я сделал дырки в купленном подиуме и прикрутил его используя болты 4х35.
Зашумленная дверь изнутри выглядит так. Оставалось много небольших кусков, поэтому решил заклеить каждую щелку.
К сожалению, защиту динамика не заменишь, это одна целая с обшивкой двери, поэтому было принято решение не устанавливать Pioneer-овскую решетку.

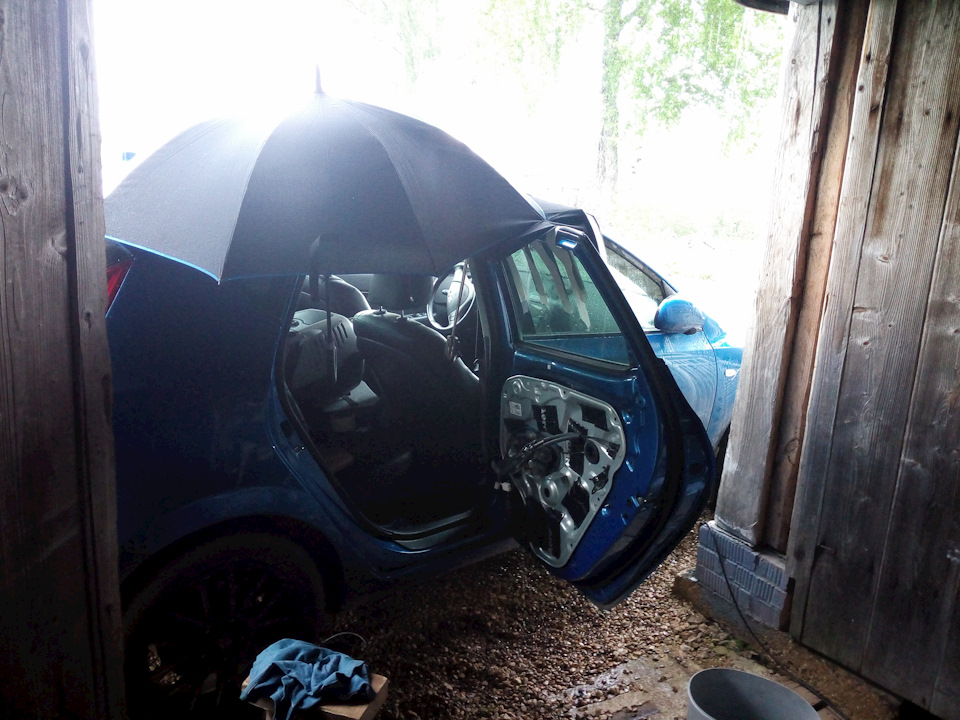

На следующий день делал вторую дверь, но дело осложнял идущий зарядами дождь. Приходил работать в спартанских условиях, постоянно на корточках или в согнутом состоянии под зонтиками, после чего я ощутил, что старею.
Итог после шумления 3х дверей не велик, звук из арок, днища и из других мест так же не дает расслабиться ушам, но эффект закрытия тяжелых дверей успокаивает. Про Pioneer расскажу комплексно с Eton, когда его установлю. На выходных планирую обтянуть крышу алькантарой и продолжить обустраивать тихий салон.
Ну и юморок на злобу дня.
Как же снять заднюю обшивку двери?
Ребята, буду признателен очень за информацию, как снять обшивку задней двери? Нужно очень мятинку на двери снутри выправить )))
Hyundai i30 2008, 124 л. с. — своими руками
Машины в продаже
Hyundai i30, 2009
Hyundai i30, 2009
Hyundai i30, 2010
Hyundai i30, 2011
Комментарии 10
потом опускаешь стекло на половину примерно и сморишь в дырку на щите пока не появится еще шуруп, окручиваешь его(нужна правильная крестовая отвертка, с широким +), потом поднимаешь стекло руками вверх и крепишь на малярном скотче. откручиваешь 8-10 болтов держащий щит и вуаля
в ложбине подлокотника шуруп под крышечкой квадратной, за ручкой открывания двери под крышечкой квадратной, и на ребре двери под круглой маленькой крышкой…открутишь эти 3 шурупа, берешься 2 руками за карман, упираешся ногой в дверь и резко дергаешь на себя
Ооо, как это знакомо) Так вот я потом не смог сдернуть обшивку, боялся сломать клипсы ) Советуешь не боятся, дернуть что есть мочи? )))
если нет инструмента для выковыривания клипс, то и вариантов больше нет)
у меня ничего не ломалось)
Ну спасибо за советы) Буду пробовать))) Удачи на дорогах!
ну на крайняк, купишь клипсу, сколько она там стоит рублей 28?)
у меня клипсы ломались только в центральных стойках, их ппц как отрывал) купил пару, а надо было 3-4, пофиг, забил)
а так все просто с дверьми… ну разве что если вздумаешь крышу разбирать, то ну его нафиг, говорю сразу)
Хорошо))) крышу не, не планирую ) А вообще, моя i-30 такая шумная на дороге…(( У тебя так же? Помогла тебе шумоизоляция?
конечно поправляет)
не хватает только арки передние зашумить
у тебя может быть еще резина шумной, или полу лысой
так то она не для наших дорог) на новеньком гладеньком асфальте 120+ едешь и слышен только звук двигателя)
Тапки у меня 215/45/17.в них походу «собака закопана» )))) На них, как на пятках по бетону )))
в ложбине подлокотника шуруп под крышечкой квадратной, за ручкой открывания двери под крышечкой квадратной, и на ребре двери под круглой маленькой крышкой…открутишь эти 3 шурупа, берешься 2 руками за карман, упираешся ногой в дверь и резко дергаешь на себя
Шумоизоляция дверей
Продолжаю делать в машине шумоизоляцию.
На очереди были двери.
Используемые материалы:
— Шумофф L2 270х370мм
— Шумофф Герметон А 15 750х1000мм
— Шумофф П4В
— Шумофф specific
— Мовиль для обработки низа двери
Для снятия обшивки необходимо выкрутить 2 самореза.
После можно снимать обшивку. Внизу есть специальное углубление за которое можно тянуть.
Снимается обшивка очень не охотно (клисы очень хорошо держат).
Дальше надо открутить ручку открывания двери и угловой спикер. Под серыми заглушками находятся отверстия для откручивания крепления стекла. Необходимо опустить стекло до нужного уровня, открутить винт который ближе к зеркалу а другой ослабить. Поднимаем стекло руками до упора вверх и закрепляем на скотч. После нужно открутить 10 болтов крепления перегородки. Можно снимать её.
Отдельно хочу упомянуть белое крепление. Оно при установке обратно порой заставляло вспомнить весь матерный литературный русский язык.
Внутри за 2 года скопилось много грязи.
Дальше отмываем внутреннюю часть и приступаем к оклейке.
Снятие и установка обивки задней двери (для применения на моделе Hyundai i30)
#обивка_задней_двери #кузов #Hyundai_i30 #Хундаи_i30
Обивка задней двери
Примечание:
— Ниже описаны снятие и установка обивки в двери с левой стороны. Снятие и установка в двери с правой стороны выполняются аналогичным образом.
— Соблюдаем осторожность, чтобы не поцарапать обивку, дверную панель и другие части.
1. Открываем заднюю дверь с необходимой нам стороны. В нашем случае – левую дверь.
Внимание:
Во избежание повреждений элементов обивки, перед применением оборачиваем жало плоской отвертки клейкой лентой.
2. При помощи специального съемника для панелей или отвертки, осторожно поддеваем внутреннюю треугольную крышку задней двери, чтобы преодолеть усилие двух пластиковых фиксаторов, и затем ее снимаем.
Примечание:
Если пластиковый фиксатор стался на панели двери, то аккуратно извлекаем его специальным съемником для фиксаторов и затем устанавливаем на внутреннюю треугольную крышку задней двери.
3. При помощи специального съемника для панелей или отвертки, осторожно поддеваем пластиковую крышку винта крепления обивки двери, расположенного в рукоятке двери, чтобы преодолеть усилие фиксатора, …
…и затем ее снимаем.
4. Крестовой отверткой отворачиваем винт крепления обивки двери.
5. При помощи специального съемника для панелей или отвертки, осторожно поддеваем пластиковую заглушку винта крепления крышки внутренней ручки открытия двери, чтобы преодолеть усилие фиксатора, …
…и затем окидываем ее в сторону.
6. Крестовой отверткой отворачиваем винт крепления крышки внутренней ручки открытия двери.
7. Отводим внутреннюю ручку открытия двери и затем снимаем ее крышку, преодолев подходящим инструментом усилие фиксаторов.
8. Пальцами руки или при помощи специального съемника для панелей поддеваем обивку двери и отсоединяем десять пластиковых фиксаторов по всему периметру обивки, начиная снизу слева.
Примечание:
Вставляем инструмент как можно ближе к фиксатору, в противном случае можно повредить обивку.
9. Затем приподнимаем ….
… и отсоединяем обивку от самой двери.
10. Нажимаем на стопорный язычок и затем отсоединяем электрический разъем переключателя стеклоподъемника, расположенного в обивке двери.
11. После этого окончательно снимаем обивку двери.
12. Установка осуществляется в обратной последовательности, при этом необходимо соблюдать следующее:
Видеообзор процедуры снятия и установки обивки задней двери Hyundai i30
1. Вы сможете скачать книгу сразу же после оплаты.
2. Книга будет скачана в формате PDF, и Вы сможете загрузить ее на любое устройство.
1. Все книги идеального качества, так как мы работаем с издательствами напрямую.
2. Электронные книги ничем не уступают бумажным и являются их полным аналогом.
3. Офисы нашей компании представлены в Украине, России и Польше, вы всегда можете обратиться к нам по конкретному адресу.
4. Все оплаты на сайте максимально защищены и происходят с помощью мировых платежных систем.
Обивка задней двери
Примечание:
— Ниже описаны снятие и установка обивки в двери с левой стороны. Снятие и установка в двери с правой стороны выполняются аналогичным образом.
— Соблюдаем осторожность, чтобы не поцарапать обивку, дверную панель и другие части.
1. Открываем заднюю дверь с необходимой нам стороны. В нашем случае – левую дверь.
Внимание:
Во избежание повреждений элементов обивки, перед применением оборачиваем жало плоской отвертки клейкой лентой.
2. При помощи специального съемника для панелей или отвертки, осторожно поддеваем внутреннюю треугольную крышку задней двери, чтобы преодолеть усилие двух пластиковых фиксаторов, и затем ее снимаем.
Примечание:
Если пластиковый фиксатор стался на панели двери, то аккуратно извлекаем его специальным съемником для фиксаторов и затем устанавливаем на внутреннюю треугольную крышку задней двери.
3. При помощи специального съемника для панелей или отвертки, осторожно поддеваем пластиковую крышку винта крепления обивки двери, расположенного в рукоятке двери, чтобы преодолеть усилие фиксатора, …
…и затем ее снимаем.
4. Крестовой отверткой отворачиваем винт крепления обивки двери.
5. При помощи специального съемника для панелей или отвертки, осторожно поддеваем пластиковую заглушку винта крепления крышки внутренней ручки открытия двери, чтобы преодолеть усилие фиксатора, …
…и затем окидываем ее в сторону.
6. Крестовой отверткой отворачиваем винт крепления крышки внутренней ручки открытия двери.
7. Отводим внутреннюю ручку открытия двери и затем снимаем ее крышку, преодолев подходящим инструментом усилие фиксаторов.
8. Пальцами руки или при помощи специального съемника для панелей поддеваем обивку двери и отсоединяем десять пластиковых фиксаторов по всему периметру обивки, начиная снизу слева.
Примечание:
Вставляем инструмент как можно ближе к фиксатору, в противном случае можно повредить обивку.
9. Затем приподнимаем ….
… и отсоединяем обивку от самой двери.
10. Нажимаем на стопорный язычок и затем отсоединяем электрический разъем переключателя стеклоподъемника, расположенного в обивке двери.
11. После этого окончательно снимаем обивку двери.
12. Установка осуществляется в обратной последовательности, при этом необходимо соблюдать следующее:
Видеообзор процедуры снятия и установки обивки задней двери Hyundai i30
