Полная переборка водительской двери. Змена ручек, снятие стекла, замена щеток ЭСП и т.д. BMW e36
Работы проделанные в этом месяце.
Полностью разобрал водительскую дверь.
1. Снятие стекла водительской двери bmw e36 coupe.
Делал так:
— снял карту двери;
— снял механизм ЭСП, если это в первый раз то придется высверливать заклепки, их всего 4шт (потом вместо них спокойно подходят короткие болты (около 5мм диаметр) с обычной гайкой).
— снимаем нижние Г образные крепления (они сбоку входят в салазки направляющих) по штуке с двух сторон;
— ослабил левую направляющую;
— отсоединил металлический уголок от рельсы соединяющий стекло с боковой направляющей;
Вроде все, пытался вытащить, оказалось стекло не проходит, упирается в месте соединение с боковой направляющей, там находятся два болта (под внутренний шестигранник), которые проходят сквозь стекло и крепятся к металлической пластине. При том болты вкручены изнутри двери, как не пытался достать их ключем и различными переходниками — места просто нет! Потом поехал домой и с трудом нашел в интернете, что надо снять молдинг двери(!) за которым скрывается специальное отверстие, уже не первый технологический наворот от немцев ((
Снял стекло, отвез на тонировку (старая тонировка порвалась вверху стекла).

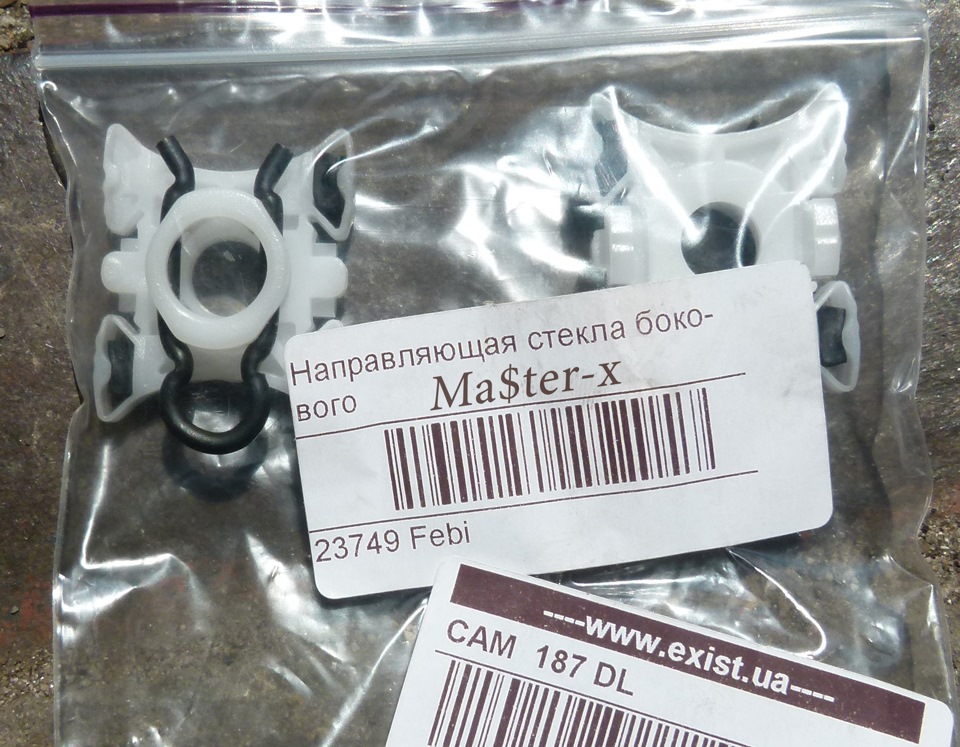

При сборке заменил направляющие на новые.
Самое **веселое** это регулировка стекла, для нее применяется аж ШЕСТЬ различных болтов (есть еще два ограничения хода)!

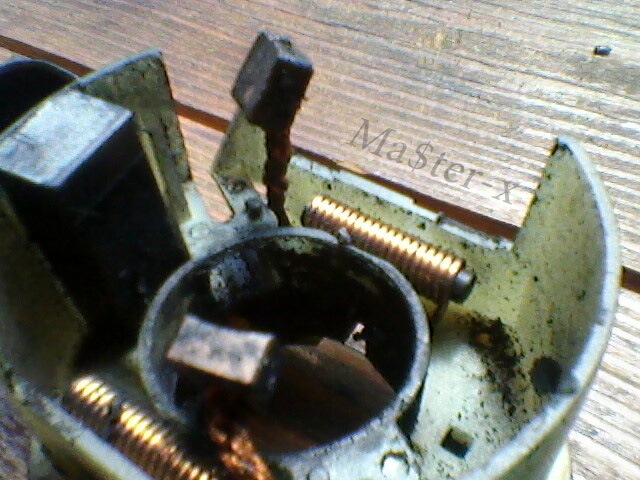

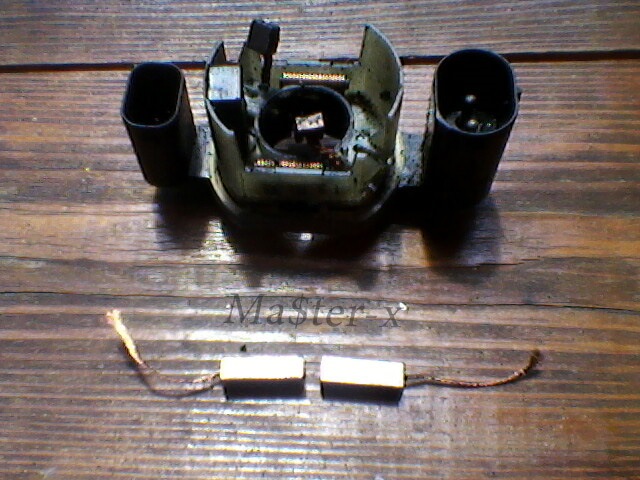

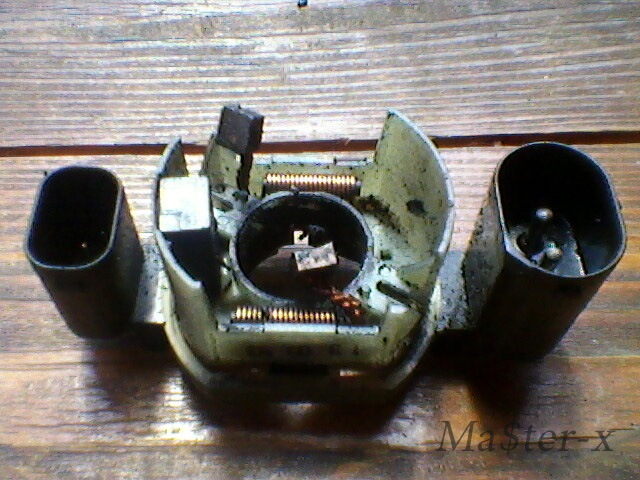

2. Заменил щетки моторчика ЭСП, старые были прилично изношенны, нашел подобные на одном из рынков. Тут есть серьезный нюанс — щетки в фирменных ЭСП не графитовые, а медно — графитовые, отличия очень существенны обычные графитовые (применяют в электроинструменте и т.п.) моментально изнашиваются, медно-графитовые во много раз прочнее. Я сначала купил обычные, потом нашел медные.
Начал обрабатывать напильником, если графитовые моментально стачиваются (все руки в пыли) то медно-графитовые очень твердые(!) попробовал обработать пару минут — результат не увидел! В итоге их стачивали на точильном станке, переборщили и одна развалилась, пришлось брать еще одну пару.

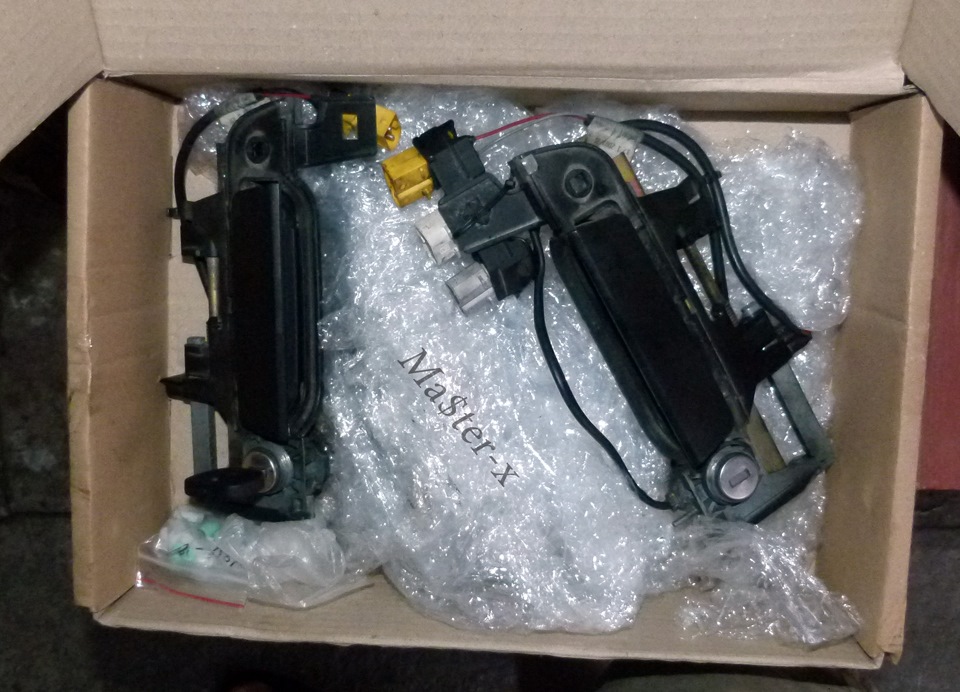

3. Была проблема с ручками двери, купил и заменил ручки в сборе. Чтобы снять ручку нужно хорошо помучатся (затрудненный доступ, мало места, чтобы добраться до крепления ручек) нужно полностью поднять стекло (вытянуть до самого верха), потом отодвинуть металлическую пластину на самой ручке и снять пару креплений.
4. Сняли замок двери, все тяги, все почистили и смазали.
Как снять ручку двери на бмв е36
Заедает ручка
#1 Foegra
Прикрепленные файлы
Сообщение отредактировал Foegra: 12 Февраль 2014 — 05:29
#2 Andrey e36
#3 Foegra
#4 Andrey e36
#5 mikolka20053
#6 Andrey e36
#7 boris-lisin
Привет, дело такое что застрявает ручка, когда закрываю дверь в таком положении, как на фото. Что бы открыть дверь потом надо нехило приложится руками. Как это можно исправить, не меняя ручку. Если все же придется менять ручку можно ли поменять ее без скважины для ключа? Спасибо!
#8 boris-lisin
нашёл,вот так оно потом ломается
Прикрепленные файлы
#9 mikolka20053
#10 boris-lisin
сорри,не так вырозился.ручка двери в сборе.замок ниже стоит
а зачем стекло снимать?я его приопускал см на15.
#11 mikolka20053
#12 boris-lisin
#13 mikolka20053
#14 dancer_st
На седане можно без снятия стекла, на купе нужно снимать, или хотя бы поставить наискосок.
У автора ручка либо соскочила с петли замка, либо разбита ось и заедает сам пластик.
Сообщение отредактировал dancer_st: 13 Февраль 2014 — 12:43
#15 metalizacia
Сообщение отредактировал metalizacia: 13 Февраль 2014 — 12:07
Как снять ручку двери на бмв е36
Если ваша дверная ручка не возвращается в горизонтальное положение, это почти наверняка потому. Что пружина сломалась в одной или обеих ручках на двери. Замена пружины дверной ручки на самом деле довольно проста, единственный специальный инструмент. Который вам нужен. — это пара внешних плоскогубцев для стопорных колец. Внешние плоскогубцы для стопорных колец доступны на Amazon примерно за 3,50 фунта стерлингов. Существуют плоскогубцы для стопорных колец со сменными губками. Поэтому они могут действовать как внешние плоскогубцы для стопорных колец. Так и внутренние плоскогубцы для стопорных колец. Они работают, но они могут быть немного нервными, и большинство людей, вероятно. Не будут использовать челюсти. Предназначенные для внутренних защелок. Как правило. Мы рекомендуем выбрать простую пару плоскогубцев с прямым носом для наружного стопорного кольца.
Пожалуйста, обратите внимание. Что это руководство предназначено для традиционных рычажных ручек — если у вас есть ручка UPVC. То это просто вопрос удаления сломанной пружинной кассеты и установки новой (см. пружины дверных ручек UPVC).
Так в чем же тут дело?
Первое, что нужно сделать, это снять ручку с двери. Положите немного газеты под ручку, так как это не редкость. Когда тонкая металлическая пыль падает на пол. Когда ручка удаляется. Если ручка была оставлена на двери, когда дверь была окрашена в последний раз, возможно. Стоит провести острым ножом вокруг ручки. Чтобы позволить ей отойти от двери. Не повредив окружающую краску.
После удаления из двери внутренняя часть ручки должна выглядеть так же. Как ручка слева на фотографии ниже.
В этот момент Вы должны защитить свои глаза (см. информацию по технике безопасности ниже). Вставьте 2 наконечника плоскогубцев стопорного кольца в 2 отверстия стопорного кольца и сожмите ручки плоскогубцев вместе. Это откроет стопорное кольцо, позволяющее извлечь его из паза в валу рукоятки. Затем снимите все шайбы и кулачок. Кулачок-это металлический диск с 1 или 2 точками, который определяет степень перемещения рукоятки.
На рисунке слева кулачок имеет 1 точку для определения горизонтального положения рукоятки. Если кулачок имеет 2 точки, то будет также определена степень нисходящего перемещения рукоятки. Это поможет, если вы обратите внимание на ориентацию кулачка перед его удалением. Как только кулачок снимается, ручка обычно перемещается вверх под действием силы пружины. Однако причина, по которой вы это делаете, заключается в том, что пружина сломана. Поэтому переместите ручку вверх вручную (так. Чтобы рычаг был примерно вертикальным). После удаления всех сломанных фрагментов старой пружины установите новую пружину. Как показано на рисунке.
БЕЗОПАСНОСТЬ
Всегда используйте плоскогубцы для снятия стопорных колец. Попытки снять стопорное кольцо с помощью отвертки обычно деформируют стопорное кольцо.
Отвертка скользит, и вы можете порезать руку об острые края.
Какими бы осторожными и компетентными вы ни были, клипсы иногда могут слетать с плоскогубцев. По этой причине наденьте соответствующую защиту для глаз.
Выбор правильного типа замены пружины дверной ручки
Пожалуйста, обратите внимание. Что вышеуказанная информация предоставляется в соответствии с нашими общими условиями предоставления услуг. К ним можно получить доступ, перейдя по ссылке в нижней части страницы.
Для просмотра онлайн кликните на видео ⤵
Ремонт задних дверных ручек БМВ 3 е36. Подробнее
Ремонт петель двери BMW Подробнее
Дверные ручки БМВ е36. Маленькая проблема — Большой геморрой! #FADERDIARY season 2-3. #НЕРЭПАВТОВЛОГ Подробнее
Как заменить заднюю дверную ручку на BMW E36 Подробнее
Как снять ручку двери BMW e36 Подробнее
БМВ Е36. Как подогнать дверной замок под ключ. Подробнее
Bmw e36 купэ Замена Ручки двери Подробнее
Ремонт ручки БМВ е36 часть 3 Подробнее
БМВ е36. Ремонт привода замка правой передней двери Подробнее
Заводской косяк и ремонт над кузовом BMW E36 #бэха #бмве36 #bmw-e36 Подробнее
Бмв е36. Прична перекоса бокового стекла двери. Подробнее
Ремонт ручки БМВ е36 часть 2 Подробнее
Ремонт ручки БМВ е36 Подробнее
Ремонт Кулисы БМВ е36 за 500 рублей Подробнее
возможно ли восстановление дверной ручки bmw e36 с помощью сварки Подробнее
Механизм крепления рамки ручки BMW E34 Подробнее
Как снять обшивку передней двери BMW Е36 Кабриолет/(Купе?) Может кому пригодится. Подробнее
BMW E36. Как разобрать двери.
Показать панель управления
Комментарии • 0
Тоесть просто вытянуть ручку не разобрав дверь не получится? Или же все же можно её вынуть, сняв всего лишь карту?
У меня не получилось. Но кто-то писал в комментариях, что он смог.
А я на ловится снимать ручки, без разбора двери
Очень памог этим видио думал как снять замок блея и что не давала теперь все понятно надо разобрать всю дверь жесть
Спасибо все понятно. Покажите как разобрать заднюю дверь от бмв36
Задняя дверь разбирается практически так же, только надо снимать перегородку форточки и форточку.
Почему так камерой надо было крутить во все стороны, только не показать главного — что и где откручивать. Замок вообще неясно как разобрать, хоть бы общий вид показали, а вместо этого просто убрали в сторону. Большая половина работы вне кадра, видно только руки или локти.
большое спасибо за видео. благодаря ему только что заменил активатор двери. без вашего видео наверное день заняло бы. так справился полностью со сборкой за 2 часа. самое наверное сложное было вставить на место уплотнитель в труднодоступных местах, там где направляющие, хотя в целом не очень сложно.
Ничего сложного. Всё тоже самое.
@PRoRemont VGarage а заднюю дверь вы не разбирали? мне завтра предстоит, т.к. активаторы сдохли оба по водительской стороне) интересно нет ли так каких то принципиальных отличий-сложностей. или примерно ничего особо сложней не ждать
Как снять ручку двери на BMW e36 coupe.
Всем доброго вечера, друзья!
Сегодня в сообществе я задавал вопрос о том, как снять ручку на своей машине.
Я еще пару дней назад, стоя в гараже искал с телефона, как же эта ручка снимается! И я ничего не нашел.
Самые высокосачтотные фразы были — сними накладку и открути гайку. Конечно, по сути так оно и есть. Но я вот сколько ни лазил там рукой в разобранной двери, не мог найти ту самую запорную пластину, которая держит накладку на месте…сколько и чего я ни жал, ничего не отодвигалось и накладка не снималась.
Мне подсказали, что пластины может уже не быть на месте, а накладка тупо приклеена…по факту так оно и оказалось. Только с небольшой поправкой — пластина на месте, но она нифига не перемещалась. Засохла без смазки. Накладки скорее всего буду заказывать с ebay, либо с Германии. Так дешевле.
Заодно решил заняться старой проблемой — в полозьях стекла были небольшие вмятинки, которые при работе стеклоподъемника контроллером воспринимались как препятствие (рука или еще что-то) и стекло останавливалось. Вот поэтому и решил снять ручку и стекло.
Чтобы снять стекло, по идее нужно снять молдинг. Там есть два отверстия, через которые откручиваются два винта TORX 25.
Пистоны походу придется колхозить, так как на экзисте я их не нашел (если кто знает код, скажите), да и сам молдинг внутри рассыпался (металлическая вставка).
Итак, продолжаем снимать стекло. Откручиваем два винта через отверстия в двери.
Изнутри двери откручиваем пару железяк, до сих пор не понял их значения. И отщелкиваем пластиковые ползунки.
Далее нужно хорошенько отмыть все стекло, а полозья промыть бензином. До идеального состояния. Заодно я их плоскогубцами выпрямил.
В полозья мы набьем новой смазки. Немного.
Отлично, теперь нам ничего не мешает вытащить ручку)))
Вокруг личинки замка стоит гайка с 4-мя пазами. В идеале нужно сделать специальную отвертку. Я прикинул, головка на 21 правильно обточенная как раз подойдет. Но я попробовал аккуратно отверткой и молоточком — она сразу начала крутиться. Смотрите аккуратнее — не поцарапайте дверь!
Гайка снята, под ней небольшое уплотнительное кольцо. Его не видно, но оно не даст снять ручку)))
Лезем внутрь двери и нащупываем там контрирующую пластину, которая держит болт без шлицов (клепка).
Я долго пытался понять через маленькое отверстие, что это за пластинка и как ее снять. В итоге, все оказалось проще простого. Часть пластинки нужно отогнуть и сдвинуть вбок. Все. Об этом я подробно рассказал на видео.
Ну и теперь аккуратно извлекаем из двери полностью ручку.
Ее я всю очистил бензином от налета. Все трущиеся детали смазал новой смазкой. Пока ручка у Вас в руках — посмотрите насколько жив микропереключатель, который отвечает за центральный замок. К нему у меня шло два провода с желтой клеммой.
Это минимум.
На данный момент машинка стоит без стекла…
Ну и теперь видео, на котором я попытался рассказать, как ручку снять, что нажимать и куда. Лично я такое видео искал долго, вдруг кому пригодится!
На этом все, остальное в следующей части. Там уже замок подходит к сборке)))
13. Установка накладок на ручки
Всем доброго времени суток!
После покраски (или просто из-за потрескавшейся уплотнительной резинки), у многих незнающих (начинающих) бмводов, при снятии накладок на ручки отламываются верхние защелки, виной всему этому сам механизм ручки, а точнее планка на обратной стороне ручки, ее следует при снятии подвинуть от себя.
— Для этого открываем саму дверь, и видим сбоку заглушку овальной формы, вытаскиваем ее, после этого видим кончик этой планки (снимать обшивку не нужно) надавливаем на кончик прямой отверткой и накладка сама выпадает.
— Для установки, вставляем накладку нижними усами, прижимаем к двери (удобнее вдвоем) тянем на себя планку и она защелкивает накладку ручки. Для этого использовал крючок, можно мелкий шестигранник.
Новые оригинальные накладки идут в комплекте с уплотнительными резинками.
Номера накладок:
Передние накладки на ручки:
Накладка передней правой двери 51218122442
1300р
Накладка передней левой двери 51218122441
1300р
Задние накладки:
Накладки на задние ручки 51 22 8 119 076 (номер на левую и правую один)
Дверные ручки и замки — снятие и установка
Снятие
Внутренняя ручка двери
1. Внутренняя ручка двери является частью облицовки и не может быть заменена отдельно.
Узел замка передней двери
3. Ослабьте затяжку зажимов стекла (см. рис. 14.5, а, б) и закрепите стекло липкой лентой в поднятом состоянии. Отверните две гайки крепления заднего опорного кронштейна стекла и опустите кронштейн в нижнюю часть двери. Снимать направляющую стекла не обязательно (см. рис. 14.8).
4. При снятии замка в двери водителя, снимите цилиндр замка (см. п.п. 13-15).
5. Освободите фиксаторы крепления электропроводки узла замка и отсоедините разъем(ы) электропроводки.
6. На моделях, выпускаемых с сентября 2000 года, снимите оболочку троса с кронштейна и отсоедините трос от замка (рис. 13.6).
7. Выверните винты крепления замка, затем проведите замок позади направляющей стекла и выньте узел замка вместе с тягой кнопки блокировки из отверстия двери (рис. 13.7).
Внешняя ручка передней двери (модели, выпущенные до сентября 2000 года)
8. При снятии ручки двери водителя, сначала снимите цилиндр замка (см. п.п. 13-15). При снятии ручки двери пассажира выньте заглушку, расположенную в торце двери, для доступа к болту крепления ручки. На модели «купе» аккуратно отогните назад верхнюю часть резинового уплотнения двери для доступа к заглушке. Выверните болт и снимите задний кожух наружной ручки (рис. 13.8, а, б).
9. Выньте ручку наружу и сдвиньте назад приблизительно на 2 мм. При этом соединится механизм блокировки. Втолкните ручку внутрь приблизительно на 4 мм, затем сдвиньте назад и выньте из двери (рис. 13.9).
Внешняя ручка передней двери (модели, выпускаемые с сентября 2000 года)
10. При снятии ручки двери водителя, сначала снимите цилиндр замка (см. п.п. 13-15). При снятии ручки двери пассажира выньте заглушку, расположенную в торце двери, для доступа к болту крепления ручки. На модели «купе» аккуратно отогните назад верхнюю часть резинового уплотнения двери для доступа к заглушке. Выверните болт и снимите задний кожух наружной ручки.
11. Замок должен остаться на месте. Вытяните ручку наружу и подложите под нее деревянный брусок или тряпку. Через отверстие в торце двери поверните винт исполнительного механизма до упора против часовой стрелки (рис. 13.11). Выньте деревянный брусок (или тряпку).
12. Вытяните наружу заднюю часть ручки, затем выньте ручку из двери.
Цилиндр замка передней двери
13. Для доступа к цилиндру замка выньте из торца двери заглушку (рис. 13.13). На модели «купе» аккуратно отогните назад верхнюю часть резинового уплотнения двери для доступа к заглушке.
14. При помощи ключа-шестигранника выверните болт и выньте цилиндр замка из двери (рис. 13.14).
15. При необходимости освободите два фиксатора и отсоедините пластмассовый кожух от цилиндра (рис. 13.15).
Замок задней двери
16. Снимите облицовку двери и звукоизоляцию (см. параграф 12). Отсоедините разъем(ы) электропроводки от замка двери.
17. Выверните винты крепления замка, затем выньте замок из двери вместе с тягой кнопки блокировки (рис. 13.17).
Внешняя ручка задней двери (модели, выпущенные до сентября 2000 года)
18. Для доступа к болту крепления заднего кожуха ручки выньте заглушку из торца двери. Выверните болт и снимите задний кожух (рис. 13.18, а, б).
19. Выньте ручку наружу и сдвиньте назад приблизительно на 2 мм. При этом соединится механизм блокировки. Втолкните ручку внутрь приблизительно на 4 мм, затем сдвиньте назад и выньте из двери (см. рис. 13.9).
Внешняя ручка задней двери (модели, выпускаемые с сентября 2000 года)
20. Для доступа к болту крепления заднего кожуха ручки выньте заглушку из торца двери. Выверните болт и снимите задний кожух.
21. Замок должен остаться на месте. Вытяните ручку наружу и подложите под нее деревянный брусок или тряпку.
22. Через отверстие в торце двери поверните винт исполнительного механизма до упора против часовой стрелки (см. рис. 13.11). Выньте деревянный брусок (или тряпку).
23. Вытяните наружу заднюю часть ручки, затем выньте ручку из двери.
Установка
Внутренняя ручка двери
24. Внутренняя ручка двери является частью облицовки и не заменяется отдельно.
Узел замка передней двери
25. Удалите с винтов крепления замка следы старого герметика.
27. Установите узел замка на место. Убедитесь в том, что тяга кнопки замка попала в отверстие двери. Убедитесь в том. что рычаг замка находится между обшивкой двери и опорой ручки (рис. 13.27).
28. Нанесите немного герметика на винты крепления замка (фирма BMW рекомендует герметик Loctite 270), затем вверните винты и затяните их требуемым моментом.
29. Подсоедините разъем(ы) электропроводки и закрепите электропроводку соответствующими скобами.
30. В двери водителя установите цилиндр замка (см. п.п. 43-45).
31. На всех моделях, выпускаемых с сентября 2000 года, подсоедините трос к рычагу замка и закрепите на кронштейне оболочку троса (рис. 13.31).
32. Установите стекло и заднюю направляющую, наверните гайки и надежно затяните их. Опустите стекло и вставьте его в зажимы (см. параграф 14).
34. Установите на двери звукоизоляцию. Установите облицовку двери (см. параграф 12).
Внешняя ручка двери (модели, выпущенные до сентября 2000 года)
35. Убедитесь в том, что рычаг замка правильно расположен (см. рис. 13.27). Если рычаг расположен неправильно, при помощи отвертки разверните рычаг замка наружу.
36. Вставьте в дверь переднюю часть ручки, затем заднюю часть. Прижмите ручку к двери и сдвиньте ее вперед до «щелчка».
37. При установке ручки на двери водителя, сначала установите цилиндр замка (см. п.п. 43-45). При установке ручки на двери пассажира, сначала установите задний кожух ручки, и надежно затяните болт крепления. Установите заглушку в отверстие двери.
38. Не закрывайте дверь до тех пор, пока не проверите работу замка (см. п. 33). Установите на дверь звукоизоляцию. Установите облицовку двери (см. параграф 12).
Внешняя ручка передней двери (модели, выпускаемые с 2000 года)
39. Перед установкой ручки замок двери должен находиться на месте. Расстояние между опорой исполнительного механизма замка и внешней обшивкой двери не должно превышать 8 мм (рис. 13.39). Если это расстояние больше указанного, сдвиньте пальцем опору наружу.
40. Вставьте переднюю часть ручки в отверстие двери, затем вставьте в дверь заднюю часть ручки. Убедитесь в том, что уплотнение, имеющееся между ручкой и обшивкой двери, не сдвинулось. Вверните до упора по часовой стрелке регулировочный винт замка.
41. При установке ручки на двери водителя установите цилиндр замка (см. п.п. 43-45). При установке ручки на двери пассажира, сначала установите задний кожух ручки, и надежно затяните болт крепления. Установите заглушку в отверстие двери.
42. Не закрывайте дверь до тех пор, пока не проверите работу замка (см. п. 33). Установите на дверь звукоизоляцию. Установите облицовку двери (см. параграф 12).
Цилиндр замка передней двери
43. Установите на цилиндр замка пластмассовый кожух (если он был снят).
44. Смажьте наружную поверхность цилиндра замка.
45. Вставьте цилиндр в замок и надежно затяните винт крепления. Вставьте в дверь пластмассовую заглушку. Перед тем, как закрыть дверь, проверьте работу замка (см. параграф 33).
Замок задней двери
46. Удалите с винтов крепления замка следы старого герметика.
47. Перед установкой замка ослабьте затяжку регулировочного винта. В замке правой двери этот винт имеет левую резьбу, а в левой двери — правую (рис. 13.47).
48. У становите узел замка на место. Убедитесь в том, что тяга кнопки замка попала в отверстие двери. Убедитесь в том, что тяга замка находится между обшивкой двери и опорой ручки.
49. Нанесите немного герметика на винты крепления замка (фирма BMW рекомендует герметик Loctite 270), затем вверните винты и затяните их требуемым моментом. Подсоедините разъем(ы) электропроводки и закрепите электропроводку соответствующими скобами.
50. На всех моделях, выпускаемых с сентября 2000 года, подсоедините трос к рычагу замка и закрепите на кронштейне оболочку троса.
51. Проверьте работу замка (см. п. 33).
52. Установите на двери звукоизоляцию. Установите облицовку двери (см. параграф 12).
Внешняя ручка задней двери (модели, выпущенные до сентября 2000 года)
53. Убедитесь в том, что рычаг замка правильно расположен (рис. 13.53). Если рычаг расположен неправильно, при помощи отвертки разверните рычаг замка наружу.
54. Вставьте в дверь переднюю часть ручки, затем заднюю часть. Прижмите ручку к двери и сдвиньте ее вперед до «щелчка».
55. Установите задний кожух ручки, и надежно затяните болт крепления. Установите заглушку в отверстие двери.
56. Не закрывайте дверь до тех пор. пока не проверите работу замка (см. п. 33).
57. Установите на дверь звукоизоляцию. Установите облицовку двери (см. параграф 12).
Внешняя ручка задней двери (модели, выпускаемые с сентября 200D года)
58. Перед установкой ручки замок двери должен находиться на месте. Расстояние между опорой исполнительного механизма замка и внешней обшивкой двери не должно превышать 8 мм (рис. 13.39). Если это расстояние больше указанного, сдвиньте пальцем опору наружу.
59. Вставьте переднюю часть ручки в отверстие двери, затем вставьте в дверь заднюю часть ручки. Убедитесь в том, что уплотнение, имеющееся между ручкой и обшивкой двери, не сдвинулось.
60. Установите задний кожух ручки, и надежно затяните болт крепления. Установите заглушку в отверстие двери.
61. Не закрывайте дверь до тех пор, пока не проверите работу замка (см. п. 33).
62. Установите на дверь звукоизоляцию. Установите облицовку двери (см. параграф 12).
