как снять стекло задней двери тигуан
Замена стекол задней левой двери
В связи с упомянутыми ранее событиями было решено самостоятельно приобрести и заменить стекла в задней левой двери. Меняется тут все механически, без вклейки, так что можно и самому, а лучше с помощью друга Silver-Age 👬, ну а если не получится, будет на кого свалить))
Куплено:
VAG 5NA845213E Неподвижное стекло двери с уплотнителем 3251 руб.
VAG 5NR845025A СТЕКЛО ДВЕРИ 2607 руб.
Экономия от дилерских цен 4500 руб, установка своими и чужими руками — бесценно! 😂
По ELSA чтобы снять стекла задних дверей надо:
1. Демонтировать внутреннюю обшивку двери
2. Демонтировать внутреннюю и внешнюю облицовки оконного отсека (внутренняя и внешняя бархотка).
Делается просто, но аккуратно. Берем широкий пластмассовый съемник и начиная с внешнего края заводим под уплотнитель и выдавливаем его вверх. Торопиться и тащить рукой за край ни в коем случае нельзя!
3. После этого приподнимаем (до конца снимать не обязательно верхнюю П-образную бархотку. Для этого вытаскиваем фиксатор со стрелочкой на углу оконного проема,
и после этого также широкой лопаткой выдавливаем её вверх.

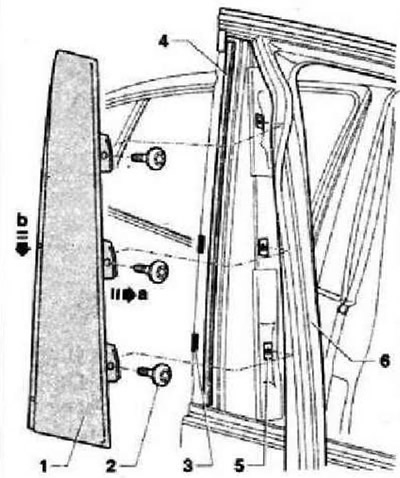

4. Далее надо открутить 2 винта Т30 находящиеся под круглыми клееными заглушками. Придерживайте, когда будете вытаскивать.

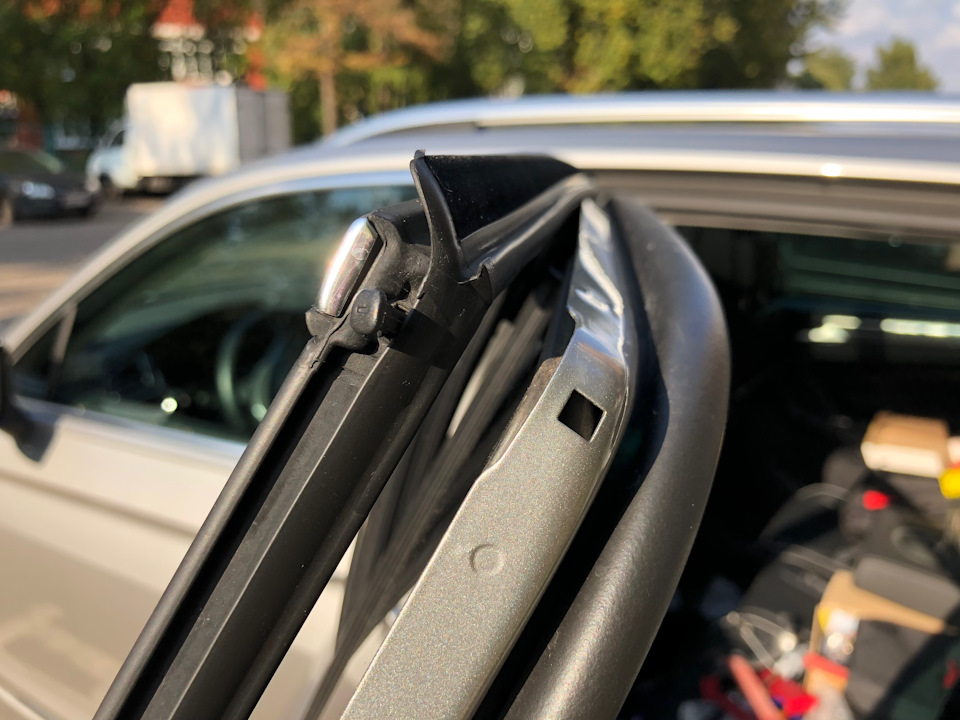

5. Далее надо специнструментом (можно съемником клипс) выдавить сверху глухую часть окна и вытащить его по направлению вверх.
6. Далее снимаем подвижное стекло. Для этого берем кнопочку стеклоподъемника, подключаем её, вкл. зажигание и совмещаем отверстие в центральной направляющей электростеклоподъемника с бежевой круглой хреновиной.
эта хреновина состоит из двух частей. Первую часть выкручиваем вовнутрь с нажимом отверткой 5мм. Вторая выйдет сильно легче сама путем её подталкивания. Далее вытаскиваем боковые уплотнители и вытаскиваем стекло.
Ставим новые стекла и собираем в обратной последовательности, хотя я сначала поставил глухую часть, а потом подвижную.

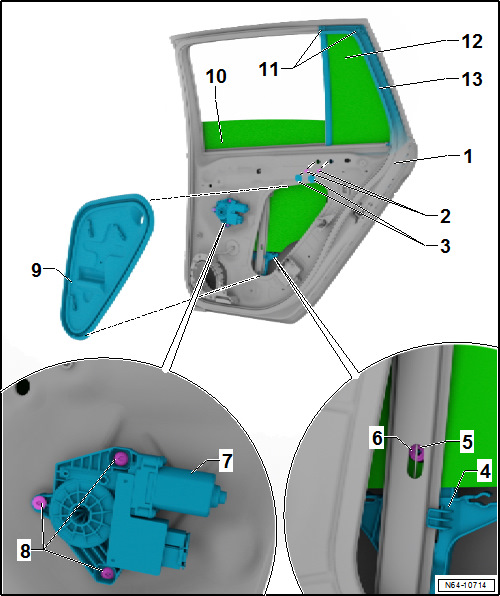

Немного картинок из ELSA Workshop repair guide
Осталось вклеить форточку, но это уже отдельная история…
Замена заднего левого стекла — эпопея окончена.
Начало — тут
Продолжение — тут
Поскольку заднее боковое стекло на Тиге (да как и на большинстве других авто) вклеиваемое, то эту процедуру я доверил профессионалам — центру кузовного ремонта Fservis
Кто видел, не сразу понимали, зачем менять:
А я так не могу, должно быть PERFECTO, поэтому стекло было куплено одновременно со стеклами двери:
VAG 5NA845041S NVB Стекло боковое без предварит. обработки 6 759,00 руб.

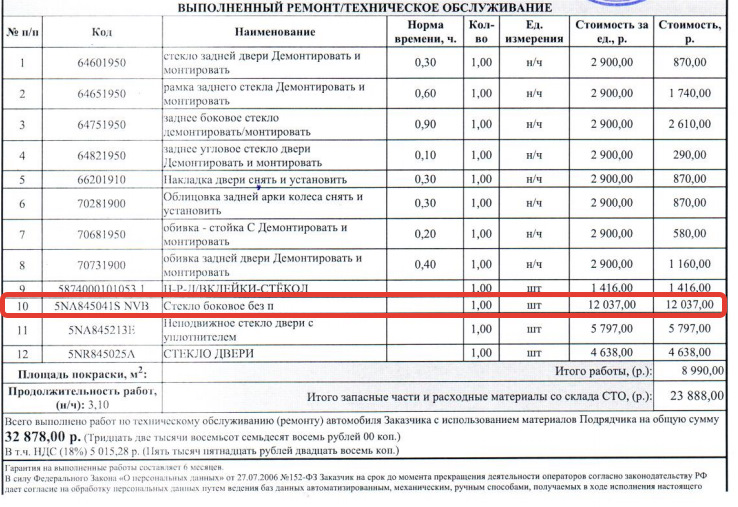

На минутку, официальный дилер просил за него 12 тысяч. 12 гребанных тысяч, Карл! Откуда такая жадность и почему это во всех мануалах называется конкурентноспособным предложением?

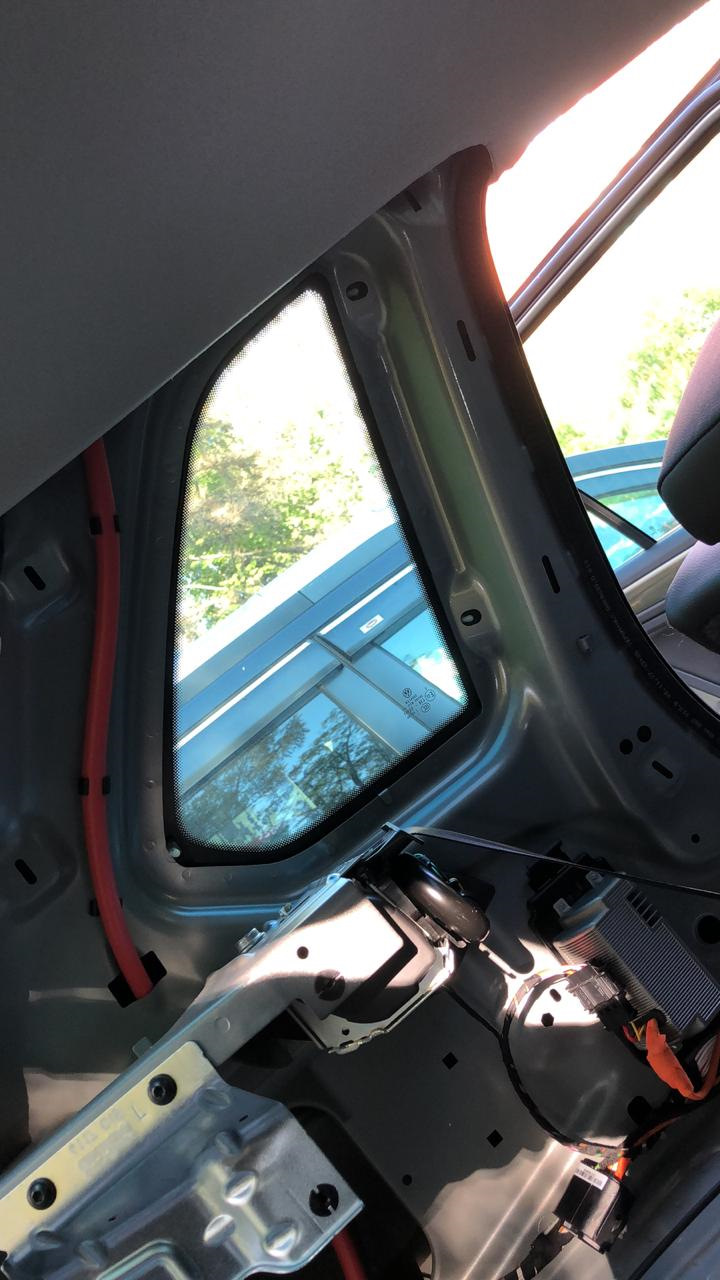

В воскресение самостоятельно демонтировал весь пластик в багажнике с левой стороны. Это не сложно, но нужна настойчивая аккуратность. Я её проявил на 99%, поэтому пострадал только распорный пистон, крепящий между собой и к кузову два элемента обшивки:

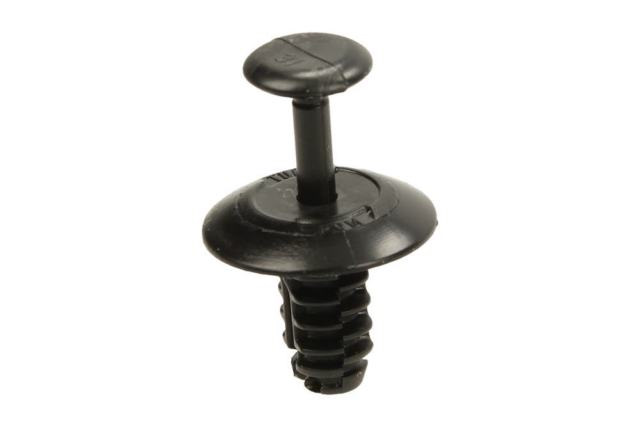

Номер его — N 911 585 01, и я искренне не понимаю, за что тут 120 руб! Поэтому быстренько погуглив, нашел равнозначный за 20 рублей от BMW (тем более, что пины от BMW в Тиге уже установлены — Задние ручки KESSY) — за номером 51118174185, и как раз 1шт оказалась в наличии в соседнем магазине.
В понедельник утром отдал, вечером в 19 часов забрал. За вклейку заплатил 2185 руб. Как удобно, что они рядом, можно на каршере доехать до работы и потом обратно.
По итогу работу в целом сделали хорошо, а вклеили отлично (хотя на мойку еще надо заехать, для дождевой проверки). Специально написал, что в целом хорошо, так как был нюанс с обивкой потолка. Но так как его исправили по первой моей просьбе и без последствий, то детализировать дальше не буду. Не делает ошибок тот, кто ничего не делает))
Да и пожелание всем нашим машинкам: не ломайтесь, вы же не девочки 🤣
Как разобрать заднюю дверь?
Начал шумку дверей. Не могу снять внутреннею часть двери. Как и чем снять фиксатор стеклоподъемника? Все застопорилось именно из-за этого.
Кто разбирал двери, дайте толковый совет!
Volkswagen Tiguan 2013, двигатель бензиновый 2.0 л., 170 л. с., полный привод, автоматическая коробка передач — своими руками
Машины в продаже
Volkswagen Tiguan, 2012
Volkswagen Tiguan, 2012
Volkswagen Tiguan, 2013
Volkswagen Tiguan, 2011
Комментарии 15
сам полез — немного офигел, но все заработало — ради чего лез)))
и понял, что все не так то просто))
Эне всё так просто, как хотелось бы.
да вообще ж.па
полез — у меня дверь у поставленной на сигналку машины — открывалась((( и думаю уже давно))) как я жил…
оказалось для таких экстренных нужд есть замок — противоположность детскому — запирает дверь чтоб снаружи не открывалать… потрогал его — он с трудом первый раз щелкнул…и все — стал работать замок сигналки))) а до конца так и не разбрал …
Такая же проблема, подскажите пожалуйста, где такой замок находится?
С торца двери под резиновой заглушкой гляньте там будет прорезь под ключ ( от машины) вставляете клют( отвертку) и поворачиваете ( если мне память не изменяет, если не найдёте, пишите, сфотографирую.
Спасибо, попробую. Потом отпишусь
С торца двери под резиновой заглушкой гляньте там будет прорезь под ключ ( от машины) вставляете клют( отвертку) и поворачиваете ( если мне память не изменяет, если не найдёте, пишите, сфотографирую.
Забыл даже совсем про это, сегодня попробовал и все получилось, еще раз спасибо!
Отлично! Огромное спасибо!
Это спереди. Возможно.
Сзади немного не так. Там пластиковая деталька, как ее назвать даже не знаю. Сфотографировать не догадался.
Не увидел, что речь про заднюю дверь.
На железной внутрянке есть две черных заглушки, их надо снять. Затем опустить стекло примерно до середины пока в эти дырки не увидишь фиксаторы стекла. Там головки под внутрений торкс. На самом деле это обратные стороны болтов сжимающих фиксатор стекла. Надо эти болты ослабить. Выкручивать надо по часовой стрелке. Затем поднимаешь стекло вверх. Крепишь скотчем к верхней рамке стекла. Опускаешь стеклоподъемник и снимаешь железный щит. Вначале приподнимаешь его чуток вверх а затем на себя нижнюю часть.
Правда там кроме стеклоподъемников еще дофига всего. Наприме замок двери с внешней ручкой надо снять.
Это спереди. А на задней двери?
Узнали как снять внутрянку?
Мне тоже нужно снять, не могу найти ни где
Самостоятельная замена переднего бокового стекла
Для желающих могу помочь с проведением данной либо какой то другой процедуры на Вашем авто.
Конечно я понимаю что это довольно специфическая вещь, но вдруг кому-нибудь пригодится, хотя искренне желаю чтобы этого не произошло.
К слову сказать узнавал ради интереса в одном из установочных центров, которые занимаются стеклами, цену на подобную работу, так вот она идентична цене за замену целиком лобового! Подходит как для переднего водительского, так и для переднего пассажирского стекла. Я менял водительское.
Итак поехали, снимаем накладку внутренней ручки двери.
Откручиваем два торкса 30 под ней.

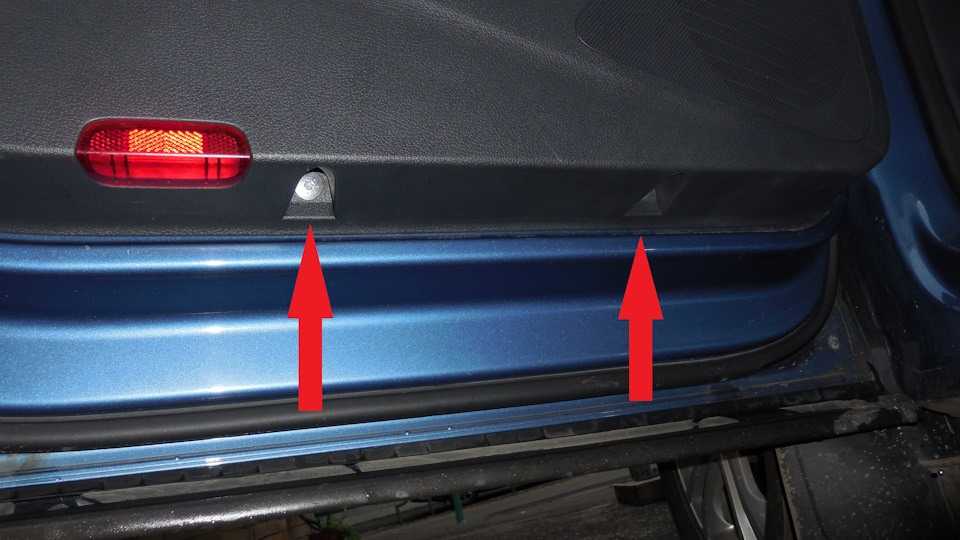

Откручиваем еще два торкса 30 в нижней части дверной карты.
Начинаем отщелкивать клипсы снизу и по бокам, далее дверная карта просто поднимается наверх.
Отщелкиваем разъемы с кнопок ЦЗ и блока кнопок стеклоподъемников/управления зеркалами, а также при наличии вытаскиваем диод подсветки ручки.
Далее снимаем крюк с ручки открывания замка для чего нужно сдвинуть пластиковый фиксатор.

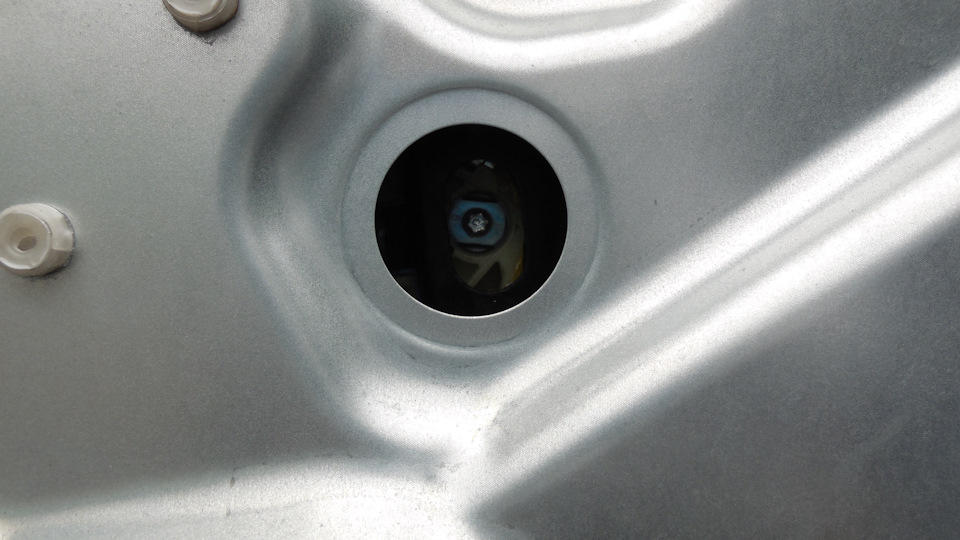

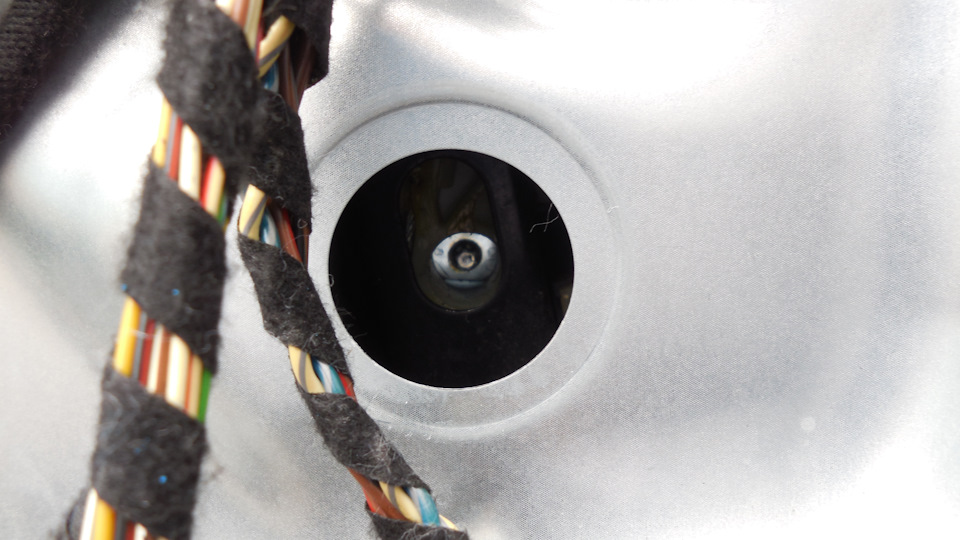

Вынимаем резиновую заглушку здесь
Подключаем блок управления стеклоподъемниками обратно и опускаем стекло до появления в этих отверстиях болтов, они зажимают само стекло в посадочных гнездах.

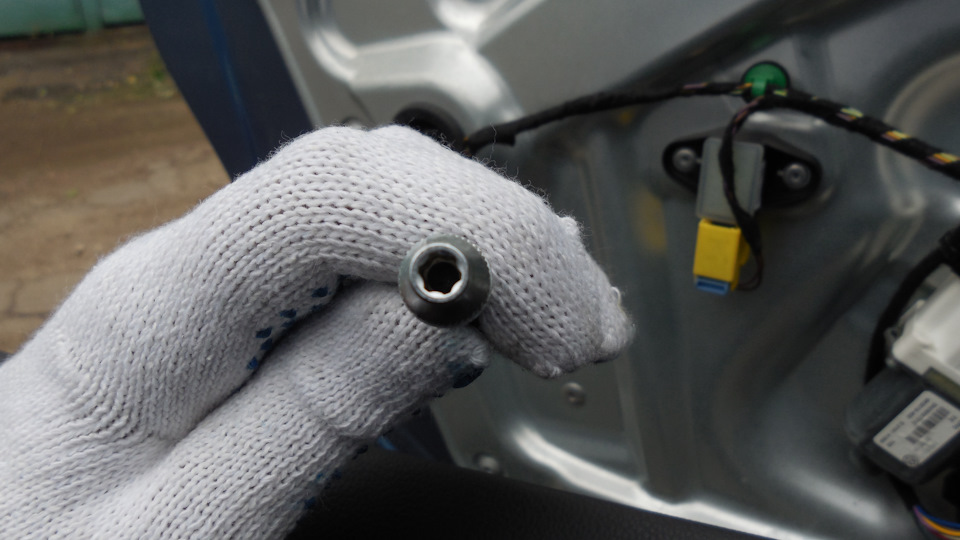

Для их откручивания понадобится такая головка на 4 мм. Резьба левая.
Achtung! Warning! Attention! НЕ ВЫКРУЧИВАЕМ ИХ ПОЛНОСТЬЮ, а то получится как у меня и будет довольно геморно поставить вкрутить их обратно, я приготовился уже разбирать всю дверь))
Далее я магнитом пытался вытянуть болтик на себя и заодно затянуть его на несколько витков резьбы прокручивая магнит.
Когда открутили оба болта стекло можно тянуть наверх и поворачивая его в сторону по ходу движения для извлечения.
Снизу должно выйти из пазов.
Для понимания как ставится/вытаскивается стекло записал небольшое видео:, собственно на нем немного отгибаем бархатный прижим и вставляем стекло как это показано, движением от задней части авто к передней, при этом опуская его и поворачивая.
Как снять стекло задней двери тигуан
Снятие и установка стекла задней двери
Кузов. Внешнее оборудование. Фольксваген Тигуан 1
Снятие
Инструкция: Вкручивая винт в распорную вставку, не давить на него с большой силой, иначе она может провалиться внутрь двери.
Установка
Руководство Обивка задней двери VW Tiguan 2 — снятие и установка
Admin
Создатель сайта
Детали и узлы обивки задней двери Фольксваген Тигуан 2
На рисунках изображены детали и узлы обивки задней двери со стороны водителя. Изображение для стороны переднего пассажира аналогично стороне водителя.
1 Облицовка задней двери
2 Декоративная накладка
3 Внутренние ручки дверей
4 Верхняя часть оболочки дверной ручки
5 Световозвращатель
вариант комплектации
предупредительный фонарь в двери
6 Поворотный пистон 1 шт.
повернуть на 90° (1/4 оборота) для запирания/отпирания
7 Фиксатор 7 шт.
вставить в облицовку
повреждённые или деформированные фиксаторы заменить
8 Винт 2 шт. 4,5 Н·м
9 Клавиша заднего стеклоподъёмника со стороны водителя E711
Снятие и установка обивки задней двери Volkswagen Tiguan 2
Необходимые специальные приспособления: Клин 3409, Клинья T10383
Снятие
— Выключить зажигание и все потребители электроэнергии и извлечь ключ из замка зажигания.
— Поддеть верхнюю часть накладки ручки 1 с помощью клина 3409 и извлечь её из гнёзд в облицовке двери
— Для разблокирования провернуть поворотный пистон 1 рожковым ключом (10 мм) или головкой Torx T30 в направлении стрелки на 90° (1/4 оборота)
Поворотный пистон стрелка разблокирован

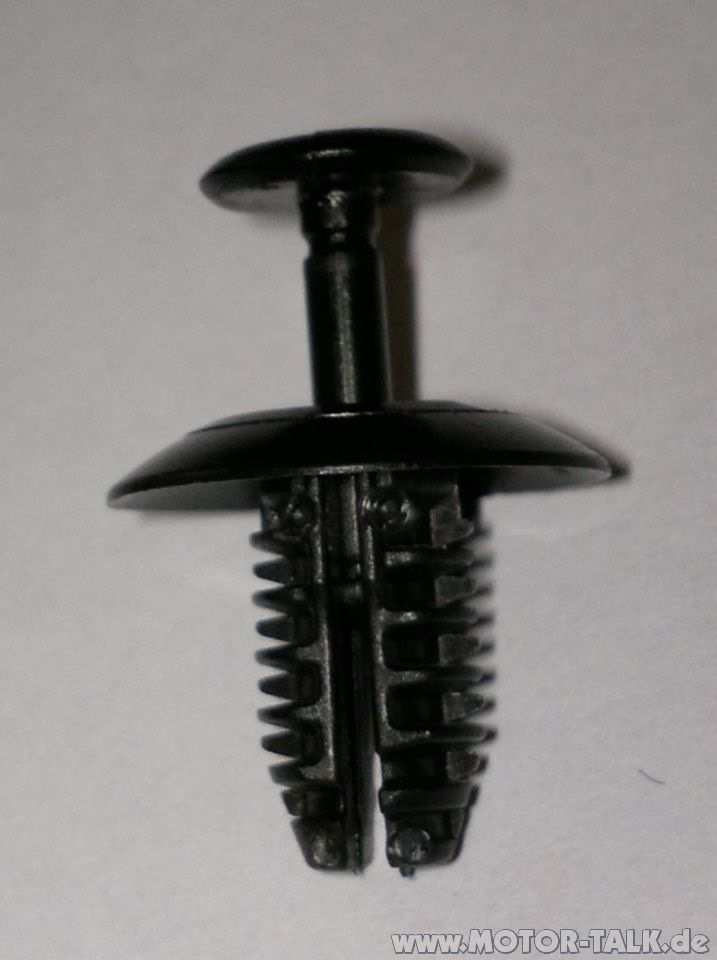

— Извлечь пистоны 2 крепления обивки двери 1 из гнёзд с помощью клиньев T10383. Пистон 3 уже разблокирован
— Извлечь облицовку двери 1 из молдинга уплотнителя стекла вертикально вверх.
— Отсоединить электрические разъёмы от облицовки двери 1 в соответствии с комплектацией автомобиля.
— Отсоединить трос 1 от механизма привода внутренней ручки двери
Установка
Перед сборкой необходимо проверить все элементы крепления и заменить повреждённые.
Установка осуществляется в обратной последовательности, при этом необходимо учитывать следующее:
— Ввести пистоны в обивку задней двери.
Перед установкой обивки двери убедиться, что все зажимы находятся в положении 1!
Надлежащее крепление обивку двери пистонами, находящимися в положении 2, невозможно!
Моменты затяжки см. выше
Снятие и установка декоративной накладки на Тигуан 2
Необходимые специальные приспособления: Клинья T10383
Снятие
— Снятие обивки задней двери
— Рассверлить точки крепления 3 декоративной накладки 1 сверлом соответствующего диаметра со стороны обивки двери настолько, чтобы декоративная накладка начала отходить от обивки двери
Осторожно! Не повреждать обивку двери при высверливании.
— Осторожно высвободить точки крепления 3 одну за другой и снять декоративную накладку 1 с обивки двери.
Установка
Зажимные шайбы в зоне декоративной накладки: 7 шт., например, 12,8 мм × 7,85 мм.
применяемость см. Электронный каталог запчастей.
— Вставить новую декоративную накладку 1 в обивку двери
— Вдавить зажимные шайбы 3 на цапфы декоративной накладки до упора
— Отрезать над зажимными шайбами 3 цапфы декоративной накладки так, чтобы они выступали не более чем на 2 мм.
— Установить обивку передней двери
Снятие и установка внутренней ручки отпирания двери VW Tiguan 2
Необходимые специальные приспособления: Клинья T10383
Декоративную накладку следует заменить.
Снятие
— Снять обивки задней двери
— Снять декоративную накладку
Осторожно! Не повреждать обивку двери при высверливании.
— Рассверлить точки крепления 2 внутренней ручки двери 4 сверлом соответствующего диаметра со стороны обивки двери настолько, чтобы ручка начала отходить от обивки двери
— Осторожно отсоединить внутреннюю ручку двери 4 по всему периметру от обивки двери
Установка
Зажимные шайбы в зоне внутренней ручки двери: 4 шт., например 12,8 мм × 7,85 мм.
применяемость см. Электронный каталог запчастей
— Вставить новую внутреннюю ручку двери 4 в обивку двери
— Надавив, до упора насадить зажимные шайбы на цапфы внутренней ручки двери
— Откусить цапфы, отступив от зажимных шайб 2 на 2–3 мм.
Это нужно для того, чтобы цапфы не упирались во внутренний лист двери
— Установить новую декоративную накладку
— Установить обивку передней двери
Снятие накладки стекла задней боковой двери
#1 OFFLINE MAXFAVORIT

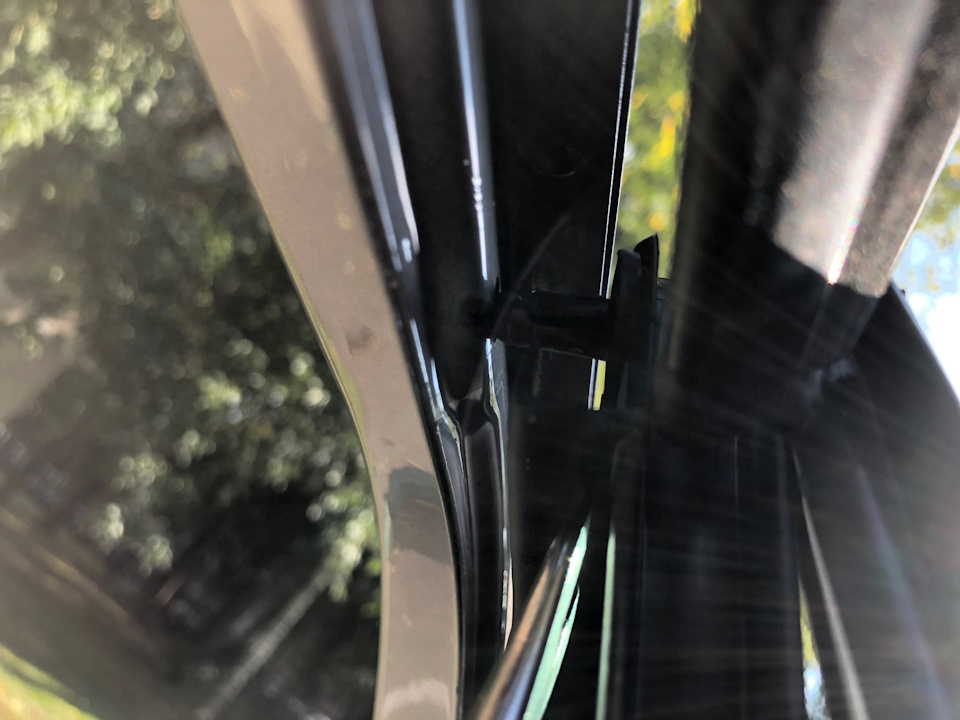

Внезапно обнаружил что при движении по неровным дорогам скрипит накладка задней левой двери! (в месте её прилегания к накладке передней двери).
Про накладку передней двери есть соответствующая тема, а про заднюю нет.
Помогите с информацией по снятию накладки задней двери. (скрип бесит).
#2 OFFLINE oleg3110_78
Не хороший но ругающийся матом
Всадник без головы сам по себе не страшен, страшно когда он во главе эскадрона!
#3 OFFLINE MAXFAVORIT
Спасибо за подсказку.
Но нетерпеливые руки полезли в бой сами.
В итоге имеем надрыв уплотнителя в уголке.
#4 OFFLINE oleg3110_78
Не хороший но ругающийся матом
Спасибо за подсказку.
Но нетерпеливые руки полезли в бой сами.
В итоге имеем надрыв уплотнителя в уголке.
Попробую заклеить.
Я не просто так написал, езжу с надорваным — забил
Всадник без головы сам по себе не страшен, страшно когда он во главе эскадрона!
#5 OFFLINE Sergei_O
Я не просто так написал, езжу с надорваным — забил
Забанен на форуме Клуба любителей Volkswagen Tiguan. Пожизненно. Чем и горжусь.
Причины тут
#6 OFFLINE oleg3110_78
Не хороший но ругающийся матом
Всадник без головы сам по себе не страшен, страшно когда он во главе эскадрона!
#7 OFFLINE Sergei_O
Забанен на форуме Клуба любителей Volkswagen Tiguan. Пожизненно. Чем и горжусь.
Причины тут
#8 OFFLINE oleg3110_78
Не хороший но ругающийся матом
Всадник без головы сам по себе не страшен, страшно когда он во главе эскадрона!

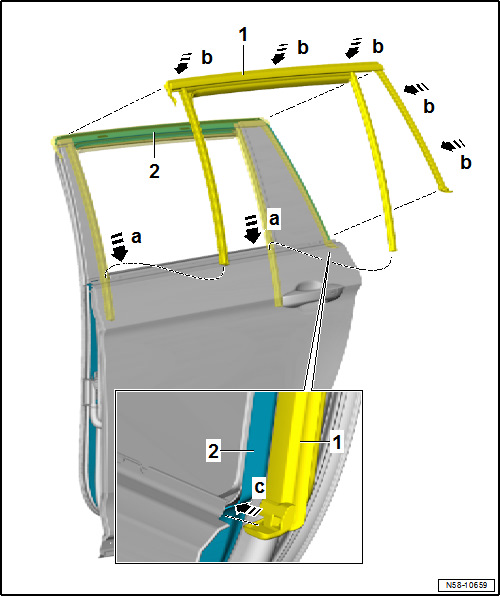

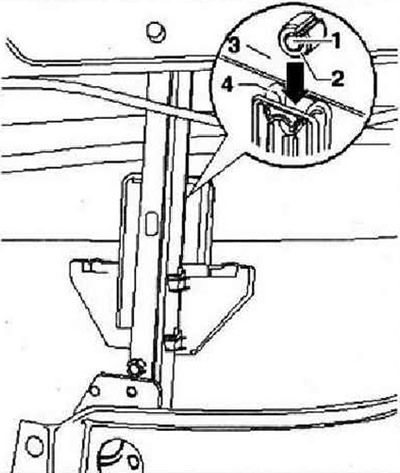

Снятие и установка направляющей стекла
Кузов. Внешнее оборудование. Фольксваген Тигуан 1
Инструкция: Ниже дана описание работ по снятию и установке направляющей стекла правой двери. Направляющая стекла левой двери снимается и устанавливается аналогичный образом. Уплотнитель стекла при снятии не перегибать!

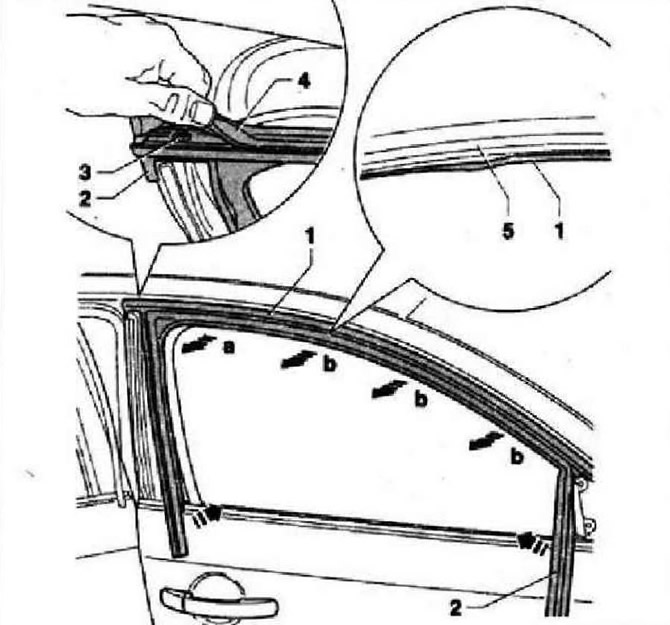

Снятие уплотнителя стекла
Инструкция: Уплотнитель стекла при снятии не перегибать.
Снятие накладки
Установка
Снятие направляющей
В случае направляющей с молдингом
Все направляющие
Снятие несущей панели двери Тигуана
Перед снятием несущей панели двери снимаем ее обшивку
1. Вставив жало ключа и немного оттянув ручку выщелкиваем накладку личинки замка.
2. Снимаем заглушку личинки.
3. Полностью выкручиваем и вынимаем правый винт (зеленая стрелка), левый (утопленый, красная стрелка) выкручиваем но не вытаскиваем, и вдавливаем его внутрь. Личинка расфиксировалась.
4. Вытаскиваем личинку оттянув ручку
5. Сдвинув назад по ходу движения, вытаскиваем ручку двери.
6. Выкручиваем винт держателя ручки. На фото видны «защелки», просунув пальцы внутрь, сдвигаем внутренности назад по ходу движения и толкаем все это внутрь двери (чтобы не забыть потом, что я собственно и сделал поначалу — потом не мог понять, что еще держит. )
7. Переходим внутрь. Снимаем две заглушки стеклоподъемника
8. Опустив стекло, так чтобы в отверстиях стали видны винты, ослабляем держатели стекол. Головка на 4.
Резьба здесь ЛЕВАЯ — выкручивать надо ПО часовой стрелке.
9. Поднимаем стекло вверх и фиксируем его с помощью малярного скотча.
10. Переходим к стойке двери. Нажав сверху расфиксируем кожух разъема.
11. Откинув фиксатор, вытаскиваем разъем проводки двери
12. Снимаем кожух проводки из двери и запихиваем это все внутрь двери.
Когда приступите к п.17 (б), не забудьте внутри двери выдернуть фиксатор проводки
13. Вытаскиваем из блока управления двери разъем зеркала.
14. Освобождаем из фиксаторов проводку зеркала, отсоединяем разъем пищалки
15. Переходим к замку, выворачиваем 2 винта. Здесь нужен двенадцатигранник на 6.
16. Выворачиваем последние 8 винтов самой панели, 4 сверху по 2 сбоку.
17. а) Тянем снизу панель, сначала высвободив низ передней направляющей стеклоподъемника.
б) Потом опускаем панель вниз, сначала вытаскивая направляющие стеклоподъемника.
в) Тянем панель вперед освобождая замок и держатель ручки.
ВСЕ.
Авторы
Вопросы и ответы
Если в статье, что-то не понятно — задайте свой вопрос, нашли ошибку — поправьте, в конце концов просто киньте интересную ссылку или предложение по сайту.
Учитывайте, что Ваш вопрос никто не увидит, пока на него не будет дан ответ или он не пройдет модерацию.
Передумал, скрыть форму отправки.
Здравствуйте. Такая проблемка, при закрытой правой передней двери наружняя ручка имеет небольшой люфт. Появился он после открытия с усилием примерзшей двери. Соответственно вопрос в том что прижимает ручку к двери, тросик или какой то пружинный механизм, что могло сломаться?
Разбирать и смотреть — гадать можно долго
После того как оставил включенными габариты, сел АКБ. Соответственно с брелока двери не разблокируются.
Попытки открыть ключем механически не увенчались успехом, ключ просто проворачивается в замке в любую сторону сколько угодно оборотов..
Пока в тупике что делать дальше.
Может есть какие-нибудь мысли на этот счет.
Думаю уже неактуально, но мне кажется, что слетела тяга с замка. Обращайся к специалистам.
