как снять заднюю ручку двери на калине

Замена задней наружной ручки открывания двери.

Всем — добра! Зимняя погода в этом году преподносит сюрпризы- то снег, то дождь, то солнце, то мороз… И вот после ночной стоянки и очередного ледяного дождя произошла неприятность- жена пытаясь открыть заднюю дверь — сломала ручку… Ну и ладно: не критично, дверь задняя, левая, я ей не пользуюсь… Это я сам себя успокаивал — не хотелось на морозе ковыряться с ручкой. В одни из выходных заехал на авторынок и купил ручку за 350 руб, бросил в багажник, что б при случае заменить. Случай настал- немного потеплело да и выходной день был.
Замена простая: понадобятся отвертка, ключ/головка на 8 и съемник для пластика

Снимаем дверную карту

и откручиваем болты, удерживающие ручку. Снимаем старую ручку, вернее 2 ее половины, т.к. отламывается силуминовый язычок, связывающий ручку

Далее вставляем новую ручку в отверстия двери и сдвигаем ее до упора вправо( т.е. к заднему бамперу) — она должна зайти в зацеп с тягой. Наживляем и проверяем на работоспособность. Если дверь открывается нормально — затягиваем болты крепления ручки и собираем дверную обшивку. У меня все получилось сразу.
Результатом доволен — ничего не люфтит и ручка прилегает плотно к двери.
Всем — удачи на дорогах!

Источник

Ремонт ручек дверей Калина, Гранта, Шевроле — Нива

Недавно начал замечать что внешние ручки дверей немного разболтались в месте переднего крепления их, а особенно задняя правая. Не знаю с чем это связано, но первое что я подумал — она банально открутилась и решил ее подтянуть, а то как это бывает в самый не подходящий момент она отвалится и будел шоркать по лакокрасочному покрытию.

Для разбора и снятия ручки вытаскиваем две заглушки из рукоятки обшивки, выкручиваем 2 винта под крестовую отвертку и снимаем ручку. Выкручиваем кнопку закрытия двери вверху спереди и откручиваем винт с торца ручки открытия двери из салона, снимаем эту ручку. Далее обшивка держится только на клипсах. Клипсы очень хрупкие, так что советую заранее прикупить штук 5. У меня сломались 3 при снятии. Далее откручиваем 2 болтика ключиком на 8 и снимаем нашего пациента.

Снятие ручки немного запутанное — для этого двигаем ее максимально вперед по ходу автомобиля не вытаскивая ее из переднего зацепления (там паз позволяет ее двигать), надавливаем заднюю часть вниз, вытягиваем ручку как будто вы открываете дверь и как бы выкручивая из двери верхнюю часть достаете ее из зацепления с дверью. Возможно ее можно вытащить иначе, но я считаю это идеальный вариант для того чтобы не поцарапать дверь, т. к. там закрытый участок и если содрать краску то возможно быстро выступит коррозия.

Осматриваем ручку — болтается металлическая вставка.

Источник

Пошаговая инструкция по ремонту и замене ручки двери на Калине

LADA Калина выпускалась Волжским автозаводом в период с 2004 по 2018 год. Комплектация относится к семейству малого класса 2 группы, за годы производства модель претерпела одно обновление. В 2013 году на рынок вышло второе поколение переднеприводных хэтчбеков, универсалов и седанов.

Калина относится к бюджетному ценовому сегменту. Владельцы оценили неприхотливость модели к качеству топлива, его минимальный расход, большое количество запчастей. Замена ручки задней двери Калина не относится к числу частых расходников. Деталь ломается сравнительно редко, ремонт проводится как на специализированном СТО, так и самостоятельно.

Причины

Замена ручки двери Калина на водительском месте составляет менее 1% от всех кузовных поломок комплектации первого поколения. Механизм открывания заднего элемента менее надежен, мастера отмечают, что каждая десятая Калина имеет проблему открывания задней левой или правой двери, это около 10% всего кузовного ремонта. Причины поломки ручки:

В сильный мороз из-за попадания и замерзания влаги в приводе замка приходится прикладывать неадекватно большое усилие на наружную ручку, чтобы открыть дверь. В результате – выходит из строя ее механизм открывания.

Рекомендуется перед открыванием двери брызгать на замок незамерзайкой или антиледовым спреем, который используют для чистки лобового.

Внимания заслуживают наружные элементы открывания задних дверей Лада Калина. Как показывает практика, они ломаются гораздо чаще, чем передние. А причина этого – заводской брак одной из деталей механизма ручки.

Что именно ломается в механизме?

Перед тем как поменять ручку на двери на Калине, автолюбители разбирают обшивку и демонтируют узел. После разборки задней двери и снятия наружной ручки открывания чаще всего выясняется, что причиной поломки является язычок, который приводит в движение замочную тягу. Его часть ломается, из-за чего деталь перестает входить в зацепление с тягой. Виной этому является неправильно подобранный материал, из которого изготовлен этот язычок.

Производитель заявляет, что механизмы замка изготовлены из высокопрочной стали. Мастера, которые ремонтируют авто, утверждают, что в качестве материала АвтоВАЗ использует силумин ― сплав алюминия с кремнием, который более других подвержен коррозии.

Ремкомплект на замок задней двери для Лада Калина в продаже почти не встречается, поэтому приобретают узел целиком в сборе. Цена узла составляет 330-350 руб. В том случае, когда металл или хромовое покрытие новой детали не совпадет по цвету с остальными ручками автомобиля, разбирают оба узла и переустанавливают язычок с новой рукоятки на старую.

Снятие и монтаж наружной ручки на Калине

Независимо от комплектации кузова или года выпуска, переустановка и ремонт замков, ручек остается для хэтчбеков и универсалов одинаковой. Различается порядок работ при ремонте передних и задних элементов. Устройство деталей считается простым, поэтому на переустановку одного элемента уходит около 30 минут. Для самостоятельных работ потребуется следующий инструмент:

Передняя дверь

Порядок выполнения работ, необходимых для снятия и установки наружного рычага передней двери на Лада Калина:

Смазать все движущиеся части привода замка, собрать все в обратной последовательности. Чаще всего ломается язычок или собачка. Мастера не рекомендуют менять элемент отдельно, лучше переустановить узел целиком, поскольку тяга замка со временем теряет эксплуатационные характеристики.

Задняя дверь

Пошаговый ремонт ручки задней двери:

Смазать все движущиеся детали замка, произвести сборку в обратной последовательности.

Все вышеперечисленные виды работ можно выполнить своими руками, не прибегая к дорогостоящим услугам автосервиса. Для ремонта потребуется купить только новую ручку и набор клипс для дверной обшивки.

Источник

Как установить ручку задней двери на калине

Пошаговая инструкция по ремонту и замене ручки двери на Калине

LADA Калина выпускалась Волжским автозаводом в период с 2004 по 2018 год. Комплектация относится к семейству малого класса 2 группы, за годы производства модель претерпела одно обновление. В 2013 году на рынок вышло второе поколение переднеприводных хэтчбеков, универсалов и седанов.

Калина относится к бюджетному ценовому сегменту. Владельцы оценили неприхотливость модели к качеству топлива, его минимальный расход, большое количество запчастей. Замена ручки задней двери Калина не относится к числу частых расходников. Деталь ломается сравнительно редко, ремонт проводится как на специализированном СТО, так и самостоятельно.

Причины

Замена ручки двери Калина на водительском месте составляет менее 1% от всех кузовных поломок комплектации первого поколения. Механизм открывания заднего элемента менее надежен, мастера отмечают, что каждая десятая Калина имеет проблему открывания задней левой или правой двери, это около 10% всего кузовного ремонта. Причины поломки ручки:

В сильный мороз из-за попадания и замерзания влаги в приводе замка приходится прикладывать неадекватно большое усилие на наружную ручку, чтобы открыть дверь. В результате – выходит из строя ее механизм открывания.

Рекомендуется перед открыванием двери брызгать на замок незамерзайкой или антиледовым спреем, который используют для чистки лобового.

Внимания заслуживают наружные элементы открывания задних дверей Лада Калина. Как показывает практика, они ломаются гораздо чаще, чем передние. А причина этого – заводской брак одной из деталей механизма ручки.

Что именно ломается в механизме?

Перед тем как поменять ручку на двери на Калине, автолюбители разбирают обшивку и демонтируют узел. После разборки задней двери и снятия наружной ручки открывания чаще всего выясняется, что причиной поломки является язычок, который приводит в движение замочную тягу. Его часть ломается, из-за чего деталь перестает входить в зацепление с тягой. Виной этому является неправильно подобранный материал, из которого изготовлен этот язычок.

Производитель заявляет, что механизмы замка изготовлены из высокопрочной стали. Мастера, которые ремонтируют авто, утверждают, что в качестве материала АвтоВАЗ использует силумин ― сплав алюминия с кремнием, который более других подвержен коррозии.

Ремкомплект на замок задней двери для Лада Калина в продаже почти не встречается, поэтому приобретают узел целиком в сборе. Цена узла составляет 330-350 руб. В том случае, когда металл или хромовое покрытие новой детали не совпадет по цвету с остальными ручками автомобиля, разбирают оба узла и переустанавливают язычок с новой рукоятки на старую.

Подведем итоги

Поскольку проблема достаточно распространена, надеемся на большую полезность материала для обладателей Лада Калина. Теперь мы поняли, что с ручками задних дверей рассмотренного нами автомобиля следует обращаться особенно аккуратно, чтобы не потребовалась замена ручки задней двери.

Покажем как можно заменить ручку наружной двери на автомобилях Лада Калина, Лада Гранта. Я думаю многие владельцы сталкивались с такой проблемой, передние двери снаружи открываются без особых проблем, а чтобы открыть задние, приходится прикладывать как минимум в два раза больше усилий, чтобы сработал замок. Приходится очень сильно дёргать за ручку, в результате механизм не выдерживает и с внутренней стороны отламывается металлический язычок. В таких случаях обычно меняют всю ручку в сборе.

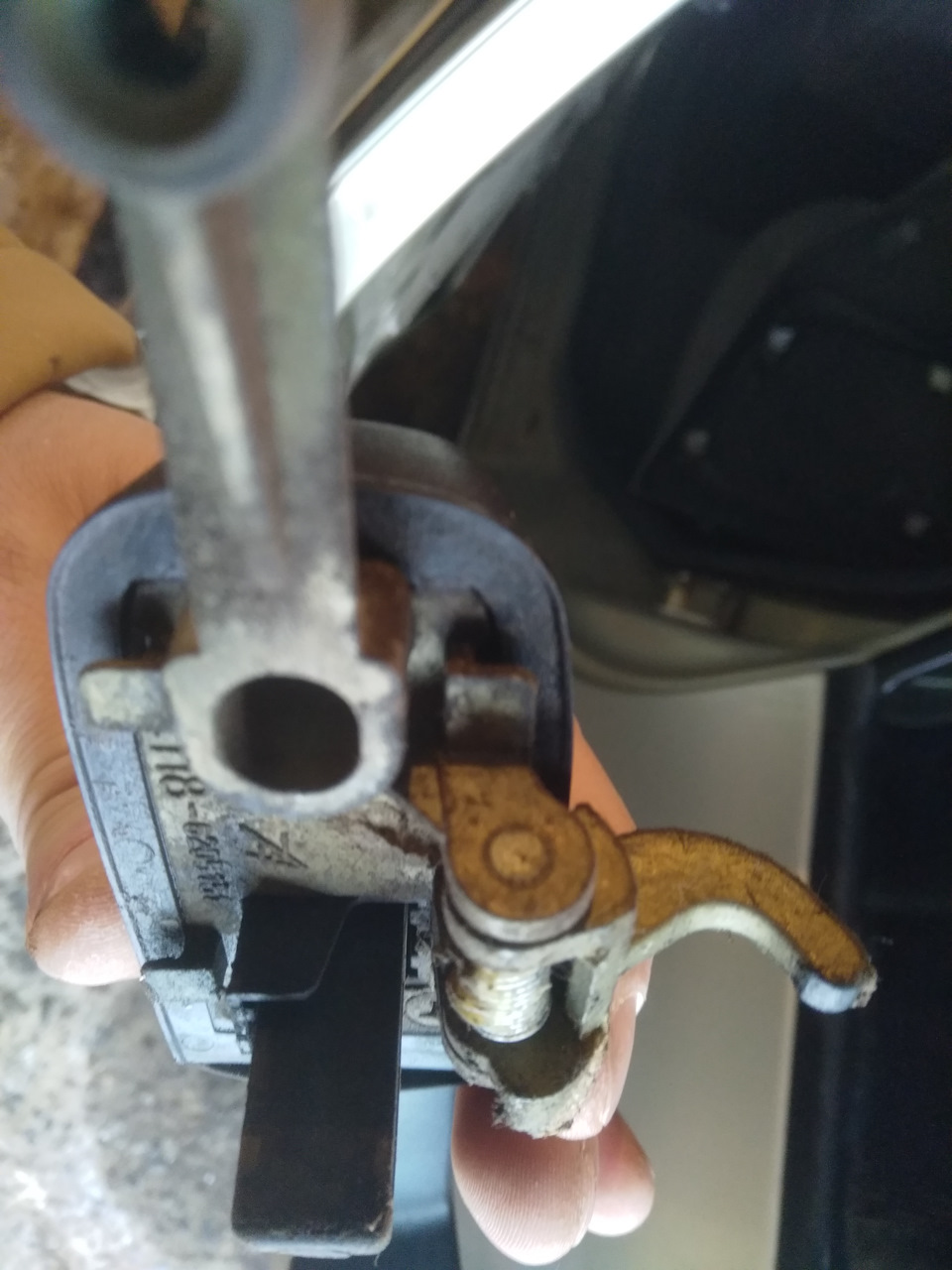

В нашем случае, после снятия дверной карты, была найдена вот такая деталь:

Это и есть тот самый металлический «язычок», который приводит в движение тягу замка двери. С внутренней стороны, откручиваем одну гайку на 8:

Теперь ручку можно снимать с наружной стороны, одна её часть снимается без проблем, со второй придётся немного повозится. Новая ручка стоит в районе 300 рублей, это не так дорого, чтобы заморачиваться с ремонтом старой.

Когда новая ручка сидит на своём месте, но не закреплена. необходимо максимально сдвинуть её в сторону задней части автомобиля, т.е. назад, чтобы язычок, который у нас был отломан, вошёл в оцепление с механизмом замка двери. В таком положении необходимо проверить как открывается дверь, если всё нормально, прикручиваем ручку.

Снятие и монтаж наружной ручки на Калине

Независимо от комплектации кузова или года выпуска, переустановка и ремонт замков, ручек остается для хэтчбеков и универсалов одинаковой. Различается порядок работ при ремонте передних и задних элементов. Устройство деталей считается простым, поэтому на переустановку одного элемента уходит около 30 минут. Для самостоятельных работ потребуется следующий инструмент:

Передняя дверь

Порядок выполнения работ, необходимых для снятия и установки наружного рычага передней двери на Лада Калина:

Смазать все движущиеся части привода замка, собрать все в обратной последовательности. Чаще всего ломается язычок или собачка. Мастера не рекомендуют менять элемент отдельно, лучше переустановить узел целиком, поскольку тяга замка со временем теряет эксплуатационные характеристики.

READ Python как установить tkinter

Задняя дверь

Пошаговый ремонт ручки задней двери:

Смазать все движущиеся детали замка, произвести сборку в обратной последовательности.

Все вышеперечисленные виды работ можно выполнить своими руками, не прибегая к дорогостоящим услугам автосервиса. Для ремонта потребуется купить только новую ручку и набор клипс для дверной обшивки.

Пошаговая инструкция по ремонту и замене ручки двери на Калине

Некоторых владельцев практичных LADA Kalina посещает проблема, вызванная плохим отпиранием задних дверей. Данная неисправность может возникнуть не только у немолодых LADA Kalina, но и у совершенно новых экземпляров. Данный дефект можно справедливо характеризовать, как заводской брак. Производитель пока, похоже, не предпринял мер по устранению указанной недоработки механизма ручки, поэтому проблема весьма актуальна и сегодня.

Заметим, что передние дверные ручки не страдают подобными проблемами, а вот задним механизмам повезло значительно меньше.

Вот и на конкретно взятой Лада Калина после нескольких попыток открытия задней двери, приложив повышенное усилие к ручке, произошла ее поломка. Ремонтный комплект для данного механизма вряд ли быстро удастся отыскать, поэтому единственной рациональной мерой будет приобретение и монтаж новой ручки. Цена не велика – около 350 руб. В данной статье расскажем, как снять и заменить поломанную ручку двери.

READ Как установить в фотошоп файл psd

Как снять наружную ручку двери на Лада Гранта и Калина

Снятие внешней ручки двери выполняют для ремонта ее механизма, замены личинки (механизма выключателя) или замены ручки на новую. Двери у автомобилей Lada Granta и Kalina одинаковые, поэтому процесс снятия наружных ручек дверей выполняется аналогично.

: ключ «на 8», отвертка с плоским и крестовым лезвием, снять обшивку двери.

Снятие замка и наружной ручки задней двери

Наружную ручку задней двери мож­но заменить не снимая замка Снимаем обивку задней двери (см. «Снятие обивки задней двери»). Головкой «на 8» с удлинителем отворачиваем гайку и болт креп­ления ручки.

. и, сдвинув ручку вперед, сни­маем ее. Устанавливаем наружную ручку зад­ней двери в обратной последова­тельности. Для снятия замка двери отсоединя­ем клемму провода от «минусового» вывода аккумуляторной батареи.

Крестообразной отверткой отво­рачиваем три винта крепления замка двери. Вынимаем замок с электроприво­дом через технологическое отвер­стие внутренней панели двери.

Замок задней двери с электро­приводом и тягами в сборе

. Устанавливаем замок задней двери в обратной последовательности.

Периодически возникает необходимость замены ручки двери Лада Калина. А потому стоит разобрать этот в целом несложный процесс. К слову, для моделей Kalina и Granta он одинаков.

Регулировка замка задней двери

Туго открываются двери, заклинил замок, появился сторонний скрип при отпирании — первые признаки необходимости регулировки дверного замка. Проблема распространенная среди отечественного транспорта.

Преждевременно изнашивается левая сторона по причине ее частого использования.

Малоопытные владельцы практикуют устранять поломку смазыванием механизма. Однако эффективность такого решения низкая. Мастера СТО рекомендуют следующую регулировку:

Передвигаем механизм на несколько мм и проверяем на работоспособность

На этом регулировка замков задних дверей окончена.

Приведенный алгоритм эффективен при условии исправного состоянии замка. А что делать, если на рамке двери образовалось искривление, деформация? В таком случае мастера советуют сделать доработку:

Место которое стачиваем напильником

Вместе с регулировкой замка приходится регулировать дверь. Причина в увеличении радиуса искривления рамки. Дефект распространенный, устраняется путем выравнивания искривления.

Специального инструмента не нужно, достаточно силы рук мастера (ремонтника).

С 2021 года АвтоВАЗ запустил серийное производство замков задней двери нового образца на Ладе Гранте. Это модернизированный вариант прежнего запорного механизма.

Главное отличие не только в стоимости, но и в изменении конструкции, применении прочного полимера. Что позволило существенно снизить стук при ударе об металлическую петлю.

Ход работ

Сразу отметим, что перед тем, как снимать ручку двери Лада Калина, необходимо демонтировать обшивку.

Передняя дверь

В первую очередь, нужно поддеть плоской отверткой пластиковый наконечник тяги вместе с рычагом выключателя замка, чтобы вывести его из зацепления.

Далее от рычага внешней ручки отсоединяется тяга привода замка – ее тоже необходимо поддеть отверткой.

Затем требуется вывинтить гайку крепления (переднего) ручки.

За ней выкрутить болт крепления (заднего).

Когда это сделано, остается только снять ручку двери Лада Калина.

Если нужно заменить личинку замка, плоской отверткой потребуется отжать фиксатор цилиндра замка.

Задняя дверь

Снять ручку задней двери Лада Калина еще проще.

Сначала нужно вывинтить гайку переднего крепления ручки.

Затем болт заднего крепления.

Остается лишь потянуть ручку вперед (в направлении езды машины) и вынуть.

Установка происходит в обратной последовательности.

Примечание. Если при установке перетянуть болт крепления, ручка станет криво – будет большой зазор, который показан на фото ниже. В таком случае необходимо лишь отрегулировать силу затяжки.

Подробнее процесс замены ручки двери Лада Калина продемонстрирован на видео.

Ремонт ручки задней двери калина

Снимаем обивку задней двери.

Надев ручку на вал, устанавливаем стекло в верхнее положение, после чего снимаем ручку.

1. С вала ручки стеклоподъемника снимаем виброгасящий элемент.

2. Фиксируем стекло в поднятом положении, установив между стеклом и внутренней панелью двери два деревянных клина.

3. Головкой на 8 с удлинителем отворачиваем два болта крепления держателя стекла к ползуну направляющей механизма стеклоподъемника.

4. Ремонт задней двери два винта крепления ручки переднюю дверь Лада Калина;. Головкой или ключом на 8 отворачиваем три гайки крепления механизма стеклоподъемника.

Замки для автомобильных дверей ВАЗ-1118 ремонтируем самостоятельно

Известно, что замки для автомобильных дверей ВАЗ-1118 имеют интересное свойство – можно заменить их личинку, не снимая механизм с самой двери. На предыдущих моделях выполнять демонтаж сложнее: отжимать скобу, удерживающую личинку, нужно скрепкой или шилом, попав при этом в отверстие на механическом приводе. В модели «Калина», то есть ВАЗ-1118, эта скоба отжимается надавливанием линейкой или отвёрткой. Что, в свою очередь, производится на установленном замке (снимать его нет смысла). Далее операция по замене рассматривается более подробно.

Устройство замков ВАЗ-2109 и недостатки

Личинка замка – это цилиндр, который снабжён секретным механизмом. Во всех замках с плоским ключом личинка делается сменной. К примеру, на автомобилях ВАЗ-2109 она заменяется так.

Механизм двери ВАЗ-2109

Вращающаяся часть, которую соединяют с тягой, называется «привод». В этом приводе, как видим, предусмотрено отверстие для демонтажа личинки. Произведя надавливание тонкой осью или шилом, личинку вытягивают наружу.

Действия после отжимания крепежа

Недостаток остаётся один – вряд ли можно выполнить указанные здесь шаги, не сняв перед этим замок полностью.

Нужно отметить, что даже когда механизм снят, вытянуть из него личинку будет непросто.

Поэтому перед проведением демонтажа, в цилиндр обязательно вставляют ключ, и поворачивают его влево или вправо на 90 градусов. Цель этого действия – получить возможность демонтажа личинки. Указанное действие выполняют без усилий, а ключ затем просто тянут «на себя».

Замена личинки в «Калине»

Прежде всего, замена элементов замка подразумевает то, что обшивка двери будет полностью отсутствовать. Поэтому сначала разберемся, как в автомобилях «Лада Калина» демонтировать обшивку. Вторая глава посвящена тому, как снять личинку и установить на её место новую. Последнее из действий, собственно, окажется наиболее простым.

Снимаем обшивку двери самостоятельно

Обшивка крепится не только на шурупах, но и на пластиковых пистонах. Число шурупов, удерживающих рассматриваемую деталь, равно четырём:

Снятие обшивки дверей Лады Калины своими руками

Двери любого легкового автомобиля, в том числе Лады Калины, облицованы изнутри специальными декоративными панелями. В силу разных причин иногда возникает необходимость эту обшивку снять, и здесь несведущие автомобилисты сталкиваются с проблемой — креплений дверной карты снаружи нет. В действительности технология разборки несложная, хотя и включает парочку нюансов, которые нужно учесть.

Зачем снимается дверная обшивка?

Чаще всего облицовка задних либо передних дверей демонтируется с целью добраться до внутренних полостей, где установлены механизмы стеклоподъёмников. Хотя за весь период эксплуатации автомобиля встречаются и другие ситуации, когда необходимо снять обшивку:

Передние дверные карты Лада Калина

READ Как установить летишопс для андроид

Также не обойтись без снятия обшивки в процессе выполнения кузовных работ, когда необходимо подварить прогнившие элементы, обновить лакокрасочное покрытие автомобиля или провести антикоррозионную обработку.

Примечание. Многие автомобилисты удаляют обивку, чтобы самостоятельно сделать дополнительную вибро — и шумоизоляцию кузова.

Облицовка задней двери Лада Калина

Подготовка к демонтажу

Чтобы открутить крепления и снять облицовку дверей, нужно приготовить нехитрый набор инструментария:

Инструмент для разборки дверок

Поскольку дверная карта автомобиля Лада Калина держится на пластиковых фиксаторах (иначе — клипсах, пистонах), есть предостережение к условиям ведения работ.

Категорически не рекомендуется демонтировать обивку дверей на морозе, когда пластмасса становится хрупкой и легко разрушается. Отсюда появляется риск переломать все клипсы в процессе снятия декоративной панели.

Поэтому в зимний период выполняйте эту операцию в обогреваемом гараже или боксе.

В летнее время никаких требований к помещениям нет, снимайте обшивку хоть под открытым небом. Рекомендация одна: в ветреную погоду машину лучше загнать в гараж, иначе при открытых дверях в салон нанесёт много пыли.

Ремонт ручки двери на Калине ВАЗ-1119

Очень простой способ быстрого ремонта ручки двери

, не нужно вскрывать обшивку двери

, все делается снаружи.

3. Для снятия замка двери отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи

Крестообразной отверткой отворачиваем винт крепления промежуточного рычага тяги блокировки замка, и снимаем рычаг вместе с тягами с прямоугольного выступа, выводя тягу блокировки из пластмассового держателя (показан стрелкой).

4. Крестообразной отверткой отворачиваем винт крепления основания внутренней ручки двери, и снимаем ее. вместе с тягой с полого штифта. Снимаем декоративную накладку стекла и вынимаем направляющую стекла.

5. Снятие, установка, замена и ремонт наружной ручки передней двери Лада Калина | Раздел 10. Крестообразной отверткой отворачиваем три винта крепления замка двери.

Вынимаем замок с электроприводом через технологическое отверстие внутренней панели двери.

6. Сжав два фиксатора колодки жгута проводов, отсоединяем колодку от электропривода и снимаем замок с тягами.

Замок задней двери с электроприводом и тягами в сборе

Пошаговая инструкция по демонтажу замка задней правой (левой) двери на Ладе Гранте

Работы проводим модульно: демонтаж карты, снятие внутренней начинки, ручки, замка.

Замок задней двери ремонту не подлежит, если на нем видны следы деформации корпуса.

Устройство замка задней двери

Обзор цен производителей

*цены актуальны состоянием на 28.11.2018 года.

Обзор цен производителей

*цены актуальны состоянием на 28.11.2018 года.

Рекомендации по выбору

Вне всякого сомнения, предпочтение при выборе отдавайте деталям с заводскими каталожными артикулами. Приобретайте расходные материалы исключительно в официальных представительствах, СТО, автомагазинах.

Перед покупкой сверяйте каталожные артикулы деталей с фактическими данными, указанными в инструкции по эксплуатации. При отсутствии таковой книги, обращайтесь за консультацией к специалистам сервисных центров, скачивайте рекомендации с сети интернет.
