Как снять ручку двери Tiguan
Оказывается коррозия вокруг ручек Тигуанов (и не только)- это нормальное явление…
Чтоб побороть ее, необходимо снять ручку:
Мануалы в сети нашел.
Сделал свой:
На торце двери есть резиновая заглушка:
Отверткой поддеваем крышечку на личинке:
Выкручиваем правый длинный винт в торце двери:
Выкручиваем до упора (он не достается) левый винт в торце двери:
И надавливаем на него отверткой до упора (мм 5):
Личинка при этом расфиксировалась.
Из-за пыли корпус личинки выходит плотно.
Аккуратно поддеваю его отверткой с разных сторон:
И вынимаю корпус личинки:
И стягиваю ее на мм 10 назад по ходу автомобиля.
Ручка выходит из зацепления крючком:
Отводится на сторону и вынимается из зацепления передним краем:
Начал подготовку к сдаче машины на покраску двух деталей (водительская дверь и низ пятой двери).
Ждем следующую запись:)
Установка задних дверных ручек 🔑Kessy 🔑
Походу все кто их себе хотел, уже поставили, а я как обычно всё провафлил и буду последним в этом году))
Зато с развернутой информацией, а не записью типа «съездил к пацанам в сервис, поставили мне ручки и я рад/счастлив до жути» 😂
Значит так, вот что нужно будет для их установки:
1. Ручки в цвет или в грунте с последующей окраской. Можно купить новые, можно поискать б/у.
Я пошёл по второму варианту и купил в цвет в идеальном состоянии от Passat`а на немецком eBay две ручки в моём цвете (Tungsten Silver) за 60 евро, плюс доставка из Берлина (около 20 долларов).
Ручки пришли в сборе с платформой (не нужной) и даже колпачком, хотя их менять не требуется.
Подпись под фото — подсказки для поиска ручек))

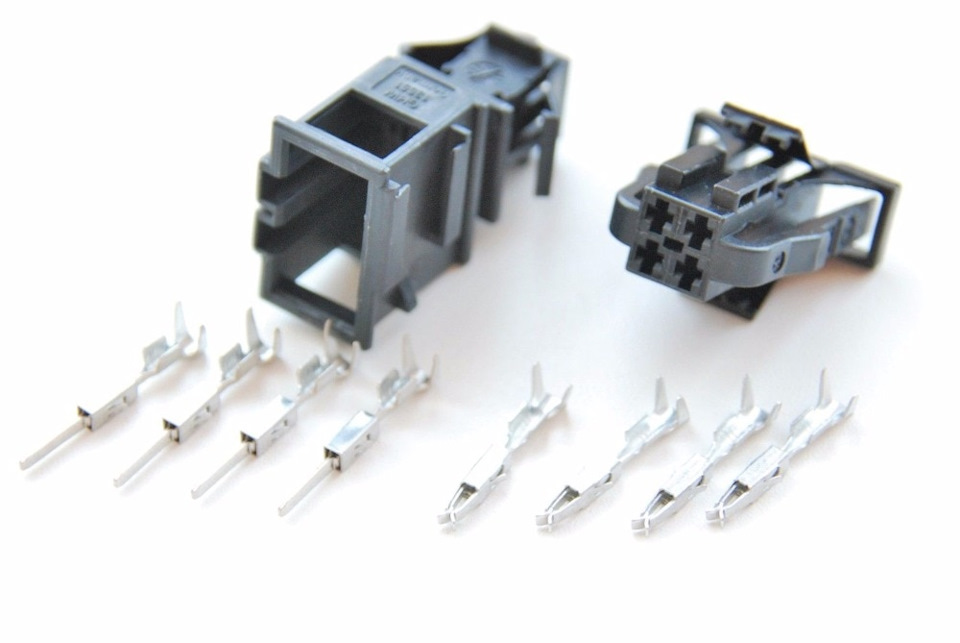

2. 4-х контактный разъем ручки. Нужно естественно 2 шт. Новые собираются как солянка по номерам, указанным тут:
3C0 973 704 kessy разъем в ручки- 2 шт.
000 979 030 E пины в разъем — 8 шт.
Мне повезло, и я купил их уже в сборе на www.audivw24.de по 9€ с бесплатной доставкой.
3. Проходной 4-х пиновый разъем под обшивкой двери — 2 шт. Куплены на Aliexpress запицот рублей на обе стороны.

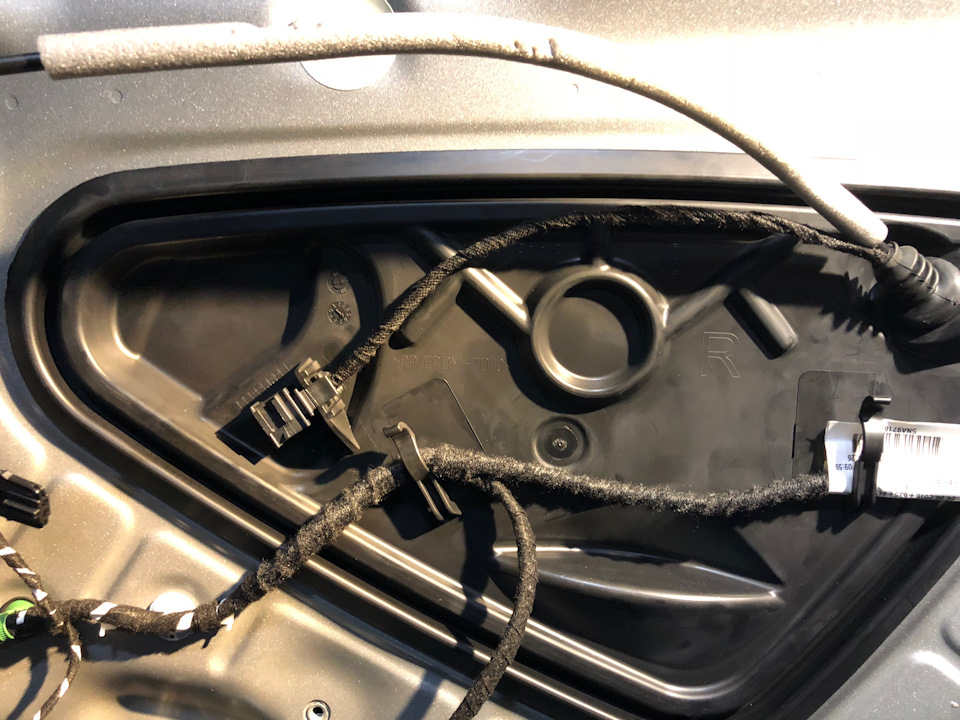

Разъем идеально подходит и самофиксируется на штатном предназначенном для него месте на черной пластиковой заглушке двери.
4. Пины для разъема двери — 16 шт.
12527512135 — 8 шт
12527545852 — 8 шт
Многие делают по три, а массу оставляют внутри двери. Я протащил целиком по 4 провода, массу зацепил под передней панелью.
5. Пины для модуля Kessy — N90764701 — 6 шт.
6. Провод 0.35 — много))

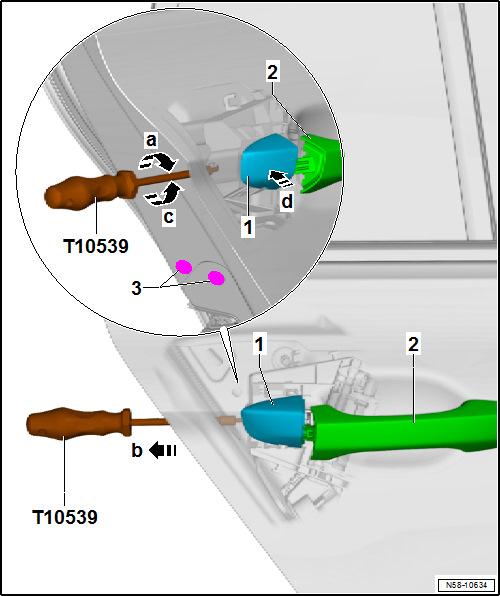

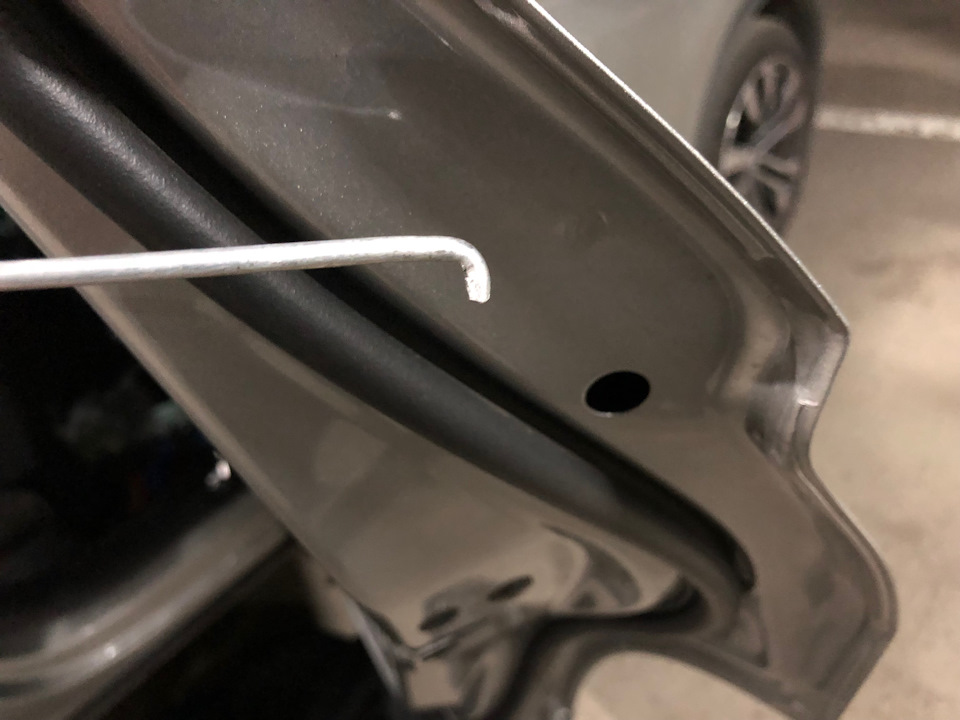

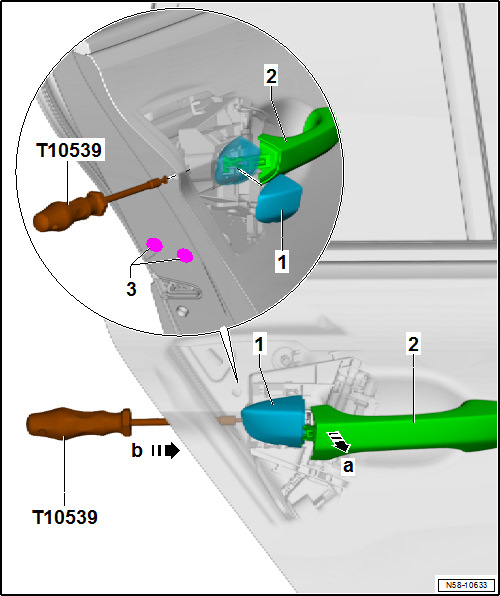

7. Инструмент для снятия ручек — VAG T10539 или аналоги или самодельно.
1. Меняем дверные ручки
Тут просто если знать как. Мне повезло, ручки приехали с платформой, и я натренировался вдоволь дома.
Даю описание с картинками:
1. Снимаем дверные обшивки. Два винта Т30, один под крышкой внутренней ручки, второй под подлокотной частью. Снимаем отражатель, и также торксом30 проворачиваем фиксатор на 90градусов, далее надо отжать пистоны, можно сдергивать обшивку руками если есть пистоны в запасе, а можно аккуратно воспользоваться инструментом. Например таким:
2. Прокидываем проводку от ручек до модуля KESSY по схеме от PASSAT:
Левая сторона — yadi.sk/d/iGTv5AeM_CPULg
Правая сторона — yadi.sk/d/eWS8jOECiHom5A
Я делал в два этапа: сначала от KESSY до дверного разъема (совместив с установкой EasyOpen), а вторым этапом — двери полностью.

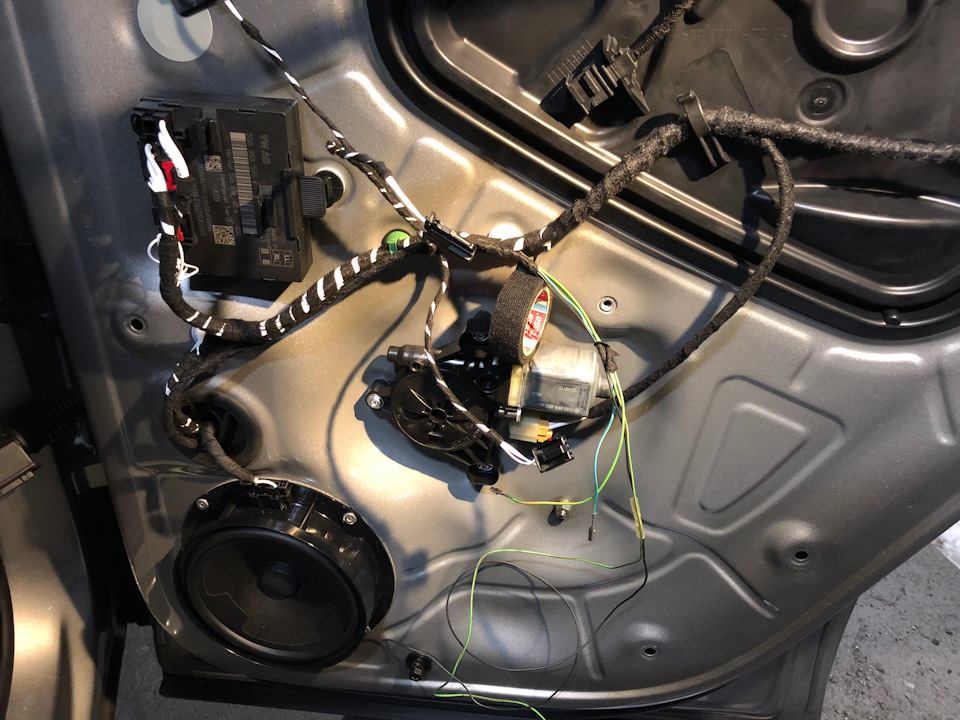

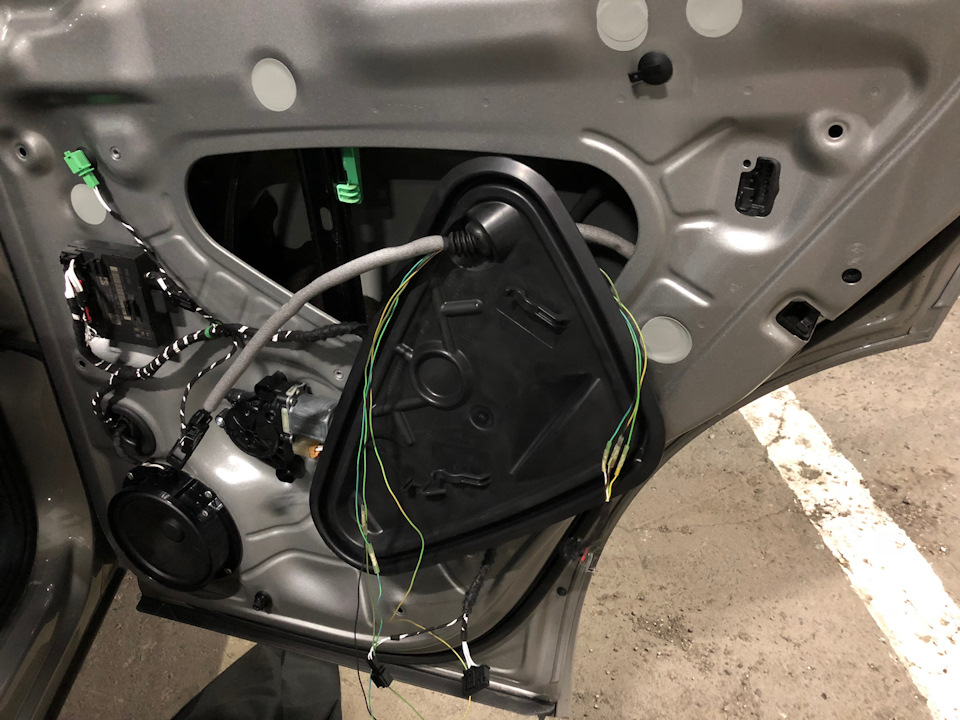

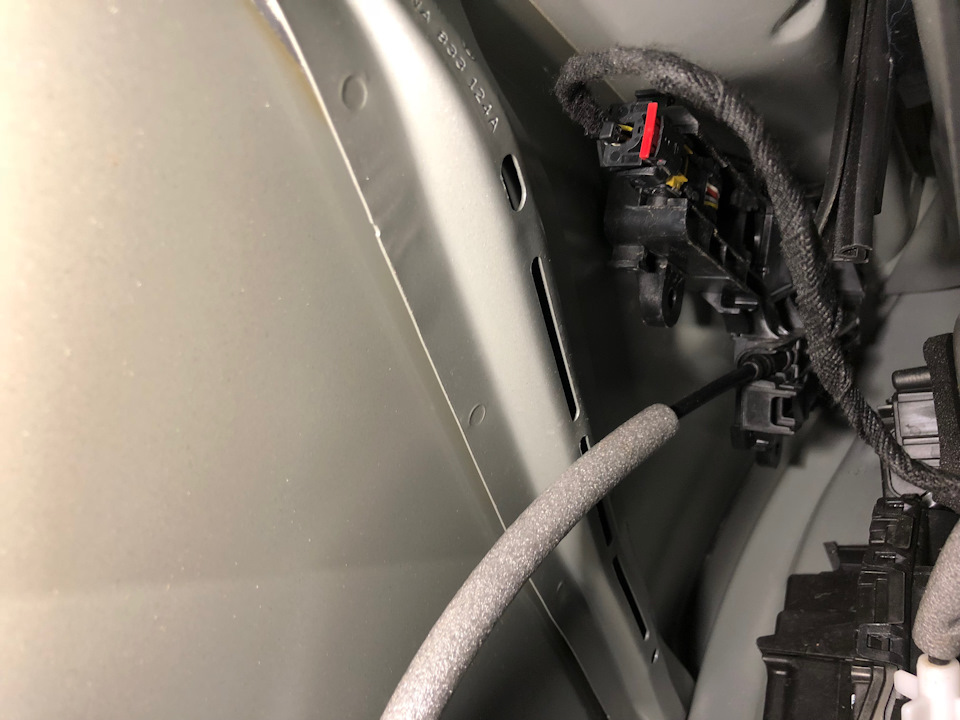

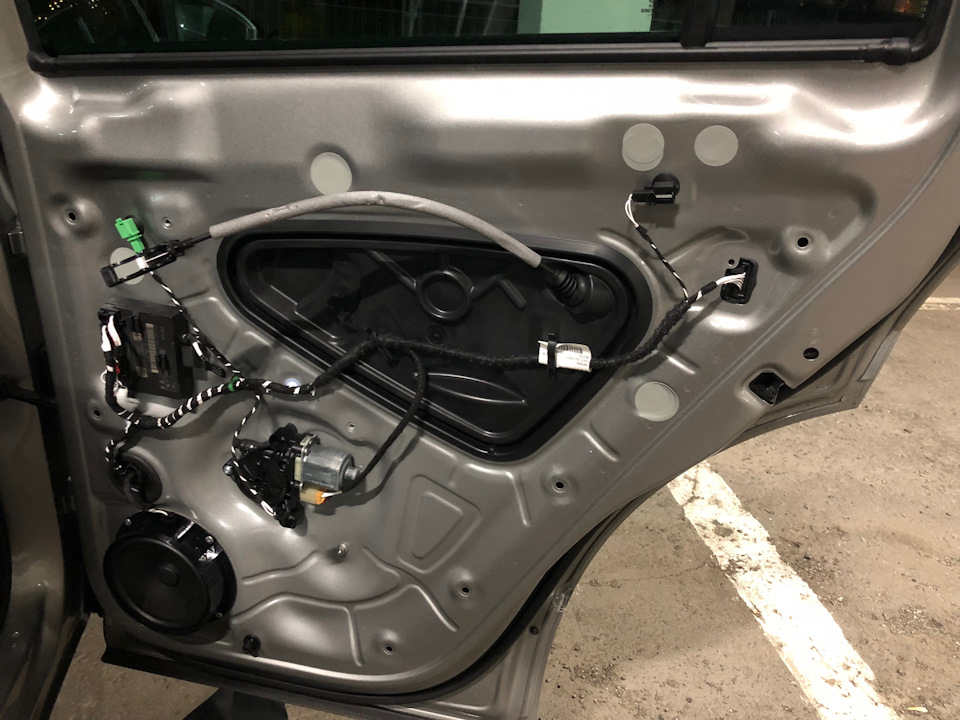

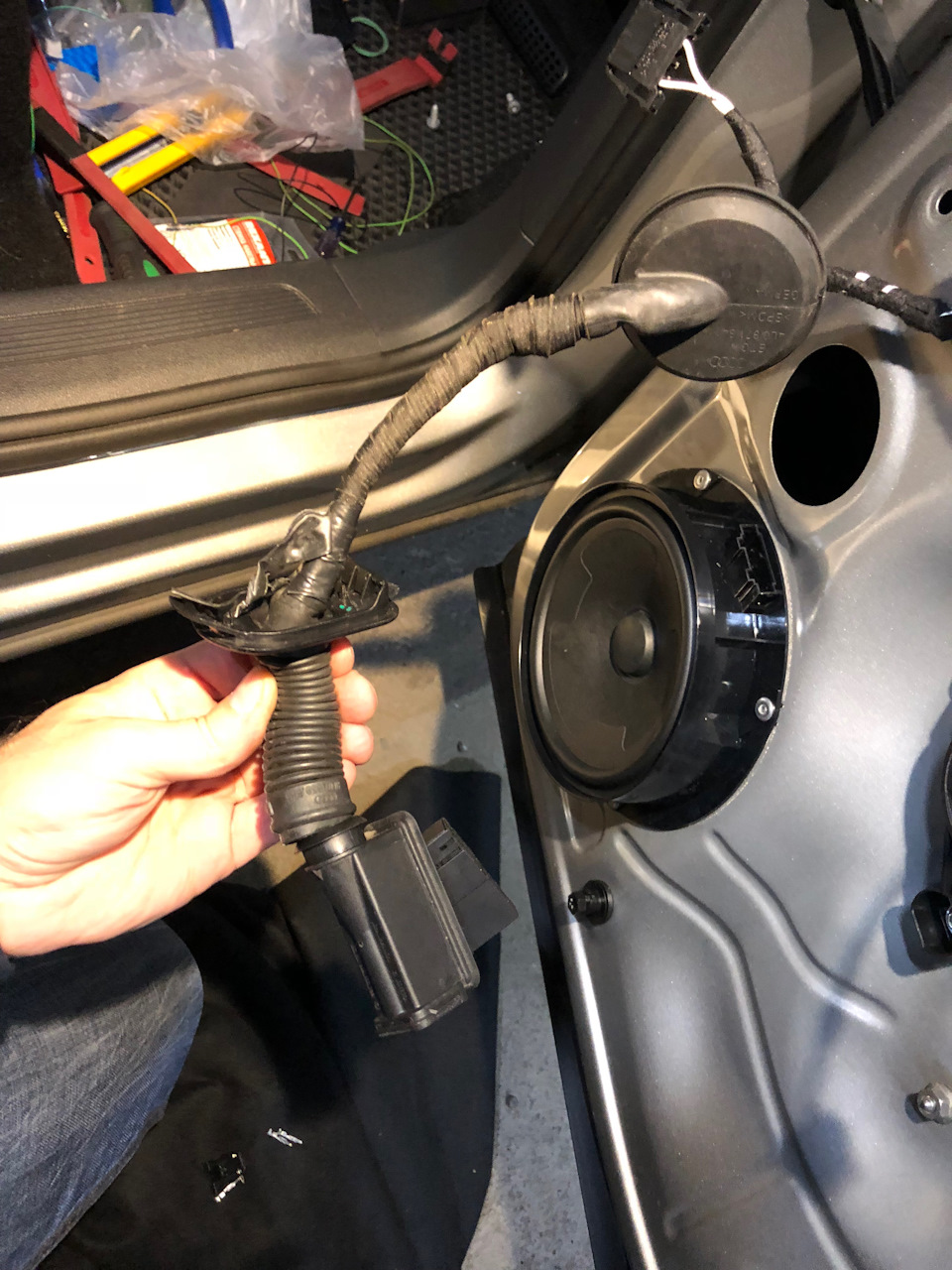

Фото в процессе:
3. После установки обязательно сконфигурировать:
Инструкция для VCDS — тут.
4. Для тех кто дочитал до конца бонус — пособие по установке ручек, ОРИГИНАЛ, перевод с немецкого
Как видите ничего сложного, и на всё про всё потрачено примерно 8-10 тыс. рублей
Запчасти
Volkswagen Tiguan 2017, двигатель бензиновый 2.0 л., 316 л. с., полный привод, роботизированная коробка передач — тюнинг
Машины в продаже
Volkswagen Tiguan, 2019
Volkswagen Tiguan, 2021
Volkswagen Tiguan, 2021
Volkswagen Tiguan, 2021
Комментарии 25
Родные ручки не в продаже случаем?
Александр, здравствуйте.
Я правильно понял, что нужны сами ручки 510837205G 510837206G;
Хорошее уточнение. Правильные номера с буквой G.
Хороший отчет!
А можешь подсказать смысл от промежуточного разъема в двери, кроме того, что он в эльзе указан и место под него есть? )
Смысл — сервисный. если надо будет снять проводку двери, достаточно будет отсоединить проводку снаружи, а не лезть вовнутрь.
Интересно на кодиаке такие же ручки… привык на фф3 к кейлесс на задних дверях, постоянно дергаю заднюю ручку)))
Не совсем понимаю… у моего Пассата Б8 — с завода с задними ручками с открытием… выходит что можно… Зная предхоза — не думаю, что он бы заморачивался с установкой (взял просто индивидуальную комплектацию и поставил практически все, что можно было на тот момент).
Отличный, информативный, полноценный технологический процесс! Чётко!
Вопрос. А не проще сигнализацию с меткой поставить. И в настройках настроить свободный доступ. При приближении метки двери будут открываться, а при пропадании метки двери запираются.
Ну как сказать… Если вопрос в «проще ли», то мне конечно проще ручки поставить и 8 проводов провести. Да и вообще, не люблю нештатное вмешательство в авто.
Метка нужна еще чтобы защитить авто от ретранслятора. Покупая машину с безключевым доступом и не поставить сигналку с меткой, считаю это неправильно. Это бывает один раз в жизни когда машину угоняют
Вопрос. А не проще сигнализацию с меткой поставить. И в настройках настроить свободный доступ. При приближении метки двери будут открываться, а при пропадании метки двери запираются.
Ты не последний! Хотел поставить ещё давно но как то все не сросталось то цвета моего не было либо комплект совсем дорого! Вот не давно приехали ручки и все комплектующие а теперь нет времени отвести машину в сервис где поставят!;(
Как снять часть дверной ручки?
Привет, братья тигуановоды! Сегодня я к вам обращаюсь за помощью и подсказками. Есть у меня одна проблемка, которая гложет давно и надо бы ею заняться уже. Хоть она и мелочь на первый взгляд.
Когда-то давно (не помню когда точно и с какой целью) в сервисе ковыряли мастера ручку правой задней дверцы нашего Тига. И только потом, когда уже было слишком поздно ехать к ним и плевать в морду, я обнаружил, что часть этой ручки снаружи то и дело отходит. Видимо, при снятии или установке эти умельцы отломали там какой-то фиксатор.
Руки всё не доходили, но надо бы уже сделать. Полез я в Экзист и нашел в каталогах её как «заглушку ручки двери» под артикулом 5N0 839 167 BGRU (порядка 430 рублей стоит эта финтифлюшка). Вот она на схеме под номером 29.
В общем эта деталюшка вместе с прокладочкой (под номером 26 на схеме) немного отходит от металла двери. Примерно миллиметра на три. То есть не фиксируется на двери. В Экзисте я кстати обнаружил эту детальку с подписью «имеется также в цвете». Если не ошибаюсь, то есть надежда заиметь её сразу в цвет кузова (надеюсь такое будет возможно иначе красить ее придется и сколько это стоит ХЗ, но врядли будет не дорого…).
Осталось только понять как она снимается и ставится, чтобы ничего ещё не сломать, да и новую тоже. А также чтобы эту грамотно демонтировать. Гугл мне ничем не помог. Есть инструкции как снимать обшивку передних дверей Тигуана, но там ручка с личинкой на этом месте. А тут как? Откуда подлезать? Чем? В общем кто знает или проделвал работы в этом месте машины прошу подсказать.
Заранее спасибо всем неравнодушным к моей пустячковой проблемке.
П.С.
Ковырять методом проб и ошибок не лезу ибо уверен, что надо наверняка знать что делаешь или не делать пока не узнал этого)
Как снять дверную ручку?
Ray Ben
Участник
Привет, братья тигуановоды! Обращаюсь за помощью и подсказками. Есть у меня одна проблемка, которая гложет давно и надо бы ею заняться уже. Хоть она и мелочь на первый взгляд.
Когда-то давно (не помню когда точно и с какой целью) в сервисе ковыряли мастера ручку правой задней дверцы нашего Тига. И только потом, когда уже было слишком поздно ехать к ним и плевать в морду, я обнаружил, что часть этой ручки снаружи то и дело отходит. Видимо, при снятии или установке эти умельцы отломали там какой-то фиксатор.
Руки всё не доходили, но надо бы уже сделать. Полез я в Экзист и нашел в каталогах её как «заглушку ручки двери» под артикулом 5N0 839 167 BGRU (порядка 430 рублей стоит эта финтифлюшка). Вот она на схеме под номером 29.
В общем эта деталюшка вместе с прокладочкой (под номером 26 на схеме) немного отходит от металла двери. Примерно миллиметра на три. То есть не фиксируется на двери. В Экзисте я кстати обнаружил эту детальку с подписью «имеется также в цвете». Если не ошибаюсь, то есть надежда заиметь её сразу в цвет кузова (надеюсь такое будет возможно иначе красить ее придется и сколько это стоит ХЗ, но врядли будет не дорого…).
Осталось только понять как она снимается и ставится, чтобы ничего ещё не сломать, да и новую тоже. А также чтобы эту грамотно демонтировать. Гугл мне ничем не помог. Есть инструкции как снимать обшивку передних дверей Тигуана, но там ручка с личинкой на этом месте. А тут как? Откуда подлезать? Чем? В общем кто знает или проделвал работы в этом месте машины прошу подсказать.
Для пущей ясности — болтающаяся часть ручки, которую нужно снять обведена красным.
Заранее спасибо всем неравнодушным к моей пустячковой проблемке.
П.С.
Ковырять методом проб и ошибок не лезу ибо уверен, что надо наверняка знать что делаешь или не делать пока не узнал этого)
oleg3110_78
Ray Ben
Участник
Да я видел этот фотоотчёт, но нифига не понял ни из фоток, ни из объяснений(( Думал может есть подробнее и понятнее либо что-то из сервисных «инструкций к действию» в данном случае.
А почему попадос? Из-за сложности замены? Деталь конечно не совсем копеечная, но цена вменяемая и деталь купить эту не сложно..
Добавлено через 1 минуту
Напоминает ювелирную работу хирурга через малюсенькое отверстие. Эх знать бы ещё как там орудовать и чем.
В пору хоть на суперклей сажай для герметичности если так всё не просто(
oleg3110_78
Ray Ben
Участник
Красить заглушку сам будешь?
Ray Ben
Участник
oleg3110_78
Ray Ben
Участник
Не не болтается, не выпадает и не вынимается. Просто не плотно прилегает к двери, что например не хорошо при мойке машины. А еще когда эту дверь открываешь ручкой, заглушка как раз на эти 3-4 мм отходит от кузова и так остаётся. приходится её пальцем придавить чтобы хоть немного прижалась к двери. Но вообще этот ход у нее свободный. Больше не вынимается.
Надеюсь может и правда фиксатор какой там не задвинули или не до конца задвинули чтобы ее зажать там нормально.
Troll
oleg3110_78
Ray Ben
Участник
Я пока ещё ничего не заказывал в Экзисте и моя заглушка не вытаскивается поэтому я не представляю как она выглядит. Поэтому и куча вопросов.
Значит зубец фиксации находится на детали 19? Хм. Чем дальше в лес, тем толще партизаны. Пойду сегодня в гараж попробую уже поковыряться и рассмотреть что там и как. Спасибо за подсказки.
Добавлено через 1 минуту
Глянул в Экзисте деталь 19. Стоит около 1500. Что-то мне подсказывает, что её замена будет сопряжена с гораздо большими проблемами и геморроем, чем эта сумма.
Troll
Ray Ben
Участник
Понял. Ща схожу посмотрю. Постараюсь сфоткать что и как.
Добавлено через 1 час 51 минуту
Ребятушки, вы просто золото! Всё правильно и детально рассказали куда смотреть, что дёргать и на что нажать! Починил! К счастью ничего не было сломано. Просто в сервисе не дожали фиксатор этой заглушки. Сейчас скину фотки на комп и пошагово с иллюстрациями выложу как и что было!
Добавлено через 1 час 37 минут
Вот как это выглядело после того, как дверь открываешь обычно ручкой!
Мне сказочно повезло и у меня ничего не было сломано. Поэтому предстояло просто исправить. Далее по порядку.
1. В торце двери на уровне с ручкой есть вот такая резиновая заглушка.
Она легко вынимается и открывает скрывавшееся за ней отверстие.
2. Если посветить внутрь фонариком, то в глубине можно разглядеть кругляшок фиксатора, который согласно мануалу надо для снятия заглушки зацепить чем-то вроде велосипедной спицы с крючком размером 4 мм на конце и потянуть на себя чтобы сдвинуть на 5 мм для расфиксирования накладки. При сборке на него надо надавить на те же 5 мм. От отверстия до этого кругляша внутри двери примерно 8 см. Так что спица должна быть вдвое длиннее, чтобы было за что ухватиться.
3. Отжав фиксатор на себя надо при немного приоткрытой дверной ручке с небольшим усилием вытаскивать заглушку из двери. Это мешает делать прокладка под ручку и заглушку, которая располагается между ручкой и металлом двери. Советую в процессе вытаскивания заглушки сдвигать все время эту прокладку по ней к двери. Так проще будет выниматься.
А вот и то самое прямоугольное отверстие в детали в которое заходит язычок фиксатора чтобы удерживать заглушку прижатой к металлу двери.
А вот он собственно слева высовывается язычок в отверстии который и должен фиксировать заглушку. Тут он показан в максимально выдвинутом правильном состоянии, в котором он удерживает заглушку.
А вот в таком чуть выдвинутом состоянии он был у меня.
Собственно расходив его немного туда-сюда (с одной стороны в отверстии нажимая на язычок пальцем, а с другой простой вдавливая фиксатор отвёрткой) я вставил заглушку обратно и вдавил фиксатор в двери как положено.

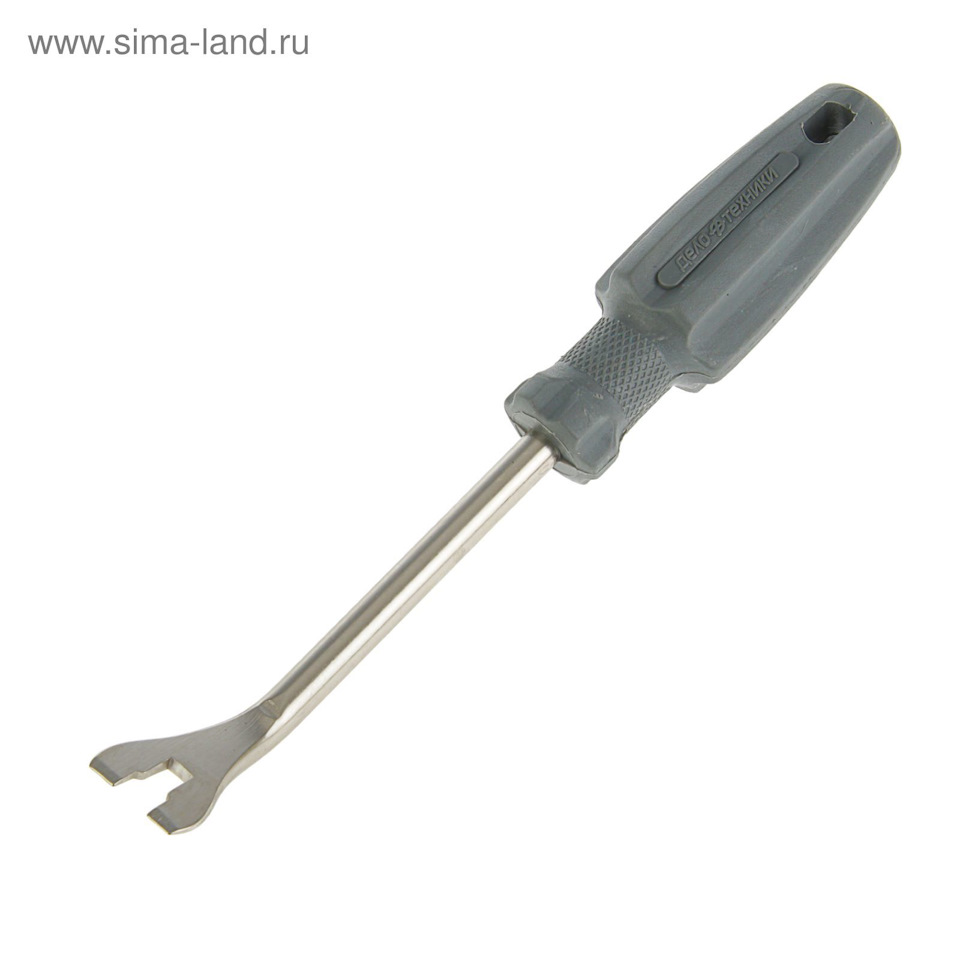

Вот это был мой инструмент вдавливания фиксатора.
Как-то так выглядел процесс. Но чтобы видеть куда давить надо подсветить обязательно фонариком. Иначе не разглядишь.
И всё выглядит идеально у меня на двери)
Огромное спасибо и нижайший поклон всем, кто подсказывал, советовал, делился опытом и полезными ссылками, а также контактами мастеров!
Ремонт ручки задней двери
Вкратце суть проблемы! Как я уже писал ранее (www.drive2.ru/l/5401712/?…98388885&page=0#a98388885) после давнего визита к официалам с разборкой и сборкой ручки правой задней двери на ней стала отходить заглушка. Причём обнаружил я это поздно и устранять уже не поехал к ним. Вот как это выглядит после того, как эту дверь открываешь обычно ручкой!
Возможные причины: поломка фиксатора этой отходящей заглушки или же недожатый фиксатор. В первом случае надо покупать новые детали тыщи на полторы и делать всё с разбором двери. Во втором — просто дожать фиксатор.
Вот что о снятии и установке этой заглушки говорится в мануале по ремонту.
Мне сказочно повезло и у меня был именно второй случай. Что же надо делать чтобы самому такое исправить.
1. В торце двери на уровне с ручкой есть вот такая резиновая заглушка.
Она легко вынимается и открывает скрывавшееся за ней отверстие.
2. Если посветить внутрь фонариком, то в глубине можно разглядеть кругляшок фиксатора, который согласно мануалу надо для снятия заглушки зацепить чем-то вроде велосипедной спицы с крючком размером 4 мм на конце и потянуть на себя чтобы сдвинуть на 5 мм для расфиксирования накладки. При сборке на него надо надавить на те же 5 мм. От отверстия до этого кругляша внутри двери примерно 8 см. Так что спица должна быть вдвое длиннее, чтобы было за что ухватиться.
3. Отжав фиксатор на себя надо при немного приоткрытой дверной ручке с небольшим усилием вытаскивать заглушку из двери. Это мешает делать прокладка под ручку и накладку, которая располагается между ручкой и металлом двери. Советую в процессе вытаскивания заглушки сдвигать все время эту прокладку по ней к двери. Так проще будет выниматься. В итоге получим такую вот дырищу.
