5. Багажник на крышу Atlant за дверные проемы за 10мин. или как я провел 2 дня…

По работе срочно понадобилось установить уже имеющийся бокс на крышу. Нужно было определиться с выбором поперечин/дуг.

Долго меня посещали мысли установить штатные рейлинги с распила/конструктора, пробивал эту тему. Цена рейлингов 2500. Нужно поставить, самому категорически крышу сверлить не хотелось, да и зима на улице, нужно ж разметить, просверлить с первого раза, обшивка потолка снять, загерметить. Короче у козовщиков поспрашивал, все говорят приезжай, поставим, че нить придумаем… но по деньгам никто не соориентировал.

Читал про крепления за дверные проемы. Очень много по улицам таких катается. Решил брать их. Пошерстил сайты объявлений. Конечно хотелось Thule. Но несколько дней поисков ни к чему не привели. Новые под 19руб. а б/у фиг подберешь, надо киты искать и прочее… решил заехать в атлант и там че нить выбрать. Денег отложил 10, решил не брать метал, взять аэродинамические, чтобы были замки.

По итогу имеем Атлант дуги черный цвет, Т слот на который можно закрепить доп крепления под лыжи и т.д. Опора В.

Дома когда из коробки достал, конечно подофигел, какие опоры не маленькие, видел атланты на других авто и опоры были меньше!

Оказывается опора поменьше называется Е и в магазине мне ее даже не предложили. Звоню в магазин. Смотрели, сказали, что для моей машины идет только опора В. Ну, со спецами не поспоришь. Написали размеры под мою машину, какие вырезать линейки. Все вымерял и вырезал и них. не подошло. Когда затянул, вроде все ок, думаю дай потрясу дугу, толкнул, а она поехала по кузову… мда… ну надежно надежно… учитывая что будет еще и бокс висеть, то недолго я так отъезжу. Начал подтягивать и вроде как подтянулось… НО! Перестали одеваться крышки с замками! Там пластины просто перекрыли замочную скважину )

Установка этих дуг занимает не более 10 минут, я стоял и тупил около 2х часов, как жить дальше. Перекручивал, переставлял зажимы пытался ближе к линейке, ничего не выходило. При затяжке, половина опоры висела в воздухе, 50% держит, 50 болтается. Ну и нафиг мне такой крепеж? Я че враг своему или чужому здоровью? Снова расстроился. Погрелся сходил, чаю попил и поехал на свет. Выкинул линейки, по которым нужно все выставлять и решил ставить в глубь крыши до «ступеньки». Взял рулетку, отмерял чтобы дуги с обеих сторон получились одинаковыми и все получилось. Затнулось. Пока я не решил потрясти дуги снова. Чуть потряс, вставляю ключ подтянуть, а там слабина… и при затягивании подушки опор заламываются и снова появляется воздушная прослойка.

Источник

Установка багажника на крышу автомобиля

Типичная история, когда при подготовке к дальней поездке в салоне автомобиля заканчивается свободное пространство. По статистике каждый пятый устанавливает автобагажник на крышу автомобиля. На приобретение прицепа многие не решаются так как много сложностей. Вариант установить багажник проще и менее затруднительный. Попробуем разобраться в вопросе установки багажника на крышу автомобиля.

Виды автобагажников

Для каждой модели машины существуют свои способы установки багажника. Иногда это зависит от вида багажника:

Их отличает специальная система удержания предметов от падения во время поездки.

Тонкости выбора

Выбирая багажник, тщательно изучаются виды и информация о грузоподъемности. Если у прицепа пружинистая подвеска в любом исполнении, которая облегчает манёвры по бугоркам и ямкам, то в случае с багажником на крыше автомобиля, с амортизирующей подвеской авто его разлучает та самая крыша. Она не имеет ярко-выраженных свойств нивелировать колебания и принимать на себя векторные удары массы груза. Но кузов с межоконными стойками – это демпфер между дорогой и дополнительным закреплённым высоко центром тяжести. Поэтому крепят багажник как можно ниже к крыше, важен даже один сантиметр.

Конструкция багажника

Золотое правило: если у автомобиля пара рейлингов на крыше, то подбираются соответствующие поперечины. Размеры должны соответствовать расстояние между рейлингами. Это крайне важно для равномерного распределения, где большая часть веса приходится на ключевые крепежные элементы.

При отсутствии элементов с помощью набора крепежей устанавливается соединение багажника и верхней части автомобиля. Составных частей базового багажника мало:

Стойки опоры, которые состоят из:

На практике автомобильные багажники в своём виде различные. Материал исполнения и механические свойства креплений совместно с показателями крыши машины определяют конструкцию и будущее назначение устройства.

Простой подбор багажника

При покупке автобагажника на крышу машины стоит уточнить:

Эти параметры помогут не допустить ошибок при покупке. Далее следуют тонкости. Важно знать, из чего сделаны опоры багажника и установочные стержни на крыше. Их изготавливают из стали и алюминия. При небольшом периоде использования багажника останавливаются на крепежных элементах из стали. При длительном использовании они приходят в негодность и ухудшают аэродинамические свойства.

Преимущество багажников из алюминия:

Способы крепежа багажника

Рассмотрим способы крепежа автобагажника к крыше:

Важные моменты

Даже после вышеизложенной информации экономный водитель скажет: «И что? Специальный багажник дорогой, бокс – маломер, экспедиционный подавно не нужен. Буду собирать из разных комплектов». На сегодня существуют все багажники со всей комплектацией, но если у такого автовладельца получится собрать подходящие детали по отдельности, раза с пятого, то он передаст свой опыт коллегам по гаражу:

Удобно иметь крупный автобагажник и не задумываться о том, сколько места в нем осталось, но:

Любая модель имеет допустимую нагрузку. При покупке неправильно подобранный автобагажник приведет к ухудшению управления автомобилем и быстрому износу конструкции. Крыша машины также обладает допустимой грузоподъёмностью.

Рекомендации по установке

Наличие рейлингов позволяет установить на машину разнообразные модели автобагажников. Сборка простая и быстрая. Конструкция отличается надежностью.

Установка багажника без рейлингов или точек крепления. Это популярный вид автобагажника с регулирующимся расстоянием между ножками. Этот способ подразумевает установку и сборку поперечины на крыше, закрепление фиксаторов и корпуса. После этого можно прикрепить дополнительные элементы для перевозки снаряжения.

Установка багажника на якорных точках. Если на автомобиле не оборудованы стержни, то используются якоря. Они крепятся к привязке, которую предоставляет производитель автобагажника. Для установки якоря нужно закрепить установочную муфту, установить и закрепить поперечины крепежами.

Сборка

Самостоятельная сборка ничем не отличается от сервисной.

Каждый водитель решает сам покупать-не покупать, устанавливать самому или в автосервисе. А также экономия денег без учёта важной информации не сэкономит эмоции на дороге. Золотая середина заключается в соблюдении порядка действий при установке и в предшествующем грамотном выборе багажника на крышу автомобиля.

Источник

Багажники Атлант: виды и особенности багажных систем

Перевозка багажа часто становится проблемой. Собираясь в отпуск или просто в поездку загород, люди сталкиваются с вопросом, как поместить необходимые вещи в автомобиль. Зачастую пространство в машине сильно ограничено. Поэтому не хочется сковывать комфорт, особенно в дальней дороге. В этой ситуации поможет багажник на крышу автомобиля Атлант. Багажники Атлант — это комфорт и удобство перевозки для владельца. Установка на автомобиль отнимет минимум времени, потому что, собрать и закрепить багажник возможно в считаные минуты.

Компания Атлант выпускает багажники хорошего качества, соответствующий нормам, предъявляемым к безопасности перевозок. Каждая новая модель багажника Атлант, подвергается суровым тестам, которые не ограничиваются пространством лаборатории. Испытание аэродинамических свойств и crach-test, проходят в экстремальной обстановке.

Багажники легкие, но при этом сохраняют прочность конструкции, благодаря использованию в багажниках Атлант, алюминия, стали, композитных материалов. Специально разработанный полимерный состав, надежно защищает каркас от воздействия коррозии.

Разработчики моделей учитывают последние тенденции стиля, что позволяет создавать из багажника и автомобиля неразделимую конструкцию. Автовладелец непременно оценит правильность выбора багажника Атлант.

Особенностей багажных систем Атлант

Из большого количества дополнительного оборудования, которое применимо к транспортному средству, автобагажник на крышу автомобиля очень востребованы. Багажники Атлант имеют постоянно растущий спрос благодаря: простоте установки, качеству, приемлемым ценам, и надежности.

Виды багажных систем Атлант

В модельной линейки компании Атлант присутствуют следующие виды багажных систем:

1. Для машин с рейлингами. Надежно крепятся на продольные рейлинги, создавая монолитную конструкцию с автомобилем.

Есть три типа монтажа:

2. Для автомобилей, имеющих гладкую крышу.

Есть два тип поставки:

3. Для автомашин, оснащённых водостоками. Имеются модели как для легковых, так и грузовых автомобилей.

Комплектующие для багажных систем

Компания Атлант производит для своих багажных систем следующие комплектующие:

Крепления для багажных систем

Крепления изготавливаются из полиамида высокого класса прочности. В зависимости от конструктивных особенностей багажника, применяются разные виды опор:

Боксы на крышу автомобиля

Боксы Atlant

Особая аэродинамическая форма, обеспечивает низкий уровень шума, создаваемого при движении. Боксы снабжены высокопрочными крышками, внешний вид которых завораживает. Двусторонняя система запирания, которая дает возможность как водителю, так и пассажиру иметь доступ к багажу.

Выпускаются в двух сериях:

Боксы Discovery

Эти боксы имеют характерные особенности, которые отличают их от большинства имеющихся моделей на рынке. Технология литья создает превосходную жесткость. Днище усилено продольными и поперечными ребрами жесткости, что применяется нечасто.

Выпускаются в двух сериях:

Бокс Arctic

Новая линейка боксов выпускается одна модель:

Бокс Carbon

Новая линейка боксов выпускается одна модель:

Сравнение боксов Атлант

Отечественные автобоксы и багажники Атлант подойдут для многих российских и иностранных автомобилей. Багажники и автомобильные боксы производятся по современным технологиям и соответствуют мировым стандартам. Они созданы для использования в условиях российских автомобильных дорог и благодаря хорошей аэродинамике обеспечивают низкий уровень шума во время движения.

Источник

Как собрать и установить багажник на водостоки? Инструкция+видео

Приведем инструкцию по сборке багажника на водостоки «Атлант», а также представляем минутный ролик, в котором показана последовательность действий по сборке и установке багажника на крышу (которая, впрочем не совсем совпадает с инструкцией производителя, но именно так собирается багажник на самом деле).

1. Соединить держатели (1) с прижимами (2) посредством короткого болта (3) и гайки, вставленной в барашек.

2. В зажимы дуг багажника на держателях (1) установить крепеж, состоящий из длинного болта (4) и гайки, вставленной в барашек. Барашек целесообразно расположить на стороне держателя, противоположной направлению движения автомобиля.

3. Вставить дуги багажника (5) в зажимы держателей.

4. Вставить заглушки (6) с торцевой части дуг багажника.

5. Надеть резиновые прокладки (7) на нижние части опоры держателей язычком наружу.

6. Собранные дуги багажника расположить на крыше автомобиля, установив опоры держателей в желоба водостока. Резиновую прокладку (7) разместить между желобом водостока и прижимом (2).

7. Затянуть зажимы дуг и прижимы багажника барашками.

8. Проверьте крепление багажника, покачивая его рукой в разные стороны, при необходимости проверьте затяжку болтов.

Видеоролик по сборке и установке багажника

Напомним также что такой багажник ставится на автомобили с водостоками, а это:

— ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107;

— ВАЗ 2108, 2109, 21099;

— ВАЗ 2113, 2114, 2115;

— ГАЗ 31029, 3110 (Волга);

— Некоторые старые иномарки (например, Ford Sierra).

Источник

Не покупайте багажники «Атлант»

У брата при покупке своего спортбэка стояли поперечины с крыловидным профилем фирмы «атлант», и так как я занимаюсь велоспортом, мне часто приходится возить на соревнования вот этого красавца

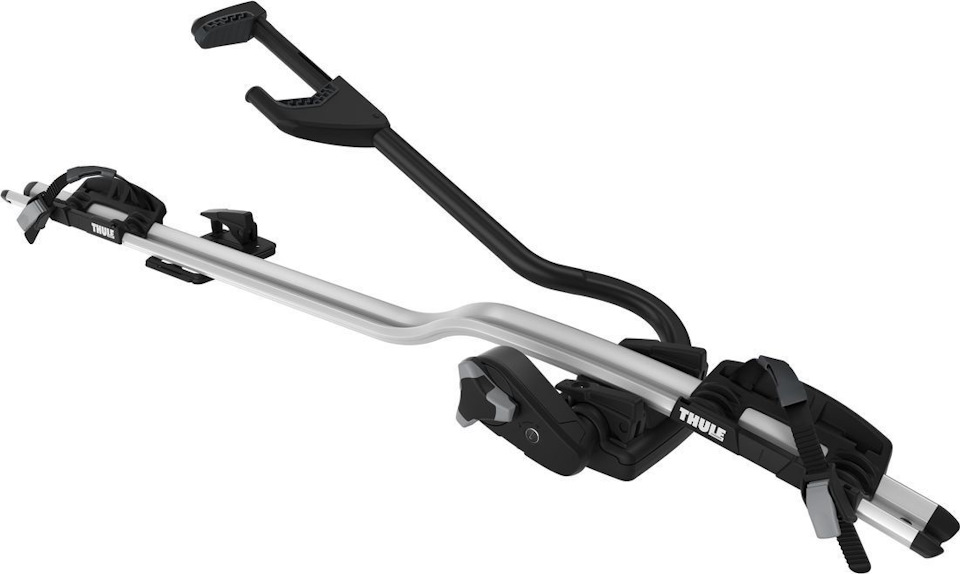

Прошлым летом для этого дела был куплен велобагажник фирмы «thule”, отжата машина у брата и я, благополучно, отправился в город Петрозаводск на соревнования.

Проблемы начались почти сразу после выезда на трассу… Так как велосипед обладает достаточной парусностью, было замечено, что передняя опора багажника, которая находилась ближе всего к велосипеду, начинала съезжать со своего места назад, и пару раз даже выстегивалась с крыши…
После некоторых манипуляций, передняя поперечина багажника была снята со штатных отметок на стойке и поставлена ближе к лобовому стеклу, после чего, вроде как, проблемы закончились
На этих выходных я уже на своей машине отправился в тот же самый Петрозаводск, снова на соревнования, взяв тот самый багажник «атлант» с собой.

На обратном пути, на пустой и ровной трассе, на скорости примерно 100-110км/ч багажник спереди отстегнулся от крыши, просто вверх, так как следов на крыше от его перемещения не осталось, велосипед с креплением выгнуло наверх и вырвало заднюю поперечину…
Я услышал странный шум и через долю секунды увидел, как вся эта конструкция кувыркается по дороге…
Очень повезло, что сзади никого не было, а то бы последствия были куда серьезнее
На удивление, велосипед остался почти целым, за исключением пары деталей, а вот машине досталось…
