как собрать дверь на ваз 2107
Снятие и установка передней двери автомобиль ваз 2107
Для выполнения работы по снятию и установки передней двери автомобиля ваз 2107 потребуется помощник, а также ключ Тогх-30 и ударная отвертка.
Снятие передней двери с автомобиля ваз 2107
1. Подготавливаем автомобиль ваз 2107 к выполнению операций (см. «Подготовка автомобиля ваз 2107 к техническому обслуживанию и ремонту»).
2. Выколоткой выбиваем вверх из петель кузова палец ограничителя открывания двери и плоскогубцами извлекаем палец.
3. Ударной отверткой ослабляем затяжку пяти винтов крепления петель передней двери.
4. Придерживая переднюю дверь, окончательно отворачиваем винты ее крепления и снимаем с автомобиля ваз 2107 переднюю дверь.
Установка передней двери на автомобиль ваз 2107
1. Установку передней двери на автомобиль ваз 2107 выполняем в обратной последовательности, ориентируясь на незакрашенные участки передней стойки кузова.
2. Регулируем положение передней двери в проеме кузова таким образом, чтобы зазоры по периметру двери были равномерными.
3. При необходимости регулируем положение фиксатора передней двери, ослабив ключом Тогх-30 три винта крепления фиксатора. Перемещая фиксатор, добиваемся плотного закрытия двери с равномерными зазорами по периметру. Заворачиваем винты.
Сборка двери ВАЗ классика. Часть 1
Никакой путевой информации в инете не нашел, поэтому выложу сам максимально подробно, из собственного опыта. В одну запись не уберется, поэтому будет 2 записи в БЖ.
Я менял основное стекло двери на новое, поэтому те, кто оставляет старые, можете первые 4 пункта пропустить.
Фото немного не соответствуют поэтапности сборки, потому что буду писать в том порядке, в котором оптимальнее всего собирать дверь.
Поехали:

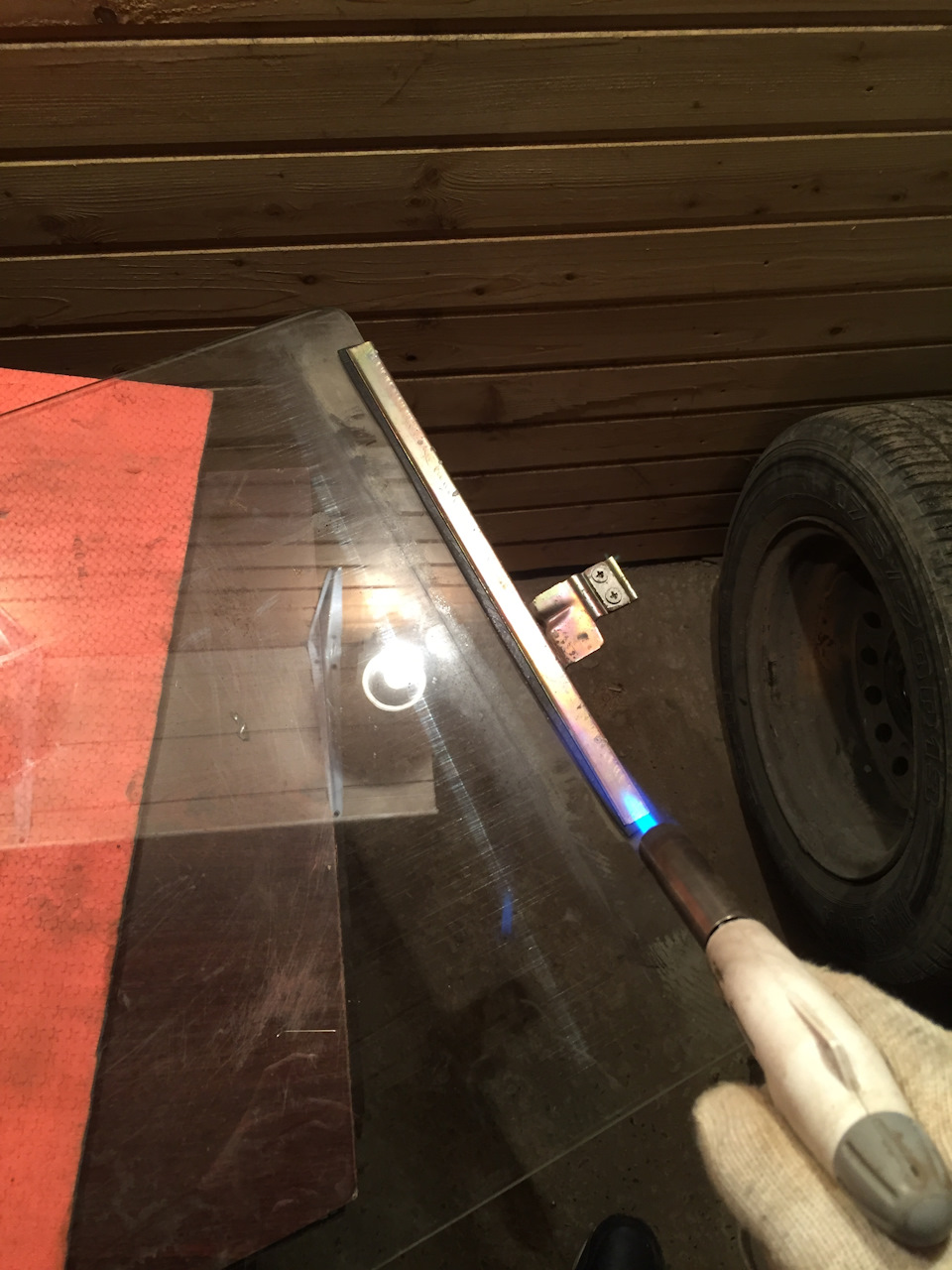

1. Греем горелкой (будем ее называть) «железку» с обеих сторон.
2. Отверткой немного отслаиваем железку и резинку от стекла.

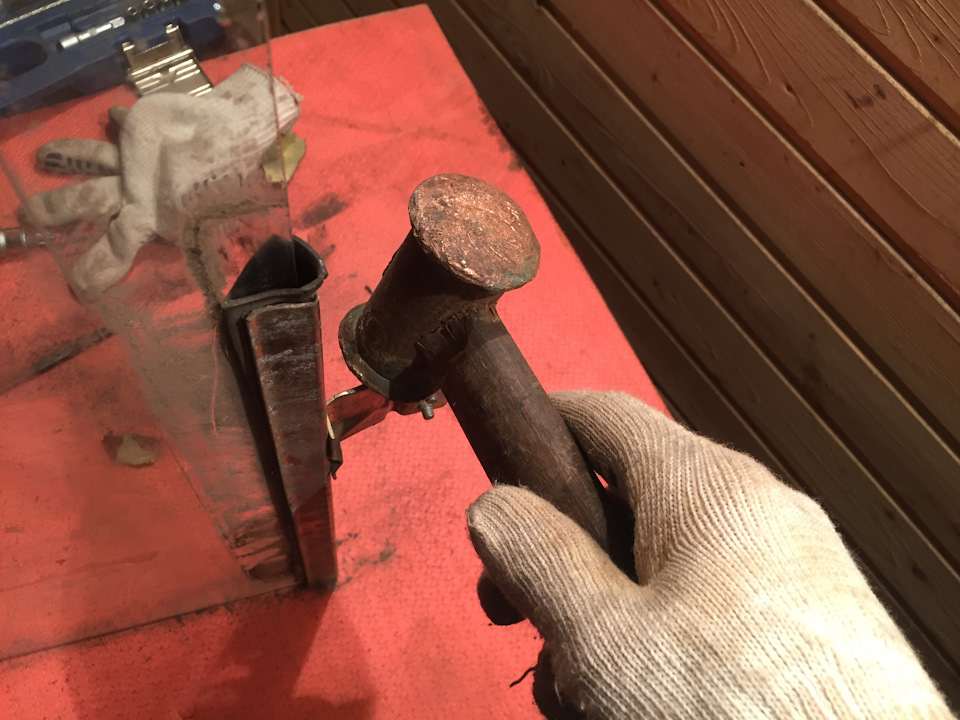

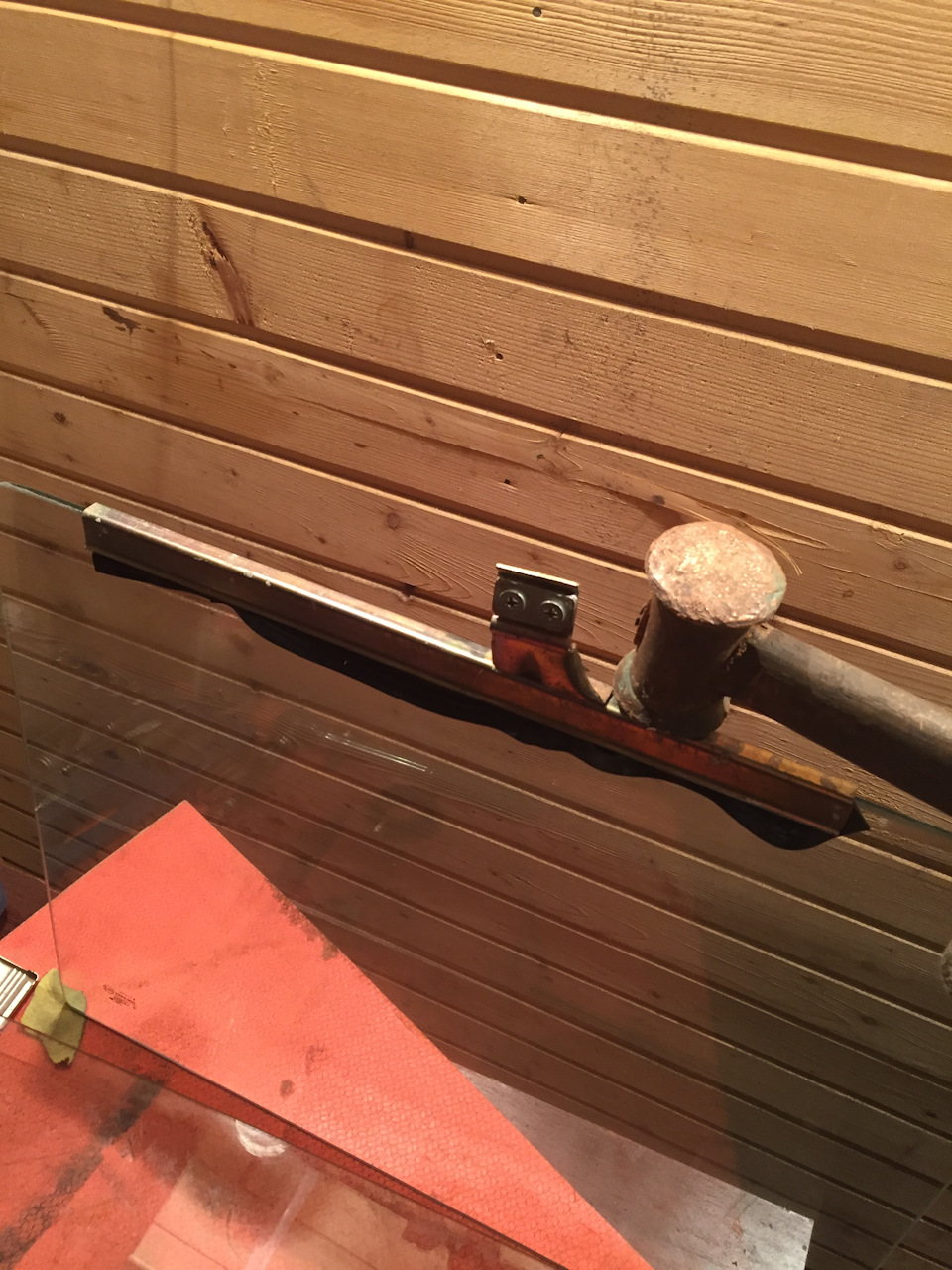

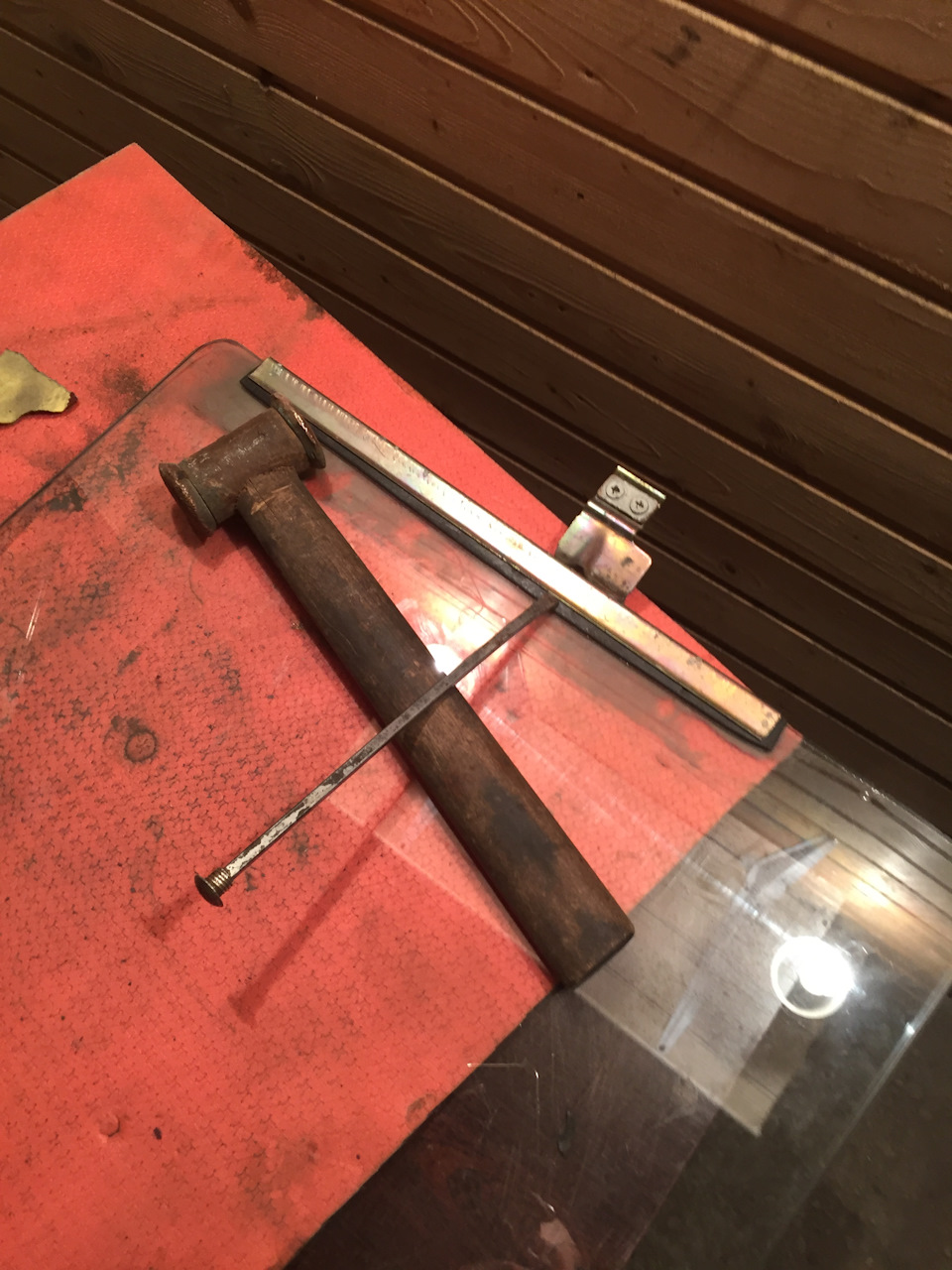

3. Кладем под стекло мягкую подложку и молотком начинаем сбивать железку вниз.
4. Вынимаем из нее резиновый уплотнитель. ВАЖНО сравнить стекла старое и новое (на всякий случай). Далее одеваем уплотнитель на новое стекло, сверху брызгаем силиконовой смазкой и аккуратно молоточком забиваем железку на уплотнитель (при желании уплотнитель можно заменить на новый. Мне не принципиально было).

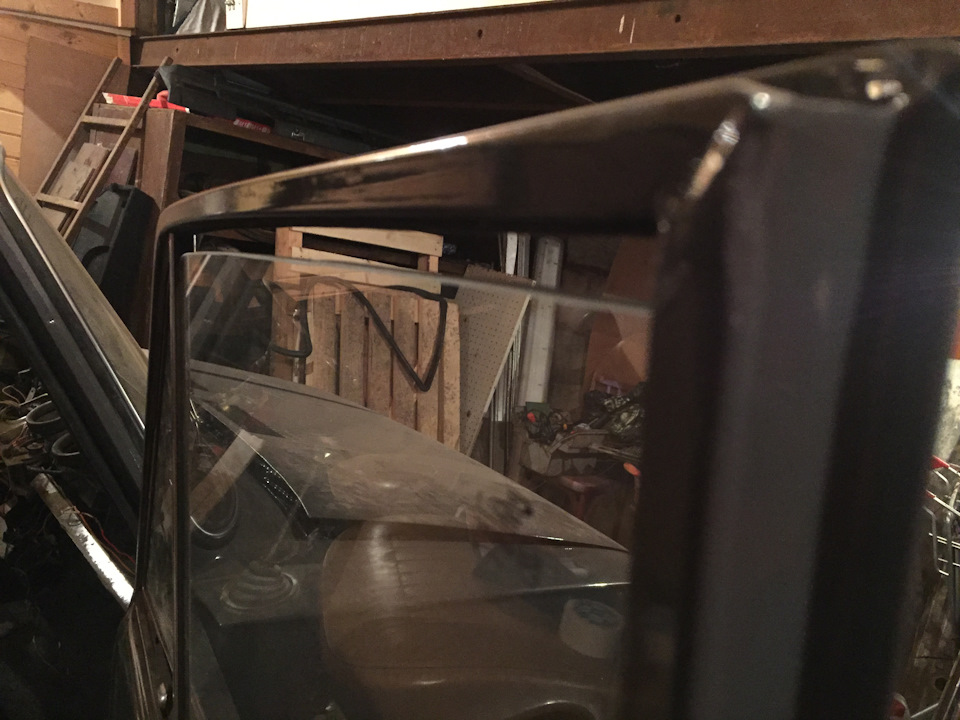

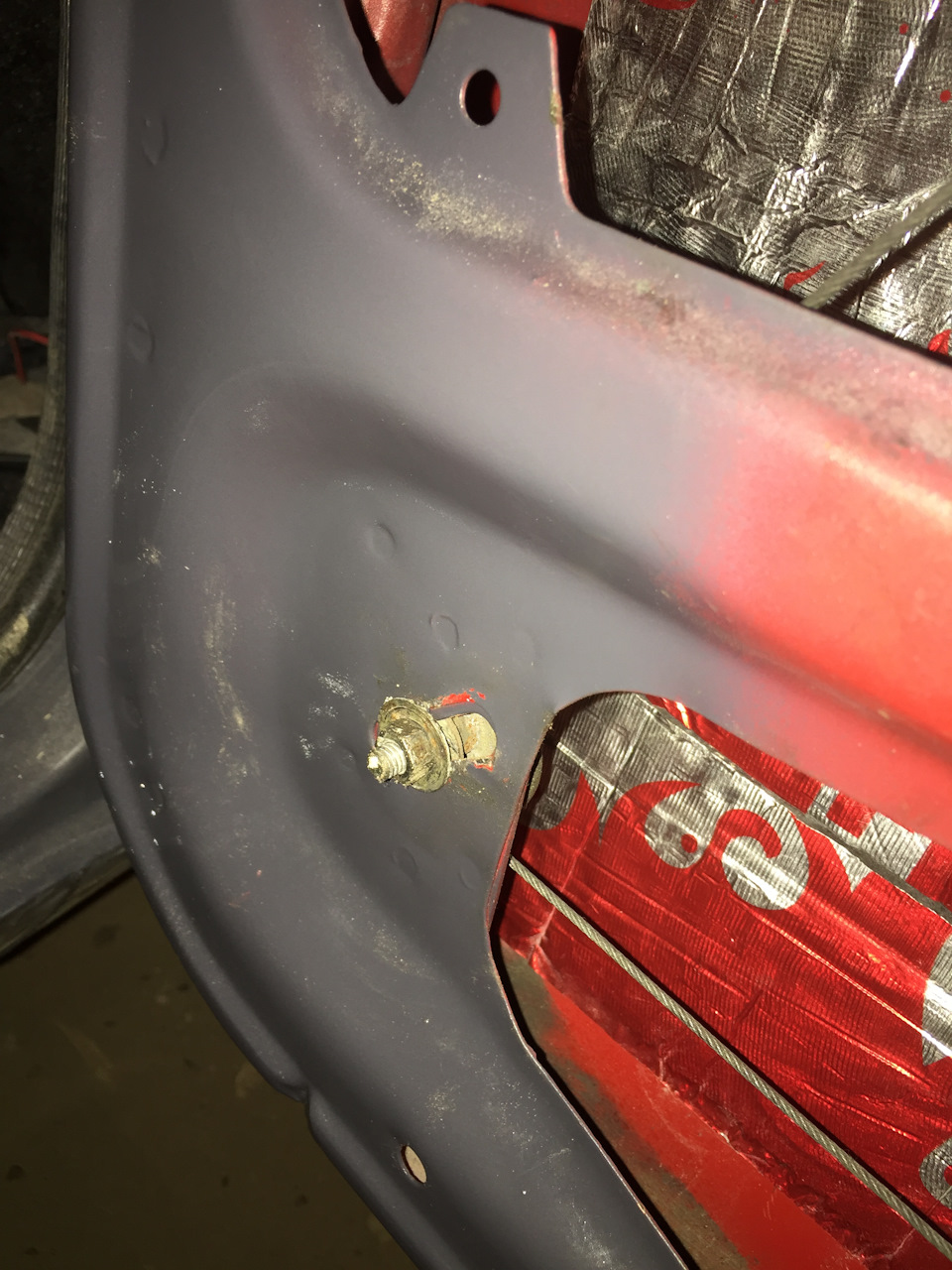

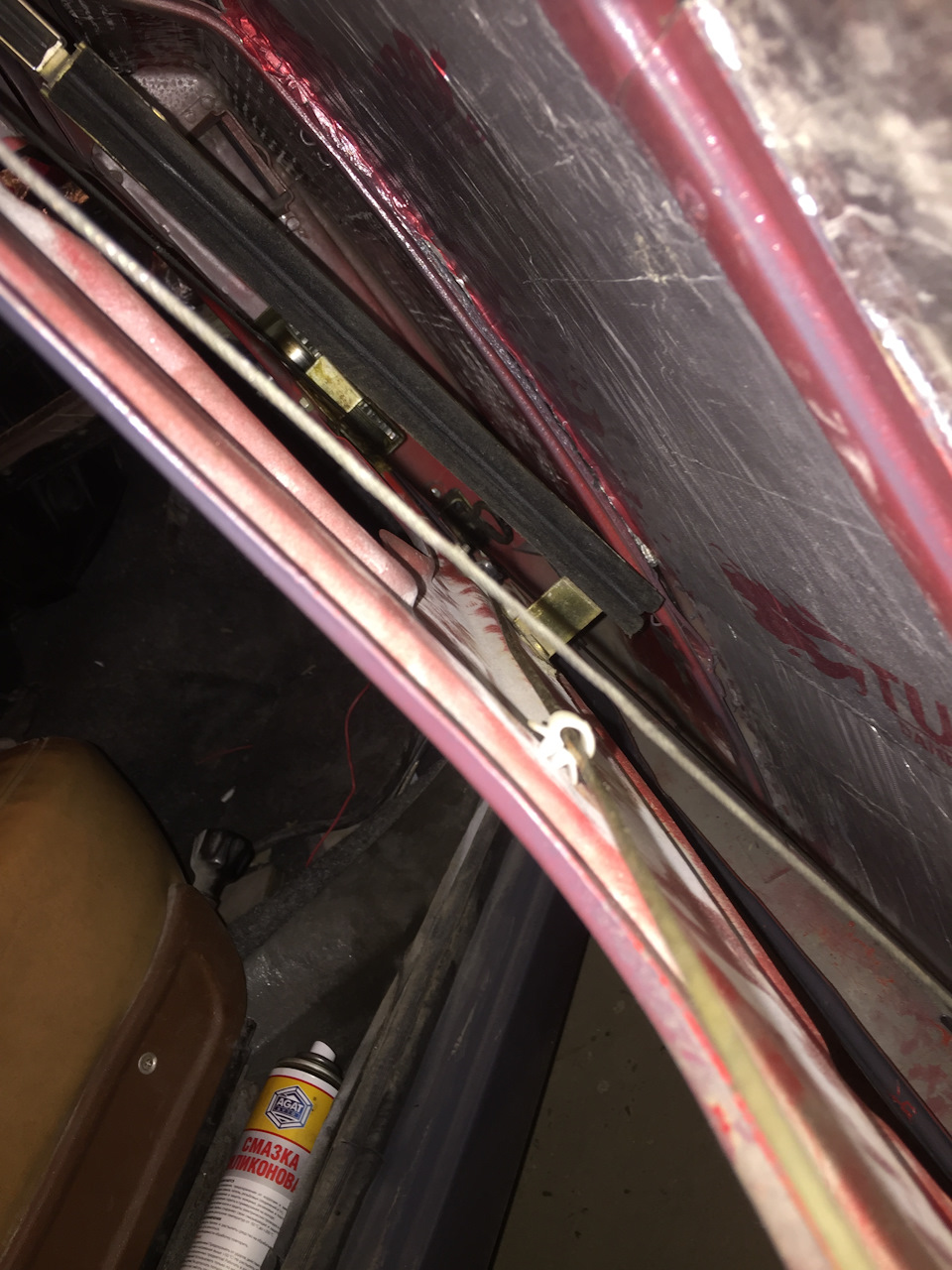

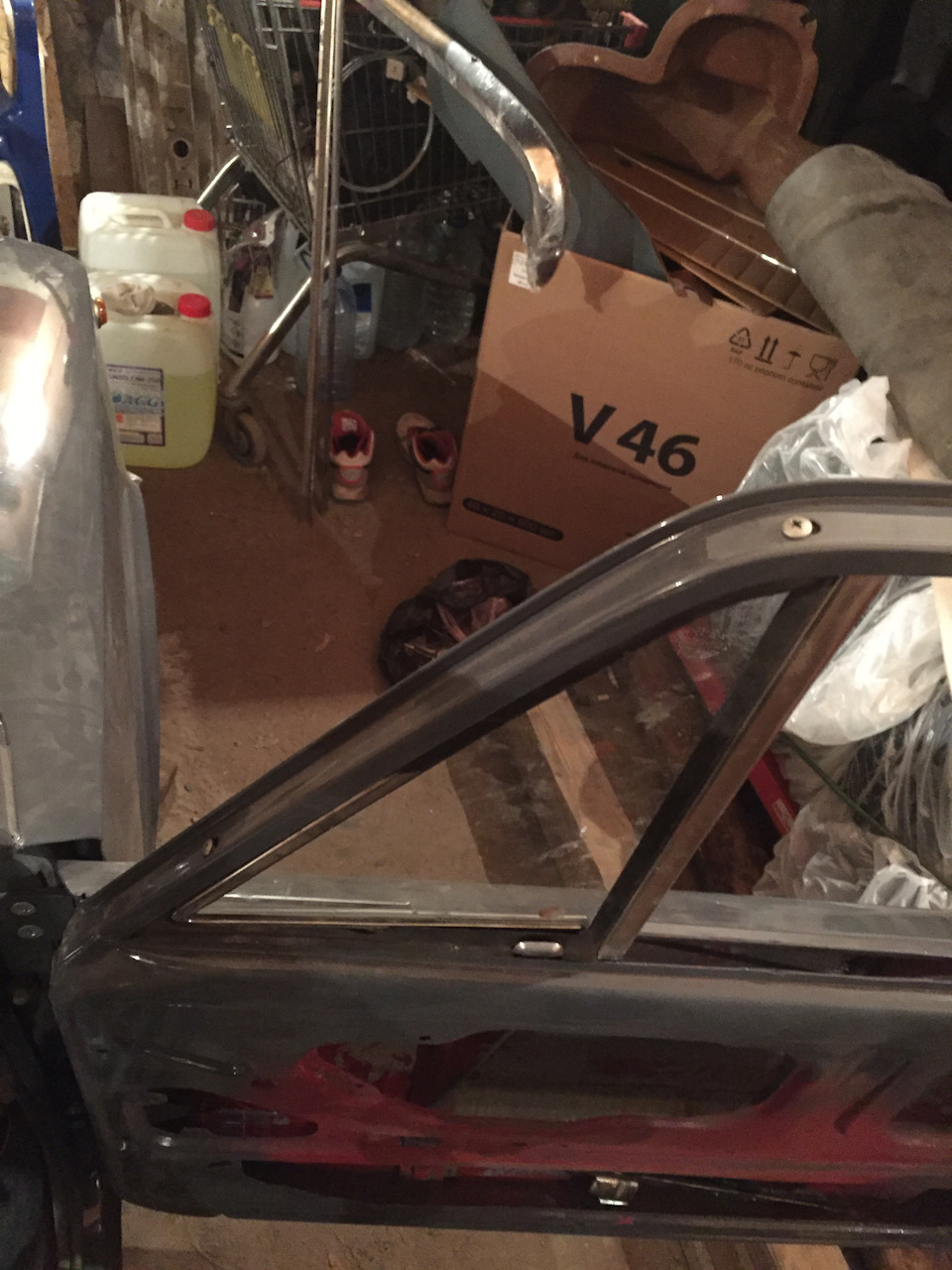

5. Переходим к самой двери. Вставляем форточку и наживляем ее двумя болтиками. Также сразу можно одеть верхнюю бархотку двери.

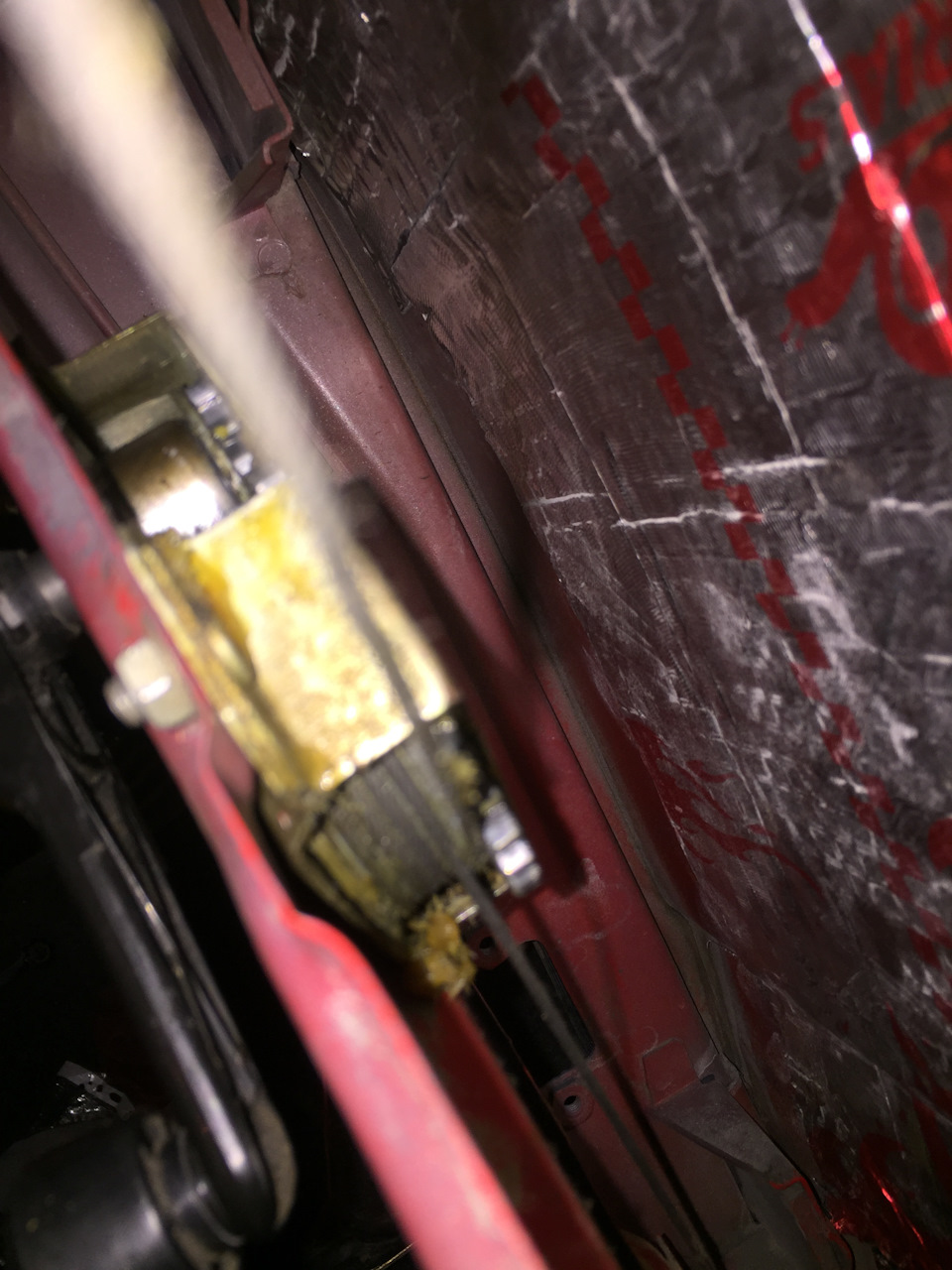

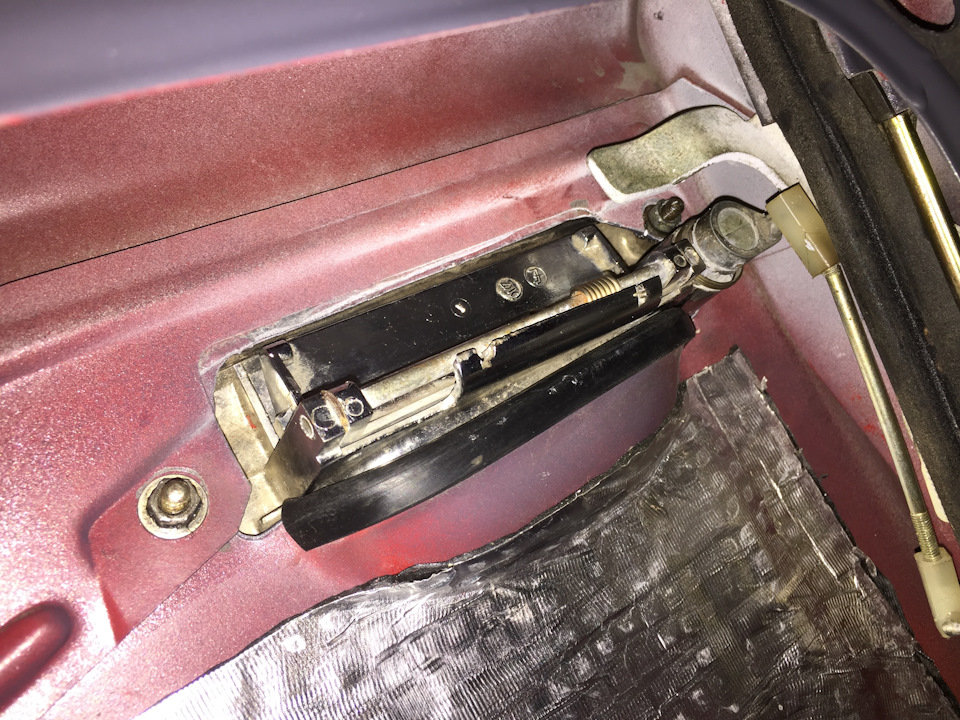

6. Теперь лучше вставить наружную ручку и, пока ничего не мешает, прикрутить ее.

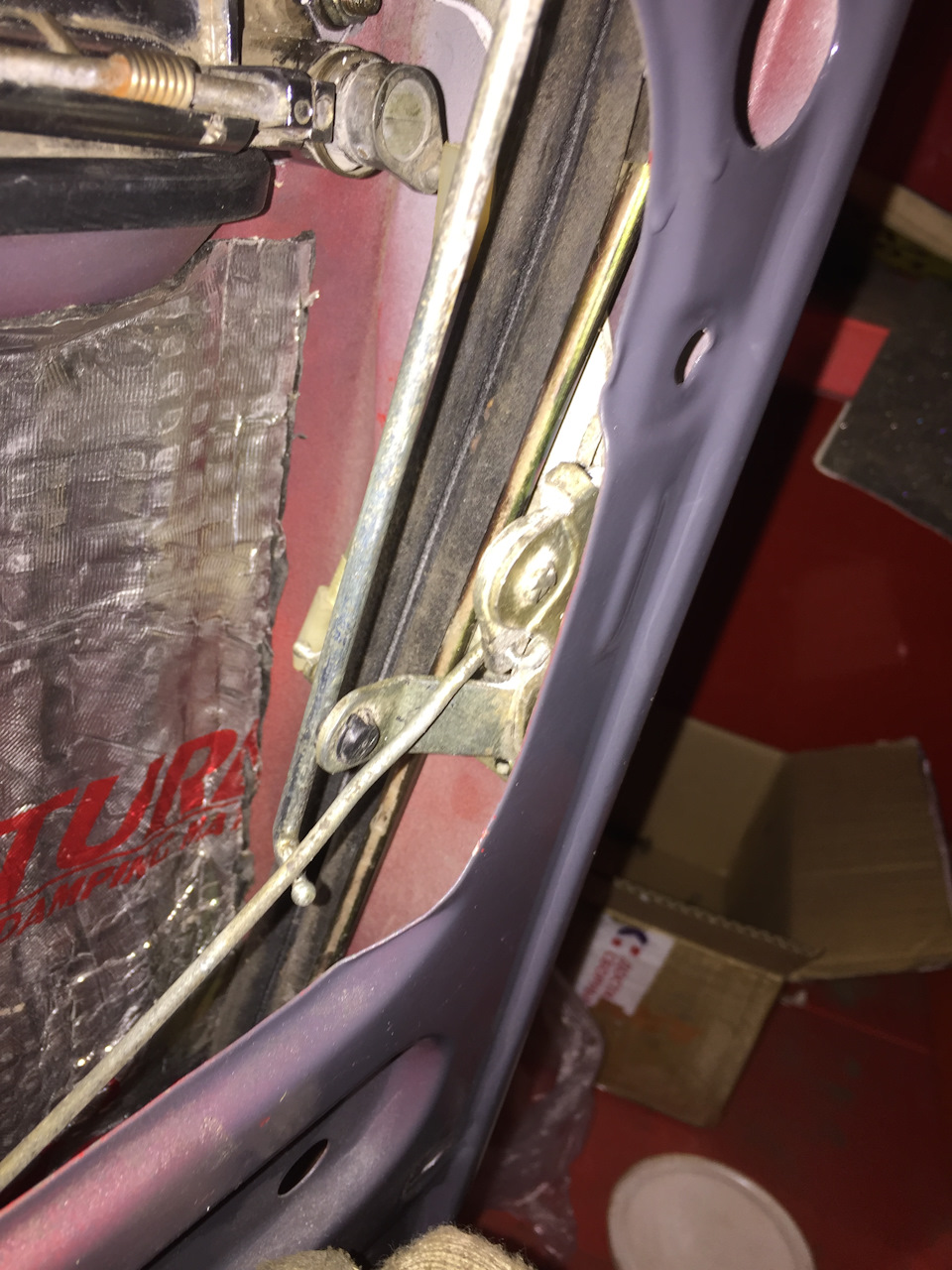

7. После нее уже сразу можно одеть замок.

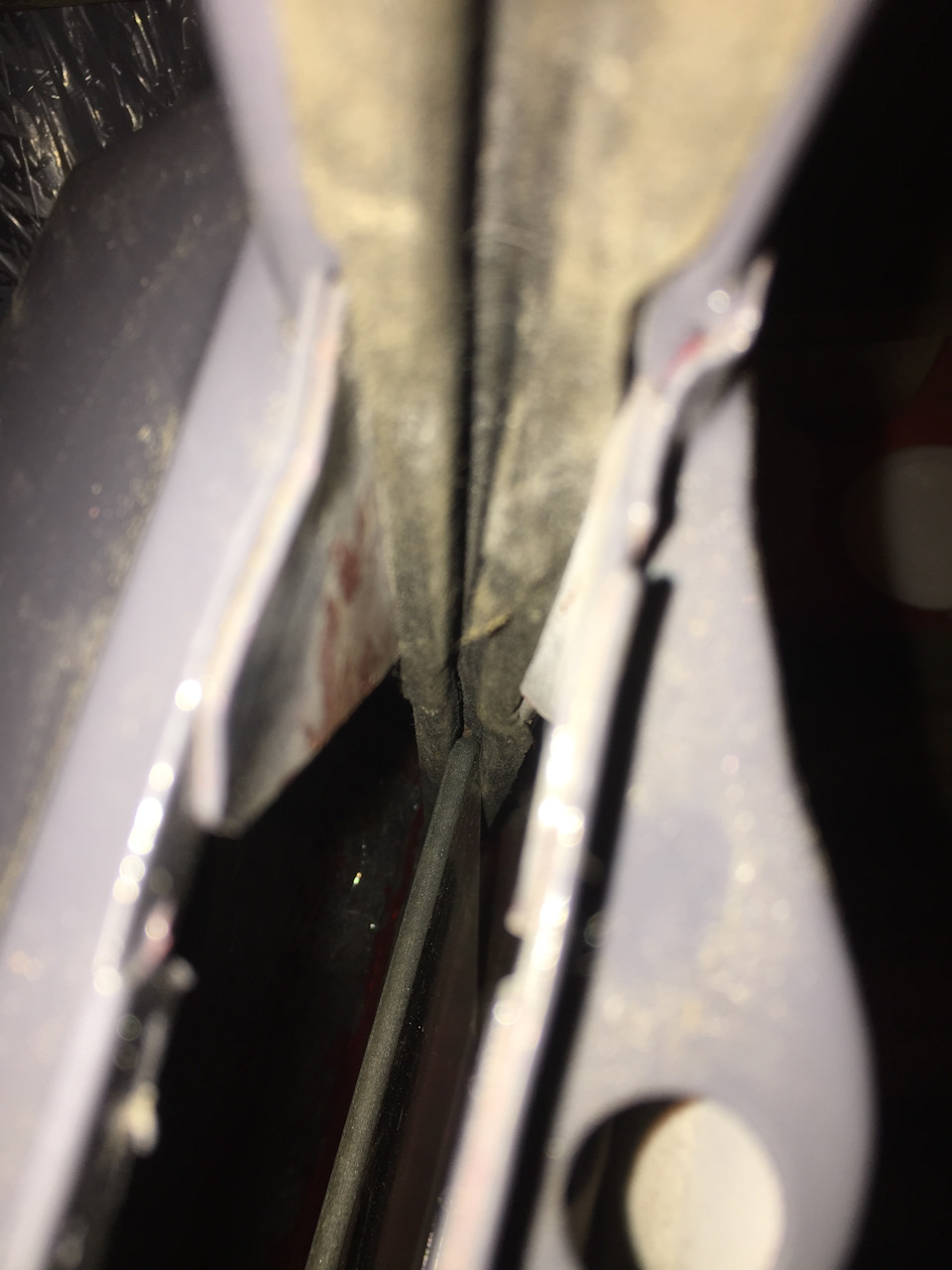

8. Теперь прикручиваем самую длинную бархотку двери.

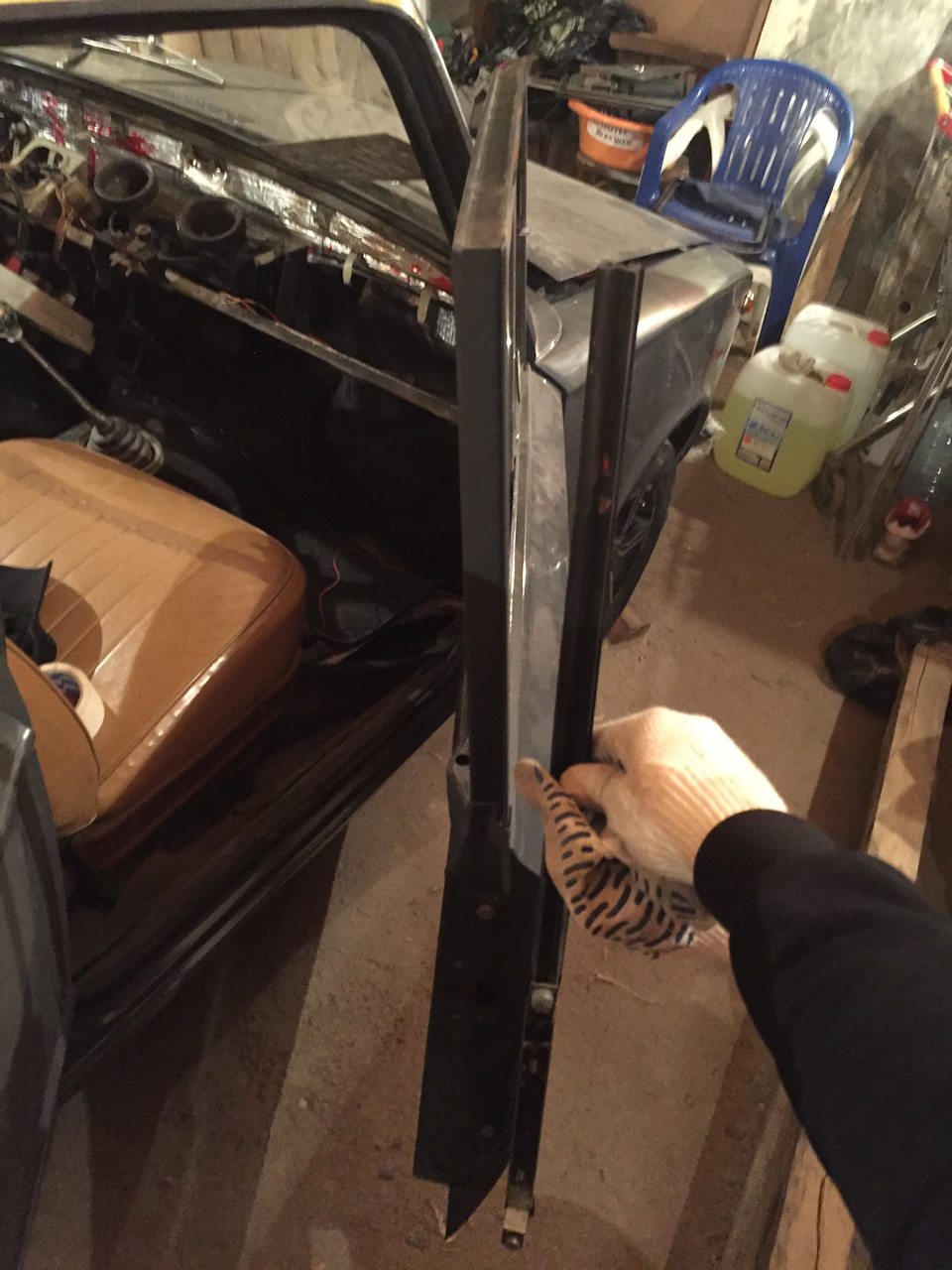

9. Далее через нижнюю нишу вставляем стекло в дверное пространство и направляем его сначала в длинную бархотку, а затем в бархотку форточки.
10. Поднимаем его руками наверх, оставляем пока там.

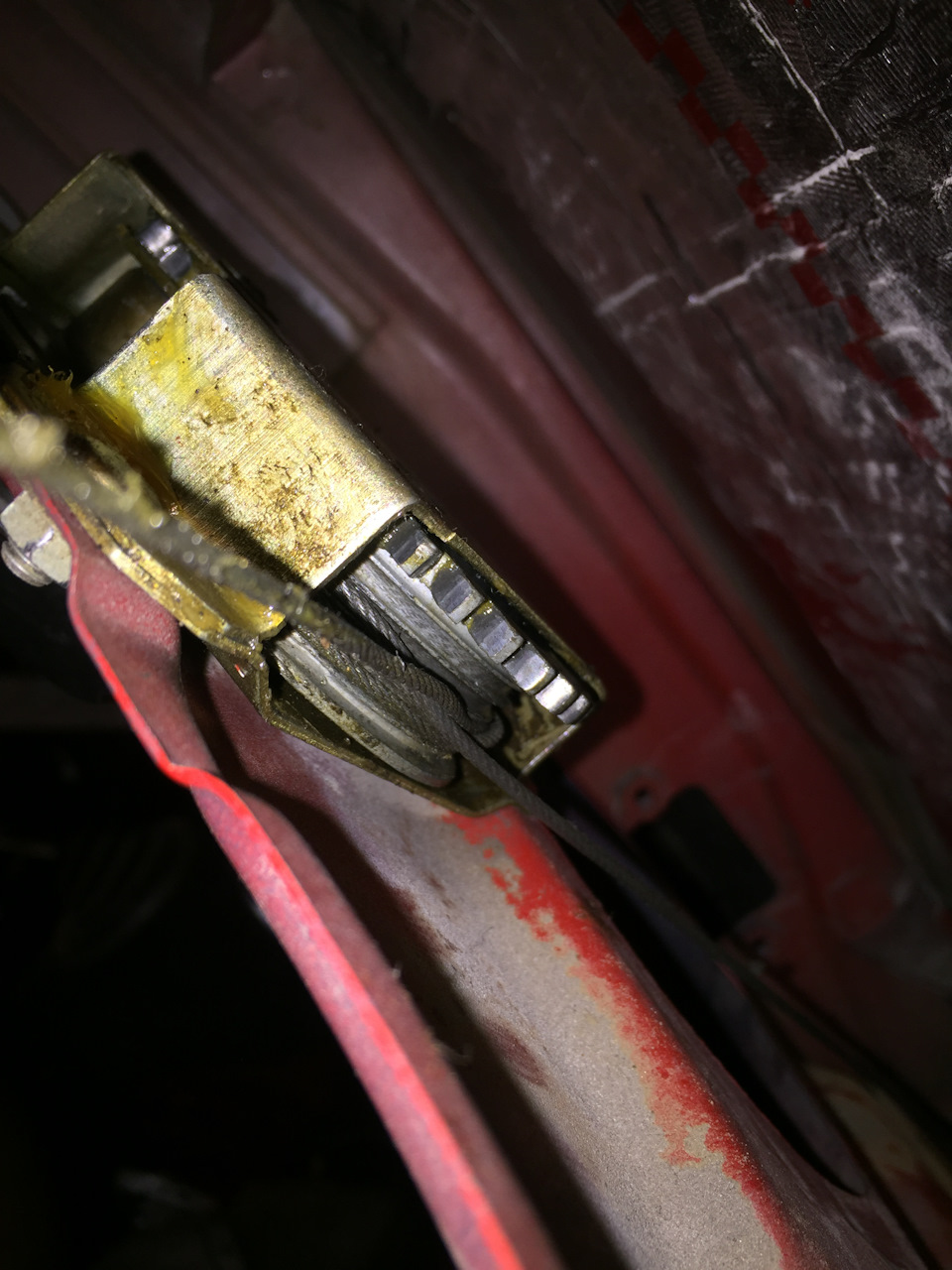

11. Берем привод стеклоподъемника, прикручиваем его и одеваем на все ролики.

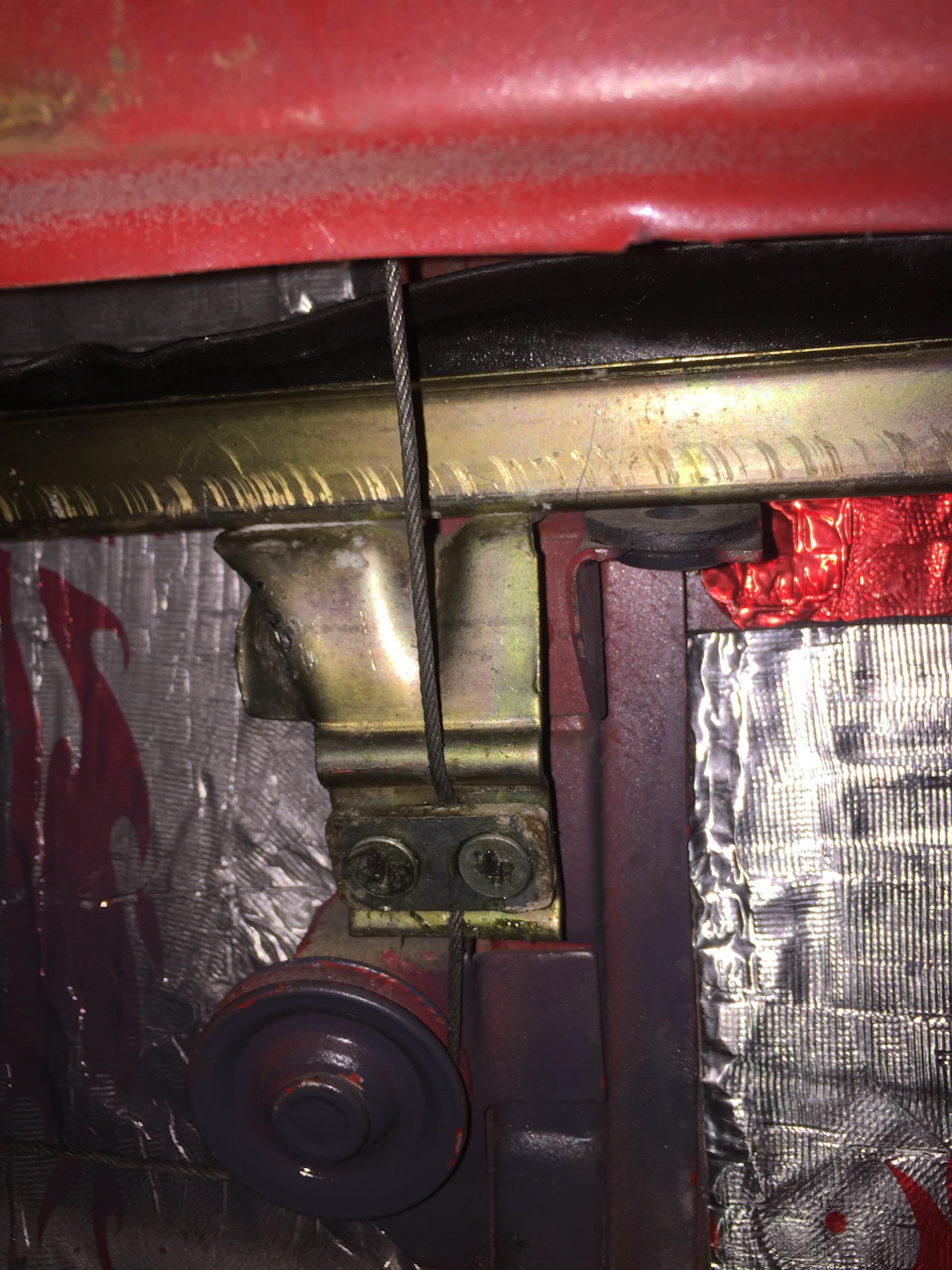

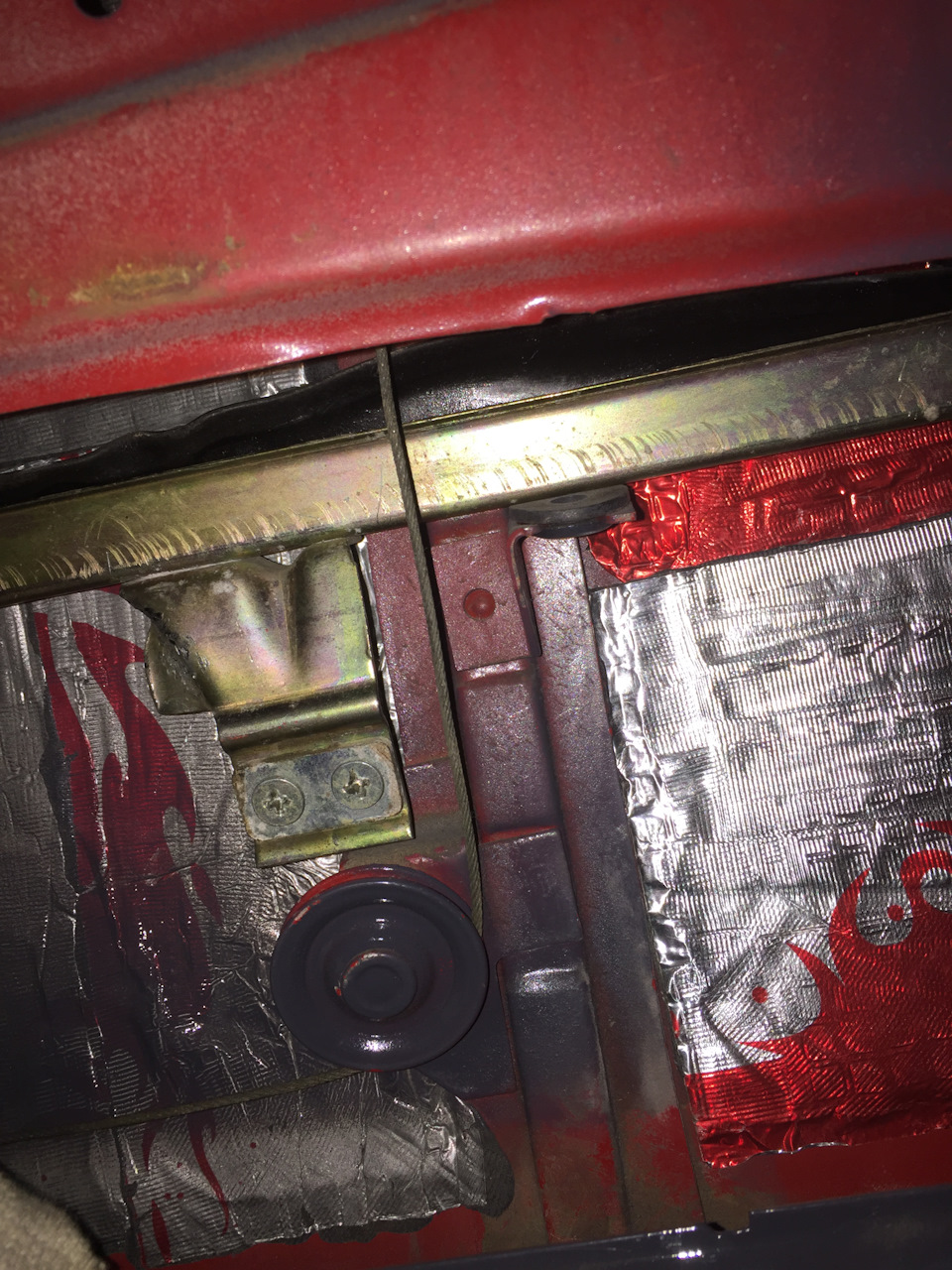

12. Опускаем стекло вниз. На позапрошлом фото (нижний ролик) видно, что железка стекла стоит не совсем правильно. Ее болты должны находиться по бокам от тросика, поэтому прям на месте, тем же молоточком подбиваем эту железку в правую сторону и вот, что получается
На этом фотоотчет заполнен, поэтому переходим к следующей записи…
Двери ВАЗ 2107: регулировка, замена ручек и замка, установка центрального замка
Независимо от марки автомобиля, дверь является неотъемлемой частью, но не менее важна правильная работа дверных механизмов. Со временем дверь и замок нуждаются в регулировке, что обусловлено образованием выработки. В противном случае запирание становится проблематичным, а иногда и вовсе невозможным. Все работы с дверным элементом можно выполнить в гаражных условиях с минимальным набором инструментов.
Двери ВАЗ 2107
Двери ВАЗ 2107 представляют собой деталь автомобиля, которая предназначена для входа и выхода из транспортного средства. Кроме того, этот навесной элемент кузова обеспечивает безопасность водителя и пассажиров, препятствуя выпадению во время движения. «Семёрка» оснащается четырьмя дверьми — по две с каждой стороны.
Как снять дверь
Иногда возникает необходимость в демонтаже двери на ВАЗ 2107, например, для ремонта либо замены. На первый взгляд, может показаться, что в этом мероприятии никаких сложностей быть не должно, но на самом деле ситуация обстоит несколько иначе. Дело в том, что обычной отвёрткой открутить крепление практически невозможно. Поэтому приходится использовать ударную отвёртку.
Ударная отвёртка — специальный инструмент, позволяющий отворачивать и заворачивать крепёж с большим усилием путём нанесения ударов молотком по торцу отвёртки. Несмотря на то что поворот биты в нужную сторону составляет 1–3 мм, этого вполне достаточно, чтобы сорвать крепёж с места.
Перечень инструментов может отличаться и зависеть от того, каким способом будет производиться демонтаж. Из основных инструментов можно выделить:
Подготовив всё необходимое, можно приступать к работе:
Если при помощи ударной отвёртки не удаётся отвернуть крепёж, можно попытаться высверлить головку винта сверлом подходящего диаметра (6–8 мм), после чего при помощи узкогубцев вывернуть деталь крепежа. Возможен и другой вариант: к головке винта приваривают болт и с помощью ключа пытаются сорвать винт.
Как отрегулировать дверь
Дверь на ВАЗ 2107 должна быть установлена ровно и без перекосов относительно дверного проёма. Между кузовом и дверным элементом зазор должен быть одинаковым со всех сторон. Однако со временем дверь начинает провисать, т. е. возникает перекос, что обусловлено износом дверных петель. Если имеется люфт либо зазор выставлен неправильно, проблему необходимо устранить путём регулировки. Иначе дверь будет закрываться с большим усилием. Для проведения регулировочных работ понадобятся такие же инструменты, что и при демонтаже двери.
Регулировка дверей состоит из двух этапов:
Для регулировки положения дверного элемента выполняют следующие действия:
Видео: регулировка двери на примере ВАЗ 2106
Разборка двери
Бывают ситуации, когда требуется разборка двери «семёрки», например, при повреждении опускного стекла, кузова либо в случае ремонта самой двери. Для этого потребуются такие инструменты:
Сам процесс разборки сводится к таким действиям:
Ограничитель двери
Ограничитель двери ВАЗ 2107 играет роль фиксатора, т. е. предотвращает её чрезмерное открывание. Со временем ограничитель может выйти из строя, что потребует его замены. Для этого понадобятся:
Чтобы выполнить демонтаж фиксатора предварительно снимают обшивку двери. Затем выполняют следующие шаги:
Замок двери ВАЗ 2107
Замок двери ВАЗ 2107 — деталь, которая редко выходит из строя. Однако со временем может потребоваться ремонт, замена либо регулировка этого механизма.
Принцип работы замка двери
Дверной замок «семёрки» состоит из механизма запирания, личинки для ключа, наружной и внутренней ручки, позволяющие отпирать дверь снаружи и из салона, а также кнопки для запирания машины изнутри. Управление замком осуществляется посредством передачи усилия при помощи тяг. Основной элемент замка — ротор с прорезью. При запирании двери он заходит за скобу проёма. В момент закрывания двери скоба надавливает на защёлку, в результате чего задействуется храповик и ротор проворачивается. Когда часть скобы входит в прорезь ротора, благодаря пружинам он возвращается в исходное положение, тем самым прижимая дверь.
Когда требуется открыть дверь, оказывается воздействие на флажок защёлки, что приводит к проворачиванию ротора через храповик и отпусканию скобы. При запирании двери при помощи ключа либо кнопки из салона происходит блокирование защёлки. В результате открыть дверь становится невозможным. Поскольку между защёлкой и ручками управления замка жёсткая связь посредством тяг, то они также не работают.
Регулировка замка двери
Если двери автомобиля плохо закрываются и появился зазор между кузовными элементами, то сперва производят регулировки двери, а затем самого замка. Для проведения процедуры потребуются такой перечень инструментов:
Процесс регулировки выполняют следующим образом:
Видео: регулировка дверных замков на «классике»
Далеко не всегда удаётся отрегулировать дверь с первого раза. Поэтому может потребоваться повторная процедура.
Иногда возникают ситуации, когда запирающий механизм плохо срабатывает при отпирании из салона, притом, что снаружи дверь открывается без затруднений. Чтобы разрешить эту проблему потребуется отрегулировать положение внутренней ручки отпирания двери. Для этого ослабляют винты крепления ручки и смещают её в положение (подбирается опытным путём), при котором дверь будет закрываться без проблем. После остаётся только затянуть крепёж.
Не фиксируется дверь
С запирающим элементом дверей на ВАЗ 2107 может случиться такая неприятность, когда дверь не фиксируется. Причин этому не так много и кроются они, как правило, в поломке одного из элементов замка (например, пружины). Кроме этого, возможно попадание и замерзание воды в зимний период внутрь механизма. Если замёрзший замок можно отогреть, то вышедшую из строя деталь придётся заменить либо установить новый запорный механизм.
Как снять замок двери
Для демонтажа дверного замка на «семёрке» используют те же инструменты, что и при разборке двери. Сам процесс состоит из таких шагов:
Ремонт замка двери
Если возникает необходимость ремонта «семёрочного» дверного замка, то процедура сводится, как правило, к смазыванию трущихся частей, регулировке механизма запирания, возможно, замене лопнувшей пружины либо личинки замка.
Замена личинки
При возникновении трудностей с запиранием/отпиранием двери при помощи ключа на «Жигулях» седьмой модели, приходится производить замену личинки замка. Для этого потребуется снять декоративную обшивку двери, после чего выполнить пошаговые действия:
Ручки двери
Дверные ручки (наружная и внутренняя) ВАЗ 2107 предназначены для отпирания двери. Со временем эти детали могут выйти из строя, что говорит о необходимости их замены.
Наружная ручка двери
Наружные ручки двери ВАЗ 2107 бывают левые и правые, что нужно учитывать при покупке и замене. Кроме этого, деталь может быть выполнена из металла или пластмассы. Металлическая ручка хоть и дороже, но гораздо надёжнее, что особенно актуально в зимнее время: можно надавить не опасаясь её сломать, если она вдруг примёрзнет.
Какие можно поставить
На «семёрку» помимо заводских наружных дверных ручек можно поставить евроручки. Такая процедура относится к тюнингу автомобиля, что позволяет изменить внешность машины, придать ей привлекательный и современный вид. Суть процесса заключается в демонтаже штатной ручки и установке вместо неё новой детали, которая встаёт без каких-либо доработок.
Как снять ручку двери
Для замены внешней ручки двери потребуется подготовить такой набор инструментов:
Процедура демонтажа состоит из следующих действий:
Как установить ручку двери
После снятия старой ручки можно приступать к установке новой детали:
Внутренняя дверная ручка
В большинстве случаев внутреннюю ручку отпирания двери на ВАЗ 2107 приходится снимать при демонтаже замка либо при замене самой ручки в случае её поломки, что случается крайне редко.
Как снять ручку
Чтобы снять внутреннюю ручку потребуется плоская и крестовая отвёртка. Демонтаж выполняем таким образом:
Как установить
По окончании демонтажа старого изделия, приступаем к установке новой детали:
Видео: замена внутренней ручки двери на ВАЗ «классика»
Установка центрального замка двери на ВАЗ 2107
Центральный замок (ЦЗ) на ВАЗ 2107 устанавливают с целью более простой и комфортной эксплуатации автомобиля, благодаря чему становится возможным запирание и отпирание двери при помощи брелока. Для монтажа ЦЗ на свой автомобиль потребуется приобрести комплект оборудования, состоящий из четырёх актуаторов (приводов), пульта и блока управления (БУ), проводки, предохранителей и кронштейнов.
Для установки центрального замка на «семёрку» нужно подготовить необходимый перечень инструментов:
Перед началом монтажа ЦЗ снимаем минусовую клемму с АКБ, после чего производим следующие шаги:
При установке замка рекомендуется промазать все трущиеся части смазкой, что обеспечит беспроблемную работу устройства.
Видео: установка центрального замка на примере «шестёрки»
Проблемы с дверными элементами ВАЗ 2107 возникают не так часто, но иногда эту деталь приходится разбирать для ремонта, регулировки либо замены. Процедура вполне по силам каждому автолюбителю и сводится к подготовке необходимого инструмента и следованию пошаговым инструкциям.
Снятие и установка передней двери автомобиль ваз 2107
Замена пальцев в петлях
Итак, если ремонт подразумевает только замену пальцев, то потребуется первым делом снять дверь, чтобы получить доступ к петлям (просто выкручиваются 3-4 крепления в зависимости от модели). Далее выбиваются пальцы. Если они из-за коррозии или деформации не выходят, то сперва следует все тщательно залить средством WD-40, чтобы убрать ржавчину, и повторить операцию. Если не удается, придется высверливать пальцы или полностью заменять петли.
При установке новых пальцев обязательно выполняется их смазка солидолом или маслом, а после монтажа — регулировка двери (опустить или поднять на несколько миллиметров через утяжку). Дверь должна точно попадать в захват при закрывании без дополнительных физических усилий. В противном случае износ и дверей, и петель будет намного выше. Спустя 1-2 года такой эксплуатации придется полностью менять дверь вместе с петлями.
Главная сложность в ремонте петли дверей ВАЗ — это правильно выбить штифты (те самые пальцы). Удобнее всего просто выклепать, после чего выровнять петлю, если в этом будет необходимость. Самый эстетичный метод — это рассверливание каждого из концов пальца, после чего стачиваются или просто сдавливаются его края. Сверло сразу берется минимальное, потом постепенно увеличивается буквально по миллиметру. Времени это займет достаточно много, зато петля не будет повреждена.
Если же палец имеет и другие деформации, может потребоваться выполнение сквозного отверстия через штифты. В будущем это не помешает эксплуатации новых пальцев. Для такой цели пригодится либо ударная отвертка, либо мощная дрель с качественным сверлом (идеальный вариант — карбоновая сталь).
Замена двери и ограничителя двери
Перед заменой двери желательно ее разобрать. В этом случае дверь будет легче, и регулировать ее будет не сложно. А собрать дверь можно после навески и регулировки
Снятие обивки и замка двери рассмотрено в статье – «Замена обивки и замка двери».
Снятие стекла и стеклоподъемника рассмотрено в статье – «Замена стекла и стеклоподъемника».
Молотком через бородок выбиваем вверх палец ограничителя двери.
Ключом «на 10» отворачиваем два болта…
…и вынимаем ограничитель из внутренней полости двери.
Придерживая дверь, ударной крестообразной отверткой отворачиваем пять винтов
В некоторых случаях трудно откручиваются потайные винты крепления навесов двери.
В этих случаях можно высверлить сверлом диаметром 9 мм шляпки винтов.
После снятия двери оставшиеся части винтов легко откручиваются пассатижами.
…и снимаем дверь с автомобиля
Установив новую дверь, регулируем ее положение в проеме.
Что необходимо для регулировки дверей ВАЗ 2107
Регулировка дверей ВАЗ 2107 своими руками требует минимума инструментов. Вам понадобятся: мощная ударная крестовая отвертка (обычной отверткой открутить и затянуть винты крепления не получится);
Вместо накидного может подойти рожковый ключ, но тогда есть риск сорвать грани болтов.
Что необходимо регулировать
Регулировка задней двери ВАЗ 2107 не отличается от установки положения передней. Осуществляется она путем установки верного положения фиксатора, а не дверного замка. Сами замки устанавливаются неподвижно и изменить их положение практически невозможно. Замки устанавливаются непосредственно в торцах дверей машины, а фиксаторы — на стойках кузова. При закрытии дверей замок входит в фиксатор, удерживаясь внутри за счет запорного механизма. Если дверь неправильно стоит в проеме, нужно отрегулировать положение дверных петель или заменить их новыми.
Когда нужна регулировка дверей ВАЗ 2107
Если замок и фиксатор смещены относительно друг друга, дверь плохо закрывается. В момент закрытия чувствуется, что она будто упирается в препятствие. Обычно замок вместе с дверью смещается и ударяется в нижнюю или верхнюю часть фиксатора, приподнимая дверь. Исправить ситуацию можно, отрегулировав вертикальное положение фиксатора. Если дверь приподнимается при закрытии, фиксатор нужно опустить, если опускается — поднять. Другая распространенная ситуация — дверь легко закрывается, но плохо держится в закрытом положении. В этом случае возможно открытие двери при движении (особенно в повороте), что чревато серьезными неприятностями. Если замок исправен, проблема исправляется путем смещения фиксатора вглубь, в сторону салона авто.
Замена всей петли
Если провисла дверь, то вероятная причина — это деформация или механический износ ресурса петель. Исправляется их полной заменой, вместе с пальцами. Не обязательно их покупать. Можно изготовить и самостоятельно, если имеется станок по металлу. Такой ремонт обойдется дешево — платить придется только за покупку качественных металлических пластин.
Петли рекомендуется вырезать строго по границам их вклинивания. Пальцы ставятся в последнюю очередь. И опять же нужно их смазать, забить, застопорить, как это рекомендует делать сам производитель. Замена без учета их изготовления (если делать самостоятельно) займет от силы несколько часов вместе со снятием и повторной установкой дверей. Останется только выполнить регулировку. И стоит понимать, что в последующие несколько дней петля может опуститься. Это и есть усадка. Дверь может скрипеть, не всегда нормально захлопываться. При необходимости выполняется повторная регулировка.
Что понадобится для выполнения работ
Чтобы провести работы по смене ручек, необходимо запастись стандартным набором инструментов. Процедура смены не представляет особых сложностей, но при этом понадобится много времени. Ведь для того, чтобы осуществить работы по замене, понадобиться снять обшивку двери, а после этого уже приступать к процессу демонтажа.
Кроме стандартного набора инструментов, потребуется также приобрести новые механизмы и личинки для проведения замены запорного устройства передней двери. Рассмотрим подробнее, что же представляет собой процедура их снятия и установки на “семерке”.
Меняем внешнюю ручку на ВАЗ 2107
Снятие внешней ручки двери на “семерке” осуществляется путем выполнения таковых манипуляций:
Теперь потребуется отвинтить две гайки ключем на 10, которыми крепится устройство с внутренней стороны.
При установке новых изделий рекомендуем также поменять резиновый уплотнитель, который должен поставляться вместе с новыми устройствами. Этот уплотнитель препятствует прониканию воды внутрь двери.
Особенности замены внутренней ручки на семерке
Теперь уделим внимание вопросу о замене внутрисалонной ручки на ВАЗ 2107. Меняем внутреннюю ручку двери на “семерке” в случаях, когда она заклинивает и не срабатывает на открытие, но чуще она просто ломается
Процесс снятия выглядит таким образом:

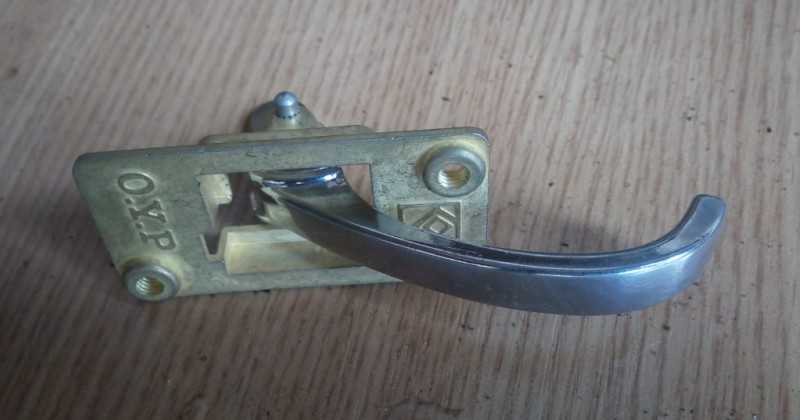

Железная (вечная) дверная ручка
Новое изделие с закрепленной тягой просовывается изнутри, после чего фиксируется теми же двумя винтами.
Замена личинки
В передней двери располагается еще один немаловажный элемент, который именуется как личинка замка. Это устройство, посредством которого удается запереть дверь снаружи с помощью ключа, что предотвращает ее открытие сторонними лицами. Личинка требует замены только тогда, когда выходит из строя или заедает при открытии, и замкнуть автомобиль при этом не представляется возможным.
На моделях автомобилей ВАЗ 2106 и ВАЗ 2109 личинки встроены в сами ручки, в то время, как на “семерке” данное изделие расположено ниже механизма открытия двери, поэтому его замена выполняется отдельно.
Для демонтажа и смены личинки потребуется выполнить следующие манипуляции:
Установка нового устройства осуществляется в порядке обратном снятию. Все ручки ВАЗ-2107 меняются аналогичным образом, а после процесса смены обязательно требуется проверить их работоспособность.
Исправность рассматриваемых устройств на автомобиле ВАЗ 2107 очень важна. При неисправных изделиях достаточно проблематично попасть в салон автомобиля или выбраться из него (при заклинивании механизма изнутри). Многие владельцы знают, насколько не надежны в отечественных авто рассматриваемые механизмы. При первых признаках неисправности, требуется немедленно провести диагностику, и при необходимости смазать или заменить деталь. Зачастую ремонтировать(как внутреннее, так и внешнее) устройство не представляется возможным, поэтому лучше сразу покупать новые. Как вариант, можно установить евроручки.
Регулировка замков дверей
Перед регулировкой замка рекомендуется очертить контур фиксатора на стойке кузова.
1. Если дверь закрывается слишком туго, ослабьте болты крепления фиксатора, сместите его наружу и затяните болты. Если дверь закрывается слабо – фиксатор смещайте внутрь. При этом не должно быть выступания или западания двери относительно кузова.
2. Если дверь при закрывании опускается – фиксатор поднимите. Если дверь при закрывании приподнимается (провисание в открытом положении) – фиксатор опустите.
3. Если дверь плохо отпирается внутренней ручкой, то регулируется положение внутренней ручки привода замка. Для этого ослабьте винты, крепящие кронштейн ручки, и ручку вместе с кронштейном передвиньте в нужное положение. Затем винты затяните.
Полюбившиеся отечественному автолюбителю своей ремонтопригодностью, хорошей маневренностью, высоким клиренсом и вместительным багажником автомобили ВАЗ модельной линейки 2101-2107 долгое время были самыми распространенными автомобилями на просторах нашей родины. С течением времени казавшиеся приличными ездовые качества и комфорт салона вашего автомобиля могут выглядеть уже не так впечатляюще на фоне новинок Волжского автозавода, да и износ основных узлов и электроники не добавляет автовладельцу оптимизма. Замена износившихся деталей, ремонт неисправностей любой степени серьезности или тюнинг — в этом разделе найдутся все необходимые запчасти для того, чтобы вернуть вашей «ласточке» былую резвость и улучшить комфорт.
В магазине AvtoALL представлены запчасти для всей «Классики» — и для старушки «Копейки» ВАЗ-2101, и для тридцать лет стоявшей на производстве «Семерки» ВАЗ-2107. При этом мы предлагаем не просто запчасти, а только качественные детали, узлы и механизмы известного происхождения. А цены запчастей приятно удивят вас и позволят не тратить слишком много на ремонте любимого автомобиля.
AvtoALL: все запчасти для «Классики» по лучшим ценам!
Пальцы дверных петель ВАЗ — это больное место владельцев машин от «копейки» до 2114. В этих автомобилях используются не самые качественные петли, которые разбалтываются уже спустя несколько месяцев активной эксплуатации машины. В негодность они приходят и из-за жестких замков, когда нужно дверь сильно хлопать для закрывания, а также из-за дорог, при езде по которым не только петли, но и сам кузов медленно, но уверенно деформируется. Если же петли и вовсе придут в негодность, то двери попросту перестанут закрываться, так как зажим не будет попадать в замок (захват). Как же заменить пальцы?
Варианты ремонта дверных петель
Вышедшие из строя или сильно деформированные петли ремонтируются следующими методами:
Замена дверных петель, а также пальцев — самый рациональный в данном случае вариант. Обойдется недорого, выполняется сравнительно легко. При необходимости дополнительное оборудование всегда можно арендовать в сервисном центре или магазине автомобильных товаров. Стоимость же самих петель ВАЗ 2110 и схожих моделей — всего порядка 300-500 руб. Можно в продаже найти и старые, бывшие в эксплуатации. За них придется отдать меньше. А вот новые двери ВАЗ 2110 обойдутся в несколько тысяч рублей. И продаются они, как правило, без стекла и обшивки. Их монтаж — это дополнительная трата денег.
Итоговая регулировка двери
Регулировка двери после замены пальцев или петель — это выравнивание нормального уровня замков для точного закрытия захвата
Если запланировано и их заменять, то лучше останавливать внимание на так называемых бесшумных замках. Стоят они незначительно дороже, но позволяют не так быстро изнашивать сам механизм закрывания
При их установке можно выбрать любой уровень. Работают они по принципу классической защелки. В момент закрывания не создают дополнительного сопротивления, поэтому дверь закроется даже при легком толчке. Открыться на ходу замок уже не сможет.
Если да, можно приступать к регулировке. Лучше всего это делать с фиксатора. С ним все достаточно просто — смещаем его немного выше и в сторону салона. Так делать можно по несколько миллиметров, пока усилие для закрывания не будет минимальным.
Перед тем как выполнять замену пальцев или петель, следует точно установить, что является причиной скоса дверей. Может быть, достаточно просто выполнить регулировку, а может, придется полностью менять крепеж.
