Багажник на крышу «Атлант»

Уже как год назад установил себе багажник на крышу Питерской фирмы «Атлант». Все не было времени выложить его фотографии. Постепенно подготавливал материал. Тема достаточно острая т.к. заводом-изготовителем не предусмотрены штатные крепления багажника к авто. Решил остановиться на промежуточном по цене варианте с аэродинамическими алюминиевыми поперечинами с Т-профилем. У них еще есть варианты со стальными поперечинами, а также с алюминиевыми в виде профиля крыла. Также заказал себе набор замков к данному багажнику чтобы сия конструкция не перекочевала в руки злоумышленников. Сверху прорезь в поперечине для установки дополнительных креплений закрывается резиновым уплотнителем. Как встал данный багажник — смотрите на фото ниже.

Сначала столкнулся с тем, как правильно установить прорезиненную опору багажника. Ее форма предполагает размещение на все виды автомобилей, на которые они данные багажники устанавливаются. Меняются только металлические зацепы к дверным проемам. Задал вопрос в службу поддержки производителя. Мне выслали данное фото:

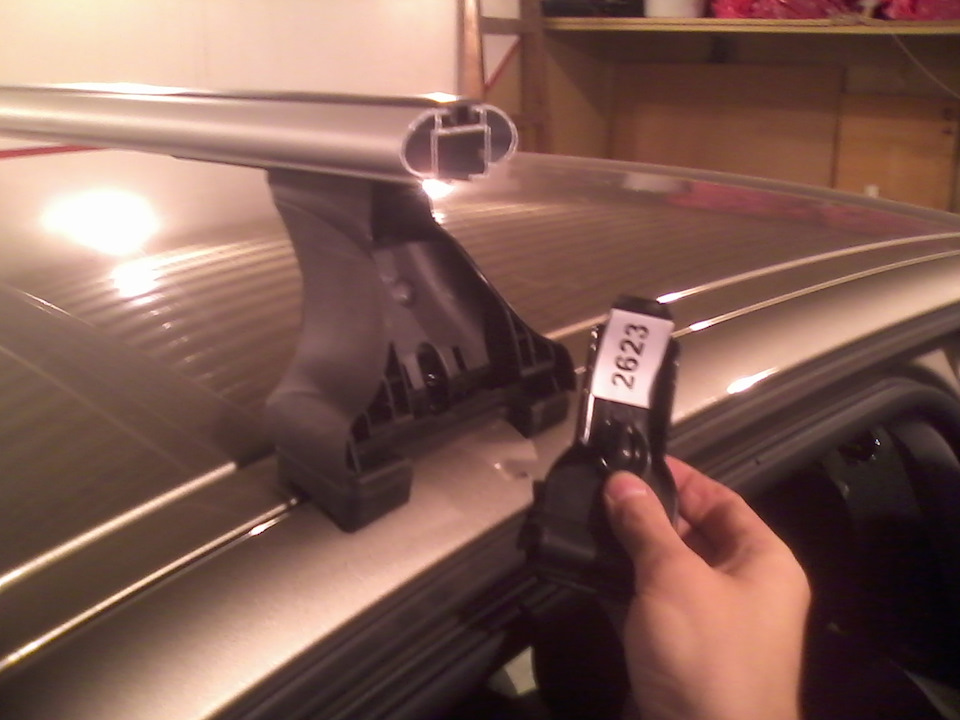

Ниже привожу фотографию не затянутой опоры багажника на моем авто с краткими текстовыми пояснениями по элементам кузова.

При установке опоры существенным минусом является форма металлического зацепа крепления багажника, которая с одной стороны сминает резиновый уплотнитель проема, а с другой стороны впивается в шов герметика с внутренних сторон дверей, с частичной деформацией лакокрасочного покрытия. Еще одним несущественным минусом является то, что направляющее ребро, которое имеется на резиновой подушке, упираясь в промежуточный элемент кузова, немного проминает его относительно бокового элемента кузова и крыши:

К сожалению (а может быть, и к счастью), без напильника в России не обходится ни один монтаж дополнительного оборудования. В данном случае поперечины багажника внешне очень некрасиво выпирали за края крыши авто. Решил это дело ампутацией — отпилил порядка 4-5 см. алюминиевого профиля поперечины с каждой стороны:

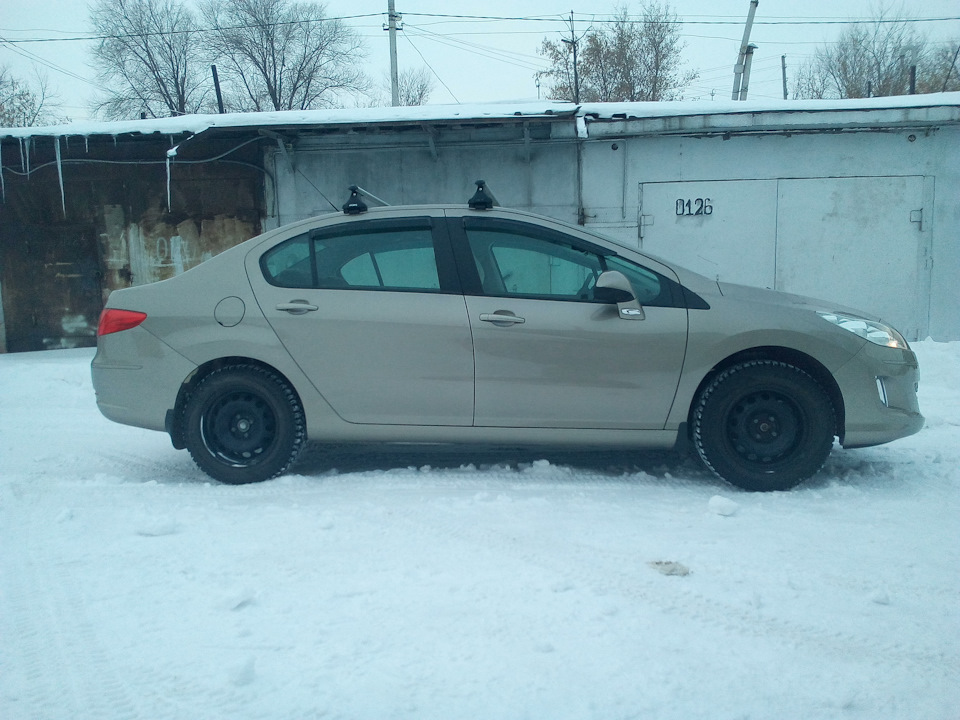

После всех трудов и манипуляций сей девайс на авто сбоку выглядит так:

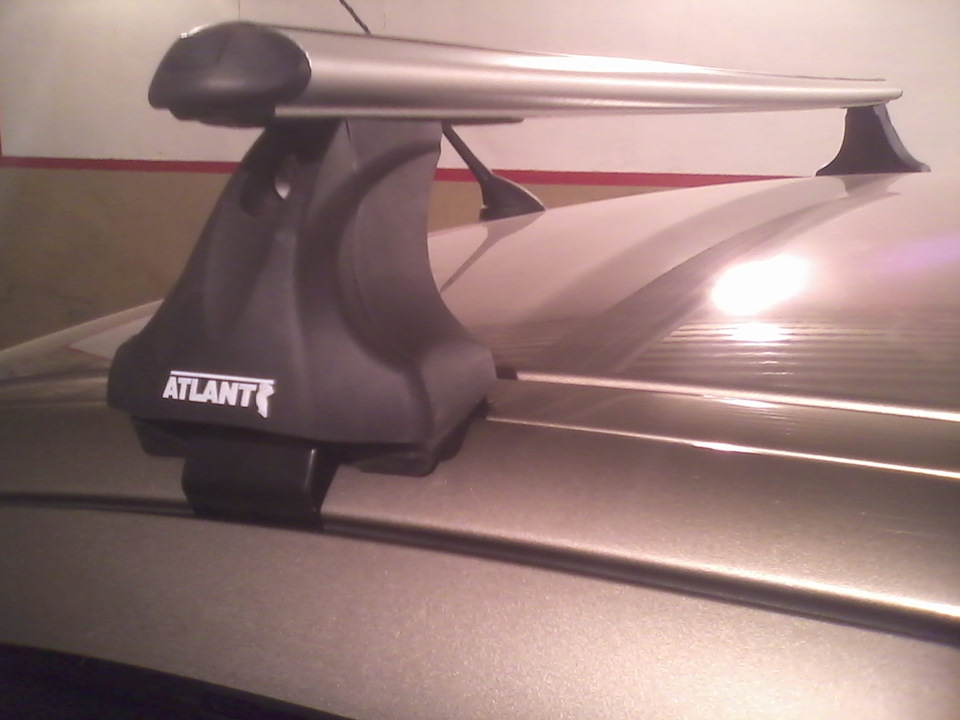

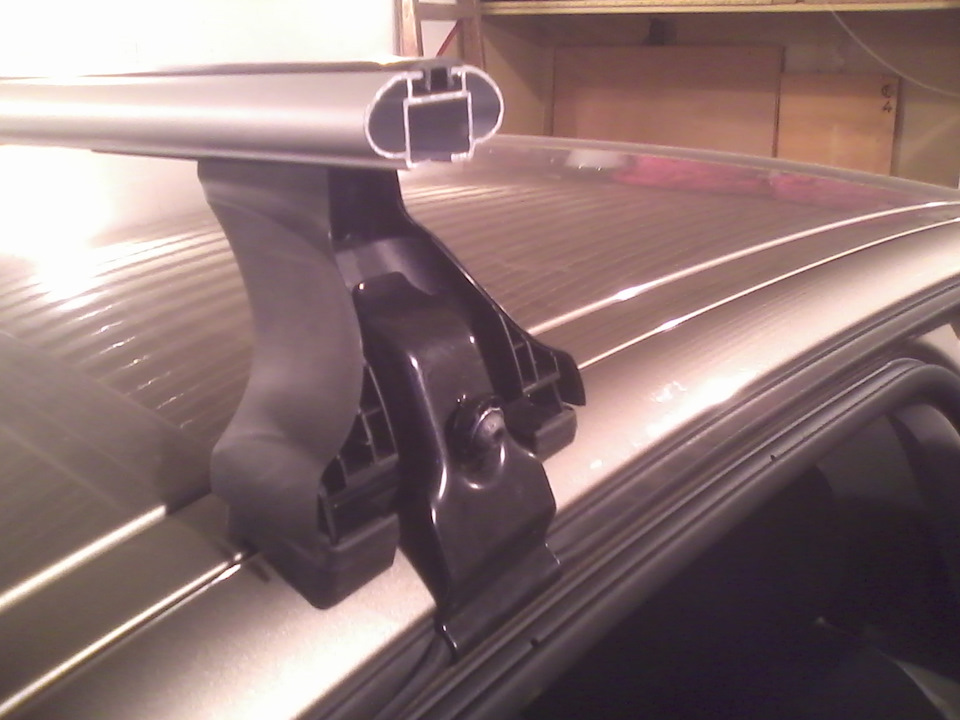

Ниже привожу фото уже затянутой опоры багажника с установленной декоративной пластиковой крышкой и торцевой заглушкой поперечины.

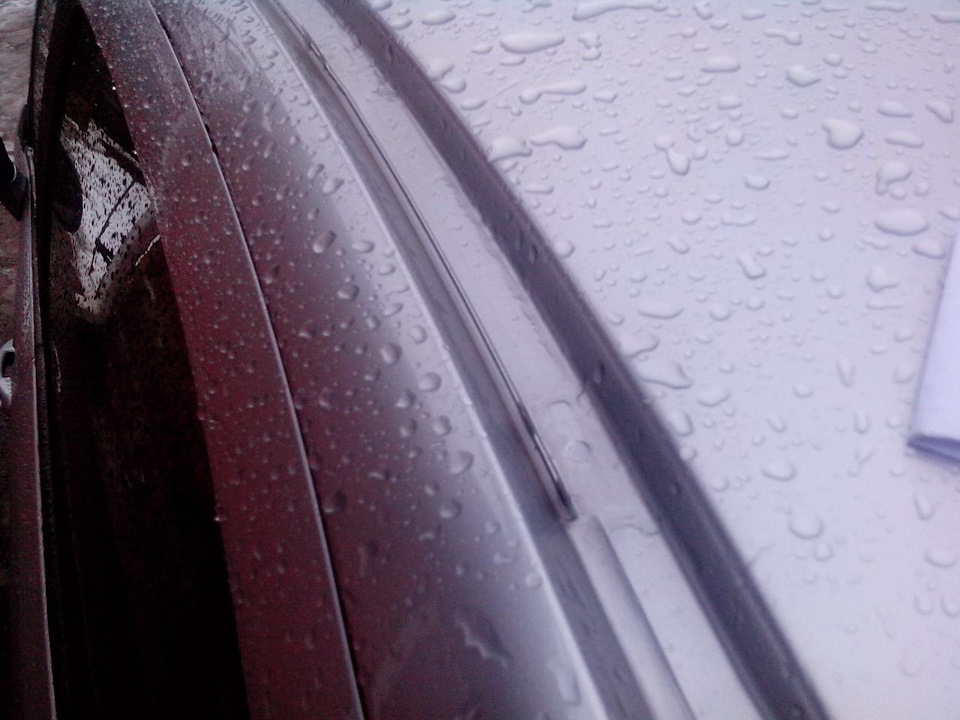

Для тех, кому интересно, что располагается под промежуточным элементом кузова между крышей и боковым элементом (задним крылом), нарыл в интернете следующее фото:

Пару раз пользовался данным багажником по назначению — возил длиномеры (доски и пластиковый профиль). Серьезных нагрузок пока данная конструкция не испытывала. Недавно приобрел два велокрепления той же фирмы для перевозки велосипедов. Позже после испытаний отпишусь о результатах перевозки.

Надеюсь, текущая информация поможет вам в выборе багажника. Всем удачи и успехов в перевозке грузов!

Источник

Багажник на крышу Атлант (новая опора Е)

Нужно возить велики, поэтому встал вопрос установки багажника на крышу.

Главное требование — максимальная эстетическая гармония (не спорю, лучший багажник на крышу, тот который лежит в багажнике 🙂 )
В интернете нашел фотки только Lux на поло седане и Thule (но эстетики там не много)(старый Атлант вообще не в счет)

Первым был заказан багажник MontBlanc. Продавец уверял, что ставил этот багажник на поло седан. BU1 — основа, красивая. Длина перекладины (аэро) 118 см. — длинноватая… (ценник 7990 рэ.) Но увидев какие там резинки я приуныл, а попытавшись поставить понял, что крепежный элемент ну никак не для поло седан — угол не тот! … поменял на Lux (люкс).

Lux (5150 рэ.). вроде ничего, но он встает не параллельно земле, а параллельно крыше — не красиво, а длина перекладины целых 120см! да и замки поставить нельзя… вернул я его

Что дальше… и вот:
Новый Атлант с опорой Е. Цена багажника 5600 + 600 замки с ключом (в комплекте за 5600 идут пластиковые замки-секретки типа звездочка). Поставил и скажу Вам, что это лучший из выше перечисленных.

Но не все с ним так гладко оказалось:

Инструкция с размерами после пробной сборки ушла в мусорку.

Итак первая засада:

Как видно выше я не смог закрыть крышку, так как установочная скоба закрыла отверстие для замка (попалась одна такая, видимо, брак). Померил, итог опечалил придется пилить (отпилили):

Дальше, если затянуть винты, то крышка изнутри не закрывается, ибо болт выпирает, смотрим:

поэтому к уже установленной одной шайбе (см. рисунок открытой установленной опоры) ставим еще 4 шайбы.

Длина перекладины 110 см. Инструкцией предписывалось что-то там высчитывать, как ставить опору. Ничего мерить по инструкции не надо, ставим вровень западлицо спереди,

Источник

Багажники Атлант: вопросы и ответы

1. Из каких элементов состоит багажник?

Основными элементами автобагажника Атлант являются поперечные дуги (перекладины), опоры (стойки) и крепежный комплект. Как правило, опоры универсальны по большинству марок автомобилей, дуги имеют 2-3 стандартных длины, а крепёж у каждого автомобиля свой.

2. Багажник можно ставить только на крышу?

Под выражением «автомобильный багажник» понимают именно изделие, которое крепится на крышу. Все остальные приспособления именуются либо насадками, либо креплениями, либо навесным оборудованием.

3. Как багажник крепится к кузову?

Всем водителям понятно, что багажники на крышу автомобиля должны крепиться надёжно и быстро. Однако почему-то автопроизводители далеко не всегда предусматривают в конструкции автомобиля специальное место для этого. Если автопроизводитель предусмотрел специальное (штатное) место для крепления багажника, то опора крепится в это штатное место. Если производитель автомобиля не посчитал необходимым наличие спец. места для багажника, то единственно возможным способом является крепление за дверной проем а помощью специальных прижимов. В любом случае, при проектировании автобагажника выбирают самый оптимальный тип крепления для данной модели автомобиля.

4. Смогут ли посторонние снять багажник и украсть его?

При желании сломать можно все. Но без разрушения конструктивных элементов современные автомобильные багажники не снять, так как все уважающие себя производители обеспечивают свои изделия замками или секретками. К примеру, багажники Атлант оснащены специальными секретками, которые невозможно открыть без ключа. Бывают, конечно, багажники и без замков. Такие изделия нужно устанавливать по мере необходимости и снимать, если нужда в перевозке грузов отпала.

5. Каким образом на багажнике можно перевозить велосипед?

6. Какая максимальная скорость пре перевозке велосипеда?

В отличие от движения с боксом, при перевозке велосипеда контроль скорости особого смысла не имеет. Если Вы не будете резко ускоряться, замедляться или маневрировать (поворачивать, объезжать препятствия и т.д.), то можете не волноваться, велосипед никуда не денется.

7. Какой максимальный по массе груз можно перевозить на багажнике?

8. В чем достоинства и недостатки бокса?

9. Сколько времени занимает установка багажника?

10. Не повреждает ли автобагажник Атлант крышу автомобиля?

11. Какая грузоподъемность у багажника Атлант?

12. Какая поперечина более грузоподъемна, алюминиевая или стальная?

Толщина стенок алюминиевых поперечин – 2,5 мм, стальных – 1,5 мм. Меньшая твердость алюминия скомпенсирована более толстыми стенками, что в итоге даёт примерно одинаковую грузоподьемность.

13. Почему в багажных системах Атлант не используются замки?

Испытания показали, что без специальных ключей наши секретки открыть практически невозможно, сломать также сложно; замки же, в свою очередь, легко ломаются с помощью обычной отвертки.

14. Нужно ли под прижим подкладывать дополнительную прокладку?

Нет, не нужно. Прижим покрыт слоем полиуретана, который при установке и выполняет роль прокладки. Нами проведено ряд исследований, которые показали, что использование дополнительных прокладок из скотча, изоленты или резины только ухудшает фиксирующие свойства прижима.

15. Можно ли на багажники Аtlant вместо секреток поставить замки?

Да, можно, но по сравнению с секретками, которые стоят несколько рублей, комплект замков будет стоить около тысячи рублей.

16. Шумят ли багажники Атлант на скорости?

17. На какой скорости начинается шум?

Всё зависит от внешних условий. При дожде и тумане шум начинается на 80-90 км/ч, при хорошей погоде – 100-110 км/ч. В любом случае, шум создается прежде всего, незакрытыми отверстиями. Если технология установки багажника соблюдена (т.е. закрыты все крышки, лючки, технологические отверстия и т.п.), то порог возникновения шума существенно отдаляется.

18. Не царапает ли багажник крышу?

Опоры устанавливаются на резиновые подушки, цель которых – предотвратить повреждение лакокрасочного покрытия. Перед установкой необходимо протереть места установки на крыше от пыли и грязи, а также стараться снимать багажник, если он не используется. В этом случае повреждения крыши не будет.

19. Сколько времени можно возить багажник не снимая?

Желательно ставить багажник перед использованием и снимать после использования. Не страшно, если Вы не будете снимать его пару недель. Однако, по истечении нескольких месяцев езды с багажником, цвет крыши по резиновыми подушками может слегка изменится – стать более тёмным.

20. Я потерял заглушки на прямоугольные дуги. Можно ли их купить отдельно?

Отдельно можно купить ЛЮБОЙ элемент багажника. На складе они всегда в достатке.

21. Почему багажники Атлант почти в два раза дешевле импортных?

Багажники Атлант выпускаются российским предприятием из отечественных комплектующих, за них не платятся таможенные пошлины и прочие сборы. К тому же, евро и доллар в последнее время растут с в цене, поэтому импортные изделия также дорожают.

22. Насколько увеличивается расход топлива при езде с боксом?

23. Что такое интегрированные рейлинги?

Источник

Техническая таблица сборки и установки багажников Атлант с опорой Е

Самый полный ассортимент продукции Атлант – боксов, багажников и аксессуаров

Минимально возможные цены
А также сезонные скидки и акции

ПРОФЕССИОНАЛЬНАЯ ТЕХНИЧЕСКАЯ ПОДДЕРЖКА

Специализированная консультация по продукции Atlant

По Москве и Санкт-Петербургу доставка собственной курьерской службой в кратчайшие сроки

Если наша продукция по каким-то причинам Вам не понравилась, Вы всегда ее можете вернуть

Оставьте свой отзыв о нас на Яндекс.Справочнике и получите скидку 5%

Москва

ул. Карьер, д.2, стр.3
(технический склад и служба доставки)

Санкт-Петербург

Наб. Обводного канала, д.150,
территория завода «Металлист»
(центральный офис, производство, склад и служба доставки)

Источник

Все о багажниках на крышу автомобиля: виды, производители, установка

Продолжительные поездки на автомобиле часто связаны с необходимостью брать с собой множество нужных вещей. Литража багажного отсека часто не хватает, особенно когда приходится брать инвентарь для отдыха на природе – лыжи, велосипед, палатку и пр. При установке багажника на крышу автомобиля эта проблема решается без больших затрат.

Предназначение

Заполненный отсек для багажа – не повод загромождать салон автомобиля. Верхний багажник позволяет безопасно транспортировать грузы различных габаритов. На него легко и быстро устанавливаются громоздкие предметы, не помещающиеся в саму машину (лодка, мебель, строительные материалы). Автобагажник на крыше – это возможность не пачкать салон мокрыми и грязными вещами.

Несущие конструкции для разных автомобилей отличаются способом крепления и формой стоек. К различиям разных моделей относится и качество подгонки. В настоящее время на рынке продаются комплектующие для багажника любой машины.

Разновидности

Современные автобагажники выполняются с прямоугольными стальными или аэродинамическими алюминиевыми перекладинами. Их грузоподъемность одинакова, однако прямоугольные конструкции стоят меньше.

Выбор багажника зависит от типа крыши автомобиля и характеристик перевозимых грузов. Несущая система состоит из поперечных дуг, фиксируемых на рейлинги или устанавливаемых в штатные места.

По способам крепления различают следующие виды багажников:

При выборе несущей системы учитывают соответствие конструкции типу крыши и уровень безопасности эксплуатации.

Обзор производителей

Среди популярных производителей багажников выделяются европейские и американские компании. Цены на продукцию варьируются от средних до очень высоких. Современные багажники на машину имеют широкий функционал, однако основное внимание стоит уделить совместимости конструкции с моделью автомобиля. Стоит рассмотреть рейтинг популярных брендов.

Thule

Продукция шведской компании Thule является не только практичной, но и внешне привлекательной. Упоры багажников имеют мягкое покрытие, зажимы фиксируются одним нажатием.

Отличительные особенности продукции:

Под брендом Thule выпускаются багажники по средней высокой цене.

Атлант

Багажники, выпускаемые российской компанией Атлант, пользуются большим спросом у отечественных автомобилистов. Поскольку ассортимент моделей очень широк, конструкцией этого производителя можно оборудовать практически любую машину.

Особенности багажников Atlant:

Единственным недостатком является риск приобрести деталь, несоответствующую размерам крыши. Особенности сборки конструкций указываются в подробной инструкции.

Евродеталь

Среди российских багажников стоит выделить изделия компании «Евродеталь». Они не создают шума при движении и оснащены резиновыми вставками, улучшающими устойчивость перевозимых грузов.

Для фиксации на гладкой крыше предусмотрены прочные зажимные лапы. В производстве багажников этого бренда используют алюминий и нержавеющую сталь. На такие системы можно грузить вес до 100 кг.

Современные автомобильные багажники на крышу Люкс чаще всего изготавливаются из полых алюминиевых профилей, имеющих сложную форму. Поперечины устанавливаются на специальные стойки или адаптеры. Изделия отличаются длиной и формой (некоторые из них напоминают крыло). Большинство моделей универсальны. Каждый товар Lux имеет высокое качество сборки.

Ravon

Багажные системы для автомобилей Равон Р2 представляют конструкции для гладких крыш. Изделия представлены модульной конструкцией, включающей опоры, дуги и элементы крепежа.

Монтаж багажника выполняется за дверной проем. Он крепится на металлические кронштейны – прижимы. Их форма обеспечивает надежный зацеп конструкции за края кузова. Прижимы имеют специальную форму, учитывающую геометрические особенности кузова.

Как выбрать багажник на крышу

Несущая конструкция должна отвечать требованиям безопасности и надежности. При выборе багажника для автомобиля учитывают профиль поперечин. Именно от формы изделия зависит ее шумность и степень вибрации при езде на высоких скоростях. Современные алюминиевые дуги с аэродинамическим профилем сравнимы по прочности со сталью. Высокую сопротивляемость деформации обеспечивает специальная термообработка изделий.

По стоимости верхние багажники для автомобилей делятся на несколько классов:

Покупая несущую систему для автомобиля, лучше не экономить. Подбор товара низкой стоимости обернется для автолюбителя несколькими проблемами – он получит модель с малой грузоподъемностью и плохой аэродинамикой, а при установке возникнут определенные сложности. Изделия среднего и высокого ценового сегмента часто оборудуются дополнительными креплениями для спортивного инвентаря, велосипедов, лодок.

Грузоподъемность большинства несущих систем равна 75 кг. При выборе прямоугольных изделий показатель можно увеличить до 100 кг. Расход топлива при разгруженном багажнике увеличивается на 0,2 л на 100 км. Его можно снизить, выбрав продукцию с аэродинамическим профилем.

Чтобы выбрать подходящий товар на крышу, необходимо учесть наличие или отсутствие рейлингов, а также необходимость установки съемного короба.

Как сделать багажник своими руками

Если машина оборудована специальными дугами, проще и выгоднее собрать багажник на рейлинги своими руками. Для работы понадобятся материалы:

Перед изготовлением поперечин выбирают их длину. Затем отрезают профиль и запенивают его со всех сторон пеной. Впоследствии ее стачивают шлифовальной машинкой, придавая изделию нужные формы. После обработки пену покрывают стеклотканью 300г/м² для придания прочности. Осталось покрасить поперечины в цвет автомобиля.

Крепления изготавливают из хомутов для фиксации глушителя, представляющих собой плоскую скобу с одной стороны и дугу – с другой. Отпилив лишнее, оставляют только плоскую пластинку.

Для крепления поперечин в них проделывают специальные отверстия, учитывая расположение дырок в заготовленных пластинах.

Как поставить и снять

Для фиксации дополнительного багажника транспортное средство ставят на ровной площадке. Чтобы правильно поставить конструкцию на рейлинги, достаточно следовать простой схеме сборки:

Снимают новую деталь в обратной последовательности.

Таким образом, чтобы выбрать багажник на крышу автомобиля и правильно его установить, понадобится узнать несколько простых правил. При эксплуатации конструкции регулярно проверяют надежность фиксации всех элементов.
