как установить магнитные шторки на двери авто
Каркасные шторки своими руками
Решил выложить, т.к. качественных самодельных шторок здесь не встречал.
Поездив пару лет без тонировки, все таки решил закатать заднюю полусферу (да еще и с 50% скидкой)), с расчетом закрыть и передние стекла.
Платить штрафы, сидеть в кутузке не собираюсь. По этому выбор пал на каркасные шторки. Съемную тонировку посчитал не практичной.
Каркас.
Нашел в гараже проволоку сталь 5мм НЕ отожженная. Обмотал изолентой(что бы не повредить краску и панели в авто) и приступил к выгибанию каркаса.
Лекала не делал, гнул по оконному проему на месте. Каркас сделан вплотную, по этому всякие крючки для крепления шторок к проёму окна не нужны.
Можно и не сваривать концы (изолента, термоусадка в помощь), но т.к. сварка есть, то прихватил.
Проволоки ушло примерно 3,6м на две шторки.
Сетка (название материала может быть разным, по этому конкретного названия не будет, подбирайте сами, я брал на глаз, на ощупь).
Куплено всё в магазине тканей.
Было приобретено 4 разных материала.
Главные требования, что бы тянулся и через него можно нормально смотреть.
Одна из приобретенных тканей плохо тянулась, по этому образовывались складки и её пришлось исключить. Размечаем, вырезаем. На две шторки с большим запасом хватает 1 погонного метра материала.
Совет: Чтобы равномерно натянуть на каркас сетку, обклейте проволоку каркаса двухсторонним скотчем. Это с экономит вам много времени и результат будет лучше.
Натягивайте посильнее, что бы зимой ткань не провисла.
Ниткой обметал, до обтяжки кантом, что бы можно было протестировать в реальных условиях на авто. Можно этого не делать, скотч отлично держит.
Изначально попробовал поездить с такой сеткой (многие магазины делают шторки на заказ из такого материала).
Сразу говорю — не советую, т.к. ОЧЕНЬ СИЛЬНО рябит в глазах. И привыкнуть к этой ряби невозможно
Инструкция по установке автошторок EscO
Перед использованием обязательно ознакомьтесь с данной инструкцией по установке и эксплуатации защитных экранов EscO©.
Подготовка к установке
В связи с небольшой погрешностью обшивок дверей, а также транспортировкой, при установке шторок могут возникнуть зазоры или щели между шторкой и обшивкой. Это легко устраняется путем аккуратного подгибания каркаса шторки при непосредственной установке.
Установка шторок боковых окон на клипсы
Схема размещения клипс на двери автомобиля
Клипсы вида #1
Откройте дверь. Приведите стекло двери в нижнее положение.
Выньте уплотнитель и крючком «клипсы» с присвоенным ей номером зацепите за рамку двери, в месте указанном схемой установки зажимов-держателей. Придайте уплотнителю изначальное положение.
Если присвоенный номер в схеме отсутствует – крепление устанавливать не нужно.
Закройте окно. Начинайте установку защитного экрана с угла зеркал заднего вида.
Клипсы вида #2
Откройте дверь. Приведите стекло двери в нижнее положение.
Выньте уплотнитель и крючком «клипсы» с присвоенным ей номером зацепите за рамку двери, в месте указанном схемой установки зажимов- держателей. Придайте уплотнителю изначальное положение.
Если присвоенный номер в схеме отсутствует – крепление устанавливать не нужно.
3.Закройте окно. Начинайте установку защитного экрана с углов зеркал заднего вида.
Клипсы вида #3
Откройте дверь. Приведите стекло двери в нижнее положение.
В месте установки присвоенного номера клипсы-держателя со стороны салона начинайте установку креплений.
В отогнутый край пластиковой обшивки заведите зажим-держатель.
Подведите другой загиб зажим-держателя к обратному краю пластиковой обшивки и защелкните зажим-держатель. Он должен зацепиться с щелчком и прилегать к пластмассе.
Если присвоенный номер в схеме отсутствует – крепление устанавливать не нужно.
Повторите п. 2-4 во всех остальных местах установки* зажима-держателя, согласно схеме установки.
Закройте окно. Начинайте установку защитного экрана с углов зеркал заднего вида.
Установка шторок боковых окон на 3D клипсы
Схема размещения клипс на двери автомобиля.
Откройте дверь. Приведите стекло двери в нижнее положение.
Не снимая защитную пленку с клейкой ленты, разместите крепления на экране в местах расположения, указанных в инструкции.
Определите места установки креплений на обшивке дверного проема.
Обезжирьте места установки креплений и с усилием прижмите к рамке окна на 5-10 секунд.
Установите нижнюю часть автошторки, затем боковую, затем верхнюю.
Снятие автошторок производиться в обратной последовательности.
Установка шторок боковых окон на магниты
Схема размещения ответных пластин магнитов на двери автомобиля.
Откройте дверь. Приведите стекло двери в нижнее положение.
Не снимая защитную пленку с клейкой ленты, разместите крепления на экране в месте расположения магнитов.
Определите места установки креплений на обшивке дверного проема.
Обезжирьте места установки креплений и с усилием прижмите к рамке окна на 5-10 секунд.
Установите нижнюю часть автошторки, затем боковую, затем верхнюю.
Снятие автошторок производиться в обратной последовательности.
Установка шторки заднего ветрового стекла и форточек
Установка шторки заднего ветрового стекла и форточек осуществляется фиксацией в «распорку». Путем усиленного нажатия на каркас. Обращаем Ваше внимание, что шторка заднего ветрового стекла выполнена из специальной крупноячеистой ткани для сохранения обзора в зеркало заднего вида.
Каркасные шторки «Maskitka» на магнитах
Приветствую! Установил шторки на окна дверей полученные вчера. )) Ну собственно установка и заключается только в том чтобы их прислонить к рамке стекла и всё, даже изгибать не пришлось… времени затрачено 2 минуты.
Встают просто идеально, нигде не мешаются, не задевают, не громыхают, в сильный боковой ветер и полностью открытых окнах- держаться отлично, выглядят хорошо как изнутри, так и снаружи, глаза абсолютно не рябит, в боковые зеркала также видно отлично, проездил с ними целый день и даже забыл что они стоят, в салоне стало намного комфортнее, почти как с тонировкой, ни разу не возникало желание их снять! ДПС не остановили ни разу.
Съездили в лес пожарили на мангале шашлычку, машина стояла несколько часов с открытыми окнами, маскиты в салоне отсутствуют, музыку можно спокойно слушать не боясь полного салона мошкары и прочей нечисти… покатались по лесам, по полям, никто не залетает ни комары ни оводы, от пыли и пыльцы так же защищают прилично!
Никаких дополнительных креплений не вижу смысла делать, даже те, что шли в комплекте не ставил, они просто не нужны…но… об этом далее в тексте!
Для курильщиков они будут неудобны и прожечь их пять секунд.
Есть с чем сравнить данные сетки, например с «Тpокот», котрые стоят у знакомого, ездил на пассажирском сидении, глаза рябит прилично, ячейка у них крупнее.
Ну из минусов хотел бы отметить отсутствие с внутренней части хвостика для съёма рамки, хотя это вообще не минус совсем, а так замечание, которое легко можно исправить.
—————————————————————————————————-
Теперь по принципу крепления… т.к. у меня сейчас стоят заводские бархотки стёкол с окантовкой в стиле «хром» к ним данные сетки на магнитах крепятся без вопросов, но я планирую их заменить на бархотки т.н. н/о, т.е. без хрома, там окантовка просто резина, тут возникает проблема с их крепением, пока только думаю как их там крепить, уже есть кое-какие идеи, после реализации освещу в БЖ.
При заказе данных сеток продавец не спрашивал какой у меня тип бархоток, так что кто будет заказывать учтите это!
На новых модификациях Лада 4х4 2020 бархотки идут уже нового обазца и я так понимаю, так же без хрома с внутренней части окна!
До кучи установил чёрные козырьки и сполоснул машину…
Вся правда о каркасных шторках или колготки на окне
Два года назад мы задумали поехать в отпуск на машине. Для этого начали продумывать какие аксессуары прикупить, чтобы комфортнее было ехать…
Сразу стал вопрос борьбы с солнцем.
Кондеем/климатом не пользуемся, ввиду того, что жена в детстве очень простыла под ним. И сейчас просит кнопку А/С или AUTO не нажимать. Ну когда её нет в салоне, конечно же, я прибегаю к помощи системы кондиционирования… Просто так что ли она есть…
Увидели в ДЕТСКОМ МИРЕ экраны на липучках и думали купить их и не париться. Потом увидел я шторки у ОД «МАЗДА» прямо на выставочном CX-5. «ВОТ КАКИЕ НАДО-ТО!» — промелькнуло у меня в голове, но цена… а качество…
1. Esco-club — это команда единомышленников, главная задача которой сделать жизнь в автомобиле совершенней.
2. Laitovo – немецкий бренд производителя защитных экранов для автомобильных окон. Центральный офис Laitovo Manufactory Trading & Service GmbH находится в Гамбурге. На сегодняшний день Laitovo ведёт продажи авто штор на территории Европейского союза, США, ближнего Востока, центральной и восточной Азии. На территории России Laitovo имеет партнёров более чем в 50 регионах страны.
3. Компания «TROKOT» была основана в 2012 году, в городе Москва. Основатели Трояновский Денис Юрьевич и Коток Игорь Николаевич.
Вариант № 3: я его почему-то не рассматривал, не понравились они… или только на магнитах, не помню…
Вариант № 2: на тот момент их делали (а может ещё и делают в г. Кострома). По адресу в Костроме я их по ЯНДЕКС.КАРТАМ не нашёл.
Вариант № 1: адрес указанный на сайте я пробил в яндексе. Всё соответствовало. Хотелось поддержать русский бренд. Сумка была в подарок и по предоплате доставка ТК бесплатно.
Позвонил. Заказал. Прислали номер сберкарты. Оплатил и получил.
Одеваются очень просто (в инете много инфы). Короче одели и поехали в отпуск по всей восточной части России. «Ва-у» не заметил. Обзор был норм. Солнце палило, грело руки и левую щёку… Жена ехала с полностью открытым окном, шторка не вылетала! Ночью не особо раздражала… А если бы знали, как круто заехать в лес, открыть окна и не париться, что все летающие грызуны будут у тебя в машине…
Так и отгоняли до начала учебного года.
4 сентября 2017 года везу дочь первый раз в школу. Соответственно, не проследил, чтобы она пристегнулась… Мне прямо у школы показывают чёрно-белый указатель и предъявляют о не пристегнутом ребёнке. Тут я смог выкрутится, потому что опаздывали и как только я остановился, жена с ребёнком выпрыгнули из машины и были на пороге школы… Но инспектор не растерялся, и указывая на шторки, начал объяснять мне пункт 7.3 «Перечень, когда запрещается эксплуатация транспортных средств, на которых установлены дополнительные предметы или нанесены покрытия, ограничивающие обзорность с места водителя…». Я тоже не чуть не растерялся и одним движением руки снял шторку… Но не тут-то было, он пошёл составлять протокол. Я не подкованный в этом деле пытался ему перечить, а он уравновешенно заполнял протокол. И рассказывал как эти шторки не любит их начальник.
Ладно. Из-за 250 руб. зад не надрывал. Заплатил. Залез на сайт ESCO. Смотрю появился новый раздел, где разъясняется, что шторки можно устанавливать. Даже есть видео, что устанавливать можно. Да… только, когда машина находится на парковке — это из ролика вырезали.
Нашёл того же самого инспектора. Объясняю ему начитавшись, что шторки разрешены, а он как робот: «Установлены дополнительные предметы? Установлены! Всё!»
Это лето. Снова одеваю шторки в отпуск. Боковые стали напрягать… Ночью трудновато стало (старею что ли?) Ну и ладно, зато мухи не кусают!
Откатали 10 ткм. Останавливали, но за шторки ни слова! Как и в прошлое лето! ОК. Отпуск есть отпуск особенно на машине!
3 сентября 2018 года привёз дочь со школы, еду на работу, а тут инспектор. И сразу про шторки мне, п. 7.3. Ну я грамотный уже начал объяснять, доказывать. Что шторки не мешают, обзорность ОК. А ему пофиг… Снова протокол. Уже хочу отказываться от подписи, а он говорит, чтобы (если хочу) съездил к начальнику ГИБДД и рассказал о шторках и как они не мешают, тогда и протокол пусть аннулирует. И тут он мне расписал всё, как поступит его начальник => от конфискации шторок, суда, пробиванием по уголовным базам и прочих репрессиях. Вспомнил прошлого инспектора, подумал, что проше заплатить 250 руб.
Ну дак вот… Совсем забыл, что я хотел написать…
Стало интересно: а какой смысл в них? Я особо его в салоне авто не чувствую, за исключением, что мухи и грызуны не залетают…
На фото не особо видна структура сетки. Телефонный фотоаппарат привирает её.
Я взял на работе «Люксметр+УФ радиометр, №061137, поверенный до 08.06.19 г.»

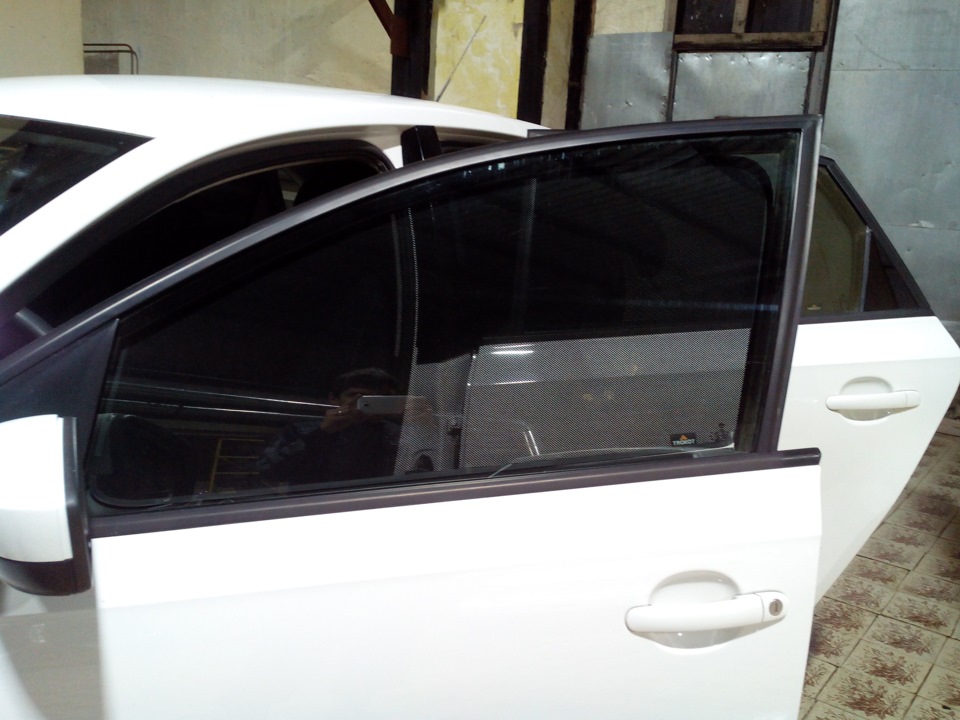

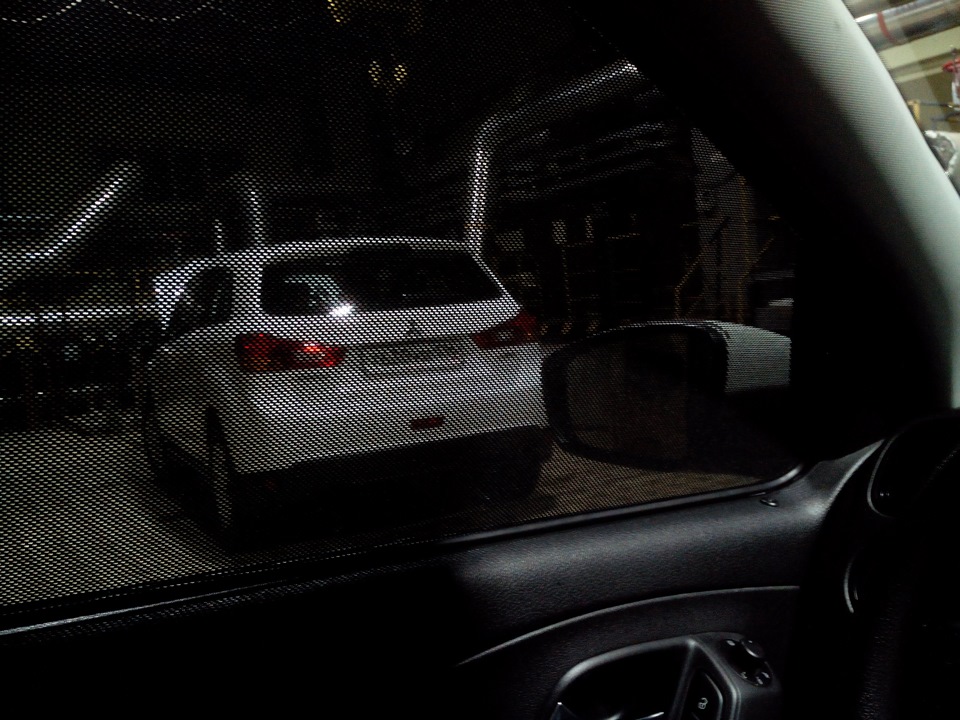

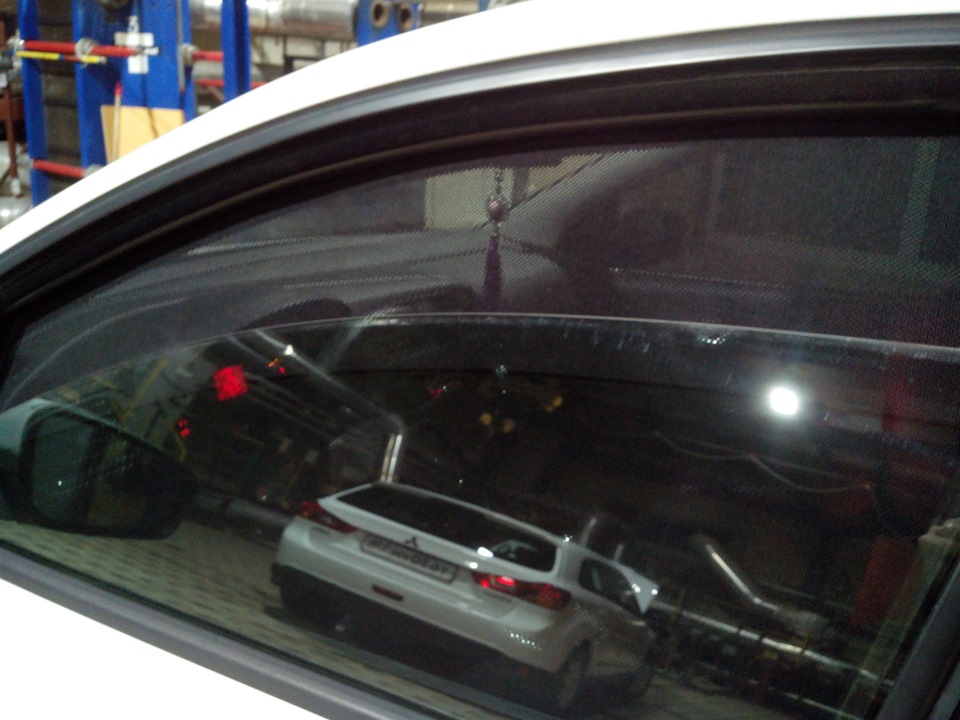

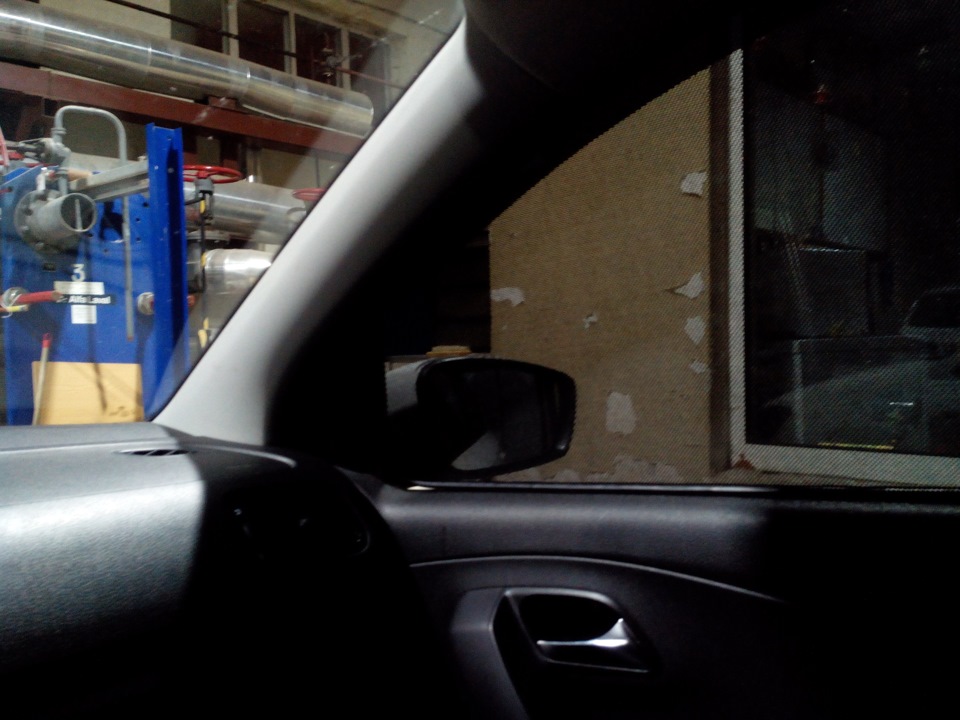

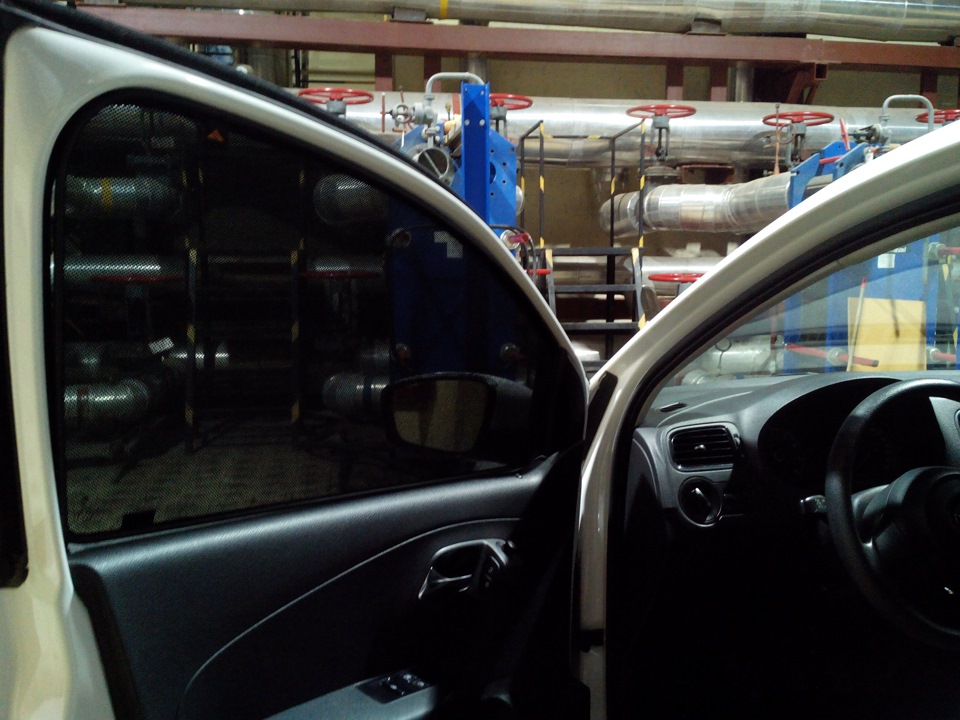

Каркасные автошторки на магнитах
Собственно о чем пойдет речь — о каркасных шторках. Сам занимаюсь продажами этого альтернативного вида тонировки. Всю жизнь ездил в аквариуме, клиенты постоянно спрашивали — почему себе не ставишь, собственно поэтому и поставил и ощущения теперь уже свои передам — мне нравится товар, которым торгую! Во первых это удобно — установить и снять их можно за несколько секунд! Во вторых качество шторок действительно превосходное, прочный прорезиненный стальной каркас с плотно натянутой сеткой с гарантией производителя 1 год(!). В третьих выглядит очень эффектно, фотографии прилагаю. Есть один ньюанс — в темное время суток видимость затруднена, но езжу аккуратно. Иногда снимаю. На парковке, если оставляю автомобиль на ночь — обязательно устанавливаю их — ничего не видно в салоне!
Вообще каркасные автошторки появились пару лет назад и набирают свою популярность ввиду запрета тонировки. Гаишники по разному реагируют, меня, правда, еще не останавливали, но клиенты делятся опытом — кто понаглее доказывает свою правоту и ничего ему не бывает, кого-то просят снять их, а кто-то просто их быстро снимает, пока гаишники подходят к автомобилю — на нет и суда нет!
Цена вопроса на передние двери 2500-2950, в базе замеров очень много автомобилей, изготавливаются индивидуально с учетом всех изгибов проема окна. Кому интересно — спрашивайте, отвечу на все вопросы!
Volkswagen Polo Sedan 2011, 105 л. с. — аксессуары
Машины в продаже
Volkswagen Polo, 2016
Volkswagen Polo, 2011
Volkswagen Polo, 2020
Volkswagen Polo, 2020
Комментарии 23
Здравствуйте, скажите на Тойоту Аурис можно заказать такие экраны? У меня 2011 г.в. Думаю что мне будут необходимы экраны на передние, задние двери, а также дверь багажника.
Добрый день! На Toyota Auris хэтчбек/универсал 2012-н.в. есть замеры только на передние двери, цена комплекта 3000руб, заказ можете сделать на нашем сайте: mac116.ru/products/7327088
Я так понимаю, что крепятся они магнитами к голому металлу двери, а как на счет задних маленьких окошек и заднего стекла?
В комплекте идут ответные крепления, cs.cameleo.ru/cs622926/v6…6096/2648/xgnYLFbpOBs.jpg к ним и магнитятся шторки, задние вставляются и держатся без магнитов!
Я так понимаю, что крепятся они магнитами к голому металлу двери, а как на счет задних маленьких окошек и заднего стекла?
vk.com/album225105096_202383232 вот еще фотогафии с Поликом
Не плохо. И сколько стоит весь комплект?
Весь комплект стоит 8400руб (передние двери, задние двери, задние форточки, заднее ветровое). Сейчас есть 1 полный комплект в наличии, а так под заказ 10 дней примерно!
Это, конечно, классно, но очень дорого
ради интереса, сколько на задние стекла стоят, а так 3000р очень дорого
Задние двери также 3000р, задняя полусфера с задними форточками 6400р
Пока дверь не откроешь их не снимешь?
На разных автомобилях по разному, где-то можно сразу снять, на полике нужно немного приоткрыть.
Перед гаишниками двери открывать и шторки снимать? Штраф обеспечен!
Ловкость рук и никакого мошенничества!) А если серьезно, по разному всегда, кто-то светопропускаемость замеряет, но это бесполезное занятие, кто-то просит снять, одного клиента знаю оштрафовали на 500р. Вот что написал один человек, кстати с драйва:
1. Это не «шторки», а «защитные экраны» (защитные от солнечных лучей, насекомых, пуха, дождя, снега и т.д., именно так патентуют и сертифицируют производители автошторок свою продукцию);
Этим «НО» рассыпается примечание 7.3, далее разберем оставшееся.
2. «Обзорность» — обзорности может мешать забор, стоящий справа и слева машины, защитные экраны не ограничивают обзорность, а уменьшают светопропускаемость
(Изучил досканально «общие положения» ПДД и ничего подходящего под определение «Обзорность» не нашел, а это значит, что с юридической точки зрения, определение «Обзорность» следует брать из справочника Даля, а он гласит, что Обзорность — это величина пространства, охватываемого зрением).
3. В машине инспектора ГАИ обычно стоит видеокамера для фиксации правонарушений, на лобовом стекле висит держатель под телефон и/или видеорегистратор. И получается, инспектор нас пытается оштрафовать за то, что сам нарушает, ведь эти предметы мешают обзорности (это если предыдушее «НО» не сработало). Следуя этой логике, нужно оштрафовать самого инспектора.
4. Инспектор ГАИ — не эксперт, а потому он не может визуально определять мешает предмет обзорности или нет, для этого должны использоваться измерительные приборы.
5. Приборов, способных определить соответствие обзорности норме нет, даже потому, что не определены нормы. Прибор для проверки светопропускаемости стекла здесь использоваться не может по регламенту.
Спасибо за исчерпывающее объяснение!
Ловкость рук и никакого мошенничества!) А если серьезно, по разному всегда, кто-то светопропускаемость замеряет, но это бесполезное занятие, кто-то просит снять, одного клиента знаю оштрафовали на 500р. Вот что написал один человек, кстати с драйва:
1. Это не «шторки», а «защитные экраны» (защитные от солнечных лучей, насекомых, пуха, дождя, снега и т.д., именно так патентуют и сертифицируют производители автошторок свою продукцию);
Этим «НО» рассыпается примечание 7.3, далее разберем оставшееся.
2. «Обзорность» — обзорности может мешать забор, стоящий справа и слева машины, защитные экраны не ограничивают обзорность, а уменьшают светопропускаемость
(Изучил досканально «общие положения» ПДД и ничего подходящего под определение «Обзорность» не нашел, а это значит, что с юридической точки зрения, определение «Обзорность» следует брать из справочника Даля, а он гласит, что Обзорность — это величина пространства, охватываемого зрением).
3. В машине инспектора ГАИ обычно стоит видеокамера для фиксации правонарушений, на лобовом стекле висит держатель под телефон и/или видеорегистратор. И получается, инспектор нас пытается оштрафовать за то, что сам нарушает, ведь эти предметы мешают обзорности (это если предыдушее «НО» не сработало). Следуя этой логике, нужно оштрафовать самого инспектора.
4. Инспектор ГАИ — не эксперт, а потому он не может визуально определять мешает предмет обзорности или нет, для этого должны использоваться измерительные приборы.
5. Приборов, способных определить соответствие обзорности норме нет, даже потому, что не определены нормы. Прибор для проверки светопропускаемости стекла здесь использоваться не может по регламенту.
