Выбор откатных ворот: основные критерии
Въездная группа с надежными воротами является атрибутом любого загородного участка с домом, будь это сезонная дача или коттедж для круглогодичного проживания. Вариантов реализации ворот несколько, однако, в последние годы все больше домовладельцев отдают предпочтение откатным конструкциям. Специалист Группы компаний «АЛЮТЕХ» поможет разобраться с критериями выбора и нюансами автоматизации откатных въездных ворот.
Содержание
Особенности конструктива откатных ворот
В отличие от распашных ворот, створки которых распахиваются на улицу или во двор, у откатных ворот полотно сдвигается вбок, параллельно забору. Существует три модификации откатных ворот:
В частной сфере используются преимущественно консольные откатные ворота, характеризующиеся рядом преимуществ.
Меня интересует возможность изготовления и монтажа консольных откатных ворот на проем 7.5 м шириной и высотой 1.8-1.9 м! Реально такие ворота исполнить или нет? И какой вес полотна получится на озвученный проем?
Ну а почему нет. Изготавливали и перекрывали на проем 12 метров. Средняя балка норма рассчитана на вес ворот до 600 кг и на длину до 13 м (вес металла и профлиста 300 кг, плюс консоль).
Некоторым ограничением может выступать противовес, который добавляет створке еще треть длины – при проеме в четыре метра длина створки с противовесом будет около пяти с половиной метров. То есть, чтобы ворота открылись полностью, вдоль забора должно быть свободно минимум шесть, а лучше, шесть с «копейками» метров.
Что касается сложности конструкции, на которую зачастую пеняют, она несколько преувеличена, даже при самостоятельной реализации особых проблем ни с комплектующими, ни со сборкой и установкой, ни с эксплуатацией не возникает.
Этим летом сотворил себе откатные ворота. Могу поделиться дизайном: профнастил двусторонний (цвет одинаковый с обеих сторон, цена равна с односторонним) и краска по ржавчине того же RALа. Попадание в тон удивительное и ложится на ржавчину. ну, как порошковый окрас выглядит, сохнет на отлип минут 10-15. До чего дошел прогресс! Сам любитель и ворота первые, но выглядят, как не я делал! Со двора немного напоминает железнодорожный вагон, но совершенно одного цвета – само совершенство сплошное! Односторонняя обшивка экономит вес (профнастил лист
10 кг, каркас ворот можно делать из трубы 40х40 мм, а не 60х40 мм) и соответственно стоимость. И то и другое нам на руку.
Но далеко не у каждого есть соответствующая инструментальная база и время на изготовление самодельных откатных ворот и в этом случае встает вопрос выбора готовой конструкции.
Критерии выбора откатных ворот
Как и любые другие, откатные въездные ворота эксплуатируются в жестких условиях – кроме рабочей нагрузки при циклах открытия-закрытия, на них круглый год воздействуют атмосферные факторы. К тому же въездная группа – своего рода «визитная карточка» участка, по которой будут оценивать владельцев. Поэтому к конструкции предъявляют достаточно серьезные требования.
Современные высокотехнологичные откатные ворота должны быть:
Только конструкции, характеризующиеся всеми приведенными параметрами, способны полностью удовлетворить запросы потребителей.
Рассмотрим подробнее каждый из параметров.
Надежность ворот зависит от нескольких слагаемых, прежде всего, от свойств материала, из которого изготовлен каркас, и способа соединения элементов. Если самоделки практически всегда сварные, то готовые ворота выпускают двух видов.
Алюминиевая конструкция не коррозирует, что особенно важно в условиях улицы, а отсутствие сварных швов – это привлекательный вид. От воздействия внешней среды крепеж и стыки защищены системой штапиков, что предотвращает возможность образования ржавчины. Для регулировки геометрии полотна на случай искривления предусмотрена тросовая растяжка. Благодаря тому, что профиль шины и рамы изготовлен единым элементом (без швов), повышается жесткость конструкции, исключается перекос и деформация несущего элемента, увеличивается срок службы ворот.
Также на надежность и долговечность влияет заполнение створки – это может быть и древесина, и металл, и сочетание этих материалов. В основном ворота подбираются под стилистику заграждения, хотя случается, что отталкиваются как раз от типа ворот, но это редкость. Как бы то ни было, металлу практически нет равных по надежности и прочностным характеристикам. Откатные ворота производятся преимущественно с металлическим заполнением – сэндвич-панелями, экструдированными или роллетными профилями, комбинацией таких материалов.
Практичность конструкций обеспечивается несколькими факторами.
За равномерное распределение нагрузки на створку в закрытом положении и защиту шины от загрязнений отвечает опорный ролик. Бесшумное передвижение створки обеспечивают полимерные роликовые опоры из стеклонаполненного полиамида. Они не только не подвержены коррозии, что защищает механизм от подклинивания, но и снижают нагрузку на подшипники. Доказанный испытаниями рабочий ресурс у полимерных роликовых опор составляет минимум 25000 циклов открытия-закрытия. Чтобы защитить створку от царапин, зачастую появляющихся при фиксации ворот в конечном положении, на улавливателях предусмотрены полимерные накладки. А в случае форс-мажора, например, удара автомобилем, в сборных алюминиевых воротах достаточно заменить поврежденный элемент. Тогда как стальную створку придется переваривать и перекрашивать полностью.
Презентабельность – с появлением современных технологий нанесения защитно-декоративных покрытий и огромной палитры цветов и фактур металл может выглядеть как натуральная древесина или любой другой материал. Покрытие также защищает изделие от ультрафиолета, перепадов температур, влаги и механических воздействий.
Критерий безопасности и комфорта эксплуатации стоит рассмотреть отдельно.
Выбор автоматики для откатных ворот
Хотя откатная створка отлично открывается и вручную, не создавая сложностей даже женщинам, детям и старшему поколению, все же гораздо комфортнее, когда все происходит автоматически. Для открытия (закрытия) будет достаточно легкого нажатия на брелок: вам не придется выходить из машины и тратить дополнительное время. Автоматизировать откатные ворота значительно проще и дешевле, чем распашные. Главным элементом системы управления является привод.
Чтобы система автоматизации откатных ворот исправно функционировала годами, при выборе привода нужно обращать внимание на несколько базовых параметров.
Даже в стандартной комплектации автоматика не только повышает уровень комфорта, но и обеспечивает безопасность эксплуатации откатных ворот. При этом стоимость базового комплекта автоматики с приводом, монтажным набором, пультами ДУ и ключами разблокировки в рамках общего бюджета, выделяемого на откатные ворота, не столь значительна, чтобы отказаться от него в целях экономии.
Вывод
Откатные ворота – это современные конструкции, позволяющие экономить свободное пространство и характеризующиеся простотой эксплуатации. При выборе откатных ворот имеет значение надежность и долговечность, а также эстетика и практичность. Качество же конструкций зависит от производителя.
Поиск статей:
Правильно выбрать откатные ворота довольно сложно, так как разобраться в технических характеристиках конструкции и определить, какому из продавцов можно доверять свои деньги и нервы достаточно трудоемкий процесс.
Выбирая подрядчика для изготовления сдвижных ворот, обязательно надо понимать, с кем имеешь дело. Лучше всего посмотреть готовые объекты потенциальных компаний, на которых данные конструкции уже установлены, т.к. откатных ворот на рынке много, а вот качество, материалы и внешний вид у изделий заметно отличаются. Опираясь на стоимость с разницей в 50-80 долларов, вы абсолютно не застрахованы от того, чтобы получить некачественную продукцию. Существует вероятность, что всего через полгода придется искать подходящую краску для закрытия ржавчины, появившейся на ваших въездных воротах.
Виды и типы откатных ворот
Уличные откатные ворота бывают нескольких типов:
Выделяют также одностворчатые и двустворчатые. Они могут быть на ручном управлении или оснащаться автоматикой.
Рельсовые
Подвесные
В подвесных конструкциях несущая балка подвешивается над проемом, и весь вес ворот тянет ее вниз, а в воротах сдвижных, наоборот, ворота находятся сверху на балке, пытаясь ее деформировать своим весом.
Минусом можно назвать ограничение высоты проема для проезжающего транспорта. Также этот вид достаточно материалоемкий.
Консольные
Достоинствами типа выступают:
Одностворчатые и двустворчатые
Ручные и автоматические раздвижные ворота приобретают все большую популярность благодаря своим удобством в эксплуатации – нет необходимости чистить снег, они не занимают место перед воротами и во дворе вовремя открытия, им особо не страшны ветровые нагрузки. А также автоматика для данных ворот куда более доступна по цене, чем приводы для распашных ворот, поэтому выбор очевиден.
Из какого профиля делают откатные ворота
Откатные ворота могут изготавливаться как с глухим зашитием каркаса, так и с комбинированным, например, металлоштакет либо евросетка – на сегодняшний день пользующаяся повышенным спросом при выборе ограждения для участков.
В случае особых пожеланий по коррозийной стойкости можно приобрести конструкции из оцинкованного металла, сделанные на крупнейшем заводе России. Весь процесс производства откатных ворот данной серии автоматизирован. Для их изготовления используются оцинкованные профили, что позволяют собирать ворота без сварочных соединений и в свою очередь избавляет от коррозии в последующем. Ворота, изготовленные из оцинкованных профилей, очень удобны для транспортировки, так как перемещаются в разобранном виде и довольно просто собираются на месте своими силами.
Какой размер откатных ворот выбрать
Размеры зависят и от типа ворот, и от транспорта, который будет проезжать через проем. Для легкового авто достаточно ширины 3 м, а для грузового – на 4 м. Если вы ставите подвесные ворота, учитывайте высоту ТС, чтобы оно легко проходило под направляющей балкой. Это и задаст высоту конструкции.
Откатные ворота на участке с уклоном
В какую сторону будет идти откат – вверх или вниз относительно уклона. В идеале – вниз, чтобы полотно не упиралось в уклон.
Высота уклона – от этого зависит, насколько большим будет просвет. Чтобы закрыть просвет, можно разместить «лежачего полицейского».
Длина ворот – от нее зависит вес конструкции и нагрузки на направляющие элементы.
Откатные ворота – удобное и красивое решение для любого участка, имеющее более низкую цену и более доступную автоматику.
Заинтересовались?
Для получения подробной информации обратитесь к нам удобным для Вас способом:
Выбираем въездные ворота. Плюсы и минусы различных типов
Как выбрать ворота, чтобы они были удобными, красивыми и безотказно служили много лет? В этой статье мы рассмотрим особенности разных типов въездных ворот и опыт их применения участниками FORUMHOUSE.
Содержание
Виды въездных ворот для загородных участков
Въездные ворота делят на несколько типов в зависимости от того, каким способом открывается створка. В загородных домовладениях чаще всего встречаются:
Распашные ворота
Это классика въездных ворот: распашные ворота делали еще столетия назад. С веками их конструкция особенно не изменилась, а достоинства и недостатки остались прежними.
Как и много столетий назад, они фиксируются к ограждению петлями. Единственное: петли, под влиянием развития техники, сейчас применяют подшипниковые, благодаря чему ворота ходят исключительно мягко и при полном отсутствии петельного скрипа.
Преимущества распашных ворот
Недостатки распашных ворот
Распашные ворота подходят большим участкам, размеры которых позволят распахнуть ворота, без неудобств въехать, поставить машину и без препятствий закрыть створки.
Конструктивно распашные ворота делятся на:
На схеме ниже показано устройство распашных ворот. Конструкция состоит из:
Чтобы опорные столбы не расшатывались и створки не провисали, их устанавливают в довольно основательный заглубленный фундамент.
Пользоваться распашными воротами будет удобнее, если установить фиксаторы:
Надо предусмотреть защиту от самопроизвольного открывания-закрывания, чтобы машинку не помять или палец не прищемить.
Петли – важная составляющая конструкции распашных ворот. Если их установить правильно, конструкция будет прочной и прослужит долго. Как можно разместить петли на створках, показано на схеме ниже, но, в любом случае, потребуется не менее четырех петель с диаметром стержня 12 мм и более.
Участник нашего портала c ником ДядяВован делал распашные ворота «по заветам FORUMHOUSE».
Ворота хотел распашные, с возможностью впоследствии установить привод, чтобы открывались без проблем круглый год. И без верхней перемычки.
Ворота и калитка стоят на общем ленточном фундаменте, на нем – три кирпичных столба с внутренним армированием. Сделаны они из профтрубы с деревянной обшивкой.
Принцип неоднократно описан на форуме. Варим сплошную конструкцию, потом разрезаем на две отдельные створки.
Откатные ворота
Откатные ворота состоят из одной створки, которая перемещается вдоль забора по роликовым направляющим. Этот вид ворот популярен так же, как распашные, хотя и не имеет вековой истории. А все потому, что их можно успешно установить там, где распашные ворота поставить невозможно.
Они оснащены в основании особой профилированной балкой, движущейся по двум жёстко зафиксированным роликовым тележкам. Такая система значительно экономит место на участке и не требует к себе большого внимания зимой.
Откатные ворота рекомендованы широким участкам с дефицитом пространства между забором и гаражом: главное, чтобы забор был довольно протяженным и вмещал полную длину створки ворот.
На моей даче сложный рельеф, узкая улица и столб мешает установке распашных ворот. Итог – откатные ворота.
На схеме ниже видно устройство конструкции откатных ворот.
Преимущества откатных ворот
Недостатки откатных ворот
Обрешетку рамы делают из дерева, профнастила или листового металла.
Раздвижные системы откатных ворот можно разделить на три типа:
тип ворот
устройство
примечание
Откатная по рельсам (рельсового типа)
Ролики прикрепляются к створке ворот и перемещаются по направляющим рельсам на уровне земли. Ролики в верхней балке помогают удерживать полотно.
Таким воротам нужно много пространства, но они закрывают проем на ширину до 6 метров и даже больше!
На балке закрепляется направляющая, по ней движется створка.
Конструкция считается устаревшей, не самой удобной и довольно дорогой.
Створка перемещается на консольных тележках, которые установлены на фундаменте.
В этой конструкции рама в 1,5 раз шире проема. Ее нижняя часть скрыта, это опора полотна на консольные тележки. Монтаж таких ворот довольно сложен.
В отдельной статье мы собрали для вас лучшие образцы откатных ворот, сделанных участниками нашего портала.
Складывающиеся ворота
Если участок мал, или ворота предусмотрены в самом его углу, нормальных откатных или раздвижных ворот там не поставить, но можно сделать складывающиеся. У них телескопическая створка, состоящая из нескольких фрагментов, которые складываются и открываются, как гармошка. Это довольно дорогие ворота, поэтому в частном домостроении они используются нечасто. Но они считаются очень надежными, и могут стать отличным выходом из сложной ситуации.
Узкая дорога, въезд в гараж на краю участка (откатные не получаются), до гаража 7.8 метров, распашные не закроются, если машина встанет перед гаражом. Обдумываю вариант со складными воротами.
Вот как реализовал эту идею участник нашего форума с ником mednagolov. На складной конструкции шириной 4 метра 20 сантиметров (для проезда грузовика) он остановился, потому что ворота предусматривались в углу участка – откатные там было не сделать, открытые распашные перегораживали бы дорогу, а подъемные – ограничивали высоту въезда.
Начал с установки столбов, толстостенная труба на 150, длиной 3м. Высота створок ворот 1,5 м. Под воротами просвет до земли в 15 см.
Установив столбы, наш пользователь гидроуровнем разметил горизонт. Створки сделал из профильной трубы 25*50 (горизонтальные) и 20*40 (вертикальные). Прихватками наживил на столбы полутораметровые вертикальные трубы. Горизонтальные приварил к вертикальным по всей длине ворот. Разметил на равные части и приварил остальные вертикальные трубы – получился каркас для ворот.
Затем приварил навесы, проварил весь каркас (кроме наживулек у столбов), прорезал болгаркой профтрубы над навесами и срезал наживульки.
Каркас складных ворот готов, осталось закрепить профнастил.
Эти ворота служат уже несколько лет и очень радуют своего владельца.
Выводы
Как видим, все типы въездных ворот имеют свои сильные и слабые стороны. И чтобы правильно выбрать въездные ворота, нужно учитывать:
Любой тип въездных ворот можно автоматизировать. Участники FORUMHOUSE устанавливают самые разнообразные автоматические системы, от пульта до датчика, реагирующего на вес.
На случай отключения электричества делают систему аварийного разблокиратора ворот, чтобы можно было открыть их в ручном режиме.
На FORUMHOUSE можно больше почитать о разных типах въездных ворот. Хотите сделать откатные ворота своими руками? Это реально! Узнайте, как приваривать петли для распашных ворот. Посмотрите видео, которое рассказывает про установку автоматических распашных ворот.
Откатные ворота: какие бывают и как сделать своими руками
Часто устройство забора — это первое строительство, которое затевают владельцы на приобретенном новом участке. Ограждения могут быть деревянными, решетчатыми, кирпичными, металлическими. Преодолев проблему выбора вида изгороди (об этом читайте в публикации Какой забор дешевле), новоиспеченный землевладелец подходит к следующему этапу — подбору въездных ворот.
К забору нужны ворота
Сдвижные ворота
Каждый вид имеет свои технические особенности, положительные и отрицательные эксплуатационные качества; о каждом есть что сказать. В этом материале пойдет речь об откатных воротах, а также о возможности изготовления их своими руками.
Виды откатных ворот
По устройству откатные ворота могут быть консольными или перемещающимися по верхней или нижней направляющей. Те, что двигаются по направляющим, более надежны в эксплуатации, проще в исполнении, а значит — дешевле. Но у них есть ряд не слишком практичных нюансов.
Ворота, откатные по рельсу
Откатные по рельсу
Самый простой вариант, когда створка движется по нижней направляющей, — ворота, откатные по рельсу. На земле поперек проема укладывается рельс; створка ворот имеет в нижней части роликовые каретки, опирающиеся на этот рельс и двигающиеся по нему. Верхняя часть створки удерживается скобой с роликом, укрепленной на воротном столбе.
Схема откатных ворот с нижним рельсом. Фото с сайта mehanol.ru
Конструкция проста, там практически нечему ломаться. Подобные ворота требуют небольшого пространства для отката створки — только на величину самой створки.
Сплошные плюсы!
Скоба с роликом, удерживающая створку
Подвесные с верхней направляющей
Для движения подвесных ворот над проездом укрепляют рельс, по которому на роликовых тележках, как шторы по карнизу, скользит створка. Чаще всего такие въезды можно встретить в промзонах. Как и ворота с нижним рельсом, такой вариант очень надежен: на многих предприятиях сдвижные конструкции с верхней направляющей исправно служат десятилетиями.
Подвесные откатные ворота
Минусом такого механизма оказывается пресловутый верхний рельс — над проемом проезда будет перемычка. И если для легковой машины это не станет препятствием, то грузовой автотранспорт в ваш двор въехать не сможет. Промышленные ворота имеют значительную высоту — 4-5 м. Владелец загородного участка часто не может себе позволить такие высокие конструкции. Проблему можно решить, установив съемную перемычку, если грузовики к вам приезжают, но не слишком часто. Однако снимающийся рельс усложняет и удорожает ворота.
Консольные
В описанных выше типах откатных ворот каретки с роликами закреплены на створке, а направляющая, по которой скользит вся эта конструкция, неподвижна — уложена на земле или закреплена на двух опорах на воротных столбах. В консольных воротах все наоборот: роликовые каретки стационарны, а направляющий рельс — это часть створки ворот, и движется он вместе с ней.
Откатные ворота на консоли
Такой тип ворот самый сложный в воплощении, особенно для самостоятельного изготовления, но он лучше всего подходит для климата большей части нашей страны. Створка может быть расположена очень низко (например, чтобы собаки не смогли пролезть под воротами). Однако наметенные снежные сугробы любой высоты не станут большим препятствием для ее движения, так как она не контактирует с землей.
Консольная балка может размещаться в 3 положениях: в нижней, средней или верхней части створки.
Немного теоретической механики
Как уже говорилось выше, консольные откатные ворота — самая сложная и дорогостоящая конструкция. Двигающаяся створка опирается на 2 точки, находящиеся сбоку, около воротного столба.
Чтобы понять, почему ворота с консольной конструкцией более сложны и дороги, обратимся к основам теоретической механики: проведем наглядный практический опыт. Возьмем бытовые весы (напольные или кухонные) и деревянный брусок длиной около 700 мм. Представим, что этот брусок — наша конструкция ворот. Взвесим брусок и запомним показания прибора. А теперь установим брусок-балку горизонтально так, чтобы один ее конец опирался на весы, а второй — на опору (например, на перевернутый стакан). Мы получим макет балки с двумя опорами.
Схема устройства откатных консольных ворот. Фото с сайта ts-zabory.ru
Взглянув на показания весов, вы увидите, что значение уменьшилось примерно вдвое. Именно поэтому подвесные сдвижные ворота более надежны и просты: нагрузка равномерно распределена на 2 опорных столба.
А теперь сделаем макет консольной балки, то есть горизонтальной балки, зафиксированной только с одного конца. Закрепим конец, опирающийся на весы. Это можно сделать, заведя конец бруска под дверку кухонного шкафчика или просто придержав его пальцем. Только не создавайте дополнительного давления — просто придержите брусок, не давая ему опрокинуться. А вторую опору (стакан) уберем.
Консольные ворота с балкой, расположенной посередине. Фото с сайта mehanol.ru
Взглянув на весы, вы обнаружите, что их показания увеличились почти в 4 раза по сравнению с первоначальными, когда мы просто взвешивали брусок. Естественно, что, если на свободный конец нашей консольной балки-бруска что-нибудь положить (например, яблоко, которое будет имитировать вес самого полотна ворот), нагрузка на опору еще больше возрастет. Теперь, зная массу ворот, вы можете примерно прикинуть необходимое сечение опорной консольной балки и мощность фундамента для роликовых опор.
Место расположения консольной балки
Как уже говорилось выше, консольная балка может быть в нижней части створки ворот, посередине или сверху. Наиболее распространенный (но не самый лучший) — вариант с нижним расположением, как на на схеме выше, хотя тут много положительных сторон.
Действительно, при нижнем расположении нагрузка от веса створки на балку меньше. Ниже и нагрузка на фундамент, ведь чем выше поднят центр тяжести, тем мощнее должна быть опора. И внешне сама конструкция ворот выглядит более эстетично: движущиеся механизмы кареток прячутся внутри направляющей балки, а сама она не слишком выделяется из каркаса ворот.
Привод откатных ворот с нижней направляющей расположен близко к земле
Однако при таком расположении направляющей балки практически на земле устанавливается и механизм, приводящий в движение створку. А значит, он больше подвержен воздействию неблагоприятных условий: летом заливается дождем и забрызгивается грязью, зимой засыпается снегом.
В холодное время года возникает еще одна проблема — застывает смазка роликов. В стандартный комплект для нижней балки входят 2 каретки с 8 роликами в каждой. Затрудненное движение механизма повышает нагрузку на электромотор привода. Количество роликов, а значит, мест, требующих смазки, можно уменьшить, увеличив их диаметр. Таким образом облегчается передвижение створки ворот в любое время года, и увеличивается ресурс привода.
Комплект для откатных ворот. Фото с сайта sart-vorota.ru
Обе эти проблемы нивелируются установкой балки в средней части ворот, но такая конструкция менее эстетична: все механизмы на виду. Кроме того, не все фирмы, занимающиеся установкой откатных ворот, способны изготовить такой вариант конструкции, потому что большая часть комплектующих предлагается именно для нижнего расположения консоли. Еще реже встречается конструкция с балкой, расположенной в верхней части створки.
Устройство ворот своими руками
Откатные ворота состоят из элементов, которые изготавливаются на месте (например, фундамента), и стандартных, имеющихся в продаже. Поэтому домохозяин, умеющий владеть инструментом, вполне сможет собрать и установить их самостоятельно. Для начала нужно правильно выбрать место для ворот и их размер. Эти факторы зависят не только от расположения дома и клумб, но и от подъездной дороги к участку: если проезд узкий, ворота придется сделать шире.
Дизайн откатных ворот зависит от внешнего вида всего ограждения и возможностей владельца
Выбирая комплектующие для откатных ворот, нужно учитывать размеры створки и ее вес. Металлический каркас собирается из профильных труб, полотно ворот заполняется секциями ограждения с учетом вкусов и возможностей владельца. Каркас можно сварить или собрать механическим способом: с помощью болтов. Важный момент — нанесение защитного покрытия. Чем качественнее вы огрунтуете и покрасите каркас, тем дольше вам не придется вспоминать о ремонте ворот.
Некоторые компании предлагают наборы для самостоятельной сборки — изготовленные и окрашенные в заводских условиях элементы ворот. В следующем видеоролике вы можете увидеть, как своими силами собрать и установить простые откатные консольные ворота из готовых деталей.
Для установки роликовых опор делается надежный армированный фундамент с монтажной площадкой. Его размеры и глубина заложения зависят от веса ворот и глубины промерзания грунта.
Для более комфортного использования откатные ворота снабжают электроприводом. Усилие от вращения вала двигателя передается на зубчатую рейку, закрепленную на створке ворот.
Для более комфортного использования откатные ворота снабжают электроприводом, а также автоматикой
Мощность двигателя также подбирается в зависимости от веса подвижной конструкции. Чтобы установить электродвигатель, открывающий ворота, нужно не забыть предварительно заложить кабель (необходимое сечение жил указано в паспорте электропривода). Кроме того, понадобятся дополнительные силовые жилы или слаботочные провода, если планируется дистанционное управление открыванием ворот, освещение, магнитный замок, установка домофона или видеонаблюдения.
Отдельная калитка удобнее
В ворота можно врезать калитку, однако удобнее сделать вход для пешеходов отдельно. Пользование им будет комфортнее для детей и пожилых членов семьи, а также не придется с коляской или велосипедом преодолевать порожек.
Вот, в целом, и вся информация, необходимая для первоначального ознакомления с устройством откатных ворот. А вы планируете установить на своем участке такие ворота?
Добрый вечер, Паша!
Тут у меня сын достаточно недавно сработал как раз откатные ворота, с противовесом. Работают исправно. На привод тратиться не стал. Поэтому если возникнут вопросы, можно оперативно решать. Снимок сделан вдоль полотна откатных ворот. Счастливо.
Откатные ворота
К сожалению видео понормальней (менее петросянского содержания) я не нашел, но да и бог с ним. Только я хочу не легкие сборные рамки, а скорее всего либо две раздвижные в стороны воротины, либо одну длинную. Вид это, возможно, будет иметь нелепый, но мне так удобно будет, наверное. Не уверен, но, возможно рассмотрю идею вставки туда в воротину стекол от древней душевой кабинки, штуки три, а остальное металлом.
Пока на вскидку (очень предварительно) думаю что стоит (наверное) положить узкий швеллер вроде порожка и чтобы по нему ходила воротина на колесах, а сверху была возможность подъёма чуть выше, ввиду возможной наледи зимой. Понятно, что я её, конечно, буду счищать, а крыша будет чуть вывешена (она будет простая примитивная двускатная), но не сильно вывешена, сантиметров может на двадцать, соответственно снег может запросто насыпаться на низ. Либо действительно думать о каких то зубчатых колесах с монтажом наоборот сверху, ну то есть чтобы воротина висела как дверца душевой кабинки обычно висит, только на больших, конечно, колесиках, а не ездила массой по низу.
Не очень простая, наверное, задумка, но времени у меня полно и я никуда не спешу, хоть за пять лет построю и то слава богу.
Либо для облегчения конструкции и экономии места действительно разбить эту воротину на соединяющиеся части, вроде дверец шкафов-купе.
Честно говоря, из дома я выхожу редко, от силы раз в полгода, поэтому на строительных рынках и в гипермаркетах нечастый гость, так бы, конечно, просто порылся в ассортименте и разобрался, чего проще и лучше сотворить.
В общем смысл в том, чтобы сделать тупо прямоугольное строение с примитивной двускатной крышей (градусов под 45, чтобы снег зимой не чистить), засунуть в это строение набор кирпичных печей, столик для еды, кухонный столик и летнюю мойку (водопровод буду делать только летний, лень связываться с зимним, да и не буду я это помещение кроме как во время шашлыка отапливать), и переднюю стену этого «строения» сделать абсолютно раздвижной, чтобы в жару можно было всё пооткрывать настежь и сидеть при шашлыках или копченых колбасках.
Вот такая идея. Понятно, что я еще и в средствах ограничен (весьма), поэтому буду изобретать исключительно сам. Хотя, если что-то подкинете из чьих-нибудь готовых вариантов (не думаю что я один на свете такой кто делает эдакую беседку-шашлычную себе), я бы с большим интересом посмотрел.
Остальные стены я буду делать из б/у пеноблоков, т.е. фундамент у всего строения будет ленточный.
Короче достаточно объёмная работа, я планирую её закончить примерно в течение пяти-десяти лет (я не сильно спешу).
Еще это здание будет соседствовать, увы, с крематорием, но он будет за пеноблочной стенкой, но — под той же крышей, просто продленной дальше. Там никаких дверей не надо будет, просто П образное помещение из трех стен и входа, с примитивной печью внутри и трубой вверх, для тяги. От этого никуда, увы, не деться, если заниматься убоем живности то всегда в наличии какие-то отходы, которые лучше кремировать, а жечь их в пищевой части (коптильне или мангале) я категорически не хочу. А так — за стеной, вход с другой стороны, кинул мешок в растопленную сухими дровами печь и всё быстро прогорело (там ничего в принципе особенного, куриные головы, кончики крыльев, какие-нибудь перепелиные кишки, чересчур тонкие даже для сосисок и прочее в этом духе, извиняюсь за подробности). Сама же бойня располагается, естественно, совсем не там.
Ну вот я и раздумываю, как бы так сделать, чтобы это было с одной стороны надежно и добротно, с другой — не слишком уж страшно внешне и тяжело в эксплуатации.
Вы сильно не заморачивайтесь, если попадалось что похожее — покажите, а если нет — ну, буду сам мудрить, а потом лет через пять запощу чего нагородил )))
Длина всего строения будет приблизительно метров 8, а может шесть, я пока не мерил, знаю только что всуну максимально возможное, чтобы потом не ютиться.
Привет, Паша! Вчера была оказия снова увидеть те откатные ворота. Сделал специально для вас фотографии нескольких конструктивных узлов. Надеюсь, что-нибудь может оказаться полезным при обдумывании вашего нового объекта. Счастливо.

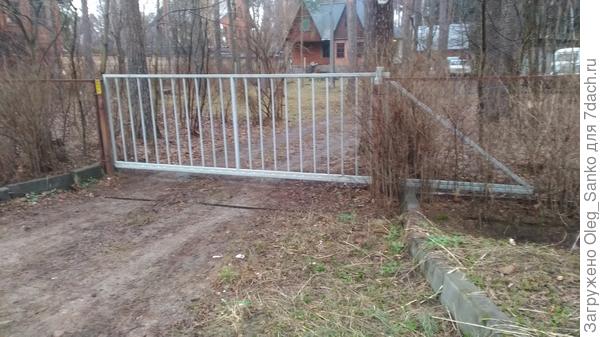

Фото откатных ворот

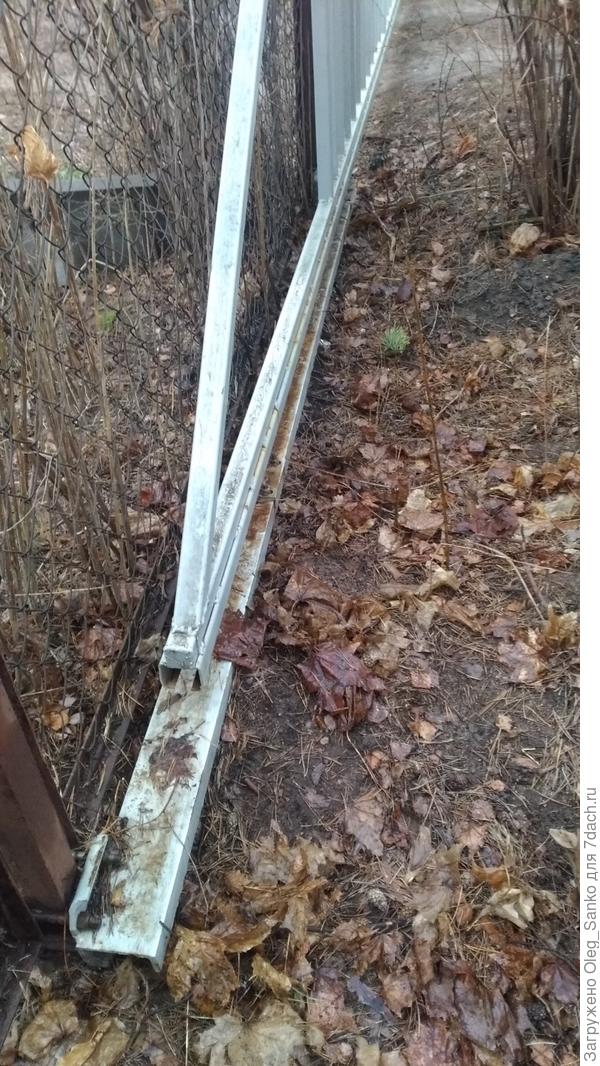

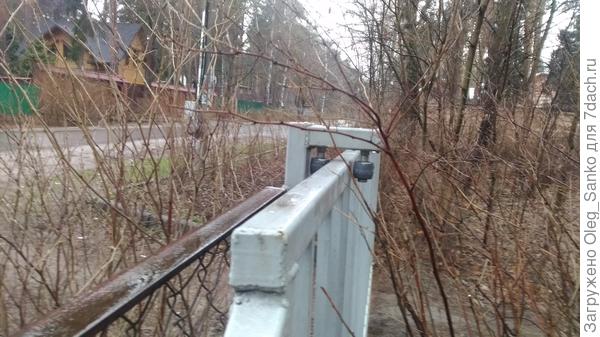

Направляющие ролики

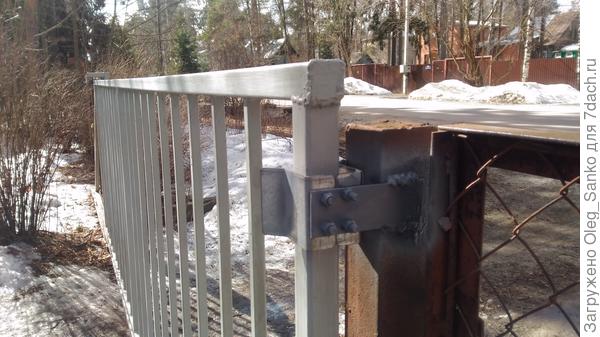

Тупиковый фиксатор
Вид вдоль верхнего пояса полотна ворот
