Звук преобразился (часть 2, 16см динамики в переднюю дверь)
И снова здравствуйте!
Как я уже говорил в прошлом БЖ, после установки задних динамиков, меня посетило непреодолимое желание поменять и передние динамики, на динамики большей мощности. Немного полазив по Инету, я убедился, что многие владельцы ВАЗов 10-ого и 70-ого семейств, ставят в передние двери динамики диаметром 16см. При выборе модели динамиков я посчитал разумным вперед взять динамики того же производителя, и той же серии, что и назад. Я поехал на авторынок и преобрел Boschmann XLR-6639 S
Тип акустической системы: коаксиальные АС
Число полос: 3
Типоразмер, см/дюймы: 16,5 см (6.75″)
Диапазон частот, Гц: 55 — 23000
Чувствительность, дБ: 90
Рекомендуемая мощность усилителя (RMS), Вт: 5-70
Сопротивление, Ом: 4
Номинальная мощность (RMS), Вт: 140
Максимальная мощность, Вт: 280
Установочная глубина, мм: 68
СЧ-громкоговоритель (Midrange), мм: 42
ВЧ-динамик: (Tweeter), мм: 25
HЧ-динамик: (Woofer), мм: 165
Размер магнита, мм: 100
Материал корзины: метал
Материал диффузора НЧ: полипропилен
В тот же день было принято решение и установить сие чудо.
Приехал к друзьям в гараж и начали колдовать))) Когда мы вскрыли дверь, открутили старый динамик, примеряли новый и поняли — быстро не получится…
Диаметр магнита Бошмана примерно такой же как диаметр всего динамика Кенвуд)))) и в дверь он тупо не влазит! немного покумекав, мы нашли у Дениса в гараже кусок фанеры толщиной 8мм., электролобзик и болгарку. Было принято решение резать дверь, штатное отверстие для установки динамика нужно было расширить,
по периметру отверстия было срезано примерно 1-1,5 см металла таким образом, чтобы не затронуть ребра жесткости двери. Тем временем вооружившись электролобзиком, из фанеры были вырезаны два одинаковых кольца для установки динамика, кольца закрепили сапожными гвоздями между собой и приложил и к двери. В местах где кольцо упиралось в ребра жесткости нижнее кольцо подрезалось, в процессе нескольких примерок получился переходной подиум, после чего из фанеры сделали его зеркальный дубликат на вторую сторону, и прикрутили получившийся подиум к двери
Динамик подключили и прикрутили к подиуму.
Так как подиум не везде плотно прилегал к двери, т.е. в местах контакта с ребрами жесткости были зазоры в 1-3 мм, Подиум по периметру проклеили вибро-изолляцией
Для того чтобы избежать дребезга обшивки от баса, пистоны крепления были замотаны фум-лентой, а внутренняя сторона обшивки была проклеена вибро-изолляцией
Удивительно, но карта обшивки встала на свое место, без каких либо проблем и внешний вид остался стоковый.))) Вот теперь машина зазвучала )))
Динамики 16-го размера в Приору (в передние двери) — установка
Водители любят качественную громкую музыку в машине, владельцы Lada Priora – не исключение. Реализовать хороший автозвук можно поставив динамики 16-го размера в Приору.
Ставятся они в передние двери. Такая установка часто останавливается, ведь размер предусмотренных на автомобиле Приора отверстий под колонки – 13 см. Но это препятствие установки динамиков легко преодолимо. Реализуется это проставками. Эта статья расскажет, как с минимальными усилиями установить 16 динамики в Приору на места штатных колонок в передние двери.
Штатные динамики – артикул и цена
Спереди в приору (седан, хэтчбек, универсал) устанавливались колонки диаметром 13 см (5,25 дюймов), образующие двухполюсную коаксиальную акустическую систему. Максимальная мощность – 80 ватт, сопротивление – 4 Ома, чувствительность – 4 дБ. Каталог запчастей АвтоВАЗ предусматривает для аудиодинамиков обозначение 2170-791020. На заводской конвейер аудиокомпоненты поставлялись компанией «УралАвтоКомплект». Свою продукцию этот производитель реализует под торговой маркой URAL. Сейчас динамики 2170-791020 продаются по цене от 600 рублей.
Lada Priora седан оснащались также радиодинамиками 2170-7901030 диаметром 16,5 см (6,5 дюймов), монтировавшимися на полку багажника. В заднюю стойку Приоры универсала ставились компоненты 1117-1901030. С такими же аудиокомпонентами, расположенными на опоре полки багажника, выпускались хэтчбеки в комплектации «Норма». У хэтчбеков Приора «Люкс» вместо них устанавливались динамики 2172-7901030, отличающиеся расширенным частотным диапазоном (64-18000) и диффузором с тканевым заполнением. Цена за пару этих деталей – от 700 рублей.
Акустика штатных динамиков Лада Приора удовлетворяет только непритязательных автовладельцев. Любители качественного автозвука собирают и модернизируют акустическую систему машины.
Основные неисправности
Желание выполнить установку 16 сантиметровых динамиков на Приору возникает из-за низкого качества звучания штатных колонок. Помимо полного отсутствия музыки, связанного с неисправностью проводки, владельцев Приор с заводской акустической системой приходится сталкиваться с:
Решить проблемы позволит установка качественных аудиодинамиков, прежде всего – спереди. Такая модернизация значительно улучшает звучание аудиосистемы, не требуя значительных затрат.
Производители и цены аналогов
Автомобильные акустические системы разнообразны. Популярны среди водителей Приоры:
Цены указаны за комплект из двух динамиков. Конечно, это далеко не полный список. Выбор аудиосистемы ограничивается желаниями и возможностями владельца машины.
Установка 16 динамиков в Приору
При установке нештатных динамиков меняют колонки в передних дверях Приоры, затем сзади и на полке багажника. Дополнительно монтируются аудиокомпоненты в задние двери.
Динамики в передние двери Приоры
Первый этап монтажа динамиков – снятие обшивки салона в тех местах, куда будут устанавливаться компоненты, в данном случае – карт передних дверей. Для хорошего звучания необходима шумо- виброизоляция (ШВИ) элементов кузова автомобиля, в которых устанавливаются радиодинамики. Поэтому при её отсутствии желательно воспользоваться разобранным состоянием передних дверей и проклеить вибро- и шумоизоляционный материал.
Установка колонок спереди сопровождается резкой металла, так как штатные отверстия предназначены для крепления колонок диаметром 13 см. Проще всего выполнить эту работу, используя электролобзик с пилкой по металлу.
Предварительно необходимо разметить металл передней двери, для чего используют вырезанный из бумаги или картона шаблон по размеру колонки. Иногда готовый шаблон прилагается к аудиокомпонентам. Центр нового отверстия сместите строго вверх, в таком случае 16 сантиметровый динамик не будет мешать креплению обшивки передней дверцы.
После вырезания куска металла для предотвращения коррозии края сделанного отверстия желательно обработать антикоррозийным составом, а лучше, загрунтовать и покрасить.
Место крепления динамиков оклеивается шумовиброизоляцией. При отсутствии материала подойдёт фольгированный изолон. Для предотвращения передачи вибраций от колонки её следует устанавливать через проставку из фанеры или аналогичного материала, которая тоже обклеивается шумоизоляцией. На проставку саморезами крепится радиодинамик.
У дверной карты необходимо срезать пластмассовый бортик, расположенный вокруг места отверстий, напротив которых устанавливается радиодинамик. После этого остаётся только подключить аудиокабели, собрать обшивку, и можно наслаждаться улучшившимся звуком.
В состав некоторых аудиосистем помимо радиодинамиков входят кроссоверы и твитеры (пищалки). Как правило, кроссоверу находится место на карте передней двери, а твитеры устанавливаются на треугольные элементы обшивки салона напротив места крепления боковых зеркал. Продвинутые акустические системы предполагают монтаж пищалок на передние стойки кузова.
Как на автомобиле Приора поставить динамики в задние двери
Штатное место для установки радиодинамиков задних дверей не предусмотрено. Поэтому чтобы поставить динамики в задние двери необходимо вырезать часть обшивки дверцы.
Внутреннее пространство задних дверей ограничено, монтаж динамиков диаметром 16 и даже 13 сантиметров требует изготовления проставки. Если она выступает за пределы двери, её обшивают карпетом, кожзамом или другим материалом.
Назад в заднюю полку
Задняя полка – место для овальных колонок. Из производителей обратите внимание на JBL. При необходимости отверстия на полке вырезаются по размеру устанавливаемых динамиков. Материал этой детали довольно мягкий, поэтому режется легко.
Зачем нужны проставки под 16 динамики: установка
Проставки под колонки препятствуют передаче вибрации от динамиков на металл кузова, и позволяют обойтись без резки металла. Потому что места внутри передних дверей Приоры достаточно.
При установке колонок диаметром 16–17 см спереди избежать слесарных работ позволит применение проставки толщиной от 19 мм. Некоторые автомагазины продают готовые проставки под 16 см динамики для Лада Приора. Но проще изготовить нужные детали своими силами.
Проставки под колонки вырезаются из фанеры или другого древесного материала. Если листов нужной толщины не оказалось, можно срастить несколько деталей, соединив шурупами и клеем. Даже при установке покупной проставки может потребоваться изменить её форму. Обрезать некоторые места, чтобы она плотно подошла к металлу передней двери, не мешала креплению обшивки и других деталей. Поэтому этот элемент и при самостоятельном изготовлении нужно подгонять по месту.
Крепёж к двери выполняется саморезами. Если изделие получилось массивным, можно сделать болтовое соединение. Затем проставка обклеивается шумоизоляционным материалом, и на неё крепится аудиодинамик.
Установка аудиодинамиков диаметром 16 см на передние двери Приоры и правильное размещение дополнительных аудиокомпонентов по салону позволит улучшить качество звука акустической системы без значительных затрат финансов и времени. Сделать это – может каждый.
Размер динамиков в передних дверях приора
Одним из факторов комфорта человека и хорошего настроения является музыка. Доказано, что периодическое прослушивание любимых песен повышает уровень серотонина – главного гормона радости. Однако, современный человек постоянно находится в движении – сидит в офисе, едет на работу, мчится на встречу в аэропорт. Прослушивание музыки отходит далеко не на первый план – для этого занятия просто нет времени.
Установка музыкальной системы в автомобиль является отличным решением данного вопроса. Одним из наиболее частых вопросов, которые задают автолюбители, является «Как установить колонки в передние и задние двери Приора?» В данной статье мы постараемся ответить на все вопросы, связанные с установкой и настройкой динамиков в автомобиле Лада Приора.
Для начала, следует разобраться с желаемым диаметром динамиков: чем больше диаметр, тем выше максимально возможная громкость. Штатные динамики Приора имеют диаметр 13 см, чего не достаточно для получения качественного и громкого звука. Любителям более громкой музыки рекомендуется установить колонки большего диаметра.
Установка колонок в передние двери Приоры
Основной акцент, при проигрывании музыки, делается на динамики передней двери. Они создают громкость, звуковые эффекты и акустику в салоне автомобиля. Динамики, которые вмонтированы в заднюю дверь, выполняют функцию дополнительного звучания. Из этого следует, что желательно устанавливать большие колонки в передние двери Приора. Машина от этого станет более комфортной, и ее можно будет использовать как источник музыки, например, на пикнике.
Наиболее часто динамики диаметром 13 см заменяют на 16 см, что добавляет мощности звука, правда замены нужно переделать крепления. Это делается в три шага:
Шаг 1: убираем обивку дверей
Это нужно для того, чтоб добраться до проводов, идущих от магнитолы автомобиля. Перед их креплением к динамику, нужно обвести его контуры на куске фанеры.
Шаг 2: вырезаем в двери отверстие нужного диаметра
Когда шаблон готов – приступаем к обрезке. Вырезать окружность необходимого диаметра можно с помощью лобзика. Прикручиваем фанеру к месту крепления штатного динамика, а к ней крепим новый динамик.
Шаг 3: подключаем динамики
Подключение динамиков к магнитоле происходит методом последовательного соединения. После того, как динамики будут соединены с системой, можно их включать. Если звук появился – значит все сделано правильно. Немного настроек и можно наслаждаться музыкой у себя в машине.
Установка колонок в задние двери Приоры
Для создания объемного звука в салоне, рекомендуется, также, установить колонки в задние двери Приора.
Динамики диаметром в 16 см заметно улучшат качество звука. Установка 16 динамиков в Приору является наиболее популярным у владельцев данной модели автомобиля.
Если в машине нужен более громкий звук – нужно ставить динамики диаметром 20 см. Увеличенный размер дает увеличение мощности и громкости акустической системы. Установка 20 динамиков в Приору происходит по тому же принципу, который описан выше.
Зачастую многих автолюбителей не устраивает звучание штатной аудиосистемы, установленной в их автомобилях. И, конечно, хочется заменить ее. Рынок переполнен ассортиментом продукции данной категории, что, естественно, затрудняет выбор качественного звучания акустической системы.
Динамик
Как правильно определиться с выбором подходящей аудиосистемы без дополнительных затрат и проблем при монтаже?
Выбираем аудиосистему
Сначала нужно определить габариты динамиков, которые будут устанавливаться в штатные отверстия, подготовленные для них при сборке автомобиля. Все акустические системы, которые предлагаются вниманию покупателей, имеют несколько стандартных размеров. Динамики, устанавливаемые в автомобиле компаниями-производителями, порой имеют габаритные размеры, занимающие среднее положение между предлагаемыми стандартами. Но это не страшно. Для того чтобы перейти на выбранные динамики с определенным стандартом габаритных размеров, надо подготовить подиумы под них, заменив бывшие штатные из пластика на те, которые выберет владелец автомобиля.
Размеры стандартных автомобильных динамиков
Круглые динамики (см. фото) – одни из самых популярных динамиков, встраиваемых под металлические сетки в торпеде, в панелях под торпедой, в дверях, а также по бокам на задней панели. 16,5 см – самый популярный размер динамиков.
Овальные динамики (см. фото) – монтируются в монтажных панелях или сбоку на задней полке, а также в дверях. 15х23 см – самый распространенный габарит динамиков.
Мощность динамиков
Новичкам, решившим заняться подбором акустической системы, надо помнить, что приобретение динамиков большой мощности совсем не означает, что на выходе можно получить высокое качество звучания. Главное, чтобы мощность динамиков совпадала с мощностью магнитолы. Общая мощность акустического звучания не должна быть меньше заявленной мощности автомагнитолы. Стоит обратить внимание на то, что на пиковой или максимальной мощности динамики дают очень большие искажения. Чистый сигнал получается при номинальной мощности.
Размер колонок
В автомобиле не стоит устанавливать крупногабаритную акустическую систему, так как это не концертный зал. Поэтому, как правило, для автомобиля вполне достаточно колонок размером 10-13 см, воспроизводящих высокие частоты, и динамиков с диагональю 16-17 см, выдающих высокие и низкие звуковые частоты (см. фото).
Установка динамиков в передние и задние двери
Как самостоятельно установить динамики в дверную обшивку автомобиля ВАЗ? Конструкции задних дверей в автомобилях «Лада Гранта» и «Лада Калина», а также у других автомобилей ВАЗ идентичны, и в них предусмотрены места для акустики. Но даже для установки динамиков в штатные места конструкцию все равно придется дорабатывать.
Рассмотрим стандартный вариант установки колонок в передние и задние двери современных автомобилей Лада:
В автомобилях серии «Лада Гранта», «Калина», ВАЗ 2107, ВАЗ 2110, выпущенных в стандартной комплектации, не предусмотрено штатное оснащение динамиками и автомагнитолой. Но в этих моделях автомобилей предусмотрено обязательное место под акустическую систему. Двери в различных модификациях «Лады Гранта» и «Лады Калины» не имеют существенных отличий, чего не скажешь об их обшивке. В «стандартном» варианте она – глухая. Но, воспользовавшись электрическим лобзиком, можно сделать фигурную прорезь в пластике и трафаретные отверстия для штатной облицовки автомобилей ВАЗ, которая расположена над акустической системой.
Часто возникают неудобства при установке динамиков из-за ограниченного пространства в салоне. Поэтому зачастую удобней всего колонки размещать в передние двери и на подиуме. Есть мастера, которые устанавливают акустическую систему прямо на торпеде для окружающего звука, но для этого нужно иметь определенные навыки для доработки торпеды и монтажа динамиков в этой части автомобиля. Это достаточно сложная работа, и лучше обратиться к специалисту.
Если же заниматься установкой самостоятельно, то самый удобный вариант расположения акустики – в дверях салона. Это даст возможность звуку поступать во всех направлениях. Для этого следует выбирать небольшие динамики с диагональю 10-13 см и чувствительностью около 92 децибел.
Первое, с чего нужно начать монтаж акустической системы, – это примерить динамики перед началом работы. Если их глубина окажется слишком большой, придется немного доработать подложку из пластика по месту (см. фото). Может, придется слегка подрезать дно. Далее с помощью гаек и винтов нужно закрепить деталь в двери и убедиться, что все крепления подошли и стали на место. После этого можно устанавливать динамик, закрепив его винтами. Следует помнить о том, что акустические колонки должны быть жестко зафиксированы, что позволит улучшить качество звучания динамиков и предотвратит появление дребезжания. Для этого лучше всего поможет использование материала, который защищает от вибрации.
Осталось воспользоваться инструкцией по эксплуатации автомагнитолы и подключению динамиков и проложить необходимые провода в задних дверях автомобиля. Не надо забывать и о шумоизоляции дверей для того, чтобы акустическая система звучала лучше и радовала своего хозяина.
Установка передних динамиков — диаметр 16 см.
Наконец-то у меня появилась магнитола. Магнитола недорогая SoundMAX SM-CCR3037.
Если бы не этот подарок друга, не знаю когда бы ещё я ездил с музыкой.
Сразу на следующий день купил динамики Mystery.
Как посоветовал друг взял 16, у них звук должен быть получше. Но вопрос в другом как его установить в дверь, ведь размер стандартный под 13 динамики.
Сегодня решил поставить самостоятельно.
Внизу предоставлен фото отчёт процесса установки передних динамиков.
Чтобы снять обшивку нужны будут: отверка и ключ звездочка. Спасибо автоВАЗу придется покупать набор ключей звёздочка. Наверно ещё много таких подводных камней.
Забегая вперёд пластик как и клипсы у дверей Приоры неплохие, сравнение с бывшей двенашкой.
Стандартное место под динамики на 13. Аудиподготовка есть — правильно сказать два провода под динамики выведены.
Такая бумажка уже шла в комплекте с динамиками, мне осталось только обвести круг в удобном месте.
На будущее — смещать отверстие как на этом рисунке не стоит. Крайняя клипса на обшивке будет задевать динамик. На второй двери отверстие сделал выше не смещая в сторону. Неудобно было крепить, зато обшивка села отлично:)
Для хорошего крепления динамика к жести двери, взял в качестве подложки 9мм. фанеру
Чтобы не задевало крепление клипсы на обшивке, сточил край динамика.
13# 16-шки-колонки в двери на родные места.
После стал такой вопрос, как же их все-таки себе установить, так на приоре в дверях штатные крепления для динамиков только для 13, а мне нужны были уже 16.
Порыскав по инету, посмотрев что да как, я все таки решил купить сделать себе деревянные проставочные кольца под динамики, так как подиумы это опять же трата денег, и даже бардачок от них не открывается полностью.(параметры проставочных колец по данным колонки были на обратной стороне упаковки, что очень порадовало)
И вот я затарившись терпением решил направиться в гараж.
Сняв обшивку и примерив кольца и на них поместив колонки, я был в шоке что ничего не подходит и даже магнит колонки не пролазит в дверь.

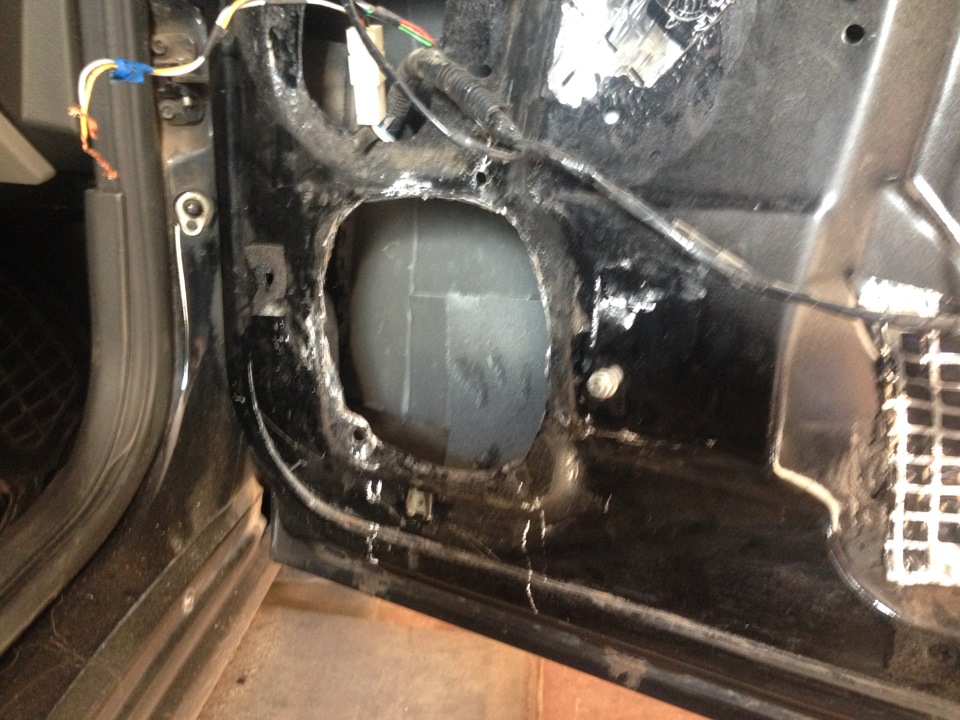

Тогда я решил переделать штатное крепление для 13 колонок в 16 колонки.
Кстати, предварительно я проклеил двери виброй и шумкой и проклеил все тяги антискрипом (но про это не буду писать ничего, так как все и так все знают)
Тааак, вернемся к колонкам.

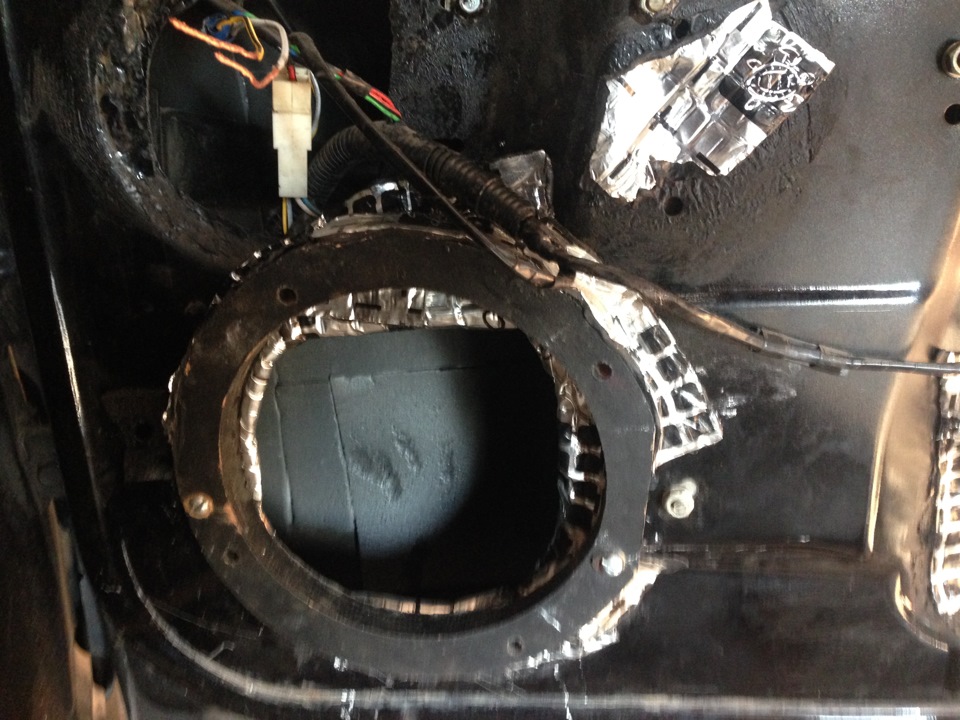

Приложил я проставочное кольцо к штатному месту и мелом обвел то, что мешало, чтобы колонка новая смогла встать на место.В итоге излишки металла я решил удалить и вооружившись болгаркой я начал все это дело.
После этого я прикинул опять проставочное кольцо вместе с колонкой, но опять ничего нормально не садилось.И тогда я решил чуть приточить кольцо и немного его с одной стороны укоротить, что все отлично наконец-то село.И это случилось, наконец то все отлично подошло.Затем я взял краску и лак, закрасил и залачил все те места, где пилилось болгаркой в двери.После этого закрепил кольцо в двери на 2 болта и проклеил его по виброй по краям.
После этого я просто прикрутил колонку к проставочному кольцу и дело было готово.Пищалки я установил в треугольничках на дверях, где находятся крепления боковых зеркал, предварительно просверлив небольшие дырочки в этих треугольничках, чтобы протащить сквозь них провода пищалок.
Проклеил все дырки под ежики антискрипом тоже, и вставив новые ежики в двери, я наконец то начал собирать все обратно, но я был так удивлен что обшивка не садилась на свое место, так как ей мешала пластиковая каемка.
Я решил ее решил просто обрезать ножом.
После всех этих несложно манипуляций обшивка идеально стала на свое законное место.
В итоге ребят, с помощью таких несложных действий я сохранил и обшивку и свой бюджет, от того что не устанавливал подиумы и вид не испортился (очень хотел чтобы все было как заводское)
Когда отстроил на магнитоле все, то был очень даже удивлен, что колонки так круто заиграли и пищалки так хорошо дополняли.Я даже и не ожидал что за 2000 рублей так может играть!
