Как правильно подобрать якорную цепь?

Приведенная ниже информация поможет вам определить, подходит ли наша цепь для вашей ситуации. При составлении данного руководства была использована информация из технической документации производителей.

Яхты, катера, лодки и другие небольшие плавательные средства для рыбалки, туризма, отдыха на воде большую часть времени проводят на якоре. Какие цепи могут использоваться с якорными лебедками и могут быть брошены в пресную или морскую воду, а затем погружены в ил?

HDG (горячий цинк) или AISI 316.

HDG является наиболее распространенным покрытием для якорной цепи, полученное путем ее погружения в расплавленный цинк. Нержавеющая сталь AISI 316 непомерно дорогая, но выглядит красивее в сочетании с нержавеющим якорем. Недостатком нержавеющей цепи является то, что она при погружении в соленую воду со временем покрывается ржавчиной. Важно периодически промывать ее в пресной воде, а также и цепной ящик для ее хранения. Чем чаще, тем лучше.

Размер (калибр) цепи:

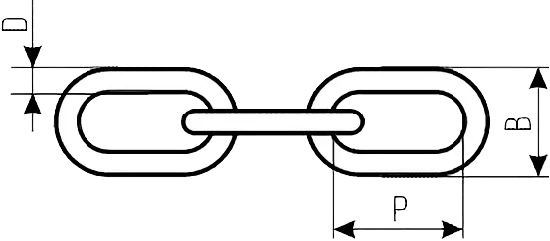

Это диаметр проволоки (D), используемой для изготовления звена.

Эта характеристика описывает тип цепи – короткозвенная. Она лучше подходит для использования с якорем и якорной лебедкой, чем длиннозвенная, в связи с особенностью шага звена и формы.

Это размер внутренней длины звена. Для обозначения шага производители часто используют букву «P», например, P=24 мм.

Это наружная ширина звена цепи, B.

Это стандарты, которым должны соответствовать цепи. Они находятся в ведении Международной организации по стандартизации (ISO).

Размеры у стандартов DIN 766 и ISO 4565 идентичны, за исключением 10-миллиметровых цепей, у которых есть разница в шаге (длине) на 2 мм. DIN 766 имеет два размера P28 и P30. DIN 766 P30 идентичен ISO4565 и AS2321-2006. Если для лебедки рекомендуется DIN 766, то это P28 или стандарт DIN 766 10 мм.

Цинковое покрытие (не для нержавеющей цепи)

Оцинковка защищает основной металл, превращаясь в жертвенный анод. Это означает, что цинк фактически «пожертвует» собой для окисления, прежде чем основной металл подвергнется ему. При горячей оцинковке оголенную стальную цепь сначала промывают в ванне с кислотным и едким раствором. Затем ее погружают в ванну с горячим цинком. Сталь и цинк вступают в реакцию вместе при температуре 450 градусов Цельсия, образуя защитный антикоррозийный слой. Затем цепь центрифугируют для получения равномерного покрытия.

Толщина цинкового покрытия

Между толщиной покрытия, полученного методом горячего цинкования, и сроком его службы есть линейная зависимость, что означает, что если толщина покрытия в 1 мил сохранялась в течение 1 года, то 3 мил (100 ед) прослужат 3 года при тех же условиях.

В Австралии допустимая толщина цинкования:

Оцинкованная цепь с коротким звеном обычно доступна из стандартной стали (Q235) или высокого качества (20Mn2). 20Mn2 намного выше.

Сварка коротких звеньев может быть полуавтоматической или автоматической. Автоматическая сварка обеспечивает стабильно высокое качество шва, без деформации и наплывов. Смотрите изображения ниже:

Класс обозначает прочность, а не какие-либо физические измерения звена. Чем выше буква M (20Mn2) по сравнению с L (Q235) и G40 (20Mn2) по сравнению с G30 (Q235), тем сильнее цепь. Примечание: буквенное обозначение цепи является более современным методом классификации.

Рабочая нагрузка (WLL):

Это та нагрузка, которую производитель рекомендует вам никогда не превышать. Она рассчитана с учетом износа в местах контакта звеньев, который будет происходить в течение многих лет эксплуатации. WLL обычно составляет от 20 до 25% от максимального растягивающего усилия или разрушающей нагрузки (BL). WLL измеряется в килограммах (кг).

Доказанная прочность (PL):

Она также называется пробной нагрузкой. Это нагрузка, на которую была загружена цепь на заводе во время испытания. Пробная нагрузка обычно составляет 50% от максимальной прочности цепи на разрыв или разрушающей нагрузки (BL) и обычно указывается в килоНьютонах (кН).

Усилие растяжения или разрывная нагрузка (BL):

Это нагрузка, при которой цепь выйдет из строя. Она определяется репрезентативным тестированием. Вполне возможно, что цепь выдержит и больше указанного количества килоНьютонов (кН).

Предел текучести (BL):

Это напряжение, при котором наступает пластическая деформация материала. Вполне возможно, что цепь выдержить и больше указанного количества килоНьютонов (кН).
