камера сквозь стену 3d max

Визуализация 3д плана помещения без потолка

Есть несколько приемов визуализации таких 3д планов в программе 3ds Max. Самый простой способ — это использовать опцию Clipping Planes в параметрах камеры, более сложный — исключение видимости элементов потолка для камеры, самый сложный — скрыть потолок вообще и поменять настройки освещения. Камера в любом случае располагается над интерьером и смотрит прямо вниз.

Установка камеры

Переключаемся в проекцию вид сверху — Top, выбираем стандартную камеру Free Camera в разделе Create командной панели. Такая камера устанавливается одним щелчком во вьюпорте, при этом она будет смотреть от нас вертикально вниз. Теперь можно переключиться в режим двух или четырех окон (зависит от ваших настроек программы) и, контролируя изображение в виде из камеры, переместить саму камеру по вертикали на виде спереди. Двигая по горизонтали и вертикали добиваемся нужной композици кадра. При этом, для вида из камеры обязательно включить опцию Safe Frame, чтобы видеть истинные пропорции кадра. Самой камере желательно дать понятное имя, например, CameraTop или Вид сверху.

Способ 1. Clipping Planes

С помощью этой опции очень удобно заставить смотреть камеру сквозь стену или потолок, достаточно только выставить расстояние от камеры Near Clip, где начинается зона видимости, и расстояние Far Clip, после которого камера уже ничего не видит. Часто используется для визуализации небольших помещений вроде санузлов.

3. Настройка Clipping Planes

Все легко и просто настроить, но есть пара вопросов. Например, стены, отсеченные ближней плоскостью выглядят довольно странно — полые внутри как из бумаги. К тому же плоскость отсекает вообще все, что находится на этом уровне, что создает проблемы на потолках с большим перепадом высот. В плюсе — простота и скорость настройки.

Рендеринг помещения с помощью Clipping Planes

Способ 2. Visible to Camera

Гораздо приятней получается изображение, если в свойствах самих «лишних» объектов снять галочку «Visible to Camera»: выделяем объект, правый клик мыши, в появившемся окне смотрите в раздел «Rendering».

4. Visible to Camera

Для удобства работы с большим количеством объектов, настоятельно рекомендуется разложить их по слоям: потолки поместить на слой «Потолки», светильники — на слой «Светильники» и так далее. Тогда можно управлять их видимостью одновременно через менеджер слоев.

5. Visible to Camera Layers

Способ хорош тем, что стены рендерятся во всей своей красоте и целостности, а на картинке не будут вылезать «обрезки» люстр и прочих ненужностей. При этом освещение не требует отдельной настройки, все точно так же, как на обычном рендере интерьера.

Способ 3. Совсем без потолка.

Самый муторный, но порой необходимый путь. На слоях или через банальную команду Hide Selection скрывается потолок и все его декоративные элементы, прячутся потолочные осветительные приборы. Требует отдельной настройки освещения.

Способ 4. VRayClipper

Замечательная функция нового V-Ray 3 позволяет создавать сечения по заданной плоскости прямо во время рендера. Мои руки до этого еще не дошли, но картинка с официального сайта говорит сама за себя.

Источник

Проход сквозь стены Max 21

ctrl+alt+кнопка колесика, зажимаете и двигаете мышкой, и ходите через все что хотите

Вариант, да. Но ведь было же проще. Можно ещё пролететь, включив Wireframe.

Зачем всё это сломали, непонятно. Никому не мешало.

Строго вопрос привычки, уже много лет на Z и и даже мысли нет крутить колесо, через инструмент быстрее и точнее.

Если надо просто отойти назад или вперёд в сцене, что вы делаете? Жмёте Z?))) А как вы выберете для этого объект за спиной? Тыкаетесь в панель навигации? Ctrl+alt+mmb и рукой назад? Самый неудобный способ кстати, две руки сразу напрячь надо.

Я просто скроллю и всё. Это быстро, удобно. Нет способа быстрее. Вопрос привычки, да. Это не мешает использовать Z, просто мы с вами немного о разных вещах говорим.

Z это фокус вьюпорта на объекте, далее нужна точная навигация, и вот там уже варианты.

и скроллом тоже прекрасно перемещаюсь, идёт обычная работа и используются необходимые для этого инструменты и скролл и Z,

именно об этом и говорю, что важен результат работы

Просто я не откажусь от быстрого вьюпорта в пользу 14-го макса только из-за того что в нём нормально работает скролл

У меня каждый раз, при обсуждении разных версий макса, вертится в голове пословица про плохого танцора

Они все одинаковые как по мне

Я может не совсем понял суть проблемы, но если вопрос в неравномерном зуммировании в 20м+ максе, то мне помогло вот такое решение:

в файле 3dsmax.ini нужно дописать AdaptiveNavigation=0

Это отключит адаптивный зум, который почему-то не имеет никакой галочки в настройках интерфейса Макса.

Так вот почему ты везде топишь за вирей. Все ясно ))))) Он тоже у всех там стоит.

Yehat

Надо копать где-то еще.

Выделяешь любой объект или вершину его (смотря какой масштаб), нажимаешь на Z, и все крутится вокруг него без проблем.

Понимаю что такое Noclip. Здесь тоже ответ прост. Все по тому же принципу+если скролить в режиме орто то сквозь стену не пройдешь никогда пока не включишь режим перспективы. И ни как по другому удобнее не бывает. И по такому принципу работает не только макс.

И смотря какие руки и из чего растут

Я говорил о характере вопроса, а не сущности. Ну а на любой заданный вопрос всегда найдется ответ, так сказать

Так и работает. Но теперь представь, что это объект внутри маленького помещения, типа туалета, и ты от объекта отдаляешься назад скроллом. По любой причине, неважно. Через 2-3 щелчка колеса тебя выносит за пределы помещения сквозь стену. Ты начинаешь скролить вперёд, чтоб зайти обратно сквозь стену, но не зайдёшь, потому что вот такой глюк. Надо включить wireframe, выделить объект и нажать Z вместо того, чтобы просто скролить вперёд. Именно об этом и спрашивал ТС. И руки тут не причём, и перспектива тоже. Дело в версии макса. В перспективе тоже не сработает если версия 17 и выше.

Вопрос не в том, чтобы приблизиться к объекту или крутится вокруг него, а конкретно в том, чтобы пролететь сквозь него. Это облегчало навигацию в сложном или многоэтажном пространстве. Или в крохотном. Но юзеры ведь должны страдать от новых версий и придумывать костыли.

zoom и orbit в максе был переделан под trackball, при запуске одной из команды zoom/orbit он заного выбирает пивот вокруг кого крутится, либо первое пересечение под мышки либо центр выбранного обьекта или самое близкое пересечение в центр вюпорта бывает по разному но шаг зума зависит от растояние от этого пивота, естественно если пивот меняется обратный zoom не сработает также.

но есть Undo\Redo View Change (Shift+Z, Shift+Y) как раз чтобы вернутся

Источник

Камера сквозь стену 3d max

Для чуть более опытных читателей я приоткрою завесу тайны в самом начале урока. анимация камеры будет происходить по заданному сплайну, но мы не будем пользоваться утилитой Walkthrough Assistant из меню Animation — всё ручками, так как у ручек возможностей больше

Сам туториал не претендует на звание руководства по 3D-моделированию геометрии окружения в сцене. В большей мере речь здесь пойдёт о создании анимации в 3ds Max после того, как сценка уже смоделирована. В общем, все будет проще простого. может быть. а может, и нет. посмотрим 🙂

1. Рисуем первую стену

Начнем с запуска программы 3ds Max. Нарисуйте сплайновым примитивом типа Line (Линия) форму, как показано ниже (этот инструмент можно найти в Create > Shapes > Line ).

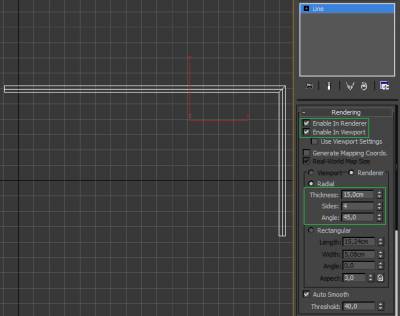

Включите параметры Enable in Renderer (Отображать при рендеринге) и Enable in Viewport (Визуализировать в окнах проекции). Диаметр визуализируемого сплайна контролируется параметром Thickness (Толщина) — установите его равным 15 см; у сплайна должно быть 4 стороны ( Sides ), а угол поперечного сечения ( Angle ) сплайна установите на 45 градусов. Такой угол нужен для того, чтобы поперечное сечение приняло плоскую форму, а не оставалось в виде ромба.

2. Поднимаем стену до нужной высоты

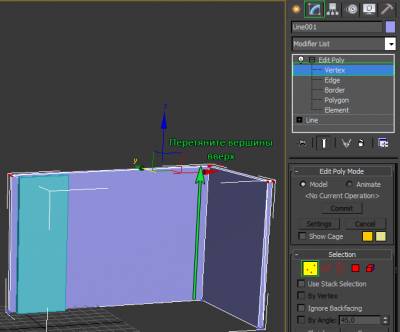

Теперь, когда мы очертили сплайном форму стены, ее надо вытянуть вверх на высоту 300 см. Для этого перейдите на вкладку Modify (Модифицировать) и добавьте к сплайну модификатор Edit Poly (Редактирование многоугольника). Затем создайте примитив Box (Бокс) высотой ( Height ) примерно в 300 см. Бокс послужит нам в качестве ориентира для замеров.

Вернитесь на вкладку Modify объекта стены и перейдите на уровень редактирования её вершин ( Vertex ). Выделите верхний ряд вершин и потяните его вверх до вершины бокса (300 см). От бокса можете избавиться (удалите). Первый участок стены мы сделали.

3. Планировка остальных участков стен

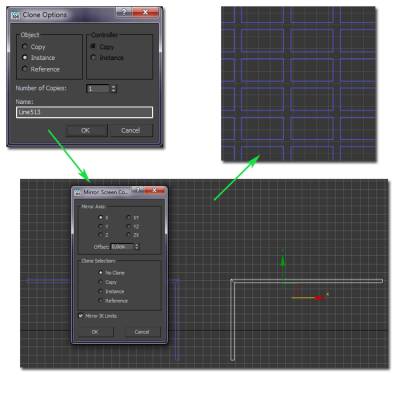

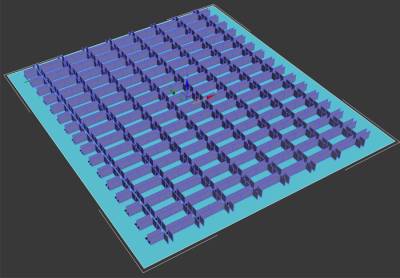

На этом этапе мы построим из участков стен, размноженных как Instance (Экземпляр), несложную схему, равномерно распределив их по сцене. Выделите стену, зажмите клавишу SHIFT и потяните ее в сторону, чтобы вызвать диалоговое окно Clone Options (Параметры клонирования). Выберите Instance и нажмите ОК. Почему Instance? Просто в этом случае если мы изменим геометрию исходного куска стены, все изменения отобразятся и на остальных ее частях.

Теперь все то же самое нужно повторить, клонировав уже два сегмента стены по направлению вверх и отзеркалив их по оси Y. Продолжайте создавать экземпляры участков стен до тех пор, пока не получится достаточно обширная область.

Примечание: вы должны помнить, что ось X в любом окне проекции плоскостей отвечает за горизонталь, а Y — за вертикаль.

4. Пол

Для имитации пола мы просто создадим обычную плоскость Plane и выровняем ее по нижнему краю стен.

Плоскость можно создать, перейдя на панель Create. Измените Length Segs (Кол-во сегментов по длине) и Width Segs (Кол-во сегментов по ширине) на 1, потому что лишние полигоны нам не понадобятся.

5. mental ray и солнечный свет

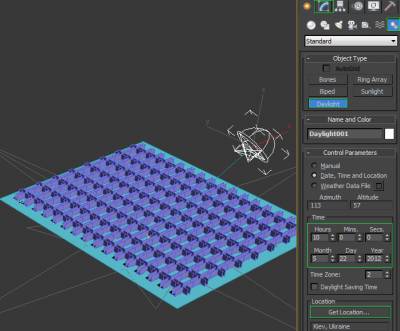

Визуализация сцены будет производиться силами mental ray и его системой дневного освещения mr Sun (Солнце mental ray) с mr Sky (Небо mental ray). Вы же можете выбрать V-Ray (в этом случае плоскость, созданную на 4 этапе, лучше заменить на специализированную версию VRayPlane), или еще каким-нибудь.

6. Гамма-коррекция

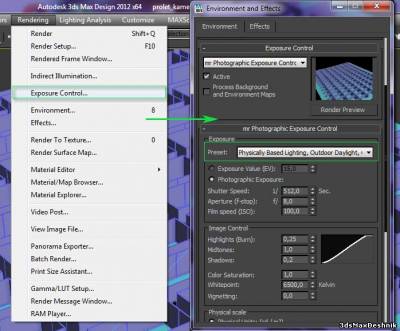

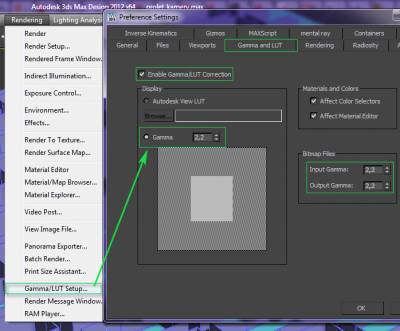

Этот этап необязателен, но все же лучше его выполнить. Для любого типа визуализаций в 3ds Max рекомендуется придерживаться значения гаммы 2,2.

7. Рисуем путь перемещения камеры из сплайна

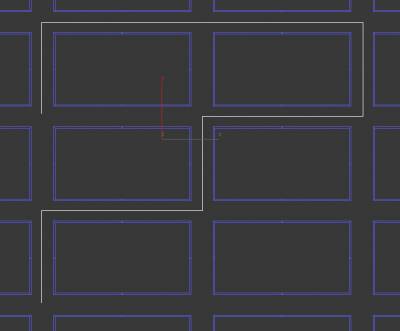

По середине прохода нарисуйте сплайном типа Line желаемую траекторию движения камеры. Иными словами, данный сплайн будет представлять собой маршрут перемещения камеры по сцене. Далее поднимите сплайн вверх примерно на высоту глаз. Не знаю, у кого какой рост, но подойдет значение в районе 180 см.

8. Делаем плавные повороты

Нужно чуточку сгладить повороты сплайнового пути. в противном случае в видовом окне камеры будет казаться, будто вправо-влево поворачивает солдат во время строевой подготовки.

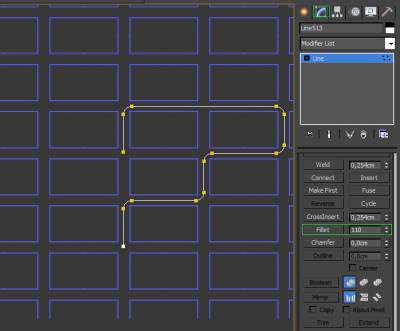

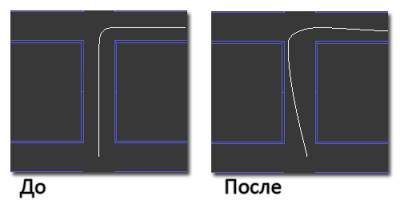

Выделите сплайн и перейдите на вкладку Modify. Выберите режим работы на уровне вершин ( Vertex ) и, нажатием комбинации клавиш Ctrl + A, выделите все вершины сплайна. После этого немного прокрутите меню панели вниз и отыщите кнопку Fillet (Скругление). В качестве значения для скругления введите, допустим, 110 см, или любое другое число на свой вкус. Теперь на поворотах камера будет плавно разворачиваться, что выглядит куда более реалистичнее.

У вас должно быть примерно такое:

9. Создание камеры

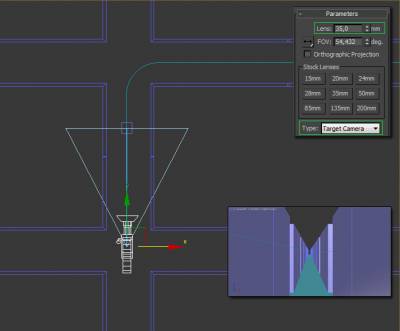

Давайте посмотрим, что видит наша камера. Для этого в активном окне проекции Perspective нажмите клавишу C. Таким образом мы быстро перешли на вид из камеры.

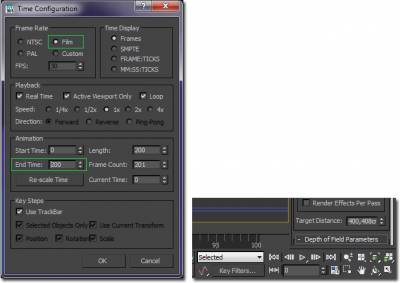

На данном этапе разумно будет настроить Time Configuration (Конфигурация временных интервалов). В этом диалоговом окне мы укажем продолжительность анимации и частоту кадров (FPS) в ней. Кнопку Time Configuration вы найдете в нижнем правом углу интерфейса, правее от поля номера кадра (на иконке нарисованы часы). Я вам советую во Frame Rate (Частота кадров) выбрать тип Film (Кино), при котором используется 24 кадра в секунду — так и рендериться будет быстрее, и выглядеть выразительнее.

10. Назначение контроллера маршрута следования по сплайну

Все, контроллер маршрута следования вдоль сплайна применен к камере.

11. Задание камере маршрута перемещения

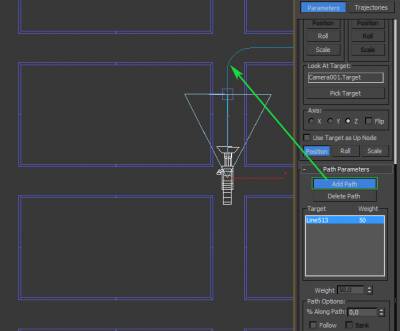

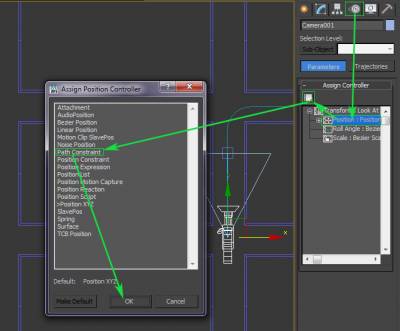

Находясь во вкладке Motion, прокрутите меню вниз и нажмите кнопку Add Path (Добавить путь), после чего выберите сплайн в окне проекции (можно нажать клавишу H и выбрать сплайн из диалогового окна, чтоб не промахнуться в окне проекции). Тем самым мы закрепили камеру за сплайном. Это позволит перемещать камеру вдоль пути от 0% до 100% относительно временного отрезка анимации.

Если вы попробуете передвинуть бегунок Time Slider вправо при активном окне проекции вида Top, то увидите, что камера движется по заданному маршруту, но ее точка нацеливания этого не делает.

12. Решаем проблему с точкой нацеливания камеры

Использование точки нацеливания в камере Target Camera дает гораздо больше свободы действий — можно и вверх посмотреть, и вниз, и оглядеться вокруг попутно. Но придется потратить больше времени на создание опорных кадров во время анимации.

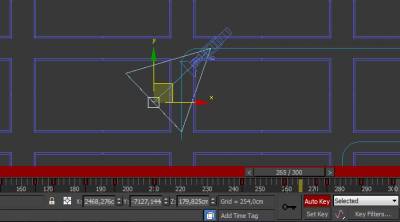

Для создания опорных (ключевых) кадров точки нацеливания, включите кнопку Auto Key (Автоматическая установка ключей). Этим способом мы попросим 3ds Max формировать для нас анимационную последовательность состояния объекта (в данном случае это будет точка нацеливания камеры) путем автоматического добавления ключей для него в опорных кадрах. Переместите слайдер анимации к кадру, где камера заходит на разворот, и затем измените положение точки нацеливания инструментом Select and Move (Выделить и переместить), как вы того хотите. Это надо проделать на каждом повороте, пока они не станут плавными.

Делать это надо в окне проекции Top, посматривая в вид из камеры. Под конец у вас должна получиться уйма ключей на временной шкале.

13. Проблемы с углами

Если сейчас сделать тестовый рендер, то, вероятно, вы заметите, что при заходе камеры за угол возникает одна проблема. Выглядеть эти участки могут чересчур тесными, если величина диаметра объектива камеры составляет 28 мм и более.

Чтобы это исправить этот недочет, вариантов есть сразу несколько. Во-первых, можно расширить проходы, но если вы выполняете коммерческий заказ, то такой вариант не подходит.

Во-вторых, можно уменьшить размер объектива, и хотя этот вариант хорошим не назовешь, но он работает.

В-третьих, можно отредактировать сплайновый путь, чтобы он держался ближе дальней стены (напротив поворота), что даст больше простора. Разницу вы можете видеть на изображении внизу. Чтобы отредактировать сплайн. выделите его и активизируйте вкладку Modify.

Перед редактированием сплайна не забудьте отключить Auto Key. Если вы этого не сделаете, изменение формы сплайна будет анимировано.

14. Визуализация

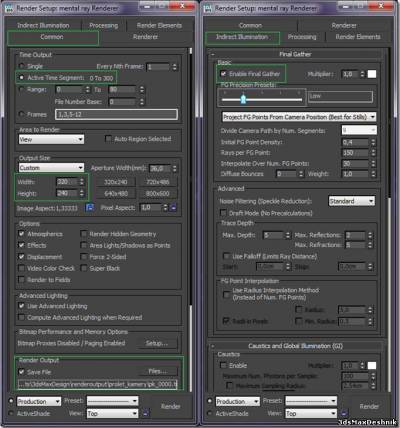

Пора отрендерить сцену. Нажмите клавишу F10, чтобы вызвать окно настроек рендеринга. Рендерить будем в mental ray.

Установите размер выходного изображения, в области Time Outpu t

К камере также были добавлены шейдеры глубины резкости и небольшого свечения. Объектам в сценке я присвоил материалы из стандартного менталреевского набора. К рендерингу все готово.

Источник

Standard Camera 3ds Max

Стандартная камера объединяет в себе направленную и свободную камеры. Они значительно проще по своим настройкам, чем Physical Camera. Но для быстрых визуализаций, от которых не требуется фотографичность, редко нужна такая гибкость. Разберем ее возможности и проведем небольшое сравнение с физической камерой.

Устанавливаем камеру

Чтобы создать камеру, нужно зайти в меню Create – Cameras – Standard – Target/Free. Также камеру можно установить из вида рабочей области. Для этого нужно включить вид Perspective и установить вид, словно вы уже смотрите из камеры. Затем на панели Menu Bar нажать Create – Cameras – Create – Create Standard Camera From View.

Если устанавливать камеру из раздела на правой панели, то они будут по-разному располагаться. Это видно на картинке.

Основные настройки

—Lens устанавливает фокусное расстояние камеры по размеру линзы. Базовые размеры можно выбрать в разделе Stock Lenses.

—FOV меняет размер видимой области в градусах. Увеличение этого значения уменьшает параметр Lens и наоборот.

—Orthographic Projection переводит камеру в ортографический режим.

—Type позволяет менять камеры между режимами Free и Target.

—Show Cone включает постоянное отображение конуса линзы.

—Show Horizon показывает линию горизонта при виде из камеры.

—Environment Ranges отключает эффекты окружающей среды на расстоянии между Near Range и Far Range.

—Clipping Planes обрезает геометрию внутри камеры на расстоянии между Near Clip и Far Clip.

—Multi-Pass Effect включает специальные эффекты размытия Depth of Field и Motion Blur.

—Target Distance устанавливает расстояние от камеры до точки Target.

Большая часть настроек повторяет возможности физической камеры. А про параметры DoF и Motion Blur мы говорить не будем и далее узнаете почему.

Преимущества и недостатки

Как итог, эта камера не хуже Physical Camera. Standard Camera проще по своим настройкам, благодаря чему может сэкономить время. Но не стоит надеяться, что она даст фотографический результат лучше, чем Physical Camera. Стандартной камеры хватит для очень хороших визуализаций. Но когда захочется создать действительно эффектную и проработанную до мелочей визуализацию, она может не справиться из-за своей ограниченности. Особенно в плане эффектов, описанных здесь Physical camera 3ds Max. Продолжение.

Источник

Repetitor3d.ru

3d графика и дизайн

VRay Physical Camera в 3ds max: настройки камеры

Если вы пользуетесь визуализатором VRay, то знаете, что VRay Physical Camera в 3d max нужно использовать для интерьера и для экстерьера всегда, когда нет острой нужды в стандартной камере. Ведь вирей-физикал-камера потому и называется физической, что дает самый корректный результат, который бы дала обычная фото- или видеокамера.

Однако, новички иногда боятся поставить этот тип камеры в свою сцену, так как их пугает обилие настроек. Стоит сказать, что основные из них — все те же параметры, которые мы используем при фотографировании или съемке видео. Потому знающим основные принципы работы фототехники будет особенно легко разобраться.

Сегодня мы развеем последние сомнения начинающих (а может, и опытных): научимся правильно использовать физическую камеру в своих интерьерах, сделав их еще более реалистичными.

Как поставить Vray Physical Camera

Я уже смоделировала небольшую сцену, на основе которой мы будем разбираться с настройками. Итак, найти физическую камеру можно во вкладке Create – Cameras – VRay – VrayPhysicalCamera.

Ставится она путем растягивания. Первая точка будет расположением самой камеры, а последняя — таргетом — местом, в котором будет фокусироваться взгляд.

На виде сбоку камера обычно лежит на полу, поэтому ее нужно поднять на высоту человеческого роста, причем вместе с таргетом.

Переключаемся на перспективный вид, жмем горячую клавишу C и переходим на вид из камеры. Чтобы увидеть картинку так, как она будет смотреться на рендере, нажимаем в левом верхнем углу на надпись VrayCam и активируем параметр Show Safe Frames.

Вот так выглядит моя картинка во вьюпорте:

ВАЖНО! Если у вас ничего не видно, когда вы переходите на вид из камеры, значит ей что-то мешает. Например, стена. Вы всегда можете подвигать камеру на виде сверху или боковом виде, отрегулировав ее положение.

А теперь, начнем разбираться с настройками.

Основные настройки физической камеры

Basic Parameters

Самый первый и самый большой раздел свитка настроек этой камеры в 3д макс.

Ровные, параллельные горизонтали и вертикали делают картинку более реалистичной для восприятия. Для их правильной настройки удобно ориентироваться на голубую сетку, которая появляется в окне перспективы при установке физической камеры.

Основные настройки яркости, как правило, ограничиваются тремя параметрами: Shutter speed, f-number и Film speed (ISO), по аналогии с настройками фотокамер. Эти параметры взаимосвязаны и работают «в сцепке». Фотографы, желающие получить хороший кадр пользуются специальными таблицами, помогающими найти правильную «сцепку». Вот пример такой таблицы, которой смело можно пользоваться при настройке камеры.

Bokeh Effects

Раздел регулирует параметры глубины резкости и работает только при активной галочке Depts-of-field.

Sampling

Distortion

Помогает искажать картинку так, как если бы мы смотрели на нее через линзу, выпуклую или вогнутую.

Miscellaneous parameters

Настройки, не вошедшие в другие категории.

Источник
