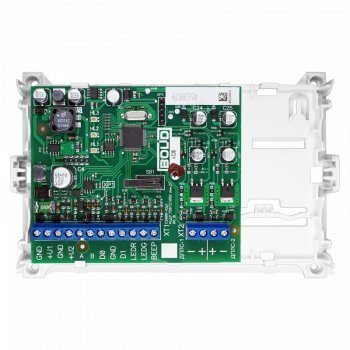

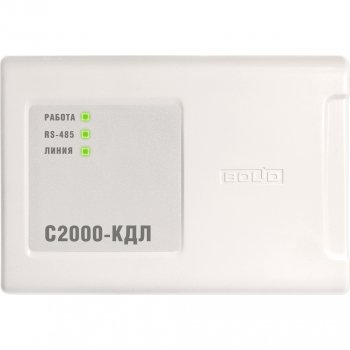

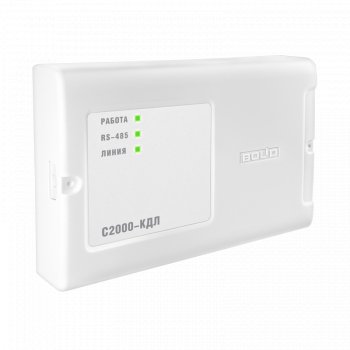

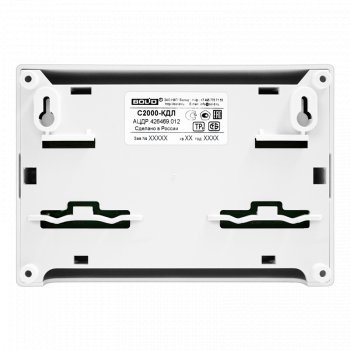

С2000-КДЛ

Контроллер двухпроводной линии связи

Контроллер двухпроводной линии связи «С2000-КДЛ» предназначен для применения в составе интегрированной системы охраны «Орион» в качестве составляющего блока совмещённого расширяемого адресно-аналогового прибора для охраны объектов от проникновения и пожаров путем контроля состояния адресных входов (входов), которые могут быть представлены адресными охранными, пожарными и охранно-пожарными извещателями и/или контролируемыми цепями адресных расширителей; управления, посредством выходов адресных сигнально-пусковых блоков и контроля, посредством адресных входов (адресные извещатели и/или КЦ адресных расширителей), систем противопожарной защиты (оповещения, дымоудаления, огнезадерживания и иных исполнительных устройств); выдачи тревожных извещений при срабатывании извещателей или нарушении КЦ АР на сетевой контроллер (пульт контроля и управления «С2000М», прибор приёмно-контрольный и управления «Сириус» (Сириус) или компьютер) по интерфейсу RS-485, а также для локального управления собственными адресными выходами и централизованным управлением входами и выходами, входящими в состав разделов системы.

— Работа в составе систем: ИСО «Орион», система автоматизированного учета «Ресурс»
— Подключение до 127 адресных устройств (АУ).
— Кольцевая двухпроводная линия связи с контролем короткого замыкания и обрыва
— Возможность применения изоляторов короткого замыкания «БРИЗ» и «БРИЗ исп.03» для локализации короткозамкнутых участков ДПЛС
— Питание подключенных адресных устройств по двухпроводной линии связи
— Работа с адресно-аналоговыми дымовыми извещателями «ДИП-34А»:
* назначение порога предварительного оповещения «Внимание» и порога «Пожар»
* задание временных зон «День» и «Ночь» с назначением порогов «Внимание» и «Пожар» отдельно для каждой временной зоны
* назначение уровня запыленности
* передача извещений «Требуется обслуживание», «Внимание», «Пожар», «Неисправность»
— Работа с адресными пожарными извещателями «С2000-ИП» и «ИПР 513-ЗА»
— Работа с адресными счетчиками расхода «С2000-АСР2» и «С2000-АСР8», предназначенными для подсчета импульсов, поступающих с механических или электрических счетчиков (воды, электричества, газа)
— Подключение адресных охранных извещателей «С2000-ИК», «С2000-ШИК», «С2000-ПИК», «С2000-СТ», «С2000-СМК», «С2000-СМК Эстет», «С2000-В», «С2000-СВЧ», «С2000-СТИК», «С2000-КТ»
— Работа с адресным измерителем влажности и температуры «С2000-ВТ»
— Подключение в двухпроводную линию связи неадресных охранных и пожарных извещателей с выходом «сухой контакт» через адресные расширители «С2000-АР1», «С2000-АР2» и «С2000-АР8»
— Управление исполнительными устройствами через адресный релейный блок «С2000-СП2»
— Подключение считывателей ключей Touch Memory (iButton), карт Proximity, а также клавиатур для считывания PIN-кодов
— Поддержка интерфейсов считывателей — Touch Memory(iButton), Wiegand и ABA-TrackII
— Локальное и централизованное управления разделами (зонами). Индикация состояния разделов (зон) осуществляется на выносном светодиоде считывателя (одно или двухцветном)
— Передача служебных и тревожных сообщений на пульт «С2000», «С2000М», АРМ «Орион» и АРМ «Орион Про»
— Передача по запросу в интерфейс RS-485 значений сопротивлений шлейфов адресных расширителей, значений задымленности и температуры окружающей среды от «ДИП-34А» и «С2000-ИП» соответственно
— Использование совместно с «С2000-ВТ» и «С2000-ИП» для измерения влажности и температуры с изменяющимися порогами на включение и выключение исполнительных устройств
— Исполнение и конструкция контроллера соответствует Европейскому стандарту EN54
— Контроль вскрытия корпуса блока
— Световая индикация состояния прибора, ДПЛС, интерфейса RS-485
— Два ввода питания: для подключения основного и резервного источников питания, напряжением от 12 В до 24 В. Неисправность линии электропитания одного из источников (короткое замыкание или обрыв) не сказывается на работе другого

Источник

С2000-КДЛ (Bolid)

Приемно-контрольный прибор (двухпроводной адресной линии связи) для систем охранной и пожарной сигнализации (ОПС)

Прибор Болид С2000-КДЛ предназначен для организации работы в интегрированной системе мониторинга и управления приборами ИСО «Орион», а так же работы с адресными устройствами (АУ) охранной, пожарной, охранно-пожарной, тревожной и технологической сигнализации.

Особенности приемно-контрольного пульта С2000-КДЛ производства компании Bolid:

Адресные приборы приема и контроля серии С2000 (аналоговые и адресные шлейфы сигнализации) обладают стабильными характеристиками, и относится к разряду «Универсальные системы сигнализации».

• Программирование прибора С2000-КДЛ осуществляется с помощью бесплатной утилиты UProg.exe;
• Контроль до 127 АУ (адресной системы ОПС), подключенных к прибору;
• Кольцевая двухпроводная линия связи с контролем короткого замыкания (КЗ) и обрыва;
• Реализованная возможность применения изоляторов КЗ (БРИЗ и БРИЗ исп.01) для локализации короткозамкнутых участков ДПЛС;
• Питание подключенных АУ по двухпроводной линии связи;
• Управление взятием/снятием и контроль состояния АУ сигнализации с пульта;
• Программирование конфигурационных параметров приборов, печать конфигурации на принтере, настройка адреса прибора

Технические характеристики С2000-КДЛ (Bolid)

600 метров при сечении 0,75 мм²
700 метров при сечении 0,9 мм²

Полный список функций приемно-контрольного охранно-пожарного прибора Болид С2000-КДЛ:

• Работа с адресно-аналоговыми дымовыми извещателями ДИП-34А (ИП-212-34А), назначение им порога предварительного оповещения ВНИМАНИЕ и порога ПОЖАР, задание временных зон ДЕНЬ и НОЧЬ, назначение уровня запыленности, передача извещений ТРЕБУЕТСЯ ОБСЛУЖИВАНИЕ, НЕИСПРАВНОСТЬ, ВНИМАНИЕ, ПОЖАР;

• Работа с адресными тепловыми пожарными извещателями С2000-ИП;

• Работа с адресными ручными пожарными извещателями ИПР 513-3А;

• Работа с двухадресными счетчиками расхода С2000-АСР2, предназначенными для подсчета импульсов, поступающих с электрических или механических счетчиков (воды, электричества, газа);

• Подключение адресных охранных извещателей С2000-ИК, С2000-ШИК, С2000-ПИК, С2000-СТ, С2000-СМК, С2000-СМК Эстет, С2000-В, С2000-СВЧ, С2000-СТИК, С2000-КТ;

• Работа с адресным измерителем влажности и температуры С2000-ВТ;

• Подключение в двухпроводную линию связи неадресных охранных и пожарных извещателей с выходом сухой контакт через адресные расширители С2000-АР1, С2000-АР2 и С2000-АР8;

• Управление исполнительными устройствами через адресный релейный блок С2000-СП2;

• Для удобного ведения протокола событий и отображения состояний разделов и АУ охранно-пожарной сигнализации, контроллер возможно подключить к персональному компьютеру с программным обеспечением АРМ «Орион Про»;

• Подключение считывателей карт Proximity, считывателей ключей Touch Memory (iButton), а также клавиатур для считывания PIN-кодов;

• С2000-КДЛ имеет возможность конфигурации нескольких автономных подсистем охранно-пожарной сигнализации на базе пульта С2000М к персональному компьютеру с АРМ «Орион»;

• Локальное и централизованное управление разделами, группами разделов;

• Индикация состояния разделов осуществляется на выносном светодиоде считывателя (одно или двухцветном);

• Передача служебных или тревожных сообщений на пульты С2000 и С2000М или АРМ Орион Про;

• Передача по запросу интерфейс RS-485 значений сопротивлений шлейфов адресных расширителей, значений задымленности и температуры окружающей среды от ДИП-34А и С2000-ИП соответственно;

• Использование совместно с С2000-ВТ и С2000-ИП для измерения влажности и температуры с изменяющимися порогами на включение и выключение исполнительных устройств;

• Контроль вскрытия корпуса блока (встроенный тампер);

• Световая индикация состояния прибора, ДПЛС и интерфейса RS-485;

• Управление двумя светодиодами считывателя (красный и зеленый) в соответствии с логическими уровнями «+5В КМОП», с ограничением тока при прямом подключении светодиодов на уровне 10 мА.

Широкий ассортимент приборов для ОПС марки BOLID позволяет сделать выбор модели под любой запрос и функциональность. Большой выбор порадует компании занимающиеся установкой систем пожарной и охранной сигнализации и их Заказчиков. Хотя С2000-КДЛ и относиться к разряду «недорогие адресные приборы ОПС«, он надежен, как и все остальные элементы торговой марки «Болид».

Рекомендуемая сфера применения и установки:

• Сигнализация для офиса;
• Охранная и пожарная сигнализация для кафе и клубов;
• Сигнализация в магазин;
• Охранные системы для склада и служебных помещений;
• Автономная сигнализация для квартиры, дома или коттеджа;
• Глобальные адресные системы (объединение до нескольких миллионов секторов);
• Крупные торговые центры и заводы (обеспечение охранно-пожарной системой);
• Пожарная сигнализация для крытых автостоянок, гаражей и парковок;
• Комплексная защита для госучреждений (детские сады, школы, другие учебные заведения)

Особое внимание при выборе отведите на внимательное изучение технических характеристик, выбору подходящих охранных извещателей, пожарных извещателей, источника питания, специальной кабельной продукции. Приборы линии С2000 являются одними из лучших по соотношению цена-качество и рекомендованы для использования в системах охранно-пожарной сигнализации большого спектра. Все приемно-контрольные приборы (ПКП) этой марки имеют возможность своей эксплуатации c большинством из резервных источников питания, представленными на этом сайте.

Купить и заказать доставку систем пожарной сигнализации в г. Москва:

Прибор С2000-кдл, а также другую продукцию Bolid (их аналоги, извещатели, реле) Вы можете заказать и купить через интернет-магазин пожарной сигнализации нашего сайта или заказать доставку и услуги по профессиональному монтажу в Ваших помещениях по Москве в компании «АБарс». (Внимание, доставка осуществляется бесплатно при заказе свыше 60 тысяч рублей).

Описание С2000-КДЛ (Bolid)

Рекомендации по применению адресного контроллера С2000-КДЛ:

Приборы приема и контроля, в частности, такие как С2000-КДЛ, это один из главных элементов при построении качественной и эффективной системы охранной сигнализации. От качества и функциональности напрямую зависит вся организация безопасности на любом типе объектов, от большого банка, до квартиры.

Если контролирующий прибор недорогой, это не значит, что он малоприспособлен для постановки на охрану.

Правильность выбора прибора контроля позволит Вам построить охранную систему, которая максимально защитит Ваше имущество и Вас самих. Конфигурирование, программирование и настройка такого прибора как Болид С-2000-КДЛ, должна производится только сертифицированными специалистами слаботочных систем. Это трудоемкий процесс, требующий определенных знаний, навыков и опытов.

В любом случае продукция компании НПО «BOLID» зарекомендовала себя как недорогая и гибкая система ОПС на Российском рынке безопасности.

Источник

С2000-КДЛ контроллер двухпроводной линии связи

Купить по клубной цене

Контроль по двухпроводной линии до 127 извещателей (зон, шлейфов) с питанием от этой линии, управление от пульта «С2000» или ЭВМ по интерфейсу RS-485

Контроллер двухпроводной линии связи «С2000-КДЛ» (в дальнейшем – контроллер), входящий и являющийся в составе интегрированной системы охраны «Орион» составной частью совмещённого расширяемого адресно-аналогового прибора, предназначен для охраны объектов от проникновения и пожаров путем контроля состояния адресных входов (входов), которые могут быть представлены адресными охранными, пожарными и охранно-пожарными извещателями и/или контролируемыми цепями (КЦ) адресных расширителей (АР); управления, посредством выходов адресных сигнально-пусковых блоков (СП) и контроля, посредством адресных входов (адресные извещатели и/или КЦ адресных расширителей), систем противопожарной защиты (оповещения, дымоудаления, огнезадерживания и иных исполнительных устройств); выдачи тревожных извещений при срабатывании извещателей или нарушении КЦ АР на пульт контроля и управления «С2000М» (ПКУ) или компьютер по интерфейсу RS-485, а также для локального управления собственными адресными выходами и централизованным управлением входами и выходами, входящими в состав разделов системы.
Возможность работы по интерфейсу RS-485 позволяет использовать контроллер в интегрированной системе охраны «Орион».
Встроенные тактики управления выходами также позволяют использовать контроллер в инженерных системах (учет расхода ресурсов, управления исполнительными устройствами, терморегулирования).

Основные особенности С2000-КДЛ:

Количество подключаемых АУ

Длина двухпроводной линии

600 метров при сечении 0,75 мм²
700 метров при сечении 0,9 мм²
