Классификация кинематических пар.
Соединение двух соприкасающихся звеньев, допускающее их относительное движение, называется кинематической парой. На схемах кинематические пары обозначают прописными буквами латинского алфавита.
Совокупность поверхностей, линий и отдельных точек звена, по которым оно может соприкасаться с другим звеном, образуя кинематическую пару, называется элементами кинематической пары.
Кинематические пары (КП) классифицируются по следующим признакам:
1. По виду места контакта (места связи) поверхностей звеньев:
– низшие, в которых контакт звеньев осуществляется по плоскости или поверхности конечных размеров (пары скольжения );
– высшие, в которых контакт звеньев осуществляется по линиям или точкам (пары, допускающие скольжение с перекатыванием).
Из числа плоских к низшим кинематическим парам относятся поступательная и вращательная. (Низшие кинематические пары позволяют передавать большие усилия, более технологичны и менее изнашиваются, чем высшие кинематические пары).
2. По относительному движению звеньев, образующих пару:
3. По способу замыкания (обеспечения контакта звеньев пары):
– силовое (Рис.2) (за счет действия сил веса или силы упругости пружины);
– геометрическое (Рис.3.) (за счет конструкции рабочих поверхностей пары).
На рис. 3. видно, что во вращательной и поступательной кинематических парах замыкание соединенных звеньев осуществляется геометрически. В кинематических парах «цилиндр-плоскость» и «шар-плоскость» (см. табл. 2) силовым способом, т.е. за счет собственной массы цилиндра и шара или другими конструктивными решениями (например, в сферическом шарнире шар может прижиматься к охватывающей поверхности за счет сил упругости дополнительно вводимой в конструкцию шаровой опоры автомобиля пружины). Элементы геометрически замкнутой пары не могут отделяться друг от друга из-за конструктивных особенностей.
4. По числу условий связи, накладываемых на относительное движение звеньев (число условий связи определяет класс кинематической пары);
В зависимости от способа соединения звеньев в кинематическую пару число условий связи может измениться от одного до пяти. Поэтому все кинематические пары можно разделить на пять классов.
5. По числу подвижностей в относительном движении звеньев (число степеней подвижности определяет род кинематической пары);
Классификация КП по числу подвижностей и по числу связей приведена в таблице 2.
В таблице представлены некоторые виды кинематических пар всех пяти классов. Стрелками обозначены возможные относительные движения звеньев. По виду реализуемых в кинематических парах простейших независимых движений вводят обозначения (цилиндрическая пара обозначается ПВ, сферическая – ВВВ и т.д., где П – поступательное, В – вращательное движение).
Подвижность кинематической пары – число степеней свободы в относительном движении ее звеньев. Различают одно-, двух-, трех-, четырех- и пятидвижные кинематические пары.
Таблица 2. Классификация кинематических пар
Одноподвижной (парой V класса) называется кинематическая пара с одной степенью свободы в относительном движении её звеньев и пятью наложенными условиями связи. Одноподвижная пара может быть вращательной, поступательной или винтовой.
Вращательная пара допускает одно вращательное относительное движение её звеньев вокруг оси X. Соприкосновение элементов звеньев вращательных пар происходит по боковой поверхности круглых цилиндров. Следовательно, эти пары относятся к низшим.
Поступательной парой называется одноподвижная пара, допускающая прямолинейно-поступательное относительное движение её звеньев. Поступательные пары также являются низшими, так как соприкосновение элементов их звеньев происходит по поверхностям.
Винтовой парой называется одноподвижная пара, допускающая винтовое (с постоянным шагом) относительное движение её звеньев и принадлежащая к числу низших пар.
При образовании кинематической пары можно подобрать так форму элементов кинематических пар, что при одном независимом простейшем перемещении возникает другое производное движение, как например, в винтовой паре. Такие кинематические пары называются траекторными.
Двухподвижная кинематическая пара (пара IV класса) характеризуется двумя степенями свободы в относительном движении её звеньев и четырьмя условиями связи. Такие пары могут быть либо с одним вращательным и одним поступательным относительными движениями звеньев, либо с двумя вращательными движениями.
К первому виду принадлежит так называемая цилиндрическая пара, т.е. низшая кинематическая пара, допускающая независимые вращательное и колебательное (вдоль оси вращения) относительные движения её звеньев.
Примером пары второго вида является сферическая пара с пальцем. Эта низшая геометрически замкнутая пара, допускающая относительное вращение своих звеньев вокруг осей X и У.
Трехподвижной парой называется кинематическая пара с тремя степенями свободы в относительном движении её звеньев, что свидетельствует о наличии трёх наложенных условий связи. В зависимости от характера относительного движения звеньев различают три вида пар: с тремя вращательными движениями; с двумя вращательными и одним поступательным движениями; с одним вращательным и двумя поступательными.
Основным представителем первого вида является сферическая пара. Это низшая геометрически замкнутая пара, допускающая сферическое относительное движение её звеньев.
К третьему виду принадлежит так называемая плоскостная пара, т.е. низшая кинематическая пара, допускающая плоскопараллельное относительное движение её звеньев.
Пятиподвижной парой (пара I класса) называется кинематическая пара с пятью степенями свободы в относительном движении её звеньев, т.е. с одним наложенным условием связи. Такая пара, составленная из двух сфер, разрешает три вращательных и два поступательных движения и всегда будет высшей.
Кинематическое соединение – кинематическая пара с числом звеньев более двух.
Кинематической парой называют что
Кинематические пары (КП) классифицируются по следующим признакам:
Классификация КП по числу подвижностей и по числу связей приведена в таблице 2.1.
Классификация кинематических пар по числу связей и по подвижности.
| Класс пары | Число связей | Подвижность | Пространственная схема (пример) | Условные обозначения |
| I | 1 | 5 | ||
| II | 2 | 4 | ||
| III | 3 | 3 | ||
| IV | 4 | 2 | ||
| V | 5 | 2 |
Примечание: Стрелки у координатных осей показывают возможные угловые и линейные относительные перемещения звеньев. Если стрелка перечеркнута, то данное движение в КП запрещено (т.е. на данное относительное движение наложена связь).
Понятие о структурном синтезе и анализе.
Основные понятия структурного синтеза и анализа.
Основные структурные формулы.
Для расчета избыточных связей, согласно второму определению, используется следующая зависимость:
Пример структурного анализа механизма.
Функциональная схема на уровне типовых механизмов.
т. е. как пространственный данный механизм не имеет подвижности, так как число связей в нем существенно (на пять) превышает суммарную подвижность всех его звеньев. Однако от рассмотренного ранее плоского варианта пространственный механизм ничем не отличается, то есть он имеет две подвижности основную и местную. Как отмечено, выше связи, не изменяющие подвижности механизма, являются пассивными или избыточными. Для нашего механизма чилсло избыточных связей:
Структурная классификация механизмов по Ассуру Л.В.
Для решения задач синтеза и анализа сложных рычажных механизмов профессором Петербургского университета Ассуром Л.В. была предложена оригинальная структурная классификация. По этой классификации механизмы не имеющие избыточных связей и местных подвижностей состоят из первичных механизмов и структурных групп Ассура (см. рис. 2.6).
Под первичным механизмом понимают механизм, состоящий из двух звеньев (одно из которых неподвижное) образующих кинематическую пару с одной W пм =1 или несколькими W пм = 1 подвижностями. Примеры первичных механизмов даны на рис. 2.7.
Структурной группой Ассура (или гуппой нулевой подвижности) называется кинематическая цепь, образованная только подвижными звеньями механизма, подвижность которой (на плоскости и в пространстве) равна нулю ( W гр = 0).
| Класс и порядок по Ассуру | 1 кл. 2 пор. | 1 кл. 3 пор. | |
| Число звеньев группы n гр | 2 | 4 | и т. д. |
| Число кинематических пар p 1 | 3 | 6 | |
| Класс и порядок по Артоболевскому | 2 кл. 2 пор. | 3 кл. 3 пор. |
Дальнейшее развитие эта структурная классификация получила в работе [6], где была распространена на механизмы с высшими кинематическими парами.
| группа звеньев 5-6 |
| группа звеньев 3-4 |
| группа звеньев 7-8 звено 2 |
| Рис. 2.9 |
После таких изменений классов КП подвижность механизма
Контрольные вопросы к лекции 2.
iSopromat.ru
Кинематической парой называется подвижное соединение двух звеньев.
Рассмотрим классификацию и примеры кинематических пар:
Классификация кинематических пар
Кинематические пары классифицируются по различным признакам:
1) по числу связей, накладываемых на относительное движение звеньев, соединенных в кинематическую пару. По этому признаку кинематические пары подразделяются на классы. Приняты следующие обозначения:
W – число степеней свободы;
S – число связей, накладываемых на относительное движение звеньев.
Свободное звено в пространстве имеет шесть степеней свободы. При соединении звеньев некоторые из этих степеней свободы отнимаются («накладываются связи»). Зависимость между числом накладываемых связей и оставшимся числом степеней свободы в относительном движении звеньев очевидна:
таким образом, существует пять классов кинематических пар (если отнять все шесть степеней свободы, то получится неподвижное соединение).
Примеры кинематических пар
На рисунке 2 приведены примеры некоторых кинематических пар.
Шар относительно плоскости (рисунок 2б), не отрываясь от нее, может совершать вращательные движения вокруг всех трех осей координат, а также двигаться вдоль осей «X» и «Y». При движении вдоль оси «Z» шар оторвется от плоскости, т.е. будет два свободных звена – кинематическая пара перестанет существовать. Таким образом, на относительное движение звеньев накладывается одна связь – это кинематическая пара I класса.
Аналогично без нарушения характера контакта нельзя цилиндр переместить вдоль оси «Z» и повернуть вокруг оси «Y» (рисунок 2в), т.е. число связей равно двум – пара II класса.
Плоскость относительно другой плоскости без нарушения характера контакта может двигаться поступательно вдоль осей «X» и «Y», а также вращаться вокруг оси «Z». Невозможно поступательное движение вдоль оси «Z» и вращательные движения вокруг осей «X» и «Y» (рисунок 2г). Таким образом, число связей равно трем – кинематическая пара III класса.
Примечание: если в кинематической паре имеются два функционально связанных движения (одно без другого существовать не может), то они дают одну степень свободы.
Например, болт с гайкой составляют кинематическую пару пятого класса. В данном случае имеется два движения гайки при неподвижном болте – вращательное движение вокруг оси болта и поступательное движение вдоль этой оси, но нельзя переместить гайку вдоль оси, не повернув ее, или повернуть гайку так, чтобы она не переместилась вдоль оси. Более того, зная параметры резьбы, легко определить зависимость между углом поворота и поступательным перемещением гайки.
Эти два движения образуют одно сложное (в данном случае – винтовое) движение. Оно определяет одну степень свободы в относительном движении этих звеньев, т.е. число связей равно пяти;
2) по характеру контакта звеньев, соединенных в кинематическую пару. По этому признаку кинематические пары подразделяются на высшие и низшие. Высшие пары имеют точечный или линейный контакт звеньев, составляющих данную кинематическую пару.
В низшей паре звенья контактируют друг с другом по какой-либо поверхности (в частном случае по плоскости).
Низшие кинематические пары обладают большей несущей способностью, т.к. имеют большую площадь контакта (в высшей паре площадь контакта теоретически равна нулю, а реально получается за счет деформации элементов кинематической пары – «пятно контакта»). Но в низших парах при работе происходит скольжение одной поверхности относительно другой, в то время как в высших парах может происходить и скольжение и качение.
Как правило, сопротивление скольжению больше, чем сопротивление перекатыванию одной поверхности относительно другой, т.е. потери на трение в высшей паре (если использовать только качение) меньше по сравнению с низшей парой (поэтому для увеличения коэффициента полезного действия вместо подшипников скольжения обычно ставят подшипники качения).
Кинематические пары, изображенные на рисунке 2б и 2в, являются высшими, а пара на рисунке 2г – низшая кинематическая пара;
3) по траектории движения точек, принадлежащих звеньям, составляющим кинематическую пару. По этому признаку выделяют пространственные и плоские кинематические пары.
В плоской кинематической паре все точки движутся в одной или в параллельных плоскостях, а траектории их движения представляют собой плоские кривые. В пространственных парах точки движутся в различных плоскостях и имеют траектории в виде пространственных кривых.
Значительное число механизмов, применяемых на практике, являются плоскими механизмами (по классификации И.И. Артоболевского – механизмами третьего семейства), поэтому необходимо более подробно рассмотреть плоские кинематические пары.
Свободное звено, помещенное в плоскость, имеет три степени свободы (поступательные движения вдоль осей координат и вращательное вокруг оси, перпендикулярной данной плоскости). Таким образом, размещение звена в плоскости отнимает у него три степени свободы (накладывает три связи). Но соединение данного звена с другим в кинематическую пару накладывает на относительное движение еще связи (минимальное число – 1). В результате на плоскости могут существовать только кинематические пары, имеющие две или одну степень свободы в относительном движении.
По общей классификации это пары четвертого и пятого классов. Простейшие пары пятого класса обеспечивают только одно движение – вращательное или поступательное (вращательная кинематическая пара в технике называется шарниром, поступательную пару по аналогии с поступательно движущимся звеном иногда также называют ползуном).
Две степени свободы в относительном движении на плоскости обычно обеспечивают два соприкасающихся профиля (на кинематической схеме контакт в точке, в реальном механизме это возможно линия, которая проецируется в точку). Таким образом, плоские кинематические пары пятого класса (шарниры и ползуны) одновременно являются низшими парами, а кинематические пары четвертого класса – высшими парами.
На рисунке 3 показано схематическое изображение плоских кинематических пар.
4) по характеру замыкания звеньев, соединенных в кинематическую пару. Существует два вида кинематических пар, отличающихся друг от друга по этому признаку. Кинематические пары с геометрическим замыканием и кинематические пары с силовым замыканием.
В парах с геометрическим замыканием конфигурация звеньев препятствует их разъединению в процессе работы. Например, присоединение шатуна к коленчатому валу при помощи шатунной крышки, или любые другие шарниры (дверь с косяком, окно с оконной рамой и т.д.).
В парах с силовым замыканием контакт звеньев в процессе работы обеспечивается постоянно действующей силой. На рисунке 2 все кинематические пары являются парами с силовым замыканием, причем в качестве замыкающей силы выступает вес. Если веса недостаточно, то обычно для создания прижимающего усилия применяют различные упругие элементы (чаще всего пружины).
Уважаемые студенты!
На нашем сайте можно получить помощь по техническим и другим предметам:
✔ Решение задач и контрольных
✔ Выполнение учебных работ
✔ Помощь на экзаменах
Кинематическая пара
Полезное
Смотреть что такое «Кинематическая пара» в других словарях:
КИНЕМАТИЧЕСКАЯ ПАРА — соединение 2 звеньев механизма, допускающее их относительное движение. Кинематическая пара, в которой звенья соприкасаются по поверхности, называется низшей (напр., вращательная шарнир, поступательная ползун и направляющая). Кинематическая пара,… … Большой Энциклопедический словарь
кинематическая пара — пара Соединение двух соприкасающихся звеньев, пускающее их относительное движение. [Сборник рекомендуемых терминов. Выпуск 99. Теория механизмов и машин. Академия наук СССР. Комитет научно технической терминологии. 1984 г.] Тематики теория… … Справочник технического переводчика
кинематическая пара — кинематическая пара; пара Соединение двух соприкасающихся звеньев, допускающее из относительное движение … Политехнический терминологический толковый словарь
кинематическая пара — соединение 2 звеньев механизма, допускающее их относительное движение. Кинематическая пара, в которой звенья соприкасаются по поверхности, называется низшей (например, вращательная шарнир, поступательная ползун и направляющая). Кинематическая… … Энциклопедический словарь
Кинематическая пара — … Википедия
кинематическая пара — kinematinė pora statusas T sritis fizika atitikmenys: angl. kinematic pair vok. kinematisches Elementenpaar, n rus. кинематическая пара, f pranc. paire cinématique, f … Fizikos terminų žodynas
КИНЕМАТИЧЕСКАЯ ПАРА — соединение двух соприкасающихся звеньев, допускающее их относит. движение. Поверхности, линии, точки, к рыми звено может соприкасаться с др. звеном, наз. элементами звена. К. п. делят на низшие (соприкосновение поверхностями) и высшие… … Большой энциклопедический политехнический словарь
кинематическая пара — kinematic pair Соединение двух твердых тел механизма, допускающее их заданное относительное движение. Шифр IFToMM: 1.2.3 Раздел: ОБЩИЕ ПОНЯТИЯ ТЕОРИИ МЕХАНИЗМОВ И МАШИН … Теория механизмов и машин
пара — кинематическая пара; пара Соединение двух соприкасающихся звеньев, допускающее из относительное движение. пара сил; пара Система двух параллельных сил, равных по модулю и направленных в противоположные стороны … Политехнический терминологический толковый словарь
высшая пара — Кинематическая пара, в которой требуемое относительное движение звеньев может быть получено только соприкасанием её элементов по линиям и в точках … Политехнический терминологический толковый словарь
Кинематические пары и их классификация
Кинематическая пара — это соединение двух звеньев, обеспечивающее определённое относительное движение.
Для всех кинематических пар необходим постоянный контакт между их элементами, это достигается либо с помощью определённых усилий, либо приданием элементам определённой геометрической формы.
Кинематические пары в зависимости от числа условий связи, налагаемых на относительное движение ее звеньев, разделены на пять классов:

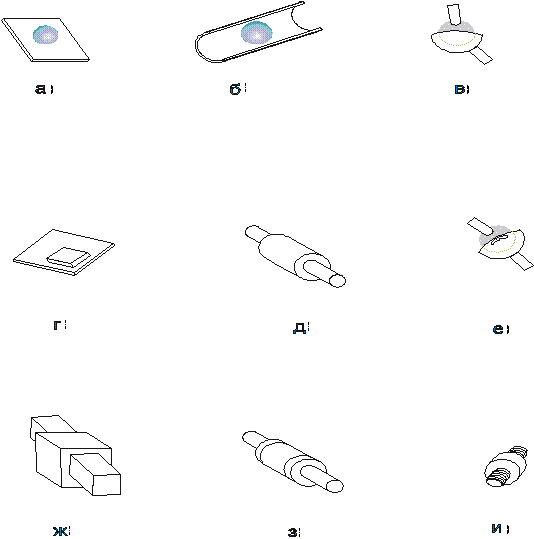

— пара I класса – (рис.1 а) пятиподвижная пара, имеет число степеней свободы звеньев, равное пяти и число условий связи, равное 1;
— пара II класса – (рис.1 б) четырехподвижная пара, число степеней свободы звена кинематической пары равно четырем, число условий связи равно 2;
— пара III класса – (рис.1 в, и, г)трехподвижная пара, число степеней свободы звена кинематической пары равно трем, число условий связи – 3;
— пара IV класса – (рис.1 д, и, е)двухподвижная пара, число степеней свободы звена равно 2, число условий связи – 4;
— пара V класса – (рис.1 ж, з. и)одноподвижная (вращательная пара), число степеней свободы звена равняется единице, число условий связи равно 5.
Кинематические пары делятся на пространственные и плоские. Пространственными кинематическими парами называется пара, точки звеньев которых в относительном движении описывают пространственные кривые. Плоскими кинематическими парами называются такие пары, точки звеньев которых в относительном движении перемещаются в параллельных плоскостях, т.е. их траектории являются плоскими кривыми. В современном машиностроении особенно широкое применение получили плоские механизмы, звенья которых входят в пары IV и V классов.
Кинематические пары различаются также по характеру соприкосновения звеньев. Если элементы кинематической пары таковы, что при каждом относительном положении звеньев они имеют соприкосновение по поверхности, то пару называют низшей. Если же касание происходит в отдельных точках или по линиям, то пару называют высшей.
При относительном движении звеньев, образующих низшую пару, поверхности их соприкосновения скользят друг по другу. Если же звенья образуют высшую пару, то их относительное движение может происходить как при скольжении элементов пары, так и без него – перекатыванием.
