Системы картирования урожайности
GPS Sensors
Global Positioning System (GPS) sensors
Caterpillar CEBIS system
Claas Yield-O-Meter system
Ag Leader and the AFS systems
AGCO’s European FieldStar system Massey Ferguson
Flow sensor from AFS system
Flow Sensor from Ag Leader system
Speed sensors

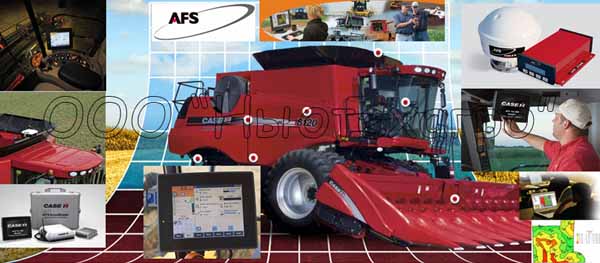

AFS system
Система картирования урожайности Insight
Оборудование для мониторинга урожайности устанавливается на комбайны и предназначено для определения урожайности на отдельных участках поля.
Комплект оборудования для мониторинга урожайности состоит из:
― контроллера Insight;
― датчика урожайности;
― датчика влажности;
― крепления к элеватору.
Для обработки данных может быть использовано программное обеспечение AgLeader SMS. Контроллер Insight предназначен для сбора обработки и отображения информации от различных датчиков и управления сельскохозяйственным агрегатом. Прибор состоит из жидкокристаллического сенсорного дисплея, слота для карт памяти и коммуникационных разъемов.

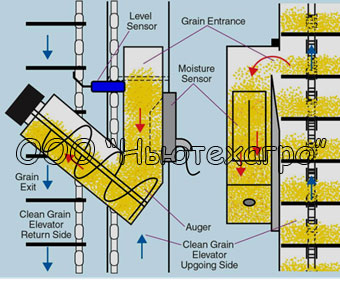

Данные от датчиков отображаются на дисплее и одновременно записываются на съемную карту памяти для последующего переноса информации на офисный компьютер. Датчик урожайности определяет количество материала, проходящего через транспортер комбайна. Датчик влажности определяет влажность материала.
Информация от датчиков объединяется с координатами от навигационной системы GPS, что позволяет создавать детальные карты урожайности отдельных участков поля.
Компоненты мониторов Ag Leader
Оборудование для картирования урожайности
Урожайность сельскохозяйственных культур на данном поле величина не однородная и зависит от многих факторов: наличия в почве влаги, питательных элементов, толщины гумусного горизонта, высоты расположения участка, освещенности и многих других.
При картировании урожайности поле рассматривается как совокупность элементарных участков. Определение урожайности производится на каждом элементарном участке поля с записью координат этих участков.
В настоящий момент существуют различные системы картирования урожайности: универсальные и выпускаемые производителями комбайнов (например CLAAS или John Deere, которая комплектует уборочную технику системой Green Star Harvest Doc)
Рис.3.1 Оборудование для картирования урожайности

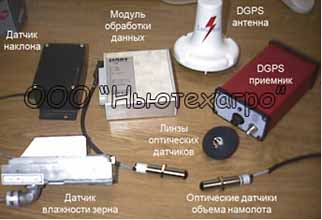

Оборудование может быть установлено практически на любой комбайн не старше 5 лет и включает в себя следующие компоненты: 1)приемник GPS (устанавливается на крыше кабины комбайна); 2)оптический датчик или магнитно-резонансный (для определения объемного количества зерна, устанавливается в зерновом элеваторе комбайна); 3) диэлектрический датчик влажности (устанавливается в тракте движения зерна или в специальном отводном канале); 4) датчик поперечных и продольных отклонений (устанавливается на передней оси комбайна); 5) электронно-вычислительный модуль определения урожайности (например Quantimeter); 6) бортовую информационную систему (например Cebis); 7) карту памяти (например PCMCIА совместимая флеш-карта); 8) калибратор; 9) программу картографирования (например AGRO-MAP).

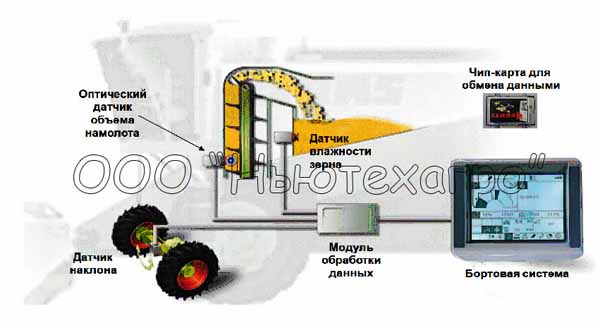

Рис.3.2 Система картирования урожайности CLAAS LEXION
1)GPS приемник; 2) Датчик влажности; 3) Оптический датчик; 4) Флэш карта; 5) Модуль определения урожайности; 6) Бортовая информационная система CEBIS; 7) Передняя ось; 8) Датчики продольных и поперечных отклонений.

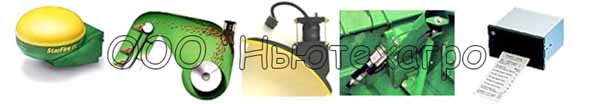

Рис.3.3 Оборудование для картирования урожайности
производства John Deere: а) GPS приемник; б) датчик влажности зерна; в) датчик потока зерна; г) зерновой тракт комбайна; д) бортовой принтер

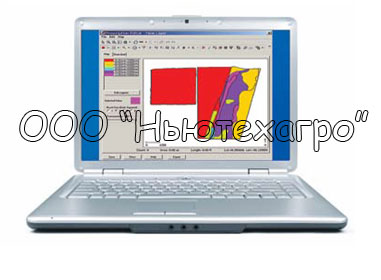

Рис.3.4 Карта урожайности, полученная при помощи оборудования комбайна CLAAS LEXION в программе AGRO-MAP Start
Принцип работы системы:
Работа системы картирования урожайности заключается в следующем:

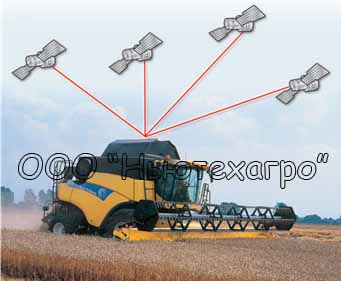

1. Приём сигналов GPS со спутников в реальном времени;
2. Связь показаний датчиков урожайности и влажности зерна с электронной картой;
3. Получение цифровой карты урожайности.
По карте урожайности поля возможно определить участки с низкой урожайностью из-за недостатка удобрений; зоны, имеющие уплотнение почвы; зоны с плохим дренажом; зоны, пораженные сорняком и паразитами.
Также карта урожайности позволяет определить в процентном и количественном соотношении участки с определенной урожайностью, среднее и текущее значение влажности зерна, производительность работы комбайна и многие другие параметры, касающиеся уборки урожая.
Полученная таким образом цифровая карта урожайности вместе с картой агрохимического обследования может быть использована для создания технологической карты дифференцированного внесения удобрений и средств химической защиты растений.
Дифференцированная обработка полей учитывает данные о том, какой участок поля принесет больший урожай, исходя из оптимизации затрат и извлечения максимальной прибыли. Возможно решение и противоположной задачи — снижение затрат в соответствии с потенциалом урожая на обеднённых участках поля, что повлияет на изменения в севообороте, конфигурации полей и выборе высеваемых культур.
1. Перечислите особенности системы.
2. Объясните принцип работы системы картирования урожайности.
3. Какие существуют в наше время системы картирования урожайности?
4. Что такое квантиметр?
5. Что входит в состав системы картирования урожайности комбайна CLAAS Lexion 540?
6. Что представляет собой бортовой компьютер?
7. Расскажите алгоритм подготовки флеш-карты к использованию с бортовым компьютером комбайна.
8. Расскажите алгоритм подготовки флеш-карты к использованию с программным обеспечением Agro-Map Start.
9. Перечислите виды карт, получаемых программой Agro-Map Start.
10. Расскажите о возможном дальнейшем использовании информации с карт, получаемых программой Agro-Map Start.
УКАЗАНИЯ ПО СОСТАВЛЕНИЮ ОТЧЕТА
В отчете необходимо представить общее устройство и принцип работы системы картирования, описать особенности управления комбайном с системой картирования и дать характеристику полученным картам.
Дата добавления: 2015-09-11 ; просмотров: 6 | Нарушение авторских прав
Квантиметр в комбайне что это
Картирование урожайности
Резюме:
! Для чего нужна карта урожайности и как она создается?
Применение карт урожайности в сельскохозяйственном производстве:

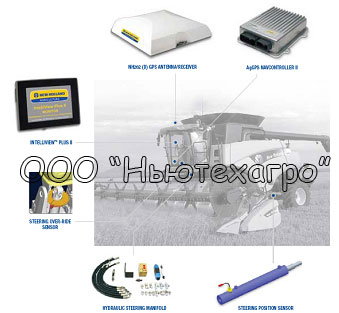

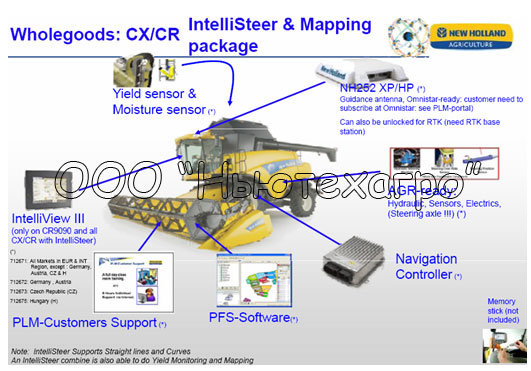

Системы картирования урожайности для Case NewHolland John Deere Claas AGCO
Состав системы картирования урожайности
Бортовой компонент Системы картирования урожайности ГРИНСТАРTM Харвест Док в составе:
Настольное программное обеспечение «JD ReportsMAP» на русском языке:
Как работает система картирования урожайности:
Приёмник сигналов GPS со спутниковой группировки в реальном времени привязывает показания датчиков урожайности к электронной карте. В результате получается цифровая карта урожайности, которая включает данные со всех комбайнов, оснащённых бортовым компонентом системы.
Как использовать карту урожайности:
Полученная цифровая карта урожайности вместе с картой агрохимического обследования используется для создания технологической карты дифференцированного внесения семян, удобрений и СЗР.
С учетом данных о том, какой участок поля принесет больший урожай, исходя из оптимизации затрат и извлечения максимальной прибыли принимается решение о дифференцированной обработке полей. Возможна постановка противоположной задачи — снижение затрат в соответствии с потенциалом урожая на обеднённых участках поля, включая принятие решений об изменениях севооборота, конфигурации полей и высеваемых культур.
Cистема картирования урожайности для комбайнов John Deere
Cистема картирования урожайности для комбайнов John Deere
Система картирования урожайности GreenStar Harvest Doc разработана специально для комбайнов John Deere. Система позволяет отслеживать изменения уровней влажности и урожайности на полях.
Система ГРИНСТАР Харвест Док позволяет идентифицировать неоднородность урожая на поле, нанести данные на электронную карту, выделив в отдельный слой, и использовать для точного внесения семян, удобрений и СЗР, а также учёта рабочего времени, полевых работ и электронного контроля и мониторинга выполнения сельскохозяйственных операций.
Известно, что урожайность на поле неоднородна. Теперь появился эффективный инструмент, с помощью которого можно легко идентифицировать эти неоднородности, нанести их на электронную карту, выделив в отдельный слой, и использовать для точного внесения семян, удобрений и СЗР, а также учёта рабочего времени, полевых работ и электронного контроля и мониторинга выполнения сельскохозяйственных операций.
Состав системы картирования урожайности
Бортовой компонент системы картирования урожайности ГРИНСТАР Харвест Док, в составе:
Настольное программное обеспечение «JD ReportsMAP» на русском языке:
Как работает система картирования урожайности
Приёмник сигналов GPS со спутниковой группировки в реальном времени привязывает показания датчиков урожайности к электронной карте. В результате получается цифровая карта урожайности, которая включает данные со всех комбайнов, оснащённых бортовым компонентом системы.
Как использовать карту урожайности:
Полученная цифровая карта урожайности вместе с картой агрохимического обследования используется для создания технологической карты дифференцированного внесения семян, удобрений и СЗР.
С учетом данных о том, какой участок поля принесет больший урожай, исходя из оптимизации затрат и извлечения максимальной прибыли принимается решение о дифференцированной обработке полей. Возможна постановка противоположной задачи — снижение затрат в соответствии с потенциалом урожая на обеднённых участках поля, включая принятие решений об изменениях севооборота, конфигурации полей и высеваемых культур.
Комбайны и жатки Claas: уязвимые места
Зерноуборочная техника Claas у аграриев давно пользуется уважением и высоким спросом благодаря органичному соединению таких факторов, как техническое совершенство, новейшие технологии обработки зерновой и растительной массы, высокая производительность, техническая надежность. Весомое «сделано в Германии» традиционно указывает на непререкаемый авторитет немецких машиностроителей. Но, к сожалению, идеального и вечного нет ничего в этом мире, поломкам и неисправностям подвержена даже надежная немецкая сельхозтехника.
Компания Claas на сегодня выпускает следующие серии зерноуборочных комбайнов:
Зерноуборочный комбайн Claas – это универсальная высокопроизводительная зерноуборочная машина, которая может применяться для уборки разнообразных зерновых, бобовых и масличных культур. Для укомплектования своих комбайнов и машин других производителей компания выпускает жатки:
Несомненно, каждая из выше названных моделей имеет свои характерные особенности и технически слабые места, известные специалистам и практикующим механизаторам. Их не так много, главным образом они связаны не столько с огрехами производителя, сколько со значительным количеством настроек, регулировок, правил и условий технического обслуживания очень сложных машин, требующих высокой квалификации эксплуатирующего и обслуживающего персонала. Именно в соблюдении сроков и качества необходимого технического обслуживания, применяемых технических масел и жидкостей, настроек и регулировок следует искать места основных возможных поломок каждой конкретной машины и агрегата Сlaas. Другими типичными местами концентрации технических неисправностей являются крутящиеся, трущиеся и движущиеся узлы и детали, подверженные естественной выработке.
Уязвимые места жаток Сlaas
Уязвимые места комбайнов Сlaas
Слабое место комбайна «Клаас» традиционное для практически всех его собратьев из семейства самоходных зерноуборочных машин. К нему относится часть узлов и механизмов тракта обработки зерновой и растительной массы, которые работают в условиях высокой запыленности, вибрационных и неравномерных механических нагрузок. Если двигатель, трансмиссия, тормозная и другие важнейшие системы базовой машины защищены от губительного абразивного воздействия пыли и перегрева герметичными масляными ваннами, многочисленными фильтрами, надежными уплотнениями, системой охлаждения, то о механизмах обмолота и обработки соломы такого сказать нельзя.
Уязвимыми местами самоходных зерноуборочных машин всей линейки «Клаас» можно считать:
Большинство характерных неисправностей зерноуборочной техники Сlaas так или иначе связаны не с инженерными просчетами их конструкторов, а с агрегатами, узлами и деталями, подверженными неизбежному естественному износу в процессе эксплуатации. В таких условиях обеспечить постоянную высокую производительность техники, длительный срок службы ее службы позволит своевременная поставка расходных и изнашиваемых материалов, деталей, ремонтных узлов и агрегатов, качественное «паспортное» техническое обслуживание и ремонт.
