Ремонт теплого пола при неисправности терморегулятора
Ваш теплый пол вдруг перестал греть или не включился сразу после укладки кафеля?

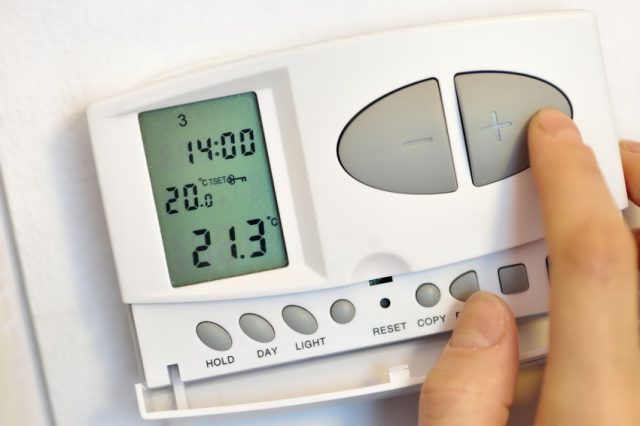

Терморегулятор теплого пола
Причин неисправностей теплого пола может быть всего две: терморегулятор, по какой-то причине не подает напряжение на нагревательный кабель и /или обрыв цепи нагревательного кабеля. В этой статье мы рассмотрим первую — не работает терморегулятор.
Терморегулятор.
Что такое терморегулятор и как он работает читайте здесь
Неисправность терморегулятора легко диагностировать. Обычно это может сделать любой, технически грамотный человек, умеющий пользоваться мультиметром.
Для диагностики терморегулятора, его нужно демонтировать.
Демонтаж терморегулятора теплого пола
ВАЖНО! Перед началом работ обязательно отключите питание терморегулятора, если он запитан через отдельный автомат или обесточьте всю квартиру, выключив входной рубильник или вывернув пробки.
Неисправность терморегулятора
Терморегулятор не включается, на лицевой панели не загорается контрольная лампа или не включается дисплей.
В данном случае, сначала необходимо проверить, есть-ли питание на подводящих клеммах. Для этого, при отключенном питании, демонтируют терморегулятор из монтажной коробки, не отключая провода. Затем, включив питание, нужно проверить наличие напряжения на подводящих клеммах терморегулятора. Подводящие клеммы обозначены буквами N (ноль) и L (линия/фаза). Напряжение проверяется или с помощью мультиметра(тестера) – между подводящими клеммами или с помощью отвертки-пробника – на клемме L и, на всякий случай, на клемме N. По правилам, к клемме N должен подходить голубой провод (провод с голубой полосой), а к клемме L – белый или красный(коричневый) провод. Если на подводящих проводах нет напряжения – проблема не в системе теплого пола, а в проводке или в распределительном щите. Если Ваша диагностика выявила, что фазовый провод подходит на клемму N терморегулятора, так называемую «перефазировку» — необходимо поменять местами подводящие провода, отключив, предварительно, напряжение. «Перефазировка» может привести к выходу терморегулятора из строя.
Если питание присутствует и правильно расключено по фазам, а контрольная лампа или дисплей на терморегуляторе не включается – значит вышел из строя терморегулятор. Такая неисправность в «полевых» условиях не исправляется, проще заменить весь терморегулятор. Если еще не вышел гарантийный срок на терморегулятор, Вам должны поменять его по гарантии.
Терморегулятор включается, но не выходит в рабочий режим, на лицевой панели горит только зеленая лампочка или дисплей включается, но не высвечивается значок нагрева пола.
В данном случае, первичная проверка состоит в задании большей температуры, выкрутив колесико терморегулятора в сторону увеличения или выставив на дисплее температуру, заведомо превышающую текущую температуру в помещении (30-350). Если, в данном случае, терморегулятор не выйдет в рабочий режим, наверняка, потребуется замена терморегулятора.
При включении терморегулятора, красная лампочка на панели сразу меняет цвет на зеленый или моргает красным цветом, на дисплее высвечивается надпись о неисправности датчика температуры.
Вышел из строя датчик температуры. Заменить его вполне возможно самостоятельно, при условии изначально грамотного монтажа термодатчика в гофротрубку, выходящую в распределительную коробку. Для этого нужно, предварительно отключив питание, демонтировать терморегулятор, отключить провода термодатчика (как правило, это самые тонкие провода) подключенные к соответствующим клеммам на задней панели. Клеммы обозначаются словом «датчик» или «sensor» и могут располагаться отдельно от основной клеммной колодки. После отключения датчика можно проверить его сопротивление. Сопротивление термодатчиков разных производителей разное и находится в пределах 5-15 КОм (КилоОм). Электрическое сопротивление Вашего датчика указано в паспорте на терморегулятор. Следует иметь в виду, что некоторые бытовые тестеры не могут измерить электрическое сопротивление более 2 КОм.
Если сопротивление термодатчика соответствует паспортному, возможен плохой контакт в клеммах. Для проверки можно еще раз тщательно присоединить провода датчика к соответствующим клеммам. Терморегулятор должен заработать. Если этого не произошло – терморегулятор подлежит проверке в сервисном центре.
Если сопротивление датчика отличается от паспортного более чем на 20 % — термодатчик подлежит замене.
Так как датчик уже отключен от терморегулятора, Вам остается только вытянуть его из гофротрубки и заменить на новый. Новый датчик должен быть помещен в гофротрубку на ту же длину, на которую туда заходил прежний. Обращаю Ваше внимание на то, что термодатчик есть принадлежность терморегулятора, а не теплого пола и номинальное сопротивление датчиков разных производителей различается и датчики одного производителя могут не подходить к терморегулятору другого. Поэтому, при покупке отдельно термодатчика, обязательно уточните наименование Вашего терморегулятора и фирму-производителя.
Если по каким-то причинам, Вам не удалось самостоятельно заменить вышедший из строя термодатчик, наш мастер сделает это быстро и аккуратно или подскажет другие пути решения проблемы.
Терморегулятор выходит в рабочий режим, на лицевой панели горит красная лампочка или высвечивается значок нагрева на дисплее, а пол не нагревается.
В данном случае, скорее всего, произошел обрыв нагревательной жилы кабеля теплого пола. Разобраться в причинах вам поможет статья Почему не работает теплый пол?
Диагностировать обрыв можно следующим способом. От, предварительно обесточенного, терморегулятора отсоединяют провода, ведущие к системе теплого пола, и замеряют электрическое сопротивление между ними. Сопротивление должно соответствовать величине, указанной в паспорте на Ваш теплый пол. Если сопротивление стремиться к бесконечности и/или измеряется МегаОмами, к сожалению, у Вашего теплого пола действительно произошел обрыв нагревательной жилы. Наш мастер произведет ремонт обрыва, используя специальный инструмент и приспособления.
Если у Вас нет времени или возможности для изучения причин неисправности, просто позвоните по телефону 958-81-66 — мастер по ремонту теплого пола, Юрий Игоревич (СПб)
Возможные неисправности терморегулятора
Внезапно теплый пол перестал греть или не включился после укладки плитки. Что же делать? Причин то в общем то всего две: терморегулятор не выдает напряжение на кабель либо где то обрыв цепи теплого пола.
Если Вы не Нижнем Новгороде можно подобрать новый терморегулятор через наш сайт на ОЗОНЕ ПОДОБРАТЬ
Терморегулятор в общем то диагностировать не сложно. Необходим тестер, мультиметр. Сначала демонтируем регулятор. Очень ВАЖНО. Обязательно отключите питание терморегулятора, скорее всего он подключен к автомату. Отключите его. Или выверните пробки во всей квартире.
Что мы Вам можем предложить
Неисправности терморегулятора
Терморегулятор включился. Но в рабочий режим все равно не вышел. На передней панели горит зеленый светодиодик, дисплей включился, но значок нагрева не загорается. Попробуйте поставить большую температуру теплого пола. Покрутите колесико по часовой стрелке. Или выставите на дисплее температуру, превышающую температуру в помещении (градусов 30 – 35). Если не помогло, похоже нужно будет менять терморегулятор.
Если Вы не Нижнем Новгороде можно подобрать новый терморегулятор через наш сайт на ОЗОНЕ ПОДОБРАТЬ
Вы включили терморегулятор теплого пола, зеленая лампочка сразу переключается на красный и обратно никак, либо на дисплее появилась надпись о неисправности датчика пола. В этом случае похоже вышел из строя датчик температуры. Заменить его можно и самостоятельно, если изначально был сделан правильный монтаж термодатчика в гофротрубку. Необходимо отключить питание. Снять терморегулятор. Открутить провода датчика (обычно они обозначены символами NTC, самые тонкие из подходящих проводов). Попробуйте проверить его сопротивление. У DEVI оно равно 15 кОм при +25 градусах. У других регуляторов оно указано в паспорте на терморегулятор. Если сопротивление соответствует, посмотрите на контакт в клеммах. Возможно он плохой. Включите снова терморегулятор. Может заработать. Если этого не произошло обращайтесь к нам в сервисный центр.
Что делать и как определить, что не работает терморегулятор?
Бывает такое, что радиатор, теплый пол или котел резко перестают справляться со своими обязанностями. Чаще всего виной становятся терморегуляторы. Чтобы победить проблему, ее надо правильно выявить и знать, как бороться дальше. Тогда вам не страшно нежелание техники включаться или ее способность греть слишком сильно или чрезмерно слабо.
Если котел работает на полную мощность или теплый пол не дает необходимой температуры, следует проверить правильность работы терморегулятора. Но в каждом случае — свой подход.
Как выявить поломку терморегулятора для теплого пола
В процессе эксплуатации или после монтажа (так бывает) терморегулятор для теплого пола не работает.
Причин на это может быть несколько. И лежат они в неисправности элементов:
Термодатчика. Этот элемент очень легко заменяется. Но чтобы он работал максимально долго и правильно, его следует монтировать внутрь гофрированной трубки под указанным в инструкции от производителя углом.
Кабеля. Его выход из строя возможен только по причине неправильного монтажа. Особенно в районе соединительной муфты.
Чтобы выявить дисфункцию термостата для теплого пола, следует:
Использовать «подручные средства». Такие как лампочка. Для этого к сети подключают терморегулятор для теплого пола. Фазный провод соединяют с клеммой L, а нулевой — к N. Прибор включают, а рычажком устанавливают максимальный температурный режим. Проверка происходит весьма быстро если термостат исправен — лампочка будет гореть.
Применять специальный прибор — мультиметр. Он позволяет проверить, с помощью щупов, напряжение, поступающие к термостату. Оно должно быть стационарным, в 220В. Для этого с помощью прибора замеряется сопротивление кабеля и делится на 220. Так получают значение напряжения в электросети. Если мощность обогревательной системы будет больше указанной в паспорте прибора, такой показатель указывает на изоляционные повреждения.
Важно! Если вы не знаете, где документы, ориентируйтесь на среднюю мощность. Она равна 150 Вт/м2.
Как выявить поломку терморегулятора для котла
Учитывая, что терморегулятор для котла используется с целью контроля за режимом температуры в отапливаемых помещениях, этот прибор очень важен. С его помощью доступно установить режимы работы согласно со временем суток. А специальные датчики, установленные подальше от отопительных приборов, снимают показания температуры воздуха в помещении и «передают их» на прибор.
Обычно проявлением, что не работает терморегулятор для котла, является одно действие — агрегат совершенно не функционирует. Если он включен в сеть и не выбило автомат, значит в термостате — обрыв цепи. Это минимальная поломка, которая могла возникнуть и с которой вы можете справиться сами. В этом случае, надо еще обратить внимание на комнатный датчик. При его дисфункции, следует:
В остальных случаях — необходимо вызывать специалиста. Так как системы современных датчиков — сложные, с элементами климат-контроля и тут должен работать профессионал. Он точно справится с проводными и беспроводными терморегуляторами.
Как выявить поломку терморегулятора для радиатора
Чтобы регулировать потребление тепла, увеличить или уменьшить его, на радиатор следует установить терморегулятор. Но когда он есть и вы привыкли его использовать, иногда возникают вопросы с его функциональностью. Что делать в данном случае?
Задача регулятора для радиатора состоит в поддержании необходимой, комфортной температуры в помещении. Устройство устанавливается на подаче тепла и меняет проток теплоносителя, в зависимости от того, какая у него потребность в тепле.
Но если терморегулятор для радиатора вышел из строя, следует определить — сломалась ли головка или шток термоклапана? В этом случае действия просты: надо снять головку (на схеме в инструкции указано ее расположение) и нажать шток клапана. Если «ответная реакция» пружинистая, значит, головка сломалась и требует замены.
Если же сломался клапан терморегулятора, до прихода специалиста можно обойтись следующими действиями: снять термостатический элемент, подвигать в разные стороны шток и оставить на некоторое время. Если радиатор и в данном случае не начал прогреваться нормально, тогда придется полностью заменять клапан термостата.
Не пугайтесь при дисфункции терморегулятора — часто самые простые действия помогут исправить ситуацию. Если же сами не справляетесь — вызывайте мастера.
Что делать, если не греет теплый пол
Теплый пол не греет — выясняем причины и устраняем проблему
Теплый пол используется для подогрева напольного покрытия. Вопреки распространённому мнению о том, что теплыми полами можно отапливать помещение, это не так. В то же время, работая вместе с радиаторами отопления, теплые полы могут отдавать своё тепло и внутрь комнаты.
Рассмотрим с сайтом remstroisovet.ru основные причины, из-за которых теплый пол может не греть, и что в данном случае следует предпринять для устранения проблемы.
Если не греет электрический теплый пол
Если такая проблема появилась с электрическими теплыми полами, и они перестали греть, то, причин этому, может быть несколько:
Рассмотрим, что можно сделать, в данном случае, чтобы «оживить» теплый пол, и он начал греть. В том случае, если электрический теплый пол перестал включаться, то искать проблему нужно в терморегуляторе. Сначала необходимо извлечь терморегулятор из монтажной коробки, а затем посмотреть, все ли провода подключены к его клеммам.
Как проверить терморегулятор теплого пола
Если есть под рукой мультиметр, то проверьте, поступает ли на терморегулятор теплого пола напряжение. Проверить напряжение можно также и обычной индикаторной отвёрткой, но лучше, всё-таки, использовать мультиметр, так как фаза может и быть, а вот ноль отсутствовать.
В некоторых терморегуляторах очень важно соблюдать полярность подключения: L — это фаза, а N — ноль. Также необходимо проверить и все остальные клеммы, к которым идут провода, они должны быть надёжно обтянуты.
Если питание к терморегулятору подходит, а проблем с клеммами нет, то, возможно, вышел из строя датчик температуры теплых полов. Поэтому, прежде чем нести терморегулятор в ремонт или покупать новый, обязательно убедитесь в работоспособности температурного датчика.
Чтобы проверить и сам терморегулятор, и датчик температуры, не разбирая теплых полов, достаточно подключить к ним обычную лампочку. Для этого к клеммам подключения кабеля теплых полов, подсоедините контакты от лампочки, а затем включите терморегулятор. Если после изменения температуры на терморегуляторе, раздастся щелчок и лампа загорится, то, терморегулятор исправен.
Как проверить датчик температуры теплых полов
Для того чтобы проверить работоспособность датчика температуры теплых полов, потребуется строительный фен, а также знать, где именно расположен датчик. Не выключая лампу, возьмите строительный фен и нагрейте тот участок теплого пола, где расположен температурный датчик.
При повышении температуры пола, датчик должен подать команду терморегулятору, и тот, выключит лампу.
Если именно так и произошло, то, скорее всего, повреждены нагревательные элементы теплых полов. Часто именно так и происходит по причине вмешательства со стороны третьих лиц или же из-за срока давности. Нередко после пяти лет эксплуатации теплого электрического пола, отваливается провод датчика температуры, или возникают другие, не менее серьёзные проблемы.
Что делать, если не греет водяной теплый пол
В случае с водяными теплыми полами, частой причиной, из-за которой они могут не греть, является завоздушивание. При возникновении данной проблемы достаточно развоздушить теплый пол, и он тут же начнёт нормально греть.
Для развоздушивания теплых полов, на коллекторе имеются специальные развоздушиватели. Обратите внимание, что колпачок, сверху, на их корпусе, должен быть практически полностью откручен. Если это не так, то воздух просто не выходит из труб, и теплые полы не греют по причине этого.
Кроме того, следует убедиться в работоспособном состоянии циркуляционного насоса. Для этого возьмите плоскую отвёртку и выкрутите болт, расположенный на корпусе насоса.
При поступлении питания, крыльчатка насоса должна вращаться, а из отверстия проступать небольшое количество воды. Если из насоса брызжет тонкая струя, то это указывает на то, что работа насоса нарушена, и возможно, придётся осуществлять его ремонт в дальнейшем.
Не стоит забывать и об автоматике, если на коллекторе теплых полов установлены термоголовки или другие регулирующие устройства. Возможно, также как и в случае с электрическими полами, вышел из строя датчик температуры, и контура теплого пола, оказались вследствие этого, автоматически перекрытыми.
Почему не греет или плохо, слабо греет теплый пол — устранение причин своими руками.
Не редко случается, что исправно проработав один, два сезона электрический теплый пол внезапно перестает греть. Если он у вас выполнял роль дополнительного отопления, то с этим еще можно как-то повременить.
Вызвать специалиста, дождаться ремонтных работ. А вот когда, это единственный и основной источник отопления в доме, можно ли найти причину поломки своими руками и устранить ее самостоятельно?
Если теплый пол у вас все же греет, но плохо, слишком часто выключается, так и не набрав нужной температуры, проблема изначально может заключаться в неправильном расположении температурного датчика.
Получается, что еще на стадии монтажа, вы его разместили слишком близко к греющему кабелю. Либо он сместился в момент укладки напольного покрытия.
Когда датчик согласно инструкции заложен в гофре, можно попытаться решить проблему, втолкнув или вытащив его из гофротрубки на 5см.
Еще слабый прогрев может быть вызван пониженным напряжением в сети у вас в квартире. Вольтметром сделайте замеры.
Какое напряжение по ГОСТу должно быть у вас в доме читайте в статье ”Что такое реле напряжения и всегда ли оно нужно в квартире”.
Когда электрический теплый пол вообще не включается, поиск неисправности нужно начинать с терморегулятора. Для начала вытащите его из посадочного места, чтобы были видны все клеммы.
Если у вас электронный тип, при его демонтаже никогда не надавливайте пальцами на экран, иначе он может треснуть.
Первым делом мультиметром проверьте, а приходит ли на терморегулятор вообще 220В? Может быть дело и не в полу, а все проблемы в питающем кабеле.
Используйте именно мультиметр или вольтметр, а не простой индикатор, который показывает просто наличие фазы. Фаза то может и приходить, а вот ноля не будет – отсюда и не работоспособность всей системы.
На большинстве термостатов все клеммы производители подписывают и маркируют:
В определенных моделях рекомендуется строго соблюдать “полярность” и не путать ноль с фазой. Почему?
Для этого достаточно разобрать регулятор и тогда вы увидите, что ноль напрямую через дорожку подается на греющий кабель. Фаза же разрывается через реле. Например, именно так сделано в модели RTC 70.26.
То есть, если вы перепутаете ”полярность”, то фаза всегда будет дежурить у вас на теплом полу. Даже, когда встроенный выключатель отключен! Будьте внимательны.
Конечно может быть и другое обозначение клемм:
Если напряжение на клеммах питания есть и оно в норме, то обязательно перепроверьте надежность контактов в остальных зажимах.
Бывает такое, что со временем контакт ослабляется и тонкий проводок просто выпадает и перестает контачить. В итоге программное обеспечение теплого пола выдает это как ошибку – ”Авария. Обрыв датчика теплого пола.”
Вроде бы, коснулись терморегулятора или включили-выключили общий автомат и все заработало. Начинаете искать проблему где-то глубоко, а она на поверхности – плохой контакт в клеммной колодке.
Когда проблем с контактами нет, нужно проверить работоспособность самого регулятора и датчика. Как это сделать, не ломая пол?
Для этого на те клеммы, куда подключается кабель теплого пола, подсоедините обычную лампочку с патроном. Подаете напряжение и начинаете выкручивать регулятор изменяя температуру.
При исправности прибора и достижении определенной (комнатной или ниже) температуры, произойдет щелчок и лампочка загорится.
Затем берете обычный фен и начинаете прогревать то место пола, где установлен температурный датчик.
Если он действительно исправный, то через пару минут (зависит от толщины стяжки), датчик должен сработать и лампочка отключится. Это означает, что причина скорее всего в повреждении самого греющего кабеля и контролирующая аппаратура здесь не причем.
Но иногда повреждаются и сами приборы. Если при включении теплых полов индикатор начинает моргать и тухнет, после чего кабель естественно не греет, то возможно у вас в схеме ”пересох” конденсатор.
Такое часто происходит при длительной эксплуатации теплого пола от 5 лет и более. Когда моргает зеленый светодиод, то это может свидетельствовать об обрыве датчика.
Встречается и обратная ситуация. Пол прогревается, а терморегулятор не выключается. То есть, постоянно горит красный индикатор. Как проверить, что не исправно?
Отсоединяете от клемм провода терморезистора и мультиметром замеряете его сопротивление, сравнивая с паспортными данными. Причем характеристики у разных производителей могут существенно отличаться. Начиная от 6кОм и заканчивая 100кОм и более.
Если получилось очень высокое или бесконечное сопротивление – то датчик не исправен. Терморегулятор думает, что пол холодный и соответственно греет его до максимума. То же самое происходит и при обрыве проводов идущих до датчика.
Никаких предохранителей в терморегуляторах обычно не ставится, не ищите их внутри. Фактически функцию предохранителя в системах электрических теплых полов, должен выполнять автоматический выключатель + УЗО или дифф.автомат у вас в щитке.
В некоторых моделях регуляторов (например RTC 70), стоит встроенный выключатель. Им можно вручную, не бегая к электрощитку, отключить теплые полы.
Многие ошибочно думают, что именно через него проходит весь ток на греющий кабель. Это не так. Этот переключатель отвечает только за подачу питания на плату, отсюда и такой его малый рабочий ток – 6А.
Электронные модели в отличие от механических, сами должны помогать пользователям в определении неисправностей. Например, при поломке датчика температуры, у них на экране должны будут высвечиваться не типичные значения или ошибка E5.
Чтобы дальше продолжать пользоваться теплыми полами, несмотря на неисправность, некоторые модели это позволяют, необходимо проделать следующее:
Некоторые модели это делают автоматически, в других видах нужно зажать кнопки вверх-вниз одновременно.
- перебирая кнопками вверх-вниз можно подобрать комфортную температуру согласно программы
В механических марках, например DeviReg 130, такой способ тоже применим. Вытаскиваете провода от датчика и выкручиваете регулировочное колесико между положениями 3-4.
В этом режиме можно будет добиться оптимальной комфортной температуры теплых полов. Правда, включены они у вас будут постоянно.
А если явного обрыва нет, а мультиметр даже показывает какие-то значения, как узнать, что терморезистор неисправен? Нужно сравнить его паспортные данные с теми, что определяются фактически при замерах.
Например, заводские данные термостата – 15кОм при t=25С.
А вот, что показывает тестер при замерах:
Здесь конечно нужно учитывать температурный коэффициент. Если он негативный, то при повышении t от 25С сопротивление будет падать. При более низкой температуре, сопротивление увеличивается.
То есть, будет выше 15кОм. Вот результат замера такого же исправного датчика при t уже 20С:
С качественными терморегуляторами, температурными датчиками и другими комплектующими ведущих фирм, а также с текущими ценами по теплым полам на сегодняшний день, можно ознакомиться здесь.
Если вы проверили датчик, терморегулятор, все контакты и замечаний по их работе нет, а пол по-прежнему не греет, то остается искать повреждение в самом греющем кабеле.
Явное короткое замыкание диагностировать можно простым мультиметром. А вот чтобы установить его точное место, без специальных дорогостоящих приборов, увы не обойтись.
В начале диагностики тестером проверяете сопротивление между жил кабеля. Оно должно быть в пределах заводских данных – от 11 до 700 Ом, в зависимости от длины.
Поэтому всегда сохраняйте паспортную документацию на теплые полы. Вклеивайте туда шильдики с кабельной продукции, записывайте показания изначальных сопротивления изоляции и сопротивления жил.
Потом при возникновении проблем, легко можно будет определить, что за кабель уложен, его длину, заводское сопротивление. Также не мешает сделать фотографию или зарисовку зон укладки.
Если короткого замыкания между жил нет, значит дело в плохой изоляции, идем дальше. Проверяете сопротивление, опять же пока тестером, между жилой и экраном.
Здесь показания должны стремиться к бесконечности – или отображается единичка с левой стороны на экране токоизмерительных клещей. При нулевых показаниях все понятно – жила где-то явно замкнута на экран.
А вот если мультиметр показывает сопротивление в несколько сотен Ом или даже кОм, тогда подключаете мегаомметр на 2500В и подаете повышенное напряжение между оплеткой и нагревательной жилой.
И вот если у вас при этом сопротивление изоляции будет падать до ноля, то это и говорит, что кабель пробит и нужно искать место повреждения.
Причем при меньшем напряжении в 500В или 1000В этого можно и не узнать.
Для новых нагревательных кабелей от качественных производителей (Devi, Veria и др.) сопротивление должно быть не ниже 1 ГОм при напряжении 2,5кВ.
Например, нагревательные маты производители на заводе проверяют напряжением 3кВ с погружением в воду.
Чтобы найти точное место неисправности, нужно иметь специализированные приборы представляющие из себя:
