Как сделать надежную стойку под точило
Материалы и инструменты, которые использовал автор:
Список материалов:
— квадратная труба большого диаметра;
— арматура;
— толстая листовая сталь;
— гайки и шайбы;
— составляющие для бетона.
Процесс изготовления самоделки:
Шаг первый. Демонтаж старой рамы
Автор демонтировал старую раму, из стены торчало две трубы, их нужно убрать. В итоге образовалось два отверстия, автор хорошо их смочил водой и заштукатурил бетоном.
Когда все было готово, автор прямо на полу замешал бетон со щебнем и залил в яму с установленной рамой. Затем можно открутить плиту и хорошо подштукатурить бетонную стяжку сверху.
Шаг третий. Собираем стойку
В качестве стойки понадобится квадратная труба большого диаметра, к обоим ее концам привариваем стальные плиты. К одной плите будет прикручиваться точильный станок, ну а другая плита будет прикручиваться к полу.
Шаг четвертый. Покраска, сборка и испытания
Красим стойку и прикручиваем к полу гайками. Конечно, гайки лучше использовать со стопорными кольцами, чтобы они не открутили от вибрации.
Устанавливаем на стойку точило, в удобном месте располагаем выключатель.
Самоделка готова, теперь точило надежно закреплено и работать на нем одно удовольствие.
На этом проект завершен, надеюсь, вам самоделка понравилась, и вы нашли для себя полезные мысли. Удачи и творческих вдохновений, если решите повторить подобное. Не забывайте делиться с нами своими идеями и самоделками!
Функциональная настенная полка для электроточила
У многих в мастерской имеется электроточило, которое занимает свое почетное место на верстаке. Однако такое расположение станка не всегда удобно, да еще и вибрация в момент его выключения постоянно мешает.
В данном обзоре автор делится с нами идеей, как решить эту проблему. Будем делать функциональную настенную полку для заточного станка. Вполне годное решение.
Для изготовления полки нам понадобятся: отрезки профильной трубы, листовой металл, мебельные направляющие и некоторые другие материалы.
Рекомендуем также прочитать статью-обзор: как своими руками сделать удобный кронштейн для телевизора из обрезков фанеры.
Первым делом от прямоугольной профильной трубы 30х20 мм автор отрезает заготовки нужной длины. Потом из них необходимо будет сварить основание. К нему привариваем две стойки.
Отрезаем четыре куска от квадратной профильной трубы 15х15 мм и привариваем их к основанию строго по одной линии.
Основные этапы работ
На следующем этапе к ранее приваренным стойкам автор приваривает по одному отрезку профтрубы. К ним дополнительно приваривается усиление в виде отрезка профиля, расположенного горизонтально.
Еще два усиления привариваем по бокам каркаса. После этого можно приваривать заглушки к торцам труб и зачистить сварные швы.
Далее необходимо будет сделать разметку, просверлить отверстия и прикрутить к каркасу мебельные телескопические направляющие.
Теперь приступаем к изготовлению навесных элементов. Сначала автор сваривает прямоугольную рамку из профтрубы, и приваривает к ней лист металла.
Потом из кусков стального листа толщиной 2 мм свариваем ящик. Из металлического листа толщиной 1,2 мм автор вырезает заднюю стенку и верхнюю полку, и приваривает их к каркасу. К полке привариваем кусок полосы, чтобы получился бортик.
Столешницу, на котором будет стоять электроточило, изготавливаем из листового металла толщиной 4 мм. В ней нужно просверлить отверстия для крепления станка.
Красим нашу конструкцию и потом крепим ее к стене. Подробный процесс изготовления смотрите на видео ниже. Обзор создан на основе видеоролика с YouTube канала TeraFox.
Держатели для инструмента
Найдено 124 товара
Категория
Упаковкой выгоднее!
Цена за упаковку 6 шт.: 4 386 р.
Цена за ед. товара: 731 р. 829 р.
Упаковкой выгоднее!
Цена за упаковку 4 шт.: 992 р.
Цена за ед. товара: 248 р. 281 р.
Упаковкой выгоднее!
Цена за упаковку 4 шт.: 1 336 р.
Цена за ед. товара: 334 р. 379 р.
Упаковкой выгоднее!
Цена за упаковку 4 шт.: 1 976 р.
Цена за ед. товара: 494 р. 559 р.
Упаковкой выгоднее!
Цена за упаковку 4 шт.: 1 328 р.
Цена за ед. товара: 332 р. 377 р.
Упаковкой выгоднее!
Цена за упаковку 4 шт.: 992 р.
Цена за ед. товара: 248 р. 281 р.
Упаковкой выгоднее!
Цена за упаковку 4 шт.: 1 040 р.
Цена за ед. товара: 260 р. 295 р.
Упаковкой выгоднее!
Цена за упаковку 4 шт.: 1 124 р.
Цена за ед. товара: 281 р. 318 р.
Упаковкой выгоднее!
Цена за упаковку 4 шт.: 1 348 р.
Цена за ед. товара: 337 р. 382 р.
Упаковкой выгоднее!
Цена за упаковку 4 шт.: 1 124 р.
Цена за ед. товара: 281 р. 318 р.
Упаковкой выгоднее!
Цена за упаковку 4 шт.: 1 040 р.
Цена за ед. товара: 260 р. 295 р.
Упаковкой выгоднее!
Цена за упаковку 4 шт.: 976 р.
Цена за ед. товара: 244 р. 277 р.
Упаковкой выгоднее!
Цена за упаковку 4 шт.: 1 744 р.
Цена за ед. товара: 436 р. 494 р.
Упаковкой выгоднее!
Цена за упаковку 4 шт.: 1 744 р.
Цена за ед. товара: 436 р. 494 р.
Упаковкой выгоднее!
Цена за упаковку 4 шт.: 552 р.
Цена за ед. товара: 138 р. 159 р.
Упаковкой выгоднее!
Цена за упаковку 4 шт.: 2 284 р.
Цена за ед. товара: 571 р. 648 р.
Настенная перфопанель – это удобный способ хранения инструмента дома и в мастерской. Подобрав для нее необходимые комплектующие, вы сможете создать свою оптимальную систему хранения. Когда все приспособления на своих местах, их легче находить, и они не теряются. А еще на рабочем месте всегда будет порядок!
С помощью чего организовать настенное хранение
При выборе комплектующих ориентируйтесь на размеры перфопанели и количество инструмента, который вы планируете на ней хранить. Вы можете купить один или два держателя, а потом приобрести дополнительные элементы. Уже представляете свою идеальную систему хранения? Тогда изучите наш каталог – у нас большой выбор!

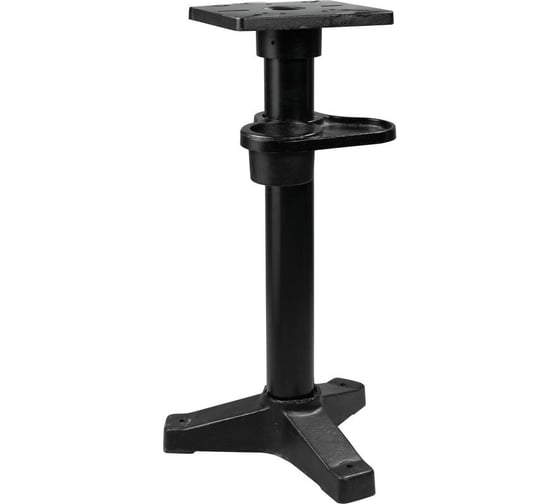

Подставка универсальная для точил Jet 577172
Спишите до 3960 р. бонусами Начислим 99 бонусов
Подставка Jet 577172 предназначена для установки и закрепления на ней заточных станков. А также для удобной и качественной работы оператора.
Технические характеристики подставки для заточных станков JET 577172
Информация об упаковке
Документация
Сервисное обслуживание
Поможем решить любую проблему с товаром
Устраним любую неисправность по гарантии. Срок указан без учета логистики
Обращайтесь за обслуживанием в авторизованные сервисы производителя
Отзывы о подставке JET 577172
Вопросы и ответы о подставке JET 577172
Есть вопросы о товаре?
Добрый день, скажите пожалуйста вес и размеры Универсальной подставки для точил. Особенно интересует высота стойки. Дополнительно хотел бы уточнить, верхняя плита сплошной металлический прямоугольник или штамповка с загнутыми краями.
Здравствуйте, Андрей! Внимание! Данный товар был снят с поставок. Возможности произвести замер пока нет.
Металлическая стойка-подставка для заточного станка
Если на рабочем столе недостаточно свободного места, чтобы удобно разместить на нем заточной станок (наждак), тогда мы можем предложить простой альтернативный вариант. Можно сделать, например, металлическую стойку-подставку.
Она не займет много места в домашней мастерской, и позволить установить наждак максимально компактно и удобно. Для ее изготовления потребуются доступные и недорогие материалы — они имеются практически в каждой мастерской или гараже.
Первым делом необходимо вырезать из листа металла круглый диск нужного диаметра. Это будет основание стойки. Потом в диске нужно просверлить четыре отверстия на сверлильном станке, но предварительно надо сделать разметку маркером.
Основные этапы работ
На следующем этапе необходимо вырезать прямоугольную пластину — площадку под наждачный станок. И в ней надо будет просверлить два отверстия по бокам.
Далее надо отрезать кусок стальной трубы диаметром 80 мм подходящей длины (зависит от того, на какой высоте вы хотите, чтобы располагался заточной станок). Труба приваривается к диску, и дополнительно усиливается четырьмя пластинами.
К верхней части трубы приваривается прямоугольная площадка под заточной станок. После этого останется только зачистить сварные швы болгаркой.
Подставка крепится к бетонному полу болтами. Подробно о том, как изготовить металлическую стойку-подставку для заточного станка, смотрите в видеоролике на сайте.
