Три способа грунтовой фильтрации, или Куда девать воду из септика

Рассматриваем три самых популярных способа отводить воду из септика — фильтрующий колодец, поля фильтрации и дренажные тоннели

Независимо от того, какой септик будет установлен на вашем участке, осветленную (очищенную в септике) воду нужно будет куда-то девать. Ее нельзя сбрасывать в водоемы и канавы, если только у вас не аэрационная установка, которая обеззараживает стоки. Выход — грунтовая фильтрация как метод доочистки воды. Есть три популярных среди наших домовладельцев системы грунтовой фильтрации, о них мы и предлагаем поговорить сегодня.

Как определить коэффициент фильтрации и для чего он нужен

Можно определить, как быстро фильтруется вода через ваш грунт, простым «дедовским» способом. Там, где вы планируете обустроить фильтрационную систему, выкопайте шурф (глубина его должна быть пониже, чем вы планируете разместить основание своего сооружения). И начинайте заполнять шурф водой, раз за разом замеряя, за какое время она будет полностью уходить в грунт. Через несколько итераций рассчитайте среднюю скорость.

А теперь, зная площадь смоченной поверхности этого шурфа (в квадратных метрах), объем (в кубических метрах), рассчитайте ориентировочный коэффициент фильтрации. Для этого надо объем разделить на площадь и умножить на время (в сутках). А в соответствии с этим коэффициентом уже и определите допустимую нагрузку на свою фильтрующую систему — используйте таблицу 1 из СТО НОСТРОЙ 2.17.176-2015.

Разумеется, при всех этих расчетах нужно будет учитывать нагрузку на канализационную систему — четко посчитайте, сколько стоков в сутки вы планируете продуцировать и какими могут быть пиковые нагрузки.

Фото: homesantehnica.ru

Фильтрующий колодец — проще не бывает

Компактные и просто устроенные фильтрующие колодцы — сооружение самое простое и в этой связи самое популярное среди частных домовладельцев. Их делают из бетонных колец или пластика. В стенах равномерно пробивают дырки диаметром в 4—6 см, причем дырок должно быть много: общей площадью не меньше 10% от всей площади стены.

Глубина расположения такого колодца должна быть не менее 2,5 метра, а под ним нужно обязательно насыпать основание из щебенки — сантиметров 20—30.

Собственно, вот и все, колодец готов. Только не забудьте сделать фильтр на дне — засыпку из гравия и щебня. высота такого фильтра должна быть тоже около трех десятков сантиметров. Какая крупная фракция будет у этой фильтрующей засыпки — зависит от того, на каком грунте вы работаете. Самый крупный фильтр можно ставить на песках — 20—40 мм. В супесях фракция должна быть помельче: 5—20 мм. И, наконец, на суглинках выбирайте самый мелкий калибр фильтрационной подушки — 3—10 мм.

Внимание: следите, чтобы щебень не был известковым или доломитовым, потому что он быстро превратится в крошку и не будет выполнять свои функции.

Проходя через всю эту конструкцию, вода будет освобождаться от остатков механических загрязнений. Снаружи колодец тоже надо засыпать гравием и/или щебнем — до самой трубы, которая входит в септик. Потом закройте сверху геотекстилем и засыпьте грунтом. Сверху должен быть люк с прочной крышкой.

Фото: oksept.ru

Вот и все, ваш фильтрующий колодец готов. Казалось бы, все просто, но есть ограничения. Такие сооружения противопоказаны, если:

Поле фильтрации — дело труба. Да не одна, а много.

Если у вас хороший уровень фильтрации грунта, но стоков образуется больше 1 кубометра в сутки, то вам показаны поля фильтрации. Такой путь показан и тем, у кого стоков мало, но близко к поверхности земли залегают грунтовые воды, а значит, нельзя делать фильтрационный колодец.

Итак, поле фильтрации — это система дренажных труб, которые закладываются в грунт примерно на полметра от поверхности с небольшим уклоном. Для этого можно использовать обыкновенные канализационные трубы из пластика диаметром не меньше 100 мм. В трубах делаются пропилы шириной в 5—10 мм. Все вместе подсоединяется единой трубой к септику, и выходящая из него вода отправляется по трубам, отфильтровываясь в грунт через пропиленные щели. Количество труб и порядок их закладки вы определите в зависимости от того, сколько стоков планирует продуцировать ваше хозяйство и как хорошо фильтрует воду грунт на участке.

Разумеется, трубы кладут не прямо в грунт, а на гравийно-щебневое основание — его придется положить высотой где-то на два десятка сантиметров. Но и это не все — систему из труб надо засыпать все теми же гравием и щебнем, так, чтобы они покрывали трубы минимум на 10 сантиметров. Все, сверху кладете геотекстильную мембрану, насыпаете грунт — и готово.

Противопоказание к обустройству полей фильтрации — плотный глинистый грунт с низким коэффициентом водопоглощения. Иначе вы рискуете получить аккуратное болотце на своем участке.

Фото: ufakolodec.ru

Дренажный тоннель — полюбившаяся новинка

Готовые дренажные тоннели из пластика (полиэтилена или полипропилена) — решение, которое не так давно появилось на рынке, но уже успело полюбиться владельцам собственных участков. Это емкость без дна, часто с перфорированными стенками. Если стенки сплошные — внутрь емкости устанавливается перфорированная дренажная труба.

В таком тоннеле помещается много воды сразу, поэтому они эффективнее, чем поля фильтрации из труб. Поэтому это решение проблемы грунтовой фильтрации рекомендуется тем, у кого будет большой объем канализационных стоков. А места на участке они займут меньше.

Сам тоннель вы будете собирать из нескольких модулей, которые соединяются друг с другом трубами. Их укладывают точно так же, как и поля фильтрации: сверху гравий и щебенка, снизу гравий и щебенка, в серединке тоннель. Вот только емкости со сплошными стенками по бокам и сверху засыпают песком, мелкой фракцией.

Если высоко поднимаются грунтовые воды — дренажный тоннель можно обустроить в насыпи, обсыпав его песком и грунтом толщиной примерно в полметра. На участке образуется насыпь высотой примерно в 120 см, и ее придется чем-то декорировать — потому что с виду больше всего она напоминает могильный курган. Но если подойти к делу творчески — все будет хорошо.

Не забываем про вентиляционный стояк

В каждой из трех описанных систем надо предусмотреть вентиляционный стояк для притока воздуха, а в верхней части — фановую трубу для его вытяжки. Через стояк из септика удаляются токсичные газы и неприятные запахи, а еще таким образом можно уберечься от срыва гидрозатворов в канализации.

Источник

Как устроить поле фильтрации для септика: типовые схемы + правила проектирования

Загородная система канализации имеет некоторые особенности, влияющее на санитарное состояние всего земельного участка. Эффективность фильтрации канализационных стоков зависит от конструкции автономных очистных сооружений.

В качестве последней ступени очистки часто применяют поле фильтрации для септика, необходимое для доочистки жидкости. Выясним, как правильно произвести расчеты и соорудить поле своими руками.

Поле фильтрации как часть канализации

Без основной части, выполняющей первоначальную переработку канализационных отходов, то есть септика, поле фильтрации не используется, так как его назначение – доочистка уже очищенной жидкости. Чтобы было понятнее, рассмотрим, как работает ЛОС.

Процесс очистки начинается в накопителе, где канализационные стоки разделяются на разные фракции: твердые минеральные отходы выпадают в виде осадка, жир всплывает и образует пленку, часть веществ остается в воде в виде взвеси. Если не обеспечена подача воздуха, процесс разложения некоторой части отходов происходит за счет жизнедеятельности анаэробных бактерий.

Дальше жидкость перетекает в следующий отсек, оснащенный вентиляцией, где переработкой сточных вод занимаются аэробные микроорганизмы. Они образуют активный ил, который в дальнейшем можно использовать в качестве удобрения. Результатом двухступенчатой очистки является слегка мутная жидкость, еще не пригодная для применения.

Она превращается в техническую воду или просто попадает в грунт (канаву, водоем) после прохождения доочистки, которая выполняется следующим путем:

Типовая многоступенчатая система, имеющая десятки вариантов исполнения, хороша тем, что эффективно очищает канализационные отходы, сокращает до минимума сотрудничество с ассенизаторами и сохранят чистой экологию приусадебного участка. А сейчас более подробно остановимся на конструкции поля фильтрации.

Конструкционные особенности ПФ

Поле фильтрации – относительно большой по площади участок земли, на котором происходит вторичная очистка жидкости.

Этот способ очистки носит исключительно биологический, естественны характер, а ценность его в экономии средств (не нужно покупать дополнительные устройства или фильтры).

Типовое устройство поля фильтрации – это система параллельно уложенных дренажных труб (дрен), которые отходят от коллектора и с равными интервалами помещены в канавы с толстым песчано-гравийным слоем.

Раньше использовали асбестоцементные трубы, сейчас существует более надежный и экономичный вариант – пластиковые дрены. Обязательное условие – наличие вентиляции (вертикально установленных стояков, обеспечивающих доступ кислорода в трубы).

Конструкция системы направлена на то, чтобы жидкость равномерно распределялась по выделенной территории и имела максимальную степень очистки, поэтому существует несколько важных моментов:

Чтобы осуществлялось естественное движение жидкости, трубы имеют уклон 2 см/м. Каждая дрена окружена фильтрующей «подушкой» из песка и гальки (щебня, гравия), а также защищена от попадания земли геотканью.

Существует одно условие, без выполнения которого установка септика с полем фильтрации является нецелесообразной. Требуются особые пропускные свойства грунта, то есть на рыхлых крупно- и мелкообломочных грунтах, не имеющих связи между частицами, можно сооружать систему доочистки, а плотные глинистые грунты, частицы которых связаны консолидированным образом, для этого не подойдут.

Типовая схема устройства

Какими бы не были общие размеры поля фильтрации, его конструкция состоит из следующих частей:

Традиционно дренажный слой насыпают из песка и гравия (щебня, гальки). Для защиты дрен используют геотекстиль. Канализационная система с ПФ выглядит так:

При строительстве поля фильтрации своими руками коллектор не обязательно сооружать самостоятельно – в продаже можно найти пластиковые канализационные емкости нужного объема.

Часто обходятся и без распределительного колодца, соединяя напрямую септик и систему труб – но это удобно для небольших по площади ПФ.

Иногда вместо ПФ используют готовые пластиковые устройства – инфильтраторы. Они выручают тогда, когда существует дефицит свободной площади, а грунт не имеет прослоек суглинка с супесью и обладает достаточными пропускными свойствами.

При желании можно установить несколько инфильтраторов, связанных трубами последовательно.

Далее рассмотрим, как правильно спроектировать и установить ПФ.

Проектирование поля фильтрации

Составление проекта – обязательный этап перед любым серьезным строительством. Он необходим, чтобы точно сделать разметку, произвести расчеты, подбить смету, приготовить материалы, учесть все нюансы.

Профессионально составленный проект убережет от ошибок, которые свойственны неопытным новичкам.

Как подобрать схему и выбрать место?

Выбор схемы зависит от трех факторов:

Дело в том, что степень очистки у разных септиков отличается. Например, станции биологической очистки (Топас, Астра, Евробион) вообще не нуждаются в поле фильтрации: очищенная на 98% вода сразу поступает в дренажную траншею или водоем.

Септики, сооруженные самостоятельно из бетонных колец, кирпича или шин, напротив, сами по себе не являются эффективными очистными сооружениями, поэтому жидкость, выходящая из них, требует дополнительной доочистки.

Рекомендуем ознакомиться с инструкциями по самостоятельному монтажу различных видов септиков:

Как правило, все элементы канализации располагаются в одну линию, то есть выстроены поочередно в одном направлении от дома – сначала септик, затем поле фильтрации.

Это значит, что при устройстве септика необходимо имеет в виду, что часть свободной территории за ним потребуется для строительства ПФ (или, как минимум, установки инфильтратора).

При объемном сбросе стоков работает принцип: чем «ветвистее» и длиннее сеть дренажных труб, тем эффективнее очистка.

Стоит изначально обратить внимание на специфику устройства полей фильтрации:

Источник

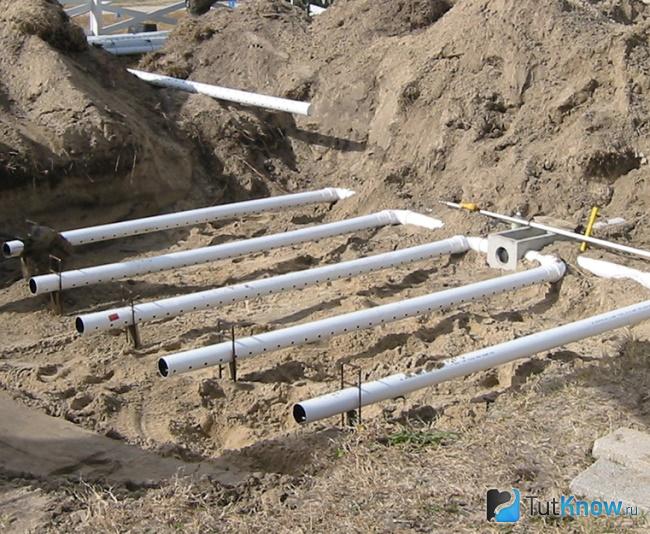

Поле фильтрации для септика своими руками

Особенности поля фильтрации для септика

Без септика, производящего первичную переработку загрязненных стоков, устройство такого поля бессмысленно, так как прямым его назначением является доочистка отходов. Для более понятного представления рассмотрим принцип работы сооружения.

Механизм очистки запускается в накопителе. Здесь происходит фракционный раздел стоков: твердые частицы создают осадок, легкие жиры образуют на поверхности пленку, а остальные вещества — взвеси.

По мере наполнения накопителя стоки переливаются в соседнюю емкость, оборудованную вентиляцией. Здесь их переработкой занимаются аэробные бактерии. Они создают активный ил. Позднее его можно использовать как удобрение.

Стандартная многоступенчатая схема очистки имеет множество вариантов исполнения. Она хороша своей эффективностью, экономичностью и способностью сохранения чистой среды загородного участка.

Главная ценность поля фильтрации для септика — это естественный характер очистки и отсутствие потребности в закупке фильтров или каких-либо дополнительных устройств. Его конструкция представляет собой систему из параллельно уложенных перфорированных труб. На одинаковых расстояниях они располагаются в специальных канавах, имеющих мощную цементно-песчаную подушку толщиной более 1 м. Все трубы отходят от общего коллектора. Материалом их изготовления может быть асбоцемент или пластик. Для доступа в трубы воздуха они снабжаются вертикально установленными вентиляционными стояками.

Главным назначением такой системы является равномерное распределение канализационных стоков по полю фильтрации и возможность реализации их максимальной очистки.

Для этого конструкция поля предусматривает несколько важных технических моментов:

Для сооружения системы с полем фильтрации подходят грунты с хорошей пропускной способностью. Например, для рыхлых обломочных почв такая конструкция годится, но для глинистых — нет.

При создании поля изготавливать коллектор самостоятельно совершенно не обязательно. Существуют готовые емкости из пластика, поэтому подобрать нужный объем резервуара несложно. Если площадь фильтрации невелика, можно обойтись и без коллектора, соединяя дренажные трубы с септиком напрямую.

Проектирование поля фильтрации для септика

Изготовление проекта — это необходимый этап любого строительства. Он помогает выполнить разметку объекта на местности, произвести расчеты финансовых затрат и учесть много других важных нюансов. Грамотно составленный документ поможет избежать ошибок, свойственных людям без опыта. Поэтому давайте разберемся, как правильно выполнить расчет поля фильтрации для септика.

Выбор схемы расположения элементов фильтрующего поля зависит от вида септика, площади незанятой территории и определенных требований, предъявляемых к очистке стоков.

Каждый вид септика характеризуется определенной степенью очистки отходов. Например, станции БО типа Астра или Евробион совсем не требуют поля фильтрации. Осветленная в них на 98% жидкость сразу может уходить в водоем или открытый грунт. Септики, изготовленные из кирпича, шин либо бетонных колец, нельзя причислить к эффективным очистным установкам. Поэтому стоки, поступающие из них, нуждаются во вторичной очистке полем фильтрации.

Обычно все элементы, составляющие канализационную систему, выстраивают поочередно в одну линию от дома: вначале располагается септик, а потом поле фильтрации. Поэтому при проектировании отстойника следует предусмотреть наличие свободной за ним территории для устройства поля вторичной очистки стоков.

Для такого расчета необходимо знать состав почвы и суточный объем стоков. Если первый параметр известен, в качестве второго можно использовать размер септика. Провести приблизительные расчеты поможет таблица:

Допустим, объем септика составляет 8 м 3 при наличии песчаного грунта на участке. Следовательно, исходя из данных таблицы, можно определить, что для качественной очистки стоков потребуется минимум 4 м дренажных труб или две 2-метровых трубы.

Для более точных расчетов площади поля воспользуйтесь такими данными, которые учитывают водопроницаемость грунтов:

По этим данным видно, что глинистые основания совершенно не годятся для монтажа полей, песчаные — более подходящие. Максимальной водопроницаемостью характеризуются щебень и галечник: они обладают коэффициентом фильтрации около 200 м/сутки. Их рыхлая структура способна пропустить значительный объем жидкости.

После определения размеров поля несложно подсчитать число дренажных труб, стояков вентиляции, толщину засыпки, количество геотекстиля, а потом вывести реальную стоимость материалов, необходимых для работы.

Как сделать поле вторичной очистки стоков?

Кроме вышеперечисленного, потребуются приспособления для выемки и вывоза грунта: строительные ведра, тачки, штыковые и совковые лопаты. Траншеи для дренажа имеют гораздо меньшую глубину, чем котлован под септик. Поэтому вполне можно обойтись без привлечения землеройной техники, но несколько помощников длительность процесса могут уменьшить.

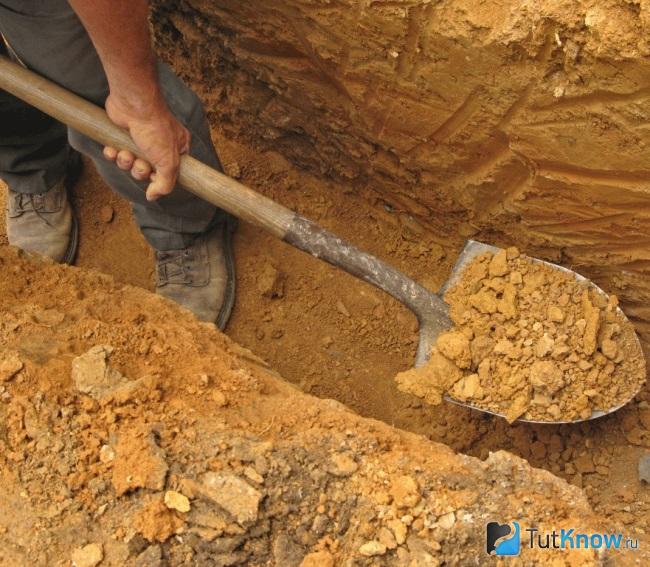

Устройство траншей

Перед монтажом своими руками поля фильтрации для септика в первую очередь потребуется подготовить участок для укладки дренов. Для этого есть два пути: лопатами вырыть один общий котлован или несколько траншей под каждую трубу. В первом случае собирать дренажную систему будет удобнее. Второй вариант заметно сократит общее время работы.

Глубину котлована нужно делать такой, чтобы сточная жидкость в дренаже зимой не замерзала. Ветки системы должны находиться ниже уровня промерзания почвы. Выкапывая канавы под трубы, следует помнить об уклоне, позволяющем стокам переливаться естественным путем.

Дренажная система обычно состоит из нескольких веток. Это делается из-за того, что длина каждой из них не должна превышать 20 м, которых недостаточно для фильтрации общего объема стоков.

По длине все траншеи должны быть одинаковы. Допустим, требуемая длина труб составляет 60 м. В этом случае можно изготовить четыре 15-метровых ветки или шесть 10-метровых. Длина каждой из них — это расстояние от канализационного коллектора до крайнего стояка вентиляции.

Дно выкопанных траншей нужно засыпать песком на 0,1-1 м, потом гравием или галькой на 0,5 м. Если требуются водосборные трубы, их следует располагать под песком в почве, но не менее метра выше уровня водоносного горизонта. Водосборные трубы нужно соединять с накопительным резервуаром, который располагают по другую сторону септика.

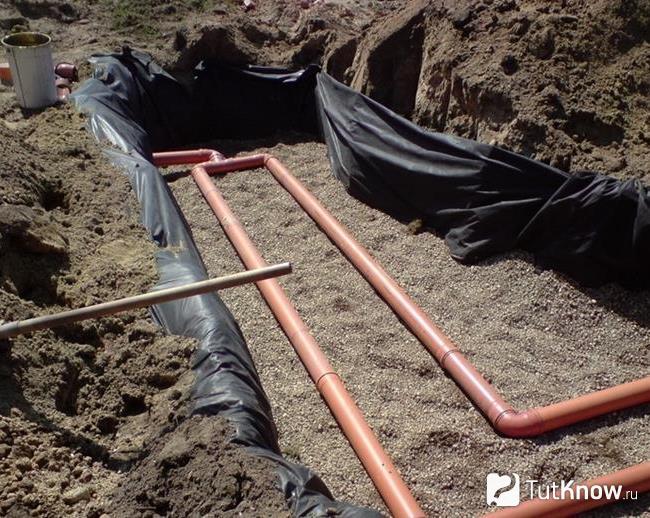

Монтаж труб для поля фильтрации

Выполняя монтаж поля фильтрации для септика, на готовое основание нужно уложить пластиковые дрены. Сама процедура несложная, главное — их правильный выбор. Можно приобрести готовые перфорированные трубы в виде гофры или гладкие. Если такой возможности нет, можно взять стандартные канализационные трубы д. 110 мм и сделать в их стенках дрелью множество отверстий.

В комплект к этим изделиям нужно купить соединительные фитинги — уголки и пластиковые тройники.

После укладки дренов следует смонтировать вентиляционные стояки. Они необходимы для поступления кислорода к системе фильтрации. Без него аэробные бактерии, перерабатывающие стоки в безобидную жидкость, теряют жизнеспособность.

Для изготовления стояков можно брать обычные пластиковые трубы серого цвета, имеющие диаметр 110 мм. Чтобы закрыть их от проникновения осадков и мусора, используются специальные конические козырьки.

Если длина труб менее 4 м, стояки следует располагать в конце каждой ветки. Изделия длиной свыше 4 м нужно оснащать большим количеством стояков, врезая их в сеть с помощью пластиковых тройников. Оптимально — от 2 до 4 стояков на трубу.

Минимальное возвышение вентиляционных труб над грунтом — 0,5 м. Стояки рекомендуется устанавливать аккуратно и декорировать, сохраняя тем самым привлекательность окружающего ландшафта.

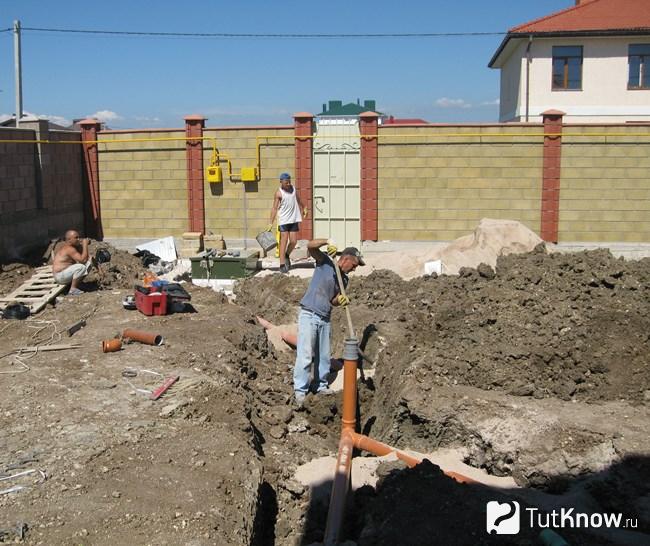

Обратная засыпка труб и обслуживание системы

Когда фильтрующие и вентиляционные элементы системы будут собраны, нужно выполнить засыпку траншей. Сверху и по бокам каждую дренажную трубу следует засыпать щебнем и укрыть геотекстилем. Толщина верхнего слоя щебеночного покрытия должна составлять около 50 мм.

Геотекстиль необходим для предотвращения заиливания внутренней полости труб. После его укладки оставшееся пространство траншеи надо засыпать грунтом, а потом утрамбовать его, соблюдая осторожность. Главное — не переусердствовать, иначе можно повредить трубы. После этого устройство поля фильтрации для септика считается законченным.

Альтернативные решения для вторичной очистки стоков

Далеко не каждый владелец участка сможет выполнять вторичную очистку стоков с помощью поля фильтрации. Основных причин этому две: наличие глинистого грунта и высокий уровень почвенных вод.

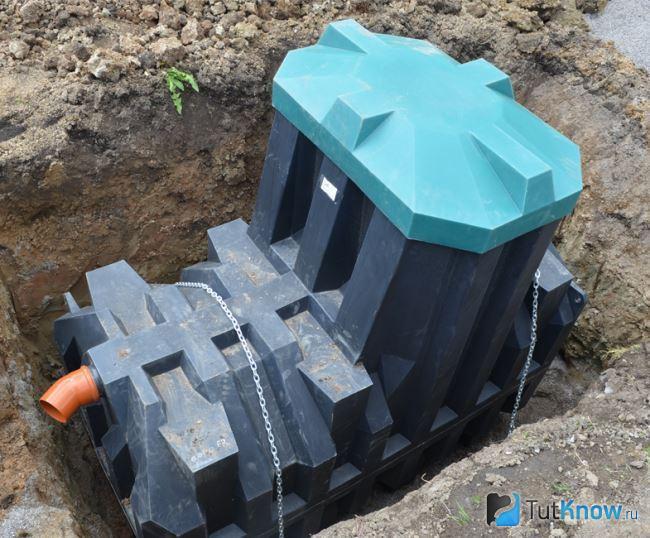

Часто наиболее оптимальным путем становится приобретение СБО — станции биологической очистки, которая не требует вторичной обработки стоков. Ее схема работы предполагает прохождение загрязненной жидкости через ряд резервуаров, оснащенных фильтрами, аэраторами и прочими устройствами. В результате этого процесса вода очищается на 98%. Как и в обычных септиках, основную функцию по разложению отходов выполняют аэробные микроорганизмы.

Другой вариант — создать автономную систему канализации с включением фильтрующего колодца. Однако для его строительства также необходимы некоторые условия. Например, почва не должна быть глинистой, а водоносный горизонт должен находиться на 1 м ниже дна резервуара.

Что такое поле фильтрации для септика — смотрите на видео:
