24 — ПОПЕРЕЧИНЫ V-STAR (установка)
Всем доброго времени суток!
Использовал материалы из БЖ хитриловодов, отдельное спасибо
offtrofik установка раз
alexsel72ru установка два часть 1 / установка два часть 2
iziman установка три
dima2113 ещё одна установка
Так же Dixi72 опубликовал подробную установку, можно посмотреть тут, но там оригинальные поперечины.
Первым делом снял крышки штатных рейлингов (далее крышки). Использовал лопатки с АЛИ.
Снимаются у всех по разному, будьте осторожны. В основном ломаются лапки на задних крышках рейлингов, т.к. отливка крепления самих лапок к крышке частично точечная. На передних крышках, лапки сделаны по другому и качественнее, отливка крепления по всему периметру лапки к крышке. Свои фото снятых крышек не делал, забыл что то. Вот фото из отсчёта Dixi72, для понимания где расположены лапки-застёжки.
Затем замерил длину для установки задней и передней поперечины. Задняя поперечина получилась 110см. Передняя 112см. Отпилил необходимую длину. Отпиливал поперечины с обоих сторон, для симметрии нижних резинок поперечин. Для передней поперечины отпилил по 4см с каждой стороны, для задней по 5см. Разметил центра для крепления поперечин, просверлил.
Укоротил верхнюю резинку по длине поперечины, установил в поперечину. Нижние резинки пока не устанавливал.
Из шайб размером толщина 1,5мм, внутренний диаметр 6мм, наружний диаметр 20мм, методом набора в стопку, набрал нужное количество для проставок. На переднюю поперечину высота проставок 15мм (10 шайб), на заднюю поперечину высота проставок 6мм (4 шайбы). Всего 4-ре проставки (ушло 28 шайб). Шайбы зафиксировал изолентой. Такие же шайбы в дальнейшем, уже использовал для крепления поперечин, потребовалось 4-ре штуки. Так же приобрёл болты под шестигранник, размеры 6*50мм и гровер 6мм. Всего по 4-ре штуки.
Установка поперечин на рейлинги с фонарями.
Наконец-то поставил поперечины, лежали в гараже почти год с покупки, всё думал поставить — не поставить.
Купил домик в деревне, надо ставить для перевозки чего-то длинного, плоского (по немного), зачем прицеп всегда гонять. Подробно не фоткал, на драйве много инфы по теме, там и черпал знания. Поперечины купил такие ( 2,5 т.р.) аэродинамические.
Просил от коллег на форумах выкройки на вырез дырок под палки (поиском не нашёл), не дождался.

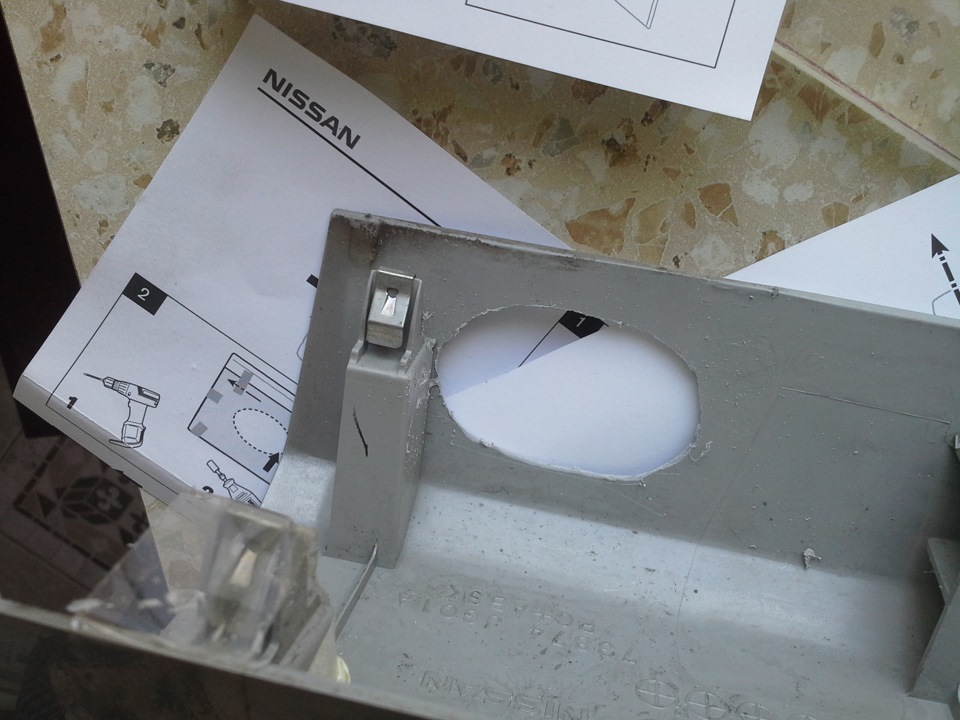

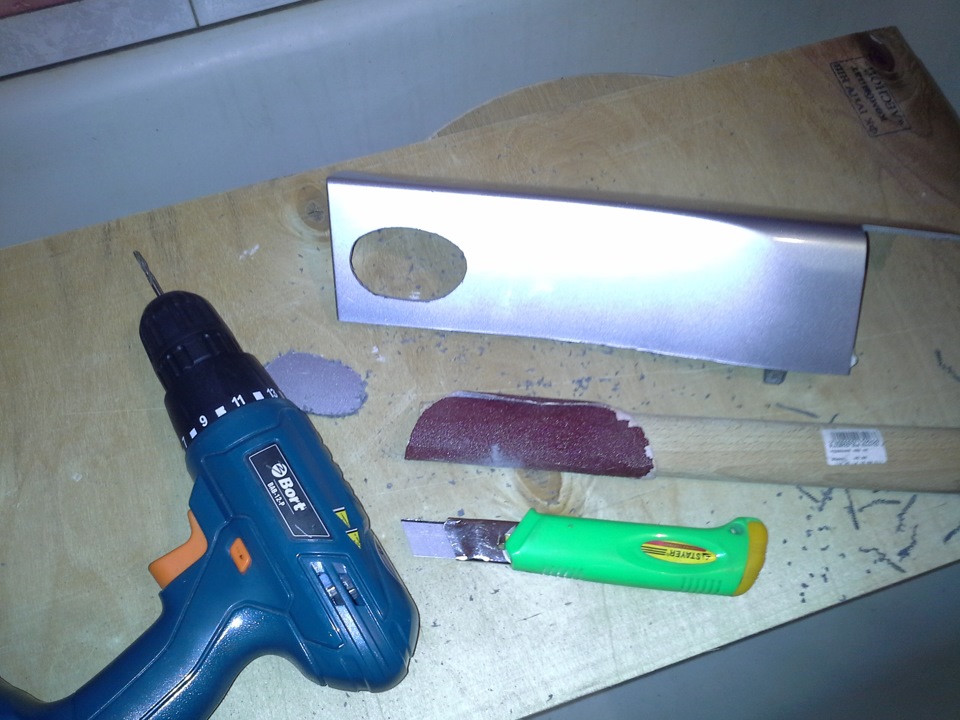

Обклеил бумажным скотчем, карандашиком наметил, приложил палку, обвёл, насверлил отверстий сверлом 4 мм, вырезал Дремелем ( друг подогнал ), края им же обработал.Вырезал с небольшим запасом в нижней части отверстия для установки пластмассок на место.Подложил под палки шайба — 10 мм перед, 3 мм зад.
Купил резинки от канализ.труб d 50 мм, обрезал лишнее ( а лишнее это 90 % резинки ).
Пришлось делать новый кронштейн для антенны, он у меня крепился как раз на передний левый болт крепления поперечины, сейчас закрепил к поперечине на 2 болт М6 ( знаю, что лучше напрямую к кузову, не пинайте).

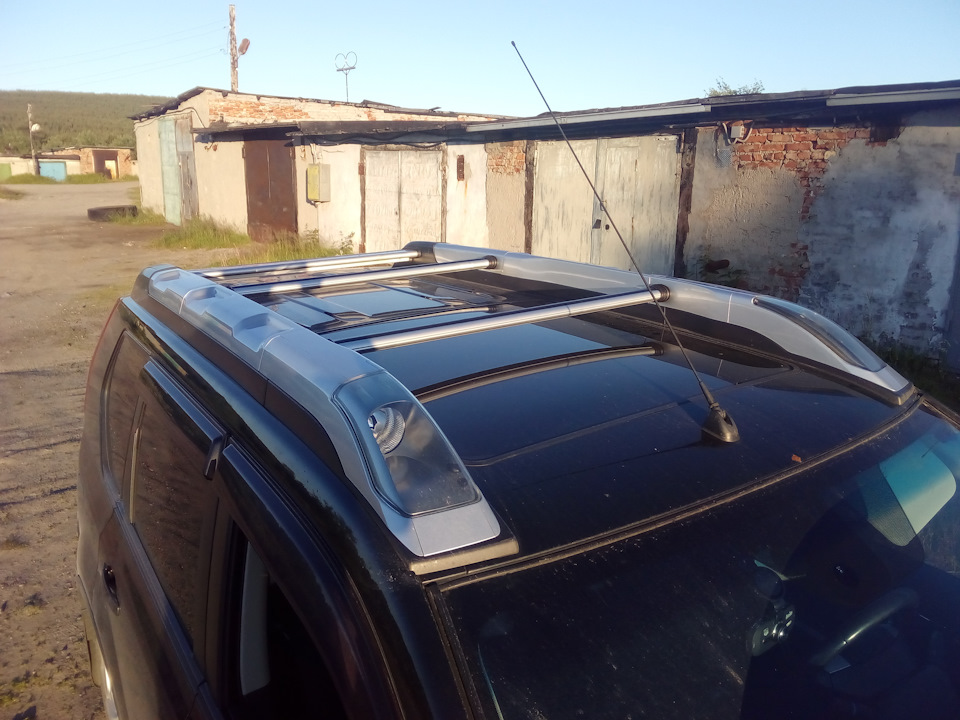

Обрезал поперечины по размеру ( у целых поперечин длина была вроде 120 см), одел резинки-заглушки вырезов, пластмасски, взял болты М6 под внутр. шестигранник, подложил шайбы, закрепил и поставил пластмасски.Закрепил антенну и вуаля, готово.
Установка поперечин багажника в рейлинги.
Приветствую, всех-всех! Давно не крутил Иксу чего нибудь полезного. Но само собой все пришло.
Возникла крайняя необходимость повозить для дачи длиномеры. Хоть это и трубы ПВХ, короба, молдинги и плинтуса, но как не велик Ихтрейл, места для таких материалов маловато в кузове. Делать сразу доставку нет резона, так как обустраивается и ремонтируется по месту.
Что делаем? Правильно! Идем на форум и читаем-смотрим. Спасибо всем, кто нашел время и дали понять, не так страшен черт, как его малюют.

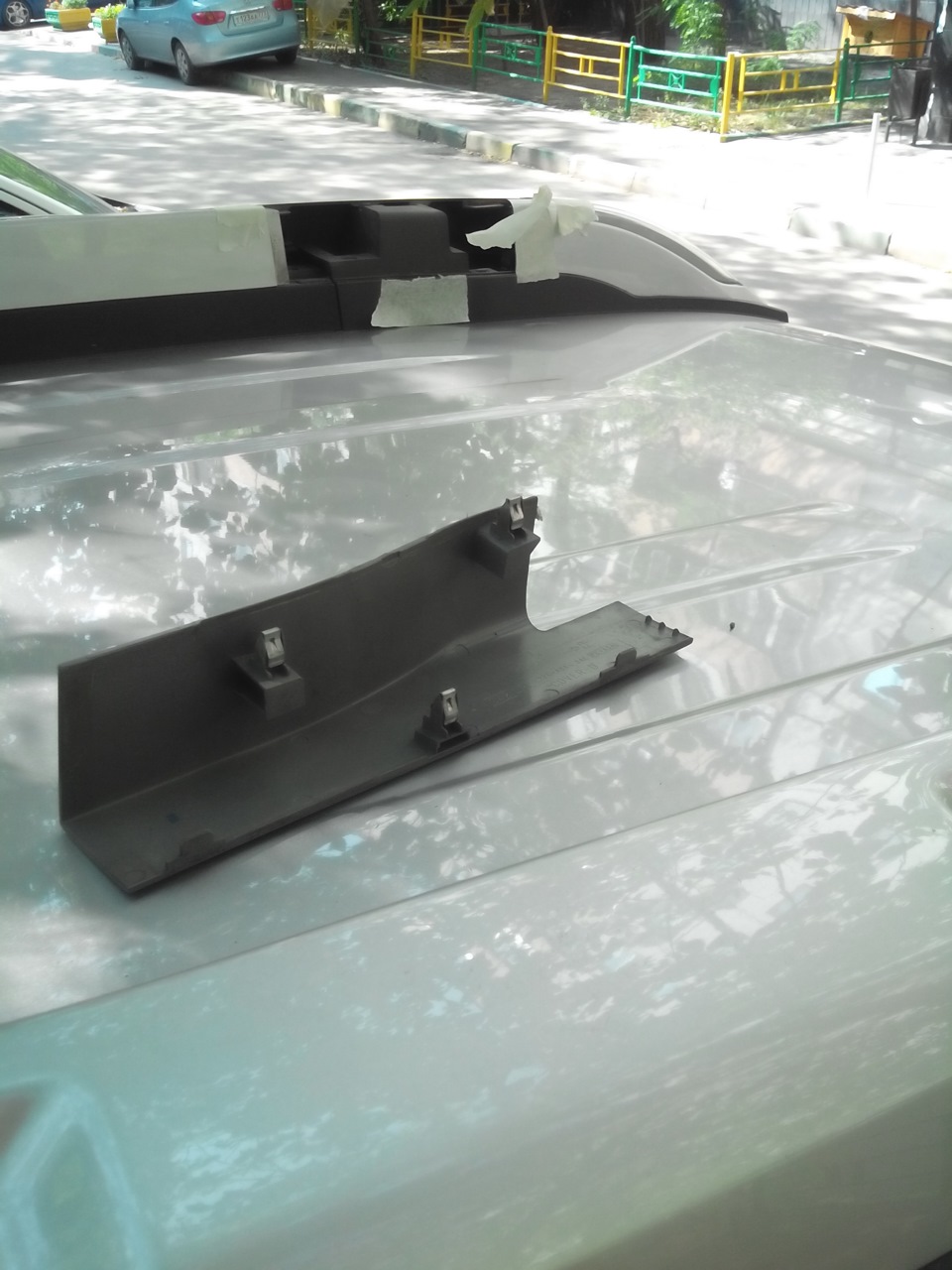

По советам бывалых берем три гибких ножа и обматываем их малярным скотчем, так же накладываем на рейлингах в местах упоров ножей.

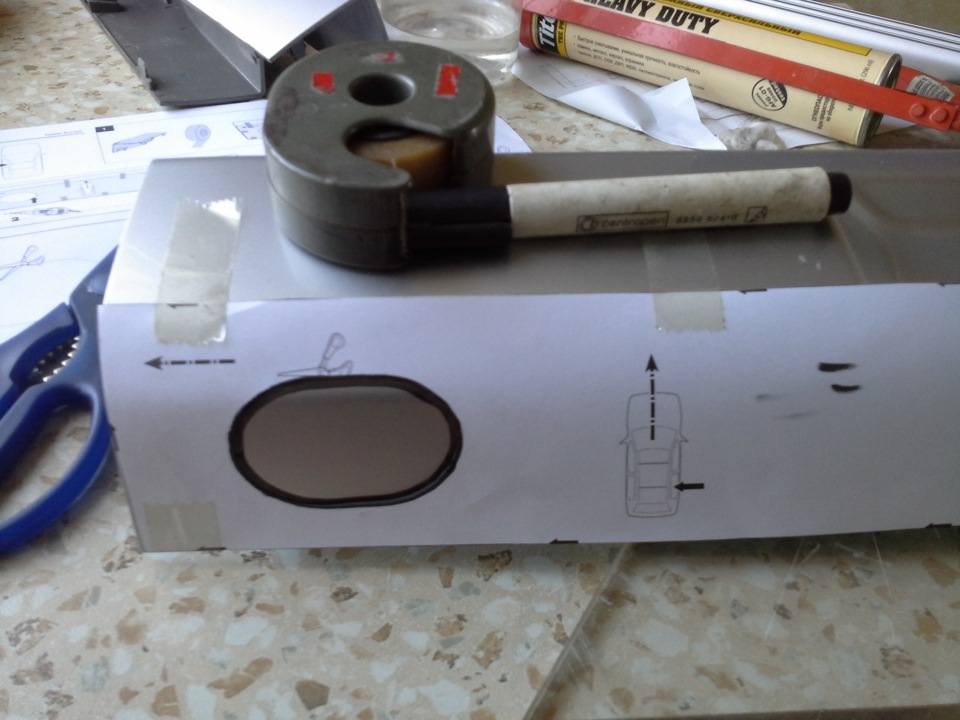

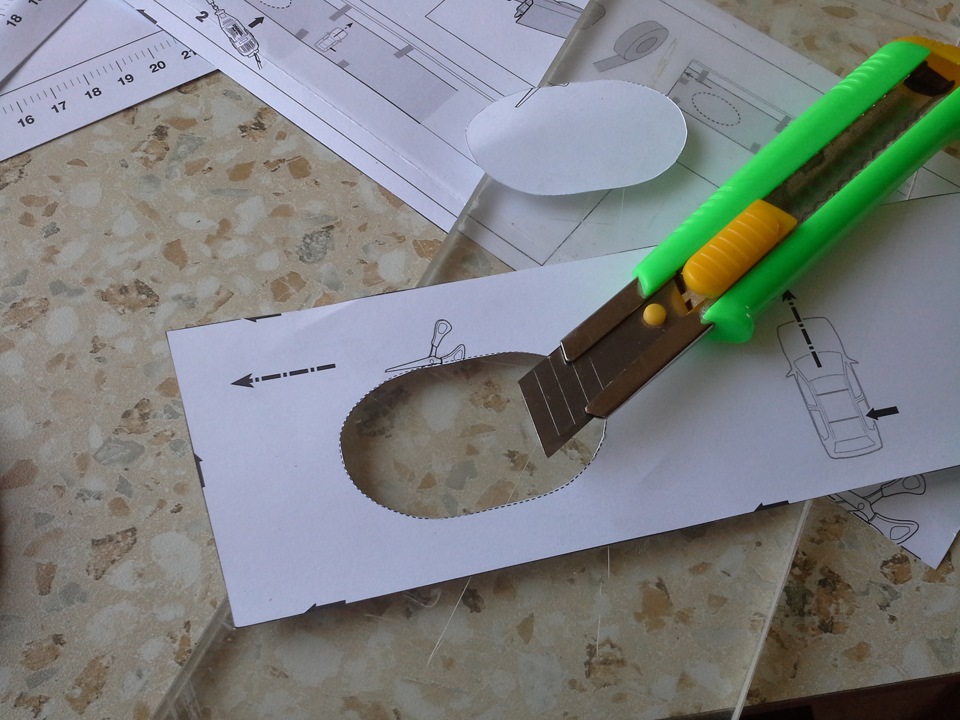

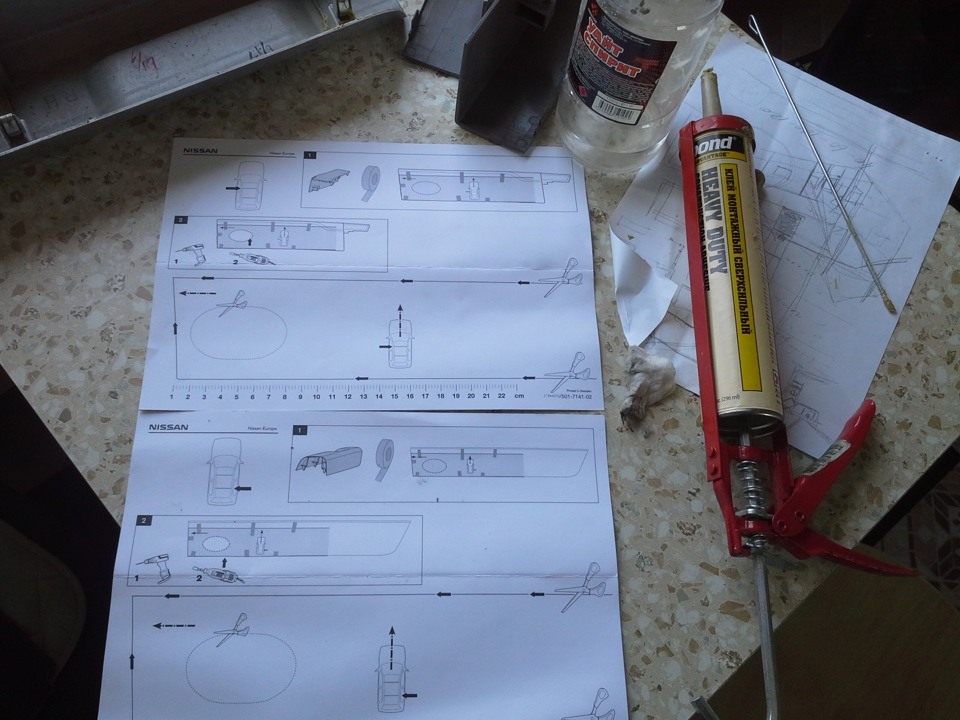

Пока сохнет эта часть, начинаем помолясь заниматься другими. Берем инструкцию, вырезаем где ножницами, где ножом. Тут кому как удобней.

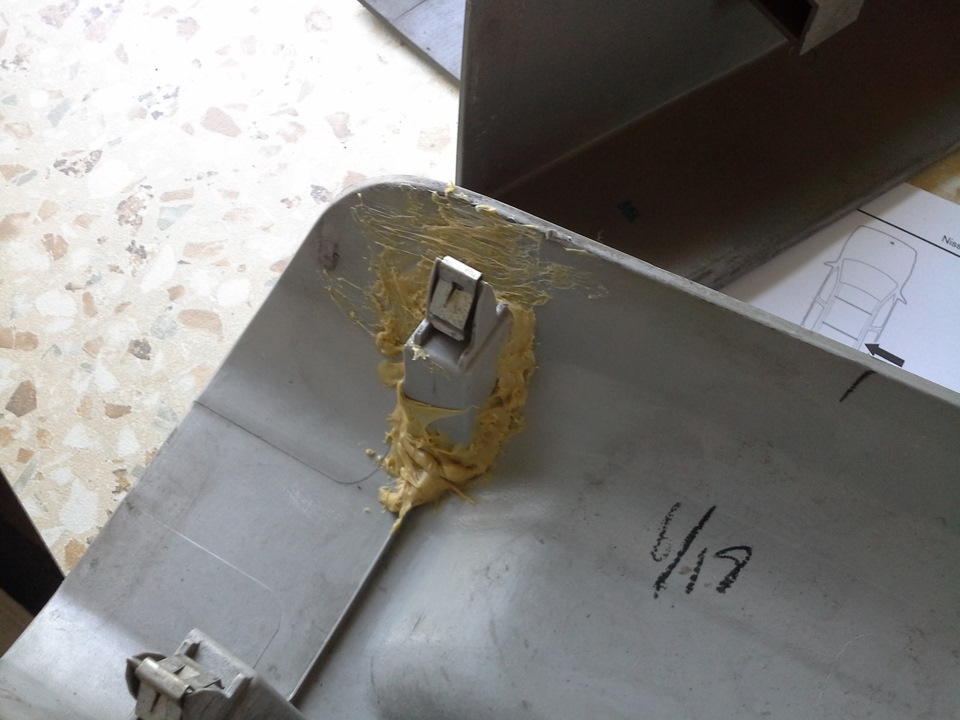

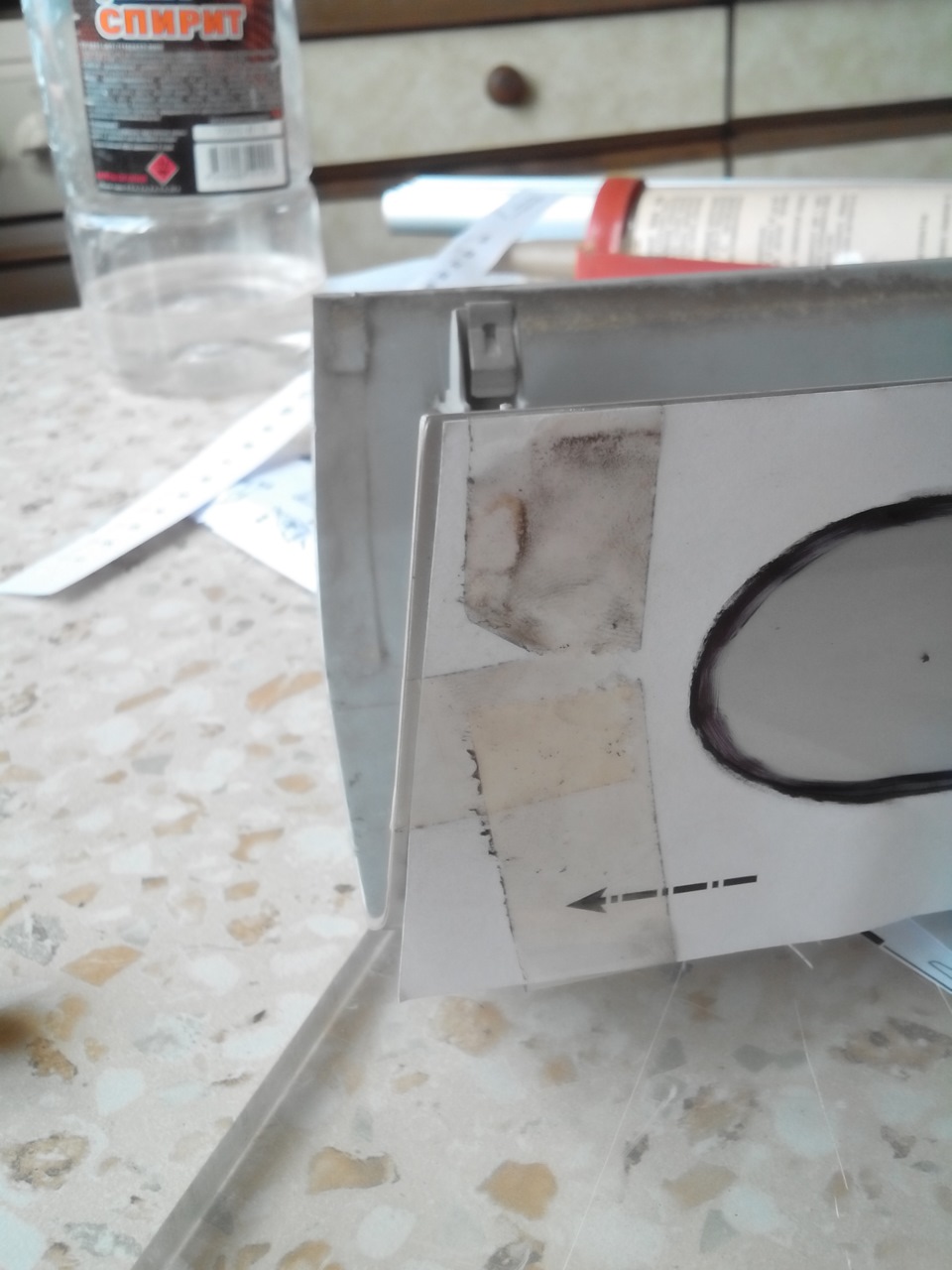

А вот здесь обратите внимание. Когда разметил заднюю часть, то немного присел. Получалось, что срез пойдет по упору клипсы. После Проверки на месте убедился, что лекало немного пи»»»»ит. То есть врет. На страх и риск сдвинул вот так:
Устанавливаем по инструкции, ничего сложного. Большие гильзы упора вперед, маленькие назад, Уровень затяжки на ключе, который в комплекте.

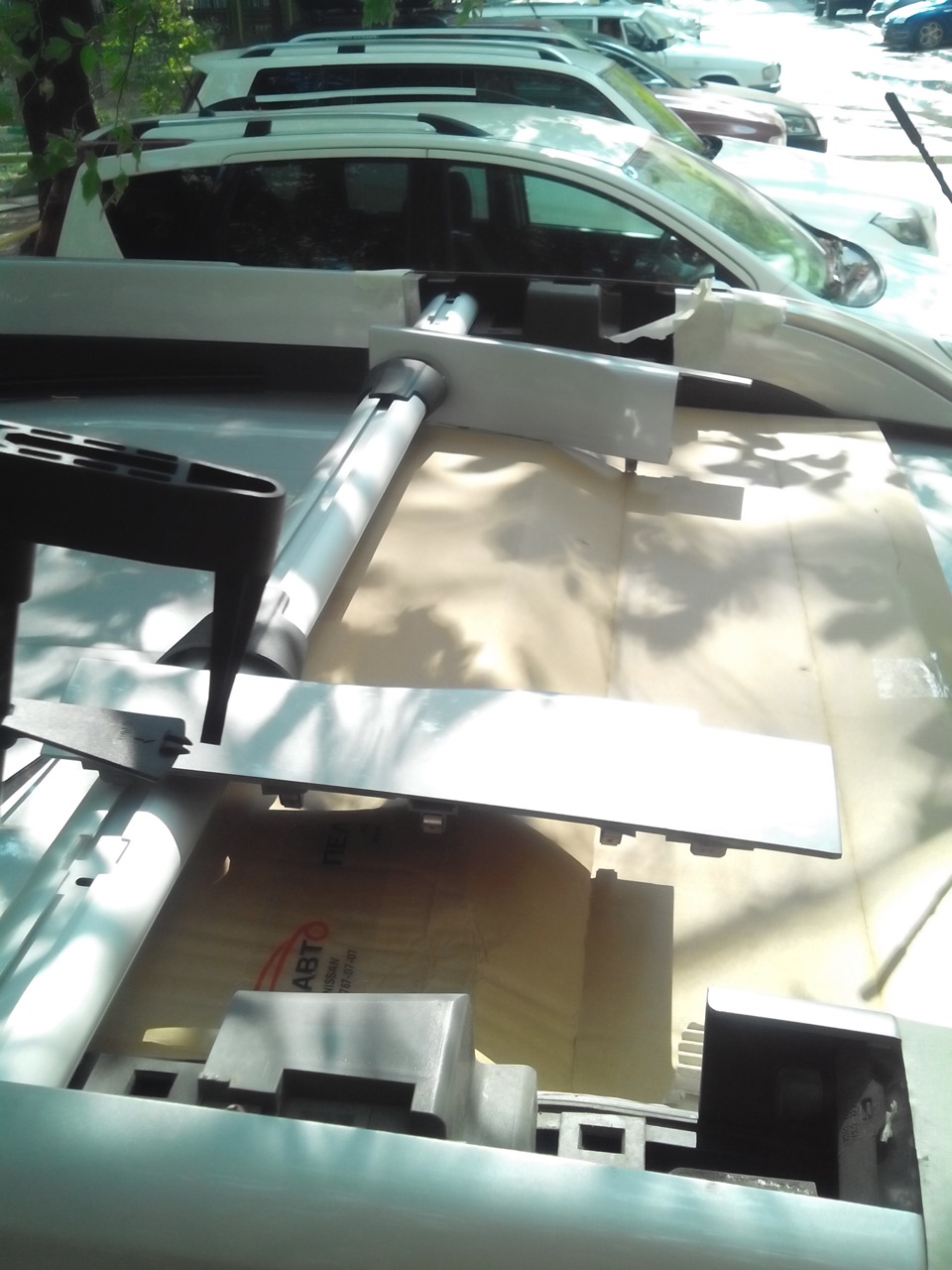

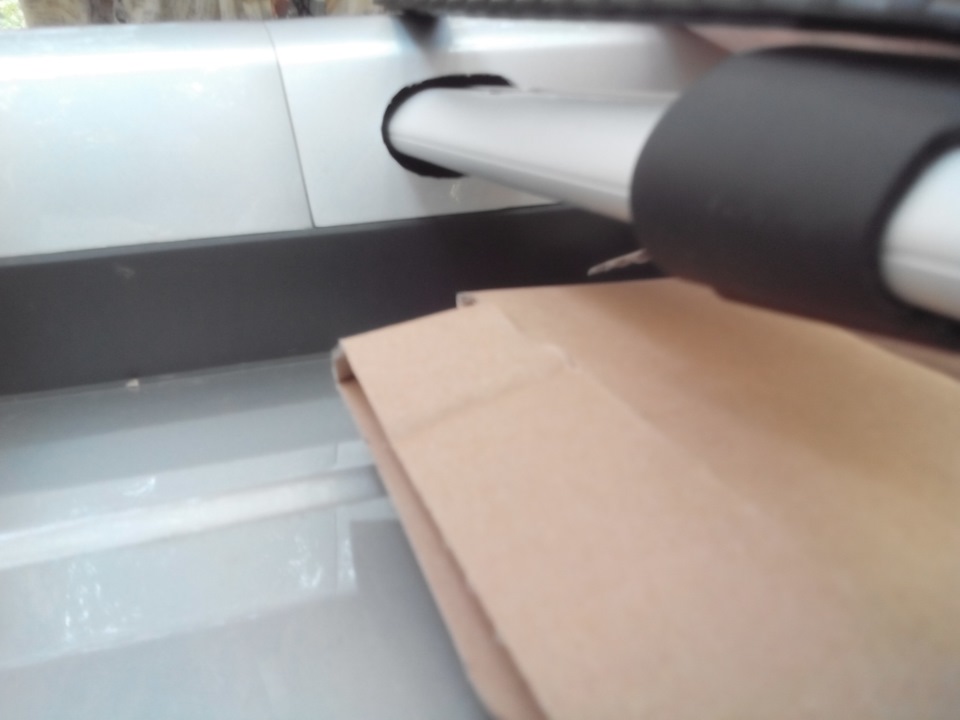

Уважаемые! Обратите внимание на картонку. Это упаковка. Прежде, чем нашампурите детали и положите на крышу, подстелите чего нибудь. Я металлическими клипсами сделал две царапины на лаке крыши.

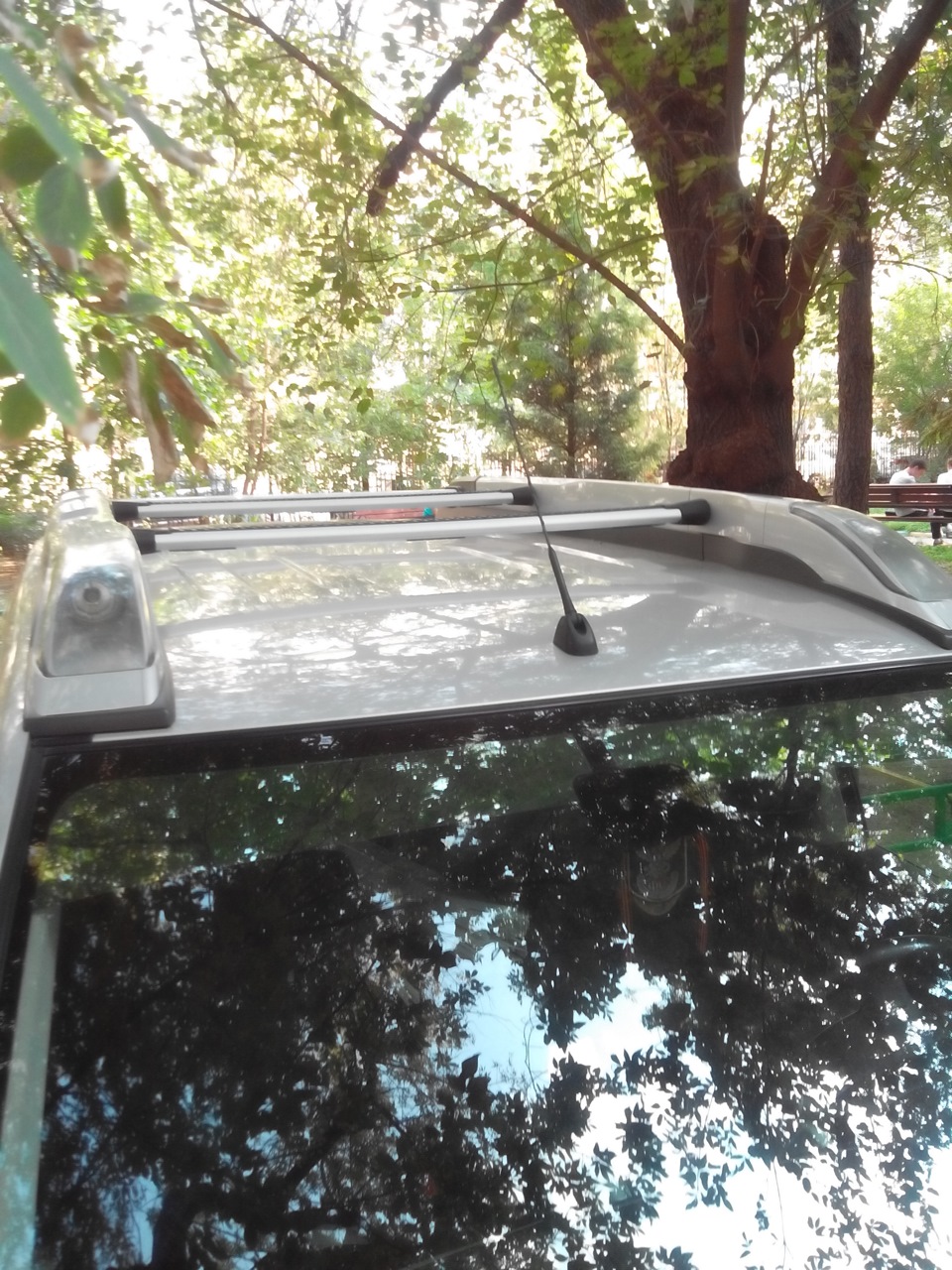

Итог: приобретенный навык, экономия в пару тысяч, хорошее настроение.
Да, забыл сказать. Снизу поперечин предлагают наклеить по три резинки. Их назначение мне не понятно. Что то мне подсказывает, что или на солнце сами отлипнут, или если груз крепить скотчем, то они «уйдут» вместе с ним. Наклеил, а там посмотрим.
Запчасти
Nissan X-Trail 2008 — своими руками
Машины в продаже
Nissan X-Trail, 2011
Nissan X-Trail, 2013
Nissan X-Trail, 2014
Nissan X-Trail, 2013
Комментарии 26
Подскажите, а как в них поставить например велокрепление или лыжное? Каждый отщелкивать серые заглушки продольных штатных дуг?
Проще не бывает. Ничего отщелкивать не нужно.
А сам груз как крепите чтобы не улетел?
Выложите инструкцию по установке поперечин. Спасибо.
Не за что, удачи, ждём отчёта. :))))
Вот лекала от наших коллег
www.yadi.sk/i/ay9F_3dwftLDw
www.yadi.sk/i/hRBwyfKSftLMK
Размер лекала на печати надо подгонять.
Мне такие же срочно нужны.
А они на одной высоте расположены или центральная чуть чуть выше?
Идеально на одной высоте в отношении друг друга.
подскажите где купить эти поперечины?может есть ссылка
Ссылку не нашел, но накладную вроде видел в документах недавно. Я постараюсь найти, если она еще жива.
подскажите где купить эти поперечины?может есть ссылка
Привет, чисто случайно, убираясь в машине нашел квитанцию. Вот ссылка el-zap.ru
Арт. KE732JG010
Сейчас в районе 8000, но есть аналоги в районе 5000
Вот ни разу не реклама. Просто в помощь.
Кстати эти резиночки, которые клеятся снизу необходимы для того, чтобы веревка и резинки для крепления груза не скользили по поперечинам! Купил себе такие сегодня, буду в выходные устанавливать!
Я отверстия делал детским выжигателем. Поперечины использую для перевозки бокса, он как нельзя лучше подходит Иксу. Когда открыт люк и не установлен бокс, можно держаться за поперечины, ну это больше детская забава…
Здорово, как потеплеет сразу поставлю, спасибо за совет и фото.
Я еще не ходил по трассе с ними. Но ставил не с кондачка. Почитал у других. Говорят, что «не воют, не поют». Поперечина то на хвосте есть сначала, а эти две в створе с ней добавились. Так, что ничего по сути для аэродинамики не прибавилось, не убавилось.
Думаю, что на расход повлияет высота груза, а когда пустой то Иксу будет пофиг. Он и без поперечин рыльцем не спорт-кар 🙂
Люка у меня нет. Я их не вижу. Посмотрел со стороны, поперечины не портят внешний вид совсем, а даже добавили нотку его предназначения.
Вот у кого люк есть, то конечно же подумать надо пред установкой.
Машина активно ездит буквально последние 3 года. Пусть мамонт потрудится мне на радость.
У меня с люком и это даже удобнее!))) Груз порой удобнее крепить высунувшись в люк. А для задних пассажиров при открытом люке получается удобная поперечина, чтобы держаться. Кстати, можно отсканировать эти бумажные разметки и выложить здесь для тех, кто не хочет переплачивать за оригинал… как я например)))) и чтобы избежать лишних подгонок…
Да, удобства крепления ужасны. Поперечены так низко расположены, что рулон скотча или клубок веревки с трудом просунуть. Плюс ко всему релинги не дают дотянуться и увидеть, что и как крепится. У меня рост 188. И то пришлось то на порог, то на колесо вставать.
Наловчился вязать груз (вагонку, брусы, доску, трубы, и даже трехметровую стремянку) петлями.
То есть по центру делаю петли на каждую поперечину, укладываю длиномер и затягиваю концами накрест. Рынок не далеко от дачи. Беру ровно столько сколько надо на данный момент. Малым ходом всё довозил прелюбезно и наипрекраснейше. В установке поперечин еще ни разу не усомнился и не пожалел.
Думаю, что зимой порадует тот факт, что при торможении весь снег с крыши не придет ко мне на лобовуху. Как это было уже дважды. Один раз этот случай мог быть и плачевным.
Вчера крепил лестницу алюминиевую))) Мужики рядом с магазином завистливо поглядывали, привязывая веревкой не до конца закрытую крышку багажника и приматывая красную тряпку на конец лестниц.))) А я вот теперь думаю, как мне установить Тулевские крепления для перевозки лыж… чтобы каждый раз не дергать накладки и не ломать крепления…
