Б2.Электрическое поле. Напряжённость поля. Принцип суперпозиции полей. Силовые линии поля. Поле Диполя.

Электрическое поле — одна из составляющих электромагнитного поля; особый вид материи, существующий вокруг тел или частиц, обладающих электрическим зарядом, а также при изменении магнитного поля (например, в электромагнитных волнах). Электрическое поле непосредственно невидимо, но может быть обнаружено благодаря его силовому воздействию на заряженные тела.

Для количественного определения электрического поля вводится силовая характеристика — напряжённость электрического поля — векторная физическая величина, равная отношению силы, с которой поле действует на положительный пробный заряд, помещённый в данную точку пространства, к величине этого заряда. Направление вектора напряженности совпадает в каждой точке пространства с направлением силы, действующей на положительный пробный заряд.

При́нцип суперпози́ции — один из самых общих законов во многих разделах физики. В самой простой формулировке принцип суперпозиции гласит:

результат воздействия на частицу нескольких внешних сил есть векторная сумма воздействия этих сил.

Электрическое поле наглядно изображается с помощью силовых линий. Силовой линией электрического поля называется линия, в каждой точке которой касательная совпадает с вектором напряженности поля. Силовые линии проводятся с такой густотой, чтобы число линий, пронизывающих воображаемую площадку 1м2, перпендикулярную полю, равнялось величине напряженности поля в данном месте. Тогда по изображению электрического поля можно судить не только о направлении, но и о величине напряженности поля. Электрическое поле называется однородным, если во всех его точках напряженность Е одинакова. В противном случае поле называется неоднородным.

. Напряженность электростатического поля в данной точке есть физическая величина, определяемая силой, действующей на пробный единичный положительный заряд, помещенный в эту точку поля:

Как следует из формул напряженность поля точечного заряда в вакууме

Напряж.данной точки будет равна 1.Если 3,то 3. Договоримся,что из поожительных выходят,а в отрицательный заряд входят

Имеется конечная площадка ds,тогда поток

Если поверхность замкнутая,то поток через замкнутую поверхность

Замкнт. Поверхность разделяет просторан. На внутреннею часть и на внешнюю,которые между собой не прикасаются.замкн. находится,тогда поток вектора E через заданную поверхность

Имеется несколько зарядов. Теорема

Е—напряженность результирующего поля, а Е_i — напряженность поля, создаваемого зарядом Q_i. Подставляя последние выраже­ния в, получаем

Формула выражаетпринцип суперпозиции (наложения) электростатических полей, согласно которому напряженность Е результирующего поля, создаваемого системой зарядов, равна геометрической сумме напряженностей полей, создаваемых в данной точке каждым из зарядов в отдельности.Принцип суперпозиции позволяет рассчитать электростатические поля любой си­стемы неподвижных зарядов, поскольку если заряды не точечные, то их можно всегда свести к совокупности точечных зарядов.Электрический диполь — система двух равных по модулю разноименных точечных зарядов (+Q,–Q), расстояние l между которыми значительно меньше расстояния до рассматриваемых точек поля. Вектор, направленный по оси диполя (прямой, проходящей через оба заряда) от отрицательного заряда к положи­тельному и равный расстоянию между ними, называетсяплечом диполя 1. Вектор

совпадающий по направлению с плечом диполя и равный произведению заряда |Q| на плечо l, называетсяэлектрическим моментом диполяилидипольным моментом.Согласно принципу суперпозиции напряженность Е поля диполя в произ­вольной точке

где Е₊ и Е_– — напряженности полей, создаваемых соответственно положительным и отрицательным зарядами. Воспользовавшись этой формулой, рассчитаем напряжен­ность поля в произвольной точке на продолжении оси диполя и на перпендикуляре к середине его оси.

Б3.Поток вектора напряжённости электрического поля. Теорема Остроградского-Гаусса. Примеры.

Число линий вектора E, пронизывающих некоторую поверхность S, называется потоком вектора напряженности Ne.

Для вычисления потока вектора E необходимо разбить площадь S на элементарные площадки dS, в пределах которых поле будет однородным (рис.13.4).

Поток напряженности через такую элементарную площадку будет равен по определению

т.к то

Источник

§ 80. Принцип суперпозиции электростатических полей, Поле диполя

Опыт показывает, что к кулоновским силам применим рассмотренный в механике принцип независимости действия сил (см. §6), т.е. результирующая сила F, действующая со стороны поля на пробный заряд Q₀, равна векторной сумме сил F_i, приложенных к нему со стороны каждого из зарядов Q_i:

Согласно (79.1), F=Q₀E и F_i,=Q₀E_i, где Е—напряженность результирующего поля, а Е_i — напряженность поля, создаваемого зарядом Q_i. Подставляя последние выражения в (80.1), получим

Формула (80.2) выражает принцип суперпозиции (наложения) электростатических полей, согласно которому напряженность Е результирующего поля, создаваемого системой зарядов, равна геометрической сумме напряженностей полей, создаваемых в данной точке каждым из зарядов в отдельности.

Принцип суперпозиции позволяет рассчитать электростатические поля любой системы неподвижных зарядов, поскольку если заряды не точечные, то их можно всегда свести к совокупности точечных зарядов.

совпадающий по направлению с плечом диполя и равный произведению заряда

|Q| на плечо l, называется электрическим моментом диполя р или дипольным моментом (рис. 122).

Согласно принципу суперпозиции (80.2), напряженность Е поля диполя в произвольной точке

где Е₊ и Е_— — напряженности полей, создаваемых соответственно положительным и отрицательным зарядами. Воспользовавшись этой формулой, рассчитаем напряженность поля на продолжении оси диполя и на перпендикуляре к середине его оси.

1. Напряженность поля на продолжении оси диполя в точке А (рис. 123). Как видно из рисунка, напряженность поля диполя в точке А направлена по оси диполя и по модулю равна

Обозначив расстояние от точки А до середины оси диполя через л, на основании формулы (79.2) для вакуума можно записать

Источник

Принцип суперпозиции электростатических полей, Поле диполя

Опыт показывает, что к кулоновским силам применим рассмотренный в механи­ке принцип независимости действия сил (см. §6), т.е. результирующая сила F, действующая со стороны поля на пробный заряд Q₀, равна векторной сумме сил F_i, приложенных к нему со стороны каждого из зарядов Q_i:

Согласно (79.1), F=Q₀E и F_i,=Q₀E_i, где Е—напряженность результирующего по­ля, а Е_i — напряженность поля, создавае­мого зарядом Q_i. Подставляя последние выражения в (80.1), получим

Формула (80.2) выражает принцип су­перпозиции (наложения) электростатиче­ских полей,согласно которому напряжен­ность Е результирующего поля, создавае­мого системой зарядов, равна геометриче­ской сумме напряженностей полей, со­здаваемых в данной точке каждым из зарядов в отдельности.

Принцип суперпозиции позволяет рас­считать электростатические поля любой системы неподвижных зарядов, поскольку если заряды не точечные, то их можно всегда свести к совокупности точечных зарядов.

совпадающий по направлению с плечом диполя и равный произведению заряда

|Q| на плечо l, называется электрическим моментом диполя рилидипольным мо­ментом(рис. 122).

Согласно принципу суперпозиции (80.2), напряженность Е поля диполя в произвольной точке

Е=Е₊ + Е_—, где Е₊ и Е_— — напряженности полей, со­здаваемых соответственно положительным и отрицательным зарядами. Воспользо­вавшись этой формулой, рассчитаем на­пряженность поля на продолжении оси диполя и на перпендикуляре к середине его оси.

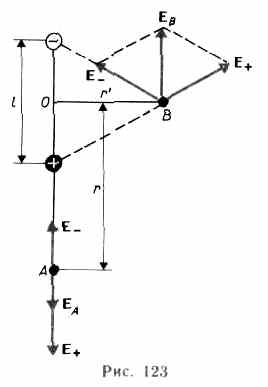

Напряженность поля на продолже­нии оси диполяв точке А (рис. 123). Как видно из рисунка, напряженность поля диполя в точке А направлена по оси дипо­ля и по модулю равна

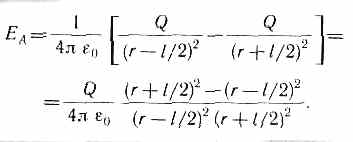

Обозначив расстояние от точки А до середины оси диполя через л, на основании формулы (79.2) для вакуума можно за­писать

Согласно определению диполя, l/2

ренных треугольников, опирающихся плечо диполя и вектор ев, получим

Подставив в выражение (80.5) значение (80.4), получим

Вектор Е_B имеет направление, противопо­ложное электрическому моменту диполя (вектор р направлен от отрицательного заряда к положительному).

Источник

Принцип суперпозиции электростатических полей поле диполя

Электрическим диполем называется система двух одинаковых по величине, но разноименных точечных зарядов, расстояние между которыми l значительно меньше расстояния до тех точек, в которых определяется поле системы ( ) (рис. 1.6).

Здесь называют плечо диполя – вектор, направленный от отрицательного заряда к положительному и численно равный расстоянию между зарядами.

Пример 1. Найдем Е в точке А на прямой, проходящей через центр диполя и перпендикулярной к оси (рис. 1.6)

Из подобия заштрихованных треугольников можно записать:

Пример 2. На оси диполя, в точке В (рис. 1.6):

Пример 3. В произвольной точке С (рис. 1.7).

При

при .

Из приведенных примеров видно, что напряженность электрическо-го поля системы зарядов равна геометрической сумме напряженностей полей каждого из зарядов в отдельности (принцип суперпозиции).

Источник

Принцип суперпозиции электростатических полей поле диполя

Одной из основных задач электростатики является оценка параметров поля при заданном, стационарном, распределении зарядов в пространстве. Один из способов решения подобных задач основан на принципе суперпозиции. Суть его в следующем.

Если поле создается несколькими точечными зарядами, то на пробный заряд q действует со стороны заряда qk такая сила, как если бы других зарядов не было. Результирующая сила определится выражением:

Т.к. , то – результирующая напряженность поля в точке, где расположен пробный заряд, так же подчиняется принципу суперпозиции:

Это соотношение выражает принцип наложения или суперпозиции электрических полей и представляет важное свойство электрического поля. Напряженность результирующего поля, системы точечных зарядов равна векторной сумме напряженностей полей, созданных в данной точке каждым из них в отдельности.

Рассмотрим применение принципа суперпозиции в случае поля, созданного электрической системой из двух зарядов с расстоянием между зарядами, равными l (рис. 1.2).

Поля, создаваемые различными зарядами, не влияют друг на друга, поэтому вектор результирующего поля нескольких зарядов может быть найден по правилу сложения векторов (правило параллелограмма)

Рассмотрим другой пример. Найдем напряженность электростатического поля Е, создаваемую двумя положительными зарядами q 1 и q 2 в точке А, находящейся на расстоянии r 1 от первого и r 2 от второго заря-дов (рис. 1.3).

Воспользуемся теоремой косинусов:

Если поле создается не точечными зарядами, то используют обычный в таких случаях прием. Тело разбивают на бесконечно малые элементы и определяют напряженность поля создаваемого каждым элементом, затем интегрируют по всему телу:

Если же поле создано сложными по форме заряженными телами и неравномерно заряженными, то используя принцип суперпозиции, трудно найти результирующее поле.

формуле (1.4.4) мы видим, что – векторная величина:

В качестве примеров можно рассмотреть линейное распределение зарядов или распределение заряда по окружности.

Определим напряженность электрического поля в точке А (рис. 1.4) на расстоянии х от бесконечно длинного, линейного, равномерно распределенного заряда. Пусть λ – заряд, приходящийся на единицу длины.

Считаем, что х – мало по сравнению с длиной проводника. Выберем систему координат так, чтобы ось y совпадала с проводником. Элемент длины dy, несет заряд Создаваемая этим элементом напряженность электрического поля в точке А:

Вектор имеет проекции dE_x и dE_y, причем Т.к. проводник бесконечно длинный, а задача симметричная, то у – компонента вектора обратится в ноль (скомпенсируется), т.е. .

Тогда . Теперь выразим y через θ. Т.к. то и , тогда

Таким образом, напряженность электрического поля линейно распределенных зарядов изменяется обратно пропорционально расстоянию до заряда.

Этот результат, полученный для бесконечно длинного линейного заряда, с хорошей точностью справедлив и для линейного заряда конечной длины при условии, что х – мало по сравнению с расстоянием от точки А до концов проводника.

Задание: по тонкому кольцу радиуса R равномерно распределен заряд q. Определить Е в точке А (рис. 1.5).
