Метод расчета греющих полов
Невидимое отопление, сокрытое в толще пола, впечатляет многих, и этот вид отопления находит все большее применение не только в общественных зданиях, но и в квартирах. Вместе с тем, не все проектировщики систем отопления в достаточной степени владеют инженерными методами расчета полов, обогреваемых водой, часто довольствуясь рекомендациями поставщиков импортного оборудования, которые стремятся использовать больше труб в надежде на автоматику, призванную защитить потребителя от избыточного отопления.

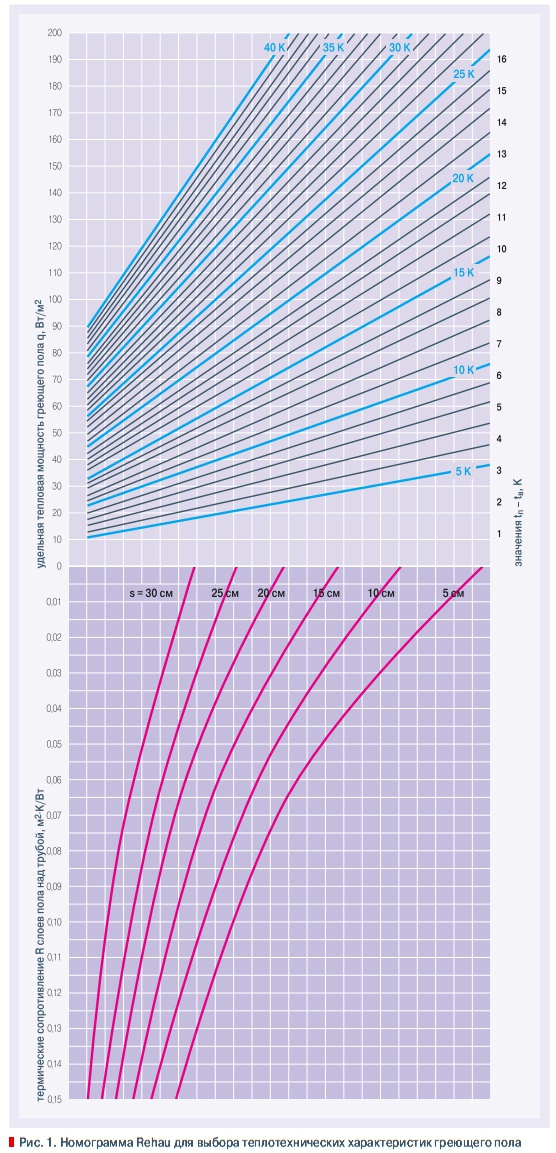

Рис. 1. Номограмма Rehau для выбора теплотехнических характеристик греющего пола

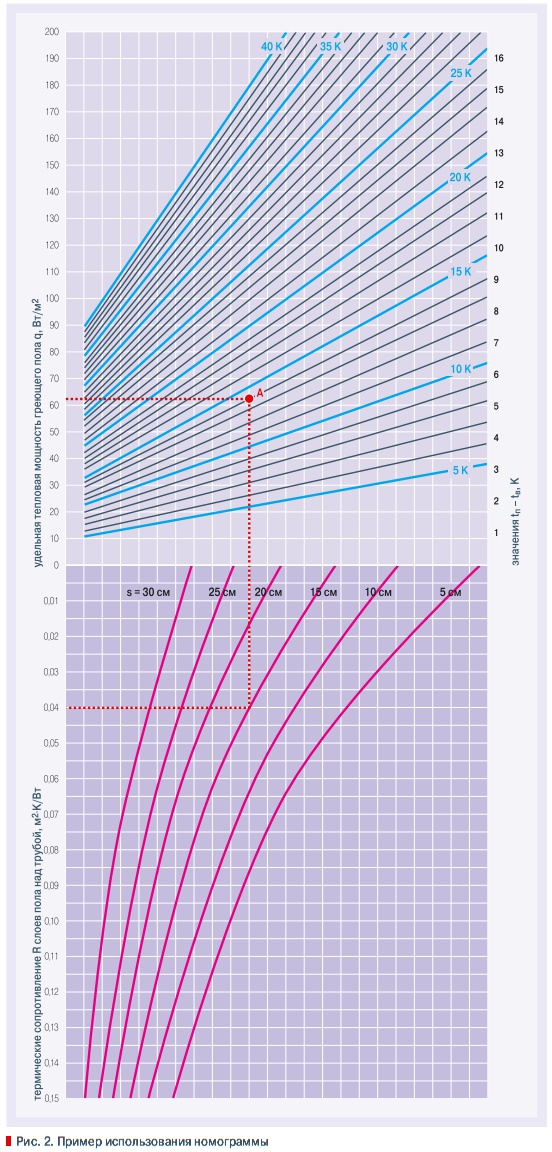

Рис. 2. Пример использования номограммы

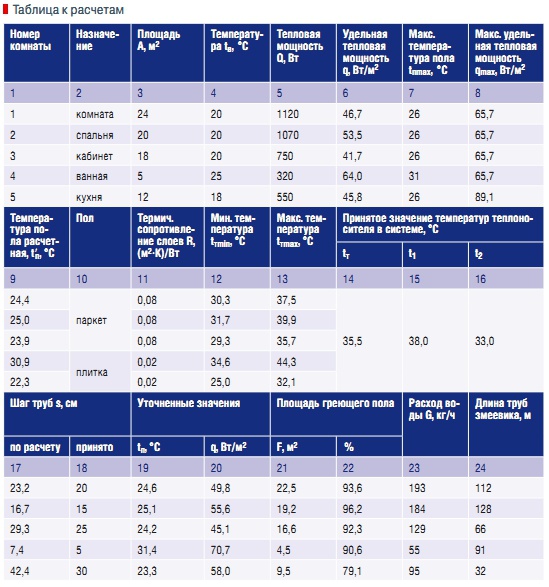

Таблица к расчетам
Теоретические основы теплового расчета теплых полов были обстоятельно разработаны французским ученым А. Миссенаром в середине прошлого века. Советское издание его самой известной монографии [1] успешно использовалось многими специалистами при разработке экспериментальных проектов. Расчетные номограммы, прилагавшиеся к этой книге, давали возможность достоверно выполнять все теплотехнические расчеты, связанные с устройством теплых полов.
Но прошло несколько десятилетий, прежде чем теплые полы начали применяться достаточно широко, и причиной тому стало появление труб из полимерных материалов, которые, в отличие от стальных трубопроводов, можно замоноличивать в строительные конструкции зданий без опасений, связанных с коррозией. В наше время научное сопровождение новых технологий часто берут на себя компании, эти технологии разрабатывающие.
В частности, известная германская фирма Rehau рекомендует применять для теплотехнических расчетов теплого пола с полимерными трубами номограмму, где использованы те же параметры, которыми в свое время оперировал А. Миссенар, но в несколько иной модификации. Воспользуемся и мы номограммой (рис. 1, [2]) этой известной фирмы, имеющей немалый опыт успешного применения полимерных труб в теплых полах.
На рис. 2 показано, как можно при помощи номограммы определить температуру теплоносителя, подаваемого в змеевик теплого пола в помещении с расчетной температурой tв = 20 °С, если термическое сопротивление слоев пола, расположенных над греющей трубой, составляет 0,04 (м2К)/Вт, трубы проложены с шагом 15 см, а температура поверхности пола не должна превышать 26 °С. Для этого вначале определяется величина tп – tв = 26 – 20 = 6 °С, после чего выполняется построение, показанное на рисунке толстой линией.
Через точку А проходит наклонная линия tт – tв = 14,5 °С. Это означает, что средняя температура теплоносителя составляет 20 + 14,5 = 34,5 °С. При разности температур в подающем и обратном трубопроводах системы отопления 5 °С расчетные температуры будут 37 – 32 °С. Номограмма* позволяет также определить удельную тепловую мощность греющего пола, которая в нашем примере равна 65 Вт/м2.
Следует, однако, сказать, что графоаналитические методы расчетов, широко использовавшиеся в прошлом, в наше время, для которого характерно повсеместное применение цифровых технологий, выглядят несколько архаично. Поэтому ведущими фирмами разработаны программы расчетов, которыми пользуются специалисты. Вместе с тем компьютерные программы, как уже отмечалось [3], сковывают инженерную мысль цепями жесткого алгоритма, в них заложенного, в то время как ручные расчеты, выполненные с использованием теперь уже общедоступных электронных таблиц MS Excel, дают возможность подойти к решению различных задач творчески и вполне осознанно.
Но чтобы воспользоваться возможностями MS Excel для теплового расчета греющего пола, нужно определить зависимости, связывающие различные параметры отопительной системы, например, с помощью номограммы (рис. 1). В результате преобразования отображенных линиями номограммы функций в аналитические зависимости, получены следующие формулы:
tт – tв = (tп – tв)(0,066s + 12,2R + 1,06), (1)
q = 9,89(tп – tв)1,057, (2)
где tт — средняя температура теплоносителя, °С; tв — температура воздуха отапливаемого помещения, °С; tп — температура поверхности греющего пола, °С;
где — толщина слоя, м; — теплопроводность материала слоя, Вт/(мК); s — шаг труб греющего змеевика, см.Если подставить в эти формулы значения параметров системы из нашего примера, графическое решение которого приведено на рис. 2, получим такие результаты:
tт – tв = (26 – 20)×(0,066×15 + 12,2×0,04 + 1,06) = 14,96 К.q = 9,83×(26 – 6)1,057 = 65,3 Вт/м2.
Эти результаты практически совпадают с теми, что получены с использованием номограммы. Здесь наш читатель вправе спросить, для чего нужны формулы, если и без них может быть получен нужный результат? Во-первых, это удобно, потому что единожды записав формулы в MS Excel, можно выполнять любые расчеты не отходя от компьютера и не прибегая к напечатанной на бумаге номограмме, которую надо где-то найти, чтобы потом на пересечении полустертых от многократного пользования линий отыскать в ней нужную точку и прочитать относящиеся к ней символы.
Во-вторых, это позволяет с легкостью выполнять многовариантные расчеты путем замены любого аргумента в функции с мгновенным получением результата такой замены. Известно, что оптимальное и самое экономичное техническое решение в каждом конкретном случае может быть найдено только при многовариантном проектировании.
В-третьих, это дает возможность сохранить все исходные данные, расчетные зависимости и результаты расчетов в электронном виде на одном файле с возможностью последующей проверки и корректировки расчетов. Чтобы математическая модель процессов переноса тепла от греющего пола в помещение была полной, необходимо уравнения (1) и (2) преобразовать таким образом, чтобы любой аргумент мог выступать в роли функции. В результате преобразований уравнения (1) получим:
Обратная функция уравнения (2) получена методом аппроксимации:
tп – tв = 0,1153q0,945. (6)
Рассмотрим примеры задач, которые решаются с помощью полученной математической модели.
Пример 1. Теплопотери ванной комнаты, имеющей наружные ограждения, составляют 455 Вт. Площадь пола, свободная от санитарного оборудования, равна 3,5 м2, а термическое сопротивление слоев пола, покрытого керамической плиткой, определено расчетным путем и составляет R = 0,02 (м2К)/Вт. Возможно ли обеспечить отопление этой комнаты полом, обогреваемым водой с температурами 40 – 35 °С, если расчетная температура воздуха tв = 25 °C, а предельная температура на поверхности пола в соответствии с нормами не должна превышать 31 °C?Удельная тепловая мощность греющего пола q должна быть равна
Для того чтобы тепловой поток от пола в ванную комнату был равен этой величине, разность температур (tп – tв) в соответствии с формулой (6) должна составлять:
tп – tв = 0,1153×1300,945 = 11,5 °C.
При такой разности температур на поверхности пола должна была бы поддерживаться температура
tп = tв + 11,5 = 36,5 °C.
Это выше, чем допускается по нормам, и потому обеспечить отопление ванной комнаты только греющим полом невозможно. Вместе с тем, греющий пол в ванной комнате можно устроить, если дополнительно установить в ней радиатор. Определим при этом максимально возможную тепловую мощность греющего пола по формуле (2):
q = 9,89×(31 – 25)1,057 = 66 Вт/м2.
Для того чтобы температура на поверхности пола была действительно равна 31 °C, нужно выбрать шаг трубок s, воспользовавшись формулой (4):
Шаг трубок на практике обычно принимают кратным 5 см, и чтобы не превысить максимальную допустимую температуру на поверхности пола, принимается ближайшее большее значение, то есть s = 15 см. При этом действительная разность температур tп – tв определяется по формуле (3):
Действительная величина теплового потока уточняется по формуле (2):
q = 9,89×5,41,057 = 58,8 Вт/м2.
Нагрузка отопительного радиатора при этом составит
455 – 3,5×58,8 = 249 Вт.
Пример 2. Теплопотери комнаты, в которой должна поддерживаться температура 20 °C, составляют 980 Вт. Площадь комнаты — 21 м2. Необходимо выбрать шаг греющих трубок s при условии, что термическое сопротивление слоев паркетного пола составляет R = 0,08 (м2К)/Вт, предельно допустимая температура поверхности пола — tпmax = 26 °С, а расчетные температуры теплоносителя в системе обогрева полов обычно составляют 38 – 33 °С. Расчет начинается с тех же вычислений, которые выполнялись в первом примере:
Поскольку tп tп. Так и должно быть, потому что принятый шаг трубок больше расчетного значения. Но нельзя не обратить внимания на то, что при этом температура поверхности пола в ванной комнате превысила нормативный уровень 31 °С на 0,4 °C.
В этом случае проектировщику, возможно, вместе с заказчиком придется проигнорировать столь незначительное превышение, или, приняв шаг трубок не 5, а 10 см, согласиться с тем, что температура в ванной комнате будет ниже расчетного значения 25 °С. Превышение температуры пола над первоначально рассчитанным значением вызовет повышенный тепловой поток от пола к воздуху помещения.
Чтобы этого не произошло, под частью площади пола в каждой комнате греющий змеевик располагать не следует. Площадь греющего пола F [м2] определяется по формуле F = Q/q, где Q — расчетная тепловая мощность [Вт] из колонки 5,а q — уточненный тепловой поток [Вт/м2]из колонки 20. Полученные значения заносятся в колонку 21, и для того чтобы определить, какую часть общей площади пола помещения занимает собственно греющий пол, нужно площадь греющего пола F разделить на общую площадь помещения А (из колонки 3).
При этом конфигурацию змеевика нужно проектировать таким образом, чтобы участки холодного пола размещались у внутренних стен комнаты, то есть там, где наиболее вероятно будет стоять мебель.Заполнением 22й колонки собственно тепловой расчет заканчивается. Его результатом является определение шага труб змеевика и его площади. Но расчетную таблицу целесообразно дополнить еще двумя колонками, куда будут внесены величины, которые станут исходной информацией для последующего гидравлического расчета системы напольного отопления.
Расход воды G [кг/ч]вычисляется с учетом принятого перепада температур t1 – t2, а длину труб змеевика L [м] удобно определить:
приняв значения F и s соответственно из 21й и 18й колонок.Если воспользоваться* MS Excel, то процесс компьютерного теплового расчета греющих полов по изложенному здесь методу станет занятием несложным и даже приятным, в особенности для тех, кто предпочитает рассчитывать проектируемые инженерные системы самостоятельно, не слишком доверяясь менеджерам компаний, поставляющих оборудование для этих систем.
