Прокладка акустического кабеля в двери Ваз 2114 (Без разбора панели)

Всем привет, друзья!
Сегодня решил составить небольшое пособие о том, как можно проложить акустический кабель в двери наших «самар» максимально простым способом, не разбирая панель, и особо не выделываясь.
Таким способом можно проложить кабель любого сечения, разве что под толстые кабеля скорее всего Вам уже в самой двери придется сверлить отверстие под вторую гофру.
В интернет много текста, но все в общих чертах и подробной инструкции с фото я не нашел. Поэтому сделаю свой «гайд», который, надеюсь кому то будет полезен.
Итак, приступим.

Шаг первый.
Откручиваем болт пластиковой накладки на порожек и снимаем пластиковый стык на стойке который идет к торпедо (коряво объяснил, на фото поймете). Отодвигаем изоляционные материалы, и прямо под пластиковой накладкой видим отличное отверстие. На некоторых моделях может быть залеплено изолентой, но это не точно.
Вынимаем из штатного места гофру, с той стороны, которая идет к кузову. При снятии гофры можно помочь себе аккуратно пассатижами, если задеревенело.

Шаг второй.
Нам понадобится тонкая, но плотная проволока, отлично мне подошла проволока из гофры для укладки проводов. Продеваем проволоку через верхнее отверстие и ловим ее в нижнем. Можно воспользоваться пинцетом или же спокойно просунуть пальцы и поймать проволоку. Вытягиваем ее снизу.

Шаг третий.
К НИЖНЕМУ концу проволоки привязываем акустический кабель, лучше если вокруг кабеля вы проволокой обвяжите и прижмете пассатижами, потому что массивные узлы сверху не пройдут. После того, как убедились, что все надежно закреплено, сверху тянем проволоку. С усилием, но не с дуру, потихоньку. Если не идет, то заново. Целиться надо при вытягивании немного влево(для водительской двери) и в право (для пассажирской).
В скором времени все получится и кабель Вы вытяните. Ура, половина пути пройдена.

Шаг четвертый.
Снимаем обшивку двери, далее снимаем нижний конец гофры из двери.
Продеть кабель в гофру будет не просто, но решаемо.
Для этого также протягиваем проволоку через гофру(то еще удовольствие), совет, старайтесь ее максимально распрямить, тогда проскочит. (Это относительно долгое занятие, хотя с водительской стороны продел буквально за пару минут.)

Далее тем же способом как бы сверху в низ затягиваем и аккустический кабель. И бум, все готово!

Осталось только засунуть кабель в саму дверь, поставить гофры на место и все подключить.

Что касается салона и дальнейшей прокладки кабеля, тут уже кабеля разводите к ГУ или к усилителям как Вам нужно, далее каждый уже сам решает. Самый сложный этап я расписал. Надеюсь мой некий гайд будет полезен тем, кто решить так же как я тянуть провода самостоятельно.
Как видите, ничего сложного нет.
Если будут вопросы, в комментариях отвечу.

Источник

Протяжка аудио проводов в двери ваз 2114

Всем доброго дня!
Опишу немного, как провел провода на динамики в двери четырки.
◾Делал 3 протяжки аудио проводки сечением 2х1,5 кв.
▪️По левую сторону вышло 6м х 3 ≈ ¹8 м.
▪️По правой стороне чуть меньше на пару метров с хвостиком 😃 — 4,70 х 3 ≈ ¹4,1 м.
🔳 Итого по проводу выходит ≈ 33 метра.
Сам процесс протяжки провода в двери: 🐍 не столь сложный, если есть под рукой приспособления в виде лески от триммера ( 30 см лески достаточно чтобы вывести провод с салона в отверстие под гофру) и поводок от удочки (чтобы провод который вышел из салона протянуть через резиновую гофру, а потом уже завести в саму дверь).
После протяжки аудио проводки в двери с использованием этих приспособлений (которые облегчают сам процесс), нужно оставить хороший запас проводов для динамиков.
Акустические провода (с левой двери прокинул под торпедой, на правую сторону, в связке с проводами правой двери) и вёл в гофре, по правому борту автомобиля, запасы уложил под сидением.

Благодарен🎁🏅👏 всем товарищам на драйве, которые не прошли мимо, и посоветовали свои способы по протягиванию проводов в двери. Именно с их помощью удалось, легко решить этот вопрос 🙋.
Надеюсь этот пост будет полезен многим, кто решит провести провода в двери с салона ваз 2114.
Всем спасибо за ⚠!
Всем удачи и бодрой 🎶!

Источник

Прокладка проводов в передние двери ваз 2114

Доброго времени суток.

Пост будет коротко и по делу, ибо в сети почему-то нет толкового руководства как все таки проложить эти провода. Надеюсь, кому-то это облегчит жизнь) (кидал провода я вечерами 3 дня!)

Машина с салона в одной семье и никакой акустической подготовки не имела и в машину никто не лазал. Поэтому возникли трудности в отдиранием шумоизоляции.
Опишу как прокладывал провода в пассажирскую дверь, ибо это самое сложное как оказалось. В водительской уже и так много проводов и будет немного проще.

Обязательно! возьмите проволоку достаточно жесткую, которой можно будет тянуть акустический кабель через резиновую гофру от двери до стойки и вверх по стойке в салон.

Сначала кидаем провода от двери через резиновую гофру в стойку. Провод будет сопротивляться, но сделать это вполне можно. Можно гофру немного растягивать в том месте, где идет провод и тем самым помочь ему.
Затем привязываем провод к проволоке и тащим наверх (вниз никак не получится прокинуть). Примерное расположение отверстия в стойки отметил на фотке (в районе петли двери).

Снимаем все обшивки по низу двери, заводскую шумку у стойки. Отдирать стоит снизу вверх по стойке. Будет сложно, если там еще не вступала нога тюнинга) Бардачок снимать необязательно, но я снял и смог разглядеть выходящий провод через небольшое отверстие. Я отдирал все левой рукой залезая под панелью сидя на пороге)
Важно! Отверстие в стойке будет залеплено шумкой, почти наглухо. Надо отодрать шумку.

Источник

Протяжка проводов в двери ваз 2114

Панель снимать не надо

там какая-то пластина внутри и провода упираются, придется наверно дополнительную гофру ставить!

провода нада протягивать сверху. никаких новых дырок сверлить не надо. торпеду снимать тоже. слева снять приборы а справа бардачек. и целица протяжкой в верхнее отверстие стойки.,дотягивацца. да это гиморно но все получаецца.
а снизу провода не продеть.

Теперь так и свисает проводка между дверью и кузовом при открытой двери.

парился 2 часа чтоб протянуть провод в дверь..
в дырку, которая к двери повернута, где гофра ещё резиновая, туда протяжка пролезла..
а с проводом обратно не вылазит
временно протянул через верх.. по стойке, по средней вниз и под накладкой порога.. но имхо надо переделать..
другу делали полгода назад.. но в тот момент торпеда снята была..
видимо так же придеться делать.. ну заодно и прошумлю тогда..

и ещё вопрос.. подскажите куда лучше кросы прикрепить в европанели?

Чем можно вырезать дырки под колонки в задней полке? Электролобзика нету А сам я неразу не вырезал.

Источник

№17 Как правильно протягивать провода в двери ВАЗ 2115!

С приобретением более мощной акустики в двери автомобиля, необходимо заменить акустические провода.
При выборе провода стоит обратить внимание на сечение:

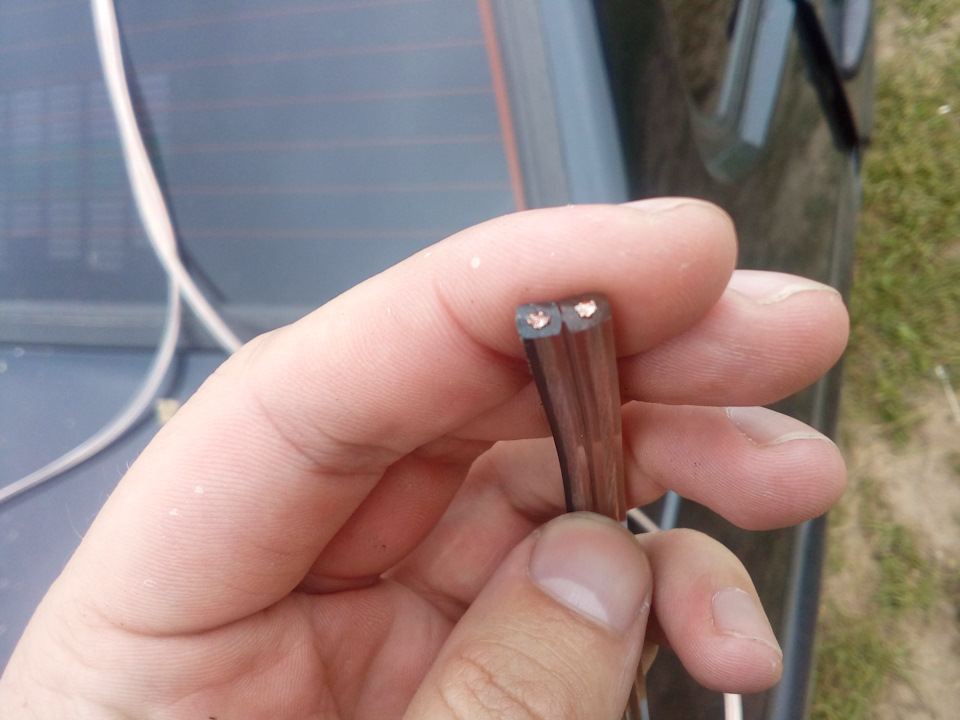

* для динамики от 80w (RMS) достаточно сечение 1 — 1,5 кв.мм и на качество провода — содержание меди. Старайтесь не покупать дешевые провода, а то получиться как у меня.

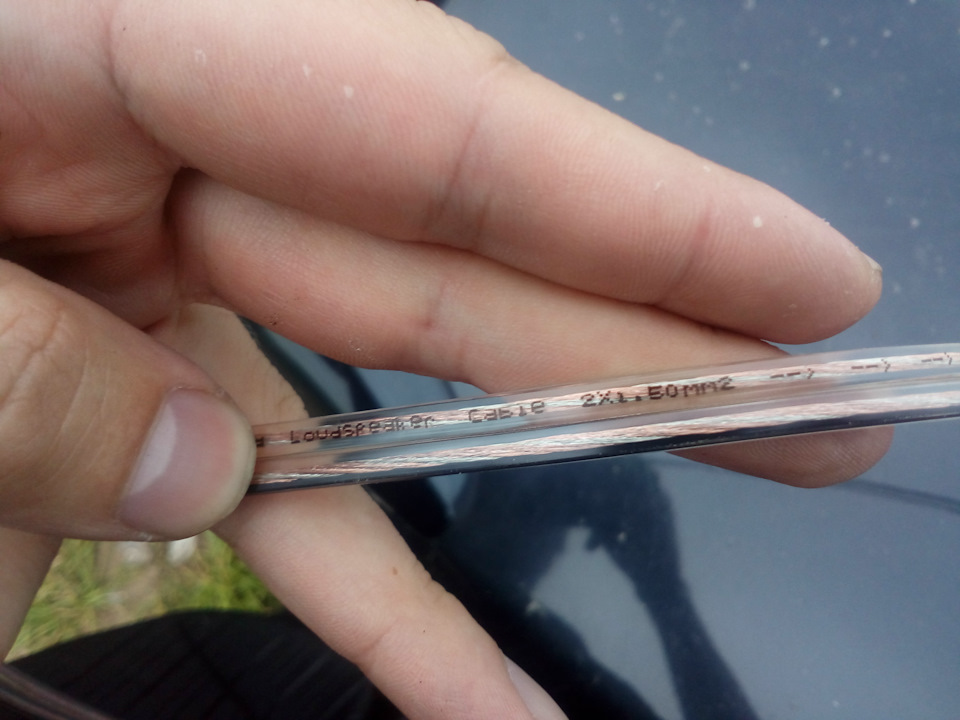

Сейчас купил для своих 120W-ых динамиков 10 метров вот такого провода, по цене 75р за метр:

———————————————————————————————————
Есть два способа протянуть провод:
1) Тяжелый — когда мы смотрим куда идут остальные провода из двери и пытаемся так же.
Именно так я и сделал, когда протягивал первый раз (1 вечер одну дверь, 2-ой вечер вторую дверь).

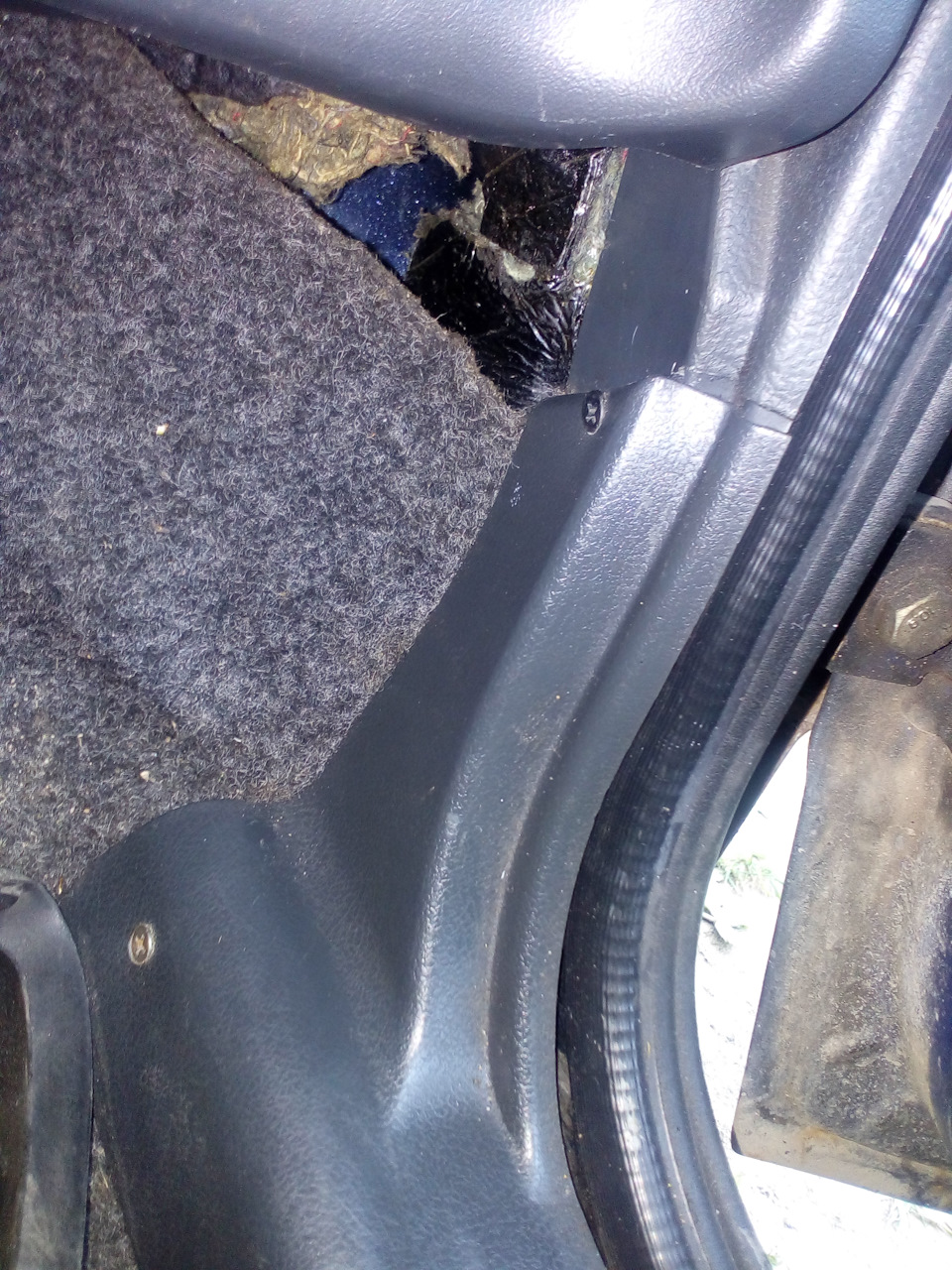

2) Лёгкий — Под угловым порогом — есть отверстие. (Сегодня протянул все за 1 час):

Рекомендую взять кусок жесткого провода и подсвещая фонариком просунуть его в отверстие, ибо это отверстие диаметром всего миллиметров 8, а далее сделать все как на фото.
