разбор двери ниссан х трейл т31
Как разобрать переднюю дверь Икстрейл 31. Виброизоляция передних дверей. Опыт.
Всем драйвовым читателям доброго!
«Букаф» будет много…)
После шви крыши, решил я двери проклеить. Начать решил с передних. И так как в правую дверь я уже лазил( гремела внутренняя панель, 2 болта ослабли, заодно наклеил остатки стп’хи), то понимание того, что там не всё как у нормальных машин уже было)
Как снять наружный пластик есть много видео и статей, а вот как снять внутреннюю панель, добраться во внутрь двери практически ничего нет. Единственное, что я понял из них, так это то, что надо стекло приклеивать в закрытом положении ( а на самом деле, вообще это делать не надо!).
Самой большой ошибкой было то, что я раскрутил все болты на панели. Я конечно же и с обратной стороны умудрился залезть в катушку с тросиками…что на трёх болтах крепится((
3 раза разбирал и собирал, нифига
И, пока думал, что всё целое, поехал в Автотрэйд, к спецам, предварительно опустив стекло до конца и замотав проём плёнкой. «На сервисе» начали лица кривить…мол тросики натягивать, наматывать это «дно». В итоге тросик с одной стороны не дотягивался до защёлки 2 см. Разобрав катушку, увидели, что тросик смяло и он деформировался. Смысла его оставлять не было. Тут же в их конторе узнал есть ли такой(стеклоподъёмник): нет и под заказ нет. Посмотрел на эмексе: 6500 и ожидание 42 дня. Пошёл в «фирму Автомобили», к своей «любимой тётеньке» с хорошим товаром и большими скидками: 5100, ожидание неделя( она посоветовала посмотреть на разборках. Но какие у нас в городе разборки?!😂 На дроме нашёл один в наличии за 2500 в Иркутске, его надо было забрать максимум через 1,5 часа, остальные под заказ.

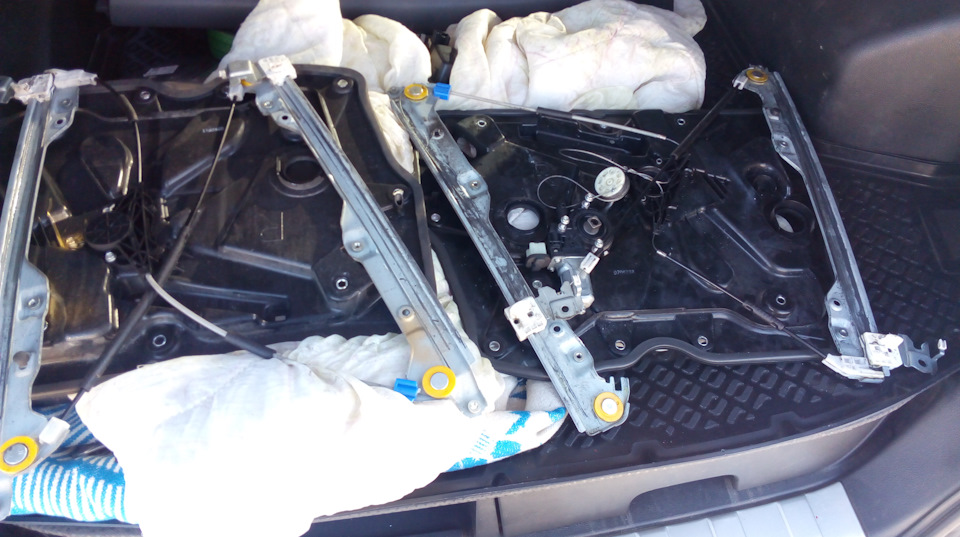

2,5ый Икс вполне хорошо идёт по трассе!) Забрал. Стеклоподъёмник оказался в сборе: и сам механизм с мотором и даже панель внутренняя. Так что если кому надо панель или моторчик- обращайтесь!
Машину в Иркутске всю уделал: соль, каша.
На обратном пути сразу приехал в трэйд, там переставили механизм на мою панель, так как она проклеяна была и ещё раз объяснено что и как делать с другой дверью!) Спасибо им))
Сейчас расскажу как всё же снять эту панель и во сколько мне вылилась виброизоляция правой передней двери)
Чтобы добраться во внутрь двери надо снять наружный пластик, разъединить разъёмы управления стеклоподъёмников, ламп дверей, управления зеркалами. Снять 2 тросика от двери. Потом надо снять 2 больших кружка на панели и, опустить стекло( присоединив временно механизм управления стеклоподъёмниками) до того уровня, когда в этих отверстиях под круглыми глушками не появится по болту. Откручиваем их и, ВЫТАСКИВАЕМ стекло 2 руками во внутрь, ставя его по диагонали! Не надо его крепить и ждать когда скотч отлетит и оно упадёт, не надо потом оттирать его от скотча или покупать малярный скотч. Вместе с тем стекло можно удобно вымыть и смотреть через разрез когда прокатываешь верхнюю часть двери!))
Затем откручиваем 2 болта на корпусе самой двери( они крепят направляющие от салазок стекла), на самом верху. На панели, не откручивать надо всего 4 болта: они крепят направляющие к панели и снимаются, а затем ставятся вместе! Собирается всё в обратном порядке: вставляется панель с направляшками на ней, панель прикручивается к двери, потом ставите стекло и прикручиваете его и направляющие к двери на 2 болта.
Если будут вопросы, — задавайте)
Так во сколько же мне обошлось проклеить 1 правую переднюю дверь?!)
2,5 листа вибры стп=
500р;
Стеклоподъёмник= 2500р;
Работа= 900р;
Бензин=500р;
Мойка после Иркутска (решил попробовать «наномойку»)= 360р;
Итого: 4760р. + Пол кило нервов!))
Зато теперь есть опыт!
В конце скажу пару слов про эффект и почему не захотел проклеивают двери теплоизоляцией…
От теплоизоляции отказался из-за того, что для себя решил, что ей там особо не место: на наружной поверхности отвалится, ибо липкий слой сплэна боится влаги. Панель внутреннюю обклеивать ввиду её рельефности неудобно. Наружную панель тоже не стал… хотя сплэн есть, забил. Зато все 3 элемента двери проклеил виброй и не спроста: они как балалайки дребезжат. Эффект оказался оч хорошим. Напротив динамиков в 2 слоя, в середине наружной части двери 2ым слоем ещё по полоске наклеил.
Мне казалось, что динамики стоят неплохие, а оказалось, что динамики гэ весом в 200 грамм полностью пластиковые, практически без магнита и на 40 ватт. А играли они более менее пока двери не проклеял и не послушал их без большого объёма посторонних шумов и вибраций и! из-за того, что магнитофон с выходами на 55 ватт их немного «раскачивал». Вывод: надо менять…
Много слов, много опыта и новых планов по улучшению автомобиля на будущее!)
П.с.: на фото те 4 болта на панели, что не надо откручивать обвёл красным.
Всем минимум шума в машине, хорошей акустики и, чтобы горький опыт был только чужим!)
Примечание:
Дверь автомобиля с левой и правой стороны снимается одинаково.
Перед тем, как снять переднюю дверь на Ниссан Х-Трейл, рекомендуется ключом на 10 мм отсоединить провод от «минусовой» клеммы аккумуляторной батареи.
Для выполнения работ нужен помощник.
Снятие передней двери Ниссан Х-Трейл
1. Откройте переднюю дверь.
2. Оттяните резиновый защитный чехол жгутов проводов от передней стойки.
3. Отсоедините колодки от разъема на передней стойке.
4. Торцевой головкой на 10 мм отверните болт крепления петли ограничителя передней двери Ниссан Х-Трейл к передней стойке кузова.
5. Отведите рычаг в сторону.
Примечание:
После отсоединения ограничителя открывания двери, не открывайте дверь на большой угол. Это может привести к повреждению ее наружной панели.
Если передняя дверь Ниссан Х-Трейл снимается не для замены, пометьте положение ее петель, обведя их, например, маркером.
6. Придерживая дверь, головкой на 12 мм выверните 2 болта крепления верхней петли.
7. Головкой на 12 мм выверните 2 болта крепления нижней петли.
8. Снимите переднюю дверь Ниссан Х-Трейл вдвоем с помощником.
9. При необходимости, замените дверь на новую.
10. Установите переднюю дверь на Ниссан Х-Трейл в порядке, обратном снятию.
Ремонт накладки двери багажника Nissan X-Trail T31
Сегодня, наконец то, добрался до двери багажника, а точнее до её отваливающейся пластиковой накладки!

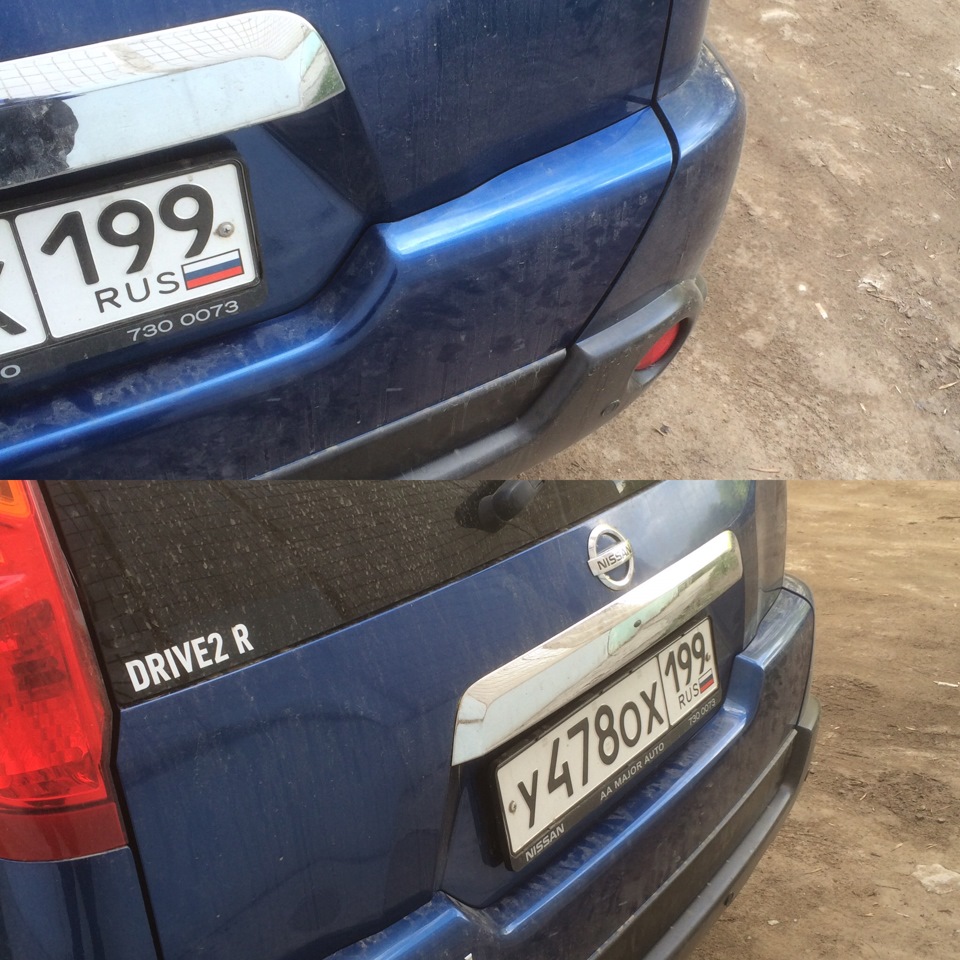

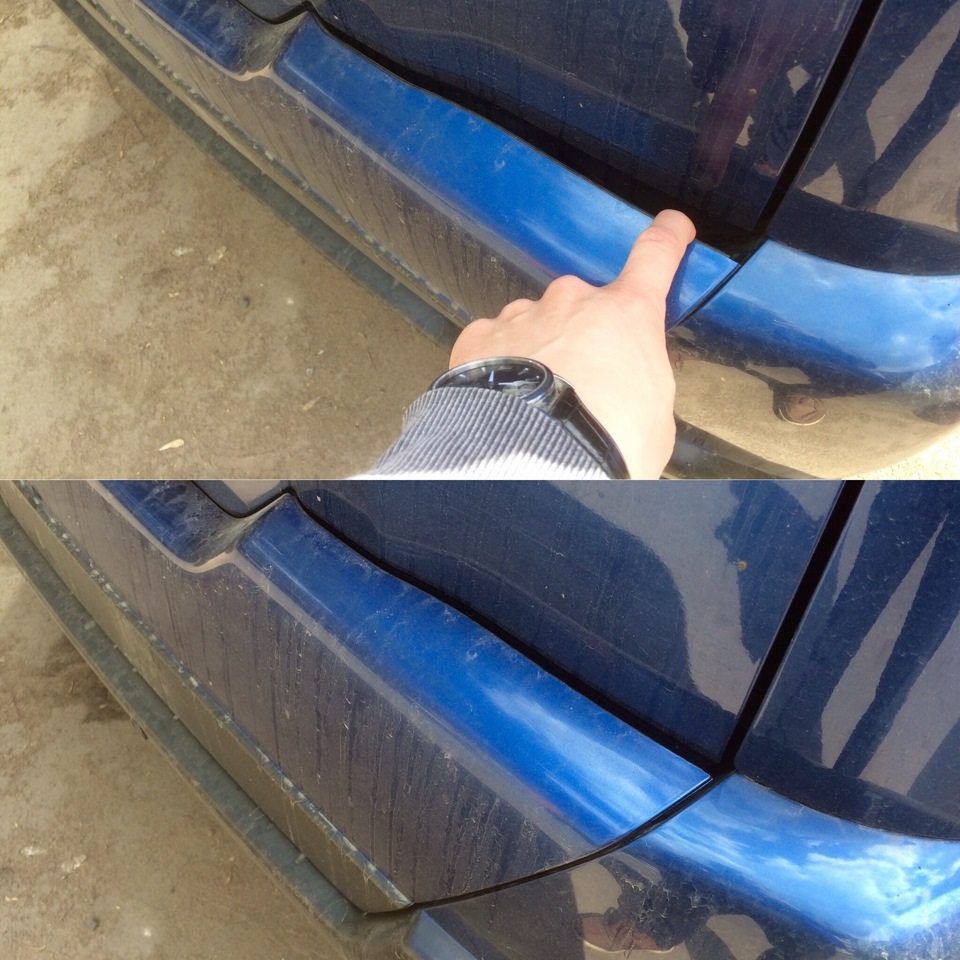

Печаль выглядела следующим образом и очень часто напоминала о себе:
Эта накладка громыхала при закрывании двери багажника, постукивала на кочках, да и выглядело всё уныло.
Причина поломки — сломанные кронштейны клипс крепления и сами клипсы.
Итак, начинаем разборку! Это не сложно, главное не торопиться!

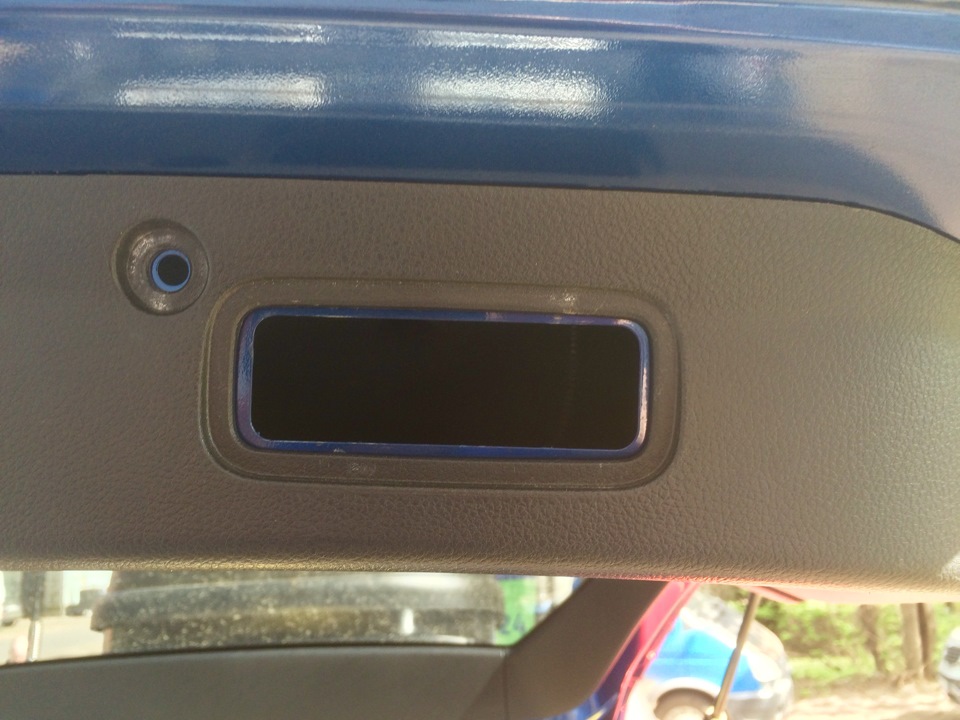

Первым делом снимаем обшивку двери багажника.
Для этого демонтируем ручку закрывания двери, два пистона на нижней части обшивки и плафон освещения.
После этого аккуратно (чтобы не сломать пистоны) сдергиваем обшивку. Сначала по краям, потом посередине.

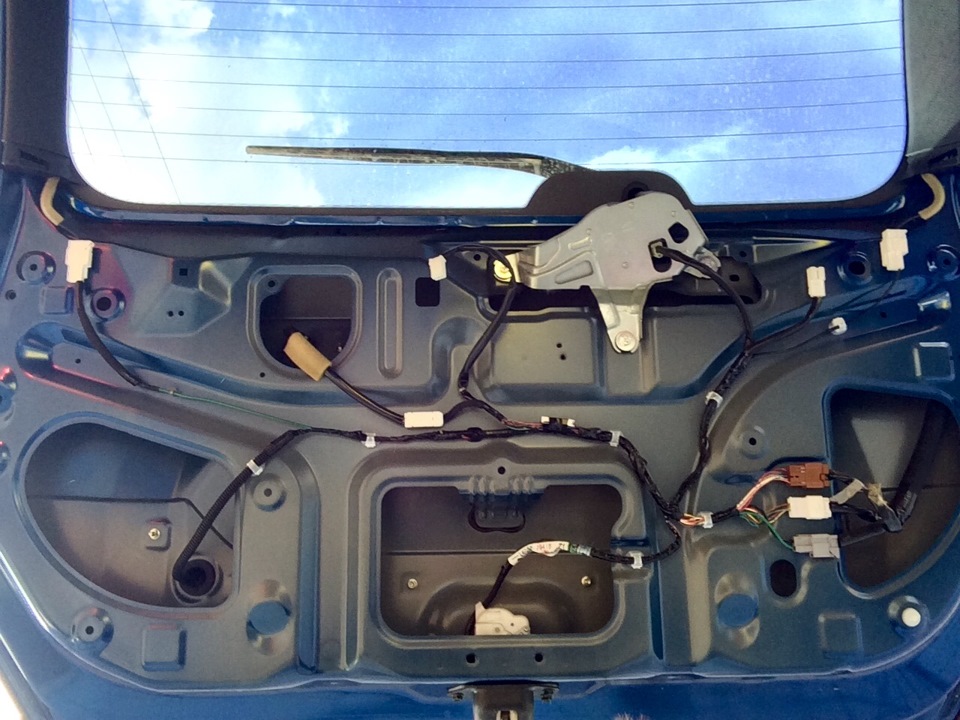

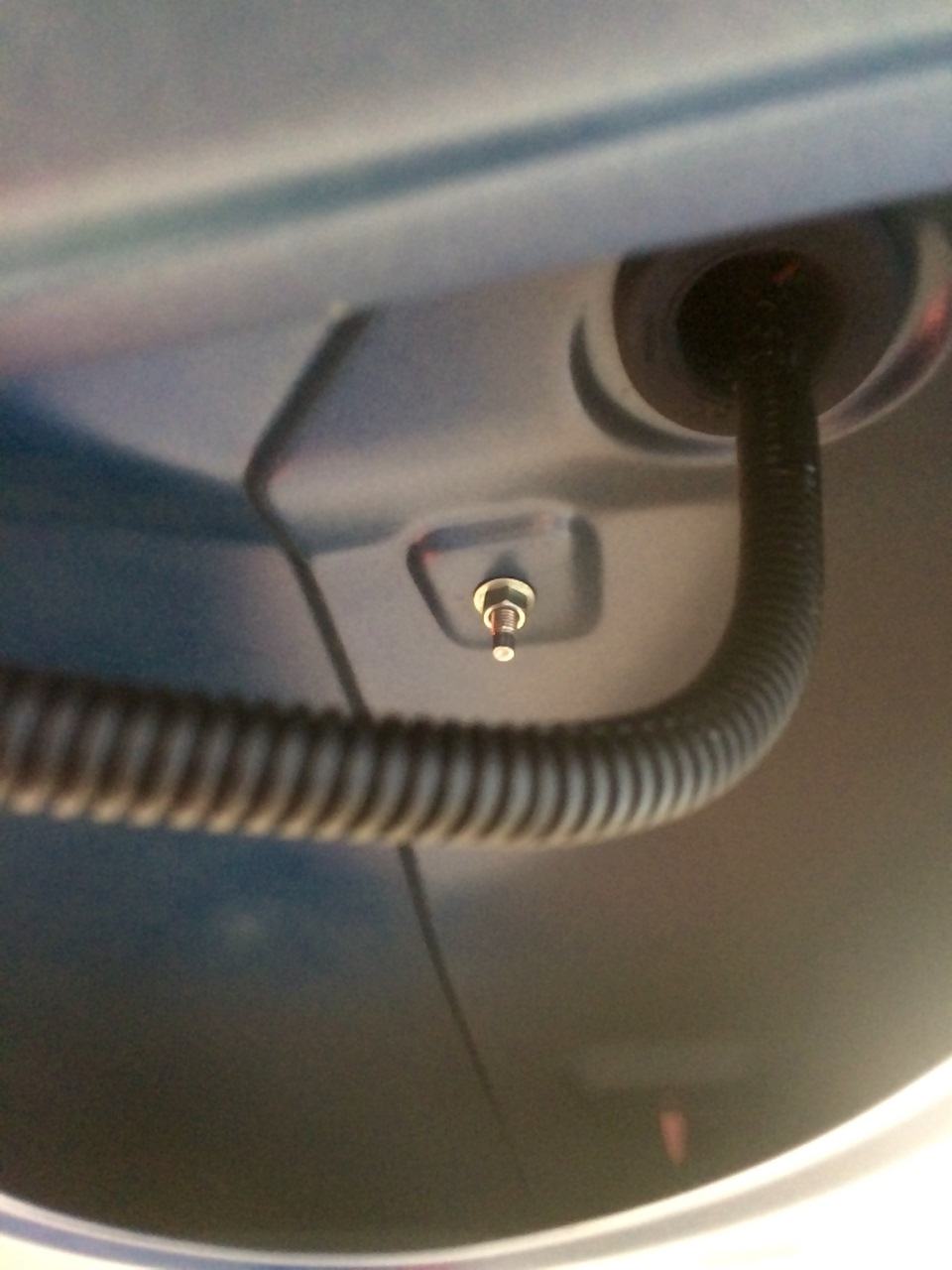

Далее необходимо открутить все гайки, которые крепят накладку. Их там что-то около восьми.

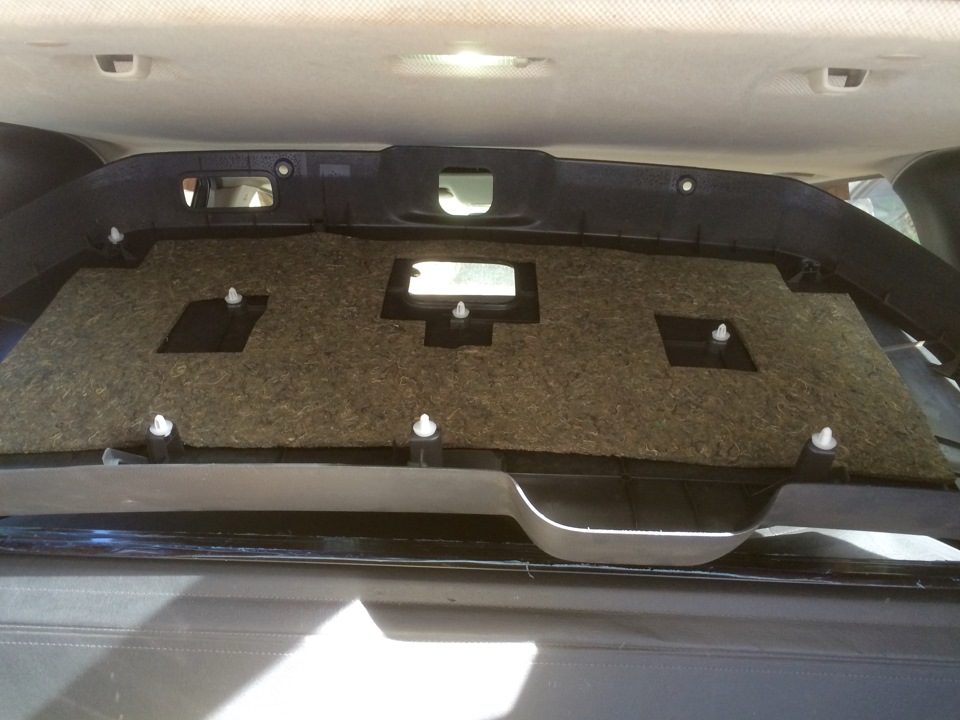

Вот они:

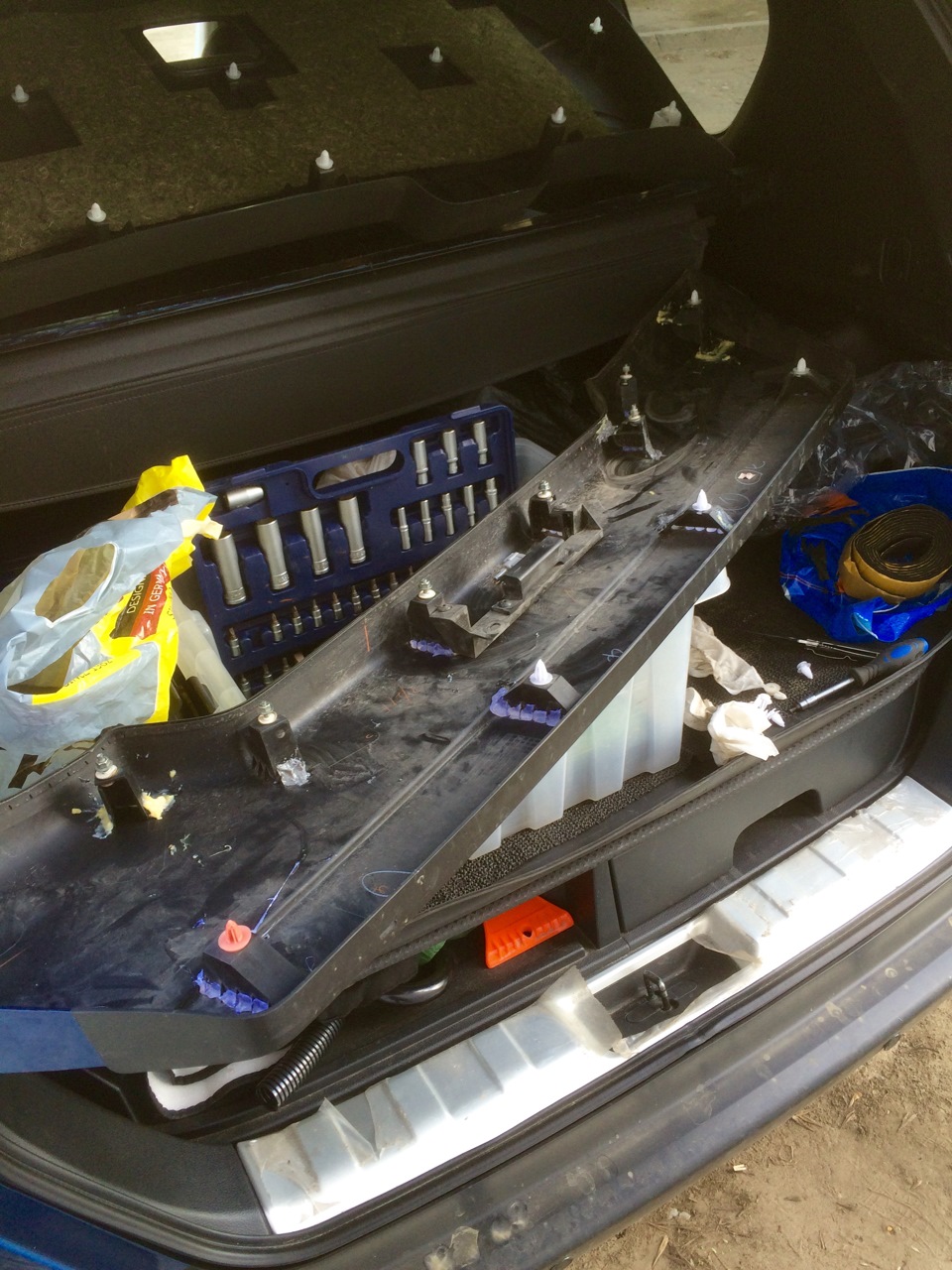

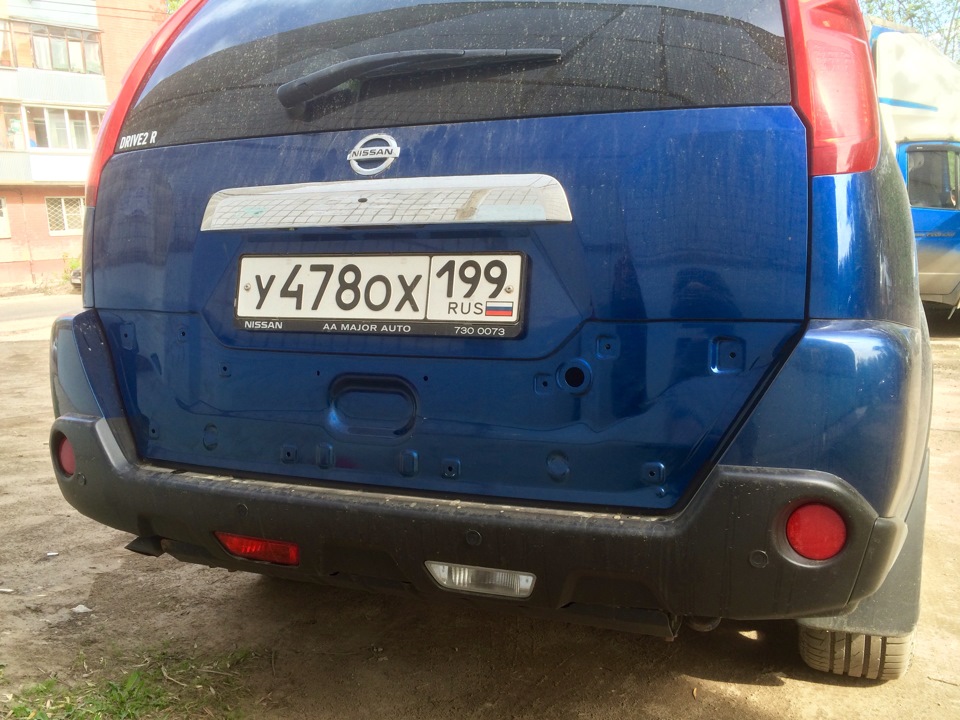

Далее также аккуратно сдергиваем накладку, стараясь ничего не сломать!
Кроме того, необходимо будет отключить датчик Intelligent key. Он крепится на пластиковой рейке на внутренней части накладки! Сфотографировать забыл.
Далее в дело вступает даухкомпонентная холодная сварка. Проклеиваем сломанные кронштейны и укрепляем остальные (уж очень они хлипкие).

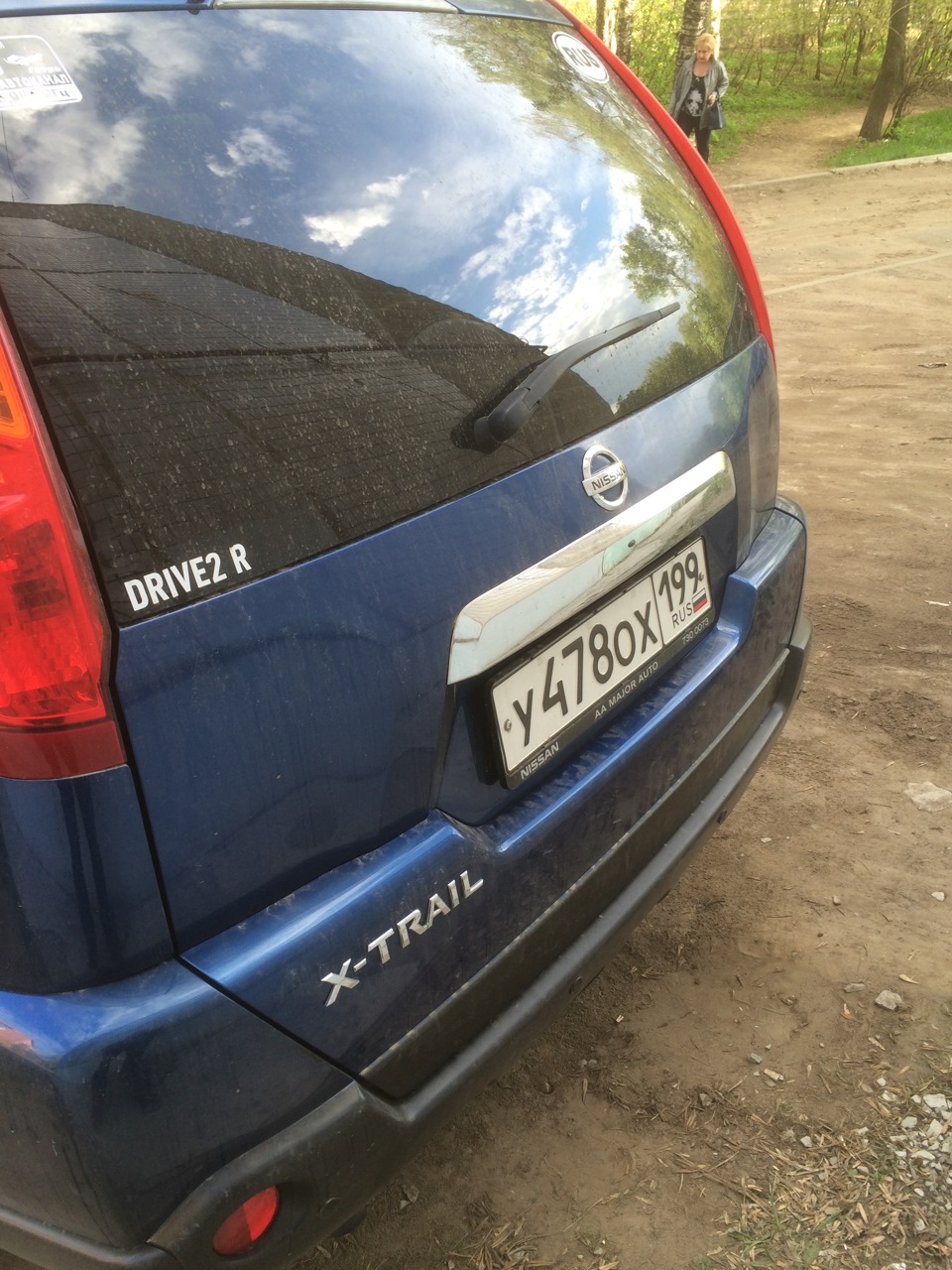

После высыхания ставим всё на место в обратной последовательности.
В дополнение к посту несколько фото:
Nissan X-Trail 2008, двигатель бензиновый 2.5 л., 169 л. с., полный привод, вариатор — кузовной ремонт
Машины в продаже
Nissan X-Trail, 2008
Nissan X-Trail, 2010
Nissan X-Trail, 2014
Nissan X-Trail, 2013
Комментарии 34
Холодная сварка ерунда, тоже пробовал, не на долго, некоторые сразу отвалились.Сеточкой пропаивать нужно, намертво.

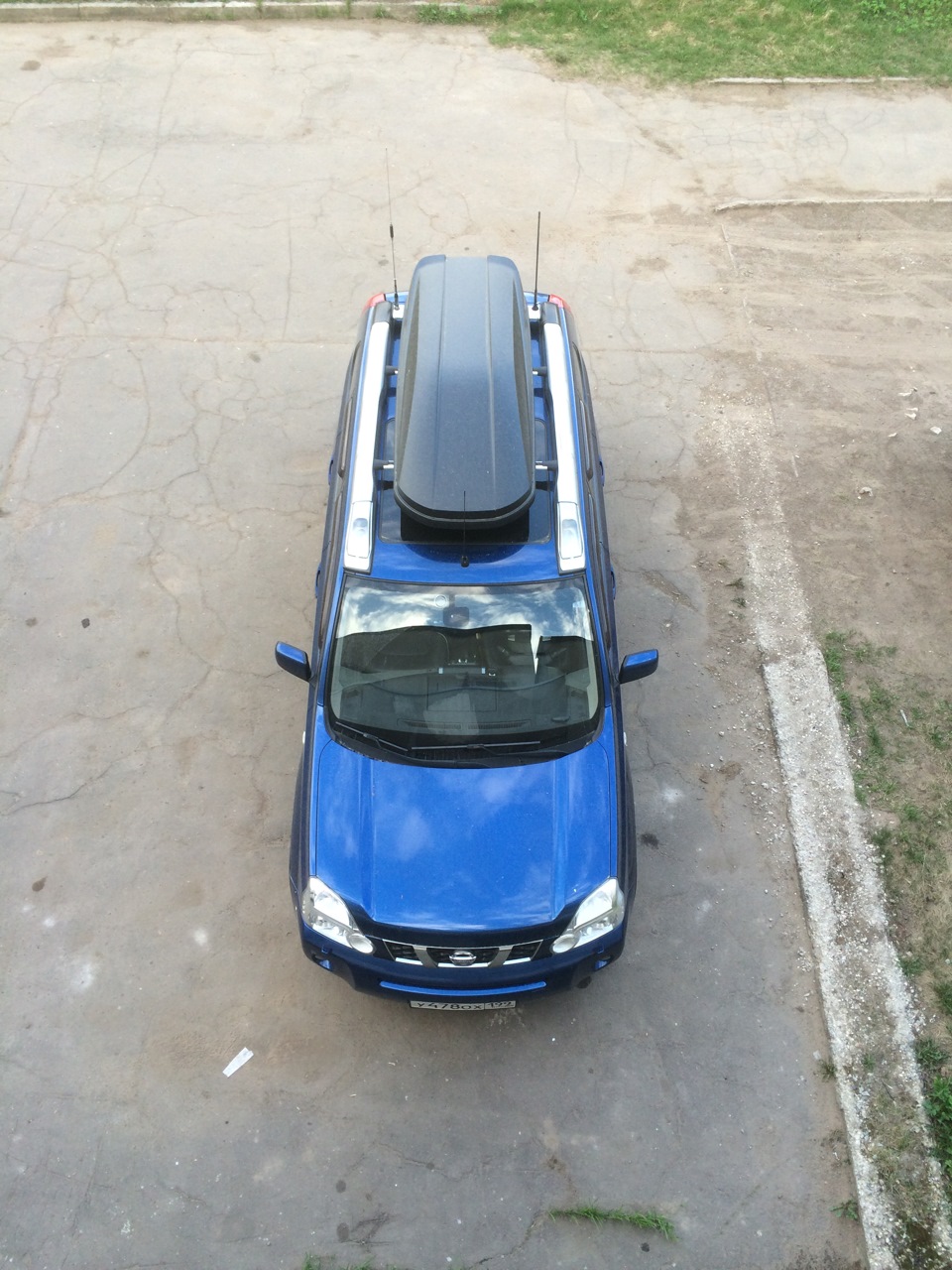

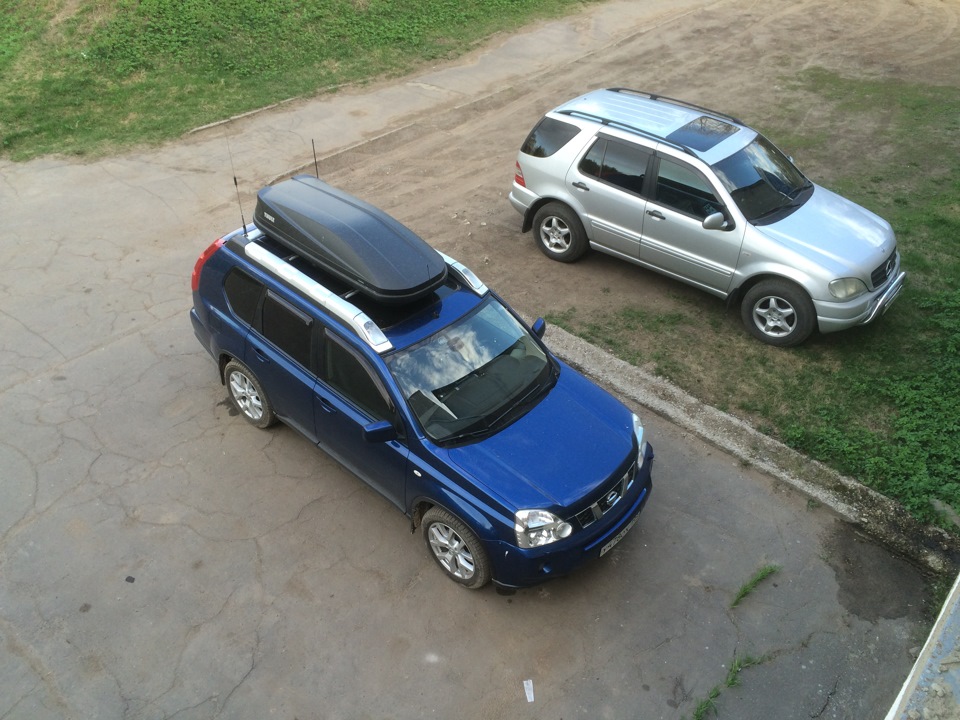

Доброго времени суток. А какой модели у Вас багажный бокс на крыше? Спасибо. С уважением Олег
Добрый день! Багажный бокс THULE TOURING 780
Добры день! А между этой накладкой и дверью, по верхней кромке, есть какой-то уплотнитель или там зазор?
Она вплотную ложится на крышку багажника
Добры день! А между этой накладкой и дверью, по верхней кромке, есть какой-то уплотнитель или там зазор?
На рестайле есть резинка от воды типа, но толку от нее нет, лично я наклеил дверной/оконный уплотнитель
Спасибо за фотки. Так-то мне для других целей надо бы снять обшивку двери багажника.
Спасибо, буду экспериментировать.
Подскажите какую холодную, сварку применяли. Прилепил Быстрой сталью известной марки, сразу отвалилась.
Сейчас уже и не вспомню. Машину давно продал. Точно знаю, что брал ту, что подороже
Недавно случайно оторвал данную накладку, почти все кронштейны вырвало, думал клеем приклеить, но они на каких то лапках и прилепить вплотную не получится, буду лепить на холодной сварке. Не знал за датчик, спасибо за подсказку. Вовремя увидел отчет, спасибо!
Ограничитель дверей Ниссан Х-Трейл Т31. Ремонт, часть 2.
Все доброго дня!
Эхххх, закидали меня помидорами в прошлый раз за ремонт упоров при помощи гвоздя, хотя как показало время устройство на 100% рабочее и если у вас нет как мне тут писали «каких то там лишних 600-1хххх рублей» то так сделать вполне себе можно. Подробнее смотрите у меня здесь: Ремонт ограничителя двери Ниссан Х-Трейл Т31.
Теперь к делу. Еще две двери перестали фиксироваться, поэтому хочу предложить еще один вариант ремонта.
1. Снимаем заглушку болта в ручке двери и выкручиваем болт.
2. Отщелкиваем накладку двери(снизу у неё даже специальные углубления есть для подцепления)
и выкручиваем два болта под ней:
3. Снимаем у кого есть плафон подсветки(подцепить справа) и отключаем от него фишку.
4. Откручиваем три болта ограничителя.
5. Вытаскиваем уплотнительную резинку проводки
и вытаскиваем через это отверстие ограничитель
6. Разбираем ограничитель.
7. Берем гвоздь. 🙂
7. Делаем промер всех размеров упоров, в целом это можно сделать по остаткам. Рисуем 3D модель в любом известном редакторе. Достаем любимый Нейлон и запускаем печать.
У меня получилось как то так:
Ходить будут думаю долго, по крайней мере не хуже штатных.
8. Собираем ограничитель назад.
Смазать можно графитовой смазкой или литолом, у кого, что есть под рукой.
9. Ставим всё на машину в обратном порядке, болты ограничителя желательно как и были на фиксатор резьбы.
П.С. Как показали две недели эксплуатации, работает отлично. Ощущение нового автомобиля, на горках дверь держится в любом положении.
Nissan X-Trail 2008, двигатель бензиновый 2.0 л., 141 л. с., полный привод, механическая коробка передач — своими руками
Машины в продаже
Nissan X-Trail, 2014
Nissan X-Trail, 2011
Nissan X-Trail, 2008
Nissan X-Trail, 2008
Комментарии 19
Штангель, линейка и вперед! 🙂
Типа посмотрите какой я молодец, а кому повторить х вам?)
Типа, что можно сделать и так. Я смог и вы сможете. В чем проблема?
улыбнуло, прямо синдром отличника. Ладно, друг, скажи что за нейлон используешь? я отдавал в печать, опираясь на твой пост втулки трапеции, так мне напечатали нейлон с керамикой, говорят чистого нейлона нет у них и они все какие то волосатые получились. Это норм или мастерства не хватает печатальщику?
Вообще не отличника, я с этой «фигней» сидел долго и упорно 🙂
Нейлон самый обычный — чистый нейлон тримерная лента(выбирать надо по составу, разные бывают). Нету у них чистого нейлона потому что печатать из него очень сложно. Все эти добавления: керамика, стекловолокно, графит и т.д. и т.п. как правило для облегчения печати(лучшее прилипание к столу, отсутствие деформаций при печати и осадки при остывании). Вот только свойства материала меняются в неизвестном направлении…
Затратил много времени — разобрал дверь, обмерил, сделал 3д, напечатал, возможно внес коррективы, напечатал ещё раз, собрал, обкатал. Ну как, нужно что бы труд был оценён.
Типа, что можно сделать и так. Я смог и вы сможете. В чем проблема?
Снятие обшивки задней двери Ниссан Х-Трейл
Примечание:
Снятие обшивки двери может потребоваться для замены элементов двери, например замка, стекла, ограничителя открывания, стеклоподъемника или динамика. Также для ремонта самой двери.
Перед тем, как снять обшивку на задней двери Ниссан Х-Трейл, желательно ключом на 10 мм отсоединить провод от «минусовой» клеммы АКБ.
Снятие обшивки задней двери Ниссан Х-Трейл
1. Установите автомобиль на ровную поверхность, и выключите зажигание.
2. Откройте заднюю дверь.
3. Подденьте аккуратно плоской отверткой или пластиковой лопаткой клавишу управления стеклоподъемником (оберните плоскую отвертку ветошью).
4. Выведите из фиксаторов и вытяните клавишу управления из обшивки задней двери Ниссан Х-Трейл.
5. Отожмите фиксатор и отсоедините от клавиши колодку.
6. Плоской отверткой или лопаткой аккуратно подденьте за специальный паз декоративную накладку обшивки двери.
7. Выведите из 9 держателей и снимите накладку.
8. Крестовой отверткой выверните 2 винта крепления обшивки задней двери Ниссан Х-Трейл.
9. Плоской отверткой извлеките заглушку.
10. Торцевым ключом на 10 мм отверните винт крепления обшивки на внутренней ручке открывания двери.
11. Потяните обшивку задней двери Ниссан Х-Трейл за нижний край на себя, и выведите ее из 7 держателей (при необходимости, подденьте обшивку плоской отверткой, подложив под нее ветошь).
12. Отведите обшивку в сторону.
13. С внутренней стороны отсоедините от ручки 2 троса.
14. Снимите обшивку задней двери Ниссан Х-Трейл.
15. Проверьте состояние держателей обшивки.
16. Поврежденные держатели замените на новые.
17. Установите обшивку задней двери на Ниссан Х-Трейл в порядке, обратном снятию. Проследите, чтобы все держатели плотно зафиксировались в отверстиях.
