разборка задней двери шевроле лачетти универсал
Для разборки потребуется отвертка крест ну и приспособа для снятия накладки, а так же минут пять свободнго времени.
1. Снятие накладки ручки двери.
Это в общем самое сложное и муторное в рзборке, для этого нужно оттягивая одной рукой накладку помогать помогать приспособой снять защелки, которыми та цепляется за основание ручки.
Я сначала отщелкнул первыми те которые внизу, потом ту которая рядом с пищалкой, далее две верхнии, ну а дальше как не тыркался снять последня шестую на вод. двери не получилось без потерь, обламал.
Получилось правда на пассажирской, для того чтобы не поломать последнюю защелку нужно открутить шуруп держащий основание ручки открытия двери, для этого нужно снячала снять пищалку, снимается легко, свободный ход самой ручки увеличиться, и различными манипуляциями движения право лево я смог таки вытащить накладку.
По крайней мере у меня получилось снять не поломав только таким образом.
3. Снятие обшивки.
Тут все просто, снизу по середине чем то тонким(ножом например) поддеваем обшивку и просовываем между обшивкой и каркасом ладонь, у меня получилось просто оттянув обшивку одной рукой просунуть вторую. Далее просто оттягиваем обшивку и просовываем ладонь снячала в сторону торпеды и снимаем клипсы до характерного щелчка, далее в другую.
После того как все клипсы отщелкнули тянем обшивку вверх со стороны замка, снимаем с кнопки блокировки двери, и дальше отключем разъемы, там их четыре (1-кнопки управления стеклоподемниками, 2-кнопка открытия багажника, 3-индикатор рядом с кнопкой блокировки). Повозиться пришлось со 2 и 3. Со 2 там просто так не снять, нужно маленькой отверточкй подкавырнуть в месте где замок.
Замена направляющей стекла задней двери GM 96617763/96617764 на автомобиле Chevrolet Lacetti (Шевроле Лачетти) в кузове универсал. Часть 2.
Начало.
Теперь демонтируем планку крепления ручки с кнопкой стеклоподъёмника.
И снимаем пылезащитную плёнку.
Так как для замены направляющей необходимо снять стекло, то потребуется дальнейший разбор двери.
Нужно снять детали под номерами 3,5,4, само стекло и 1 — я снимал именно в этой последовательности.
Для начала подключаем кнопку стеклоподъёмника и опускаем стекло в нижнее положение.
Уплотнитель под номером 3 держится на двух клипсах по краям.
Снимать следует очень аккуратно — уплотнитель легко рвётся…
Затем демонтируем накладку номер 5, а для этого откручиваем три винта (номер 6 на скрине), которые закрыты уплотнителем.
Далее очередь уплотнителя с номером 4. Держит его один винт (номер 14 на скриншоте) с передней стороны двери.
Теперь выставляем стекло на нужную высоту и откручиваем два винта крепления стекла к планке стеклоподъёмника.

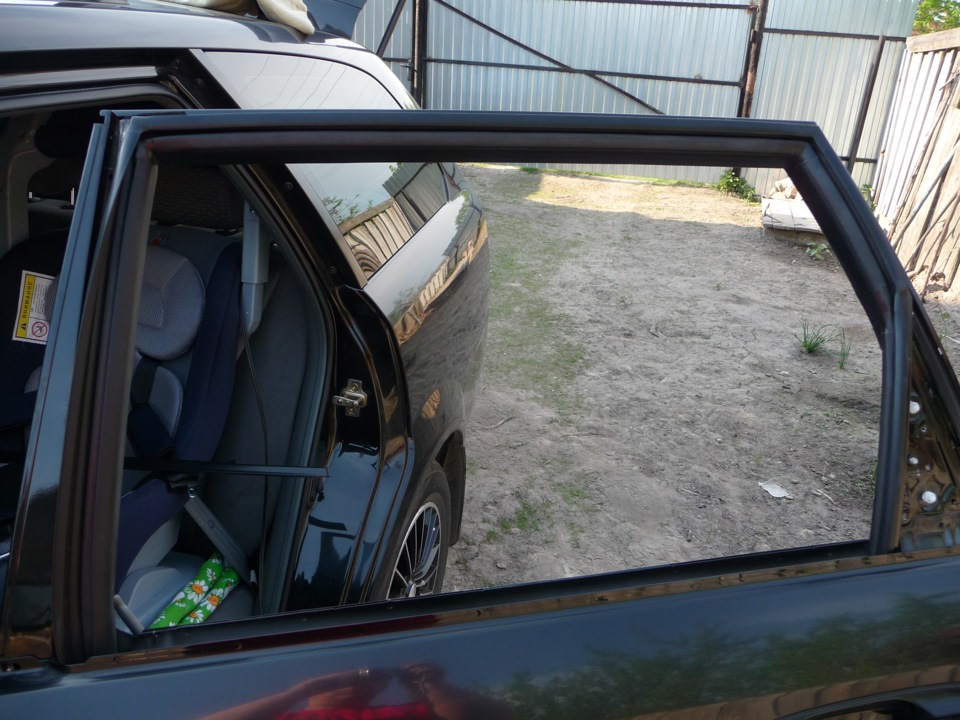

Дальше осторожно вынимаем стекло, наклоняя его вперёд по ходу движения авто.

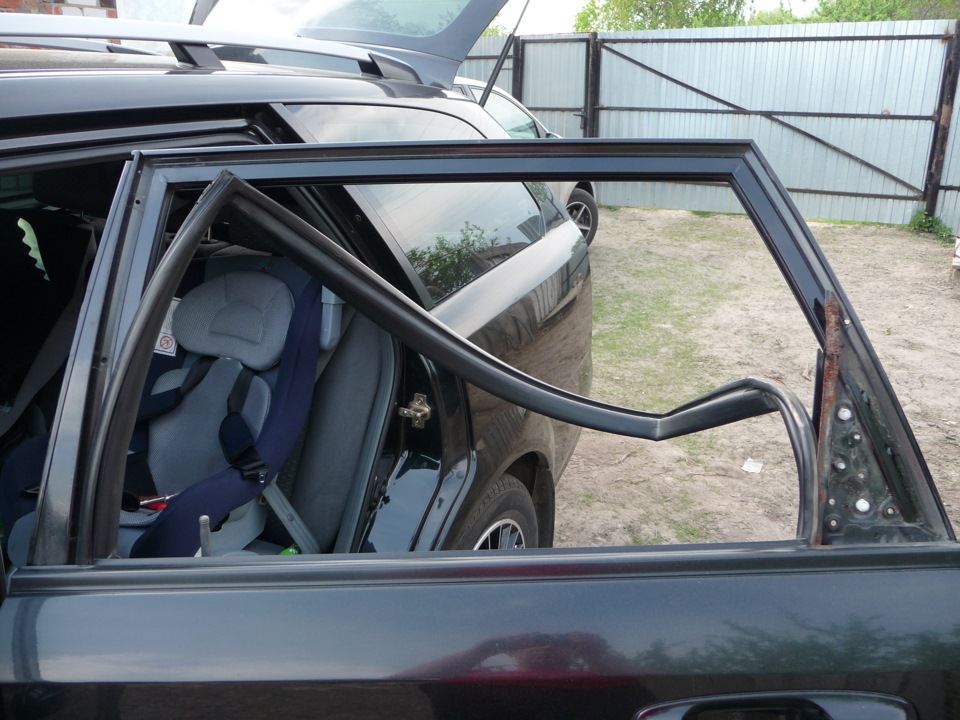

Наконец, уплотнитель номер 1 просто снимаем.
И вот мы добрались до самой направляющей. На скриншоте программы GM EPC, представленном ниже — деталь под номером 6.
Для этого откручиваем болт номер 7.

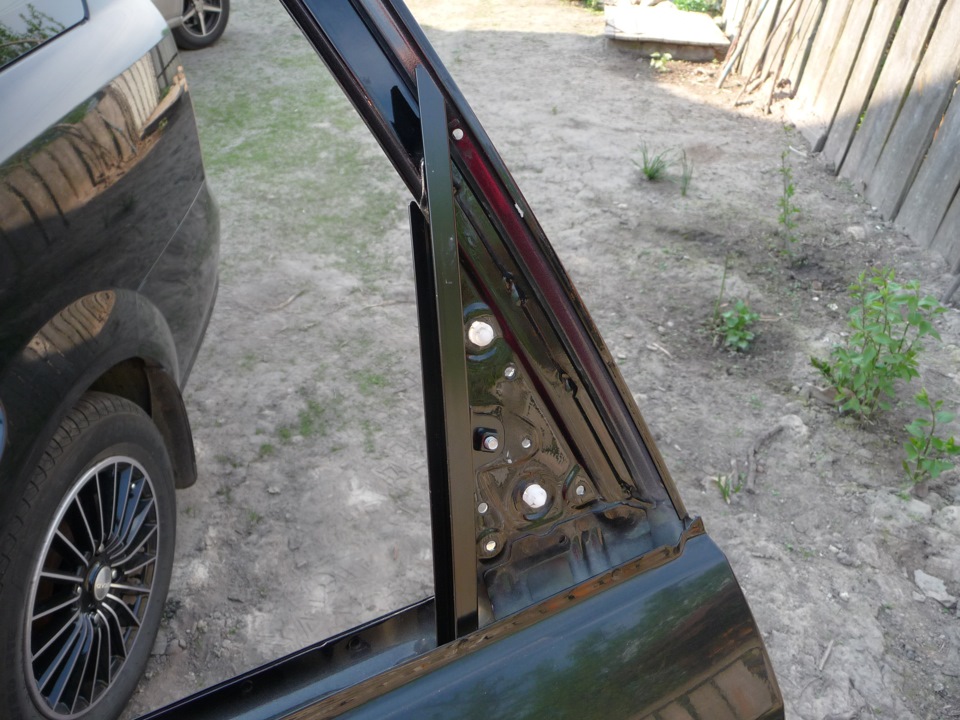

Снимаем погибшую направляющую.
Теперь устанавливаем новую направляющую.
И новый уплотнитель направляющей.
Далее устанавливаем стекло на место и собираем дверь в обратной последовательности.
В итоге, радуемся проделанной работе и правильному виду направляющих :)))
Chevrolet Lacetti manual
Chevrolet Lacetti Снятие обивки задней двери
Работу проводим при замене стеклоподъемника, стекла, замка двери, наружной и внутренней ручек двери.
Преодолевая сопротивление фиксаторов, снимаем пластмассовую накладку задней двери.
Крестообразной отверткой отворачиваем саморез крепления облицовки подлокотника двери.
Отсоединив колодку жгута проводов, снимаем облицовку.
Поддеваем декоративную рамку внутренней ручки двери.
Снимаем рамку, преодолевая сопротивление фиксаторов.
Крестообразной отверткой отворачиваем два самореза крепления обивки.
Отделяем обивку двери от внутренней панели, преодолевая сопротивление пяти пистонов.
Расположение пистонов на обивке двери.
Крестообразной отверткой отворачиваем два винта крепления кронштейна облицовки подлокотника.
Снимаем влагозащитную пленку с внутренней панели двери.
Вид задней двери со снятой обивкой и влагозащитной пленкой
Устанавливаем обивку в обратной последовательности.
Замена направляющей стекла задней двери GM 96617763/96617764 на автомобиле Chevrolet Lacetti (Шевроле Лачетти) в кузове универсал. Часть 1.
Вот, наконец, исправлен очередной недочет на автомобиле. Почти год ушёл на раскачивания…
Итак, при покупке Лачика направляющие хода стекла задних дверей выглядели не совсем правильно.
И такая ситуация с двух сторон автомобиля 🙁 На скорость не влияет, тем не менее быть так не должно. А должно быть вот так:
Перед тем как затевать ремонт, необходимо затариться нужными запчастями. В моём случае это две направляющих стекла задней левой и правой двери, а так же новые уплотнители, так как старые испорчены ржавчиной.
Открываем GM EPC и находим артикулы деталей для заказа.
Под номером 6 на иллюстрации выше направляющая перемещения стекла задней двери: 96617763 — левая, 96617674 — правая.
Необходима деталь под номером 1 — уплотнение направляющей заднего бокового стекла: 96617783 — левая сторона, 96617784 — правая.
Когда необходимые детали у нас под рукой, можно приступать к работам.
Первым делом снимаем пластиковый треугольник с внутренней стороны задней двери.
Сниматься они должны без особых усилий, так как держаться на пластиковых застёжках, однако, я в процессе работы сломал обе запчасти, благо пластик на этот авто стоит символичных денег… Пришлось заказывать. На втором скрине программы GM EPC сверху эта деталь под номером 10. Артикулы для заказа деталей на авто в кузове универсал GM 96617785 — левая, 96617786 — правая. Мне они обошлись по 280 руб. за штуку.

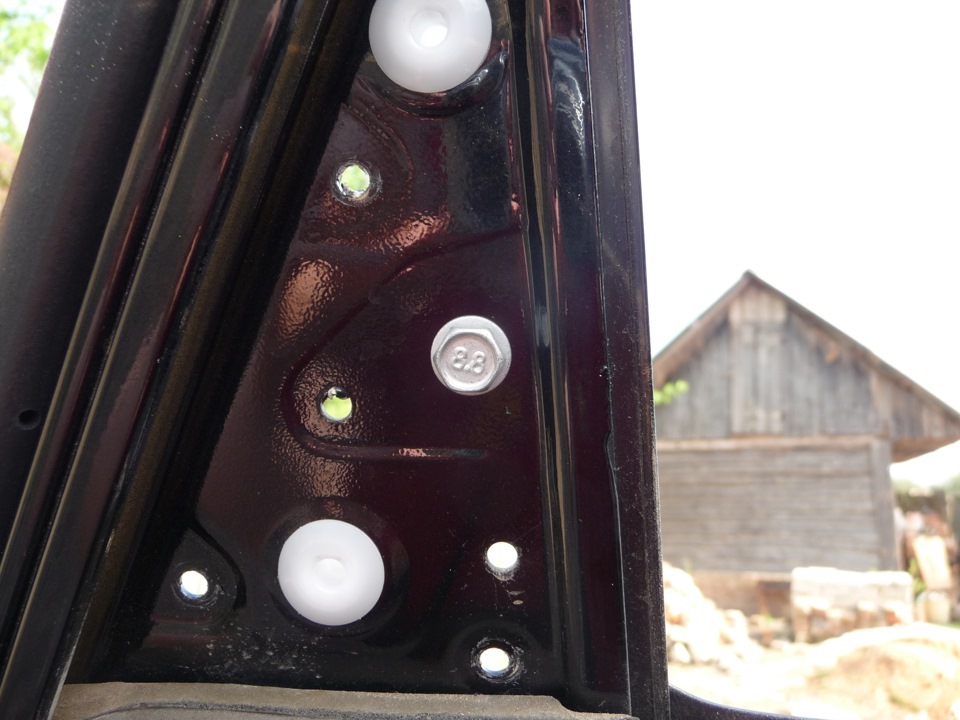

Теперь у нас есть доступ к креплению наружной облицовки.
Три винта под фигурную (крестовую) отвёртку необходимо выкрутить.
Оставшийся болт под шестигранник — одна из двух точек крепления самой направляющей перемещения стекла задней двери.

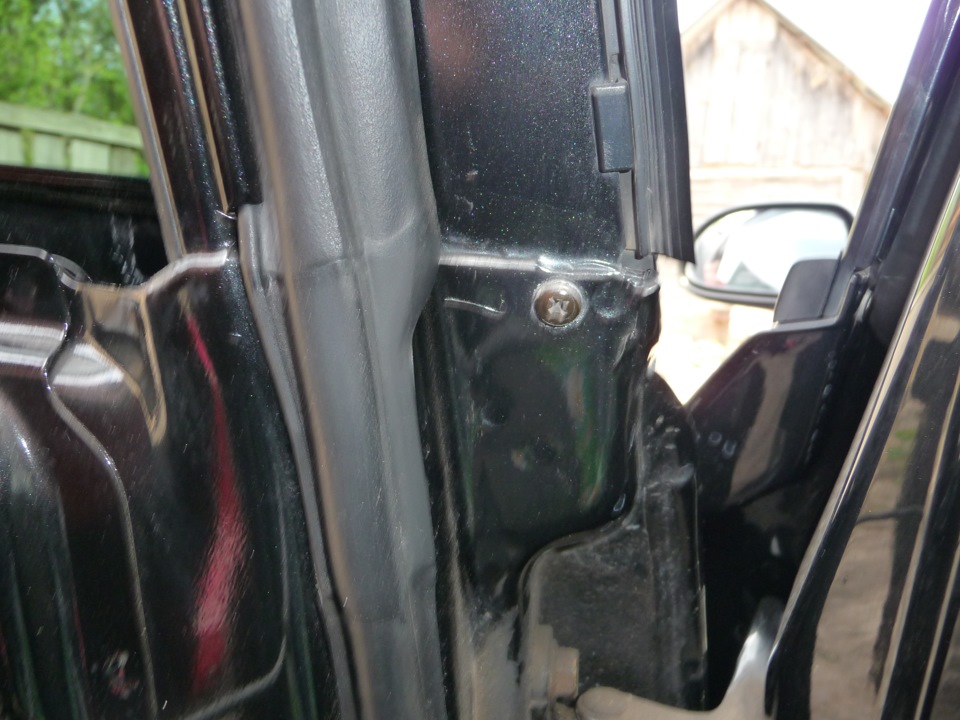

И не забываем открутить четвертый винт, который прячется за уплотнителем двери.

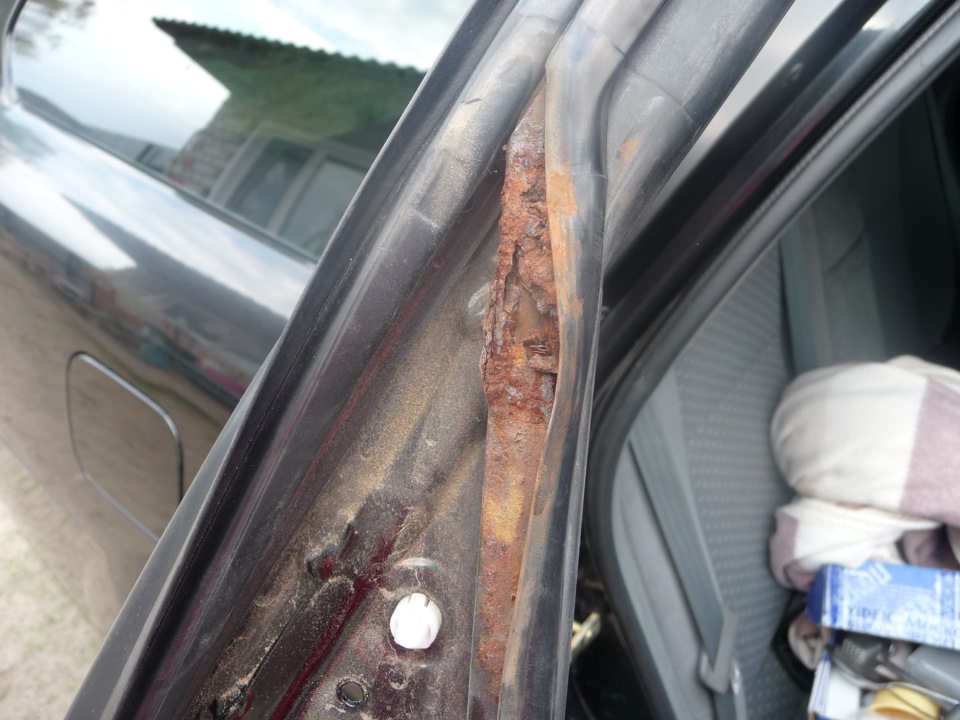

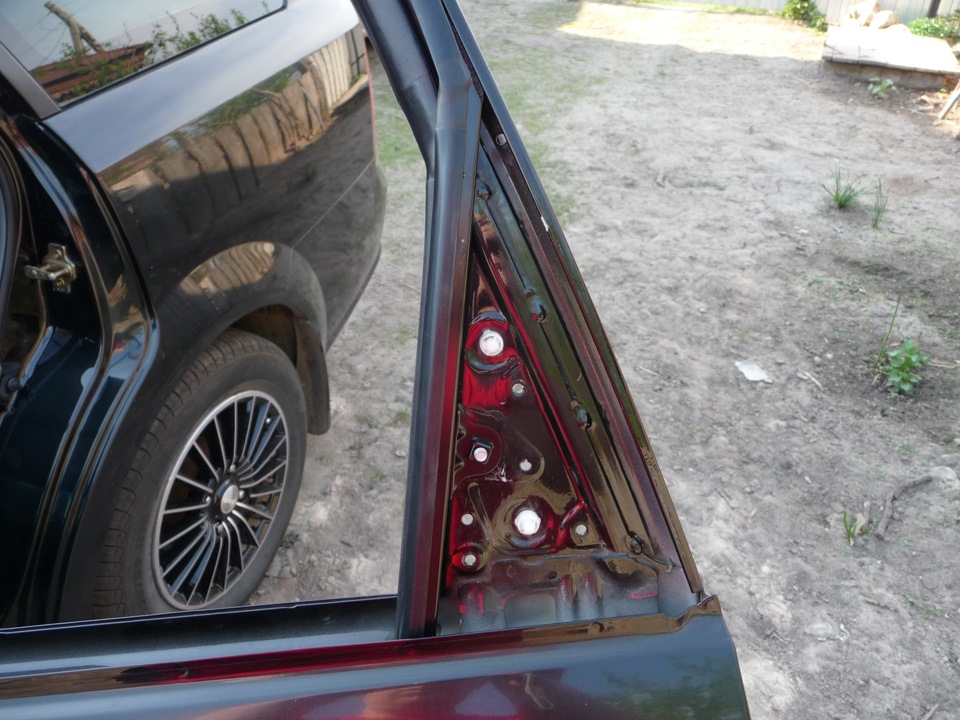

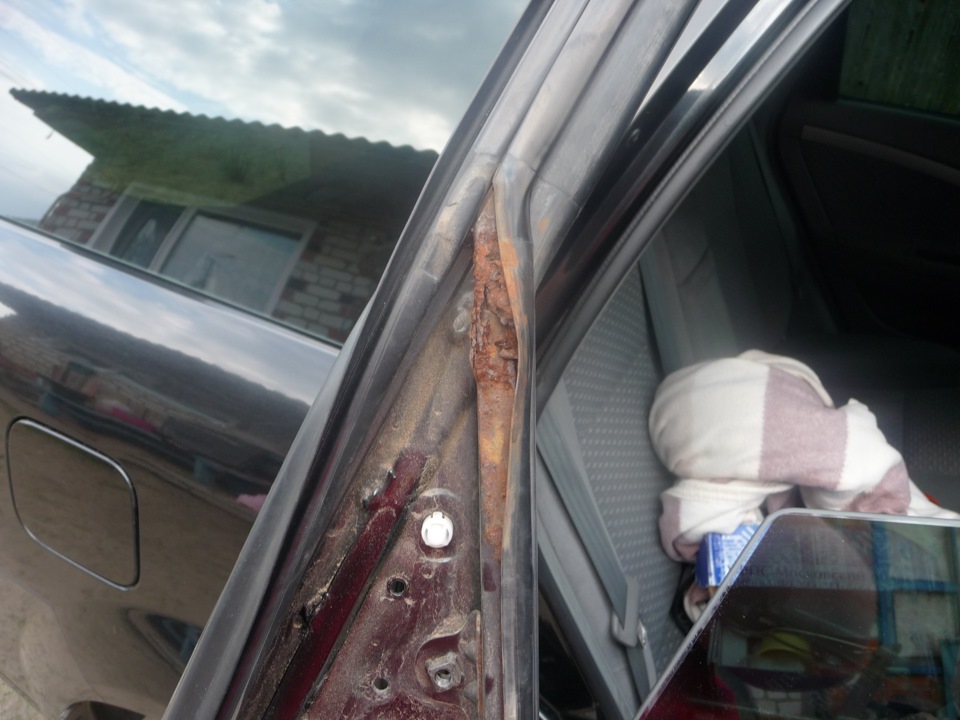

Теперь демонтируем наружную облицовку задних дверей и приходим в тихий ужас от вида направляющих…
До июня 2012 года машина эксплуатировалась в Москве и покинула столицу с пробегом около 178000 км.
Благо, проблема лишь в направляющих — проведённый осмотр дверей более очагов ржавчины не выявил.
Продолжаем разбор дверей и снимаем так называемые дверные карты (по сути тоже облицовка). Первым делом откручиваем саморез ручки двери.
Вынимаем ручку, отключив при это разъём кнопки стеклоподъёмника.
Далее демонтируем окантовку внутренней ручки открывания двери.
Лично у меня после съёма этих самых окантовок из четырёх не осталось ни одной целой. Новые, конечно же, приобретены и ждут завершения всех работ с дверьми…
Теперь выкручиваем два самореза снизу задней двери.
Chevrolet Lacetti manual
Chevrolet Lacetti Снятие обивки двери багажного отделения
Обивку снимаем для доступа к дополнительному сигналу торможения, внутренним секциям задних фонарей (хэтчбек) и замку двери.
Потянув на себя, снимаем верхнюю часть обивки, которая крепится четырьмя защелками.
Крестообразной отверткой отворачиваем саморез крепления левой части обивки.
Защитив лакокрасочное покрытие полоской тонкого картона, шлицевой отверткой поддеваем обивку в районе пистона.
Преодолевая сопротивление двух фиксаторов, снимаем левую боковую обивку.
Аналогично снимаем правую боковую обивку.
Крестообразной отверткой отворачиваем саморез крепления нижней части обивки.
Аналогично отворачиваем саморез с другой стороны двери.
Крестообразной отверткой отворачиваем два самореза крепления внутренней ручки двери багажного отделения.
Снимаем внутреннюю ручку.
Крестообразной отверткой выворачиваем фиксаторы четырех пистонов крепления нижней обивки двери.
Преодолевая сопротивление трех пистонов, снимаем обивку двери багажного отделения.
Устанавливаем обивку в обратной последовательности.
