Ремонт замка задней двери — наконец то!
Как-то утомило каждый раз закрывать-открывать замок задней двери вручную и вооружившись инструментом, в теплый июньский вечер, под писк комаров и укусы мошек принялся за дело!
Первым делом проверил сигнал на колодке замка с помощью лампы пробника — сигнал есть, лампа загорается ярко и при закрытии, и при открытии. Значит дело в замке, точнее в его приводе. Снять его мне уже не удавалось два раза. Однако опыт коллег по несчастью показывал, что это сделать реально и без снятия привода стеклоочистителя задней двери.

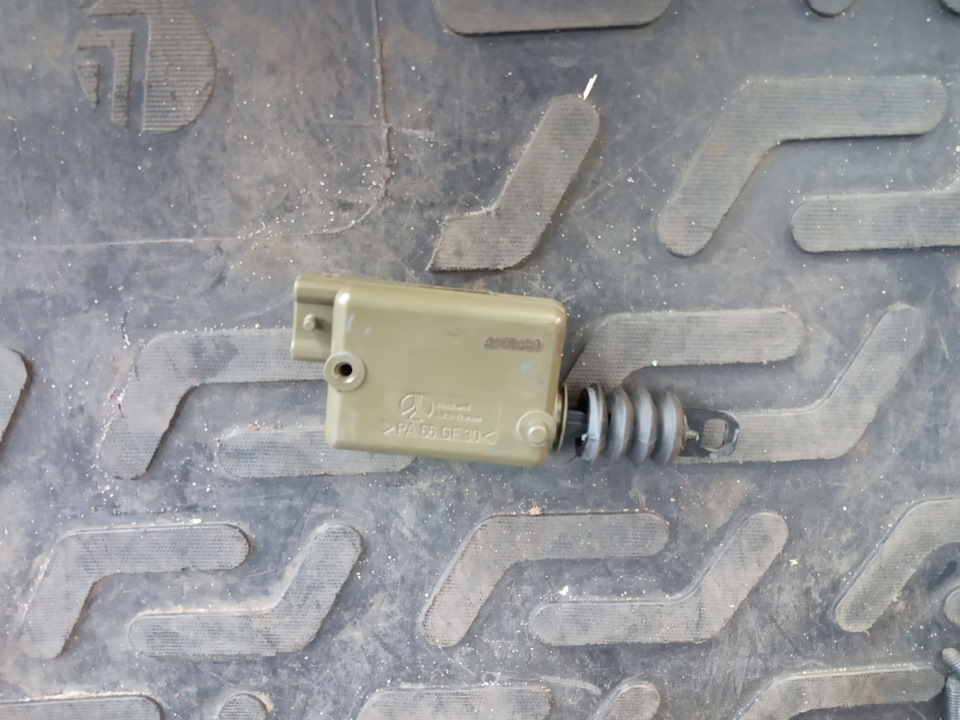

В общем, с помощью удачи и какой то матери мне удалось вывести часть замка в открытое пространство и отвернуть единственный шуруп, крепящий привод к механизму замка. Далее — отсоединить привод от механизма
На рисунке ниже показано стрелкой, необходимо повернуть привод относительно замка и разъдинить их, не обломав пластиковое ушко привода.
Подключаю к колодке, проверяю его срабатывание — если шестеренку чуть повернуть, то привод работает, но потом перестаёт. Решаю половить привод. ФОто ниже.
Снова тестирую. И опять двигатель подвисает в одном из положений. Похоже на подгоревшие контакты якоря! Разбирать двигатель не решаюсь, заливаю всё через контактные подводы очистителем электроконтактов от Ликви. Тестирую — работает. Всё собираю, как было, но уже на следующее утро. Замок работает.
Можно также было разобрать двигатель и всё подчистить вручную или заменить привод/двигатеть на рабочий. Кстати, привода все одинаковые во всех дверях, это на случай если искать донора. Ну и на логан-шопе в продаже есть.
Ремонт замка задней правой двери логан2
закрыл центральный замок ради интиреса дёрнул заднюю правую дверь а она открыта вот это был шок. Попробовал все другие закрыты. Со второго раза закрылась и эта дверь. Посмотрел цену, замок в сборе 12т.
поискал в интернете про логан2 никто ничего не пишет, пришлось разбирать дверь. Разборка двери описана в книге, да и кто лазил в 15-ку 14-ку в двери всё примерно одинаково. Тут привод вмонтирован в зомок. Разбираем, надо открутить два самореза на корпусе замка, достаём движок.
сделайте пометки маркером на замке, чтобы запомнить исходное положение, тяги к двигателю.
Разбираем движок, отгибаем усики на корпусе, сталь хорошая, подкаленная, но отогнуть надо совсем чуть-чуть (при сборке усики можно не поднимать, двигатель стоит в распор, никуда не сдвинется).
чистим ротор, он весь чёрный от графита.шкурка1200-2000.вручную слегка покручивая ротор левой рукой правой держим шкурку.
подгибаем шётки к центру, чтобы улучшить контакт с колектором. Собираем все.
Итог. Месяца 3 пока все работает.
Замена замка задней двери Renault Logan 2004-2015
Вам потребуются: все инструменты, необходимые для снятия обивки и стекла задней двери, а также ключи TORX T30 и T40, отвертка с плоским лезвием.
2. Снимите стекло задней двери (см. «Замена стекла задней двери» ).
3. Отсоедините тягу наружной ручки от рычага замка, отстегнув фиксатор тяги и повернув его в сторону.
Отсоединение тяги наружной ручки для наглядности показано на снятых ручке и замке.
Тяга внутренней ручки привода замка была отсоединена в процессе снятия обивки задней двери.
4. Поддев отверткой, извлеките ось коромысла привода блокировки замка из отверстия в панели двери.
5. Поверните коромысло на 90° против часовой стрелки.
7. Извлеките из держателей на внутренней панели двери тяги привода и блокировки замка.
8. Сожмите фиксаторы держателя тяги, утопите их внутрь двери и снимите держатель.
9. Выверните три винта крепления замка к панели двери.
10. Выведя замок в технологическое отверстие в панели двери.
12. Если меняете замок, отсоедините от него тяги внутренней ручки привода и блокировки, отстегнув и повернув в стороны их фиксаторы, и установите их на новый замок.
13. Для снятия защелки замка двери выверните ее из стойки кузова.
Защелка затянута большим моментом, поэтому для ее отворачивания рекомендуем пользоваться ударной отверткой.
14. Установите замок задней двери и все снятые детали в порядке, обратном снятию.
При необходимости отрегулируйте четкость запирания замка перемещением защелки, ослабив ее затяжку.
Ремонт активатора задней двери логан 1 2006г.
Доброго вам времени суток. Вот и началась пора плановых ТО и работ по мелочам до наступления холодов. Деньки выдались относительно теплые — решил отремонтировать активатор замка задней двери. Недели две назад словил неприятный глюк — после отключения сигналки не открывалась задняя левая дверь (самая рабочая для меня после водительской). Хорошо, что хоть закрывалась. Правда глюк выскакивал рандомно — логики не увидел. Еще раньше начал замечать странный звук типа жужжания при открытии замка сзади. Почитал драйв — рекомендуют чистить, а уж потом менять активатор. Но часто встречал, что чистка помогала не всегда и не на долго.
Решено было купить активатор, выбор пал на ASAM 30995 за 593р. Посмотрел пару видео и решил сделать лайт версию — снять активатор без снятия замка — СПОЙЛЕР — лучше снять с замком 🙂 Руководствовался этим видео (хотя оно про переднюю дверь):
В принципе все получилось, но попотеть конечно пришлось. Опять меня спасают маленькие руки — с ними в тесных пространствах работать проще.
Для работы понадобятся: торксы на 40 и на 20, головка на 8 и маленькая трещотка.
Вкратце:
1. Открутить торкс на 40 у ручки открывания, повернув против часовой извлечь ручку.
2. Открутить торкс на подлокотнике торксом на 20
3. Снять ручку мясорубки — поджать подпружиненную юбку и просто стянуть на себя.
4. Снять панель с двери, начиная снизу.
5. открутить 2 торкса удерживающих направляющую стекла и изъять металлическую направляющую. Резиновую сердцевину направляющей загнуть вверх максимально, чтобы не мешала.
6. Снять клемму с активатора, для этого надо отжать язычок (он со стороны салона) и потянуть вниз.
Далее я буду описывать вариант со снятием замка, так как это в целом проще, чем изгаляться с отдельным сниманием активатора… Ориентировался по этому СУПЕР толковому видео:
7. Снимаем флажок закрытия двери со своей оси — тут пригодится съемник пистонов — очень удобно. Хотя и так можно — там в центре лепестки сами смыкаются, когда на себя тянешь. Снять длинные металлические тяги с креплений.
8. открутить три торкса на 40 в районе замка двери (в торце)
9. Снять крепление тяги ручки открывания двери — вот тут очень пригодится видео выше
Вот и причина вытащить замок вместе с активатором — он грязный, а главное понятнее и проще снять-установить активатор в замок. Его к слову для снятия надо повернуть против часовой стрелки и снять с оси, на которую надето ушко. НЕ СТЯГИВАТЬ, а только с поворотом. Сзади у толкателя есть усико, которое не дает ушку толкателя соскакивать с круглой тяги. Если снять активатор без поворота, то сломаетет вот это усико:
Почистил замок очистителем и зубной щеткой. Подергал за все, что можно и смазал всё, что двигается:
Renault Logan Manual
Инструкция по ремонту и эксплуатации Рено Логан
Снятие замка и наружной ручки задней двери Рено Логан
Снятие замка и наружной ручки задней двери Рено Логан
Работу проводим при замене замка и наружной ручки двери.
Для снятия замка задней двери снимаем обивку двери (см. «Снятие обивки задней двери Рено Логан») и нижнюю направляющую стекла (см. «Снятие стекла задней двери Рено Логан»).
Сжимаем четыре лепестка оси промежуточного рычага…
…и снимаем рычаг с тягами в сборе.
Вынимаем из держателей тягу внутренней ручки и тягу блокировки замка.
Повернув фиксатор, отсоединяем от замка тягу наружной ручки.
Ключом «Torx Т-30» отворачиваем три винта крепления замка.
Вынимаем замок с электроприводом в сборе через технологическое отверстие во внутренней панели двери.
Отжав фиксатор колодки проводов, отсоединяем колодку от электропривода замка и снимаем замок в сборе с электроприводом.
Ключом «на 8» отворачиваем саморез крепления электропривода.
Поворачиваем электропривод так, чтобы выступ на штоке 2 привода попал в прорезь 1 на рычаге замка…
…и снимаем электропривод.
Поворачиваем пластмассовый фиксатор, освобождая тягу блокировки…
…и отсоединяем тягу от рычага замка.
Аналогично отсоединяем от замка тягу внутренней ручки.
Устанавливаем замок задней двери в обратной последовательности.
Для снятия наружной ручки задней двери снимаем обивку задней двери и отсоединяем тягу наружной ручки от замка (см. выше).
Накидным ключом «на 10» отворачиваем две гайки крепления наружной ручки к задней двери…
…и снимаем наружную ручку.
Устанавливаем наружную ручку задней двери в обратной последовательности.
