Инструкция по ремонту и эксплуатации Рено Дастер
Снятие обивки задней двери Рено Дастер
Работу проводим при ремонте или замене стеклоподъемника, замка двери, наружной ручки двери, замене стекла двери.
Поддеваем шлицевой отверткой с тонким лезвием выключатель электростеклоподъемника задней двери и извлекаем его из отверстия в подлокотнике.
Нажав на фиксаторы колодки жгута проводов, отсоединяем ее от выключателя электростеклоподъемника.
Ключом Torx Т-30 отворачиваем винт крепления внутренней ручки двери…
…и вынимаем ее из обивки двери…
…выводя тягу из рычага ручки.
Поддеваем шлицевой отверткой с тонким лезвием заглушку в подлокотнике двери.
Ключом Torx Т-20 отворачиваем саморез крепления подлокотника к кронштейну внутренней панели двери.
Поддеваем шлицевой отверткой с тонким лезвием декоративную облицовку ручки двери…
Ключом Torx Т-30 отворачиваем саморез крепления ручки двери.
Поддеваем шлицевой отверткой с тонким лезвием крышку динамика…
…и откидываем крышку вниз.
Ключом Torx Т-20 отворачиваем четыре самореза крепления динамика к обивке двери…
…и вынимаем его из отверстия в обивке.
Нажав на фиксатор, отсоединяем колодку проводов от динамика.
Потянув за край обивки, отделяем ее от внутренней панели двери, преодолевая сопротивление девяти пистонов и клеющей мастики, нанесенной снизу и по бокам.
Выводим колодку жгута проводов выключателя электростеклоподъемника через отверстие в обивке двери… …и снимаем обивку двери.
Расположение пистонов с внутренней стороны обивки задней двери.
Поврежденные пистоны заменяем новыми.
Устанавливаем обивку задней двери в обратной последовательности.
Разборка/сборка двери
Добрый день, хочу поделиться своим опытом возрождения Рено Дастер.
Дано:
1. Рено Дастер рестайлинг после 2015. — 1 шт.
2. Необходимость доступа внутрь дверного пространства — 1 шт.
Оборудование:
1. Отвертка плоская большая — 1 шт.
2. Трещетка маленькая — 1 шт.
3. Головка на 10 — 1 шт.
4. Головка на 8 — 1 шт.
5. Торекс Т15 ключ или головка — 1 шт.
6. Торекс Т30 ключ или головка — 1 шт.
7. Маленькие тонкие руки — 1 шт.
Все четыре двери разбираются примерно одинаково +/-. Фотоотчет на примере двери переднего пассажира
Разборка двери переднего пассажира
1. Начинаем со съема накладки ручки. Необходимо поддеть отверткой или чем-то плоским, чтобы она разошлась посередине. пластик мягкий, так что надо быть аккуратным чтобы не повредить. Раскрывать необходимо начинать сверху, так как снизу есть «усики» идущие ниже накладки и не дающие ее «расчелкнуть». Аккуратно удаляем ее. Далее открываем заглушку на ручке и торексом Т15 откручиваем саморез внутри ручки
2. Откручиваем крепление ручек торексом Т30. Снимаем ручку открывания двери. Вынимаем кнопку стеклоподъемника и отсоединяем клемму
3. Откручиваем саморез торексом Т15 в торце обшивки двери
4. Поддеваем сверху декоративную панель прикрывающую колонку. Откручиваем 3 самореза торексом Т15 вокруг колонки и отсоединяем разъем. Далее откручиваем еще 4 самореза торексов Т15. (на дверях задних пассажиров вокруг колонки только 4 самореза которые одновременно держат колонку и подиум.
5. Поддеваем по периметру обшивку большой отверткой и дергаем на себя, чтобы выскочили клипсы вместе с обшивкой.
6. Получаем доступ к внутренностям и можно открутить наружнюю ручку двери. Изнутри она крепиться на 2 гайки на 10
Снаружи 1 саморез торекс Т15
Сама ручка крепиться к механизму открывания замка через пластиковую фишку
Можно постараться и снять металлическую подпружиненную скобу с тяги замка (так будет легче при обратной сборке)
Сама тяга снаружи выглядит так. Ею можно воспользоваться если дверь захлопнется. (надо надавить вниз)
7. В финале вынимаем паралон закрывающий крепление зеркала, отключаем клемму и откручиваем 2 гайки на 8.
Замена стекол задних дверей Duster (1 часть) — Демонтаж обивки
Если появляется необходимость демонтировать стекла задних дверей, для замены, тонировки, бронировки, улучшения вентиляции)))) и т.д. — то для этого не обязательно бежать в автосервис, а можно сделать все самому. Но для этого нужно знать, как обычно, некоторые тонкости. Это мы сейчас и обсудим. Вся тема будет состоять из трех частей))) дада)
В этой части речь пойдет о первом этапе — демонтаж обивки.
Для снятия необходимо, ( кроме двери с обшивкой ):
1. Бита Тоrх 30
2. Бита Тorx 20
3. Силиконовая смазка
4. Отвертка и сильные пальцы)))
Демонтаж.
1. Динамик — Снимаем декоративный кожух динамика. Для этого необходимо отвертку вставить в специальные отверстия и отжать фиксаторы.
Сняв кожух динамика, откручиваем крепления динамика (4шт. самореза Torx 20 ), снимаем динамик, отключаем фишку проводки от динамика.
2. Верхняя часть ручки двери — Далее набрасываемся на ручку двери. Необходимо снять верхнюю часть ручки, под которой находится один из болтов (Torx 30) крепления обшивки к двери. Для этого орудуем отверткой (по стрелке на первом фото), поливаем вдоль паза, соединяющего половинки ручки, силиконкой. Снимаем верхнюю часть ручки.
Отделив верхнюю часть ручки, ее еще нужно вытащить)) из двух отверстий в подлокотнике. Сначала вынимаем из нижнего паза, затем из верхнего. При сборке необходимо сначала вставить в верхний паз подлокотника, потом в нижней и потом уже защелкивать.
Сняв верхнюю часть ручки откручиваем болт Torx 30 под ней и сняв заглушку в нижней части ручки (подлокотник), откручиваем саморез Torx 20 крепления обшивки к двери.
3. Клавиша открывания двери — Затем вытаскиваем клавишу открывания двери из обивки (предварительно откручиваем Torx 30 ее крепления) и повернув клавишу на 90 градусов вверх освобождаем ее от тяги, которую клавиша дергает для открывания.
4. Обивка Размяв пальцы и плечи Подсовываем пальцы в зазор между дверью и обивкой в районе правого нижнего угла и рывками на себя, отделяем обивку от двери.))) Скорей всего, после этих силовых манипуляций, большинство пистонов останутся у вас в двери))) но обивка при этом не страдает. Пистонов в обивке 9шт.
5. Кнопка стеклоподъемника — Если вам еще не надоело, то попив чайку продолжаем)) Мы счастливы, обивка в наших руках, но унести ее мы не можем ( так же как и начать водить носом, как там в двери дела обстоят с ржавчиной, не накосячил ли производитель, ну и т.д. вообщем понятно))) ) т.к. нам мешает провод кнопки стеклоподъемника. Вытаскиваем кнопку из обивки, нажав отверткой на стопор в задней части кнопки. Выводим переднюю часть кнопки из обивки. Нужно иметь ввиду что в передней части у кнопки длинный выступ который уходит под обивку двери.
Вытащив кнопку стеклоподъемника, отключаем от нее электрический разъем.
Теперь первый этап почти завершен.
6. Уплотнитель между стеклом и обивкой — Небольшая тонкость заключается в том что только теперь мы можем снять нижней уплотнитель между стеклом и обивкой. Обивка прижимает этот уплотнитель свой верхней частью. Поэтому при сборке сначала необходимо ставить этот уплотнитель, а потом обивку.
7. Пистоны крепления обивки двери — Номеров пистонов крепления обивки к двери, (по доброй традиции производителя) найти в общедоступных каталогах запчастей я конечно же не смог))). Только обивка в сборе))) Пришлось действовать методом визуальных сравнений в интернете. У меня получился номер Renault 6001549265. На вид такие же что и в оригинале, желтого цвета. Проблема в том что есть еще такие же синие, белые. В чем там разница не очень понятно, но синие еще всплывут. И там есть небольшое отличие. Но это уже в следующей части))
PS. Когда-то давно я разбирал дверь Honda Civic 93г.в и там между обивкой и дверью все было аккуратно закрыто белой тканью похожей по фактуре на футболки известных спортивных брендов)) вот такое сравнение
ШВИ дверей. Часть 1: разборка
Привет друзья.
Ну вот и я наконец решился на долгую кропотливую, но полезную работу — сделать шумо-виброизоляцию автомобиля. Решил делать самостоятельно и начать с водительской двери. Да, жаль немного опоздал со временем (теплые летние деньки уже ушли), но спешить мне некуда — буду клеить потихоньку.
Пед началом работ еще не одну неделю изучал суть вопроса и какие материалы использовать, общался с бывалыми в этой теме, прочитал множество отчетов и советов StP. Ключевыми особенностями выбора были: эффективность в широком диапазоне, инновационность и небольшой вес (вот тут самое главное не переборщить). В итоге для проведения работ решил использовать линейку StP Premium, чего уж там мелочиться, для премиального авто не жалко 🙂
Технология оклейки в 4-ре слоя (на все двери):
1. StP Aero, 8 листов (первоначально заказывал 6, но вижу, что не хватит).
2. StP Акцент Premium, 2 листа (немного не хватает, придется брать 3-й лист).
3. StP Aero, см. выше.
4. StP Бипласт Premium, 2 листра (немного не хватает, придется брать 3-й лист).
Снимем дверную карту (пластиковую обшивку) по методике ниже:
После всех произведенных выше процедур дверная карта остается висеть только на пластиковых пистонах и не сохнущем битумном герметике. Далее предельно аккуратно с любого удобного края начинаем отщелкивать пистоны, для этого лучше всего использовать специальные съемники и теплое помещение. От их поломки не застрахован никто — это лотерея, поэтому будьте готовы к этому, самое главное не сломать их посадочное место фиксации в дверной карте!
Замена стекол задних дверей Duster (2 часть) — Демонтаж стекла
В первой части мы демонтировали обивку. Во второй части будем пытаться демонтировать стекло.
Для снятия стекла необходимо:
1. Бита Torx 20
2. Бита Torx 30
3. Силиконовая смазка
1. Уплотнители — Снимаем, сначала, внешний нижней уплотнитель, между стеклом и дверью. Начинаем от центральной стойки, затем вытаскиваем его из под пластикового декоративного треугольника на двери. При установке, сначала, необходимо установить его под треугольник. Опускаем стекло вниз, до конца, и вытаскиваем уплотнитель из рамки двери.
2. Декоративный треугольник — без его снятия я не смог вытащить и поставить стекло. Поэтому, снимаем его, подсунув пальцы в отверстие, где стоял нижней уплотнитель и потянув его на себя.
У синего пистона, вроде бы, на взгляд, тоньше шляпка и диаметр, круглой части между шляпками. Один синий пистон я заменил на желтый. В посадочное, отверстие на пластиковом треугольнике, желтый сел очень туго, хотя в обивку двери, без усилий. А вообще, конечно, производитель страдает пистономанией))). Зачем в машине столько разных вариантов крепежа, для одного и того же применения — загадка. Та же ситуация с подкрылками, щитками в моторном отсеке, бампером и т.д)))
3. Направляющая планка — Далее, необходимо аккуратно поднять стекло вверх, до упора, и снять направляющую планку в двери.

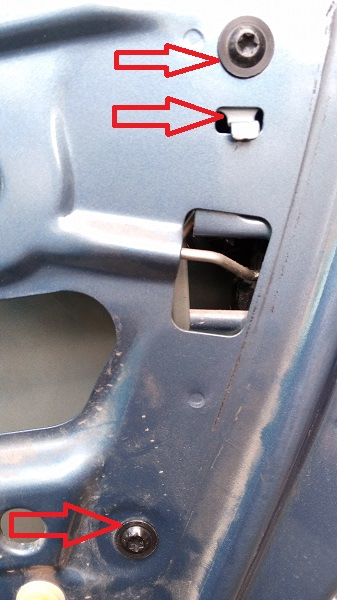

Для этого нужно, битой Torx 30, открутить два винта и вывести крючок планки из отверстия.
Винты были, судя по всему, на фиксаторе резьбы. При установке я нанес синий фиксатор. При сборке, планку ставим после того, как закрепим стекло в стеклоподъемнике и поднимим его до конца вверх.

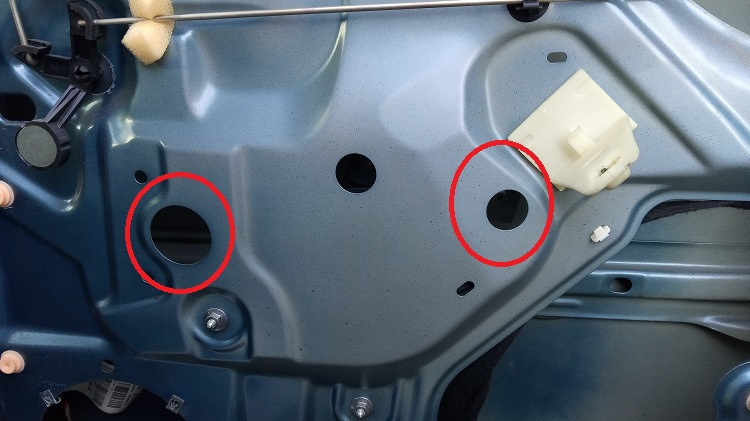

4. Стекло Опускаем стекло таким образом чтобы совпали, отверстия на двери и винты крепящие стекло к стеклоподъемнику.
Откручиваем два самореза крепления стекла (Torx 20)

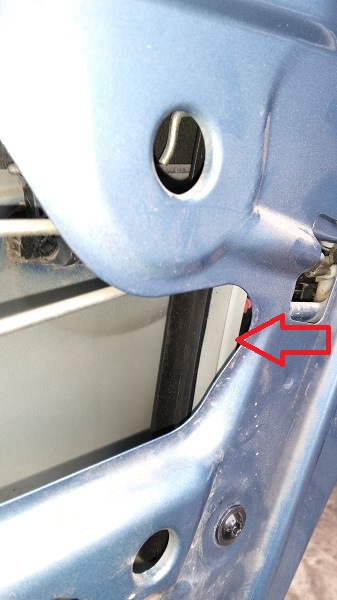

Далее, опускаем стеклоподъемник до конца, вниз и крепко удерживаем стекло))) Вытаскиваем стекло с внешней стороны двери. Для этого разворачиваем стекло в двери практически на 90 градусов ( верхняя часть стекла оказывается параллельно центральной стойки) вытягиваем потихоньку вверх, далее уже по направлению диагонали (нижней угол двери у центральной стойки — верхний угол двери около заднего крыла) вытаскиваем стекло из двери.

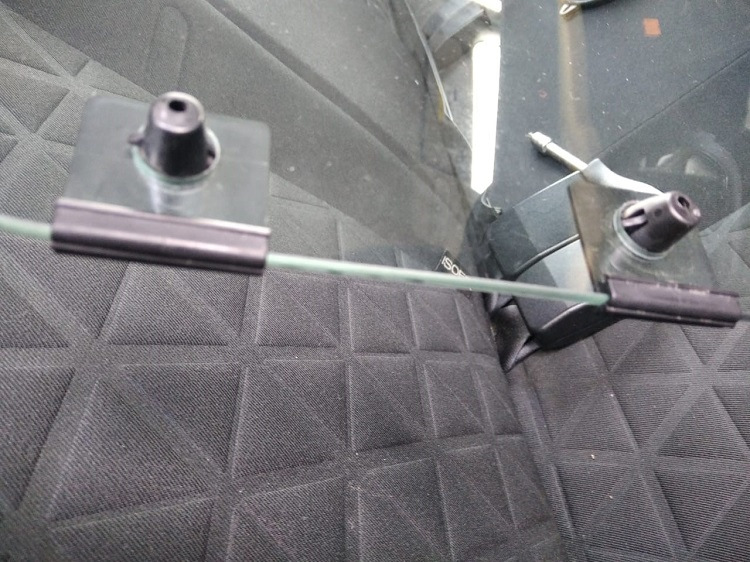

5. Фиксаторы стекла Стекло имеет два отверстия для пластиковых фиксаторов.
Чтобы снять фиксаторы, нужно сжать два пластиковых усика и вывести фиксатор из отверстия в стекле.

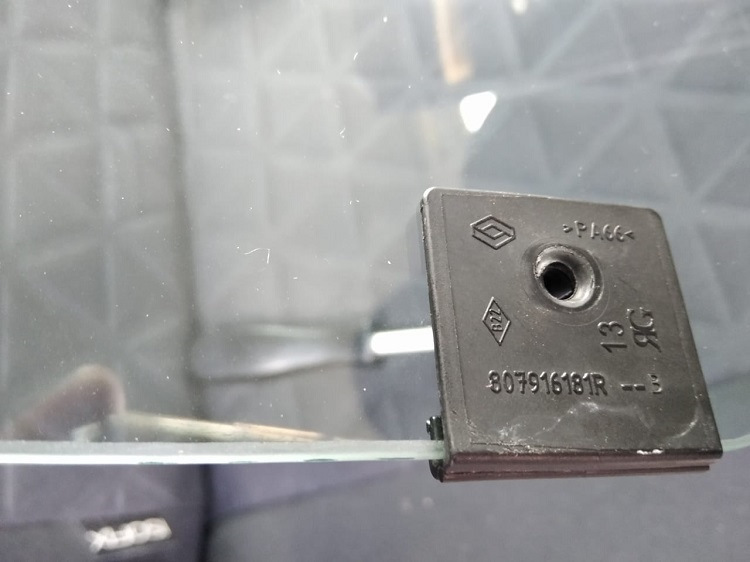

Номер фиксатора стекла Renault 807916181R
Стекло в фиксатор, сначала, устанавливается в паз, а затем защелкивается в отверстие. Уплотнители и пластиковый крепеж лучше обработать силиконовой смазкой при монтаже.
При сборке стоит обратить внимание на эти основные моменты в последовательности:
1. Стекло
2. Направляющая планка
3. Уплотнитель рамки двери
4. Уплотнитель между стеклом и обивкой двери (в салоне)
На этом пока все. Стекла и их подбор обсудим в следующий раз))
