решетка для ливневой канализации на крыше

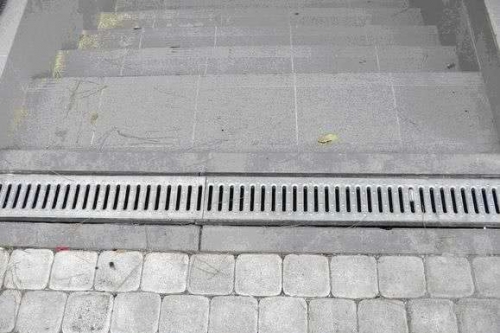

Важным элементом ливневой канализации является ливневая решетка. Эта деталь защищает систему от попадания различного мусора во внутреннее пространство конструкции и добавляет ей визуальной привлекательности. О том, что такое решетки для ливневой канализации и пойдет речь в этой статье.

Из каких материалов делают решетки

Основным признаком, по которому происходит разделение ливневых решеток на виды, является материал изготовления.

Единственным недостатком пластиковых решеток является их низкая прочность, которая не позволяет использовать их на автодорогах или в аэропортах, т.е. местах, где на конструкцию будет воздействовать сильная нагрузка.

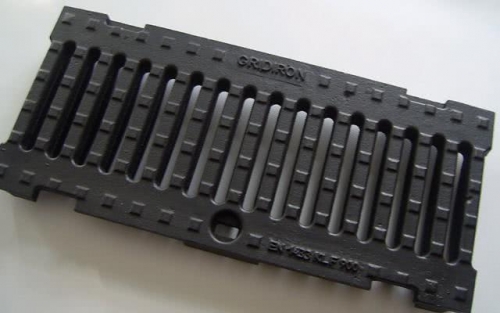

Для решения проблемы с большой нагрузкой может использоваться чугунная решетка на ливневую канализацию. Они отлично подходят для таких ситуаций и используются в промышленных зонах, аэропортах, автомобильных дорогах и прочих загруженных участках.

Если чугунная решетка ливневой канализации не устраивает застройщика, то можно воспользоваться стальными решетками. В качестве металла для их изготовления обычно применяется нержавеющая сталь. Создание таких решеток выполняется при помощи прессовки.

Классификация ливневых решеток по нагрузке

Для классификации используется шесть ступеней – от A до F. Каждый класс имеет свои показатели: например, класс А можно устанавливать только в местах с небольшой нагрузкой, поэтому такие изделия чаще всего изготавливаются из пластика. С повышением ступени растет и допустимая нагрузка.

Выбор решетки для ливневой канализации

Решетка на ливневую канализацию выполняет важные функции, защищая конструкцию от снижения ее работоспособности. Выбирать решетки нужно грамотно, отталкиваясь от конкретной ситуации, но нужно помнить о факторах, влияющих на выбор подходящего варианта, особенно о классе нагрузки.

Источник

Системы поверхностного водоотвода

Найдено товаров: 79

Доступно со склада самовывоза

Тип товара: Дождеприемник; Бренд: Gidrolica; Материал: Пластик; Длина: 300; Ширина: 300; Высота: 290; Размеры: 300х300; Страна-производитель: Россия; Вес: 2,5;

Доступно со склада самовывоза

Тип товара: Решетка; Бренд: Gidrolica; Материал: Чугун; Длина: 500; Ширина: 136; Высота: 20; Размеры: 500х136; Вес: 2,6;

Доступно со склада самовывоза

Тип товара: Корзина; Бренд: Gidrolica; Материал: Пластик; Длина: 250; Ширина: 155; Высота: 150; Размеры: 300х300; Страна-производитель: Россия; Вес: 0,2;

Доступно со склада самовывоза

Тип товара: Лоток водоотводный; Бренд: Gidrolica; Материал: Пластик; Класс нагрузки: B,A,C; Длина: 1000; Ширина: 145; Высота: 60; Размеры: 1000х145х60; Страна-производитель: Россия; Вес: 1;

Доступно со склада самовывоза

Тип товара: Перегородка-сифон; Бренд: Gidrolica; Материал: Пластик; Длина: 300; Ширина: 300; Высота: 242; Размеры: 300х300; Страна-производитель: Россия; Вес: 0,2;

Доступно со склада самовывоза

Тип товара: Решетка; Бренд: Gidrolica; Материал: Пластик; Длина: 285; Ширина: 285; Высота: 22; Размеры: 285х285; Страна-производитель: Россия; Вес: 0,5;

Доступно со склада самовывоза

Тип товара: Лоток водоотводный; Бренд: Gidrolica; Материал: Пластик; Класс нагрузки: А; Длина: 1000; Ширина: 115; Высота: 95; Размеры: 1000х115х95; Страна-производитель: Россия; Вес: 2;

Доступно со склада самовывоза

Привезем в строительные центры

при заказе до 28/10 до 23:06

Тип товара: Крепление; Бренд: Gidrolica; Материал: Сталь; Длина: 119; Ширина: 28; Высота: 14; Размеры: 110х30х10; Страна-производитель: Россия; Вес: 0,11;

Доступно со склада самовывоза

Привезем в строительные центры

при заказе до 28/10 до 23:06

Тип товара: Заглушка; Бренд: Gidrolica; Материал: Пластик; Длина: 152; Ширина: 185; Высота: 185; Толщина: 4; Размеры: 152х4х185; Страна-производитель: Россия; Вес: 0,2;

Доступно со склада самовывоза

Тип товара: Решетка; Бренд: Gidrolica; Материал: Пластик; Длина: 500; Ширина: 136; Высота: 16; Размеры: 500х136; Вес: 0,42;

Доступно со склада самовывоза

Привезем в строительные центры

при заказе до 28/10 до 23:06

Тип товара: Решетка; Бренд: Gidrolica; Материал: Чугун; Длина: 285; Ширина: 285; Высота: 30; Размеры: 285х285; Страна-производитель: Россия; Вес: 2,4;

Доступно со склада самовывоза

Тип товара: Решетка; Бренд: Gidrolica; Материал: Сталь; Длина: 1000; Ширина: 136; Высота: 30; Размеры: 1000х36; Страна-производитель: Россия; Вес: 1,6;

Доступно со склада самовывоза

Привезем в строительные центры

при заказе до 28/10 до 23:06

Тип товара: Решетка; Бренд: Gidrolica; Материал: Сталь; Длина: 285; Ширина: 285; Высота: 30; Размеры: 285х285; Страна-производитель: Россия; Вес: 1;

Доступно со склада самовывоза

Привезем в строительные центры

при заказе до 28/10 до 23:06

Тип товара: Дождеприемник; Бренд: Gidrolica; Материал: Полипропилен; Длина: 400; Ширина: 400; Высота: 400; Размеры: 400х400х400; Страна-производитель: Россия; Вес: 4,21;

Доступно со склада самовывоза

Привезем в строительные центры

при заказе до 28/10 до 23:06

Тип товара: Лоток водоотводный; Бренд: Gidrolica; Материал: Бетон; Класс нагрузки: A,B,C; Длина: 500; Ширина: 140; Высота: 60; Размеры: 500х140х60; Страна-производитель: Россия; Вес: 7;

Доступно со склада самовывоза

Тип товара: Пескоуловитель; Бренд: Gidrolica; Материал: Пластик; Длина: 500; Ширина: 160; Высота: 420; Размеры: 500х160х420; Страна-производитель: Россия; Вес: 2,3;

Доступно со склада самовывоза

Тип товара: Ливнеприемник; Бренд: Gidrolica; Диаметр выходного отверстия: 110; Длина: 300; Ширина: 166; Высота: 200; Размеры: 300х166х200; Страна-производитель: Россия; Вес: 0,9;

Доступно со склада самовывоза

Тип товара: Лоток водоотводный; Бренд: Gidrolica; Материал: Бетон; Класс нагрузки: A,B,C; Длина: 1000; Ширина: 140; Высота: 125; Размеры: 1000х140х125; Страна-производитель: Россия; Вес: 24;

Доступно со склада самовывоза

Привезем в строительные центры

при заказе до 28/10 до 23:06

Тип товара: Заглушка; Бренд: Gidrolica; Материал: Латунь; Длина: 100; Ширина: 2,7; Высота: 68; Размеры: 1000х115х95; Страна-производитель: Россия; Вес: 0,04;

Доступно со склада самовывоза

Привезем в строительные центры

при заказе до 28/10 до 23:06

Тип товара: Решетка; Бренд: Gidrolica; Материал: Полипропилен; Класс нагрузки: A15; Длина: 390; Ширина: 390; Высота: 35; Размеры: 390х390х35; Вес: 1,41;

Информация для покупателей

Продолжая работу с сайтом, вы даете согласие на использование сайтом cookies и обработку персональных данных в целях функционирования сайта, проведения ретаргетинга, статистических исследований, улучшения сервиса и предоставления релевантной рекламной информации на основе ваших предпочтений и интересов.

Источник

Ливневая решетка для ливневой канализации

Правила монтажа

До установки решетки следует правильно смонтировать сам лоток. Порядок монтажа зависит от материала, из которого он сделан.

Пластиковые лотки

Монтаж полимерных конструкций выполняется поэтапно:

Соединяют лотки в единую конструкцию встык. Для удобства на одной стороне лотка сделан шпунт, а на противоположной – паз. Для углового соединения прорезают маленькое отверстие в боковой стене и стыкуют изделия под углом 90 градусов, производят герметизацию и устанавливают заглушку.

Фиксируют решетку на пластиковом лотке так:

Штампованная решетка фиксируется достаточно просто: отгибают замки по краям и закрепляют деталь в лотке.

Бетонные лотки

Изделия производят как с прямоугольной, так и с круглой внутренней поверхностью (например, варианты бренда «Аквасток»). Последние лучше пропускают сточные воды. Установка и тех, и других производится по одной схеме.

Лоточные конструкции устанавливают в предварительно вырытую траншею на бетонную подушку. Толщина слоя определяется в зависимости от степени нагрузки. Основа обычно создается из бетона В25. Закрепление боков исполняется в форме откосов.

Лотки из железобетона состыковываются друг с другом и герметизируются. При угловом соединении дренажной системы вырезается необходимая часть боковой стенки.

По направлению линии дренажа оформляют термошвы путем насечек на расстоянии 20 мм друг от друга, чтобы предотвратить деформацию системы во время сезонных температурных перепадов.

Решетки крепятся к бетону посредством специальных винтов. Они могут сниматься для чистки. Верх установленной решетчатой детали обязательно должен находиться ниже уровня поверхности покрытия на 0,5 см.

Подключать лоточную цепочку к канализационным магистралям лучше всего через пескоуловитель. Трубопровод от него до первого колодца выполняют с помощью трубного отрезка с раструбом и гладкими стенками.

Правильный подбор решетчатых элементов и их крепкая фиксация к лоткам важны для соблюдения безопасности на дорогах. Проезжающий даже на малой скорости транспорт вполне способен выбить незакрепленную решетку, создав аварийную ситуацию.

Назначение водоотводных решеток

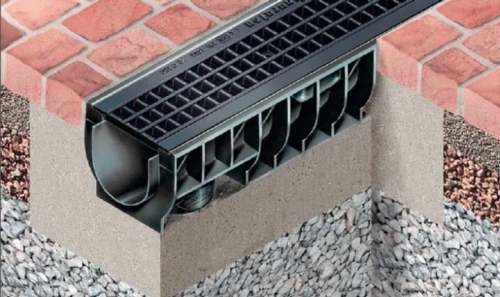

Ливневые лотки с решетками

Обустройство ливневки и дренажа возможно с помощью водоотводных лотков для слива излишней влаги. Для их изготовления используют бетон, металл и полимеры с гладкой поверхностью. При установке лоточных конструкций под наклоном обеспечивается равномерный сток лишней воды даже после затяжных ливней. Накрывают устройства специальными решетками, способными предотвратить попадание веток, листьев и прочего мусора внутрь канализации.

Есть у решетчатых деталей и дополнительные функции:

Материал изготовления

Подразделяют решетчатые изделия по материалу изготовления. От него также зависит область применения деталей:

Виды и размеры

По габаритам и форме решетчатые детали должны соответствовать лоткам, которые они накрывают. Размер решеток зависит от ширины гидравлического сечения лоточного элемента и указывается в маркировке: от DN95 до DN500. Стандартная длина лотка составляет 1 м, хотя они бывают и более вытянутыми. Ширина – в диапазоне 14–400 см.

Решетки для систем ливневой канализации подразделяются по классу нагрузки:

Последний тип используется редко и только в местах с крайне большой нагрузкой на дорожное покрытие.

Источник

Как выбрать ливневые решетки для системы дренажа

Как выбрать ливневые решетки для системы дренажа и правильно их установить?

Ливневые канализации являются важным атрибутом не только городских коммуникаций, но и приусадебного участка хорошего хозяина. Одним из важных элементов такой системы являются ливневые решетки, которые одновременно выполняют несколько функций.

Казалось бы, такой несложный и простой элемент, как дренажные решетки, имеют свои характеристики, свойства и классификации. Именно обзору этого аксессуара водоотводной канализации посвящена статья. Начнем с назначения этого элемента.

Назначение дренажных решеток

Здесь можно выделить несколько функций, которые выполняет этот элемент в системе дренажной канализации:

Как видим, назначение водоотводных решеток обширное, а сами они многофункциональны и имеют различные размеры. Именно поэтому их установке уделяется столько внимания.

Сфера применения

Использовать решетку в защитных целях гораздо выгоднее, чем периодически ремонтировать и прочищать всю систему ливневой канализации.

Виды ливневых решеток

Все ливневые решетки делятся на различные виды по материалу изготовления. Рассмотрим основные.

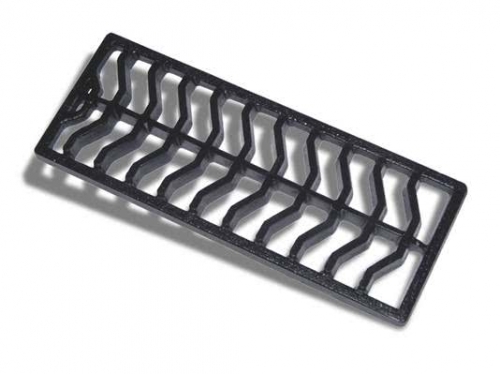

Чугунные конструкции

Среди достоинств, которыми обладают чугунные дренажные решетки, стоит отметить:

Высокая прочность, надежность и долговечность позволяют применять чугунные решетки в таких местах:

Если нужны нестандартные размеры решетки или более привлекательный вид, этот элемент для ливневки изготавливается из серого чугуна.

Такие чугунные решетки имеют более привлекательный и аккуратный внешний вид, но стоят несколько дороже из-за особой технологии производства.

Стальные конструкции

Металлические сетки для ливневки чаще всего изготавливают из нержавеющей стали. Эти дренажные элементы для ливневой канализации имеют такие преимущественные характеристики:

Благодаря рифленой поверхности и ребрам жесткости, эти элементы обладают достаточной прочностью, чтобы применяться в таких местах:

Сетки для ливневки из нержавеющей стали стоят дороже, чем чугунные решетки. Этот факт также нужно учитывать при планировании ливневой канализации.

Пластиковые решетки

Еще один вид – пластиковые ливневые решетки. Такие конструкции отлично подходят для применения в парковых зонах и на приусадебном участке. Рассмотрим основные преимущества, которыми обладают пластиковые дренажные решетки:

Кроме этого, пластиковые водоотводящие каналы обладают высокой пропускной способностью за счет гладкости материала.

Важно помнить, что пластиковые решетки не рассчитаны на значительные нагрузки. Поэтому укладывать их вдоль дороги или возле гаража не стоит.

Классификация дренажных решеток

В зависимости от расчетной нагрузки, дренажные сетки подразделяются на шесть категорий:

В зависимости от расчетной нагрузки, зависит сфера эксплуатации элементов водоотводящей канализации. Так, класс A изготавливается из пластика, а решетки категории F – из чугуна с особыми добавками, повышающими прочность изделия.

Особенности выбора и монтажа

Выбирая ливневые решетки, следует обращать внимание на такие факторы и показатели:

Некоторые нюансы монтажа

Чтобы дренажные системы исправно работали продолжительное время, при проведении монтажных работ нужно придерживаться следующей технологии:

Для надежности и долговечности конструкции рекомендуется выполнить заливку стен траншеи бетоном. Это значительно уменьшит давление грунта на элементы водоотливной системы.

Источник

Ливневая решетка решетки для ливневой канализации, стальная, пластиковая, виды на фото и видео

Ливневая канализация необходима для отводов талых вод и атмосферных осадков. Устанавливается на автострадах, площадях, частном секторе. В общественных местах используются ливневки с дождеприемными решетками.
Этот элемент выполняет не только декоративную функцию. Решетка защищает от возможных травм и производит отфильтровку крупного мусора. Если у администрации города не возникает вопросов о выборе решеток, то собственник дома, устанавливая ливневую канализацию, вполне может быть озадачен выбором.

Рассмотрим, что предлагают производители.

Что такое решетка и какие функции выполняет?

Ливневая решетка — это элемент канализационной системы, имеющий вид продолговатой пластины с множеством одинаковых отверстий.

Кроме того, что она обеспечивает надежную защиту желобов от механических повреждений, ею обеспечиваются и другие функции:

Решетки для ливневой канализации

Это интересно: Душевая кабина из стеклоблоков своими руками сборка, монтаж, рекомендации

Разнообразие материалов

Все ливневые решетки различают по материалу изготовления, способу монтажа и по нагрузке. Говоря о материале, можно выделить несколько видов.

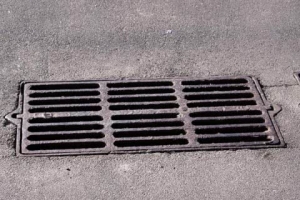

Чугунные

Это водоприемные решетки, которые обычно устанавливаются с бетонными и железными желобами в местах с высокой нагрузкой. Они обладают массой достоинств, среди которых можно выделить высокую устойчивость к различным воздействиям внешней среды и коррозии. Помимо этого, чугунная система достаточно прочна, долговечна и доступна. Приобрести изделия можно в любом специализированном магазине и по приемлемой цене.

Благодаря своим эксплуатационным свойствам чугунные конструкции применяются на промышленных объектах, морских и воздушных портах, а также в местах с большим потоком грузовых машин.

А для придания участку привлекательности можно приобрести изделия нестандартного размера, выполненные из серого чугуна. Стоят они дороже обычных моделей, но обладают более аккуратным видом.

Стальные

Металлические конструкции изготавливаются из нержавеющей или оцинкованной стали, что повышает качество. Штампованная стальная система имеет легкий вес, привлекательный вид, и может выпускаться на заказ в любых размерах. Она надежна и долговечна, и монтировать ее просто за счет специальных защелок.

Оцинкованная сталь отличается высокой прочностью и доступностью, но не предназначена для установки в местах с высокой нагрузкой. Кроме того, она подвержена образованию коррозии.

Рифленая поверхность и жесткость ребер отвечают за прочность изделий, поэтому их смело можно применять как в парковых зонах, так и на приусадебных участках.

Стоит сварная решетка из нержавеющей стали дорого, что важно учитывать при создании проекта.

Пластиковые

Идеально подходят для установки в зонах отдыха и на территориях частных домов. Они отличаются маленьким весом, невысокой стоимостью, устойчивостью к воздействию химических веществ и перепадам температур.

Однако пластик не способен выдержать большой вес. Это значительно сокращает область его применения.

Медные

Чаще всего такие варианты используются для подчеркивания статуса владельцев. Решетки из меди имеют красивый вид, но отличаются дороговизной. К тому же они не рассчитаны на высокие нагрузки.

В зависимости от структуры сливные системы делят на два вида: щелевые и ячеистые решетки. Они различаются только формой расположенных внутренних перегородок, и никаких существенных отличий не имеют. Но водоприемная ячеистая конструкция для лотков, в отличие от щелевой, лучше пропускает сточные воды и надежнее защищает канализацию от попадания мусора.

Назначение и классификация

Этот элемент представляет собой устройство с решеткой в раме, которая устанавливается на поверхность сточного колодца для сбора в зонах с большим количеством сточных вод, в основном в виде атмосферных осадков – вдоль городских магистралей, переходов, на площадях и во многих других местах городской инфраструктуры.

Дождеприемники обычно монтируются над колодцами на уровне с асфальтом или другим дорожным покрытием и фиксируются бетоном. Они способны выдерживать большие нагрузки, механические воздействия и температурные колебания. Кроме этого они не подвержены воздействию химических реагентов и других агрессивных веществ, которые используются с целью защиты от гололеда или образуются в результате сгорания автомобильного топлива.

Дождеприемники широко используются в городской инфраструктуре, производственных площадках, складах, аэропортах и повсюду, где требуется отвод большого количества вод, в том числе и частных домах.

Кроме дождеприемника, в состав ливневой канализации также входят: желоба и каналы (для сбора воды), канализационные и водосточные трубы, пескоуловители (для очистки воды), коллекторы и смотровые колодцы. Дождевая вода сначала попадает в желоба, расположенные на крыше. Далее по водосточным трубам она направляется в дождеприемник, после чего она уже по канализационным трубам попадает в подземный колодец (коллектор).

Дождеприемником называется элемент ливневой канализации, предназначенный для сбора и очистки дождевой воды, а также для направления ее в систему наружной ливневой канализации. Другое название дождеприемника — «водоотвод»

Важность этого элемента еще в том, что он собирает воду не только с желобов, расположенных на доме, но и с дорожного покрытия (препятствует образованию луж)

В зависимости от сферы применения, дождеприемники можно разделить на две категории: для частных домов и для промышленных объектов. Дождеприемники первой категории, в свою очередь, подразделяются на: кубические и с вертикальным отводом. Кубические предназначены для сбора дождевых и талых вод в локальном месте.

Сверху кубического дождеприемника расположена решетка. Также водоотводы этого типа укомплектованы специальными перегородками и корзинами. Перегородки-сифоны препятствуют распространению неприятного запаха из ливневой канализации. А корзины предназначены для сбора листьев и прочего мусора.

Дождеприемник с решеткой под водосточной трубой

Для увеличения пропускной способности или для отвода воды на большую глубину кубические дождеприемники можно соединять друг с другом.

Дождеприемники с вертикальным отводом предназначены только для приема дождевой воды после желобов и труб, установленных на здании. Их внутренняя поверхность расположена под наклоном, чтобы вода не застаивалась. Решетка у дождеприемников этого типа отсутствует. Вода из трубы, установленной на доме, попадает непосредственно в приемное отверстие водоотвода.

Предлагаем ознакомиться Клевер ползучий расположение листьев на стебле

Дождеприемники с вертикальным отводом также комплектуются корзинами для сбора мусора и перегородками, препятствующими распространению неприятного запаха. Их вертикальный отвод без переходников соединяется с трубопроводом ливневой канализации диаметром 100 мм или 110 мм.

Водоотвод без решетки

Дождеприемник для промышленных объектов представляет из себя камеру (колодец), сверху которого расположена решетка. Решетка дождеприемника — чугунная. Колодец состоит из бетонных колец. Также может использоваться дождеприемник пластиковый с чугунной решеткой.

Как правильно выбрать и установить решетку?

Сказать точно, какая решетка для канализационного лотка лучше, сложно, потому что для каждой системы такая деталь подбирается индивидуально.

Грамотным будет осуществлять свой выбор, ориентируясь на следующие критерии:

Решетки для ливневой канализации

Если вы хотите, чтобы ливневая канализация исправно работала, то ее монтаж должен соответствовать определенной технологии:

Монтаж канализационной решетки

Монтаж и соединения с канализационными трубами

Несмотря на то, что процесс монтажа довольно трудоемкий, если вы будете четко следовать инструкции, то сможете без проблем справиться с этой задачей.

Назначение воронок для ливневой канализации

Главной задачей изделий является удаление жидкости с кровли. Для этого на крыше устанавливают водосточный механизм, объединяющий несколько воронок. Они монтируются в определенной последовательности, охватывая всю поверхность. Через них вода уходит по трубам в канализацию, овраг или кювет, за территорию объекта.

Воронки должны удовлетворять определенным нормативам:

В комплексе эти параметры обеспечат быстрый отвод лишней жидкости с крыши.

Критерии выбора для ливневой решетки

К выбору стоит подойти ответственно, отталкиваясь первым делом от:

Для пешеходных дорожек вполне может подойти и пластиковые ливневые конструкции, нагрузка в таких объектах минимальна. Использование из штампованного металла отлично подойдет для частных сооружений, также возможно использование оцинкованных или медных решеток. Нержавеющая сталь хорошо рекомендуют себя в объектах общественного питания. А мощные изделия из чугуна для высоких нагрузок. Какие ливневые решетки выбрать — определенного ответа нет, и быть не может. Все зависит от совокупности множества факторов и подбирается исключительно индивидуально, исходя из предполагаемой нагрузки на ливневую решетку, вариантов ее применения и внешнего вида.

Преимущества водоприемных решеток

Рациональность установки ливневой водоканализации в особенностях климата Московской не обязана вызывать колебаний: в среднем, за 1 год, лишь с кровли стандартного дома через ливневку протекает до 100 кубометров воды. В случае если весь данный литраж воды станет свободно стекать с кровли на почву, что грозит не лишь лужицами и значительной сыростью, однако и ранним развалом основания дома. Квалифицированно сконструированная ливневая водоканализация разрешает совокупность задач:

Установка ливневки потребует выполнения требуемых экспериментальных работ и формирования грамотно составленного плана, учитывая уровень осадков и свойства определенной территории. Эксперты фирмы “ДАЧНЫЙ УЮТ ПЛЮС” возможность оптимизировать расходы на ее постройку.

Характеристика канализационных желобов

Желоба канализационных систем изготовляются из таких материалов как — полимербетон, армированный бетон, и пластик, который изготавливается с хорошей стойкостью к низким температурным условиям. Наиболее популярным на сегодняшний день является лоток из пластика, который имеет такие плюсы:

Для того, чтобы затратить меньше времени на проектирование ливневой канализации, потратить меньше финансов и получить в конечном результате качественно проделанную работу, тогда лучше всего выполнить установление именно пластиковыми желобами.

Это интересно: Компостный ящик своими руками варианты изготовления, чертежи, фото

Водосточная воронка для плоской кровли – виды и способы монтажа

Монтаж разделяется по видам установки:

, которые монтируются по периметру дома.

, которые прокладываются во время строительства внутри стен и проходят в канализацию. Нельзя пренебрегать герметичностью таких систем. Результатом некачественных работ станет быстрое протекание процессов коррозии.

В случае с плоской крышей, монтаж воронки внутреннего водостока является наиболее предпочтительным решением. Горизонтальные трубы укладывают под гидроизоляцией и утеплением.

Сточные трубы, расположенные вертикально, уводят осадки из горизонтальных труб в ливневую канализацию

Системы водостока могут быть:

, то есть с уклоном: вода стекает под воздействием силы тяжести;

, не имеющими уклона: работают по принципу сливного бачка, за что получили второе название – «сифонные».

Что собой представляют пластиковые лотки

Лотки из пластика практически всеми производителями выпускаются с мерной длиной 1 м. Их высота находится в пределах 6-79 см, а ширина варьируется от 9 до 50 см.

На фото пластиковые лотки для отвода воды

Порядок установки канализационных систем

Монтажная работа по прокладыванию канализационных решеток и желоба выполняется так:

Чтобы водоотвод стоков происходил правильно и после его завершительного этапа не происходили поломки, его уклон к лоткам должен составлять:

Комплект ливневой канализации

Особенности установки воронок на кровле

Установка конструкций, их количество и интервал между воронками зависит от особенностей объекта: площади, конфигурации, дождевого объема и других параметров. На практике расстояние между 2-мя элементами составляет около 25 метров, чего достаточно для своевременного водоотвода. Меньшее количество приводит к закупорке воронок с последующим скапливанием жидкости на плоской поверхности.

Все компоненты соединяются с водосточными трубами, на случай перегрузки формируется резервная система. Она активируется при весеннем таянии снегов, сильном ливне или во время затяжных дождей

В этом случае важно, чтобы приемная часть не засорялась

Монтаж выполняется в несколько этапов:

Успех определяется грамотным планированием работы и квалификацией специалистов.

Что учитывать при выборе пластиковых лотков

Для правильного выбора подходящего для конкретного места водоотвода следует учесть следующие факторы:

Совет: При выборе элементов системы предусмотрите наличие в ней заглушек, с помощью которых будет осуществляться перекрытие каналов, стыкуемых под прямыми углами.

Особенности и преимущества пластиковых лотков

Пластиковые водоотводные лотки с решеткой обладают следующими преимуществами:

Металлический водоотводный лоток

Из металла получаются самые прочные изделия. Несмотря на это неоспоримое преимущество, такие желоба на данный момент используются крайне редко. Главная причина – подверженность коррозии. Конечно же, производители наносят защитный слой, но не всегда он спасает от появления ржавчины, так как изделие будет в постоянном контакте с водой. Кроме того, металл – это дорого, да и все у таких желобов будет приличным, что значительно усложнит самостоятельный монтаж.

Металлические лотки могут быть следующих видов:

При выборе важно обращать внимание на толщину металла, а также на толщину защитного слоя, от чего напрямую зависит прочность и долговечность

Разновидности решеток для лотков

Обязательным элементом любого водоотводного канала является решетка, которая выполняет защитные функции по недопущению внутрь системы всевозможного мусора.

Решетки различаются следующими параметрами:

Пластиковые лотки со стальной и чугунной решетками

Из чего делают бетонный водосток

Чтобы сделать бетонные водостоки, используют разного вида фибробетон. В готовую смесь добавляют мелко переработанные волокна полипропилена, благодаря которым желоба имеют низкую усадочную деформацию. Кроме того, волокна повышают стойкость бетонных изделий на изгиб. Часто в смесь добавляют металлическую фибру. Довольно часто можно встретить железобетонный водосток. Он изготавливается на основе цемента, марка которого не иже М500. Такая конструкция гораздо прочнее ни изгиб и держит форму.

Все бетонные водостоки, и даже те, которые имеют вертикальный слив, поставляются в комплекте с решеткой. Водосток бетонный с решеткой будет защищен от веток, бумажек, листьев и другого мусора с улицы. Материал для решеток может быть самым разным. Его выбор зависит от места расположения водостока и нагрузки на него. Крепление решеток к бетону возможно благодаря специальным винтам.

Обратите внимание! Эти решетки по потребности без проблем можно снимать, чтобы чистить каналы

Порядок сооружения системы водоотведения

Схема установки системы водоотвода

Монтаж лотков водоотвода и самих решеток выполняется следующим образом:

Крепление решеток и желобов между собой

Подводка канализационной трубы к ливневке

Совет от профессионала:

Для оптимального отвода стоков требуемый уклон поверхности к лоткам – i=0,02 (то есть 2 см на 100 см трубы).

← Устройство дренажной системы своими руками

Виды соединения труб →

Элементы и основные узлы ливневых систем

Независимо от типа и расположения ливневые канализационные системы включают в себя ряд основных элементов и узлов. Ни одна «ливневка» не может обеспечить эффективный отвод влаги без следующих элементов:

Что касается внешней ливневой канализации, то основными элементами таких систем являются водостоки. Именно они обеспечивают сбор и распределение дождевых потоков и талой воды.

Цена на лоток водоотводный пластиковый может отличаться в зависимости от разных параметров. Примерная стоимость на лотки с решеткой и без нее приведена ниже.

Классификация труб НПВХ по ГОСТ

В зависимости от целей применения НПВХ-трубы можно поделить на три основные группы:

Чем толще стенки НПВХ-труб, тем большим сопротивлением к деформации они обладают. Согласно данному свойству НПВХ-изделия можно классифицировать следующим образом:

По размерам непластифицированные поливинилхлоридные трубы делятся на:

Согласно тому, какое максимально давление могут выдержать напорные НПВХ-изделия, их принято делить на следующие классы:

Другие важные характеристики

Классифицировать ливневые решетки по нагрузке можно по величине веса, который может выдержать данное изделие. Важно понимать, что указанный показатель олицетворяет самый большой вес, выдерживаемый конструкцией. Это обязательно должно учитываться при выборе.

Классификация водоотводных происходит с использованием шести ступеней. Каждая ступень отображает индивидуальные характеристики.

По способу монтажа выделяют накладные и закрепляемые сетки.

Как купить лотки из пластика?

Вашему вниманию представлен каталог пластиковых водоотводов с указанием их технических характеристик и цены. Для удобства подбора соблюдены все фирменные, проектные, торговые названия и артикулы. Купить лотки водоотводные пластиковые рекомендуется вместе с пескоуловителями, которые обеспечат бесперебойную эксплуатацию линейного водоотвода в общей инженерной стратегии ливневой канализации объектов частного, гражданского и промышленного строительства.

Вы не окажетесь один на один со своими проблемами, пережидая ненастные дни, а станете наслаждаться дождем, радуясь своему душевному равновесию!

Правила монтажа

До установки решетки следует правильно смонтировать сам лоток. Порядок монтажа зависит от материала, из которого он сделан.

Пластиковые лотки

Монтаж полимерных конструкций выполняется поэтапно:

Соединяют лотки в единую конструкцию встык. Для удобства на одной стороне лотка сделан шпунт, а на противоположной – паз. Для углового соединения прорезают маленькое отверстие в боковой стене и стыкуют изделия под углом 90 градусов, производят герметизацию и устанавливают заглушку.

Фиксируют решетку на пластиковом лотке так:

Штампованная решетка фиксируется достаточно просто: отгибают замки по краям и закрепляют деталь в лотке.

Бетонные лотки

Изделия производят как с прямоугольной, так и с круглой внутренней поверхностью (например, варианты бренда «Аквасток»). Последние лучше пропускают сточные воды. Установка и тех, и других производится по одной схеме.

Лоточные конструкции устанавливают в предварительно вырытую траншею на бетонную подушку. Толщина слоя определяется в зависимости от степени нагрузки. Основа обычно создается из бетона В25. Закрепление боков исполняется в форме откосов.

Лотки из железобетона состыковываются друг с другом и герметизируются. При угловом соединении дренажной системы вырезается необходимая часть боковой стенки.

По направлению линии дренажа оформляют термошвы путем насечек на расстоянии 20 мм друг от друга, чтобы предотвратить деформацию системы во время сезонных температурных перепадов.

Решетки крепятся к бетону посредством специальных винтов. Они могут сниматься для чистки. Верх установленной решетчатой детали обязательно должен находиться ниже уровня поверхности покрытия на 0,5 см.

Подключать лоточную цепочку к канализационным магистралям лучше всего через пескоуловитель. Трубопровод от него до первого колодца выполняют с помощью трубного отрезка с раструбом и гладкими стенками.

Правильный подбор решетчатых элементов и их крепкая фиксация к лоткам важны для соблюдения безопасности на дорогах. Проезжающий даже на малой скорости транспорт вполне способен выбить незакрепленную решетку, создав аварийную ситуацию.

Особенности установки дождеприемника

Установку дождеприемника для ливневой канализации осуществляют под выходом сточной трубы или же в тех местах, где после дождя или в результате таяния снега образуются лужи

При монтаже особое внимание следует обращать на глубину установки. Также рекомендуется выбирать такое расположение конструкции, чтобы вода из трубы попадала точно в ее центр

А если нет возможности расположить сток в самой низкой точке территории, то к нему нужно провести специальные углубления, по которым вода будет стекать в приемник.

Собранная вода течет по трубам, а затем доходит до подземного колодца — коллектора

После того как вы определились с типом конструкции и местом ее установки, можно приступать непосредственно к установке дождеприемника. Она состоит из следующих этапов:

Схема укладки ливневой канализации во дворе

Помните, что срок эксплуатации и эффективность работы конструкции зависит от того, насколько вы правильно установили дождеприемник. Как показывают многие видео монтажа дождеприемников, делать это нужно до установки покрытия на территории. Делать мощение на участке, который прилегает к приемнику дождевой воды, стоит только через несколько дней после завершения установки последнего. За это время бетон окончательно застынет, и вы сможете смело укладывать любой тип покрытия.

Комплект для установки дождеприемника

Одним из ключевых факторов, который также нужно учитывать при монтаже дождеприемника для ливневой канализации, это прочность и надежность основания. Учтите, что при перепадах температуры грунт, в который установлен приемник, может расширяться и сужаться, поэтому бетонная подушка и стенки, окружающие конструкцию, должны быть предельно надежными. В противном случае вам придется в первую же весну заново установить дождеприемник. Как избежать этого подскажут многочисленные тематические видео в интернете.

Если вы не обладаете достаточными строительными навыками для самостоятельного монтажа конструкции, то можно поручить это дело квалифицированным специалистам. В таком случае цена установки дождеприемника будет зависеть от типа приемника, глубины установки и ряда других факторов.

Процесс обустройства дренажной системы на дачном участке

Правила ухода за конструкцией

Дождеприемник – один из самых требовательных в плане обслуживания элементов системы ливневой канализации. Это обусловлено тем, что вода в него попадает непосредственно с поверхности, и именно здесь происходит ее первичная очистка от мусора

Если вы хотите, чтобы корзина приемника засорялась реже, то стоит обратить внимание на модели с мелкоячеистой решеткой, которая не будет пропускать мелкий мусор

В любом случае корзину приемника необходимо извлекать и чистить не реже, чем раз в 2-3 месяца. В противном случае вы рискуете получить не только засор, но и источник неприятного запаха у себя под домом. Если же засор образовался в месте соединения конструкции и трубопровода, то его следует удалить при помощи специальных сантехнических приспособлений.

Регулярная чистка всех элементов водосточной системы поможет избежать негативных последствий засоров

Цены дождеприемников на современном строительном рынке позволяют без проблем приобрести такую конструкцию для обустройства ливневой канализации на частной территории, а простота в установке и эксплуатации сделала этот элемент системы отвода воды очень популярным.

Монтаж чугунных решеток

Не забывайте про угол наклона при монтаже, он необходим для создания самотека и должен быть не менее 3 градусов.

Виды ливневых решеток

Класс нагрузки

Независимо от вида системы водоотвода, он должен быть защищен специальной решеткой.

При производстве решеток обязательно учитывают сферу их применения – использование в пешеходной зоне, в районе расположения приусадебных участков или на объектах с высокими требованиями к эргономичности, повышенной прочности и экологичности и т.д.

Ливневка с решеткой может иметь самую разную конфигурацию

На желоба, ширина канала которых составляет 10 см, устанавливаются ливневые решетки с маркировкой DN 100. Эти изделия относятся к самой большой категории дренажных решеток, класс нагрузки которых находится в диапазоне от А15 (пешеходные зоны, тротуары, дворы, скверы) до C250 (автомобильные стоянки, благоустройство территории, обочины дорог).

Маркировка ливневых решеток: классы нагрузки

Материал лотков водоотвода

Лотки водоотвода производят из полимербетона, армированного фибробетона, а также из высокопрочного устойчивого к воздействию низких температур пластика. Независимо от условий эксплуатации, для бытовых нужд стоит отдать предпочтения пластиковым желобам.

Преимущества ливневок из пластика:

Лотки линейного водоотвода из различных материалов

Совет от профессионала:

Если решено оборудовать пластиковые ливневки, то при создании системы водоотведения возможна экономия времени, финансовых средств и трудовых ресурсов.

Материал ливневых решеток

По использованному для изготовления материалу решетки подразделяют на несколько типов: ливневки чугунные, стальные, медные, из оцинкованного чугуна.

Особенности изделий из наиболее распространенных материалов:

Решетки для лотков из различных материалов

Инструкция по монтажу водоотводных лотков

Установку системы водоотведения производят в соответствии со строительными нормами и правилами. Схемы и порядок работы выбирают в зависимости от назначения и материала изделий. Рассмотрим, как производится монтаж дренажной конструкции из фибробетонных лотков и пескоуловителей.

Этап 1 — подготовительные работы

Перед началом работ проверяют основание, на которое планируется монтировать лотки и другие элементы системы. Несущая способность грунта иногда определяет, желоба из какого материала лучше использовать.

Затем производят разбивку системы на сегменты, выполняют разметочные работы: устанавливают места монтажа опорных точек системы, между которыми будут располагаться лотки: пескоуловителей, заглушек, выпусков, сборных коллекторов и колодцев.

Дальше действуют по плану:

Инженерное оборудование допускается к установке только после того, как обойма наберет не менее 30 % прочности.

Этап 2 — установка лотков и пескоуловителей

По правилам, монтаж начинают с опорных точек, то есть оборудуют места выпуска, устанавливают пескоуловители и другие элементы, которые в дальнейшем планируется соединить лотками. Затем поочередно укладывают лотки. Для статичности их закрепляют на бетонном основании, и в местах стыковки также фиксируют бетонными маяками.

Желоба подключают к основной магистрали через пескоуловители, соединенные с колодцами гладкостенными трубами.

Порядок установки лотков для линейной системы водоотведения частного хозяйства выглядит проще:

Чтобы система работала, по всей длине соблюдают угол наклона и стараются, чтобы прямых участков было как можно больше, а поворотов — меньше.

Этап 3 — заключительные мероприятия

В конце, когда установлены все элементы водоотводной системы, проверяют уровень монтажа. Водоприемная решетка которой закрывают лоток сверху, должна на 4-5 мм быть ниже, чем примыкающее покрытие или поверхность земли. Для разных классов нагрузки предполагается различное обустройство обоймы. Например, для зон А 15 или В 125 допускается неполное бетонирование, а для D 400 или Е 600 — обязательная заливка на всю высоту с фиксирующими стержням в основании.

Напоследок необходимо проверить подключение системы к коллектору, прочность соединения на стыках. Если в дальнейшем планируется асфальтирование прилегающей территории, следует обеспечить сохранность бетонных лотков и не допускать наезд спецтехники на элементы водоотводной системы.

Нужно помнить, что водоотводным конструкциям требуется регулярный уход. Правильный монтаж — одно из условий удобной эксплуатации и, если потребуется, быстрого ремонта.

Особого внимания система требует в межсезонье, когда в результате таяния снегов в каналы попадает большое количество грунта и мусора. Водопропускные способности снижаются или вовсе исчезают из-за засоров. Чтобы этого не происходило, нужно решетки располагать так, чтобы их было легко снимать для профилактической или аварийной чистки.

Назначение водоотводных решеток

Ливневые лотки с решетками

Обустройство ливневки и дренажа возможно с помощью водоотводных лотков для слива излишней влаги. Для их изготовления используют бетон, металл и полимеры с гладкой поверхностью. При установке лоточных конструкций под наклоном обеспечивается равномерный сток лишней воды даже после затяжных ливней. Накрывают устройства специальными решетками, способными предотвратить попадание веток, листьев и прочего мусора внутрь канализации.

Есть у решетчатых деталей и дополнительные функции:

Источник
