Рейлинги — штатные, да не совсем.

Уазег был куплен в комплектации «комфорт», что означает наличие всего необходимого без излишеств. Излишествами завод почему-то посчитал рейлинги. Поскольку Уазег я покупал на замену и в качестве логичного развития идеи жигуля-четверки — это должен быть утилитарный, вместительный, проходимый автомобиль, позволяющий перевозить габаритные грузы — необходимость в этом у меня время от времени возникает. Четверку я по-прежнему считаю идеальным автомобилем для перевозки длинномерных материалов в малом количестве, комбинация длинной крыши и бамперов из алюминиевого швеллера крайне способствует перевозке шестиметровых досок, арматуры, профилей и тому подобного.
К сожалению, в салон патриота влезает только ограниченное количество палок длиной не более 3,2 метра.

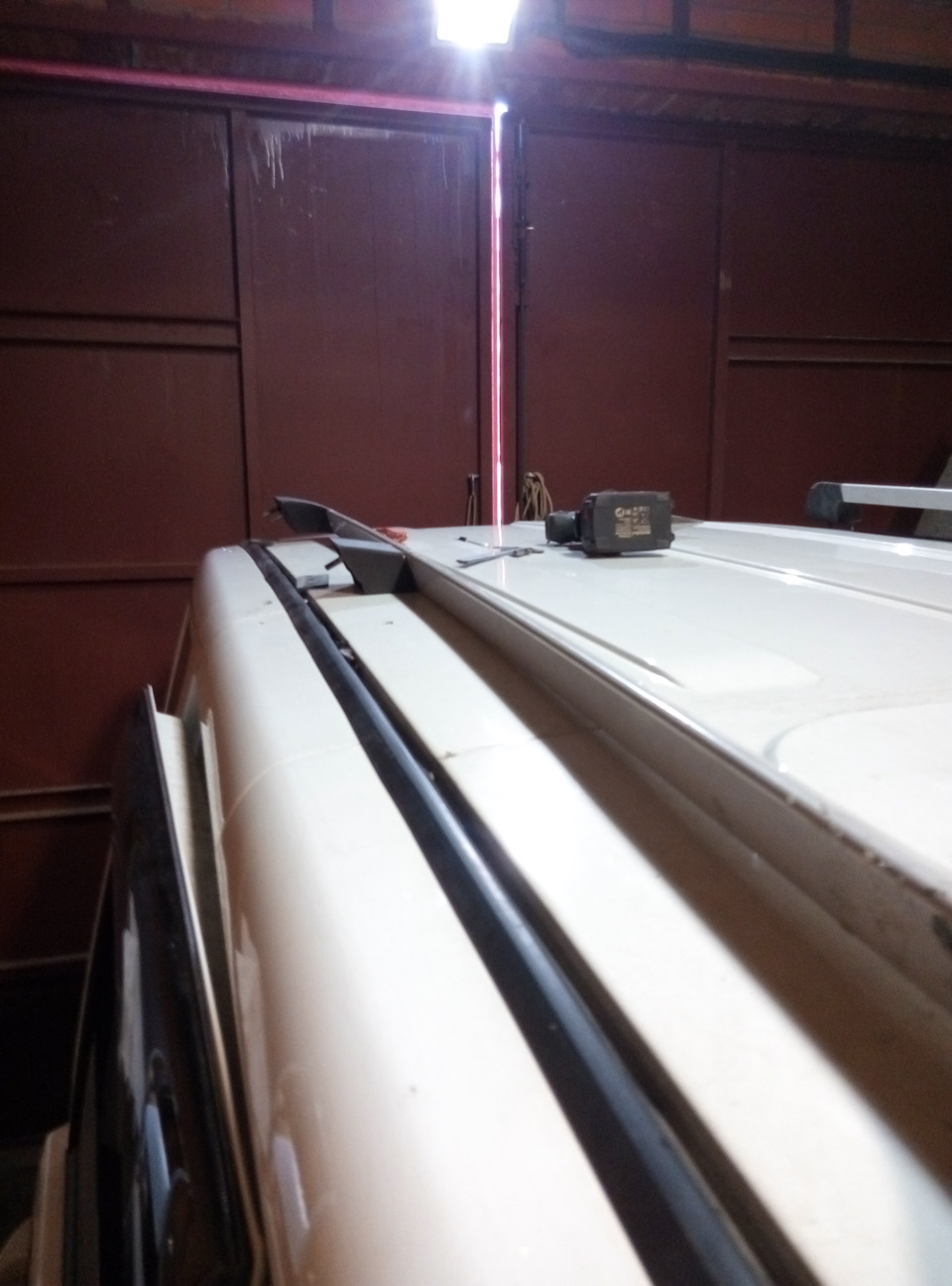

Поэтому багажник на крышу — это необходимость. Спросите, почему не поставил на водостоки крепкий экспедиционник? Да потому что некоторые нехорошие блюстители порядка, пользуясь неразберихой с техрегламентом, докапываются до подобных вещей, а я принципиально не хочу давать повода, поэтому все «тюнячки» у меня остаются в рамках разумного — стальных силовиков и веткорезов на моей машине, скорее всего, не будет.
Поизучал интернет, люди пишут, что, мол, хлипковаты рейлинги на Патриоте, особенно нового образца. И там же один человек привел пример ремонта рейлинга, где он ремонтировал переднюю опору, как там всё сделано, как разбирается и нюансы конструкции.

В итоге я заказал эти рейлинги. Действительно, они ничего не весят, алюминиевые профили крепятся вставленными пластмассовыми оконцовками опор, а средняя опора является по сути декоративной.

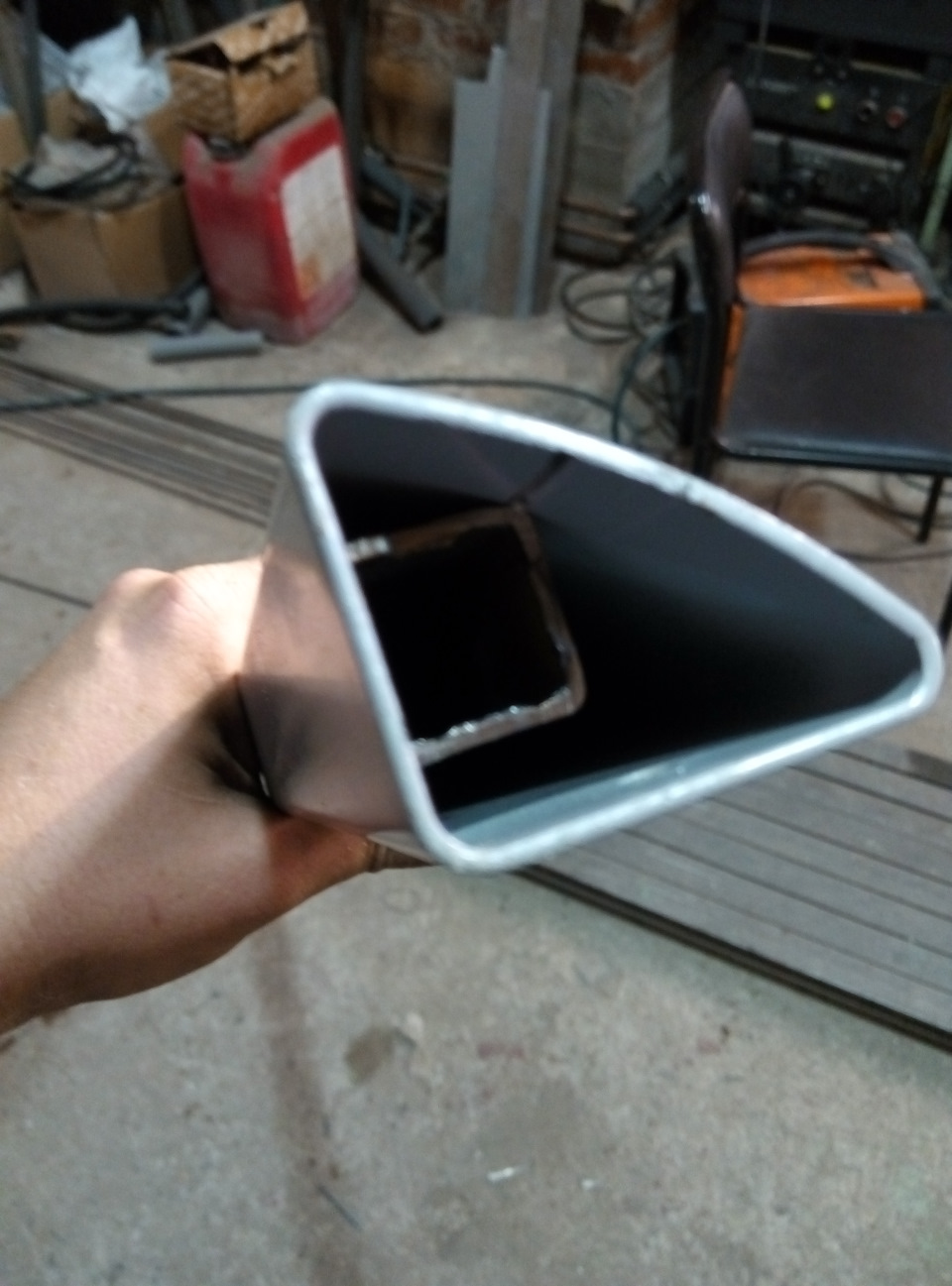

Мысль сразу начала работать. В результате я решил усилить сами рейлинги профильной трубой 20х20 — она туда прекрасно вставляется, если отсверлить резьбовые заклепки средней опоры.

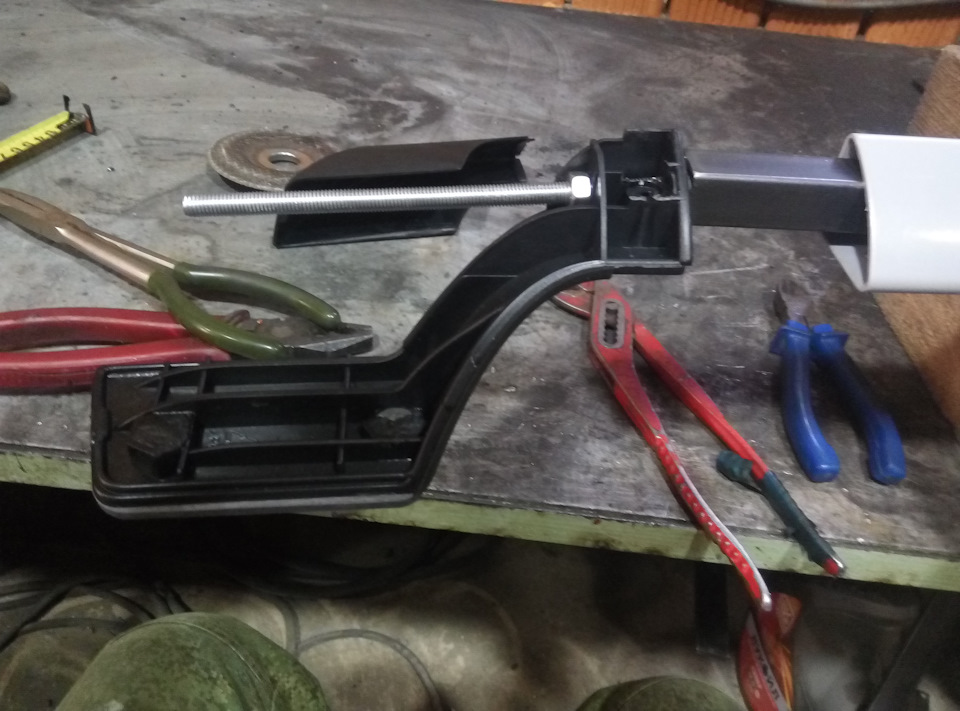

Затем в концы трубы я вварил гайки, в которые ввернул шпильки необходимой длины (около 20 см). Из опор удалил мешавшие ребра жесткости.

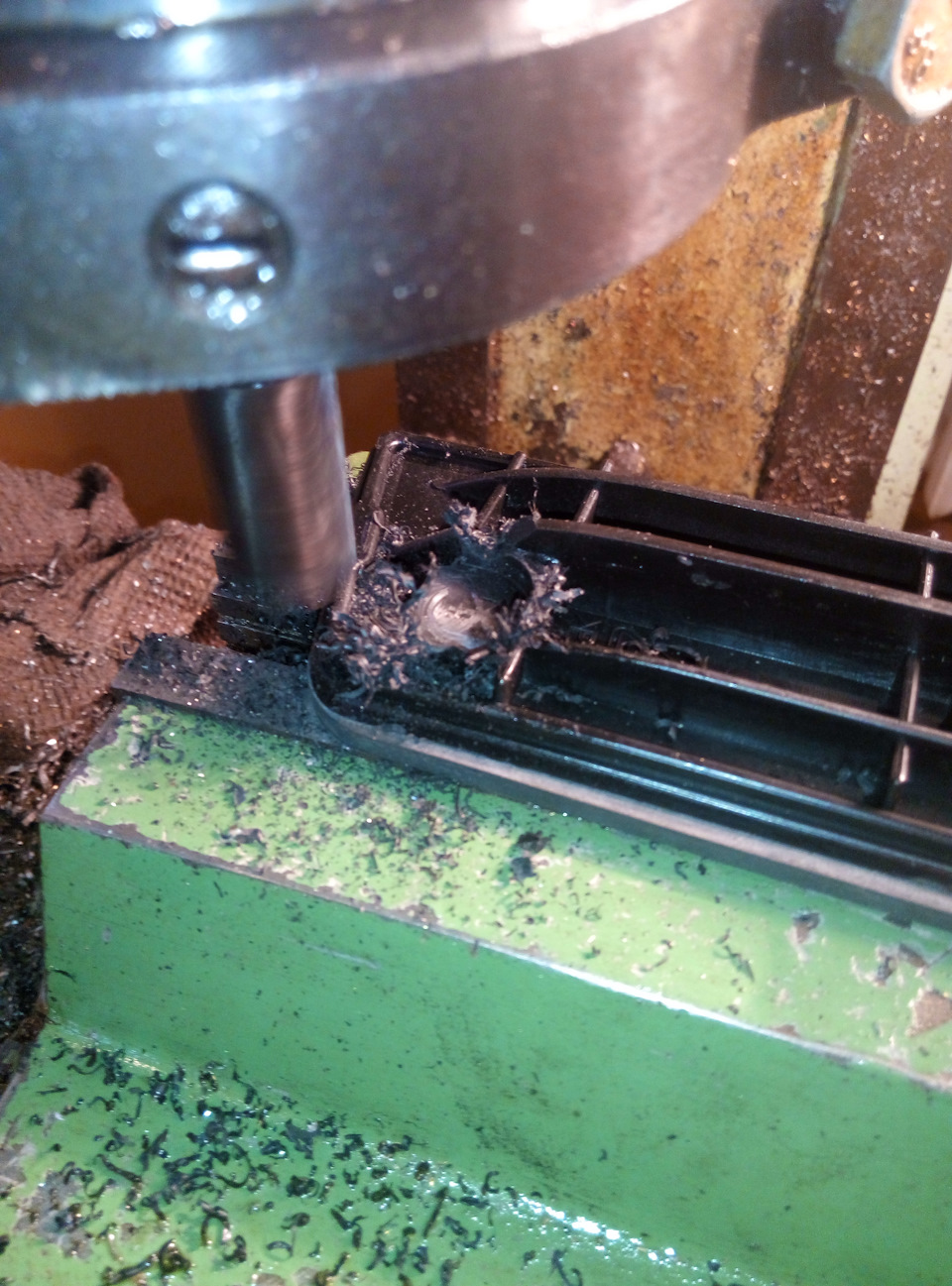

Вскрыл на станке залитые в пластмассу болты.

По изготовленным картонным шаблонам вырезал из 1,5мм стали пластины усилителей.

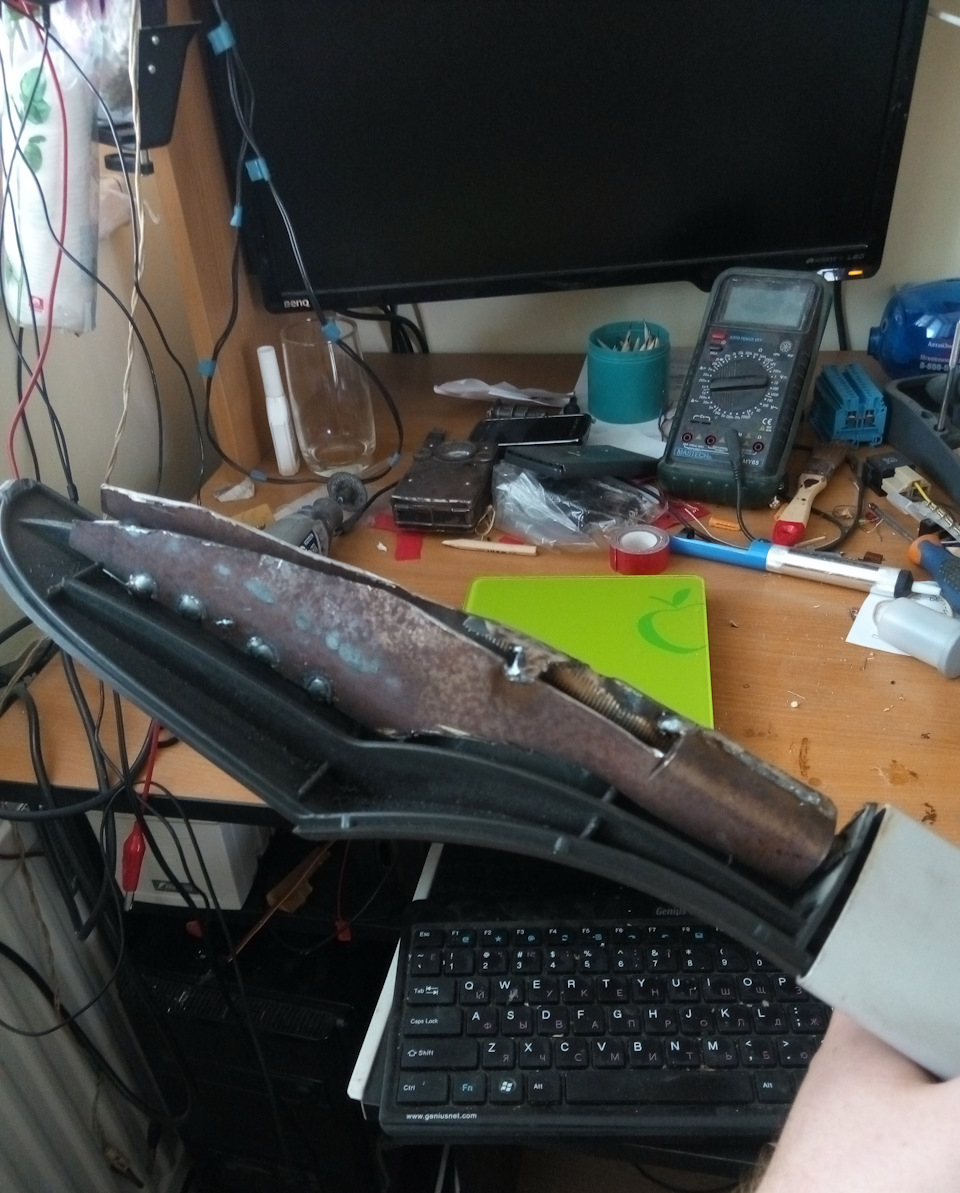

Приварил усилители к шпилькам и болтам.

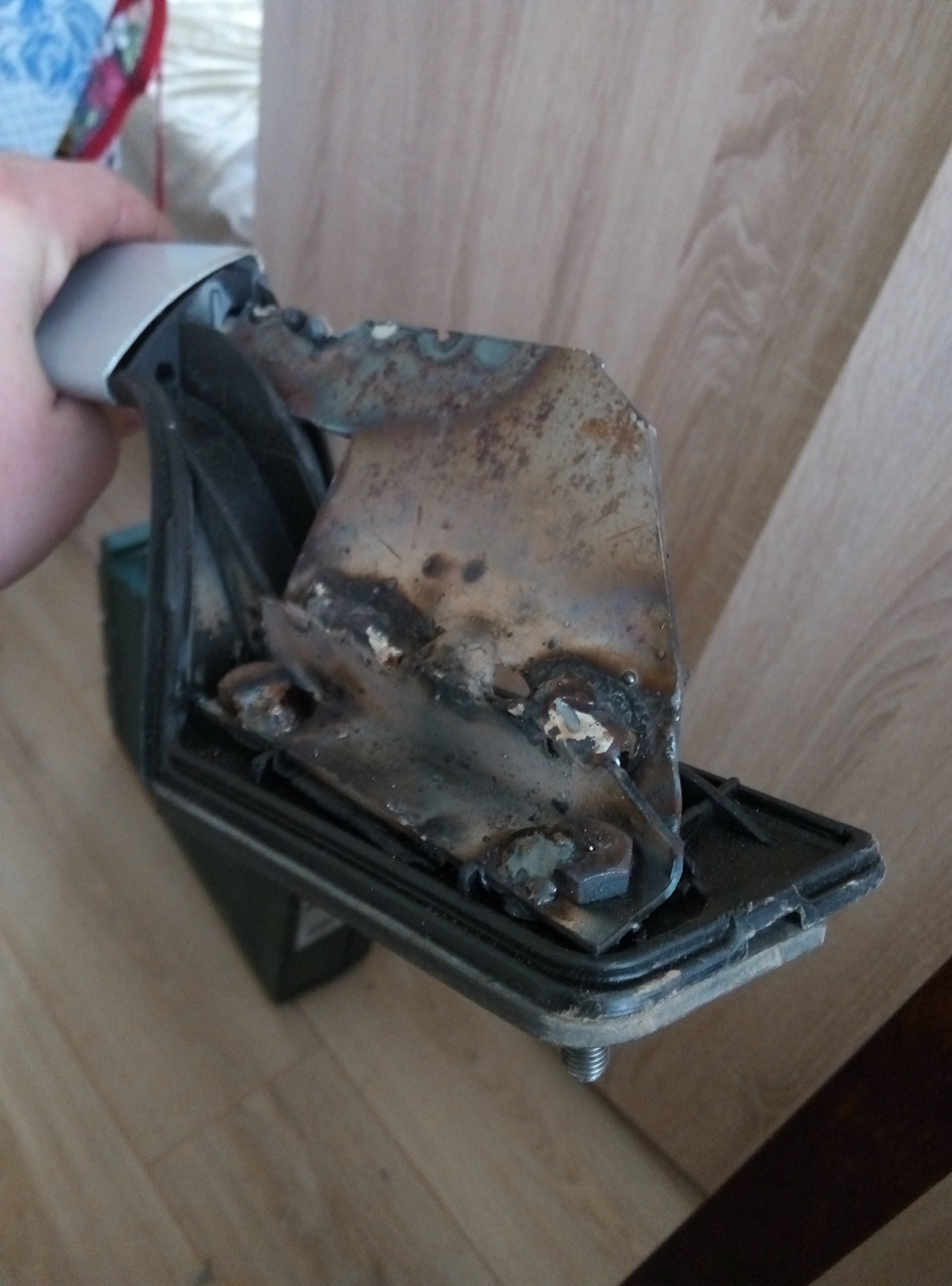

Но… Подумал, что на отрыв эта конструкция работать будет неважно, отрезал всё к черту, выбил из пластмассы болты, изготовил дополнительные уголки, вложил их внутрь опор, и уже сквозь уголки вставил удлинненные болты и обварил вместе с усилителями. Получилось крепко.

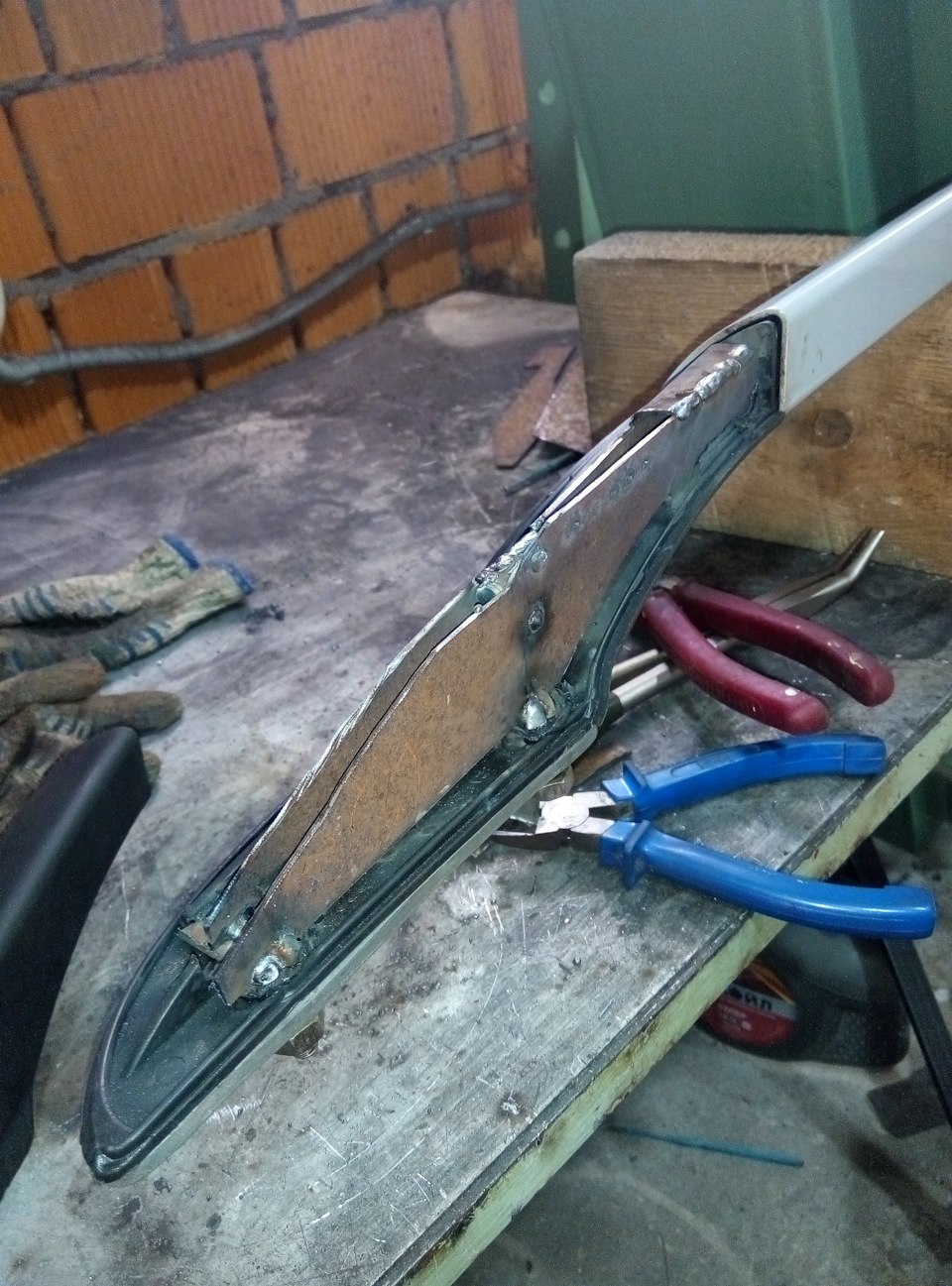

Но это ещё не всё. Средние опоры я освободил от бесполезных внутренностей и из листа 4 мм изготовил вкладыши, которые с одной стороны имеют болт в штатном месте, а с другой — крепятся 4 болтами М5 к рейлингу, через вновь установленные после внедрения профиля резьбовые заклепки. Снаружи опора не отличается от штатной, но надежно работает и на сжатие, и на отрыв. К сожалению, эта конструкция на фото не попала.

Далее всё это для прочности и связки компонентов я решил залить эпоксидкой. Для этой цели приобрел 5кг смолы ЭД-20, 1 кг отвердителя ТЭТА, 250г пластификатора ДЭГ-1 и мешок кварцевого песка для пескоструя крупной фракции. Песок нужен в качестве наполнителя и для повышения прочности.

Если смешать смолу с мелким песком, получится вязкая каша, а крупный песок дает смоле течь и пролиться в самые закоулки.

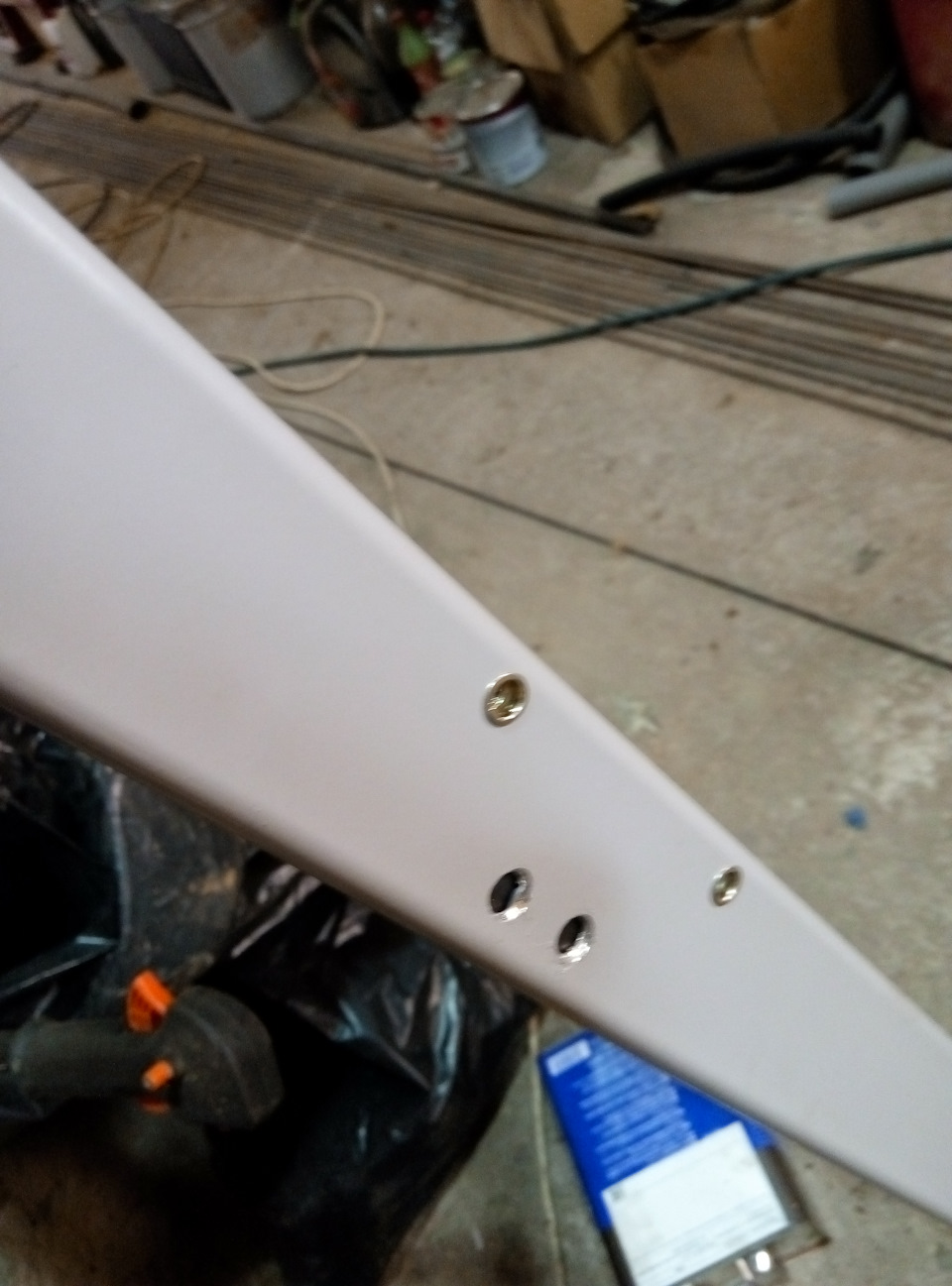

Заливал так: собрал рейлинги, загерметизировал все возможные щели пластилином, просверлил с нижней стороны рейлинга 7 отверстий диаметром 6мм — по 2 в передней и задней опорах, 3 — в теле самого рейлинга. Через отверстия заливается смесь смолы с песком и выходит воздух.

При заливке рейлинг располагается наклонно под углом примерно 20-30 градусов к горизонту, это позволяет смоле с песком свободно протекать вниз, а воздуху выходить наверх.

Не очень удобно заливать смесь в такие небольшие отверстия. Я пробовал шприцем, но смесь из него плоховато выдавливается, к тому же её очень неудобно туда наливать. Помучившись так с полчасика, я решил вокруг нужного отверстия просто лепить из пластилина воронку (примерно как Ленин чернильницы лепил), в которую выливать смесь, которую я разводил в крышке от баллона из-под монтажной пены.

Когда уровень смеси доходит до отверстия, его залеплял пластилином и переходил к следующему.
На заливку обоих рейлингов ушел день. Смола при отверждении нагревается (не переборщить с отвердителем!), это нормально, и дает некоторую усадку, поэтому после окончательного отверждения нужно ещё долить смеси, я долил в каждый рейлинг ещё примерно по 50 мл.

На оба рейлинга ушло примерно 3кг смолы и килограмм 5 песка.
Конечно, снаружи рейлинги оказались немного усраны (как и всё вокруг) смолой и пластилином. По этой причине фотографий процесса не делал. К счастью, от порошковой краски смола довольно неплохо отдирается.

Далее пришла очередь установки. Тут по сути нет ничего сложного и процедура описана много раз. Кладем рейлинг, прикидываем, примеряем, стреляем глазом, ставим точки фломастером. Расстояние от рамки лобового стекла до носика передней опоры, измеренное рулеткой, у меня получилось 18см.

Расстояние от носика опоры до болта, кажется, 55мм; расстояние между болтами 105мм (если кто будет повторять — перепроверяйте у себя, цифры примерные!). Разбираем салон, вынимаем обшивку потолка (можно ограничиться отрыванием облицовки задних стоек, а из-под средних и передних боковых потолок можно аккуратно вытащить. Облицовку передних стоек, ручки и ремни нужно снять.

Мне повезло, и у меня в нужных местах в усилителе крыши уже были отверстия под торцовую головку, хотя коронку на 25 я тоже припас.

Сверлим крышу — сначала сверлом 3мм, потом ступенчатым сверлом рассверливаем отверстия до 10мм. Вставляем болты передней опоры рейлинга, смотрим, чтобы выемка в средней и задней опорах пришлась точно на резинку водосточного желобка. Отмечаем, сверлим. Потом переносим разметку на другую сторону, примеряем рейлинг, сверлим. Мажем герметиком, кладем резинки, снова мажем герметиком, ставим рейлинги, прикручиваем. Собираем салон.

В результате получилось прочно. Весьма прочно. За рейлинг можно шатать машину, можно (положив доски поперек) по ним ходить и хоть скакать (правда скакать не пробовал) — рейлинги не подают никаких признаков деформации, никаких скрипов, никаких жалоб на жизнь. Результатом доволен.

Итоговое фото не делал — ну что вы, патриота с рейлингами не видели?
